Пиролизный котел своими руками: чертежи с размерами и видео-руководство по изготовлению

Схемы подключения пиролизного котла к отоплению

Тепло в доме зависит от того, правильно ли устроена система отопления с пиролизным котлом и соответствует ли норме режим топки. Все нюансы нужно предусмотреть на этапе составления проекта. Отопление дома может производиться как с помощью горячей воды, так и воздушным способом.

Водяное отопление

Кроме котла, в системе установлены: 1 — группа безопасности, 2 — расширительный бак, 3 — циркуляционный насос

Монтаж пиролизного котла отопления на твердом топливе должен производиться в помещении, специально отведенном под котельную. Кроме самого котла, здесь следует разместить такие элементы отопительной системы, как циркуляционный насос, запорная арматура, расширительная емкость, датчики, термометры и другие устройства. В той же котельной есть смысл оборудовать место для поленницы дров недалеко от котла, чтобы не приходилось часто выходить за ними на мороз.

Непосредственное подключение пиролизного котла к системе отопления может быть выполнено по-разному. На следующем рисунке показан наиболее простой способ подключения.

Другие способы подключения пиролизного котла к водяной системе отопления:

  • с контуром подмеса — к перечисленным выше элементам системы добавляется дополнительный контур и краны, регулирующие количество нагреваемой воды;
  • с гидрострелкой — эта схема лучше всего проявляет себя в системах отопления с несколькими контурами;
  • с аккумулирующим баком — подогрев воды происходит посредством ее поступления из бака и позволяет оптимизировать работу котла даже без электричества.

Воздушное отопление

Схема распределения воздушных потоков при обогреве дома от пиролизного котла воздушного отопления

Домовладельцы используют пиролизный котел воздушного отопления чаще всего не для обогрева дома, а для гаражей, складов, теплиц и других хозяйственных помещений. Метод отопления жилых комнат подогретым воздухом пока еще не получил распространения. Но и здесь использование пиролизного котла могло бы продемонстрировать его преимущества. Например, система воздушного отопления особенно актуальна, когда хозяева загородного дома озабочены тем, чтобы водяная отопительная система не разморозилась за время их длительного отсутствия.

Система, использующая пиролизные котлы воздушного отопления, состоит из одного или нескольких вентиляторов, термодатчиков, блока управления и сети воздуховодов для транспортирования горячего воздуха к местам обогрева.

Создаём пиролизный котёл

Разбор схем и чертежей

Чтобы создать пиролизный котёл своими руками, важно тщательно изучить схемы и чертежи. Именно по ним вы сможете подобрать конструкцию и максимально точно определить количество нужных для строительства материалов. На схеме и чертеже пиролизного котла отображены основные элементы, без которых невозможно построить конструкцию своими руками:

На схеме и чертеже пиролизного котла отображены основные элементы, без которых невозможно построить конструкцию своими руками:

На схеме и чертеже пиролизного котла отображены основные элементы, без которых невозможно построить конструкцию своими руками:

  • регуляторы,
  • дымовые каналы,
  • отверстия для воздуха,
  • трубы для подачи воды,
  • трубы для отвода воды,
  • камера сгорания,
  • вентилятор.

Очень важно при изготовлении пиролизного котла своими руками придерживаться чертежей и схем. Дело в том, что это сложное устройство, в котором будут происходить высокотемпературные процессы. Поэтому малейшая ошибка может обратиться аварийной ситуацией

Поэтому малейшая ошибка может обратиться аварийной ситуацией

Поэтому малейшая ошибка может обратиться аварийной ситуацией.

Для частного дома будет достаточно пиролизного котла, мощность которого составляет 40 кВт. Не стоит стремиться к большой мощности. Дело в том, что в таком случае конструкция становится значительно сложнее. Мало того, конечная стоимость также увеличивается.

Выбор мощности пиролизного котла, который вы собираетесь создать, влияет на размер ключевых деталей на чертеже или схеме. От правильного подбора размеров зависит нормальное функционирование устройства.

Совет. Если вы владелец маленького домика, то можно остановить свой выбор на котле с мощностью в 30 кВт. Этого будет более чем достаточно.

Инструменты, необходимые для изготовления котла своими руками

Чтобы своими руками сделать конструкцию, работающую на основе пиролизной реакции по чертежам и схемам, необходимо запастись некоторым инвентарём. Для воплощения задумки в жизнь, вам понадобятся следующие материалы и инструменты:

  • болгарка,
  • сварочный аппарат,
  • шлифовальные круги,
  • электрическая дрель,
  • электроды,
  • трубы различного диаметра,
  • полосы стали,
  • термодатчик,
  • вентилятор,
  • металлические листы.

Это базовый набор, который необходим, чтобы создать пиролизную систему своими руками по схемам и чертежам. Конечно же, в процессе работы может возникнуть необходимость в дополнительных инструментах и материалах.

Внимание. Толщина стали для корпуса должна быть 3 мм, а лучше 4

Тонкости сборки

После того как вы выберите подходящую схему, можно будет приступить к сборке. При этом необходимо придерживаться следующих рекомендаций:

Отверстие, через которое в топку будут попадать дрова и брикеты должно располагаться немного выше, чем у обычных твердотопливных конструкций. Не забудьте про ограничитель. Его главная задача — это контролировать количество воздуха. Для его создания нужна семидесятимиллиметровая труба в сечении. Её длина должна быть больше корпуса. К ограничителю приваривается диск. Элемент должен быть выполнен из стали. Место приваривания — низ конструкции. В результате у вас получится зазор в 40 мм. Чтобы установка ограничителя стала возможной необходимо сделать дырки в соответствующих местах крышки. Лучшей формой для отверстия, через которое будут загружаться дрова является прямоугольник

При этом важно не забыть о дверце. Она должна иметь специальную накладку для лучшей фиксации

Также в конструкции необходимо предусмотреть отверстие, через которое будет удаляться зола

Трубу для теплоносителя нужно сделать с изгибом

Также в конструкции необходимо предусмотреть отверстие, через которое будет удаляться зола. Трубу для теплоносителя нужно сделать с изгибом

Это позволит повысить отдачу тепла.

Ещё одним важным элементом согласно любой схеме и чертежу является вентиль. С его помощью вы сможете контролировать количество теплоносителя, поступающего внутрь. Поэтому лучше всего расположить его в удобном и легкодоступном месте. Сам алгоритм создания пиролизного котла своими руками по чертежам вы можете увидеть на видео внизу.

После сборки огромное значение имеет первый запуск. Лишь после того, как вы убедитесь, что в продуктах горения нет угарного газа, можно будет утверждать, что всё сделано правильно. Для этого лучше использовать специальное оборудование.

Создать котёл, работающий на основе принципа пиролиза можно своими руками. Но перед тем как начать работу необходимо написать проект. Основную роль в нём будет играть рисунок со схемой изделия и размерами.

Обсудить статью на форуме

Процесс пиролиза

Отличительным признаком данного типа отопительных приборов является использование в процессе их работы пиролиза, то есть тления топлива при условии недостаточного количества кислорода. Продуктами подобного тления являются древесный уголь, тепловая энергия, дым и пиролизный газ, который, при смешивании его с воздухом, воспламеняется и производит значительное количество тепла.

Преимущества отопительных приборов данного типа

  • Этот вид котла поддерживает высокие значения температуры в течение длительного периода времени. Это особенно заметно при сравнении данного устройства с обычными дровяными печами – если для нормальной работы последних приходится вставать ночью и подбрасывать дрова в топку, то медленный характер тления при пиролизе позволяет забыть о дополнительном топливе на период в 12 часов и более.
  • Продукты горения при данном процессе содержат очень небольшое количество вредных веществ.
  • В качестве топлива можно применять ДСП и некоторые полимеры.
  • Объем топлива для подобного типа твердотопливных котлов значительно меньше, чем у остальных отопительных приборов, работающих на древесине.

Минусы пиролизных котлов

  • Для эффективной работы данного устройства необходимо наличие высушенного топлива. Влажность дерева не должна превышать 20%, иначе КПД прибора значительно упадет.
  • Также для поддержания процесса тления и работы аппарата нужно увеличение скорости потока воздуха посредством использования вентилятора, работа которого зависит от наличия электросети.
  • Оборудование, необходимое для сборки прибора, имеет достаточно высокую цену.

Методика подвода воздуха к камерам горения

Схема пиролизного котла на естественной тяге

Особое внимание следует предъявить к таким показателям, как диаметр и высота дымохода, особенно это касается котлов, работающих на естественной тяге. Её должно быть достаточно для преодоления сопротивления котла и дымоходной трубы, а также для создания разряжения внутри топки порядка 16 – 20 Па

Диаметр дымохода должен соответствовать выходному патрубку, а его высота составлять 5 и более метров

Её должно быть достаточно для преодоления сопротивления котла и дымоходной трубы, а также для создания разряжения внутри топки порядка 16 – 20 Па. Диаметр дымохода должен соответствовать выходному патрубку, а его высота составлять 5 и более метров.

Что касается принудительной подачи воздуха, то она может быть осуществлена по трём различным схемам:

  1. Установка нагнетательного вентилятора (самый дешёвый вариант).
  2. Установка дымососа на выходе из котла (наиболее безопасная конструкция, поскольку не допускает выброса пламени в сторону оператора при открытии дверей топки).
  3. Установка вентиляторов с обеих сторон (чаще применяется на котлах большой мощности).

Плюсы и минусы

К отрицательным характеристикам твердотопливного котла относят:

  • очень высокая стоимость;
  • необходимость подготавливать дрова, которые должны быть абсолютно сухими;
  • работает от электрической сети.

Несмотря на минусы, у газогенераторного устройства есть и плюсы. Это:

  • комфортное тепло с пиролизным котлом;
  • достаточно прост в использовании;
  • выделяется очень маленькое количество вредных элементов;
  • способен довольно долго работать после того, как будет положено топливо;
  • можно применять при любом виде системы подачи тепла;
  • можно полностью автоматизировать процесс;
  • применяется для утилизации таких материалов, как пластмасса, резина и полимеры.

Данный вид твердотопливного кола для отопления в своей особенности конструкции имеет несколько участков: отделения для топки, теплообменник и узел, который подводит воду к устройству.

При самостоятельно сборке пиролизного котла, необходимо правильно сделать схему и чертеж. Затем по ней собрать агрегат, который сразу же можно проверить, а в дальнейшем использовать в быту. Для создания необходимо лишь проследить за герметизацией труб отопления, которые подводят воду, чтобы избежать различных неприятностей в будущем. При правильной сборке котла длительного горения, оборудование очень быстро нагревается до нужной температуры, потратив всего полчаса.

Фото схемы пиролизного котла

Любая газогенераторная машина в своей конструкции содержит две камеры. Одна камера котла служит для наполнения ее необходимым топливом, где происходит разложение на сухие остатки и горючий газ. Он перемещается в следующее отделение. Внутрь оборудования подается дополнительный воздух с помощью специального вентилятора, для того, чтобы эффективнее происходило горение дров. Дым, образующийся в данном процессе, удаляется через установленный дымосос. Камеры отделены между собой колосником, изготовленным из чугуна.

При больших значениях температурного режима и отсутствия кислорода, из древесины выделяется газ, при смешивании его с потоками воздуха происходит нагревание теплообменника до 1200 градусов. После этого тепло передается теплоносителю системы. Отработанные газы выходят через специальную трубу дымохода. В состав входит смесь паров воды и углекислого газа. В дымоходе рекомендуется сделать слой материала, который состоит из минеральной ваты, покрытой сверху специальной фольгой. Он делается для того, чтобы при охлаждении не образовывались деготь и конденсат, которые могут оказать довольно негативное воздействие на трубу.

Все отделения котла на пиролизе оснащены огнеупорочной футеровкой, которая выкладывается из шамотного кирпича. Именно она создается благоприятные условия для сгорания топлива в пиролизном котле.

Управление горением

Устройство автоматического пиролизного котла

Автоматика управления котлом должна быть по возможности более качественной, поскольку от её исправной работы зависит не только тепло в доме, но и безопасность жильцов.

Процессор способен управлять режимами продувки, насосом перекачивающим теплоноситель в системе отопления, оборотами вентиляторов, к нему можно подключать комнатный термостат. По желанию владельца можно переходить из автоматического режима управления на ручной и наоборот.

Форсунка пиролизного котла представляет собой щелевидный проём между камерами газификации и сгорания, через который принудительно осуществляется подача пиролизного газа.

Как сделать пиролизный котёл своими руками

Технологический процесс изготовления котла пиролизного принципа действия включает выполнение слесарных и сварочных работ.

Необходимые материалы и инструмент

Для изготовления качественного агрегата необходим опыт в работе со следующими инструментами:

  • аппарат электросварочный;
  • дрель электрическая;
  • угловая шлифмашина;
  • набор слесарных инструментов — угольник, уровень.

Потребуются материалы и комплектующие:

  • металл:
    • листовой, толщина 4 мм, 7,5 м²;
    • труба — 8 м (диаметр 57 мм, толщина стенки 3,5 мм);
  • полоса сталь (толщина 4 мм, ширина 20 мм) — 7,5 мп;
  • полоса сталь (толщина 4 мм, ширина 30 мм) — 1,5 мп;
  • полоса сталь (толщина 5 мм, ширина 80 мм) — 1 мп;
  • шамотный (огнеупорный) кирпич — 15 шт;
  • профтруба 60×30 (толщина стенки 2 мм) — 1,5 мп;
  • профтруба 80×40 (толщина стенки 2 мм) — 1 мп;
  • круг отрезной d 230 — 10 шт.;
  • круг шлифовальный d 125 — 5 шт.;
  • электроды — 5 пачек;
  • датчик температуры.

Им автоматически выполняются манипуляции с заслонкой: открытие (для увеличения температуры горения) и закрытие (при достижении температурой максимального значения)

Температурный датчик — это механическое устройство контроля количества воздуха, проходящего в камеру сгорания.

Продуктивность работы котла зависит от функционирования дымоотводящей трубы. Для обеспечения хорошей тяги дымоотвод должен соответствовать требованиям качества:

  • высота не меньше 5 метров;
  • хорошее утепление;
  • отсутствие резких изгибов;
  • отвод конденсата;
  • простой доступ для чистки.

Чертежи и схемы устройства

Пиролизный котёл без принудительной вентиляции имеет наиболее простую схему. Энергонезависимость конструкции удешевляет эксплуатацию агрегата.

Схема пиролизного котла с естественным дымоотводом имеет вид:

Для повышения высокого КПД некоторые конструкции имеют двойные стенки основания

Котёл состоит из трёх основных камер:

  • загрузочная, служащая для заброса топлива;
  • камера дожига, куда подаётся вторичный воздух;
  • теплообменник, выходящий в трубу.

Горение сырья направляет поток газа сверху вниз. При подаче воздуха под колосники в массив шамотного кирпича происходит дожиг горючих газов. Продукты распада уходят через теплообменник в дымоотвод. Регулировка тяги выполняется термодатчиком на выходе из котла с помощью цепочки, связанной с заслонкой подачи вторичного воздуха.

Подробную деталировку с размерами и допусками можно взять в стандартном чертеже:

A — контроллер контура котла; B — дверца загрузки; C — крышка зольника; D — дымоотвод; E — муфта для датчика температурного предохранителя; F — патрубок предохранительного клапана; G — подающая магистраль контура; H — подвод холодной воды в теплообменник; L — обратная магистраль контура котла; M — расширительный бак

Пошаговая инструкция изготовления агрегата

Изготовления пиролизного котла своими руками разделяется на этапы:

  1. Согласно чертежу выполняется разметка и нарезка деталей для корпуса. После «прихватывания» элементов производится контрольный замер, затем делаются сварочные швы. Установленные на свои места задняя панель и боковые стенки свариваются с двух сторон, зачищаются, обрабатываются сварочным герметиком.
  2. Производится монтаж труб теплообменника.
  3. После наваривания внешней стенки и обечаек дверок устанавливается механический регулятор контроля теплоносителя.
  4. Дымоход собирается наращиванием трубы Последующую часть нужно вставлять внутрь предыдущей, чтобы конденсат не попадал на внешнюю сторону. Готовая конструкция окрашивается огнеупорной краской.

Принципы работы

Все котлы, работающие по принципу пиролиза, функционируют одинаково:

  • В камере, где происходит газификация, идет процесс тления топлива. В нее поступает снаружи первичный воздух.
  • Некоторый объем кислорода, присутствующего в нем, тратиться на то, чтобы тление не прекращалось и обеспечивало требуемую для газификации температуру.
  • Проходящие хайло газы, выделяемые при пиролизе, перемещаются в камеру сгорания.
  • В нее же происходит поступление вторичного воздуха, и идет процесс горения пиролизных газов.
  • В присутствии катализатора, в качестве которого выступает углерод топлива, идет восстановительная реакция части пиролизного газа. Результатом ее является угарный газ и окислы азота. Этот процесс требует затрат тепловой энергии.
  • В камере дожигания компоненты, полученные при восстановлении, окисляются с выделением тепла.
  • Продукты горения, вступившие в реакцию, движутся по теплообменнику водогрейного регистра, а затем направляются в дымоход.
  • Для поддержания требуемой температуры, при которой происходит полное сгорание, служит специальная терморегулирующая система.

Пиролизный котел

Особенности устройства и принцип работы

Пиролизный котел оптимизирует процесс горения, увеличивает его продолжительность, максимально повышает эффективность. Он имеет две камеры – газификации и дожига. Существуют основные типы установок: с принудительным поддувом и естественным, от этого зависит расположение топок.

В аппаратах с природной тягой дрова загружают сверху, с механической – снизу. В загрузочной топке тлеют дрова и твердые остатки. Во второй камере сгорают образующиеся газы. Сравнить плюсы и минусы обеих конструкций поможет таблица:

Расположение камеры с топливомПреимуществаНедостатки
ВерхнееУдобно загружать дроваТребуется чистка обеих топок от золы
Естественный отвод дыма и продуктов сгоранияСложно регулировать тягу, которая зависит от погоды
Энергонезависимый котел
НижнееЕстественная циркуляция древесного газаПотребляет электроэнергию
Топки чистятся гораздо режеТребуется дополнительное оборудование: вентилятор, источник бесперебойного питания

Агрегаты с принудительным поддувом имеют свои преимущества. У них гораздо быстрее начинается пиролиз и прогревание системы отопления. Продукты сгорания сразу выводятся, не задерживаясь внутри. Есть возможность автоматического регулирования процесса. Существенный недостаток – постоянная зависимость от электроэнергии. Котел с естественной тягой неприхотлив и надежен, редко ломается.

Топливо разлагается на составные части при минимальном объеме поступающего кислорода. Дрова в обычном котле сгорают при средней температуре 1000° за 3–4 часа, выделяя около 5 килокалорий тепла. В пиролизном это происходит при 300–800° на протяжении половины суток. Коэффициент полезного действия вырастает до 90% по сравнению с обычными 70%.

Агрегат запускается и работает в такой последовательности:

  • в топку загружают дрова, поджигают и закрывают дверцу;
  • отворяют заслонку дымохода – возникает перепад давления, начинается приток кислорода в верхнюю камеру;
  • выделяющийся при тлении топлива газ CO тяжелее воздуха, поэтому опускается и воспламеняется;
  • происходит постоянная циркуляция смеси – она горит в обеих камерах, процесс стабилизируется.

Работа котла состоит из трех стадий:

  1. Розжиг. Заслонка прямого хода в открытом положении, дым удаляется беспрепятственно.
  2. Рабочий режим. Шибер перекрывают, начинается пиролиз. Тяга обеспечивается вентилятором или процесс естественный.
  3. Догрузка топлива. Открывают дроссель и быстро заполняют топку дровами.

В пирокотле постоянно циркулирует большое количество тепловой энергии. Значительная ее часть используется на самоподдержку рабочего цикла. Для отбора доступна только та, что не требуется для этих целей. Если установить теплообменник в любой камере, это резко ухудшит эффективность агрегата, возможно образование вредного угара, который не успевает сгореть. Водогрейный регистр располагают на пути дымовых газов.

Что такое пиролиз

Пиролиз – это термическое разложение вещества при высоких температурах на более мелкие частицы, и при этом дополнительные реагенты в процессе не участвуют. Мелкие частицы в свою очередь концентрируются в виде газов, которые впоследствии сжигаются, выделяя большое количество тепловой энергии. То есть, происходит двойное выделение тепла, плюс, полное сжигание топлива с минимальными отходами.

Что касается вышеупомянутых реагентов, то речь в основном здесь шла о кислороде, который поддерживает горение. Так вот сам пиролизный процесс происходит при отсутствии этого химического вещества. По сути, получается так, что топливо в топке печи не горит, а тлеет. При этом выделяется достаточное количество тепловой энергии, а заодно и выделяются газы, которые собираются в специальном отсеке, где они под действием высокой температуры сгорают, опять-таки, выделяя большой объем тепла.

Достоинства и недостатки пиролизных печей

Некоторые преимущества пиропечей уже упоминались.

  1. КПД достигает 90%.
  2. Экономия топлива.
  3. Внутри топки происходит процесс длительного горения, что позволяет одной закладкой топлива пользоваться долгое время. То есть, присутствие человека минимизируется.
  4. Процесс пиролиза можно отнести к экологичным, потому что при его проведении в атмосферу выбрасывается минимальное количество угарных газов.
  5. Если изготовить пиролизную печь своими руками правильно (по чертежам точно), то можно гарантировать полнейшее отсутствия сажи, потому что она просто не будет образовываться за счет максимального сжигания топлива. Поэтому чистить такую печь нет необходимости.
  6. В качестве топлива здесь используются прессованные отходы растительной биомассы. Это самый дешевый вид энергоносителя на сегодняшний день.

Конструктивные особенности

Что касается недостатков, то и они тоже есть.

  • Пиролизная печь – это достаточно большой агрегат.
  • Собрать ее своими руками не так просто. Это не обычный водогрейный прибор или буржуйка.
  • В качестве топлива в пиролизных печах используется топливо с низкой влажностью. Ее повышение негативно сказывается на самом пиролизном процессе, что скажется на снижении КПД, плюс, появления смоляных отложений на стенках агрегата и дымохода.

Принцип работы пиролизных котлов и их особенности

Создавая пиролизные котлы своими руками, люди стремятся сэкономить денежные средства в своем кошельке. Если газовое оборудование стоит довольно дешево, то твердотопливные агрегаты просто поражают своей ценой. Более-менее приличная модель мощностью 10 кВт обойдется в 50-60 тысяч рублей – дешевле провести газ, если рядом проходила бы газовая магистрально. Но если ее нет, то выходов два – приобретать заводское оборудование или делать его самостоятельно.

Изготовить пиролизный котел длительного горения своими руками можно, но сложно. Давайте для начала разберемся, для чего вообще нужен пиролиз. В обычных котлах и печах дрова сгорают традиционным способом – при высокой температуре, с выбросом продуктов сгорания в атмосферу. Температура в камере сгорания составляет порядка +800-1100 градусов, а в дымоходе – до +150-200 градусов. Таким образом, солидная часть тепла просто улетает наружу.

Прямое сгорание дров применяется во многих отопительных агрегатах:

Твердотопливные пиролизные котлы могут использовать несколько видов топлива, в том числе отходы деревообрабатывающего производства и сельскохозяйственной переработки.

  • Твердотопливные котлы;
  • Печи-камины;
  • Камины с водяными контурами.

Главным преимуществом данной методики является то, что она отличается простотой – достаточно создать камеру сгорания и организовать отвод продуктов сгорания за пределы оборудования. Единственным регулятором здесь становится дверка поддувала – регулируя просвет, мы можем отрегулировать интенсивность горения, тем самым воздействуя на температуру.

В пиролизном котле, собранном своими руками или купленном в магазине, процесс сгорания топлива идет несколько по-другому. Дрова здесь сгорают при низкой температуре. Можно сказать, что это даже не горение, а медленное тление. Древесина при этом превращается в подобие кокса, одновременно выделяя горючие пиролизные газы. Эти газы отправляются в камеру дожигания, где сгорают с выделением большого количества тепла.

Если вам кажется, что данная реакция не даст особого эффекта, то вы глубоко заблуждаетесь – если заглянуть в камеру дожигания, то здесь будет видно ревущее пламя ярко-желтого, почти белого, цвета. Температура сгорания – чуть выше +1000 градусов, а тепла в этом процессе выделяется больше, чем при стандартном горении древесины.

Для того собранный своими руками пиролизный котел смог показать максимальную эффективность, необходимы дрова с низким содержанием влаги. Влажная древесина не даст оборудованию выйти на полную мощность.

Реакция пиролиза знакома нам еще со школьного курса физики. В учебнике (а может и в лабораторном кабинете) многие из нас видели интересную реакцию – древесина помещалась в стеклянную запечатанную колбу с трубкой, после чего колба нагревалась над горелкой. Через несколько минут древесина начинала темнеть, а из трубки начинали выходить продукты пиролиза – это горючие газы, которые можно было поджечь и понаблюдать за желто-оранжевым пламенем.

Аналогичным образом работает и пиролизный котел, собранный своими руками:

На одной загрузке топлива пиролизные котлы работают около 4-6 часов. Так что большим и стабильно пополняемым запасом дров стоит озаботиться заранее.

  • В топке разжигаются дрова до появления устойчивого пламени;
  • После этого доступ кислорода перекрывается, пламя гаснет почти полностью;
  • Запускается дутьевой вентилятор – в камере дожигания появляется высокотемпературное пламя.

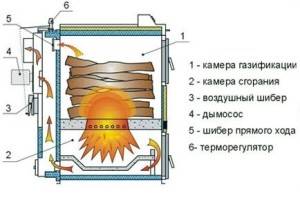

Устройство пиролизного котла довольно простое. Основными элементами здесь являются: камера сгорания, в которой складированы дрова, и камера дожигания, в которой сгорают продукты пиролиза. Передача тепла в отопительную систему осуществляется через теплообменник

В схеме пиролизного котла ему уделяется особое внимание

Все дело в том, что теплообменники в пиролизных котлах, собранных своими руками, устроены не так, как в газовом оборудовании. Продукты сгорания с воздухом проходят здесь через множество металлических труб, омываемых водой. Для увеличения эффективности котловая вода омывает не только сам теплообменник, но и все другие узлы – здесь создается своего рода водяная рубашка, которая отбирает излишки тепла от раскаленных элементов котельного агрегата.

Особенности эксплуатации газогенераторных котлов

Эффективность работы пиролизного котла во многом зависит от типа и качества топлива. Технически в топку можно загрузить не только древесину, но и уголь, и даже торф, большинство современных моделей котлов рассчитаны на использование нескольких видов топлива.

Древесина сгорает примерно за 5-6 часов, в зависимости от сорта. Чем тверже дерево, тем дольше оно горит.

Современные модели котлов пиролизного горения могут работать на различных видах древесного топлива: дровах, брикетах, пеллетах, угле, торфе и т.п.

Около десяти часов уйдет на сгорание черного угля, а такое же количество бурого угля будет тлеть в течение восьми часов. На практике самую высокую теплоотдачу пиролизная техника демонстрирует при загрузке сухим деревом. Оптимальными считаются дрова влажностью не более 20%, а длиной около 45-65 см.

Если доступа к такому топливу не имеется, можно использовать уголь или другое органическое топливо: специальные брикеты из опилок и пеллеты из древесины, отходы, полученные при обработке дерева, торф, материалы с целлюлозой и т.п.

Перед началом эксплуатации котла следует внимательно изучить рекомендации производителя устройства в отношении топлива.

В котлах пиролизного горения поступление воздуха регулируется обычными механическими задвижками. Отсутствие сложной электроники обеспечивает высокую отказоустойчивость прибора

Слишком влажное топливо в таких устройствах недопустимо. При его сгорании в топке образуются дополнительные водяные пары, которые способствуют образованию таких побочных продуктов, как деготь и копоть.

Стенки котла загрязняются, теплоотдача снижается, со временем котел может даже прекратить работу, затухнуть.

Если использовать для котла пиролизного горения дрова со слишком высокой влажностью, внутри устройства возникнут условия для образования дегтя, который ухудшит теплоотдачу устройства и может привести к поломкам

Если в топку заложено сухое топливо и котел настроен правильно, пиролизный газ, полученный в результате работы устройства, будет давать пламя желто-белого цвета. Такое горение сопровождается ничтожным выделением побочных продуктов сгорания топлива.

Если цвет пламени окрашен иначе, имеет смысл проверить качество топлива, а также настройки прибора.

Пиролизные газы, смешанные с воздухом, горят ровным желто-белым пламенем. Если цвет пламени изменился, возможно, нужно проверить настройки котла или качество топлива

В отличие от обычных твердотопливных устройств, перед загрузкой дров в пиролизные котлы, работающие на твердом топливе, топку следует разогреть.

Для этого выполняют следующие шаги:

  1. Загружают на дно топки мелкую сухую растопку (бумагу, щепу и т.п.)
  2. Поджигают ее с помощью факела из подобных материалов.
  3. Закрывают дверцу камеры сгорания.
  4. Дверцу загрузочной камеры оставляют немного приоткрытой.
  5. Добавляют порции растопку по мере ее сгорания.
  6. Процесс повторяют до тех пор, пока на дне не образуется слой тлеющих углей.

К этому моменту топка уже прогревается примерно до 500-800°С, создавая условия для загрузки основного топлива. Не следует использовать для розжига растопки бензин, керосин или любые другие подобные жидкие вещества. Перед тем, как прогревать топку котла длительного горения, следует убедиться, что устройство готово к эксплуатации.

Характерная особенность котлов пиролизного горения – малое количество золы и пепла, что облегчает процесс очистки устройства и его обслуживания

Для этого проверяют наличие тяги, герметичность дверок, исправность запорных механизмов и регулировочной аппаратуры, наличие теплоносителя в системе отопления и т.п.

Затем следует включить терморегулятор, чтобы убедиться, что на прибор поступает напряжение. После этого открывают шибер прямой тяги и вентилируют котел в течение 5-10 минут.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
