Светильник на солнечных батареях для сада: советы по доработке и мастер-класс по сборке со схемой

Разновидности источников света на солнечных батареях

Единой классификации светильников не существует. Приборы на солнечных батареях делят по нескольким параметрам на разные группы.

По материалу, из которого изготовлен корпус ламп, выделяют:

  • пластиковые;
  • металлические с лакокрасочным защитным покрытием (бронза, сталь, другие сплавы);
  • деревянные с покрытием против гниения и рассыхания.

Материал, из которого изготавливают плафоны для панелей, тоже отличается у разных ламп:

  • гладкие стекла, которые максимально пропускают световой поток;
  • рефлекторные стекла (хорошо подходят для местности с рассеянным светом и несолнечной погодой);
  • закаленное стекло: прочное, устойчивое к механическим повреждениям.

В зависимости от типа аккумулятора выделяют никель-кадмиевые и никель-металлогидридные фонари. Последние стоят больше, но служат дольше. К тому же никель-металлогидридные аккумуляторы менее ядовиты для окружающей среды, чем никель-кадмиевые.

В зависимости от типа кремния для фотогальванических батарей выделяют:

  • Монокристаллические модули. Они получаются методом литья частиц кремния высокой чистоты. В итоге получается темно-синий или черный однородный монокристалл, который нарезают на пластины нужного размера. Модуль вставляется в алюминиевую раму, накрывается противоударным стеклом. Монокристаллы дороже, но более эффективны в пересчете на 1 Вт мощности. Обладают самым высоким КПД (22%) и сроком службы.
  • Мультикристаллические модули. Состоят из случайно собранных монокристаллов кремния, легируется фосфором и бором.
  • Поликристаллические модули. Представляет собой объединение отдельно взятых кристаллов кремния, имеющих различную форму и ориентацию. Изготавливается методом охлаждения горячего расплава кремния. Имеет голубой и светло-синий цвет. Самые недорогие, но КПД ниже (15-18%). Срок службы меньше, требуется большая площадь батарей.

Кроме описанных кремниевых панелей применяют другие полупроводниковые соединения в виде тонких пленок:  CIGS (материал из меди, индия, галлия и селена), теллурид кадмия, аморфный кремний. Тонкопленочная технология дешевле, больше подходит для работы с рассеянным излучением. Таким батареям не нужен прямой солнечный свет. Однако для выработки одинаковой мощности площадь тонкопленочных батарей в 2-3 раза превышает площадь кремниевых. Их КПД самый низкий (6-15%).

Тонкопленочные панели из аморфного кремния

Тонкопленочные панели из теллурида

Тонкопленочные панели из CIGS

По внешнему виду различают:

  • настенные фонари (стоит внимательно отнестись к месту их расположения: оно должно быть с прямыми солнечными лучами);
  • подвесные;
  • уличные фонари на столбах;
  • парковые светильники (характеризуются панелями больших размеров для подсветки в течение нескольких дней);
  • наземные (газонные) светильники на невысокой ножке (характеризуются красивым внешним видом, мобильностью);
  • декоративные фонари для украшения пространств;
  • фонтанные светильники для освещения водоемов (имеют высокий уровень влагозащиты, антикоррозионные свойства).

Как устроен типичный светодиодный светильник

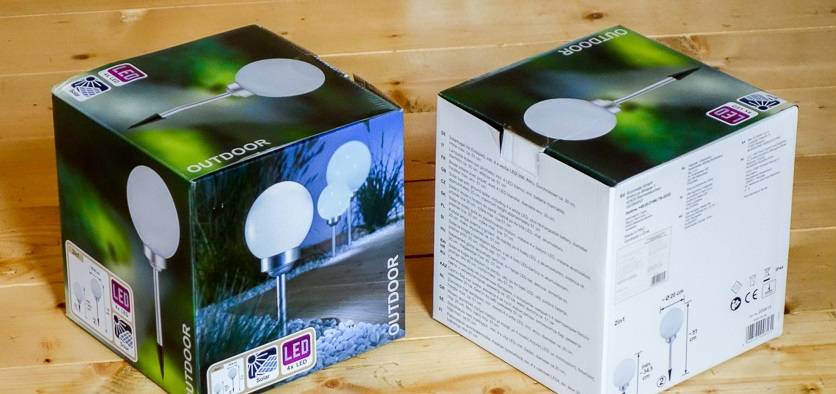

Конечно, все они выглядят по-разному.

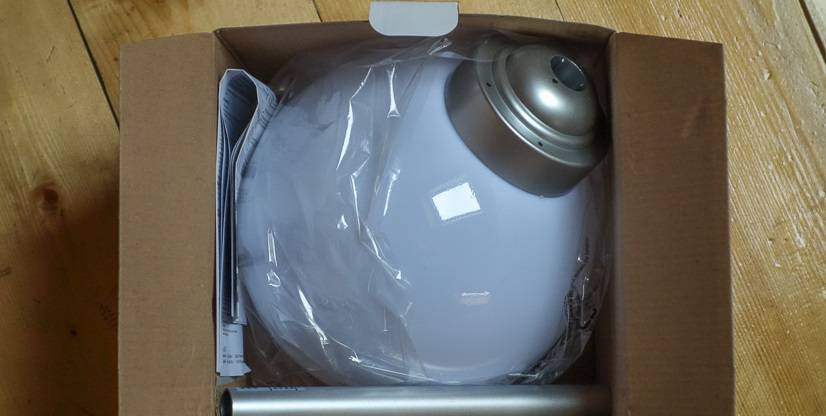

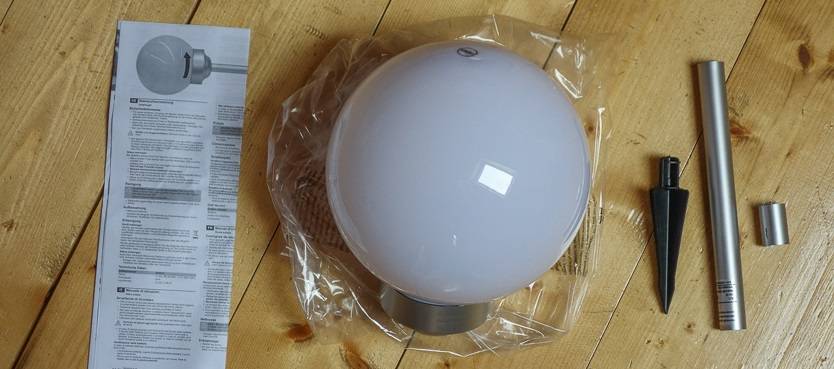

В коробке находится сам светильник в сборе, отдельно две “ноги” – короткая и длинная. Еще есть пластиковый черный наконечник, который втыкается в землю, и инструкция.

Наличие двух “ножек” очень удобно. Ведь кому-то захочется “посадить” светильник прямо на поверхность почвы. Тогда подойдет короткая трубка. Кому-то захочется приподнять лампу над поверхностью. Тогда используется длинная. Во всяком случае, не придется сразу что-то отпиливать или искать подходящий удлинитель. Такая забота о потребителе всегда приятна.

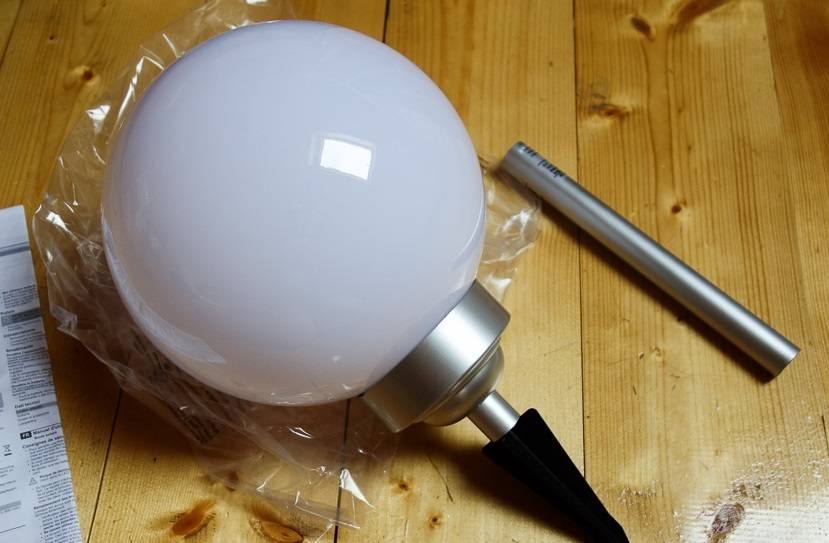

Сам шар не стеклянный, а пластмассовый. Это облегчает конструкцию и делает ее более безопасной. Правда, стекло в отличие от пластика не царапается, но тогда изделие стоило бы дороже.

Садово-парковые светильники на солнечных батареях: разновидности

В зависимости от размера и типа участка, ландшафтного дизайна и стиля общего оформления, светильники можно использовать различной формы, типа рассеивания света и прочих характеристик. Рассмотрим виды освещения для сада на солнечных батареях и их особенности.

Болларды

  1. Светильники в виде столбов или болларды – это самый распространенный вид точечного освещения для садового участка.
  2. Такой тип в основном предназначен для подсветки дорожек, тропинок, цветовых клумб, садовых фигурок и прочих элементов декора сада, где нет необходимости в ярком и сильном освещении.
  3. По высоте светильники могут достигать от 50 до 150 см.
  4. Дизайн источника света может быть самым разнообразным, все зависит от фантазии производителя, начиная от стандартной классики – шарообразной формы и конуса, заканчивая различными силуэтами статуэток, колокольчиков и пр.
  5. Такие светильники легко перемещаются, их можно вынуть из земли и воткнуть плотнее на то место, где он будет в полной мере выполнять свои функции.
  6. Чаще всего болларды применяют именно при оформлении участков в стиле хай тек и минимализм. Это выдвигающиеся из земли столбики со световым потоком, направленным вниз.

Встроенные светильники

Такие источники света в основном нужны для того чтобы обозначить контур объекта.
Обычно их устанавливают по периметру тропинки, в грунте, в ступеньках лестницы, а также используют в качестве подсветки различных объектов снизу, например, фасада здания, скульптур, арт-объектов, кустарников и т.д.
Такое освещение не должно быть слишком ярким и мощным, оно только выделяет и подсвечивает предмет или конструкцию, чтобы в темноте не сбиться с пути или обратить внимание на определенный предмет.
В основном встроенные светильники используют светодиодные, но если нужно подсветить фасад здания, там необходим определенный угол наклона и мощный пучок света, чтобы свет падал как можно выше и смог осветить все строение в длину.

Светильники для водяных сооружений

Если вы обладатель водоема, бассейна или фонтана, очень красиво буде смотреться подсветка такого объекта

Кроме того, использование подобного оформления домашнего водоема важно с точки зрения безопасности, ведь в темноте можно оступиться и оказаться в воде, даже если вы знаете свой участок очень хорошо. Ориентация на ощупь в полумраке все равно не застрахует вас и ваших детей от возможного падения.
Подсветку можно сделать как монохромную, так и разноцветную, а особо это актуально для фонтанов.
Светильники можно установить по периметру водяного сооружения или даже под водой

Однако не стоит их размещать так, чтобы свет попадал непосредственно на воду, так пучок света не будет проникать в глубину воды, и ожидаемого очарования от рассеивания освещения в водоеме вы не получите.

Декоративные светильники

  1. Такие источники освещения для приусадебного участка зачастую служат просто его украшением.
  2. Форма и цвет светильников такого типа могут быть самыми разными. Вы можете остановиться на форме сказочных героев, гирляндах из птиц, расположенных на деревьях или цветах с подсветкой.
  3. Очень сдержанно и изысканно смотрятся светильники шары на солнечных батареях, когда сад может приобрести стиль галактики с помощью форм светильников различных диаметров, размещенных на разной высоте.

Большие светильники

  1. Этот тип освещения в основном устанавливают на крепкой опоре, так как они достаточно высокие и могут выполнять функцию больших уличных фонарей на электричестве.
  2. Их аккумуляторы хорошо защищены от пыли и влаги. Такие фонари – недешевое удовольствие, поскольку внутри располагаются мощные светодиоды, которые при полной зарядке могут работать от 3 до 4 суток без перерыва.
  3. Высота такого столба может варьировать до нескольких метров. Работают они круглогодично, независимо от поры года.

Светильники настенные

  1. Эти источники освещения выполняют ту же функцию, что и встраиваемые светильники, но в них есть и свои особенности. Их следует устанавливать таким образом, чтобы солнечные лучи попадали на поверхность как можно дольше в течение дня, в противном случае они не будут успевать заряжаться должным образом.
  2. При полной зарядке настенный светильник может работать до 10 часов, а если выдался пасмурный денек, тогда свою функцию такой источник света не сможет выполнить в полной мере. Чем солнечней и ярче будет день, тем лучше зарядится батарея.
  3. Применяют такие светильники для освещения стен домов, гаражей, заборов и прочих сооружений.

Основные характеристики

Качество подобного устройства определяется применяемым кремнием. В недорогих светильниках используют его поликристаллическую или аморфную разновидности. Монокристаллический кремний может работать в любой сезон, он стоек к агрессивному воздействию. Если нет возможности приобрести монокристаллический элемент, лучше использовать мультикристаллические солнечные батареи.

Для придания долговечности изделиям их покрывают специальной пленкой.

Производители стали изобретать маркетинговые ходы для скрытия некоторых изъянов своей продукции. В частности, поликристаллические устройства стали называть уличными светодиодными фонарями, но срок их нормальной службы составит только один сезон.

Длительным сроком эксплуатации могут похвастаться брендированные устройства. Здесь достаточно мощный фотоэлемент, солнечный свет в него попадает в глубокие слои, что обеспечивает стабильную работу светильников в течение продолжительного времени. У китайских светильников толщина фотоэлемента сравнима с фольгой, поэтому срок службы его гораздо меньше.

На освещение оказывает влияние и структура стекла. При преобладании дней с пасмурной погодой лучше использовать текстурированное стекло, поскольку оно накапливает излучение, в то время как гладкая поверхность способствует его частичному отражению. Наиболее дорогое и долговечное покрытие — закаленное стекло.

Принципиальная схема простого для повторения светильника

Приведенная ниже принципиальная схема светильника, работающего от энергии солнечного света весьма проста, и многократно опробована многочисленными любителями, специализирующихся на изготовлении полезных устройств своими руками.

Принципиальная схема

Как она работает:

  • В дневное время солнечная панель (S) преобразует энергию световых лучей в электрическую.
  • Вырабатываемый ею ток через диод D1 заряжает аккумуляторную батарею (А).
  • Положительный потенциал, приложенный к базе через резистор R1, «удерживает» транзистор Т1 в закрытом состоянии и светодиод D2 не горит.
  • При значительном снижении освещенности солнечной панели транзистор открывается (из-за уменьшения положительного потенциала, приложенного к базе) и подключает светодиод D2 к аккумуляторной батарее. Светодиод начинает гореть.
  • Диод D1 препятствует разряду аккумулятора через солнечную панель.
  • С наступлением рассвета положительное напряжение, поступающее с «+» вывода солнечной панели на базу «закрывает» транзистор Т1 и светодиод D2 перестает гореть, а аккумуляторная батарея снова начинает заряжаться.

Работа с платой датчика TIDA-00488

Рис. 6. Алгоритм работы программы датчика беспроводной сети

Встроенное программное обеспечение платы TIDA-00488 предназначено для режима непрерывной передачи, при котором пакеты данных передаются через заданные промежутки времени. Алгоритм работы программы показан на рисунке 6.

В начале работы МК CC1310 осуществляет инициализацию периферии и портов ввода-вывода. Далее запускается бесконечный цикл измерения и передачи данных, в начале которого МК CC1310 определяет, от какого источника осуществляется питание платы датчика. При питании от солнечной батареи используется короткий интервал времени опроса 15 с, а при питании от литиевой батареи — длинный интервал времени 60 с, что позволяет увеличить срок службы аккумулятора. Затем МК CC1310 запускает преобразование в датчиках OPT3001 и HDC1000. Поскольку HDC1000 требует более высокого рабочего напряжения по сравнению с OPT3001 и CC1310, в алгоритме предусмотрен этап проверки возможности HDC1000 работать при пониженном напряжении питания. Если напряжение питания слишком низкое для активного режима работы HDC1000 – преобразование прерывается, и при передаче результатов измерения влажности и температуры используются фиктивные данные.

Во время преобразования данных в датчиках OPT3001 и HDC1000 МК CC1310 находится в режиме ожидания, из которого он переходит в активный режим по сигналам готовности данных HDC1000 или OPT3001. Прочитав результаты измерений температуры, влажности и уровня освещенности, МК CC1310 передает пакет данных по радиоканалу. При этом для HDC1000 и OPT3001 не требуется никаких дополнительных команд, так как эти датчики автоматически переходят в режим пониженного энергопотребления по окончании преобразования. После передачи данных МК CC1310 переходит в режим ожидания до следующего цикла измерения, запуск которого осуществляется по срабатыванию таймера.

Электрические принципиальные схемы платы датчика беспроводной сети с питанием от энергии солнечного света показаны на рисунках 7 и 8.

Рис. 7. Электрическая принципиальная схема платы датчика беспроводной сети (накопитель энергии)

Рис. 8. Электрическая принципиальная схема платы датчика беспроводной сети (радио, датчики освещенности, влажности и температуры)

Список нужных деталей

В этом перечне всего 7 элементов, большую часть деталей можно найти в магазине радиоэлектроники. Но чтобы сэкономить, можно заказать комплектующие через “Алиэкспресс” или другие подобные сайты. Главное – подбирать все детали по маркировке, чтобы в итоге получилась работоспособная конструкция:

  1. Резистор на 3,6 кОм.
  2. Резисторы на 33 Ом (зависит от количества и мощности светодиодов).
  3. Диод 1N5391 или аналоги (есть как импортные, так и отечественные варианты).
  4. Транзистор 2N4403 (могут быть другие виды с подходящими характеристиками).
  5. Аккумуляторная батарея на 3,6 В. Лучше подбирать литий-ионные, так как никель-кадмиевые не отличаются надежностью.
  6. Солнечная фотопанель, лучше всего подойдут монокристаллические варианты как самые производительные и долговечные. Можно использовать и поликристаллические элементы. Главное – выбрать изделия сорта А или В, не брать варианты С и тем более D, так как они по характеристикам намного хуже, а срок службы меньше.
  7. Светодиоды. Можно использовать 1 элемент на 3 Вт, но лучше взять 3 штуки мощностью 1 Вт. В этом случае хорошо использовать DIP-диоды, так как они лучше работают в условиях открытого воздуха, чем SMD.

Детали, которые необходимо иметь под рукой при сборке садового светильника.

Стоит заранее определить, в каком корпусе скомпоновать все узлы. Подойдут любые варианты, которые обеспечат удобное расположение деталей. Также надо приобрести паяльник и все материалы для пайки, если их нет под рукой.

Сборка схемы светодиодного автономного светильника на солнечных батареях

Порядок работ на данном этапе следующий:

  1. Каждый из светодиодов имеет две ножки – короткая (катод) и длинная (анод). Короткие ножки необходимо соединить вместе, а затем спаять, а к длинным — припаять по одному сопротивлению 33 Ом.
  2. Свободные ножки резисторов необходимо собрать вместе и спаять, а к ним припаивается коллектор транзистора. К его базе припаивается резистор 3,6 КОм, а к эмиттеру транзистора — катод диода, который выполняет функцию выпрямителя. К нему же будет подключен положительный полюс аккумуляторов. Анод диода соединяется с сопротивлением базы транзистора и положительным полюсом солнечного модуля. Отрицательный полюс солнечной батареи соединяют с отрицательным полюсом аккумулятора. Провод присоединяется к катодам светодиодов.
  3. Необходимо снабдить солнечные модули проводниками. Как правило, они идут в комплектах с элементами. Если их нет, необходимо приобрести плоский проводник и нарезать их на мерные длины. Длина проводника должна быть на 5-7 мм больше, чем ширина модуля.
  4. При пайке контактов самое главное – не перепутать полюса. Минусовой контакт солнечной панели находится на лицевой ее стороне, а плюсовой – на тыльной стороне. При сборке батареи каждый последующий элемент припаивается с противоположными полюсами. Простыми словами: минус предыдущей панели припаивается к плюсу последующей.
  5. Контакт солнечного модуля представляет собой узкую полоску проводника. Чтобы припаять к нему проводниковую ленту, необходимо сначала провести по нему флюсом (бесцветным маркером, который идет в комплекте), наложить ленту, и аккуратно провести по нему разогретым паяльником.
  6. Лента уже имеет в своем составе слой олова, поэтому легко припаивается на поверхность модуля. При пайке необходимо быть очень аккуратным, чтобы не повредить модули. Они очень хрупкие и боятся перегрева.
  7. Таким образом, собирается вместе батарея из 10 модулей суммарным напряжением 5 В. Компоновка модулей зависит от размеров светильника. Обычно 10 элементов располагают в два ряда по 5 элементов.

Покупательский рейтинг лучших «солнечных» светильников

Если вы намереваетесь приобрести качественный фонарь, который будет работать безупречно и очень долго, не смотрите в сторону дешевых изделий. Ассортимент таких товаров достаточно широк, так что подобрать светильник в соответствии с вашими запросами и финансовыми возможностями – не проблема. Проанализировать всю линейку приборов такого рода не представляется возможным, но зато мы можем выделить несколько позиций, снискавших наибольшее число одобрений со стороны покупателей:

  • Solar Lamp – один из самых экономичных вариантов, идеально подходящий для освещения веранды, крыльца или дверного проема. Прибор оснащен «умным» датчиком движения, который увеличивает до максимума интенсивность света, когда кто-то входит в радиус действия подсветки;
  • RDF YD04 – высококачественное изделие с оригинальным дизайном, но ограниченным спектром использования (яркость свечения здесь довольно низкая);
  • MK02500 – практичная и довольно востребованная модель настенного исполнения, недорогая, но с отличными показателями влагозащиты и пыленепроницаемости;
  • Sunlight M3 – оптимальное решение для дачи или локального освещения из бюджетной категории. Оригинальное дизайнерское исполнение, приемлемая стоимость, небольшая мощность. Такие модели размещают группами или покупают упаковками по несколько штук, чтобы сохранить стилистику экстерьера;
  • Star Alliance YH0607A-PIR – незаменимая подсветка для участков с повышенной влажностью (благодаря полностью герметичному корпусу с антикоррозийным покрытием). Модель оснащена датчиком движения и функционалом для управления режимами освещения;
  • ZY-TYN-T10W – светильник премиум-класса, который определенно стоит своих денег. Модель мощная, надежная, работает без сбоев, не нуждается в каком-либо контроле.
  • MJJC-SLYF170 – компактная и маломощная модель подвесного типа, оптимально подходящая для подсветки мансард, лестниц, декоративных цоколей и чайных зон на даче;

Разумеется, список получился довольно скромным, но какую бы модель вы ни предпочли, любой фонарь на солнечных панелях неизменно станет более выгодной, удобной и практичной альтернативой всем другим видам освещения

Осталось только обратить внимание на несколько других нюансов

Какие виды бывают?

Ландшафтные дизайнеры подразделяют уличные светильники на солнечных батареях на несколько видов:

Газонные. Одни из любимых фонарей для владельцев приусадебных участков. Компактные, маленькие устройства оригинально украсят газоны, садовые дорожки, веранды, деревья или группы ветвистых кустарников.

Все, что требуется для установки газонного светильника — прочно воткнуть его в землю. Наконечники для удобства установки у них заостренные

При необходимости газонные светильники легко убираются. Установка их на новое место осуществляется еще проще – поплотнее воткните их в землю специальным наконечником и фонарик готов к работе.

Декоративные светильники-крошки самые разнообразные по дизайну среди своих собратьев. Это могут быть различные сказочные фигурки животных, насекомых, людей, цветов. А хотите оригинальный светильник-шар на солнечных батареях или фонарь в стиле ретро или хай-тек?

Большие садовые светильники в стиле хай-тек

Совет! Приобретите газонные фонари с дополнительными антикоррозийными свойствами. Такие фонари станут идеальным, безопасным украшением ваших садовых водоемов, фонтанчиков и бассейнов.

Парковые. Массивные и величавые вечерние осветители сада. Такие светильники для дачи на солнечных батареях более крупного размера и располагаются они на высокой опоре. При этом аккумуляторы обязательно защищают от влаги и пыли. Практически всегда выполняются парковые светильники из стали-нержавейки. Их декорируют различными коваными элементами, пластиковыми или стеклянными плафонами.

Минималистично оформленные парковые фонари обеспечивают достаточно яркое освещение и оснащены батареями солидной емкости

Парковые фонари, устанавливаемые на столб, оснащаются мощными светодиодами. При условии полной зарядки батареи они будут работать 3-4 суток.

Высота столба может варьироваться от нескольких сантиметров до нескольких метров. Работают такие мега-фонари независимо от сезона и температурных условий.

Настенные. Один из популярнейших видов автономного светильника. Его размещают на любой горизонтальной, либо вертикальной поверхности (стена дома, забор, гараж, парапет, веранда). Единственной сложностью в его работе является требование непосредственного попадания солнечных лучей на поверхность фонаря. Поэтому размещается он всегда на хорошо освещаемых местах.

Специальные светильники маленьких размеров с козырьками часто крепят на ступени в саду, чтобы обезопасить ходьбу по ним в темное время суток

Если денек выдался солнечным, то полностью заряженная батарея настенного светильника способна работать до 10 часов. А вот после пасмурных, хмурых дней он работать не станет.

Время, требуемое на зарядку батареи настенного светильника, напрямую зависит от погодных условий. Чем ярче и солнечнее будет день – тем быстрее зарядится аккумулятор.

Для садовых дорожек существуют встраиваемые стеклянные «кирпичи» на солнечных батареях. Они устанавливаются вровень с тротуарной плиткой, а срок гарантии производителя об их безотказной работе — самый внушительный

Популярный сегодня вид садовых фонариков — в стеклянных банках, где солнечная батарея встроена в обычную завинчивающуюся крышку

Садовое украшение — гирлянда со светящимися в темноте птичками, с креплениями-зажимами типа «крокодильчик» и питанием от солнечной батареи

Схема светильника

Общий вид будущей конструкции следующий: солнечная панель на 5 В, простой аккумулятора, литиевый аккумулятор, вольтметр-индикатор заряда батареи (можно и без него), и простой настенный выключатель.

схема автономного светильника

Открываем Алиэкспресс и смотрим, что мы можем там найти.

Солнечная панель 136х110. Смотрим здесь.

Она выдает 2 Вт и напряжение в холостом режиме около 6 В.

Модуль для заряда литий-ионных батарей. Смотрим тут.

Читайте подробнее про литий ионный аккумулятор.

Вольтметр-индикатор (необязательно)

Ну и по мелочи осветительные светодиоды, литиевый аккумулятор типоразмера 18650 и настенный бытовой выключатель.

Какие материалы подходят

При выборе покупного экземпляра стоит обратить внимание на материал

Важно, чтобы он был влагоустойчивым, поэтому дерево в данном случае не подходит. Оно может быть применено только в летних вариантах и должно быть хорошо обработано

То же самое касается и керамики. Лучший вариант — металл, но подойдет и ударопрочный пластик.

Оно может быть применено только в летних вариантах и должно быть хорошо обработано. То же самое касается и керамики. Лучший вариант — металл, но подойдет и ударопрочный пластик.

Не очень хорошие отзывы собирает силумин, который, по мнению многих, слишком быстро разрушается. Если это светильник для водоема или бассейна, то он, разумеется, должен быть водонепроницаемым.

Разновидности садовых светильников

Садовые светильники, работающие от солнечных панелей, представлены широким ассортиментом моделей и конструкций.

Они классифицируются по различным параметрам и характеристикам;

  • Материалы, применяемые в приборах. Чаще всего — это прочный пластик, металлы и их сплавы, дерево твердых пород. Каждое осветительное устройство монтируется на улице, поэтому для обработки материалов используются специальные средства. Металлы покрываются антикоррозийными составами, а дерево пропитывается веществами, предотвращающими рассыхание и гниение. Плафоны изготавливаются из различных видов стекол. Поверхности могут быть гладкими, максимально пропускающими свет или рефлекторными — наиболее эффективными при пасмурной погоде. Существуют более прочные закаленные стекла, защищающие от механических воздействий.
  • Аккумуляторные батареи. Применяются для накопления электроэнергии, полученной из солнечного света. Никель-кадмиевые АКБ обладают мощностью до 700 мА/ч и обеспечивают работу ламп в течение 8-10 часов. Более современными и эффективными считаются никель-металлогидридные модели с высокими технико-экономическими показателями.
  • Различные виды кремния, используемые в фотоэлементах. В основном используются варианты. Первые стоят дороже, но они более эффективны и долговечны. Вторые элементы используются в дешевых моделях поскольку в процессе эксплуатации наступает быстрая потеря потенциала и снижение работоспособности. Они больше подходят для декоративной подсветки и применяются эпизодически в летнее время.

Во сколько обойдутся детали

В дешевых китайских светильниках стоимостью около 500 руб. используется всего один светодиод, чего явно недостаточно. Более того, напряжение аккумулятора составляет 1,5 В, именно поэтому свет очень тусклый.

Чтобы не тратить время зря, рекомендуется собирать светильники с оптимальной конфигурацией, в которую входят:

Элементы Цена Кол-во Общая стоимость
Солнечные модули Eco-Source 52х19 мм 675 руб. за 40 шт. (на 4 светильника) 1 компл. 675,00 руб.
Аккумулятор SONY HR03 (1,2 В 4300 мАч) 885 руб. за 12 шт. (на 4 светильника) 1 компл. 885,00 руб.
Светодиоды BL-L513UWC 10 руб./шт. 12 шт. 120,00 руб.
Резистор СF-100 (1 Вт 33 Ом) 1,8 руб./шт. 12 шт. 21,60 руб.
Транзистор 2N4403 6 руб./шт. 4 шт. 24,00 руб.
Диод 1N5391 2,5 руб./шт. 4 шт. 10,00 руб.
Резистор CF-100 (1 Вт 3,6 кОм) 1,9 руб./шт. 4 шт. 7,60 руб.
Итого: 1743,20 руб.

Выходит, что для сборки одного качественного светильника нужно комплектующих примерно на 435 руб. Но из этих же деталей, докупив последние 3 позиции, можно сделать 12 аналогов дешевых китайских светильников.

Создание светильника своими руками

Простые схемы садового фонаря на солнечной батарее могут быть собраны любым человеком, который имеет минимальные знания в этой области.

Выбор деталей для фонаря

Прежде чем начать покупку всех комплектующих для сбора светильников, необходимо учесть и количество, так как от этого будет зависеть мощность каждого из них, а значит, и комплектующие будут разные:

  1. Первое, что необходимо – это купить преобразователь энергии. Батарея из поликристаллического кремния считается одной из лучших для таких целей. Ее вес очень мал, а защита от влаги и повреждений высока. К тому же мощность достаточная высокая.
  2. Необходимостью является аккумулятор литий-ионный.
  3. Далее необходим элемент освещения. В качестве него сейчас наиболее востребованным является обычный светодиод. Возможна установка светодиодной лампы, но затраты ее энергии неоправданно высоки. Освещение от солнечных батарей своими руками на основе обычного светодиода вполне хватит.
  4. Последняя и самая жизненно важная часть устройства – это электронный модуль управления, состоящий из двух пар резисторов и пары транзисторов.

Подключение светодиода, аккумулятора и солнечной батареи осуществляется отдельно. Для сборки можно приобрести довольно дешевую и универсальную плату DIY PCB 42х25мм.

Лучшее применение

Вариантов создания чудесной, немного таинственной обстановки множество. Здесь главную роль будет играть фантазия хозяина. Автономные светильники своей мягкой, чувственной подсветкой подарят сказочную атмосферу любому участку сада, там, где они будут находиться.

Самый простой и популярный вид светильников — для подсветки садовых дорожек

Чаще всего подобные фонарики устанавливают в местах, где невозможно, либо слишком сложно и опасно провести обычную электропроводку.

Полностью герметичные корпусы садовых светильников позволяют устанавливать их в любых условиях

Светящиеся газонные фонарики в виде цветов с питанием от солнечных батарей

Систему автономного освещения можно усовершенствовать, установив специальные сенсоры. Как только человек будет приближаться к такому фонарю, свет будет автоматически включаться. Такими свойствами обладает светильник на солнечной батарее с датчиком движения.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
