Создание светодиодной лампы на 220 вольт своими руками: инструкция, схемы, видео

Как разобрать

Ремонт светодиодной лампочки начинается с того, что ее надо разобрать. Вакуума в ней нет, так что это возможно. Светорассеиватель и цоколь обычно без проблем отделяются. Они соединяются при помощи насечек на различных частях.

В большинстве своем части светодиодной лампы держатся на защелках

Есть два варианта. Более простой при разборке и более сложный. В простом детали лампы соединены только за счет механических защелок. В более сложном кроме защелок есть еще и силикон, который обеспечивает водонепроницаемость лампы. Такие экземпляры можно эксплуатировать при повышенной влажности. Разбирать светодиодную лампу нужно так:

• Зажать в руках цоколь и повернуть против часовой стрелки радиатор. Светорассеиватель снимается точно также.
• В некоторых ЛЭД лампочках соединения залиты силиконом. В этом случае поворачивай, не поворачивай, ничего не двигается. Присмотревшись, можно увидеть герметик. В этом случае нужен растворитель. Его набираете в шприц (без иголки или с толстой иглой), аккуратно вводите жидкость по периметру. Выдержать его надо 5-10 минут, после чего снова повторить попытку. С первого раза обычно не получается разобрать светодиодную лампочку, но три-четыре захода помогают.

Платы внутри лампы или вставляются в пазы, или также держатся на защелках. Их проще отодвинуть плоской отверткой, одновременно выдавливая плату вверх. Усилия не должны быть чрезмерными, так как защелки пластиковые и могут сломаться.

Схемы драйверов и их принцип работы

Чтобы провести успешный ремонт, необходимо четко представлять, как лампа работает. Одним из основных узлов любой светодиодной лампы является драйвер. Схем драйверов для светодиодных ламп на 220 В существует множество, но условно их можно разделить на 3 типа:

1. Со стабилизацией тока.
2. Со стабилизацией напряжения.
3. Без стабилизации.

Только устройства первого типа, по своей сути, являются драйверами. Они ограничивают ток через светодиоды. Второй тип лучше назвать блоком питания для светодиодной ленты. Третий вообще как-то назвать сложно, но его ремонт, как я указывал выше, самый простой. Рассмотрим схемы ламп на драйверах каждого типа.

Драйвер со стабилизацией тока

Драйвер лампы, схему которой ты видишь ниже, собран на интегральном стабилизаторе тока SM2082D. Несмотря на кажущуюся простоту он является полноценным и качественным, да и ремонт его несложен.

Сетевое напряжение через предохранитель F подается на диодный мост  VD1-VD4, а затем, уже выпрямленное, на сглаживающий конденсатор С1. Полученное таким образом постоянное напряжение поступает на светодиоды лампы HL1-HL14, включенные последовательно, и вывод 2 микросхемы DA1.

С первого же вывода этой микросхемы на светодиоды поступает напряжение, стабилизированное по току. Величина тока зависит от номинала резистора R2. Резистор R1 довольно большой величины, шунтирующий конденсатор, в процессе работы схемы не участвует. Он нужен для того, чтобы быстро разрядить конденсатор, когда ты выкрутишь лампочку. В противном случае, взявшись за цоколь, ты рискуешь получить серьезный удар током, поскольку С1 останется заряженным до напряжения 300 В.

Драйвер со стабилизацией напряжения

Эта схема, в принципе, тоже довольно качественная, но подключать ее к светодиодам нужно несколько иначе. Как я уже говорил выше, такой драйвер правильнее было бы назвать блоком питания, поскольку он стабилизирует не ток, а напряжение.

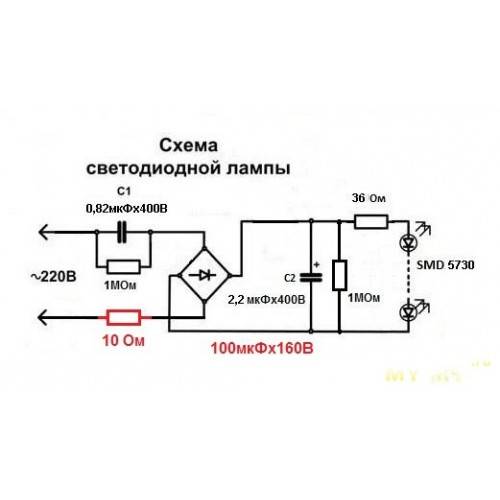

Здесь сетевое напряжение сначала поступает на балластный конденсатор С1, снижающий его до величины примерно 20 В, а затем уже на диодный мост VD1-VD4. Далее выпрямленное напряжение сглаживается конденсатором С2 и подается на интегральный стабилизатор напряжения. Снова сглаживается (С3) и через токоограничивающий резистор R2 питает цепочку светодиодов, включенных последовательно. Таким образом, даже при колебаниях сетевого напряжения ток через светодиоды останется постоянным.

Отличие этой схемы от предыдущей как раз в данном токоограничивающем резисторе. По сути, это схема светодиодной ленты с балластным блоком питания.

Драйвер без стабилизации

Драйвер, собранный по этой схеме, – чудо китайской схемотехники. Тем не менее, если в сети напряжение нормальной величины и не сильно скачет, он работает. Устройство собрано по простейшей схеме и не стабилизирует ни ток, ни напряжение. Оно просто понижает его (напряжение) до примерной нужной величины и выпрямляет.

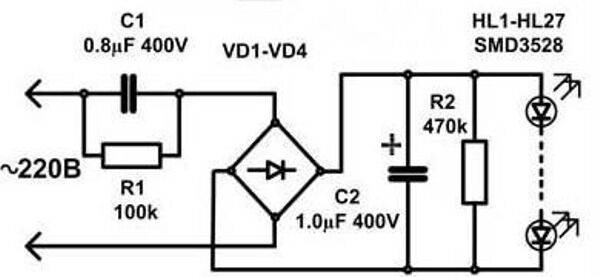

На этой схеме ты видишь уже знакомый тебе гасящий (балластный) конденсатор, зашунтированный для безопасности резистором. Далее напряжение поступает на выпрямительный мост, сглаживается конденсатором обидно малой емкости – всего 10 мкФ – и через токоограничивающий резистор поступает на цепочку светодиодов.

Что можно сказать о таком «драйвере»? Поскольку он ничего не стабилизирует, напряжение на светодиодах и, соответственно, ток через них напрямую зависят от входного напряжения. Если оно завышено, то лампа быстро сгорит. Если «скачет», то будет мигать и лампочка.

Такое решение обычно используется в бюджетных лампах китайских производителей. Назвать его удачным, конечно, сложно, но оно встречается довольно часто и при нормальном напряжении в сети может работать достаточно долго. Кроме того, такие схемы легко поддаются ремонту.

Принцип работы LED

Наиболее распространённые светодиоды состоят из галлия (Ga), мышьяка (As) и фосфора (P). Светодиод представляет собой диодный PN-переход, который излучает свет вместо тепла, генерируемого обычным диодом. Когда PN- переход находится в прямом смещении, некоторые из дырок объединяются с электронами N-области, а некоторые из электронов N объединяются с дыркой из P-области. Каждая комбинация излучает свет или фотоны.

Как устроена светодиодная лампа на 220 вольт? Светодиоды имеют полярность и, следовательно, не работают, если они подключены в обратном направлении. Самый простой способ проверить полярность общего светодиода — это определить на глаз толщину электродов. Более толстым является катод (-). Свет излучается от катода. Более тонкий электрод представляет собой анод (+). Некоторые производители выпускают светодиоды таким образом, что длина проводов катода и анода различна, анод (+) длиннее катода (-). Это также облегчает определение полярности. Некоторые изготовители изготавливают оба провода электродов одинаковой длины, в этом случае можно определить полярность, воспользовавшись мультиметром.

Преимущества и недостатки светодиодных ламп

Достоинства LED:

• Энергоэффективный источник света;
• небольшой размер, прочность и устойчивость к ударам и вибрации;
• очень быстро включаются без прогрева;
• хорошее разрешение цвета;
• могут интегрироваться в систему управления;
• могут работать от портативной батареи;
• нет вредных веществ, таких как свинец или ртуть;
• производят холодный свет, могут быть идеальными для роста растений;
• не имеют мощных разрядов, которые могут оказать пагубное воздействие на глаза;
• в качестве датчика температуры различают горячую и холодную воду;
• не имеют ультрафиолетового излучения, устраняя возможность повреждения кожи;
• они не обжигают;
• залиты толстой эпоксидной смолой, невероятно прочные;
• не ржавеют;
• не привлекают насекомых;
• работают до 50 000 часов;
• подлежат вторичной переработке;
• не излучают радиочастотные помехи.

Недостатки светодиодов LED:

• Могут быть ненадёжным для наружных применений с большими температурными перепадами.
• Необходимость дополнительно использовать радиаторы для защиты полупроводников от теплового воздействия.

Светодиод используется в самых разных областях применения:

• Уличное освещение и светофоры;
• индикаторные огни на устройствах, игрушках, одежде;
• медицина;
• освещение;
• автомобиль;
• сигнализаторы;
• компьютерная техника;
• телерадиотехника.

Преимущество и недостатки самодельной лампы

Специализированные магазины предлагают большой выбор светодиодных аппаратов. Однако порой в ассортименте невозможно найти прибор, отвечающий необходимым параметрам. Кроме того, LED-приборы традиционно отличаются высокой стоимостью.

К недостаткам изделий следует отнести отсутствие гарантии от производителя. Кроме того, при небрежной сборке подобные устройства могут иметь непривлекательный внешний вид

Между тем, вполне возможно сэкономить средства и получить идеальную лампу, выполнив сборку самостоятельно. Сделать это несложно и достаточно будет элементарных технических знаний и практических умений.

Выполненное своими руками LED-устройство имеет ряд значительных преимуществ над приобретенным в магазине аналогом. Они отличаются экономичностью: при аккуратной сборке и использовании качественных деталей период эксплуатации достигает 100 тысяч часов.

Такие приборы показывают высокую степень энергоэффективности, которая определяется соотношением потребляемой мощности и яркости выработанного света. Наконец, их стоимость на порядок ниже, чем фабричных аналогов.

Устройство светодиодных ламп для цепей переменного тока напряжением 220В

Светодиодные лампочки состоят из следующих компонентов:

1. Цоколя (Е27, Е14, Е40 и так далее) для вкручивания в патрон светильника, бра или люстры;
2. Диэлектрической прокладки между цоколем и корпусом;
3. Драйвера, на котором собрана схема для преобразования переменного напряжения в постоянного необходимой величины;
4. Радиатора, который служит для отвода тепла от светодиодов;
5. Печатной платы, на которую впаиваются светодиоды (типоразмеров SMD5050, SMD3528 и так далее);
6. Резисторов (чипы) для защиты светодиодов от пульсирующего тока;
7. Светорассеивателя для создания равномерного светового потока.

Сборочный процесс

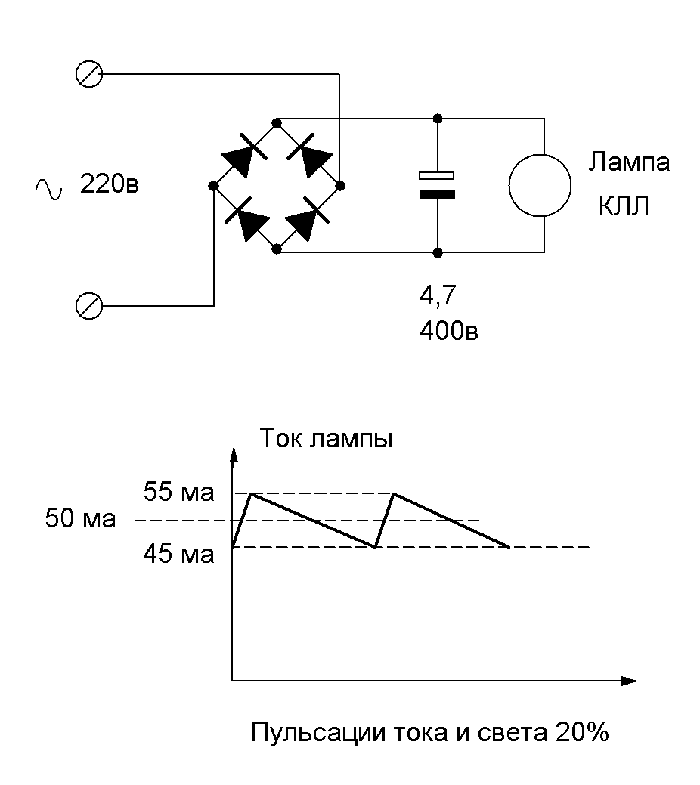

В первую очередь люминесцентную лампу надо разобрать. Нас в этой конструкции интересует цоколь с отражателем. Именно здесь расположены все необходимые детали, которые объединены в электрическую схему, включающую лампу. Разбирать ее надо аккуратно, не повредив тех самых деталей.

Обратите внимание, что сама схема КЛЛ для светодиодного светильника не подходит. Поэтому ее надо разобрать

Из цоколя нам пригодится предохранитель, его вытаскивать их схемы нет необходимости. Далее, пригодится и диод, кстати, его марка 1N4007. В новую схему придется добавить любой электролит, главное, чтобы его напряжение не было ниже 50 вольт, а емкость не меньше 100 мкФ. И еще одна деталь пригодиться – это конденсатор емкостью 1 мкФ напряжением 630 вольт.

Конечно, понадобятся сами светодиоды. Их можно взять из светодиодной ленты, которая разрезается на участки, включающих в себя по три светодиода. Такой отрезок питается от напряжения 12 вольт. В общем, понадобиться четыре отрезка светодиодной ленты.

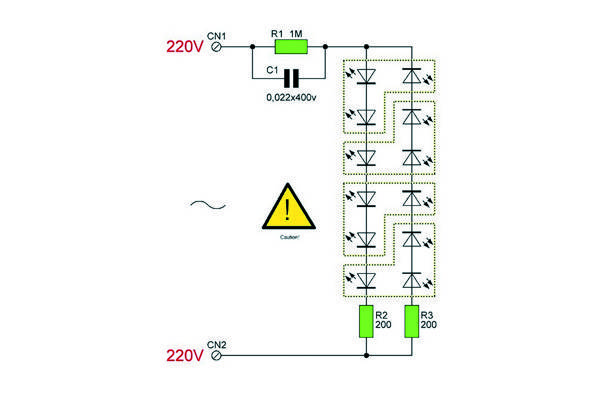

На рисунке ниже показана схема сборки всех деталей.

Чтобы они в самом цоколе не болтались, необходимо их прикрепить, используя любой клеевой состав. Лучше чтобы это был супер-клей. А вот под куски светодиодной ленты нужно соорудить каркас. В принципе, это может быть любой легко гнущийся плотный материал. Идеально, если это не будет металл или любой другая токопроводящая конструкция.

Опытные мастера для таких дел используют пенокартон, потому что он легко поддается обработке. Его необходимо свернуть в трубочку так, чтобы диаметр наращиваемой конструкции был чуть меньше диаметра цоколя. Это делается для того, чтобы пенокартон вошел в цоколь, где его также приклеивают.

На схеме выше четко видно, что отрезки ленты соединены последовательно. Но в конструкции они будут располагаться одна над другой. Кстати, увеличить число отрезков (уровней) можно без проблем. Просто придется подбирать конденсатор и электролит под мощность всего светильника, увеличивая емкость.

Кстати, приклеивать ленту к основе лучше жидкими гвоздями, потому что, используя этот клей, можно выравнивать расположение светодиодов. Ведь жидкие гвозди сохнут дольше, чем супер-клей. К тому же саму ленту можно залить жидкими гвоздями, оставив снаружи только светодиоды, придав своеобразный дизайн светильнику. Клей  в данном случае будет играть и еще одну функцию – защитную, чтобы при механических нагрузках лента не повредилась.

Самое удивительное, что собранная своими руками такая лампа может работать даже при напряжении 40 вольт. Но это еще не все.

• При напряжении 220 вольт на каждом отрезке светодиодной ленты будет напряжение 11,5 вольт.
• При повышении напряжения до 240 вольт, напряжение на отрезках будет 12 вольт.

Отсюда вывод – перепады напряжения такой самодельной светодиодной лампе не страшны. Кстати, яркость такого источника света достаточно приличная. К примеру, если для сборки использовать ленту 5050 SMD, то каждый светодиод выделяет световой поток яркостью 10-15 люмен. Умножьте этот показатель на количество светодиодов, то в сумме получите общую яркость светильника, которая будет варьироваться в диапазоне 120-180 люмен. А это приличная яркость.

Конечно, у этого вида источника света есть и недостаток. Это электрическая связь открытого типа между светодиодами и сетью 220 вольт

Поэтому с такой светодиодной лампой надо обращаться очень осторожно, придерживаясь стандартных норм безопасности

Что такое драйверы для светодиодов и зачем они нужны

Светимость полупроводникового
лед-кристалла напрямую зависит от силы тока, проходящего через него.
Нестабильность этого параметра, хаpaктерная для бытовой сети 220 В, приводит к
быстрой деградации материала и выходу из строя светодиода. Поэтому и требуется
для него драйвер. В его задачу входит преобразование параметров электрического
тока в следующих направлениях:

1. Стабилизация силы в точном значении выходных параметров.
2. Задание амплитуды.
3. Выпрямление из переменного в постоянный.

Особенности драйвера светодиодов на 220 В

Главная особенность
драйвера для светодиодов, питание которых осуществляется от 220 В, состоит в
том, что он изменяет напряжение и предназначен для работы с электрическим током
подобных хаpaктеристик. Поэтому для подключения лампочки не пригодны его
низковольтные аналоги – например, от фонарика или автомобиля на 12 вольт. Кроме
того, модели последнего типа могут включать в состав понижающий блок –
трaнcформатор.

При изготовлении
преобразователя своими руками следует знать его основные хаpaктеристики:

1. Потрeбляемый ток. Должен совпадать со значением аналогичного параметра светодиодов, в противном случае они либо не будут выдавать полной яркости, заложенной производителем, либо перегорят.
2. Мощность. Эта хаpaктеристика выражается в ваттах и равняется суммарной мощности всех led-узлов схемы.
3. Напряжение на выходе. Находится в прямой зависимости от способа подключения и количества лед-элементов и падения напряжения на них – рассчитывается из суммарного их значения.

Расчет мощности при выборе ленты из последовательно соединенных светодиодов позволяет правильно подобрать драйвер для питания подсветки от 220 В. Итоговое значение равняется сумме данного параметра всех элементов плюс 25% (запас на возможную перегрузку). Например, в лед-полоске 20 элементов по 0,5 Вт каждый, общее значение составит 10W. Однако на пpaктике лучше купить или изготовить своими руками прибор на 12-13 ватт.

Теория питания светодиодных ламп от 220В

Лэд-лампа, как правило,
представляет собой набор прострaнcтвенно расположенных в определенной
композиции небольших, но достаточно мощных светодиодов (3,3 вольт и 1 ватт).
Чтобы изготовить своими руками замену стандартной лампочке накаливания в 70-80
Вт, потребуется дюжина недорогих лед-элементов. Однако бытовая сеть 220 В имеет
для них избыточные параметры.

Поэтому потребуется понизить
амплитуд и силу, а также трaнcформировать переменный электрический ток в
постоянный. Для этого понадобится драйвер, для изготовления своими руками
которого применяется делитель напряжения на емкостной или резисторной нагрузке,
а также стабилизаторы.

Светодиодная лампа

Представляет маленький светящийся диодный элемент, работающий от постоянного тока в основном в 12В. Для создания ламп их собирают по несколько, в зависимости от требуемой интенсивности света. Преимущества такого освещения:

• мизерное потребление электроэнергии;
• срок службы от 100 000 часов;
• могут работать сутками, без отключения;
• в продаже имеется большой выбор различных моделей.

Основной недостаток в высокой стоимости готовых светодиодных светильников. Продавцы плохо разбираются в вопросе и не могут квалифицированно ответить на ваши вопросы. В самой характеристике лампы не учитываются потери при прохождении света через рассеиватель, матовое стекло и свойства отражателя.

На упаковке светильника указаны расчетные данные, исходящие из характеристик и количества светодиодных элементов. Поэтому по факту световой поток купленной лампы значительно ниже требуемого и освещение слабое. Сами лампы и детали для создания схем стоят копейки. Поэтому проще всего умельцам сделать все своими руками.

Использование светодиодных светильников

В домах и квартирах часто необходимо постоянное освещение какого-то места. Это могут быть лестницы и детские комнаты, туалеты, где нет окон, а в доме живет ребенок, который не может дотянуться до выключателя.

Неяркий свет и малое потребление энергии позволяют ставить освещение в подъездах и на крыльце, перед калиткой и воротами гаража. Светильники с мягким свечением за счет гашения бликов, применяются для освещения рабочих столов в кабинетах и на кухне.

Основные составляющие части LED-лампы

Рассеиватель. Рассеиватель устраняет неравномерности светового потока и слишком высокую яркость отдельных излучающих элементов. Он обеспечивает освещение под определенным углом (для бытовых ламп — угол рассеивания должен быть как можно больше).
Плата со светодиодами. Плата на алюминиевой основе, на которой размещены светодиоды

При этом, количество светодиодов очень важно для теплообмена, следовательно, должно соответствовать конструкции лампы. Между платой и радиатором находится термопаста, которая способствует передаче тепла.
Радиатор

Качественный радиатор предназначен для того, чтобы эффективно отводить тепло от компонентов лампы и не давать светодиодам возможности перегреваться. Конструкция радиатора с ребрами позволяет эффективнее отводить и рассеивать избыток тепла.
Цоколь. Вкручивается в патрон светильника и обеспечивает с ним надежный контакт. Изготовлен, как правило, из латуни с никелевым покрытием. Для защиты от пробивания электрическим током цоколь большинства LED-ламп имеет полимерную основу.
Драйвер. Это электронная схема, которая предназначена для преобразования переменного тока электросети в постоянный ток такого номинала, который необходим для работы светодиодов. Слишком большой ток приводит к деградации светодиодов, которые в итоге перегорают. Качественный драйвер обеспечивает стабильную работу лампы при прыжках сетевого напряжения, обеспечивает работу светодиодов без пульсаций. Схем драйверов LED-ламп довольно много. Ниже приведены лишь некоторые из них:

Самая простая схема

Светодиодная лампа на 220 В — это одна из разновидностей ламп освещения, световой поток в которой создается за счет преобразования электрической энергии в световой поток с помощью кристалла светодиода. Для работы светодиодов от стационарной бытовой сети 220 В необходимо собрать самую простейшую схему, изображенную ниже на рисунке.

Схема светодиодной лампы на 220 вольт состоит из источника переменного напряжения 220–240 В, выпрямительного моста для преобразования переменного тока в постоянный, ограничительного конденсатора С1, конденсатора для сглаживания пульсаций С2 и светодиодов, подключаемых последовательно от 1-го до 80 штук.

Принцип работы

При подаче переменного напряжения 220 В переменной частоты (50 Гц) на драйвер светодиодной лампы, оно проходит через токоограничивающий конденсатор С1 на выпрямительный мост, собранный из 4-х диодов.

После этого на выходе моста мы получаем постоянное выпрямленное напряжение, требующееся для работы светодиодов. Однако для получения непрерывного светового потока, в драйвер необходимо добавить электролитический конденсатор C2 для сглаживания пульсаций, возникающих при выпрямлении переменного напряжения.

Глядя на устройство светодиодной лампы на 220 вольт, мы видим, что там присутствуют сопротивления R1 и R2. Резистор R2 служит для разрядки конденсатора для защиты от пробоя при выключенном питании, а R1 — для ограничения тока, подаваемого на светодиодный мост при включении.

Причины

Прежде всего, нужно знать, что ток светодиода строго нормируется. Особенно это касается верхнего предела, который нельзя превышать. В каждой лампе находится группа диодов, ток через которые стабилизируется драйвером. Но это не относится к лампам небольшой мощности, изготовленным по простейшей схеме. Функцию ограничителя тока в них выполняет обычный резистор. Производители всегда стараются сделать продукцию дешевле, а цена на светодиодные лампы является самой высокой среди конкурентов.

Сравнительные характеристики разных типов ламп

При стабильном напряжении питания светодиодные лампы даже с простейшими драйверами могут прослужить несколько лет.

У светодиодных ламп распространены следующие неисправности:

1. Полное перегорание одного светодиода в последовательной цепочке. В результате гаснет вся лампа из-за прерывания электрической цепи.
2. Перегорание одной из нескольких цепочек при параллельно-последовательном включении светодиодов. Лампа при этом не гаснет, но свечение уменьшается.
3. Стробоскопический эффект – постоянно мерцает диод, который еще полностью не вышел из строя. В результате перегрева нарушается структура p-n перехода с образованием нестабильного участка, периодически пропускающего и закрывающего ток.

Резистор может хорошо выполнять свою функцию защиты лампочки от повышенного тока при стабильном напряжении питания и тщательном выборе номинала. На самом деле производители не заинтересованы в изготовлении «вечных» изделий. Яркое свечение лампочки в квартире впечатляет, особенно если для этого не требуется значительный расход электроэнергии

Поэтому некоторые изготовители подбирают резистор или конденсатор, чтобы она светилась во всю мощь даже при пониженном напряжении и привлекала внимание покупателей. Особенно часто этим грешит дешевая китайская продукция

Когда диоды перегружены при нормальном включении, скачки питающего напряжения сети в квартире приводят к опасному росту тока. Температура кристалла диода увеличивается, что дает еще большее нарастание тока и его быстрый износ.

Светодиодная лампа с высокой яркостью

Одним из преимуществ светодиодных ламп является низкое тепловыделение. Но при повышенном напряжении на 20 % они настолько раскаляются, что держать в руках их невозможно, а свет буквально бьет по глазам. Не помогают даже теплоотводящие платы из алюминия. При этом возрастает потребляемая мощность, сводя на нет основное преимущество энергосберегающей лампы.

Если она разогревается до температуры выше 45-500С, это говорит о превышении допускаемой температуры.

Скачки напряжения питания приносят вред любым типам ламп. Если его поднять на 1 % выше номинального у лампы накаливания, срок ее эксплуатации сократится на 14 %. Спираль быстро истончается и часто перегорает при включении. Галогеновые лампы при перегреве легко могут разрушиться.

За слишком большой яркостью светильников гнаться не стоит, так как это может быть одной из причин недолговечности изделия. Интенсивный свет негативно действует на сетчатку глаза. Светодиодная лампа не слишком яркого свечения и без перегрева будет служить долго. В отличие от люминесцентных ламп, снижение напряжения ниже номинального на ней не сказывается отрицательно.

Одним из показателей качества светодиодной лампы часто является цена. Китайская продукция дороже, чем классическая лампа накаливания в 3-5 раз, но долго она может не прожить из-за дешевого драйвера. Светодиодные лампы известных брендов будут служить долго и хорошо, но цены у них нереально высокие, хотя они постоянно снижаются.

Обладая хорошими навыками радиолюбителя, можно подобрать подходящий резистор и подключить его в разрыв провода перед патроном, но это мало кого устраивает. При этом появится дополнительное энергопотребление. Многие хозяева предпочитают оставлять на месте классическую лампу накаливания, которую легко заменить в квартире, даже если она часто перегорает.

Важный элемент: светодиодный драйвер

Для корректной работы LED-устройства, выполненного своими руками, следует решить вопрос с драйвером. Схема этого узла довольно проста. Алгоритм функционирования состоит в прохождении переменного тока в 220V на диодный мост через конденсатор C1.

Выпрямленный ток переходит на последовательно подключенные светодиоды HL1-HL27, количество которых могут достигать 80 штук.

Драйвер для самодельного светодиодного устройства собирается по приведенной схеме. Можно также воспользоваться и готовыми элементами bp 3122, bp 2832а или bp 2831а

Чтобы избежать мерцания и добиться стабильно ровного цвета желательно использовать конденсатор С2, который должен иметь как можно большую емкость.

Характеристики

К основным характеристикам излучающих диодов относят:

• рабочий ток – значение силы тока, при котором лампа работает стабильно;
• напряжение – питание, которое нужно для работы устройства;
• мощность – важный показатель, который нужен при выборе блока питания;
• цветовая температура – оттенок свечения, бывает теплым, нейтральным и холодным;
• световой поток – количество света на 1 кв.м.;
• угол рассеивания – определяет площадь, на которую будет направлено освещение.

Также к характеристикам относят размер кристалла.

Расчет необходимой яркости

Прежде чем покупать светильники, определите какая яркость потребуется. Этот параметр должен учитывать площадь комнаты, ее назначение, какую функцию будут выполнять светильники. По нормам на 1 кв.м. гостиной должно быть 300-400 Люкс света, для кухни и спальни около 250 Люкс, для прихожей 100 Люкс.

Управление светом

Управлять яркостью освещения можно различными способами. К ним относятся:

• изменение числа диодов;
• изменение тока, протекающего через диоды;
• при помощи регулятора мощности.

Можно приобрести лампу с регулятором света. С ее помощью можно регулировать яркость подсветки.

Изготовить своими руками

Заново светильники на светодиодах делают редко. Лампу проще изготовить из неисправной. Фактически получается, что ремонт и изготовление нового изделия – это один процесс. Для этого LED-лампу разбирают и восстанавливают перегоревшие светодиоды и радиодетали драйвера. В продаже часто бывают оригинальные светильники с нестандартными лампами, которым в дальнейшем трудно найти замену. Простой драйвер можно взять из неисправной лампы, а светодиоды – из старого фонарика.

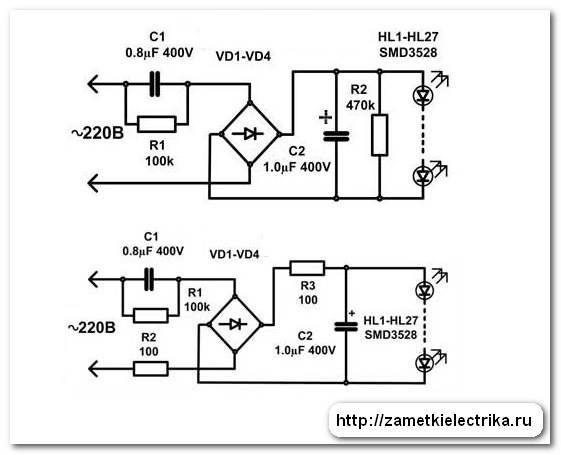

Схема драйвера собирается по классическому образцу, рассмотренному выше. Только к ней добавляется резистор R3 для разрядки конденсатора С2 при отключении и пара стабилитронов VD2,VD3 для его шунтирования на случай обрыва цепи светодиодов. Можно обойтись одним стабилитроном, если правильно подобрать напряжение стабилизации. Если конденсатор выбрать под напряжение больше 220 В, можно обойтись без дополнительных деталей. Но в этом случае его размеры увеличатся и после того, как будет сделан ремонт, плата с деталями может не поместиться в цоколь.

Схема драйвера приведена для лампы из 20 светодиодов. Если их количество будет другим, необходимо подобрать такую величину емкости конденсатора С1, чтобы через них проходил ток 20 мА.

Преимущества переделки

При этом вы получите:

экономию электроэнергии (в 2 раза)

большую освещенность

меньшие потери (почти половина полезной энергии в люминесцентных светильниках может теряться в дросселе)

отсутствие вибрации и противного звука дребезжания от балластного дросселя

Правда, в более современных моделях, уже используется электронный балласт. В них повысился КПД (90% и более), исчез шум, но расход энергии и световой поток остались на прежнем уровне.

Например, новые модели таких ЛПО и ЛВО часто используются для потолков Armstrong. Вот примерное сравнение их эффективности:

Еще одно преимущество светодиодных – есть модели рассчитанные на напряжение питания от 85В до 265В. Для люминесцентного нужно 220В или близко к этому.

Для таких Led, даже если напряжение в сети у вас слабое или завышенное, они будут запускаться и светить без нареканий.

Конструктивные отличия заводских LED-ламп

Изделия с заводской сборкой представляют поликристаллические светодиоды без многочисленных контактов. Лампочки имеют несколько отличий.

Разновидности светодиодов

Светодиод Пиранья

Светодиод является полупроводниковым многослойным кристаллом с переходом электронно-дырочного типа. Световое излучение получается при пропускании тока, но перегоревший элемент ремонту не подлежит. Производители применяют такие светодиоды:

• DIP – в виде кристалла с двумя проводниками и линзы. Используются для гирлянд и табло с подсветкой.
• Пиранья – кристалл с линзой и четырьмя выводами для проводников. Отличается яркостью, подходит для фар машин.
• SMD – сверхъяркий тип небольшого размера, который устанавливается на поверхность.
• СОВ – с неокисляемыми и ненагреваемыми контактами, отличной интенсивностью свечения. Впаивается в специальную плату.

Перед самостоятельной сборкой определитесь с источником питания.

Типы драйверов

Драйвер для светодиодов

Драйвер обеспечивает питание лампочки от электросети посредством трансформации переменного напряжения в рабочее. Самый простой элемент сконструирован из резисторов, диодного моста и конденсатора на входе.

Для светодиодных устройств применяются несколько типов драйверов:

• линейные – рассчитаны на малые рабочие токи (до 100 мА) или для источников питания с напряжением, аналогичным падению напряжения диода;
• импульсные понижающие – запитывает мощные светодиоды, но дроссель может создавать помехи электромагнитного характера;
• импульсные повышающие – применяется для моделей с рабочим напряжением большим, чем у источника питания.

Виды цоколей современных ламп

Цоколь представляет собой резьбу, необходимую для присоединения лампочки к патрону, подачи электропитания и защиты вакуумной колбы. На изделии уже стоит заводская маркировка цоколя.

Назначение цоколей ламп

Первая литера обозначает тип цоколя, указанный в таблице:

Буква	Расшифровка
В	штифтовый
Е	резьбовой
F	1 штырь
G	2 штыря
H	под ксенон
K	контакт кабельного типа
R	утопленный контакт
P	фокусировка
S	софит
T	для телефонии
W	вводные контакты в стекле колбы

Вторая литера указывает на тип источника света: U – энергосберегающий, A – для машины, V – с кончиком конической формы.

Цифры после букв обозначают диаметр в миллиметрах.

Распиновка светодиода

Для решения вопроса существует всего 3 способа:

Согласно нормам, принятым во всем мире, на обычном светодиоде (не SMD типа), длинная ножка всегда является «+» или же анодом. Для работы светодиода на него должна подаваться положительная полуволна. А короткая – катодом.

Для проверки необходимо переключатель прибора поставить в режим «Прозвонка» и установить красный щуп мультиметра на анод, а черный – на катод. В результате светодиод должен засветиться. Если этого не произошло, необходимо поменять полярность (черный на анод, а красный на катод).

Если присмотреться к светодиоду, то можно увидеть 2 кончика возле кристалла. Тот, который больше – катод, тот, что меньше – анод.
