Технология сборки теплового насоса типа вода-вода с отбором тепла из скважины

Отопление дома насосом воздух-вода

Примерно по подобной схеме выполнен монтаж теплового насоса в загородном доме нашего клиента. К слову сказать: работы нам было немного, так как система отопления уже была. Реализована на электрическом котле, уже выполнена разводка по всему дому. Оставалось выполнить:

• монтаж внешнего блока теплового насоса и гидромодуля внутри котельной;
• осуществить врезку в действующую систему отопления;
• провести настройку и пуск-наладку теплового насоса

А подобных домов — тысячи, в которых по причине отсутствия газа в качестве единственного источника тепла выступает электричество! Причём нет необходимости проведения каких-либо глобальных ремонтных работ или переделки всей системы. Полноценная система отопления дома тепловым насосом типа воздух-вода — это реальность, это недорого и отбивается примерно за 3 года эксплуатации!

В ваших силах снизить затраты на обогрев загородного дома в 3-4 раза за счёт использования теплового насоса воздух-вода. Мы готовы провести модернизацию вашей системы отопления и займёт это два всего дня!

Схема отопления дома тепловым насосом воздух-вода

Схема модернизации отопления дома. Дело было за малым: интегрировать в действующую систему современный инверторный и экономичный тепловой насос

Тепловой насос CooperHunter UNITHERM

В качестве базы заказчик выбрал одну из лучших на сегодня модель, которая позволяет эффективно обогревать коттедж даже при снижении температуры воздуха до -30 градусов.

Подставка под внешний блок теплового насоса

Можно ли смонтировать на фасаде? Да. Если у вас каменный дом. Или хотя бы бревно или брус от 150 мм. В противном случае (в каркасниках это сплошь и рядом) может возникнуть резонанс и гул. Поэтому ставим на подставку. Варим сами. Данном случае она ещё и сложной формы.

Место установки внешнего блока CH-HP14SINM

С тыльной стороны дома. Свободный обдув внешнего блока со всех сторон для адекватного воздухообмена и выхода на заданные значения по эффективности извлечения низкопотенциального тепла

Коллектор системы отопления

У заказчика всё сделано просто, но по уму. Вот и простенький коллектор для распределения потоков теплоносителя по системе. Это его внешний вид до подключения теплового насоса

Установка гидромодуля

Именно этот блок имеет встроенный теплообменник, где и происходит передача тепла от фреона к этиленгликолю (как в нашем случае). Плюс — автоматика, система защиты, встроенные электрические тены (на случай снижения эффективности при суровых морозах и высокой тепловой нагрузке)

Внешний вид системы отопления

У нас в штате компании и автоматчики (в смысле сотрудники, отвечающие за пуск-наладку), и инженера-теплотехники, которые могут выполнить расчёт и провести комплектацию объекта в зависимости от параметров самого объекта

Автоматика теплового насоса

Чем отличается использование рядного внешнего теплообменника от подобного гидромодуля? Наличием уже готовых решений (с точки зрения управления и автоматизации), заканчивая надёжностью. Можно управлять удалённо (со смартфона), подключить к системе «умный дом». Отопление дома насосом воздух-вода — это просто, комфортно и недорого!

Запуск и сдача системы отопления тепловым насосом заказчику

Система запускается, выводится на рабочий режим, проверяются все режимы работы и после этого подписывается акт выполненных работ. Началась гарантия

Подключение теплового насоса в контур отопления дома

На фотографии видно, что изменения были минимальны. Это, конечно, частный случай и касается объектов, где уже выполнен монтаж системы отопления Если же у вас стадия строительства, начальная стадия ремонта и вы задумались о создании эффективной системы отопления — мы предложим вам множество вариантов. Штатные проектировщики выполнят проект отопления, который и ляжет в основу договора. Мы занимаемся не только update`ом существующих, но и проектированием и монтажом систем отопления загородных домов с ноля.

Вот модели серии UNITHERM — самые популярные и востребованные при создании современных, высокоэффективных систем отопления загородных домов:

Фотография	Модель	кВт	до «минус»	Цена *	Монтаж **
	CH-HP8.0SINK3	8,0	-30	460000 Р	16400 руб.
CH-HP10SINK3	9,2	-30	480000 Р	16400 руб.
	1ф	12,0	-30	руб.
CH-HP12SINM3 3ф	12,0	-30	552000 Р	16400 руб.
1ф	14,0	-30	руб.
CH-HP14SINM3 3ф	14,0	-30	593000 Р	20900 руб.
1ф	15,5	-30	руб.
3ф	15,5	-30	руб.

* На оборудование предоставляется скидка от цены сайта по итогам создания коммерческого предложения.

** Установка внешнего блока и гидромодуля. Подключение к действующей или монтаж создаваемой системы отопления по итогам коммерческого предложения.

Оставьте заявку менеджеру, уверены, что вы останетесь с нами!

Принцип действия тепловых насосов

Принцип работы устройства для обогрева дома основан на том, что вещество (холодильный агент) может отдавать тепловую энергию либо забирать ее в процессе смены состояния. Эта идея заложена в основу функционирования холодильника (из-за этого задняя стенка прибора горячая).

Термонасос для отопления функционирует следующим образом:

1. Поступающий агент охлаждается на 5 градусов в испарительном отделе на основании энергии от носителя тепла.
2. Охлажденный агент поступает в компрессор, который в результате работы сжимает и нагревает его.
3. Уже горячий газ попадает в отсек для теплообмена, в котором он отдает собственное тепло отопительной системе.
4. Сконденсированный хладагент возвращается к старту цикла.

Устройство

Тепловой насос для отопления дома состоит из нескольких основных контурных элементов:

• контур с теплоносителем, который перемещает энергию от теплоисточника;
• контур с фреоном, который периодически испаряется, забирая тепловую энергию с первого контура, и снова оседает конденсатом, передавая тепло третьему;
• контур, где циркулирует жидкость, являющаяся переносчиком тепла для отопления.

Эксплуатация термо насоса для отопления дома является выгодной с финансовой точки зрения. Причина этого в том, что устройство не требует высокой мощности (соответственно, расход электричества не больше, чем у стандартного бытового прибора), однако при этом производится в 4 раза больше тепла по сравнению с потребляемой электроэнергии.

Также не требуется создавать отдельную линию проводки для подключения насоса.

Плюсы и минусы

Перед принятием решения, использовать тепловой насос или нет, следует ознакомиться с достоинствами и недостатками его работы. К главным плюсам теплового насоса относится:

• небольшой расход электричества на отопление дома;
• отсутствие необходимости регулярного осмотра и технического обслуживания, что делает затраты на эксплуатацию теплового насоса для отопления минимальными;
• допускается монтаж в любой местности. Насос может работать с такими источниками тепловой энергии, как воздух, почва и вода. Поэтому появляется возможность его установки практически в любое место, где планируется строительство дома. А в условиях отдаленности от газовой магистрали, устройство является самым подходящим методом обогрева. Даже если отсутствует электричество, функционирование компрессора можно обеспечить при помощи привода на основе бензина или дизеля;
• отопление дома осуществляется в автоматическом режиме. Не требуется добавлять топливо или проводить иные манипуляции, как, например, в случае с котельным оборудованием;
• отсутствие загрязнения окружающей среды вредными газами и веществами. Все применяемые холодильные агенты полностью безопасны и экологически пригодны;
• пожаробезопасность. Жителям дома никогда не будет угрожать взрыв или повреждение вследствие перегрева теплового насоса;
• возможность эксплуатации даже при условиях холодной зимы (до -15 градусов);
• качественный тепловой насос для отопления дома может служить до 50 лет. Замена компрессора требуется лишь раз в 20 лет.

Тепловой Насос ВЫГОДЕН или НЕТ?.. Кому не Стоит Покупать Тепловой Насос? (РАЗБОР)

Смотрите это видео на YouTube

Плюсы и минусы

Как и любое устройство, тепловые насосы имеют определенные недостатки:

1. Если температура окружающей среды опускается ниже 15 градусов, то насос работать не сможет. В таком случае потребуется монтаж второго теплоисточника. При очень низких температурных значениях включается котел, генератор или электрический обогреватель;
2. Высокая стоимость оборудования. Оно будет стоить примерно 350 000-700 000 рублей, еще такую же сумму придется потратить на создание геотермальной станции и установку устройства. Дополнительные монтажные работы не требуются только для теплового насоса, использующего воздух в качестве теплового источника;
3. Лучше всего устанавливать тепловой насос в сочетании с теплым полом или вентиляторными конвекторами, однако в старых зданиях потребуется перепланировка и возможно даже капитальный ремонт, что повлечет дополнительные затраты времени и средств. Если частный дом строится с нуля, такая проблема отсутствует;
4. При работе теплового насоса температура грунта, расположенного вокруг трубопровода с теплоносителем, снижается. Это становится причиной гибели некоторых микроорганизмов, участвующих в функционировании окружающей среды. Таким образом, некоторый ущерб экологии все же наносится, однако он существенно меньше урона от газо- или нефтедобычи.

Тепловой насос вода-вода из компрессора кондиционера

Этот тепловой насос из кондиционера несложно изготовить своими руками, но вам понадобиться помощь хорошего мастера по ремонту холодильной техники.  Для изготовления вам нужно приобрести:

• Рабочий компрессор от кондиционера. Это может быть новый, купленный в магазине, но вполне подойдет б/у, главное, чтобы он был рабочим и ресурс его еще не был выработан. Уточните, с каким хладагентом он работает: вам нужно будет заправлять систему.

• Гибкая медная труба двух диаметров (сечение небольшое, типа тех, что используются в холодильниках) с толщиной стенки не менее 1 мм. Больший диаметр используем для изготовления змеевика конденсатора (12 метров), меньший — для змеевика испарителя (10 м).

• Металлопластиковая труба для теплообменников (12 м + 10 м). В нее засовываем медные трубы, и по ним циркулирует теплоноситель. Так что внутренний диаметр должен быть прилично больше наружного диаметра меди.
• Терморегулирующий вентиль (ТРВ).
• Термоизоляционная поролоновая труба (12 м + 10 м). Внутренний диаметр такой, чтобы можно было засунуть металлопластиковую трубу.
• Шаблон для изготовления змеевика — толстостенная труба (можно газовый баллон).
• Фреон для заполнения системы.
• Каркас для монтажа составляющих.
• Контролирующая аппаратура: датчик давления фреона и температуры, устройство защиты от холостого хода насоса, электропускатель, таймер.

Все эти составляющие с платой за работу холодильщика (за сборку и пайку, заливку фреона) составили примерно 600$. Плюс затраты личного времени на обустройство входного контура и сборку.

Теперь приступаем к изготовлению самого теплового насоса.

1. Первыми можно сделать змеевики. Сначала медные трубы вставляете в металлопластиковые, сверху на металлопластик надеваете термоизоляцию. На шаблон наматываете витки трубы. Стараетесь расстояние между ними делать одинаковым.
2. На раме закрепляете выбранный компрессор (был использован б/у на 1,2 кВт потребляемой мощности, а производительность по холоду 3,8 кВт). Для установки использованы автомобильные сайлент-блоки.

1. Теперь нужно будет установить и соединить теплообменники с компрессором. Для этого желательно пригласить «холодильщика», владеющего техникой капиллярной сварки (еще неплохо бы, чтобы он разбирался в тепловых насосах, а то вам долго придется объяснять, что и к чему). Он же заполнит систему фреоном и отрегулирует ее. Если вы не обладаете достаточными знаниями и навыками, самому это будет сделать в высшей степени проблематично, а работа с фреоном, вообще может закончиться травмой. Поэтому ищите хорошего специалиста и доверьте эту часть работы ему.

Это после работы «холодильщика»

1. Дальше подключаем внешний контур и отопительный.
   1. К входу испарителя через тройник подключаем воду из внешнего источника.
   2. К выходу металлопластиковой трубы через аналогичный тройник воду отводим.
   3. Таким же образом подключаем отопительный контур к змеевику конденсатора.

2. Включаем систему — все должно работать. Но для нормальной работы необходимо будет еще контролировать наличие движения теплоносителя в первичном и отопительном контуре, температуру в них, контролировать давление фреона, чтобы можно было отследить утечку. Вообще, системе нужна надежная автоматика, а пока ее не подобрали можно поставить обычный пускатель. Но нужно помнить, что после любого отключения компрессор запускать можно только после того, как выровняется давление фреона в системе (10-15 мин).

Тепловой насос «воздух-вода» для дома

Особенностью систем «воздух-вода» является сильная зависимость температур теплоносителя в системе отопления от температуры источника — наружного воздуха. Эффективность подобного оборудования постоянно изменяется как в сезонном отношении, так и в погодных условиях. В этом проявляется существенное отличие аэротермальных систем от геотермальных комплексов, чья работа стабильна в течение всего срока службы и не зависит от внешних условий.

Кроме того, тепловые насосы типа «воздух-вода» способны как обогревать, так и охлаждать воздух в помещениях, что делает их востребованными в регионах с относительно холодными зимами и жарким летом. В целом, использование подобных систем наиболее эффективно в относительно теплых районах, а для северных областей требуется дополнительные средства обогрева (обычно используются электронагреватели).

Как работают тепловые насосы воздух-вода?

В основе работы теплового насоса типа «воздух-вода» положен принцип Карно. Говоря более понятным языком, используется конструкция фреонового холодильника. Хладагент (фреон) циркулирует в замкнутой системе, проходя последовательно стадии:

• испарения, сопровождающегося сильным охлаждением
• подогрева от тепла поступающего наружного воздуха
• сильного сжатия, при котором его температура становится высокой
• конденсации с переходом в жидкое состояние
• прохода через дроссель с резким падением давления и испарением

Для нормальной циркуляции хладагента необходимо иметь два отделения — испаритель и конденсатор. В первом температура низкая (отрицательная), для нагрева используется тепловая энергия из воздуха окружающей среды. Второе отделение служит для конденсирования хладагента и передачи тепловой энергии в теплоноситель системы отопления.

Роль поступающего извне воздуха — передача тепла в испаритель, где температура очень низкая и требует повышения для предстоящего сжатия. Тепловая энергия воздуха имеется даже при отрицательных температурах и сохраняется до тех пор, пока не произойдет понижение температуры до абсолютного нуля. Низкопотенциальные источники тепловой энергии позволяют получать высокую эффективность системы, но при сильном понижении наружной температуры до -20°C или – 25°C система останавливается и требует подключения дополнительного источника обогрева.

Достоинства и недостатки

Достоинствами тепловых насосов «воздух-вода» являются:

• простота установки, отсутствие земляных работ
• источник тепловой энергии — воздух — имеется везде, он доступен и совершенно бесплатен. Для работы системы требуется только электропитание для циркуляционного оборудования, компрессора и вентилятора
• тепловой насос можно конструктивно объединить с вентиляцией, что позволить существенно повысить эффективность работы обеих систем
• отопительная система безвредна для окружающей среды и не опасна в эксплуатационном отношении
• работа системы практически бесшумна, может управляться при помощи систем автоматики

Недостатками теплового насоса «воздух-вода» являются:

• ограниченность применения. Бытовые модели ТН требуют подключения дополнительных систем отопления уже при -7°C, промышленные образцы способны держать температуру до -25°C, что для большинства регионов России слишком мало
• зависимость эффективности системы от температуры наружного воздуха делает работу системы нестабильной и требует постоянной перенастройки режимов функционирования
• для питания вентиляторов, компрессоров и прочих устройств требуется подключение к стабильному источнику электроэнергии

Планируя использование подобной системы отопления и ГВС, необходимо учитывать эти особенности.

Расчет мощности установки

Порядок расчета мощности установки сводится к определению площади дома, подлежащей обогреву, подсчету необходимого количества тепловой энергии и подбору оборудования, соответствующего полученным значениям. Излагать подробную методику расчета нет смысла, поскольку она чрезвычайно сложна, требует знания многих параметров, коэффициентов и прочих значений. Кроме того, нужен опыт выполнения подобных расчетов, иначе результат окажется совершенно ошибочным.

Для решения проблемы рекомендуется использовать онлайн-калькулятор, найденный в сети. Пользоваться им легко, надо лишь подставить в окошечки свои данные и получить ответ. Если появились сомнения, расчет можно продублировать на другом ресурсе, чтобы получить сбалансированные данные.

Особенности работы

Многие простые вещи, которые окружают людей, являются источником энергии. Главное — это научиться правильно их использовать, тогда решить вопрос о том, как сделать тепловой насос своими руками, можно будет очень просто.

Для того чтобы прибор работал, температура среды должна быть выше 1 градуса тепла, при этом сохранять тепло почва способна даже на глубине и под снегом. Из земли или воздуха тепло перемещается к контуру отопления и используется по назначению.

Перед созданием теплого насоса нужно понять принцип его работы

Принцип работы прибора такой:

• трубопровод, находящийся под землей, наполняется водой, воздухом или грунтом, и за их счет нагревается;
• носитель тепла переходит в испаритель, затем передает его во внутренний контур;
• во внутреннем контуре имеется фреон, гликолевая смесь или спиртовая вода (хладагент). В испарителе вещество нагревается и преобразуется в газ;
• потом газообразное вещество переходит в компрессор, под высоким давлением сжимается и нагревается;
• нагретый газ переходит в конденсатор, после чего его энергия идет в теплоноситель отопительной системы дома;
• когда цикл преобразования хладагента в жидкость заканчивается, вещество теряет тепло и возвращается в систему.

Эффективность

С течением времени выгодность ТН становится все более очевидной из-за постоянного роста стоимости энергоносителей. Технологии тоже не стоят на месте.

Программирумые схемы управления домашней техникой с дистанционным доступом уже никого не удивляют. Тепловой насос органично встраивается в систему «умный дом», что позволяет уменьшить износ оборудования, продлить срок его службы.

Правильно подобранный и качественно смонтированный ТН — гарантия обеспечения теплом вне зависимости от времени года и рыночных колебаний уровня цен на энергоносители.

Но максимальной эффективности ТН может достичь, если определиться с выбором отопительной системы на ранних этапах проектирования здания. Тогда есть возможность выбрать оптимальные материалы и толщину ограждающих конструкций с нужной теплопроводностью и тепловой инерционностью.

Принцип работы ТН

Алгоритм работы ТН:

1. Система запускается – теплообменник повышает внутри себя температуру на 5 градусов, а затем из наружного контура во внутренний поступает нагретый фреон или аммиак.
2. Теплоноситель из первого блока преобразовывается из жидкости в газообразное состояние. Этот процесс происходит за счет того, что фреон может закипать даже при низких температурах.
3. Хладагент переходит из первого блока во второй, которым является компрессор: в нем газ сжимается, из-за чего происходит резкое повышение температуры.
4. Фреон падает в конденсатор при переходе в третий блок. В нем происходит передача высокой температуры от газа воде, которая находится в трубах домашней отопительной системы. После передачи газ теряет температуру, охлаждается и снова возвращается в жидкое состояние.
5. Фреон возвращается в первый блок. После этого процесс обогрева повторяется за счет отлаженной циркуляции системы.

Другие наши статьи в тему:

• Тепловой насос для отопления дома своими руками: принцип действия, подробная инструкция по монтажу.
• Разводка отопления от котла в частном доме: схема и инструкция для новичков.
• Какие бывают типы отопительных приборов: http://ksportal.ru/26-tipy-otopitelnyx-priborov.html

Принцип работы теплового насоса вода-вода

Тепловой насос воплотил в себе принцип цикла Карно. Он заключается в том, что движущееся вещество по замкнутой системе и меняющее под воздействием химических, физических или термических факторов свое агрегатное состояние из жидкого в газообразное высвобождает и поглощает огромное количество тепловой энергии. В роли рабочего вещества выступает тепловой носитель — вода из скважины или водоема.

Даже зимой в природных источниках на определенной глубине сохраняется положительная температура, поэтому из них круглый год можно извлекать тепловую энергию. Единственный недостаток установки – высокий расход электроэнергии и необходимость закупки дополнительного оборудования.

На схеме изображена траектория циркуляции воды и хладагента. Система позволяет получать тепловую энергию, независимо от сезона

Основные элементы теплового насоса вода-вода:

• компрессор;
• испаритель;
• конденсатор;
• расширительного индукционного клапана;
• автоматическая система, осуществляющая контроль показателей;
• множественные магистрали из медных труб;
• рабочее вещество (хладагент).

С помощью специального насоса вода поступает по трубкам из источника в тепловую установку, после чего взаимодействует с газом (фреоном), закипающим при температуре +2-3 градуса. Фреон поглощает часть тепла воды и всасывается компрессором, где во время сжатия его температура повышается.

Оборудование теплового насоса занимает немало места, но предоставляет возможность избавиться от коммунальной зависимости

Далее хладагент поступает в конденсатор, после чего горячее вещество нагревает воду до заданной температуры (от +40 до +80 градусов), которая транспортируется по трубам системы отопления. Охлажденная вода поступает в испаритель, затем сливается в приемную скважину. После прохождения конденсатора хладагент становится жидким и собирается на дне элемента, затем через дроссель возвращается в исходное место. Далее цикл повторяется.

Галерея изображений
Фото из
По конструктивному принципу тепловой насос это перевернутый холодильник. Только его испаритель погружен в воду, а нагреваемая часть находится на земле и вырабатывает тепло

Работа внутреннего блока геосистемы вода-вода направлена на нагрев теплоносителя для отопительных контуров и воды для горячего водоснабжения

Тепловые насосы, выпускаемые для обустройства малоэтажных построек, радуют небольшими габаритами. Используют они воду из открытых водоемов, скважин и антифриз из замкнутых систем, уложенных в земле

В зависимости от конструкции и технического оснащения тепловые насосы расходуют от 5 до 25% энергии, остальная энергия идет на обеспечение инженерных систем

Суть работы теплового насоса вода-вода

Внутренний блок геотермальной системы

Компактный тепловой насос для частного дома

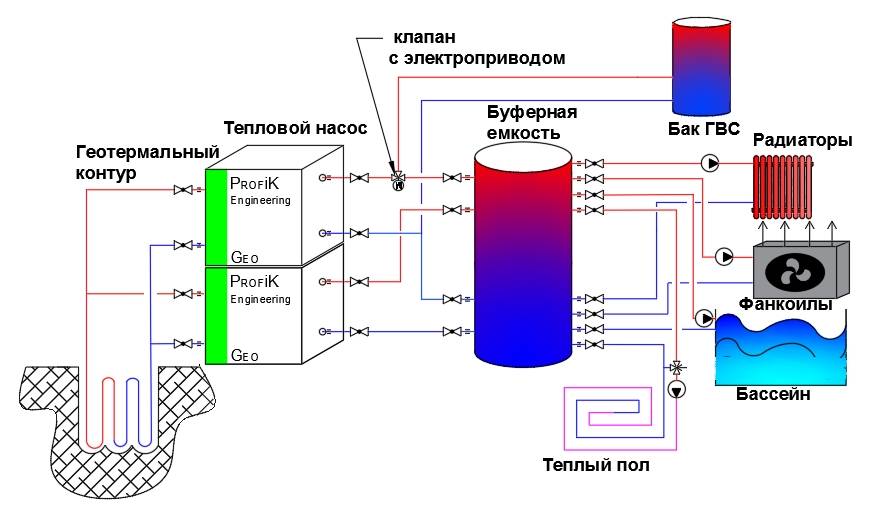

Экономная схема организации отопления

Самодельный тепловой насос

Проведенные исследования показали, что срок окупаемости оборудования напрямую зависит от отапливаемой площади. Если речь идет о доме в 400 квадратных метров, то это примерно 2-2,5 года. А вот для тех, кто имеет жилье площадью поменьше, вполне можно использовать самодельные насосы. Может показаться, что сделать такое оборудование сложно, но на самом деле это несколько не так. Достаточно закупить необходимые комплектующие, и можно приступать к монтажу.

Первым делом приобретается компрессор. Можно взять такой, какой на кондиционере. Монтируют его аналогичным образом на стену здания. Помимо этого, нужен конденсатор. Его можно соорудить самостоятельно или же купить. Если пойти первым методом, то понадобится медный змеевик толщиной не менее 1мм, его помещают в корпус. Это может быть подходящий по габаритам бак. После монтажа бак сваривается, и делаются нужные резьбовые соединения.

Что дешевле для отопления: электричество, газ или тепловой насос

Приведем затраты на подключение каждого из типа отопления. Для представления общей картины возьмем Московскую область. В регионах цены могут отличаться, но соотношение цен останется прежним. В расчетах принимаем, что участок «голый» — без проведеного газа и электричества.

Затраты на подключение

Тепловой насос. Укладка горизонтального контура по ценам МО – 10 000 рублей за смену экскаватора с кубовым ковшом (выбирает до 1 000 м³ грунта за 8 часов). Система для дома в 100 м² будет закопана за 2 дня (справедливо для суглинка, на котором можно снять до 30 Вт тепловой энергии с 1 м.п. контура). Порядка 5 000 рублей потребуется для подготовки контура к работе. В итоге, горизонтальный вариант размещения первичного контура обойдётся в 25 000.

Скважина выйдет дороже (1 000 рублей за погонный метр, с учётом монтажа зондов, обвязки их в одну магистраль, заправкой теплоносителем и опрессовкой.), но значительно выгоднее для будущей эксплуатации. При меньшей занятой площади участка возрастает отдача (для скважины 50 м – минимум 50 Вт с метра). Покрываются потребности насоса, появляется дополнительный потенциал. Поэтому вся система будет работать не на износ, а с некоторым запасом мощности. Разместить 350 метров контура в вертикальных скважинах – 350 000 рублей.

Газовый котёл. В Московской области за подключение к газовой сети, работы на участке и монтаж котла «Мособлгаз» запрашивает от 260 000 рублей.

Электрический котел. Подключение трёхфазной сети обойдётся в 10 000 рублей: 550 – местным электросетям, остальное – на распределительный щит, счётчик и прочее наполнение.

Потребление

Для работы ТН с тепловой мощностью 9 кВт требуется 2.7 кВт/ч электроэнергии – 9 руб. 53 коп. в час,

Удельная теплота при сгорании 1 м³ газа – те же 9 кВт. Бытовой газ для МО выставлен по 5 руб. 14 коп. за куб.

Электрокотёл потребляет 9 кВт/ч = 31 руб. 77 коп. в час. Разница с ТН – почти в 3,5 раза.

Эксплуатация

• Если подведён газ, то наиболее рентабельный вариант для отопления – газовый котёл. Стоит оборудование (9 кВт) минимум 26 000 рублей, месячная оплата за газ (по 12 ч/сутки) составит 1 850 рублей.
• Мощное электрооборудование выгоднее с точки зрения организации трёхфазной сети и приобретения самого оборудования (котлы – от 10 000 рублей). Тёплый дом будет стоить 11 437 рублей за месяц.
• С учётом первоначальных вложений в альтернативное отопление (оборудование 275 000 и монтаж горизонтального контура 25 000), ТН, расходующий электричества на 3 430 руб/месяц, окупится не ранее чем через 3 года.

С подробными расчётами в пользу эксплуатации теплового насоса можно ознакомиться, просмотрев видео от производителя:

Некоторые дополнения и опыт эффективной эксплуатации освещены в этом ролике:

Как изготовить тепловой насос самостоятельно

Хорошо разобравшись в том, как работает тепловой насос типа вода-вода, можно изготовить такое устройство своими руками. Фактически самодельный тепловой насос является набором готовых технических устройств, правильно подобранных и соединенных в определенной последовательности. Чтобы тепловой насос, изготовленный своими руками, демонстрировал высокую эффективность и не вызывал проблем при эксплуатации, необходимо выполнить предварительный расчет его основных параметров. Для этого можно воспользоваться соответствующими программами и онлайн-калькуляторами на сайтах производителей подобного оборудования или обратиться к профильным специалистам.

Схема самодельного теплового насоса

Итак, чтобы изготовить тепловой насос своими руками, надо подобрать элементы его оснащения по предварительно рассчитанным параметрам и выполнить их правильный монтаж.

Компрессор

Компрессор для теплового насоса, изготавливаемого собственноручно, можно взять из старого холодильника или сплит-системы, обращая при этом внимание на мощность такого устройства. Преимуществом использования компрессоров от сплит-систем является низкий уровень шума, создаваемого при их работе

Конденсатор

В качестве конденсатора для самодельного теплового насоса можно использовать змеевик, демонтированный из старого холодильника. Некоторые делают его самостоятельно, используя сантехническую или специальную холодильную трубку. В качестве емкости, в которую надо поместить змеевик конденсатора, можно взять бак из нержавейки объемом приблизительно 120 литров. Чтобы поместить в такой бак змеевик, ее предварительно разрезают на две половины, а затем, когда монтаж змеевика выполнен, сваривают.

Самодельный конденсатор из нержавеющего бака и теплообменник из медной трубки

Очень важно перед выбором или самостоятельным изготовлением змеевика рассчитать его площадь. Для этого нужна следующая формула:. П3 = MТ/0,8PТ

П3 = MТ/0,8PТ

Параметрами, используемыми в данной формуле, являются:

• МТ – мощность создаваемого тепловым насосом тепла (кВт);
• PТ – разница между температурами на входе в тепловой насос и на выходе из него.

Испаритель

В качестве емкости для испарителя можно использовать простую пластмассовую бочку вместимостью 127 л с широкой горловиной. Для создания змеевика, площадь которого определяется по такой же схеме, как и для конденсатора, также используется медная трубка. В изготовленных в домашних условиях тепловых насосах, как правило, применяют испарители погружного типа, в которые сжиженный фреон поступает снизу, а превращается в газ в верхней части змеевика.

Подачу и сток воды можно сделать из обычных канализационных труб, а саму бочку-испаритель закрепить на стене посредством кронштейнов

Очень аккуратно с помощью пайки при самостоятельном изготовлении теплового насоса следует выполнять монтаж терморегулятора, так как данный элемент нельзя нагревать до температуры, превышающей 100 градусов Цельсия.

Для подвода воды к элементам самостоятельно сделанного теплового насоса, а также ее отвода используются обычные канализационные трубы.

Тепловые насосы вода-вода, если сравнивать их с устройствами типа «воздух – вода» и «земля – вода», более простые по своей конструкции, но при этом более эффективные, поэтому оборудование именно данного типа чаще всего изготавливают самостоятельно.

Выводы и полезное видео по теме

У нас тепловые насосы пока еще не особенно распространены, однако уже можно найти умельцев, способных поделиться опытом самостоятельного изготовления подобных систем. Предлагаем подборку полезных видеоматериалов.

Особенности подключения, эксплуатации самодельного теплового насоса:

Видеоотзыв о работе самодельной отопительной системы из кондиционера:

Схемы обогрева с теплонасосами не всегда рентабельны и удобны, поэтому обязательно взвесьте плюсы и минусы отопления этого типа.

Если придете к выводу, что такая система подойдет для вашего дома, не торопитесь тратить огромные суммы на готовую установку и соберите конструкцию самостоятельно. Это не так уж и сложно, требует гораздо меньших денежных вложений, а эффект может превзойти все ожидания.

Собираетесь собрать тепловой насос собственноручно, но не знаете с чего начать? Или может уже доводилось собирать подобную конструкцию и есть необходимые знания, которыми вы можете поделиться с нашими читателями? Оставляйте, пожалуйста, комментарии, задавайте вопросы в расположенном ниже блоке.

Рассмотрим варианты изготовления теплового насоса своими руками
