Проведение зимнего водопровода на даче

Что следует знать о ПВХ трубах

Под понятием пластиковых труб понимают многие их разновидности. Существует большое количество разновидностей пластика, каждый имеет свои особые эксплуатационные качества. Довольно большой популярностью пользуются трубы ПВХ. Они являются оптимальным решением на момент создания водопровода или канализационного отвода. Как ранее было отмечено, повышение температуры может стать причиной увеличения показателя гибкости. Именно поэтому производители указывают:

  1. Для холодной воды выбирают ПВХ.
  2. Для горячей воды можно прокладывать исключительно ХПВХ.

Кроме этого для холодной воды используют еще и ХПВХ.

Определение номинального давления

Если металлические трубопроводы могут выдерживать достаточно большой показатель давления, то с пластиковыми все немного иначе

При приобретении пластиковых труб уделяют внимание показателю номинального давления, который обозначается PN. Рекомендуется для холодной воды приобретать PN 10 и PN16, для горячей подходят PN20 и PN25

Для горячей устанавливают варианты исполнения с большим показателем номинального давления по причине снижения прочности из-за нагрева материала

Для горячей устанавливают варианты исполнения с большим показателем номинального давления по причине снижения прочности из-за нагрева материала.

Простой способ монтажа летнего водопровода

Весь процесс прокладки летнего трубопровода воды не отнимет много времени. В первую очередь определитесь с его расположением, выбрав из следующих вариантов:

  1. Наземное, при котором линия проводится непосредственно по поверхности почвы. Преимущества такого решения вы оцените при монтаже и демонтаже, так как они выполняются очень быстро и легко. Но при этом остается всегда возможность поломки системы по причине механического прямого воздействия.
  2. Заглубленное, которое отличается расположением самого трубопровода на небольшой глубине в земле, но все вентили для регулирования подачи воды при этом остаются на поверхности. Такой вариант более приемлем ввиду своей надежности. Свободный доступ ко всем элементам при этом остается.

Технология

Для того чтобы собрать такую систему выполните следующие действия:

  1. Спроектируйте заранее линию укладки — схему водопровода на даче, таким образом, чтобы система не мешала и при этом располагалась с небольшим уклоном.
  2. Установите насосную систему.
  3. Подключите ее к источнику воды.
  4. Разложите по всей линии подачи жидкости к нужному объекту шланги или пластиковые трубы.
  5. Соедините их при помощи патрубков и фитингов.
  6. На определенном расстоянии по всей длине магистрали врежьте запорные вентили, чтобы иметь возможность регулировать интенсивность и зону подачи.

Как разморозить пластиковую трубу в помещении

Когда мы говорим, что замерзли пластиковые трубы внутри помещения, это означает, что к ним есть свободный доступ. Например, они могут быть расположены на чердаке или в подвале, то есть, в таких местах, где отсутствует отопление.

В этом случае процесс разморозки может быть выполнен несколькими способами:

С помощью горячей воды. Замерзший участок обматывают тканью и поливают горячей водой. Время работы зависит от протяженности ледяной пробки. Размороженную трубу необходимо укрыть утеплителем во избежание ее повторного замерзания.

  • При помощи строительного термофена. Струя теплого воздуха направляется от фена на поверхность трубы. Несмотря на высокую эффективность данного способа, такая работа считается опасной. Если воздух будет слишком горячим, то ПВХ может просто расплавиться. Поэтому температуру фена необходимо выставить на минимум.
  • С использованием электрообогрева. Металлопластиковая труба обматывается электрическим нагревательным проводом, который подключается к электросети. Провод наматывается витками. При наличии небольшого замерзшего участка разморозка происходит достаточно быстро. Отогрев пластикового водопровода занимает до 3 часов.

Монтаж своими руками

Монтаж капитального водопровода на дачном участке проводят согласно выбранной схеме. Забор воды осуществляют из скважины, колодца, речки, поселковой или городской центральной магистрали. Для обеспечения постоянного давления в системе устанавливают насосную станцию. Комплект включает:

  • насос;
  • запорную аппаратуру;
  • реле и указатель давления.

Необходимые инструменты

Для обустройства капитального водопровода собственными руками потребуются:

  • штыковая лопата для рытья траншей;
  • разводной или газовый ключ;
  • резак и ножницы;
  • строительный уровень;
  • колышки, шнур, рулетка.

При соединении непосредственно компрессионными фитингами никаких дополнительных инструментов не потребуется. Для горячего способа стыковки необходимо подготовить специальный сварочный утюг, который нагревает торцы труб.

Фитинговые соединения

Для соединения труб из ПНД применяют муфты 2 типов:

  1. Компрессионные муфты накручивают на резьбу двух соединяемых участков. Герметизация элементов происходит через каучуковые уплотнители.
  2. Диффузионные (электросварные) муфты. Применяют при температурной спайке специальным аппаратом.

Компрессионные муфты накручивают исключительно вручную. Разводные ключи могут повредить соединительные элементы.

Потребуется такие фитинги:

  • соединительный для состыковки;
  • переходный для соединения труб разного диаметра;
  • заглушка, для отключения части водопровода от контура.

Дополнительно закупают дождевальные головки, капельную систему полива, поливочные пистолеты.

Порядок выполнения работ

Непосредственно перед монтажом труб проверяют протяженность будущей магистрали на участке. Для этого план-схему переносят на грунт, размечают магистраль при помощи колышек и маркировочного шнура, роют траншеи. Повторно измеряют длину магистрали и закупают необходимое количество труб и фитингов.

Алгоритм выполнения работ предельно простой:

  1. Роют траншеи с уклоном в месте подсоединения под небольшим углом и постепенно выводят рвы в горизонтальную плоскость.
  2. Дно траншеи уплотняют песчаной подушкой и стелят гидроизоляцию.
  3. Распиливают трубы на части нужной длины. Подсоединяют к точке водозабора и делают разводку по участку. Отрезки утепляют.
  4. После монтажа трубопровода его соединяют с приспособлениями для пуска воды.

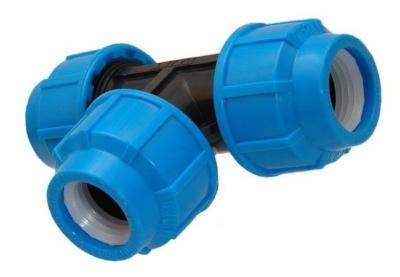

Компрессионный фитинг

Фитинг компрессионного типа устанавливают в таком порядке:

  1. Муфту разбирают, вытягивают зажимную часть и прокладку.
  2. Прокладку и зажим устанавливают обратно на фиксирующие выступы.
  3. Элементы узла состыковывают, фитинг навинчивают вручную, без усилий.

Если соединение элементов водопровода производят температурным методом, используют сварочный аппарат. Необходимо соблюдать следующие правила:

  1. Трубы на стыке очищают, обезжиривают, сушат.
  2. Работают при t, не меньше +5°С.
  3. На изделиях диаметром от 50 мм снимают фаску.

Ввод в колодец или скважину

Насосную станцию устанавливают как можно ближе к заборной вертикальной трубе, выходящей из колодца. Ввод ПНД трубы в колодец производят через проходную металлическую муфту — гильзу. Это защищает водопровод от разрушения при расширении и сужении материалов трубы и колодца при сезонных колебаниях температур. Подводящую магистраль крепят к насосной установке после того, как плотно зафиксируют её к полу.

Водопровод подключают к отводу, идущему за реле давления. Между отводом и магистральной водопроводной линией оборудуют сборное колено. Для этого муфту с резьбой МРН паяют на отрезок трубы. Готовый переходник герметично устанавливают на отвод к реле. Для изоляции стыков используют ФУМ-ленту. На скважину монтируют оголовок.

При обустройстве капитальной системы на поворотах оборудуют смотровые колодцы для ревизии и ремонта.

Утепление трубопровода

Делая водоснабжение частного дома из колодца и скважины трубопровод можно заложить на совсем небольшой глубине — 40-50 см — этого вполне достаточно. Только укладывать трубы в такую неглубокую траншею нужно утепленными. Если хотите сделать все основательно, то дно и бока траншеи выкладываете каким-либо строительным материалом — кирпичом или строительными блоками. Сверху все прикрывается плитами.

Пример укладки труб выше глубины промерзания в подготовленной канаве. Утепление водопровода проводится специальным утеплителем, с подходящим внутренним диаметром

При желании можно засыпать грунт и посадить однолетники — при необходимости грунт легко снять и свободный доступ к трубопроводу обеспечен.

Утеплитель для водопроводных труб

Использовать можно два типа утеплителей:

  • специальные энергосберегающие оболочки, сформованные в виде труб, их еще называют «скорлупа для труб»;
  • рулонный материал — обычный утеплитель в виде рулонов, который используют для стен, кровли и т.п.

Теплоизоляцию для труб в виде скорлупы делают из следующих материалов:

  • Пенополистирол — множественные гранулы сплавляются между собой. Получается довольно жесткий и прочный материал с хорошими теплоизолирующими характеристиками.
  • Экструдированный пенополистирол — ячейки материала имеют закрытую структуру (маленькие шарики). Это придает материалу еще и водоотталкивающие свойства, а также более высокие теплоизолирующие свойства. Это — один из лучших материалов с высокой степенью изоляции, но его недостаток — высокая цена.
  • Пенопласт — один из вариантов пенополистирола — имеет неплохие характеристики по теплоизоляции, но отличается небольшой прочностью. Потому нуждается в защите — давления не выносит. Зато стоит немного. Если укладывать трубы будете в траншею со стенками из кирпича или бетона, его вполне можно использовать.

Электрические проточные водонагреватели

В проточных водонагревателях для дачи вода не накапливается, она греется при протекании через теплообменник. И электричество потребляется только во время использования горячей воды.

Проточные устройства оборудованы специальной нагревательной спиралью или ТЭНом. Спиральный нагревательный элемент греет воду до 45 градусов и нуждается в разогреве. Но он хорошо работает при жесткой воде и его не нужно чистить. ТЭНовые проточные приборы нагревают воду очень быстро до 60 градусов, благодаря этому экономится электричество.

Проточные водонагреватели для дачи имеют такие положительные качества:

  • обеспечивают неограниченное потребление горячей воды;
  • компактные, их легко снять и увезти на зиму;
  • не сушат воздух;
  • не требуют специального обслуживания.

Укладка труб ниже глубины промерзания

Трубопровод рекомендуется прокладывать в грунте без дополнительного искусственного обогрева при его промерзании на глубине до 170 см. Укладка зимнего водопровода своими руками на даче выглядит следующим образом:

  • необходимо выкопать траншею на 25 см глубже точки промерзания;
  • на ее дно помещается песок толщиной 10 см;
  • далее укладывается техническая труба имеющая диаметр больше чем у водопровода, в ней должна поместиться теплоизоляция;
  • в нее помещается водопровод, обернутый в специальный теплоизоляционный материал;
  • идеальным решением будет использовать трубопровод без соединений в труднодоступных местах, это оградит владельцев от возможного незапланированного ремонта и лишних финансовых затрат.

Важно не допустить попадание грунта внутрь технического трубопровода. Среди материалов трубопровода может использоваться металл, различные его сплавы, однако самым подходящим считается полиэтилен низкого давления. Он не поддается коррозии, труднее промерзает и меньше засоряется

Он не поддается коррозии, труднее промерзает и меньше засоряется

Среди материалов трубопровода может использоваться металл, различные его сплавы, однако самым подходящим считается полиэтилен низкого давления. Он не поддается коррозии, труднее промерзает и меньше засоряется.

При возможности выбора, толщина стенок трубопровода должна быть как можно больше. Глубина промерзания грунта высчитывается исходя из температурного режима самых холодных дней за последнее десятилетие.

Монтаж глубинного насоса

Чтобы вода могла выкачиваться из колодца, вам понадобиться установить в этом сооружении гидравлический насос глубинного типа. Обычно для его установки используется вариант с подвешиванием на тросе. Для этого из стальных уголков сваривается специальная конструкция, которая укладывается на бетонные кольца колодца. К ним она крепится при помощи анкеров.

Работу по установке и подключению насоса ведут в таком порядке:

  1. Насос устанавливается на конце отрезка трубы, при помощи которой он будет соединяться с уголком.
  2. Затем разматывается кабель электропитания прибора.
  3. На выходное отверстие устанавливается специальный клапан, который будет защищать систему от обратной подачи воды.
  4. К клапану прикрепляется муфта, а к ней труба.
  5. Кабель питания приматывается к трубе посредством изоленты.
  6. Вся конструкция погружается в водозаборное сооружение.
  7. Страховочный трос прикрепляется к раме из стальных уголков.
  8. Затем трубопровод стыкуется при помощи углового элемента с трубой агрегата, а кабель электропитания выводится сверху либо укладывается в траншею.

Если вы планируете использовать не глубинный насос, а насосную станцию, то для функционирования системы в зимнее время подключение насоса к трубопроводу обустраивается в специальном приямке. Его габариты 0,75х0,75 м и глубина 100 см. Днище приямка нужно тщательно утрамбовать и засыпать щебнем либо забетонировать, а стенки укрепить кирпичом или досками. Трубы заводятся в приямок и там подключаются к установленному насосу. Для защиты от холода приямок необходимо основательно утеплить.

План действий

  1. Определить источник забора воды (откуда нужно будет подводить воду: колодец, скважина, централизованный водопровод)
  2. Определить из какого материала будет выполнен ввод водопровода в частный дом и разводка водоснабжения внутри дома
  3. Определить места потребителей воды (рукомойник, стиральная машинка, ванная, унитаз и так далее)
  4. Нарисовать схему будущего водовода
  5. Определить свои денежные ресурсы (от этого зависит, кто будет выполнять работу и из какого материала будет выполнена разводка водоснабжения).

Данных действий будет достаточно для того, чтобы провести воду в дом, не усложняя этот процесс.

Какие трубы подойдут

Еще лет 20 назад незаменимы были стальные трубы. Сегодня же их почти не используют: слишком дорого и непрактично. Железные трубы очень сильно ржавеют. Поэтому придумали альтернативу — пластиковые трубы. Но пластик бывает разный. Рассмотрим изделия из него.

ПНД изделия

Самый популярный материал для труб — полиэтилен низкого давления. Их плюс в том, что они не требуют дополнительного монтажа. Фитинги для сборки ПНД имеют резьбу и закручиваются руками.

Преимущества материала заключаются в следующем:

  • Срок пользования — 50 лет.
  • Не поддаются коррозии и не гниют.
  • Если в них замерзнет вода, то трубы не лопнут, при оттаивании вернутся в прежнее положение.
  • Гладкая внутренняя поверхность. Это нужно для того, чтобы меньше терялось давление при транспортировке и на стенках не скапливались отложения.
  • Удобная сборка.

ПНД, конечно же, имеет несколько недостатков:

  • Плохая переносимость нагрева (кроме труб из сшитого полиэтилена).
  • Низкая прочность — ходить по ним нельзя.

Трубы ПНД сваривают «утюгом» — специальным аппаратом, еще можно соединять их с помощью фитингов. Тройники, переходники, куски труб соединяются при помощи резьбовых соединений. Такое соединение может показаться непрочным, но это не так.

Трубы отличаются по рабочему давлению:

  • Л — легкие, до 2,5 атм.
  • СЛ- средне — лёгкие, выдерживают до 4 атм.
  • Средние — С, до 8 атм.
  • Тяжелые — Т, от 10 атм и выше.

Для монтажа водопровода используют классы СЛ и С. Диаметр труб бывает 32, 40 и 50 мм. Еще трубы различаются по плотности: 63, 80 и 100 ПЭ.

ПВХ материалы

Еще один вид труб, используемых для водоснабжения, — поливинилхлорид. Они дешевле, чем ПНД трубы, соединяются при помощи сварки на клей. Шов при этом выдерживает 12−15 атм. Срок эксплуатации такой же, как и у ПНД.

Характеристики, которыми обладает материал:

  • Используется при температуре от -15 градусов до +45.
  • Плохо переносит замерзания.
  • Средне чувствителен к ультрафиолету.

У ПВХ труб есть несколько очень важных достоинств:

  • Легкий монтаж труб, гибкость.
  • Гладкая внутренняя поверхность.
  • Не подвержен влиянию коррозии.
  • Малогорюч.

Как и у любого материала, у ПВХ труб есть свои минусы:

  • Верхний предел +45 градусов.
  • Сложен в утилизации, так как вреден.
  • Непрочен.

Трещины и царапины сильно снижают прочность ПВХ труб, резьбовые соединения непрактичны. Если разводка труб по участку — несложное дело, то обвязка оборудования — задача трудная. Из-за этого недостатка ограничивается использование материала для наружных водопроводов, поэтому такие трубы используют чаще для внутренней проводки, где риск повредить трубы минимален.

Полипропиленовые продукты

Еще один материал, который можно применять в качестве труб, — полипропилен. Он тоже относится к разновидности пластика. Соединяются трубы при помощи муфт и пайки — существуют специальные паяльники, с помощью которых греют пластик на двух элементах, затем соединяют их. Получается монолитная конструкция. Паяльник необязательно даже покупать, можно взять напрокат в магазине, где продаются трубы и фитинги для них.

Недостаток у полипропиленовых труб один — дорогие фитинги.

Простой способ монтажа летнего водопровода

Весь процесс прокладки летнего трубопровода воды не отнимет много времени. В первую очередь определитесь с его расположением, выбрав из следующих вариантов:

  1. Наземное, при котором линия проводится непосредственно по поверхности почвы. Преимущества такого решения вы оцените при монтаже и демонтаже, так как они выполняются очень быстро и легко. Но при этом остается всегда возможность поломки системы по причине механического прямого воздействия.
  2. Заглубленное, которое отличается расположением самого трубопровода на небольшой глубине в земле, но все вентили для регулирования подачи воды при этом остаются на поверхности. Такой вариант более приемлем ввиду своей надежности. Свободный доступ ко всем элементам при этом остается.

Технология

Для того чтобы собрать такую систему выполните следующие действия:

  1. Спроектируйте заранее линию укладки — схему водопровода на даче, таким образом, чтобы система не мешала и при этом располагалась с небольшим уклоном.
  2. Установите насосную систему.
  3. Подключите ее к источнику воды.
  4. Разложите по всей линии подачи жидкости к нужному объекту шланги или пластиковые трубы.
  5. Соедините их при помощи патрубков и фитингов.
  6. На определенном расстоянии по всей длине магистрали врежьте запорные вентили, чтобы иметь возможность регулировать интенсивность и зону подачи.

Устройство и утепление ввода в дом

Для защиты от промерзания трубопровод запускается в дом через специальную муфту

Проложенный от колодца трубопровод необходимо завести в дом. Для этого в фундаменте сооружения пробивается отверстие большего диаметра, чем размер труб. Как правило, именно в месте входа трубопровода в дом система чаще всего промерзает, поэтому утеплению этого места стоит уделить максимум внимания. Для защиты от промерзания трубопровод запускается в дом через специальную муфту. Это такая же труба, только большего диаметра. Если вы используете трубы диаметром 32 мм, то муфту возьмите с сечением 50 мм.

Для утепления места ввода труб используется обычная верёвка. Она забивается в просвет между трубой и муфтой и тщательно уплотняется. Дополнительно место ввода изолируется монтажной пеной, герметиком или обычным глиняным раствором.

Горячая вода – это комфортно

Накопитель горячей воды – бойлер или проточный нагреватель? Всё зависит от количества людей, находящихся на даче, времени их пребывания. Для двух или даже трёх человек, посещающих дачу по выходным дням, достаточно будет проточного нагревателя. Он нагревает воду мгновенно.

Электроводонагреватель позволит пользоваться горячей водой через несколько часов после включения. Утеплённый бак температуру воды держит достаточно долго после выключения. При кратковременных заездах такой график неудобен. Разумный компромисс – иметь два источника горячей воды, пользоваться ими по ситуации.

Постоянный подземный водопровод

Выполняя проектирование неразборного водопровода, в первую очередь определите, через какие участки он будет прокладываться, от этого во многом зависит глубина его заложения:

Постоянный подземный водопровод

  • При прокладке под газонами, садовыми дорожками и другими участками, где не предполагается регулярная обработка (вспахивание, копка) земли, вполне достаточно проложить трубу на глубине 20-25 см.
  • Если же линия проходит через огородные грядки, такой глубины недостаточно, при выполнении дачных работ существует большая вероятность повреждения линии садовым инструментом. В этом случае водопровод стоит углубить не менее чем на 40-50 см.

Современные производители предлагают широкий выбор материалов, которые можно использовать для монтажа дачных водоводов.

Наиболее популярны на данный момент такие трубы для летнего водопровода:

  • Традиционная сталь, имеющая, правда, значительную стоимость. Кроме того, применение таких труб при невозможности полного слива воды на зимний период нецелесообразно, при промерзании водовода он приходит в негодность (трубы попросту лопаются при замерзании воды в них).
  • Полипропиленовые трубы считаются более доступным и приемлемым вариантом. Они имеют небольшой вес, их просто доставить на участок, соединение осуществляется методом диффузионной сварки при помощи простейшего оборудования.
  • Трубы из полиэтилена (которые уже упоминались в связи с возможностью применения для монтажа разборных поверхностных сетей), считаются одним из самых приемлемых по стоимости материалов. Они достаточно долговечны, легко монтируются.

Основные недостатки постоянного летнего водопровода заключаются в необходимости выполнения земляных работ (хоть и в небольшом объеме), а также остающейся возможности хищения (правда это касается в основном стальных труб, именно поэтому применение полимерных материалов считается наиболее целесообразным).

Как утеплить трубу с холодной водой

Рассмотрим, как можно своими руками утеплить трубу холодного водопровода. Работа начинаются с проведения замеров и выбора утеплителя. Измеряется длина трубы и её диаметр. Если планируется использовать рулонный утеплитель, например минеральную вату, измерять диаметр трубопровода не нужно, так как это не принципиально. В случае с трубчатым утеплителем длина и диаметр трубопровода важны.

Для того чтобы правильно утеплить трубу, необходимо соблюдать несколько рекомендаций мастеров и производителей теплоизоляционных материалов:

  1. Не должно оставаться неутепленных участков.
  2. На всем протяжении трубопровода, утеплитель должен быть надежно зафиксирован.
  3. Стыки теплоизоляции с фольгированным покрытием необходимо проклеивать металлическим скотчем.
  4. Если в системе имеются краны, они должны полностью закрываться теплоизоляционным материалом.

Нарезать утеплитель удобно обычным ножом для бумаги. Для фиксации подойдут скотч или пластиковые стяжки. Некоторые производители в комплекте с утеплителем поставляют крепления, предназначенные для его фиксации, как правило, это пластиковые клипсы. Шаг установки клипс крепления не должен превышать 15 см.


Клипсы для утеплителя труб

Если для надежного утепления требуется изготовить каркас (короб), его можно сделать из досок. Деревянная конструкция жесткая и не требует дополнительной защиты от механических повреждений. Также можно изготовить короб из пенопласта, он менее прочный, но дополнительно защищает трубопровод от промерзания. Для крепления листов пенопласта между собой удобно использовать монтажную пену, дополнительно она избавит конструкцию от проникновения холода, т.к. заполнит щели между элементами каркаса.
