Кирпичные печи для дома чертежи с порядовками — для самостоятельной кладки

Место для печи в доме

От места установки печи будет зависеть ее эффективная работа. Лучшим расположением будет пересечение всех стен в доме. При не большей площади, можно будет эффективно обогреть все пространство. Чем ближе будет находиться печь к выходу, тем лучше. Нагреты воздух будет препятствовать попаданью холодного воздуха с наружи. К тому же, в таком случае будет проще доставлять топливо для топки.

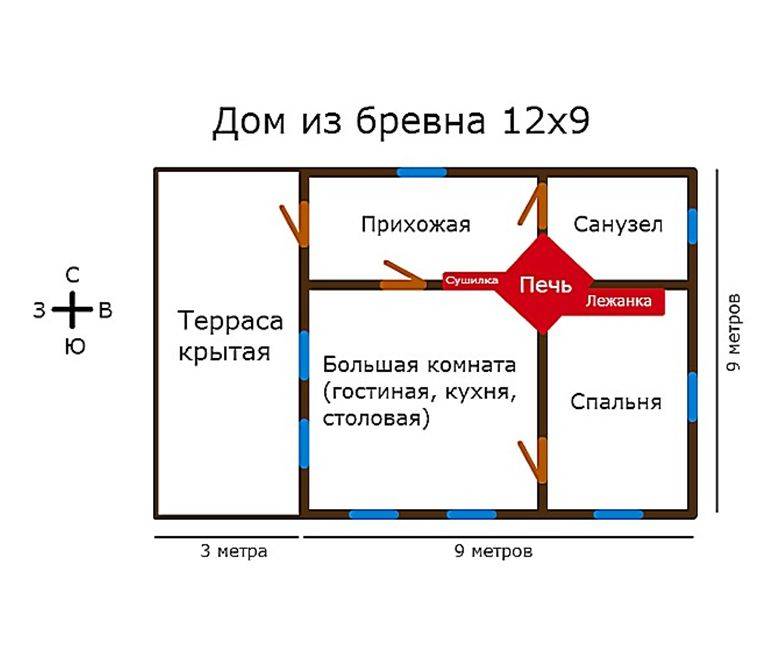

Пример:

Факторы, которые нужно учитывать:

• Конструкция должна быть установлена так, чтобы можно было добраться до всех боковых частей. Это нужно, для правильной эксплуатации и возможности полноценной чистки.
• Печь не должна быть часть общего фундамента дома, так как ее фундамент будет испытывать совершенно другие типа нагрузок.
• Расположение должно быть таким, чтобы труба дымохода не упиралась в балки перекрытия. Это нужно рассчитать при строительстве дома или же при укладке фундамента к печи.
• Перед дверцей топочной части должен находится напольный настил, выдерживающий возгорания. (лист металла или керамическая плитка), для предотвращения случайных возгораний.

Виды печей для дома

Классификация по целевому использованию

1. Отопительные. Такие печи используют только для отопления помещения в качестве единственного или же дополнительного нагревателя. Отопительные печи осуществляют циркуляцию и прогрев воздуха.
2. Отопительно-варочные. Такие печи можно использовать и для прогрева помещения, и для приготовления пищи вместо плиты.

Классификация в зависимости от конструкции

Прямоточные.

Принцип работы таких печей заключается в следующем: воздух перемещается в поддувало, идет вверх и, минуя колосник, выходит через трубу.

Минусы прямоточных печей:

Низкий КПД, ввиду того, что вместе с холодным воздухом из печи уходит и теплый, который еще можно было бы использовать для нагрева помещения.

Плюсы:

За счет того, что такие печи делают их кирпича, который хорошо держит тепло, помещение прогревается равномерно и задерживает тепло.

Канальные.

Такой вид печей – усовершенствованные прямоточные. То есть, за счет множества каналов, теплый воздух не сразу уходит в трубу, а, следуя по ним, прогревает помещение. При установлении канальных печей следует учитывать линейную зависимость коэффициента полезного действия от длины и числа каналов.

Колпаковые.

Такие печи служат для задержания тепла в помещении. Теплый воздух, в соответствии с законами физики, стремится вверх, где его удерживает колпак. Остывая, воздушные потоки тяжелеют и опускаются вниз. И, так как холодный воздух больше не нужен, он выходит через подвертку.

Плюсы колпаковых печей:

• Обеспечивают равномерный прогрев помещения за счет своей конструкции.
• Сажу с легкостью можно убрать, так как она скапливается в одном месте – под колпаком.

Классификация в зависимости от материала

Кирпичные

Плюсы:

• Автономность. То есть, один раз «заправив» печь, можно не беспокоиться о ней еще долго.
• Удержание тепла. Кирпичные сооружения плохо проводят тепло, поэтому оно долго остается в них.

Минусы:

Долго разогреваются.

Чугунные

Плюсы:

• Легко устанавливаются, не требуют наличия фундамента.
• Не пожароопасные.
• Компактные.
• Быстро нагреваются.
• Огромный выбор печей по внешним данным.
• Не требуется дополнительно облицовывать.
• Есть автоматические чугунные печи, которые самостоятельно регулируют температуру.
• Высокий КПД.
• Производительность относительно меньше зависит от количества топлива.
• Невысокая цена.

Минусы:

Довольно быстро охлаждаются и требуют дополнительного разогрева.

Необходимые инструменты

Инструменты для кладки кирпича

Раствор готовят в удобной емкости, для замеса используют электрическую дрель с венчиком. Также понадобится сито для песка и для процеживания глины перед закладкой в раствор.

Другие инструменты:

• молоток-кирка, мастерок (кельма), строительный молоток;
• расшивка для оформления формы шва, водяной и пузырьковый уровень;
• отвес, рулетка, плотничный угольник, шнур.

Для начинающих потребуется деревянная порядовка. Это рейка, на которой для облегчения нанесены риски, обозначающие расстановку соседних кирпичей. Понадобится правило, чтобы правильно выставлять элементы на плоскости.

Правильное место для печи

Как уже говорилось раннее, закладку печи нужно продумывать еще во время строительства самого дома. Ведь, отталкиваясь от количества и расположения комнат и других не менее важных критериев, можно выбрать наиболее подходящее место для печи.

Например:

• В доме с большим количеством комнат, печь должна стоять таким образом, чтобы ее конструкция находилась между стенами, которые разделяют дом на комнаты.
• Неплохой вариант возвести нагревательный элемент ближе ко входу, что в дальнейшем сведет на нет холодные воздушные потоки, попадающие внутрь помещения с улицы.
• Стены печки и дома не должны соприкасаться. Данное требование предъявляется с целью обеспечения техники безопасности.

Как можно установить печь

Заниматься установкой печи нужно только после того, как владельцы дома определятся с ее главным предназначением, отталкиваясь от которого станет понятно, какие будут особенности и нюансы во время ее строительства.

• Например, в доме с относительно небольшой площадью целесообразно будет возвести маленькую печь, которая будет выполнять функции камина. Более того, ее можно будет задействовать в жарке шашлыков или барбекю.
• В зданиях, где квадратура позволяет разгуляться, печь может служить обогревательным элементом. Там же можно обустроить и теплую лежанку на ее поверхности или разместить неподалеку сушилку с одеждой.

Русская печь: чертежи печей из кирпича

печи русские из кирпичаДля кладки печи потребуются следующие материалы:

• полнотелый красный кирпич – 1610 штук;
• вьюшка для задвижки размером 0,3х0,3 метра – 2 штуки;
• сухой глиняный раствор в растворенном виде;
• самоварник 14х14 сантиметров – 1 штука;
• заслонка 43х34 сантиметра – 1 штука.

Отопительные печи для дома из кирпича – делаем самиДля работы потребуются следующие инструменты:

• кельма – для укладывания и выравнивания раствора;
• кирочка – многофункциональный молоток с лезвием, расположенным перпендикулярно оси рукоятки. На его другом конце находится квадратный лобовик;
• уровень пузырьковый для кладки и гидравлический для первого ряда;
• правило – служит для выравнивания кирпичей каждого ряда;
• отвесы – один из них должен быть постоянно прикреплен к оси дымохода (перекрытию), а с помощью второго проверяется вертикальность углов;
• кисть – нужна для затирки швов;
• шнур – его натягивают на каждый ряд кладки.

Чертежи кирпичных печей для дома любого типа выглядят следующим образом:

1. Варочная камера. Для кладки используется на 3/4 сточенный угловой кирпич с замками.
2. Под. От задней части идет уклон, с целью чего пространство засыпают песком, на который укладывается кирпич.
3. Перекрытие нижней части. Конструкцию укрывают кирпичом по пруткам, уголкам или листовым заготовкам.
4. Свод с замком. В некоторых случаях используется центральный замок, в других – два последних симметричных кирпича.
5. Ряды до нижнего свода. Кладка печи из кирпича выполняется обычным образом, в дальнейшем поверх нее устанавливают шаблон свода, собранные из ДСП, или рессоры, выпиленные из дерева.
6. Колодцы. Представляют собой перевязанные ряды, в которых оставляют выходящее на подпечье отверстие.
7. Подпечье. Кирпичи укладываются на фундаментном растворе, полые камни не допускаются.
8. Свод ВК. Для удобства кирпичи стесывают до клинообразной формы.
9. Перекрытие канала над самоварником. Является сплошным, используются только цельные камни.
10. Над шестаком уменьшаются отверстия. Кирпич обрубается в соответствии с чертежом.
11. Выравнивание стен. Вместе с этим уменьшают перетрубье, закладывают канал самоварника.
12. Монтаж самоварника. Конструкцию закрывают отдельной крышкой.
13. Установка вьюшки. Для вмуровывания конструкции укладывается два ряда.
14. Дымоход. Высота трубы от пода до верхней части должна составлять минимум 5 метров. Верхние ряды образуют козырек, который препятствует попаданию осадков внутрь дымохода.

Распространенные виды

Печь из кирпича своими руками предполагает несколько разновидностей. Схема строения подбирается в зависимости от назначения сооружения и количества свободного места. Чаще для небольшого домика предполагаются:

• Голландский тип. Еще такая печка называется «канальная последовательная». Этот способ кладки — простой и умещается в помещение любого размера. Печная конструкция выдает КПД в 40%.
• Шведский агрегат. Применяется и для прогревания через топку, и для установки отдельного отделения с плитой. Печка камерная и предполагает омывание стенок дымовыми газами высокой температуры. КПД этого сооружения — 60%, что позволяет равномерно прогреть стенку агрегата на всю высоту.
• Колпаковая печь. Механизм работы такого сооружения предполагает саморегуляцию дымовых газов: они попадают в дымоход после полного прогорания под колпаком. КПД колпаковой печки — 70%. Применяется только для нагревания воздуха в помещении.
• Русская печка-лежанка — проточная схема без конвектора. Коэффициент полезного действия этого сооружения выше 80%.

Разновидности русских печей

Маленькая русская печь При подборе проекта обращают внимание на классификацию обогревательных устройств. Печи различаются по нескольким параметрам:

Печи различаются по нескольким параметрам:

1. Размер. Эконом-вариант габаритами до 1500х1700 мм строят чаще всего в бане или летней кухне. Среднеразмерные со сторонами от 1500 до 1700 мм используют в небольших домах, на кухне. В состав могут входить плита, камин, духовые шкафы. Большие формы от 1,7 м применяют для обогрева больших домов или в качестве кухонь в общепите. Сооружения обустраивают полноценными лежанками, шкафами для выпечки и варочными поверхностями.
2. Расположение. Различают отдельно стоящие или комбинированные модели с каминами, варочными поверхностями, зоной барбекю и т. п.
3. Устройство. Традиционный вид имеет неотапливаемые элементы в нижней части. Современные конструкции прогреваются по всей высоте.
4. Способ топки. Чёрные и серые сейчас используются крайне редко. Современные конструкции топят «по белому».

Перед постройкой тщательно обдумывают варианты использования устройства, что позволит сэкономить средства на постройку и выбрать оптимальное расположение печи в доме.

Как сложить самую простую печь из кирпича?

Для начала нужно решить, что вы хотите получить от будущей печки. Если вам нужно только отапливать комнаты, а для приготовления еды вы пользуетесь баллонным газом или электричеством, то выбирайте вариант без плиты и духовки. Тот, кто любит мягкое целебное тепло, выбирает вариант с лежанкой.

Для регулярной тепловой обработки большого количества продуктов и кормов для домашних животных простейшая печь с варочной поверхностью будет в самый раз.

Мы рассмотрим три примера печей с пошаговым руководством по их кладке:

• Простую прямоточную;
• С варочной плитой;
• Отопительную.

Скажем сразу, что от простой конструкции, лишенной газовых оборотов, ждать высокой теплоотдачи нельзя. По этой причине такие печи ставят в гаражах и других небольших помещениях площадью не более 16 м2.

Мы рассмотрим этот вариант для того, чтобы новички получили первый несложный урок практической кладки.

Под такую печку не нужен мощный фундамент. Отсыпав крупную щебенку слоем в 15-20 см, залив ее цементным раствором и выровняв поверхность по уровню, через пару дней можно приступать к кладке.

Размеры печи в плане: ширина 2 кирпича (51 см), глубина 2,5 кирпича (64 см). Поскольку поддувальной камеры в ней нет, то отверстия для поступления воздуха сверлят прямо в топочной дверке.

Порядовки у такой конструкции несложные. Главное условие во время работы – соблюдать перевязку швов так, чтобы верхний кирпич закрывал шов между двумя нижними.

На восьмом ряду топливник зауживают, используя для этого половинки и «трехчетвертки» — ¾ от целого кирпича. Выход из топки таким образом получается сечением в 1 кирпич (125х250 мм).

Следующий ряд (девятый) выкладывают так же как седьмой, используя целый кирпич.

После этого ярус кирпича ставят на ребро заподлицо с внутренней гранью нижнего ряда. Новый ярус кладут плашмя, используя два целых кирпича и четыре «трехчетвертки». Таким способом дымовой канал снова зауживают для того, чтобы задержать газы и поднять теплоотдачу.

На следующем ярусе камни кладут на ребро. Посередине дымового канала ставят кирпич. Таким способом печь поднимают еще на пять рядов (один ярус на ребро и кирпич посередине, другой ярус плашмя).

Остальные четыре яруса кладут плашмя. Последними двумя рядами кладки дымовой канал зауживают до размера 12х12 см (полкирпича). На этом уровне в печь ставят дымовую задвижку. Сверху в нее вставляют стальную трубу.

Обустройство печи

Для кладки печи “шведка” с камином потребуются: кирпич красный, дверка топочная, дверка поддувальная, дверка чистки, плита чугунная, колосниковая решетка, духовой шкаф, задвижка, металлические уголки и пластины.

Порядовка печей отопительно-варочных – процесс, состоящий из нескольких этапов. У каждого из них имеются и особенности, и рабочие характеристики, не зная которых, нельзя получить хорошее качество при небольших затратах.

Для примера можно рассмотреть процесс создания печи «шведка» по записанной высококвалифицированными мастерами порядовке. Чтобы кирпичная кладка была выполнена качественно, недостаточно, конечно же, одной порядовки – понадобятся еще и стройматериалы, а также инструменты:

• печной молоток;
• мастерок;
• правило;
• отвес;
• лопата для перемешивания раствора;
• ведра для замешивания раствора;
• угольник;
• складной м;
• мочальная кисть.

Отопительноварочные печи типа «шведка» выполняются с поддувалом – это надо учесть при обустройстве

Обратите серьезное внимание на первый ряд кирпичей – его укладывают, пользуясь угольником. За всеми параметрами этого ряда необходимо очень внимательно следить – это от него будет зависеть надежность и эффективность устройства для отопления

При кладке печи очень важно точно следовать чертежам порядовок, чтобы соблюдалась перевязка швов

согласно инструкции-порядовке, следующим этапом после обустройства первого из печных рядов надо поставить дверцу поддувала и перейти к укладке второго ряда;
с третьего ряда отопительная печь должна выкладываться с полным следованием указаниям порядовки. Стесывая кирпич с обеих сторон, получаем конфигурацию поддувала

Важно следить при этом, чтобы кирпичный ряд по своей высоте соответствовал высоте дверцы;
четвертый ряд кирпичной кладки надо начинать с левой стороны. Сперва монтируется дверца для чистки золы, отсутствие которой сделает невозможным нормальную работу оборудования

При выполнении кладки должна перекрываться дверка поддувала. Над зольником с помощью особенной кладки кирпича выполняется квадратное отверстие;
укладка пятого ряда отопительно-варочной печи – для зольника выполняется сужение отверстия. Сам ряд выкладывается аналогично предыдущему;
шестой ряд. Здесь порядовкой предполагается применение специального кирпича, огнеупорного. Этот тип материала на любой из схем, которые составляли мастера-профессионалы, обозначен штриховкой, благодаря чему и кладка значительно упрощается, и возможные проблемы практически исключены.

Упрощенный вариант порядовки печи “шведка” используют в основном кустарные умельцы.

Кирпич перед колосниковой решеткой скалывается – эта операция значительно повышает и эффективность, и при дальнейшей эксплуатации печи качество укладывания топлива на решетку. Сама решетка в качестве опоры использует пятый ряд кладки печи.

Если по какой-то причине огнеупорный кирпич не получается использовать, можно взять и обычный. Но при этом необходимо учитывать, что качества его будут гораздо более низкими, чем у огнеупорного материала, который отлично переносит воздействие повышенной температуры;

• между решеткой колосника и кирпичами шестого ряда должен быть обеспечен зазор 10-15 мм. Он заполняется золой или песком, играя роль компенсатора расширения при эксплуатации металлической решетки;
• получившийся П-образный печной канал перекрывается таким образом, чтобы получилось 3 других. На этом же этапе монтируют и дверцу топочной печи – для нее опорой послужит шестой ряд печной кладки;
• восьмой и девятый ряды выполняются аналогично седьмому. Девятый ряд по высоте должен располагаться на уровне высоты дверцы топки. Кирпичи, закрывающие перегородку левого канала и топочной камеры, надо стесывать с обеих сторон – это поможет плавному переходу газов из топки в канал;
• из огнеупорного кирпича выполняется также и десятый ряд. Его особенность – расположение строго вертикально, для чего необходимо осуществлять контроль с помощью строительного уровня;
• дверца топки перекрывается, в последнем ряду должны остаться два канала с квадратным сечением.

С десятого ряда порядовка отопительно-варочной печи и отопительных устройств других типов практически не будут отличаться.

Последующие этапы работ, которые не менее необходимы, – устройство заслонки для варочной поверхности, осуществление перекрытия для дверцы камеры, монтаж дверцы. Оборудуются дымоход, вентиляционная камера – благодаря этому, печь можно эксплуатировать не только безопасно, но и с хорошим эффектом.

Порядок кирпичной кладки – как сложить правильно

Качество и долговечность сооружения зависят от того, насколько точно будут выдержаны при строительстве кирпичной отопительно варочной печи схемы и порядовки.

Первые два ряда называются цоколем и выкладываются в 2-3 ряда.

Затем формируется зольник. На верхнем ряде зольника устанавливается колосниковая решётка. Она обеспечивает воздушный поток к топочному отсеку. Таким образом, отгоревшее топливо будет падать в зольник.

Дальше порядовка отопительной печи предусматривает топочный отсек. Над ним или немного в стороне будет размещена варочная конфорка.

Такая порядовка отопительно варочной печи из кирпича является традиционной и обеспечивает максимальное удобство при эксплуатации.

Установка других элементов печи

Как говорилось выше, в печь могут быть встроены и другие элементы, поэтому стоит рассмотреть, как устанавливают некоторые из них.

Духовой шкаф

Если в конструкции предусмотрен духовой шкаф, то его чаще всего устанавливают на одном уровне с топкой или варочной плитой

Это важно для его быстрого и равномерного нагрева.. На место, куда он будет установлен, сначала монтируют металлические уголки – они станут надежными опорами для шкафа

На место, куда он будет установлен, сначала монтируют металлические уголки – они станут надежными опорами для шкафа.

Металлические уголки станут хорошей опорой для духового шкафа

Далее, духовку оборачивают асбестовым шнуром, – этот материал жаростоек и поможет тонкому металлу шкафа прослужить более долгий срок.

Металлические части, в том числе дверцы и духовой шкаф, рекомендуется заизолировать асбестовым шнуром или прокладками

Водогрейный бак

Бак для нагрева воды может быть установлен по-разному. Иногда его встраивают в конструкцию печи, в других случаях – размещают сверху. Главное, чтобы он находился рядом с дымоотводным каналом, от которого вода и будет получать необходимую тепловую энергию. В этом случае, нужно предусмотреть отверстие для заправки бака водой и кран, из которого ее можно будет забирать. Бак для воды желательно сделать из нержавеющего сплава, иначе очень скоро из него будет идти желтая вода, малопригодная для водных процедур.

Хорошим дополнением к конструкции печки может стать водогрейный бак

Другой вариант установки этого водогрейного элемента – это установка его на одном уровне с варочной плитой, над топкой, когда нагреваться он будет только снизу. В этом случае под бак лучше всего уложить чугунную или толстую стальную плиту, иначе его дно очень быстро прогорит. Емкость в этом варианте установки не вмуровывается в стенки печи.

Неудобством такой установки является то, что меньше места остается для варочной плиты, или же топку придется делать более глубокой, а значит, увеличатся общие габариты печки, что не всегда возможно в тесных помещениях.

Выбирая модель печи для своего дома, нужно все продумать заранее – какие функции должны в ней быть реализованы, ее размер и дизайн. Исходя из этого и стоит выбирать конструкцию строения со схемой-порядовкой.

Нужно отметить, что кладка печи – это настоящее искусство, и даже не у каждого опытного мастера всегда все получается на «отлично». Поэтому, если нет никаких навыков в этой работе, то лучше пригласить специалиста, который поможет сделать все правильно.

Какой должна быть

Казалось бы, нет ничего проще, чем своими руками заменить подходящую поверхность кирпичной печи на металлическую вставку, получив плиту для приготовления пищи. На деле все значительно сложнее. Печка — сложное устройство, и происходящие в ней теплофизические процессы зависят от правильного расположения ее элементов.

К печам этого типа предъявляют особые требования. С одной стороны, она должна эффективно накапливать тепло в толще кирпичной кладки, с другой — забирать значительную часть теплоты на нагрев варочной поверхности. В летнее время, когда отопление дома не требуется, варочная плита должна быстро прогреваться при экономном расходе топлива.

Требования

Теоретически варочную поверхность можно сделать из любого материала, способного нагреваться до высоких температур при топке печи. На практике же используют чугунные плиты с отверстиями, закрытыми съемной крышкой.

Такая конструкция позволяет получить на плите зоны с разной температурой.

Теплопроводность чугуна, в отличие от стали, не очень высока, поэтому на плоскости плиты можно подогревать пищу, а также варить или тушить «на медленном огне».

А сняв кольцо с варочной поверхности, можно добиться прямого нагрева посуды открытым пламенем, что позволяет быстро вскипятить воду или пожарить пищу на сковороде.

Наиболее практичны конфорки, показанные на фото, состоящие из концентрических колец разного диаметра — их можно подобрать под размер дна посуды.

Кроме того, зазоры между кольцами компенсируют температурное расширение чугуна, возникающее при перегреве, и плита без повреждений выдерживает многократные циклы нагрева и остывания. Сплошные чугунные плиты менее надежны и требуют более аккуратной топки.

Где можно купить и по каким ценам варочную поверхность для плиты

Материалы

Какой кирпич предпочтительнее для кладки печки, оснащенной варочной панелью? В большинстве случаев на схемах-порядовках печей для дома, дачи или бани можно увидеть кирпич двух видов: обычный керамический полнотелый и огнеупорный шамотный — его чаще всего обозначают желтым цветом. Из шамотного кирпича своими руками выкладывают те части, которые при топке испытывают наибольшие тепловые нагрузки: топливник и свод печи, часть дымового канала непосредственно после топочной камеры.

Главное отличие шамотного кирпича — его повышенная теплоемкость. Он способен накапливать и длительно отдавать полученное тепло более эффективно, чем керамический. Для кладки отопительной печи, и особенно печки для бани это — неоспоримый плюс.

Но если печка используется преимущественно как варочная, то повышенная теплоемкость шамота скорее недостаток: он будет поглощать значительную часть тепла, и на приготовление пищи потребуется больше времени.

Летом готовить на такой плите будет невозможно — в комнате станет жарко и душно.

Если печь используется в основном для приготовления пищи, рекомендуется использовать минимальное количество шамотного кирпича!

Особенности

Барбекю из кирпича — это стационарный уличный очаг. И при проектировании надо учесть особенности его установки и размещения.

Виды барбекю и особенности размещения

Можно выделить два вида уличных кирпичных барбекю: одиночная печь и комплекс печных устройств.

В первом случае это может быть закрытый или открытый очаг с приспособлениями для установки вертела, шампуров или решетки над тлеющими углями.

Если это открытый очаг, без купольного свода и дымохода, то он может располагаться только на открытом воздухе, с соблюдением соответствующих мер пожарной безопасности.

Но если подходить строго, эти меры соблюсти в условиях ограниченного пространства придомового участка непросто.

Закрытая печь с дымоходом может стоять как на открытом воздухе, так и в беседке (или под навесом).

И довольно часто, хозяева не довольствуются только одной функцией барбекю — запеканием продуктов на жаре перегоревших дров или древесного угля. Здесь же, рядом, могут поставить печь с варочной поверхностью, тандыр, секции для хранения дров, рабочий стол для разделки мяса и подготовки продуктов. А это уже целый комплекс для готовки на улице.

Но в любом случае, при выборе места руководствуются нормативами по размещению вспомогательных (служебных) сооружений на участке — минимальными расстояниями от дома, границы с соседним участком, отдельно стоящими деревьями.

Когда зону барбекю обустраивают со всеми «удобствами» (водой, стоком, электричеством), то надо учитывать близость прохождения инженерных сетей, и возможность подключения к ним. Если подключение к водопроводу не предусмотрено по плану, то печь надо располагать поближе к летней кухне или недалеко от дома со стороны обычной кухни.

Особенности установки

Для любой кирпичной конструкции, независимо от ее размеров, необходим хороший фундамент. И лучше всего для этих целей подходит плита.

Тем более, что при обустройстве мелкозаглубленного ленточного фундамента, надо принимать в расчет особенности грунта. А они бывают таковы, что лента может не выдержать сил морозного пучения, и по кирпичной кладке пойдут трещины. Плита — это универсальный вид основания, и она хорошо работает даже на слабых и подтопляемых грунтах.

Отопительная печь

А теперь посмотрим, как сложить своими руками печь из кирпича, рассчитанную на отопление небольшого дачного дома.

Примерные прототипы рассматриваемого варианта отопительной печи для дачного дома

Ее размеры:

• ширина – 2 кирпича (51 см);
• глубина – 3,5 кирпича (90 см);
• высота – 2 метра 38 см.

Для строительства потребуются следующие материалы и принадлежности:

• Красный полнотелый кирпич – 390 шт;
• Глина – 9 ведер;
• Песок – 18 ведер;
• Колосниковая решетка (25х40 см) – 1 шт;
• Топочная дверка (20х30 см) – 1 шт;
• Поддувальная дверка (14х20 см) – 1шт;
• Прочистная дверка (14х20 см) – 1шт;
• Задвижка -1 шт;
• Предтопочный стальной лист (50х70 см) – 1 шт;
• Рубероид для гидроизоляции (100х60 см) – 1 шт.

Последовательность работы

Первый ряд – основа печи. Его следует выложить особенно тщательно, проверяя горизонтальность с помощью уровня.

Углы – самая сложная часть для новичков. Для того, чтобы они были ровными, рекомендуем сразу же установить на краях кладки четыре шаблонных стойки. Их можно сделать из строганных досок, сбив их попарно под прямым углом.

Установив такую «опалубку» от пола до потолка, вы легко выведите идеальные углы.

Самодельный шаблон для кладки углов

На втором ряду с торца печи укладывают два кирпича со скошенной гранью, выходящей в зольную камеру. Кладку третьего ряда начинают с установки поддувальной дверцы, фиксируемой проволокой в швах боковых кирпичей.

Схема порядовки с 1 по 10 и поперечные разрезы отопительной печи

4 и 5 рядами продолжают формирование стенок зольной камеры. Шестым рядом начинают кладку стен топливной камеры и ставят в ней колосниковую решетку.

На уровне 7 и 8 ряда монтируют топочную дверку. В задней части камеры ставят скошенные кирпичи, служащие для улучшения тяги. Девятым рядом перекрывают дверку топливника.

С 10 по 16 ряд ведется кладка топливной камеры и вертикального дымоотводного канала. На семнадцатом в печь ставят прочистную дверку.

18-30 ряд образуют дымооборотные каналы. Их нужно выложить максимально ровно, затирая внутренние стенки мокрой тряпкой.

31- 32 ряды образуют свод, перекрывающий печь.

33 и 34 формируют дымовую трубу.

Закончив кладку, печь оставляют на неделю с открытыми дверками и трубой для просушивания. После этого делают пробную топку, сжигая небольшие порции щепок, веток или соломы.

Достоинства печи из кирпича

Почему кирпичная печь остается конкурентоспособной, возводится все больше, так много достоинств?

Казалось бы, сегодня существует множество альтернатив для отопления, которые значительно удобнее в эксплуатации, а по сообщениям производителей, имеют больший КПД (коэффициент полезного действия). Но почему кирпичные до сих пор востребованы в некоторых районах или зданиях. Одна из причин — печка из кирпича «дышит».

Это означает, что при прогревании печи происходит выделение влаги из основания конструкции. При остывании, влага впитывается обратно. Благодаря этому, она удерживает нормальный показатель точки росы в помещении. Именно этот показатель указывает на то, что «в доме поддерживается уютная атмосфера».

Способность кирпичной печи «дышать» не только положительно сказывается на здоровье человека, но и позволят ощутить комфорт даже не бытовом уровне. При теплотехническом расчете дома, показатели температуры в отопительный сезон устанавливаются в пределах 18-20 по Цельсию. Влажность воздуха при этом должна быть оптимальной для здоровья. Печь для дома обеспечивает оптимальную влажность воздуха, при температуре прогрева около 16 градусов по Цельсию. При такой температуре, человек не чувствует дискомфорта, одежда, постельное белье остаются сухими. При этом, в панельных домах, при использовании централизованного водяного отопления, даже при температуре 18 градусов по Цельсию, может ощущаться чрезмерная влажность воздуха.

Для водяного отопления оптимальным разбросом температур будет 20-23 по Цельсию. А для электроотопления с инфракрасными излучателями температура должна быть еще выше (т.к. они сильно высушивают воздух). Получается, что кирпичная печь с показателем КПД около 50%, будет выгоднее, с точки зрения экономии, чем современные системы, с показателями в 60-80%. Таким образом, экономия будет более значительной, ведь потеря домом тепла зависит от разницы температур внутри и снаружи помещения.

Правила установки поддувальных и прочистных дверей

Прежде чем приступить к установке дверок, нужно проверить плотно ли прилегает полотно к раме и свободно ли вращение полотна в шарнирах. Также проследите за тем, чтобы не было перекосов и проверьте, будет ли возможность зафиксировать или закрыть их крепления в кладке. Если обнаружите какие-либо дефекты, сразу устраните их или поменяйте дверку.

После этого вставьте в отверстие дверки вязаную проволоку, длина которой должна быть от 50 до 60 см. Сложите ее вдвое и скрутите.

В месте, где устанавливаете дверку, нанесите раствор. Установите дверь, а затем проверьте горизонтальный и вертикальный уровень. Зафиксируйте ее кирпичами, а потом заложите концы проволоки в шов кладки.

Обзор более сложных печей с духовкой и плитой

Печь, описанная выше, в основном подходит для приготовления пищи. Примерно такой же функционал и у небольшой печки-барбекю, которая, как правило, устанавливается на открытом воздухе. Но есть и более сложные конструкции, которые с успехом выполняют не только «кулинарную», но и отопительную функции. Например, это может быть…

• Печь с водяной коробкой. Ее теплоотдача составляет около 600 ккал/ч при протапливании дважды в день.
• Печь-«шведка». Главные достоинства этого варианта – компактность в сочетании с высокой эффективностью.
• Двухколпаковая печь. Эффективно обогревает помещение до 45 м. кв., но в то же время очень компактна. Размеры основания – 5х4 кирпича или 5х3.5 кирпича.

Ремонт печей с духовкой и плитой имеет свою специфику, как и любая другая печная конструкция для бани или дома. Однако эта тема заслуживает отдельного и детального рассмотрения.

Рекомендуем вам просмотреть видео, чтобы лучше понять и усвоить принципы кладки печи.

Отопительно-варочные печи для дома и дачи

Если у частного дома не имеется подвода к сети центрального отопления, отличным вариантом становится установка обычной кирпичной печи. Хотя, на самом деле, современная печь – не совсем обычная. В наше время единственным приемлемым вариантом является печь длительного горения, которую можно сделать своими руками как в простом варианте из обычной бочки, так и в более сложном и эстетически приятном – из печного кирпича.

Преимущество данной печи в том, что ее КПД составляет почти 100%, чем не может похвастаться даже русская печь. К тому же, эти печи могут быть разной конструкции, самой модернизированной из которых является варочная печь из кирпича, оборудованная духовкой и плитой для приготовления пищи. Готовка дома на открытом огне вместо газа – такое удовольствие могут позволить себе немногие.

Порядовки — подробная схема кладки печи из кирпича.

Как построить печь своими руками? Рассмотрим, как нужно осуществлять кладку кирпича на примере русской печи.
Ряд номер..

1. Рассчитан на гидроизоляцию фундамента. Класть скошенные кирпичи и ¾. Во время кладки использовать цементно-песчаный раствор.
2. Второй ряд представляет собой основы для стенок зоны опечья.
3. Третий ряд – стенки опечья (3/4 кирпич).
4. Четвертый ряд – опора подпечка.
5. Пятый ряд располагается по углам с целью создания опоры арки. Также использовать этот ряд для выкладывания подпечка.
6. Шестой ряд выкладывается по шаблону из дерева, который будет временным сводом опечья.
7. Ряд для свода начинают класть от краев к середине. Центральный кирпич вбивается киянкой для обеспечения прочности. Также кирпичи нужно класть как можно ближе друг другу, а в проемы между ними класть кирпичные осколки.
8. Стены оплечья состоят из кирпичей этого ряда.
9. Стены печи и стены холодной печурки выкладываются в этом ряду.
10. Заключительный ряд для опечья. Между кирпичами зазоры засыпать песком, ради изоляции.
11. Укрепление перекрытия опечья с добавлением скошенного кирпича.
12. Начинается использования глиняно-песчаного цемента. Кладка шетска. Кирпич должен ложиться ровно, но потом все равно обязательно нужно его отшлифовать.
13. Кирпичи этого ряда станут шестком и варочной камерой. Дополнительная установка дуги устья.
14. Стенки шестка и горнила.
15. Стенки шестка и горнила.
16. Стенки шестка и горнила.
17. Сложить опоры для свода варочной камеры.
18. Складывается из огнеупорного кирпича сводом.
19. Стенки шестка.
20. Стены шестка. Заполнить прощелины песком.
21. Кладка горнила, начало самоварника.
22. Конец перекрышки. Установка душника.
23. Каналы самоварника и перетрубья.
24. Те же каналы.
25. Дополнительный канал для вьюшки.
26. Те же каналы.
27. Установка полудверки.
28. Перевязка швов и те же каналы.
29. Перевязка швов и те же каналы.
30. Перевязка швов и те же каналы.
31. Соединение трубы и душника.
32. Установка задвижки.
33. Кладка трубы.

33+ кладка трубы.
