Для чего нужен байпас в системе отопления, установка байпасной линии

Установка байпаса

Чтобы выполнить грамотный монтаж байпаса, следует обязательно учитывать следующие правила и нюансы:

  • диаметр перемычки должен быть уже диаметра трубы, к которой она подключается, иначе носитель попросту не будет попадать в подводящее устройство;
  • байпас должен быть максимально удален от стояка – его располагают как можно ближе к прибору, который он будет обслуживать;
  • перемычка должна располагаться горизонтально, чтобы избежать эффекта завоздушивания;
  • перед началом монтажа нужно слить весь носитель из системы.

Непосредственно установка может выполняться двумя способами.

Способы установки байпаса

Первый – посредством сварки. Сначала снимите прибор, который будет перекрывать байпас – чаще всего это батарея, поэтому будем рассматривать процесс на ее примере. Затем в наиболее удобном месте подводящей трубы сделайте отверстия по диаметру перемычки, плотно вставьте ее и приварите. Далее на резьбу, где раньше был радиатор, установите запорную арматуру. В финале приставьте батарею на новое место, подсоедините к системе и зафиксируйте кронштейнами на стене.

Второй – с помощью муфт. Тут также сначала снимите прибор. Потом на входную трубу посредством заводских муфт накрутите байпас, а на противоположных краях установите запорную арматуру. Далее перенесите крепления снятого прибора, поставьте его на новое место, подключите и зафиксируйте кронштейнами.

Как видите, на первый взгляд простейший отрезок трубы, выполняющий роль обводной перемычки, может подсобить во многих ситуациях. Байпас успешно закрывает самые различные потребности в системах водоснабжения и отопления – от поддержания работы в критические моменты до защиты оборудования, так что без его установки полноценное функционирование инженерных коммуникаций будет очень затруднено.

Функции байпаса в системе отопления

Уточним, что байпас – это трубопровод, предназначенный для протока воды в обход определенного участка магистрали, где установлено какое-либо оборудование. В схемах отопления его можно встретить в двух местах:

  • в однотрубных системах в качестве перемычки на радиаторах;
  • на распределительном коллекторе водяных теплых полов.

Как известно, в однотрубной системе отопления теплоотдача первой батареи влияет на работу следующей и так далее. Это касается как вертикальной, так и горизонтальной схемы. Если установка байпаса в системе отопления не сделана, то радиаторы будут включены последовательно. В результате первый из них отберет максимальное количество тепла, второй – все что осталось, а на долю третьего выпадет только охлажденный теплоноситель.

Чтобы этого не происходило, подача и обратка возле каждой батареи соединяется перемычкой, чьей задачей является направлять часть теплоносителя в обход радиатора. В данном случае принцип работы байпаса состоит в том, чтобы передать одинаковую часть тепла ближним и дальним отопительным приборам и уменьшить их зависимость друг от друга. Как это реализовано, можно увидеть на рисунке:

В системе отопления байпас нужен для равномерного распределения тепла по батареям, а также для выполнения их ремонта или обслуживания. Если по каким-то причинам нужно отсоединить и снять отопительный прибор, то достаточно просто перекрыть 2 крана, установленные на входе и выходе теплоносителя. Тогда вода пойдет по обходному пути через перемычку.

А вот байпас для отопления на коллекторе водяного теплого пола играет уже другую роль. Здесь обводная линия – это часть смесительного узла с трехходовым клапаном. Задача узла – приготовить теплоноситель необходимой температуры для подачи в греющие контуры теплых полов. Ведь в этих контурах температура воды не превышает 45 ºС, в то время как в подающей магистрали она может быть и 80 ºС.

В обычном режиме трехходовой клапан пропускает горячую воду из системы к теплому полу в ограниченном количестве. Остальной теплоноситель проходит через этот автоматический байпас, смешивается с холодной водой из коллектора и возвращается назад, к котлу. Поскольку разница температур в магистрали и коллекторе значительна, то байпасная линия используется постоянно. Получается, что без нее нормальное функционирование напольного обогрева невозможно.

Рекомендации по монтажу байпаса

При установке байпаса необходимо соблюдать определенные правила:

  • Диаметр байпаса должен быть меньше основной трубы на один калибр. Иначе по законам гидравлики весь теплоноситель будет течь по пути наименьшего сопротивления мимо радиатора отопления. К примеру, если подводка имеет ∅ ¾ дюйма, то для байпаса нужно применить ∅ ½ дюйма.
  • Устанавливать байпас нужно как можно ближе к батарее отопления и, соответственно, дальше от стояка.
  • На стадии проектирования решите, насколько автоматизированным должен быть процесс управления радиатором отопления. В соответствии с этим в дальнейшем используйте запорные краны или терморегуляторы.
  • Нужно учитывать, что после установки байпаса теплоносителя в радиатор будет поступать на 30-35% меньше, а теплоотдача снизится на 10 — 15%. С учетом этого нужно подбирать типоразмер нового радиатора.
  • Не рекомендуется устанавливать запорный кран на самом байпасе. Это особенно актуально в многоквартирных домах, когда по неосмотрительности, перекрыв этот кран и краны на радиаторе, вы останавливаете поток теплоносителя во всей системе.

Ошибки, часто встречающиеся при самостоятельном монтаже

Нередко домашние умельцы, решившие собственноручно поставить новые алюминиевые радиаторы вместо отслуживших свое чугунных, допускают 2 распространенных огреха:

  • оснащают прямой байпасный отрезок шаровым краном в стремлении направить всю нагретую воду в батарею;
  • собирают смесительную конструкцию, дополнив ее трехходовым краном с целью самостоятельной регулировки теплоотдачи.

Второй пример с натяжкой можно назвать допустимым, если речь идет об индивидуальном отоплении, здесь домовладелец может единолично распоряжаться отдачей греющего узла. В стандартных многоквартирниках соседи могут оказаться в уязвимом положении, если кто-то один разбалансирует систему, забрав больше тепла.

Наконец, если байпас дополняет конструкцию полотенцесушителя, он предназначен лишь для удобства замены и обслуживания этого обогревателя. Рассматриваемый элемент не оказывает влияния на теплоотдачу, так как давление и скорость движения среды в водопроводе здесь изменяются в незначительной степени.

https://youtube.com/watch?v=WBFqxw11N04

Схемы монтажа

В зависимости от типа отопительной системы и предназначения байпаса, может отличаться как назначение устройства, так и его обвязка. В частности, можно отметить отличие монтажных схем для однотрубного или двухтрубного контуров отопления, а также различия в конструкции обходного трубопровода при монтаже обогревающего котла и радиаторов.

Байпас в системе обогрева с естественной циркуляцией

Байпас отопительного котла монтируют на обратной магистрали, таким образом снижая тепловую нагрузку на центробежный насос

Установка центробежного насоса в отопительной системе с естественным движением теплоносителя требует обустройства дополнительной линии подачи рабочей жидкости в параллель к подающему трубопроводу. Реализовать эту схему помогает байпас, в конструкцию которого входят:

  • трубопровод;
  • фильтр грубой очистки;
  • циркуляционный насос;
  • запорная арматура.

Перекрытием вентиля на основной магистрали теплоноситель перенаправляют в параллельный контур, где ему придаёт ускорения центробежный насос. Если же работа последнего становится невозможной вследствие поломки или отсутствия электричества, то кран открывают, и функционирование системы обеспечивает сила гравитации.

Байпас заводского изготовления с обратным клапаном

Заменой шарового вентиля на обратный клапан добиваются переключения режимов работы в автоматическом режиме. При этом во время работы насоса создаётся повышенное давление после запорного механизма, благодаря чему он остаётся закрытым. Если же по какой-то причине помпа перестанет работать, то клапан откроется под напором нагретой в отопительном котле жидкости.

Кроме этого, запорными устройствами оснащают места врезки байпаса, что позволяет снять циркуляционный насос, не останавливая теплоснабжения жилых помещений.

Особенности устройства обходного контура в однотрубной отопительной системе

Установка байпаса радиатора в однотрубной системе позволяет регулировать его температуру

Несмотря на устаревшую конструкцию, однотрубная схема отопления всё ещё широко используется как в постройках старого жилищного фонда, так и в новых частных домах. Для регулировки количества теплоносителя, проходящего через радиатор, чаще всего применяют запорные краны механического типа или вентили с термостатическими головками. Особенностью однотрубной системы является последовательное подключение приборов, поэтому перекрытие доступа к отдельному радиатору неизбежно прекратит циркуляцию рабочего вещества к другим батареям. Избежать этого недостатка можно установкой обводной ветки, которая монтируется на участке между подводящим и отводящим патрубками радиатора. В этом случае именно этот простой отрезок трубы и выполняет роль байпаса. Теперь при отключении отопительного прибора теплоноситель сможет беспрепятственно обходить закрытый участок системы.

Устанавливая байпас на радиатор, помните о том, что если его диаметр будет равняться размеру присоединительных патрубков батареи, то во время работы часть теплоносителя будет уходить по обводному пути. Естественно, при этом снизится и теплоотдача радиатора. Для устранения этого недостатка диаметр байпаса уменьшают на один шаг, чем добиваются необходимого гидравлического сопротивления. Например, для подводки диаметром 1 дюйм размер обходной трубы составляет 3/4 дюйма.

Монтаж обходного контура в двухтрубной системе отопления

Подключение радиаторов к двум основным трубопроводам является особенностью двухтрубной отопительной системы. При этом питание радиаторов происходит благодаря контуру прямой подачи, а отток и возврат рабочей жидкости в котёл происходит по обратной магистрали. Необходимость в обустройстве байпаса отпадает благодаря параллельному присоединению.

Одним из достоинств более сложной двухтрубной схемы является возможность регулировать проток теплоносителя вручную или с применением термостатов на каждом радиаторе. Тем не менее, байпас нередко устанавливают с целью сохранения работоспособности отопительной системы при необходимости снятия или ремонта батарей. В этом случае между радиатором и точками врезки трубы монтируют вентили.

Что такое байпас и для чего нужен

Для реализации работ подбирается самое выгодное для контура место, это должна быть ключевая точка. Инженерное решение можно назвать важным, ведь благодаря ему существенно облегчается ремонт и обслуживание приборов и повышается эффективность отопительной магистрали в доме.

Чтобы снять прибор, нужно лишь воспользоваться перемычкой на батарее отопления однотрубного типа, демонтаж производится без полного слива жидкости с контура, для этого предназначен байпас.

Об ответственности за установку вентиля на байпасе

Получив десяток жалоб, представителя жилищно-эксплуатационной службы придут с проверкой, и быстро обнаружат проблему. Собственника квартиры обяжут устранить неполадки в системе за свой счет. Вполне возможно, что вина за низкую температуру в батареях лежит на самой ЖЭКе или компании, обеспечивающей технический ремонт. Но все обвинения будут направлены в сторону человека, установившего кран на байпасе, нарушающий тепловой баланс. Если несколько человек установят такие краны, это приведет к отопительному коллапсу.  Пострадать может весь дом. Конструкция некоторых многоэтажных домов предполагает следующие: теплоноситель может подниматься в одном стояке, проходить по техническому этажу, и опускаться в другом, таким образом, непрерывно циркулируя. Поставив заслон в одной точке системы, жилец нарушает тепловой баланс сразу в двух стояках. Другой стояк вполне может находиться в той же квартире. В результате получится следующая ситуация: одна батарея, расположенная в гостиной, греет лучше, другая, находящаяся в соседней комнате или на кухню, хуже.

Зачем нужен байпас

В сущности, байпас — простая перемычка, которая предоставляет теплоносителю возможность свободно течь в обход какого-либо оборудования. Если говорить конкретно о циркуляционном насосе, то такое устройство позволяет:

  • исключить аппарат из теплонесущего контура;
  • предотвратить холостой ход двигателя;
  • производить тонкую настройку отопления;
  • ремонтировать оборудование или проводить сервисное обслуживание без необходимости отключения отопления.

Основные достоинства системы с циркуляционным нагнетателем — это повышенная скорость течения воды и, до некоторой степени, игнорирование сопротивляемости рабочего контура. Но в то же время, такая схема не может работать без электричества.

Более того, при вынужденном переходе на естественную циркуляцию, насос будет создавать дополнительное сопротивление току воды. Такое может произойти, если ему понадобится срочный ремонт. Чтобы это сопротивление убрать, и нужен байпас.

Также байпас необходим в ситуациях, когда надо произвести спуск или наполнение системы теплоносителем. В этом случае нагнетатель будет препятствием на пути воды, и может создать воздушную пробку. Байпас же обеспечит свободный ток жидкости, избавляя от проблемы.

Наконец, при настройке производительности он берёт на себя часть нагрузки, таким образом защищая насос. Настраивать систему приходится не часто, но дополнительная страховка не помешает никогда.

Разновидности байпасов

Существует несколько разновидностей байпасов для использования в отопительных системах.

Нерегулируемый

Выполняется в виде шунтирующей перемычки-обвода. Запорно-регулирующая арматура (кран или обратный клапан) на перемычке отсутствует.

Принцип действия

  • Часть горячего ТН, прошедшая через обвод, подмешивается к потоку на выходе батареи и повышает температуру ТН, поступающего на вход следующей батареи.
  • При выходе из строя отопительного прибора поток ТН идет в обход батареи, сохраняя циркуляцию.

Особенности

  • При вертикальной разводке диаметр обвода на шаг меньше диаметра подводящих труб.
  • При горизонтальной разводке обвод по диаметру совпадает с подающей трубой, а диаметр отводов вверх по батарее на шаг меньше (нагретый ТН стремится вверх).
  • Устанавливают по возможности ближе к батарее (рядом с отсечными кранами).

Управляемый вручную: что это такое

Для ручного регулирования потока ТН через байпас на нем устанавливается либо шаровой кран для перекрытия, либо трехходовой кран в месте пересечения обвода и подающей трубы к радиатору.

Принцип действия

Трехходовой кран имеет три положения:

  1. перекрывает обвод и направляет весь поток ТН в радиатор;
  2. перекрывает подвод к радиатору и открывает обвод для потока ТН (положение для ремонта или замены радиатора);
  3. открывает для ТН оба пути: к батарее и по обводу.

Особенности

  • Кран на байпасе рядом с батареей устанавливают обычно с целью перекрытия перемычки при плохо греющем радиаторе. Но такое решение технически неграмотно — поток через обвод приблизительно равен потоку через одну секцию радиатора, поэтому значительного повышения температуры батареи не произойдет.
  • В частном доме шаровой кран устанавливают параллельно с ЦН на трубе обратки. Кран закрыт при работе насоса, и открывается вручную при выходе насоса из строя или при его замене для восстановления циркуляции.

Внимание! В многоквартирном доме с однотрубной системой кран на радиаторном байпасе устанавливать запрещено. Он может привести к нарушению циркуляции и пониженной температуре теплоносителя, поступающего в соседние квартиры

Автоматический, как работает с насосом

Устанавливается параллельно с ЦН. На шунтирующей трубе монтируется обратный клапан для автоматического восстановления циркуляции через обвод при остановке ЦН.

Принцип действия

Байпас с дифференциальным (шариковым) клапаном устанавливают параллельно с ЦН на вертикальной трубе подачи теплоносителя от котла.

При работе насоса часть потока прижимает резиновый шарик к воронке и закрывает проход ТН по шунтирующему трубопроводу.

При выключении насоса шарик поднимается под давлением потока ТН по трубе подачи и открывает проход для ТН по байпасу.

Байпас с лепестковым обратным клапаном устанавливают параллельно насосу на горизонтальной трубе обратки (в гравитационной системе). Шторка (лепесток) клапана прижимается к уплотнителю под действием потока от насоса, закрывая байпас. При остановке насоса лепесток отходит от уплотнителя (открывается) под действием гидравлического давления обратки, восстанавливая циркуляцию.

Важно! Требуется периодически проверять работоспособность обратного клапана, чтобы он не забился отложениями и грязью. Обратный клапан обычно монтируют на основной трубе (подачи или обратки). Отводы от основной трубы к ЦН делают на два размера меньше в диаметре

Отводы от основной трубы к ЦН делают на два размера меньше в диаметре

Обратный клапан обычно монтируют на основной трубе (подачи или обратки). Отводы от основной трубы к ЦН делают на два размера меньше в диаметре.

Регулирование подачи теплоносителя

Современные системы обогрева многоквартирных и частных домов предусматривают установку на входе в батареи терморегуляторов, изменяющих скорость подачи теплоносителя. Байпас направляет жидкость непосредственно в стояк, что способствует отведению от регистров избыточного тепла. Благодаря этому, находится решение нескольких задач:

  • Байпас в двухтрубной системе отопления позволяет устанавливать желаемый температурный режим в доме.
  • В радиатор направляется объем жидкого теплоносителя, достаточный для достижения заданной температуры. Это позволяет не допускать перегрева воздуха в помещении и экономить электроэнергию.
  • При необходимости ремонта возможно отключение одной батареи без нарушения работы основного контура.
  • Ускоряет заполнение и опорожнение.

Для устройства обводки обычно используется полудюймовая труба. Это на калибр меньше диаметра магистрального трубопровода. Изменение объема избыточной жидкости производится в автоматическом или ручном режиме. Встраивать байпас в двухтрубной системе лучше всего поближе к регистрам. Установка шарового крана на самой перемычке позволяет обеспечивать стабильную циркуляцию теплоносителя.

Наличие в отоплении циркуляционного насоса вызывает энергозависимость всей системы. При аварийном отключении света теплоноситель останавливается и быстро остывает. Длительное отсутствие круговращения жидкости в мороз может привести систему в негодность. Чтобы не допускать негативных проявлений, в стояк отопления возле насоса монтируется байпас с обратным клапаном, который автоматически переводит систему из режима принудительной циркуляции в естественную. Перемычка с шаровым краном позволяет делать то же самое, только вручную.

Когда можно обойтись без перемычки?

Обратный клапан в автоматической обводке отличается повышенной чувствительностью к качеству жидкого теплоносителя. Скопление частичек ржавчины или шлама вызывает неправильное срабатывание клапана, что приводит к нарушению работы. Если в качестве жидкости используется жесткая вода, то применение байпаса поспособствует его быстрому износу. Риск устройства перемычки в системе обогрева старого образца также не всегда оправдан.

Если зимой в батарее обнаружится течь, и не предусмотрен байпас, то для ремонта придется перекрыть стояк в подъезде. Такая ситуация вряд ли придется по душе другим жильцам дома. В отличие от многоэтажек, в частных домах подобных проблем с соседями по поводу отключения отопления не бывает.

Монтаж в отопительную систему

Обводку выйдет изготовить самостоятельно из отрезка трубы. Кроме этого понадобится запорная арматура: тройники, клапаны, вентили. Установка самодельной перемычки требует проведения сварочных работ. В торговой сети можно приобрести готовый байпас на резьбовых соединениях. При выборе следует осмотреть сварные швы. Они должны быть ровными и без пор, а крепления с резьбой легко откручиваться. Не стоит экономить, покупая дешевый товар китайского производителя. Качественный байпас всегда снабжается необходимыми сертификатами.

Установка обводки в целом не представляет больших трудностей. С ней может самостоятельно справиться даже новичок. Процесс монтажа идет следующим порядком:

  • установка байпаса параллельно трубе отопления;
  • подключение к обводке циркуляционного насоса;
  • размещение шаровых кранов по обе стороны от перемычки.

По окончании монтажа схему отопления проверяют на наличие дефектов и протечек. После визуального осмотра заливают воду. Затем проводят повторное обследование всех швов и соединений. Если замечаний нет, то запускают циркуляционный насос и переключают подачу теплоносителя с прямой на обводную трубу. При отсутствии протечек оборудование отключают до начала сезона отопления.

Во время работы необходимо придерживаться рекомендаций специалистов.

1. Сечение байпаса должно быть по размеру меньше, чем диаметр основных труб отопления.

2. Устанавливать обходной прибор следует в непосредственной близости от батарей и подальше от вертикальной трубы стояка.

3. Горизонтальное расположение препятствует скапливанию воздуха.

4. Регулировочный вентиль монтируют на участке между байпасом и входом в батарею.

5. Взамен шаровых кранов можно подключить радиаторные терморегуляторы, которые не требуют к себе особого внимания и действуют автоматически.

Дата: 5 июля 2016

Схема подключения

Чтобы байпас работал как следует, его нужно не только правильно выбрать, но и грамотно установить. Обычно делают подсоединение одного края обходной трубы к патрубку подводки, а другого – к отводному контуру. Участок от байпаса до вводного отверстия оснащается запирающими деталями, которые или окончательно переводят поток в другую сторону, или разделяют его на две части. Чтобы можно было полностью перекрыть подачу жидкости на оборудование, кран монтируют еще на отводном патрубке. Самый простой вариант – патрубок с тройниками, подключаемыми с той и другой стороны.

Такие неуправляемые байпасы имеют непрерывно открытый просвет. В большинстве случаев подобные аппараты нужны для подачи воды на радиаторы. Поскольку она неизменно движется по маршруту, имеющему минимальное гидравлическое сопротивление, сечение на вертикальных изделиях должно быть меньшим, чем у основных магистралей. Байпасы, предназначенные для нижних разводок, формируют с тем же диаметром, что и на главном участке, и только отводной патрубок уменьшают. Рекомендуется время от времени прокручивать шаровые краны, чтобы исключить блокировку их при длительном простое.

Кроме расчета расстояния, нужно учесть и тот факт, что запорная арматура не может ставиться на обводных перемычках в многоэтажных домах

При неосторожном обращении или автоматическом срабатывании иные потребители тепла могут быть отключены от магистрали. А вот рядом с насосом, обеспечивающим циркуляцию, такое оборудование должно ставиться обязательно. Радиаторы, подсоединяемые в коллекторные и двухтрубные варианты разводки, не должны подключаться к байпасам, поскольку никакого смысла в этом нет

Насосы к байпасу подсоединяют, если система рассчитана на движение воды естественным течением

Радиаторы, подсоединяемые в коллекторные и двухтрубные варианты разводки, не должны подключаться к байпасам, поскольку никакого смысла в этом нет. Насосы к байпасу подсоединяют, если система рассчитана на движение воды естественным течением.

В таких случаях особое значение имеют:

  • коллектор для разгона;
  • соблюдение проектных уклонов магистрали;
  • необходимый просвет любой трубы.

Выбор разводки определяется тем, есть ли свободное место. Байпас при создании теплого пола представляет собой составную часть смесителя. Чтобы подготовить теплоноситель, нужно применять смешивающий блок с трехходовыми клапанами, пропускающими строго ограниченный объем воды. Прочая часть ее выводится через байпас, после смешивания с покинувшей коллектор холодной жидкостью, движется потом в сторону котла. Особое значение имеет байпас в отопительной магистрали, куда горячую воду подает твердотопливный котел.

Там он помогает сделать малый циркуляционный контур в обвязке. Обводной канал подсоединяют к подающей линии с наиболее нагретой водой; другой участок подключается к трехходовому клапану возвратной линии. Поэтому в котел возвращается вода, которая прогрета самое меньшее до 50 градусов. Мотив подобного решения – профилактика бурной коррозии, которая часто настигает котлы, работающие от дров или угля. Отдельно стоит сказать о тупиковой системе отопления и о введении байпасов в нее.

Тупиковый вариант является одним из разновидностей двухтрубного контура. Кольца, которые используются для циркуляции, имеют самую разную длину. Конфигурация их делится на вертикальный и горизонтальный форматы. Вертикаль создается путем включения каждого прибора в ориентированный сверху вниз стояк. Чем ближе к нему кольца, тем они короче; оборотной стороной такого решения становится неоднородность в скорости обращения воды.

Потому в чистом виде подобная система не способна прогревать части дома совершенно одинаково. Практичность под вопросом, и это решение приемлемо (не более) лишь в многоквартирном доме. Горизонтальная тупиковая система формируется, если к отопительным аппаратам подсоединяется прямой и возвращающий трубопровод. Габариты связывающих узлов и самих труб оказываются совершенно одинаковы, что существенно упрощает работу проектировщиков, монтажников. Кроме того, горизонтальное исполнение понижает расход материалов, но несколько затрудняет балансировку работы радиаторов.

В любом случае, из источника тепла выводится доминирующая труба. По ней разогретая жидкость проникает в компенсирующий бак, где есть слив и сигнализирующий патрубок. Байпас монтируется либо на вводе в котел, либо на выводе из него. Это определяется предписаниями проекта. Бачок служит для вывода верхнего трубопровода, от которого уже устремляется жидкость по разводке в сторону отдельных радиаторов.

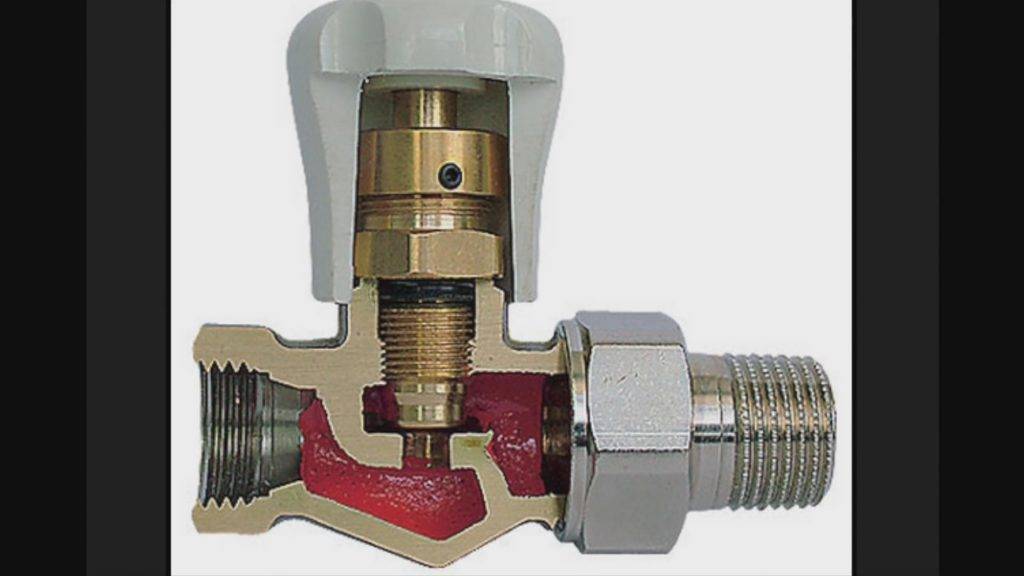

Конструкция вентиля

Стандартный вентиль три четверти дюйма рассчитана на то, чтобы обеспечивать приемлемый напор и скорость потока теплоносителя для одного радиатора. Если взять трубу стандартного размера и сравнить ее с диаметром вентиля, можно увидеть значительное сужение диаметра последнего. Кран с меньшим диаметром устанавливается для увеличения давления. Суженое отверстие мешает нормальной циркуляции теплоносителя, нарушая при этом теплоснабжение на одном или нескольких стояках. Небольшой сужение диаметра приведет к тому, что у всех соседей температура в помещениях понизится. К тому же в соседних комнатах квартиры батареи начнут остывать быстрее.

Блиц-советы

  1. Установка обвода желательна в условиях недостаточности естественной циркуляции жидкости в отопительном контуре.
  2. Самостоятельно сооружая байпас, необязательно подбирать каждый его элемент отдельно, лучше приобрести в специализированном магазине сразу готовую сборку, что сэкономит время и гарантирует от нестыковки элементов в процессе сборки.
  3. Для автоматической регуляции температуры в жилище, можно использовать терморегулятор со встроенным шаровым краном.
  4. Горизонтальный монтаж устройства предпочтителен из-за меньшей вероятности скопления в нем воздуха.
  5. При монтаже устройства следует заранее предусмотреть дополнительные точки опоры и фиксаторы, которые не позволят ему сместиться под воздействием тяжести или других факторов.
  6. В случае плохого качества воды с большим количеством примесей и взвесей, для увеличения срока службы, следует выбирать специальные насосы с фильтрами, которые рекомендуется периодически снимать и чистить.

Конструкция механизма

Одной из самых популярных схем для системы теплоснабжения индивидуального дома можно назвать схему, где центральная линия подачи воды сохранена, а циркуляционный насос установлен в параллельной трубе.

Перед тем, как сделать байпас в систему отопления, следует учесть: конструкция этого устройства зависит от области его применения:

  • возле радиатора устанавливают изделие, состоящее из перемычки, а также 2-ух шаровых кранов;
  • такое устройство включает несколько деталей: циркуляционный насос, фильтр, два крана, а также добавочный кран для основного контура;
  • можно также установить насос для авторегулирования температуры помещения, поставить на место шаровых кранов терморегуляторы, отключающие при необходимости прохождение теплоносителя в насос, если в комнате достигнута определенная температура.

Запорной арматурой служат шаровый кран, а также обратный клапан, необходимость которого в системе подачи тепла обоснована. Обратным клапаном можно заменить кран. Когда циркуляционный насос включается, клапан закрыт. Если же электроэнергия отключится, обратный клапан откроется автоматически, давая системе возможность переключиться на естественную циркуляцию.

Следовательно, важно верно выбрать как конструкцию байпаса, так и запорную арматуру. Когда вентиль отсутствует – включение насоса производится по малому контуру системы, образованному трубопроводом и байпасом

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной

Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной. Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается.

Однако по надежности работы клапан все же уступает вентилю, поскольку в теплоносителе присутствуют абразивные примеси.

Специалисты рекомендуют использовать только качественный вентиль от проверенных производителей, так как если шаровой кран потечет, ремонт ему не поможет.

Монтаж устройства

Особых трудностей установка байпаса в системе отопления не вызывает, ее можно осуществить своими руками

Важно только придерживаться нескольких требований:

  • подобрать сечение байпаса, которое будет меньшим на размер, чем диаметр у подачи и обратки, чтобы при необходимости поток воды устремился в обход батареи;
  • монтировать устройство следует поближе к отопительному прибору и наиболее далеко от стояка;
  • необходимо расположить регулировочный кран между входными отверстиями радиатора и байпаса;
  • вместо шаровых кранов можно задействовать терморегуляторы, благодаря которым процесс отвода носителя тепла удастся автоматизировать;
  • при использовании изделия, изготовленного своими руками, перед тем, как установить байпас в систему отопления, нужно произвести сварочные работы;
  • при установке устройства его нужно монтировать возле котла так, чтобы не допускать перегревания насоса.

Байпас – такая, казалось бы, простая деталь, имеет важное значение для того, чтобы работа отопления в индивидуальном доме была максимально полезной. Он позволяет не только упростить, когда нужно, ремонт радиатора, но также добиться экономии затрат на отопление на 10%

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот.
