Греющий кабель для водопровода внутри трубы: виды кабеля, особенности монтажа +Видео

Технология укладки греющего провода

Монтаж саморегулирующегося кабеля для обогрева труб проводят как снаружи, так и внутри трубопровода. Работы выполняют при температуре выше -5°С – при более низких температурах возможно повреждение полимерного защитного слоя. Если провод утратил гибкость при низкой температуре, его аккуратно разматывают с бухты, подключают к электропитанию на несколько минут, пока он не восстановит гибкость. После этого можно приступать к монтажным работам.

Особенности внутреннего монтажа

Этот способ прокладки греющего кабеля используют для трубопроводов небольшого диаметра – до 50 мм, прямой доступ к которым невозможен. В этом случае саморегулирующий провод проталкивают внутрь трубы на всю ее длину. Для ввода используют специальный сальниковый узел, который включает в себя две втулки, две шайбы и резиновые уплотнения.

Греющий кабель внутри трубы для водопровода с помощью сальникового узла

Для внутреннего обогрева трубопровода с питьевой водой допускается использовать только кабель для обогрева труб саморегулирующийся с внешней оболочкой из фторсодержащего полимера, который прошел все испытания на пищевую безопасность.

Правила безопасности:

  1. Длина электрокабеля должна полностью совпадать с протяженностью трубопровода.
  2. Запрещено прокладывают саморегулирующийся провод сквозь запорную арматуру.
  3. Обязательно на трубе отмечают место установки системы обогрева.
  4. Ввод кабеля должен выполняться с особой аккуратностью – нельзя допустить повреждения наружной оболочки.
  5. В процессе ввода все острые края фитингов необходимо закрыть заводской лентой.

Особенности внешнего монтажа

При внешней укладке греющий кабель саморегулирующийся для обогрева труб располагают на поверхности трубопровода несколькими способами:

  • Линейно (вдоль трубы одной линией). Такой способ применяют для небольшого диаметра трубопроводов;
  • Параллельно (вдоль трубы прокладывается два или три кабеля). Этот вариант допустим для большого диаметра трубы или при необходимости большой мощности, если магистраль находится на открытых участках;
  • Спирально (труба «обертывается» кабелем по спирали). Шаг витка зависит от параметров кабеля, диаметра трубопровода и требуемой мощности;
  • Волнистой линией. Этот метод актуален, если стандартной длины кабеля не хватает на прокладку вышеуказанными способами. Свойство саморегуляции греющего кабеля допускает укладывать его внахлест для обогрева наружной запорной арматуры.

При внешней укладке особое внимание уделяют местам соединения трубопровода с вентилями, фланцами, коленами и другими элементами, чтобы провод не мешал им функционировать, и в тоже время исключить его механическое повреждение (перетирание, сжатие-растяжение). Электрокабель плотно фиксируют к трубопроводу с помощью алюминиевого скотча. После чего трубу теплоизолируют, чтобы снизить потери тепла и обеспечить эффективное функционирование системы обогрева

После чего трубу теплоизолируют, чтобы снизить потери тепла и обеспечить эффективное функционирование системы обогрева.

Инструкция по использованию греющего кабеля для обогрева труб регламентирует подключение к сети 220-240 В только через УЗО.

Виды обогрева трубопровода

Нагревательные провода классифицируются по схеме тепловыделения на саморегулирующиеся и резистивные системы. Каждая из них имеет свои особенности.

Резистивный вариант для обогрева

Принцип работы такого кабеля заключается в нагревании изолированной металлической жилы, причем важно следить за температурой, чтобы не допускать сгорания нагревающего элемента. По типу конструкции такой кабель бывает с одной жилой или двумя. Первый вариант используется редко, так как требует замыкания цепи. При обогреве труб такая система иногда вообще невозможна

При обогреве труб такая система иногда вообще невозможна.

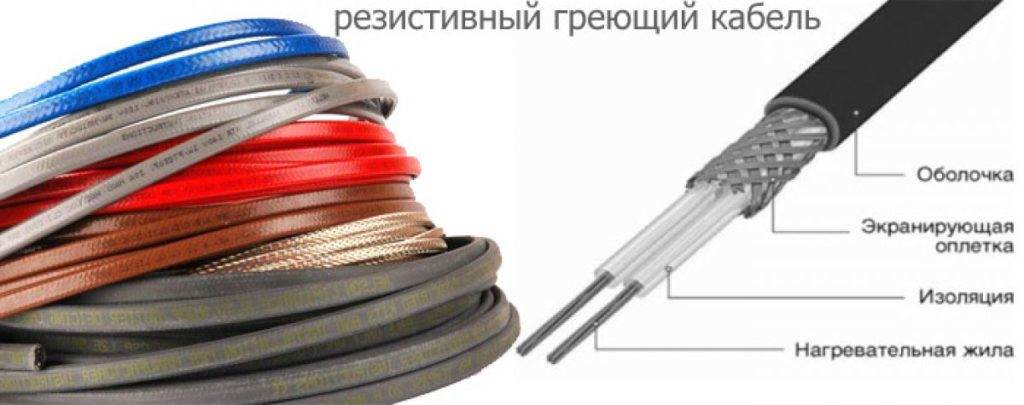

Устройство резистивного кабеля

Двужильный провод практичнее – один конец кабеля присоединяется к сети, на другом устанавливается контактная муфта, которая обеспечивает замкнутость. Источником тепла может служить один проводник, тогда второй служит только для необходимой проводимости. Иногда используют оба проводника, повышая мощность самого обогрева.

Защитой проводников служит многослойная изоляция, которая имеет заземление в виде контура (экрана). Для защиты от механических повреждений внешний контур изготавливают из поливинилхлоридной оболочки.

Разрез двух видов резистивного кабеля

У такой системы есть свои положительные и отрицательные стороны. К первым относится:

  • Большая мощность и отдача тепла, что нужно для трубопровода с внушительным диаметром или при немалом количестве деталей фасона (тройники, фланцы и т.д.)
  • Несложность конструкции при доступной стоимости. Такой кабель для обогрева водопроводной трубы с минимальной мощностью стоит 150 рублей за метр.

К недостаткам системы относится следующее:

  • Для корректной работы необходимо приобретение дополнительных элементов (термодатчик, блок контроля для автоматического управления).
  • Кабель продается с определенным метражом, причем концевая контактная втулка монтируется в условиях производства. Запрещено производить самостоятельную резку.

Для более экономичной эксплуатации используют второй вариант.

Полупроводниковые регулирующиеся самостоятельно

Эта система кабеля обогревающего саморегулирующегося для водопровода полностью отличается по принципу работы от первого варианта. Два проводника (металлические) разъединены особой полупроводниковой матрицей, выступающей в роли источника обогрева. Это обеспечивает высокую проводимость тока при малых температурах. При этом, когда температура повышается, потребление электричества заметно уменьшается.

Вариант установки

Такие особенности позволяют достичь самых высоких температур на более уязвимых участках. Есть у такой системы кабелей для обогрева водопроводных труб свои преимущества:

  • Увеличивается экономия на расходе электроэнергии, так как при повышении температуры окружающей среды система уменьшает мощность.
  • Купить можно необходимую длину, предусматриваются места реза с шагом 20 или 50 см.

Есть и отрицательная сторона – высокая стоимость самого кабеля. Даже на простые разновидности цена около 300 рублей за метр, а наиболее «продвинутые» модели оцениваются свыше 1000 рублей.

Вариант в разрезе с саморегулирующимся проводом для подогрева

Любая система может быть установлена внутри или снаружи трубы. У каждой технологии свои особенности, которые стоит учитывать при монтаже. Так, для внешней конструкции лучше выбирать модели с приплюснутым сечением, так как большая поверхность кабеля будет контактировать с трубой, чем увеличится теплоотдача. Предел мощностей широк, вы можете подобрать от 10 до 60 Вт на один погонный метр.

Разновидности нагревательного кабеля

Для электрического обогрева трубопроводов используются 2 разновидности шнуров:

  • резистивные;
  • саморегулиремые.

Резистивный

Стабильность рабочих параметров обеспечивает равномерное потребление электроэнергии. Для снижения затрат на обогрев (например, во время оттепелей или в весенне-осенний период) в конструкцию системы подогрева трубы водопровода вводятся датчики и регулятор силы тока.

Обогревающий кабель резистивного типа выполняется с 1 или 2 жилами. Одножильные провода подсоединяются к бытовой сети переменного тока с 2 сторон. Двухжильные изделия комплектуются разъемом для подключения к сети или куском установочного провода с установленной в заводских условиях штепсельной вилкой.

Противоположная сторона шнура закрыта герметичной заглушкой (концевой муфтой). Внутри концевого элемента расположена металлическая вставка, обеспечивающая замыкание электрической цепи.

Конструкция резистивных проводников не предусматривает резки материала на участки требуемой длины. Производители запрещают укладывать излишки провода бухтой, необходимо смонтировать весь имеющийся шнур на участок трубы.

При укладке резистивных элементов запрещается расположение магистралей рядом друг с другом. При близком размещении или пересечении маршрутов прокладки происходит перегрев металлических сердечников и выход изделий из строя.

Саморегулируемый

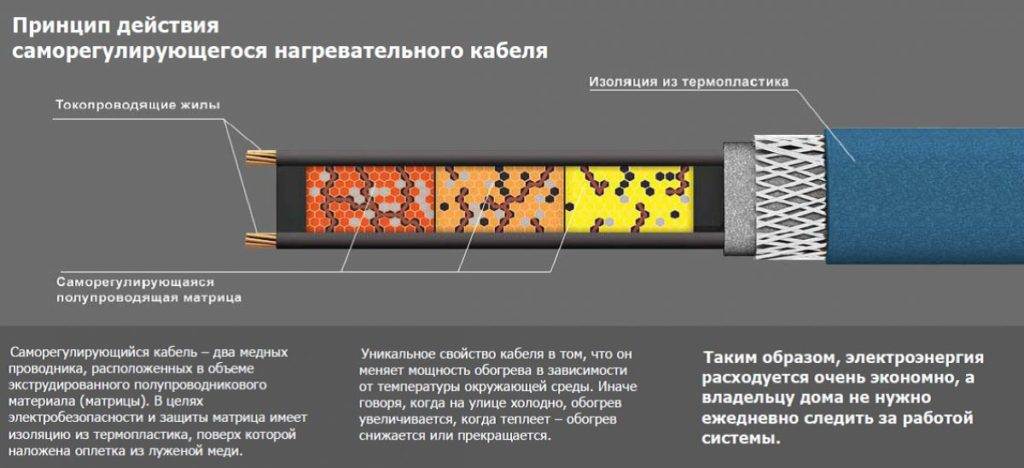

Принцип работы обогревающего кабеля

Полимерный материал по мере увеличения температуры пропускает ток меньшей силы, что снижает степень нагрева. При охлаждении полимера проводимый ток нарастает, и теплоотдача вещества увеличивается. За счет этой физической особенности материала самогреющий кабель для водопровода автоматически регулирует температуру нагрева трубопровода или переходных муфт.

Шнуры с самостоятельной регулировкой нагрева допускается укладывать внахлест и рядом друг с другом. Предусмотрена возможность нарезки изделия на участки, на внешней оболочке присутствуют насечки, определяющие допустимый размер отрезка.

После отделения требуемого фрагмента требуется установить защитную оконечную муфту. Недостатком изделия является повышенная стоимость (по сравнению с резистивными элементами), но повышенный до 10-12 лет срок службы компенсирует увеличение затрат на покупку материала.

Как выбрать саморегулирующий греющий кабель для водопровода

Нужно учитывать, что постоянная эксплуатация нагревающего провода не рекомендована. Причина заключается в его ограниченном ресурсе. Если надолго включать кабель в относительно теплом климате, он выйдет из строя раньше положенного времени.

Провод с более высокой мощностью используется для обогрева трубопровода при существенном снижении температуры окружающей среды ниже 0°С. Однако даже при монтаже кабеля с максимальной нагрузкой на источник питания затраты на электроэнергию будут умеренными.

Как определить какая нужна мощность кабеля

Определение мощности греющего саморегулирующегося кабеля:

  1. Для монтажа внутри коммуникаций рекомендуется использовать вариант мощностью 5 Вт/м, причем трубы должны проходить под слоем грунта. Только при данных условиях можно рассчитывать на достаточное повышение температуры таким проводом.
  2. Если планируется выполнять монтаж коммуникаций под слоем грунта, но источник тепла при этом будет находиться со стороны внешних стенок, нужно использовать провод мощностью от 10 до 15 Вт/м. Более точно можно определить, если узнать точную глубину расположения труб.
  3. Для обогрева коммуникаций, которые проходят над землей, нужно применять кабель мощность от 20 Вт и выше, т. к. в данном случае труба и ее содержимое подвергается более сильному воздействию низких температур. Кроме того, повышенная влажность воздуха и осадки способствуют повышению негативного влияния на коммуникации, вероятность их обледенения в этом случае увеличивается.

Мощность провода определяется количеством проводящих путей в нем. Чем выше значение этого параметра, тем более холодную трубу можно обогревать с использованием такого кабеля. Для поддержания температуры теплой трубы достаточно использовать провод со средним количеством проводящих путей. Для коммуникаций с горячим теплоносителем следует применять провод с низким показателем тепловыделения. Его отличает минимальное количество проводящих путей.

Низкотемпературный кабель отличается высокой эластичностью, минимальной толщиной. Это позволяет плотнее наматывать его на коммуникации. При выборе нужно ориентироваться еще и на физические параметры, например, длину.

Она не может быть меньше 20 см и больше 100 м, только при этом обеспечивается достаточная эффективность работы нагревательного провода. Если выбирается витковой метод монтажа, следует учитывать и способность кабеля изгибаться.

Топ 5 лучших производителей

Чтобы выполнить монтаж надежной системы обогрева коммуникаций, нужно использовать качественные материалы. Провод постоянно контактирует с влагой, что способствует увеличению риска пробоя. По этой причине предпочтение отдают кабелю качественной сборки, а значит, выбирают материалы распространенных производителей:

  • Ensto (Финляндия);
  • Nelson (Америка);
  • Lavita (Южная Корея);
  • DEVI (Дания);
  • FreezStop (Россия).

Рассмотрим устройство подогревающих электропроводов

Подогревающий кабель для протяжки внутри сети, производят в форме ленточного электро нагревателя. В разрезе подогревающего устройства имеет следующие составные компоненты:

  1. Проводник из металла для подогрева.
  2. Жилы подогревающего электрокабеля, покрытые теплостойкой ПВХ (поливинилхлоридной) изоляцией.
  3. Внутренний слой изоляции покрывает защита из фторопласта.
  4. Все проводники заключены в экран в виде сетки из меди.
  5. Последний внешний слой изоляции на подогревающем устройстве также выполнен из теплостойкого покрытия из ПВХ.

Внешний слой изоляции на подогревающем кабеле имеет следующие характеристики. Он устойчив не только к влиянию влаги и высокой температуры, абсолютно не боится воздействия агрессивной химической среды.

Так же кабель для протяжки внутри водопровода изготавливают из материалов, состав которых разрешен к использованию в пищевой промышленности. Следовательно, его можно устанавливать в водопроводную систему с питьевой водой.

Обогревающий кабель для установки внутри трубы отличают следующие преимущества:

  1. Надежная работа.
  2. Высокая безопасность.
  3. Возможность использования прогревочного провода как внутри внутри, так и на внешней части системы.
  4. Простой монтаж и эксплуатация.
  5. Возможность экономии электроэнергии посредством автоматики – саморегулирующая способность.

Пожалуй, единственным недостатком данных  прогревочных систем становится их зависимость от электричества. По этим причинам, на основных направлениях трубопровода рекомендуют установку дополнительных источников питания.

6. Полезные советы касательно монтажных работ

Существуют некоторые рекомендации, которые помогут вам избежать ошибок при монтаже или выборе самого нагревательного элемента:

Для монтажа на трубу с нестабильными температурными показателями лучше выбрать саморегулируемый кабель

Особенно важно учитывать это, если часть трубы находится в здании, часть проложена на улице, а потом опять заходит в здание. Для обогрева потребуется разное количество тепла на разных участках
Резистивный кабель не только не сможет обеспечить это условие, но и будет расходовать одинаковое количество электроэнергии, тем самым делая его использование не экономично выгодным;
Выбору теплоизоляционного материала для отапливаемых труб следует уделить особое внимание

Правильно подобранная изоляция значительно снизит расход тепла и электроэнергии и продлит работу кабеля;
Если вы точно решили, что будете укладывать кабель поверх трубы, выполняя обмотку, обязательно уточните допустимые пределы изгиба
В противном случае, при перегибе кабеля сверх допустимых норм, его работоспособность может быть нарушена;

В случае применения греющего кабеля на трубах бытового назначения, в обязательном порядке нужно подключать его через реле утечки тока. Это необходимо для защиты от поражения электрическим током в случае повреждения наружной изоляции проводника;
Подобрать длину кабеля при прокладке поверх ли вовнутрь трубы не сложно – она равна длине трубы с небольшим запасом. Однако при наматывании кабеля на трубу, расчет длины необходимо производить как 1,6 – 1,7 от длины трубы;
Даже если вы выбрали саморегулируемый тип кабеля, для дополнительной минимизации расходов на электроэнергию, установите температурный датчик. Установите на нем следующие параметры – включение при температуре +3°С, выключение при +13°С. Такой режим позволит продлить и срок службы нагревателей, ведь они имеют определенный ресурс рабочих часов;
При установке датчика очень важно выполнить это правильно. Основная трудность заключается в изолировании его от влияния нагревателя, но при этом сохранить контакт с трубой. Только в таком случае он будет считывать корректные показания.
