Установка печи Бренеран своими руками: особенности конструкции агрегата и советы специалистов

Особенности конструкции

Печи Булерьян отличаются только размерами и дополнительными элементами.

  1. Топка образована из согнутых труб круглого или прямоугольного сечения, которые служат конвекционной рубашкой и корпусом. Конструкция напоминает горизонтально установленный цилиндр, сваренный из согнутых труб-колен.
  2. Дверца может быть круглой или квадратной. Важнее её размер — чем он больше, тем легче обслуживать и загружать больше дров.
  3. В Булерьянах нет зольника и колосниковой решётки. Поступление воздуха регулируется задвижкой на дверце, с её помощью можно полностью перекрыть доступ кислорода.
  4. Вторичная камера — камера дожига — отделена от топки экраном из согнутого толстого листа стали. Начинается на втором или третьем колене топки.
  5. Важная особенность печи — наличие воздушных инжекторов. Эти сопла подают воздух внутрь камеры дожига пиролизных газов из первого колена корпуса и повышают КПД печки до 85—90%.

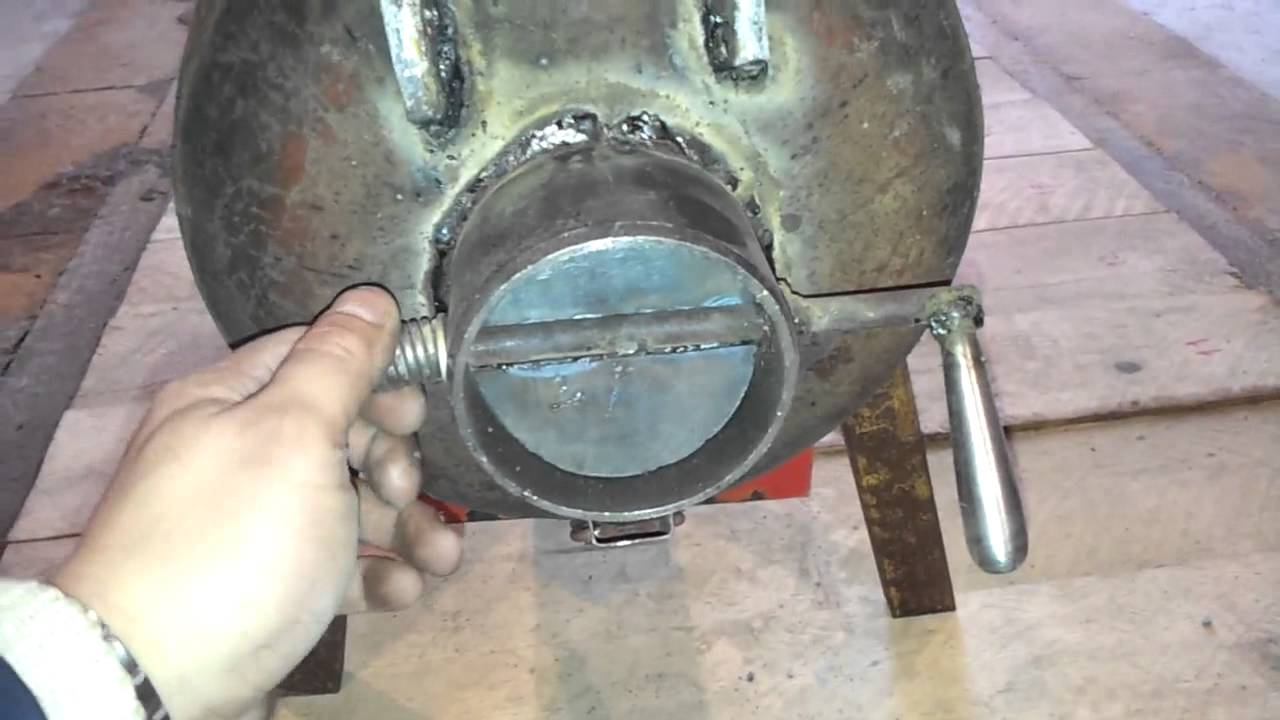

  6. Для правильной эксплуатации нужна дополнительная фурнитура — запорные механизмы, уплотнители дверцы, задвижки на подачу и выпуск воздуха.
  7. Повышение теплосъема и безопасности при эксплуатации обеспечивают тепловые экраны из листовой стали. Они придают и презентабельный внешний вид.

В продаже имеются печки, внешне похожие на Булерьян, но имеющие важные отличия. В таких печах отсутствует воздушный жиклер (камера вторичного дожига). Некоторые умельцы вставляют колосниковые решётки и зольную камеру в топку. Эти элементы не присущи Булерьяну.

Выбор дымохода

Многие предпочитают не тратить время на сооружение дымоходной системы самостоятельно, а приобретать ее в готовом виде. Для Булерьяна дымоход следует выбирать по следующим критериям:

  • наличие теплоизоляции;
  • хорошие показатели по стабильности тяговой силы выходящих газов;
  • удобство установки;
  • длительность эксплуатации;
  • проверенный производитель.

Существует множество производителей дымоходов

На рынке такой продукции присутствует немало производителей, которые предлагают качественные системы по хорошей цене. В их числе:

  • Schiedel (Германия) — ассортимент представлен керамическими дымоходными системами и двухконтурными конструкциями из нержавеющей стали, а также изделия для санации работающих кирпичных каналов;
  • Tona (Германия) — производитель систем из керамики. Благодаря применению технологии HEIGHTECH материал устойчив к чрезмерному нагреву и имеет небольшой вес;
  • Effe2 (Италия) — как и предыдущая компания, занимается исключительно изделиями из керамики. Отличается уникальной системой отвода конденсата;
  • Вулкан (Россия) — на производственных мощностях компании изготавливаются системы, предназначенные непосредственно для печей Булерьян. Сборка продукции полностью автоматизирована;
  • Теплов и Сухов (Россия) — системы для газогенераторных печей длительного горения, которые могут выдерживать температуру до 1000 градусов и не подвергаются при этом деформации. При производстве применяются кислотоустойчивые материалы с титаном и молибденом;
  • Балвент (Россия) — трубы этой марки имеют толщину от 0,5 мм до 1 мм и изготавливаются на основе нержавеющей стали. Есть в ассортименте и изделия для санации труб из кирпича;
  • Bofill (Испания) — компания-производитель дымоходов из эмалированной стали, а также двустенных и утепленных конструкций.

Что касается стоимости готовой продукции, то двухконтурный утепленный дымоход с диаметром 150 мм на основе нержавеющей стали может обойтись в среднем в 25 000 рублей. Керамическая система с аналогичными показателями будет стоить до 60 000 рублей. Выяснить полную стоимость можно при проведении всех расчетов по установке и количеству дополнительных конструкций.

Разнообразие моделей «Булерьян» для дачи

Производят агрегаты «Булерьян» промпредприятия в разных странах. Ими выпускаются обогревательные приборы и банные печки, а также теплоаккумуляторы, которые совместимы с отдельными моделями. Обычно производители отражают технические параметры изготавливаемой продукции в сводных таблицах.

Тепловые аккумуляторы чаще всего используют в теплицах, где почти нет стен, которые в стандартных постройках способны накапливать тепло. Навесные панели, сделанные из окрашенных стальных пластин, соответствуют форме модели «Булерьяна», по этой причине для каждой из них выпускают отдельный вид аккумулятора тепла.

Это устройство устанавливают на верхнюю часть труб теплообмена и упирают в их нижние концы. Его заполняют различными теплоемкими материалами, такими как крупно фракционный щебень, битый кирпич, галька и прочие.

Экономайзер

Любая конвекционная печь является отличным отопительным оборудованием. Она эффективно производит тепло и не сжигает кислород. Своими многочисленными экспериментами специалисты доказали, что булерьяны являются экономичными и экологически чистыми печами. Они имеют всего один недостаток, который характеризуется тем, что большое количество тепла, во время горения дров, улетучивается вместе с обработанными газами. Чтобы минимизировать эти потери используется экономайзер.

Для таких печей, как булерьян не нужно устанавливать экономайзер по отдельности. Его встраивают инженеры прямо на заводе, чем повышают производительность печи. Поэтому правильная установка дымохода для булерьяна подразумевает использование такого теплообменника.

Экономайзер служит для подогрева воздуха дымоходом

Заметим, что если не использовать экономайзер, тогда печь булерьян прослужит намного меньше обычного. Часто упущение такого нюанса приводит к уменьшению срока службы печи на несколько лет.

Газогенераторный котел Бренеран: его достоинства и недостатки

Отопительное оборудование Бренеран может применяться как для обогрева саун, гаражей и производственных помещений, так и для жилых домов. Отзывы об этих печах, как правило, положительные и подтверждают их заявленные характеристики.

Преимущества печей Бренеран в том, что они экономичные, компактные и их легко обслуживать

Достоинства печей Бренеран:

  • Автономность приспособления;
  • Способность работать на любом твердом топливе;
  • Экономичность – на одной закладке печь может проработать 12 часов;
  • Высокий КПД, который может достигать 80%;
  • Компактные размеры;
  • Простота и легкость в обслуживании;
  • Равномерность распределения тепла по помещению.

Что касается недостатков, то они связаны со строением этого оборудования. Так как камера у печи открытая, то в комнате появляется специфический запах и пересушивается воздух. И в дополнение ко всему на трубах образуется конденсат.

Принцип работы

С 2005-го года эти агрегаты выпускаются под маркой Breneran.

В России производством этих печей по лицензии Energetec занимается компания ЗАО «Лаотерм». По сути своей печи данной марки являются газогенераторными конвекторами.

Газогенерацией или пиролизом называется процесс выделения так называемого древесного газа из нагретой до состояния тления древесины. Чтобы топливо не загорелось, камеру, где оно находится (ее называют газогенераторной), делают герметичной, предотвращая таким образом попадание внутрь свежего воздуха.

Древесный газ является смесью различных газов, часть из которых, например, метан, способна гореть. Через отверстия в перегородке эта смесь поступает во вторую камеру (камеру дожигания), где и осуществляется ее сжигание. В большинстве современных котлов этого типа камера дожигания расположена ниже газогенераторной, что позволяет поддерживать в последней столь необходимую для полноценного пиролиза высокую температуру.

Но создатели Булерьяна с целью упрощения конструкции поступили наоборот – внизу поместили именно камеру газогенерации. По этой причине КПД печи не превышает 80% (при наличии экономайзера), тогда как у других газогенераторных котлов этот показатель достигает 90% – 93%.

Теперь рассмотрим вторую часть названия – слово «конвектор». В принципе, конвекция имеет место при работе любого твердотопливного теплогенератора. Но конвекторы прогревают воздух намного быстрее обычной печи. Они снабжены вертикально установленной и открытой с обеих сторон трубой, которая проходит прямо через топку. Воздух в этой трубе разогревается гораздо сильнее, чем от корпуса, и благодаря явлению конвекции мощным потоком устремляется вверх.

Принцип работы печи Булерьян

На первый взгляд складывается впечатление, что внутри печи установлен производительный вентилятор. Холодный воздух засасывается в трубу снизу.

Конвектор очень эффективно обогревает помещение, в котором находится, но обеспечить комфортную температуру в соседних помещениях он не в состоянии. Чтобы сделать свое детище более функциональным, разработчики выпустили модель с водяной рубашкой. Прежде она называлась «Аква-Булерьян», теперь – «Бренеран-АкваТЭН».

Наличие водяной рубашки (теплообменника) позволяет подключать теплогенератор к водяной системе отопления.

Буквы «ТЭН» присутствуют в названии не случайно: модель оснащена электронагревателем, который не даст теплоносителю замерзнуть, если пользователь по какой-либо причине забудет подложить в топку дрова.

Принцип работы

Этот прибор отопления работает следующим образом: холодный воздух с пола, поступая в расположенные внизу патрубки, проходит через элементы, расположенные на топке.

Нагреваясь, он выходит из верхних патрубков и равномерно отапливает строение. Через 10-15 минут после растопки конструкции воздух в системе нагревается до 100-120 °С.

Отличия от печей других видов

В отличие от классических приборов отопления, котлы бренеран забирают воздух для дожигания из топки. Для вторичных воздушных масс отдельных продухов нет. Количество воздуха автоматически меняется в зависимости от вида топлива и режима работы топки.

Вторая изюминка печи булерьян заключается в особенностях конструирования ее топки. Батареи труб теплообменника сделаны таким образом, что на 2/3 они утопают в криволинейных стенках топки. Благодаря этому до 70% тепла, выделяющегося в топочном пространстве в режиме тления, отдаются в воздух трубочной системы. 10% тепловой энергии распределяются по металлическому телу прибора и также обогревают воздух.

Топливо

Отапливать котел можно древесными отходами или остатками от картонажной продукции, дровами. Нельзя применять каменный уголь. Топливо в подобном приборе расходуется медленно и экономично. Закладку его необходимо осуществлять не более 3 раз за сутки.

Для быстрого прогрева комнаты требуется изначально заложить в печку быстрогорящее топливо, бумагу или картон. Их разжигают, при этом дроссель и шибер нужно открыть полностью, а дверь топки закрыть. Разгонная закладка должна полностью прогореть за 3-4 минуты. Контролировать процесс горения можно через стекло в двери или через поддувало.

После прогорания закладки укладывают крупные поленья, торфобрикеты или пеллеты. Дроссель поддувала прикрывают до необходимого положения. Шибер должен быть закрыт на ¾, то есть до упора. Из труб выходит воздух температурой 60-70 °С, печь остывает до 50-55 °С.

Печь с водяным отоплением Аква- Бренеран

Технические характеристики Печь “Аква-Бренеран”:

Ширина – 685 см.

Глубина – 1152 см.

Масса – 200 кг.

Мощность – 27 квт.

Объем отапливаемого помещения – до 600 м3.

Емкость камеры сгорания – 150 л.

Диаметр дымохода – 150 см.

Описание печей Бренеран:

Печь газогенераторная “Аква-Буллерьян” для водяного отопления

Мощный нагреватель жидкости для водяной системы отопления

Не зависит от электричества, нефти и газа

Равномерно обогревает весь объем

Работает на всех видах твердого топлива, картоне и их отходах

Контролируемое горение, высокий КПД

Работает на одной закладке 6-8 часов

Используется для обогрева жилых и нежилых помещений

Экономичен и прост в обслуживании

Печь “Аква-Буллерьян” предназначена для обогрева бытовых и промышленных помещений, цехов, дачных домов, коттеджей, изб, теплиц, мастерских, гаражей, строек, для сушки грибов, фруктов, зерна, пиломатериалов и т.п. – объемом до 600 куб. метров путем разогрева циркулирующей в замкнутой системе жидкости.

Печь “Аква-Буллерьян” представляет собой цельносварную конструкцию из стали, покрытую жаропрочной краской. Печь оборудована двумя регуляторами: на дверце (регулятор мощности) и на дымоходном патрубке сзади печи (регулятор-газификатор).

Дымоход печи не должен иметь горизонтальных участков длиной более 1 м. Рекомендуемая высота дымохода печи “Аква-Буллерьян” не менее 7 м, Для чистки дымохода в его основании следует предусмотреть съемную часть (стакан) или отверстие с дверцей. Минимум 2 раза в год проводите чистку дымохода.

Печь “Аква-Буллерьян” работает на всех видах твердого топлива: дерево, древесные отходы, картон, торфяные брикеты, бурый уголь и т.д. Лучше всего применять крупные круглые полена длиной с печь (колоть дрова не надо).

Коэффициент полезного действия печи “БРЕНЕРАН” – 70 – 80%. Во всех случаях надо стремиться заполнить весь объем топки – только при этом условии достигается время беспрерывной работы на одной закладке топлива 6-8 часов.

Устанавливать печь рекомендуется не ближе 1-го метра от стен и горючих поверхностей (дерево, обои и т.д.), на минимальном расстоянии от имеющегося дымохода (при его наличии), а свободное расстояние перед топкой должно быть не менее 1,25 м.

Печь “Аква-Буллерьян” устанавливается в котельном помещении или подвале. Задняя часть печи обмуровывается изоляцией толщиной 200 мм.

Печи “Буллерьян” сертифицированы по системе ГОСТа России и разрешены к применению во всех жилых и производственных помещениях, включая гаражи и деревообрабатывающие цеха. Печи “Буллерьян” имеют экологический сертификат. Они экологически чистые и разрешены к применению в городах России.

Если не вдаваться в лишние подробности, булерьян с водяным контуром можно охарактеризовать несколькими словами. По сути это конструкция из качественного металла с приваренными к нему трубами. Особенностью этого устройства является то, что оно способствует конвекции, то есть равномерному и очень быстрому прогреву всего помещения.

Булерьян с водяными контурами отопления

Внешне вся конструкция представляет собой котел, в который необходимо помещать древесные материалы. Поскольку такая печь способна работать исключительно на древесном топливе, перед ее покупкой нужно понять, насколько это будет выгодно. Поскольку в больших городах этот природный материал стоит довольно дорого и за ним нужно ехать в специализированные магазины.

Инструменты и материалы необходимые для установки печи

Для того чтобы провести монтаж печи Бренеран своими руками необходимо запастись некоторым количеством строительных материалов и инструментом чтобы их использовать. Сами материалы будут отличаться в зависимости от того в каком помещении необходимо будет установить печь, и какая форма ее монтажа будет применяться. Давайте разберем наиболее распространенные.

Установка индивидуального отопления без применения дополнительной обшивки негорючим материалом. Для этого способа потребуется:

  1. лист металла для обшивки стены и пола в месте установки печи;

материал для дымохода.



Установка печи с внешним декорированием и обшивкой кирпичом или гипсокартоном. Подобный способ установки требует:

  1. материал для обшивки печи;

цемент промышленной марки не менее 500;

материал для изготовления фундамента конструкции;

нержавеющие трубы для изготовления дымохода;

жирная или среднежирная глина.

Установку какой печи выбрать своей для бани?

Многие владельцы бань и саун считают «Бренеран» оптимальным выбором отопительного оборудования. Во-первых, дрова в этих устройствах прогорают почти полностью. Во-вторых, они быстро и равномерно обогревают все помещение.

Однако у этих моделей есть и некоторые минусы. К примеру, они могут дымить из-за небольших остатков топлива. А также при выборе необходимо учитывать то, что у печей «Бренеран» придется утеплять трубу.

Чтобы отдать предпочтение одной из двух описанных моделей, в первую очередь учитываются размеры площади, которую предстоит отапливать.

Для небольших бань и саун подойдет «АОТ-8», а владельцам помещений побольше стоит обратить внимание на модель «АОТ-12» Также следует помнить, что печь требует достаточного места для размещения и отведения трубы — производитель рекомендует поднимать ее не меньше, чем на три метра

Можно ли ставить булерьян в жилом доме?

Технология процесса пиролиза и конвекционной печи нашла себя в малоэтажном индивидуальном строительстве. При соблюдении всех пожарных норм и правильном монтаже, булерьян безопасен даже для деревянных дач.

Существуют подобные системы давно, но первоначально больше использовались для отопления нежилых помещений. Современные производители реализовали решения, пригодные для применения в жилых строениях.

Булерьян отлично справляется с отоплением помещения, в котором нет внутренних стен. Показатели теплоотдачи значительно превосходят традиционное печное отопление. Длительное сгорание позволяет сокращать количество затраченного топлива. КПД составляет около 80%. Такому показателю способствует процесс пиролиза и конвекционного обогрева.

Внешний вид печки больше соответствует промышленному ангару. Поможет не стандартное решение интерьера. В руках умелого дизайнера в жилом доме такая печь может смотреться очень органично:

Современные производители предлагают котлы разной мощности. Минимальный — легко отопит до 100 м3. Существуют системы и для отопления многоквартирного дома.

Как выбрать котёл Бренеран

Производитель воздухогрейных отопительных печей торговой марки Бренеран, ЗАО Лаотерм, выпускает целый ряд теплогенераторов, отличающихся мощностью и особенностями конструкции. Для удобства выбора, все газогенераторное оборудование отделено в серию АОТ.

В линейке представлены модели для бытовых и промышленных условий эксплуатации, работающие практически на любом виде твердого топлива: дровах, пеллетах, отходах древесной и бумажной промышленности, за исключением коксующегося угля.

Модельный ряд отопительных котлов Бренеран

В модельном ряде компании ЗАО Лаотерм находится шесть базовых модификаций печи Бренеран. При выборе подходящего теплогенератора, следует ориентироваться на характеристики оборудования, указанные производителем в технической документации:

АОТ 19 – в конструкции присутствует 8 пар конвекционных труб. Мощность печи 35 кВт. Модель справляется с нагревом помещений с объемом 1000 м³. Общая масса конструкции без дров 240 кг. В топку можно загрузить топливо до 200 кг. Отопительная газогенераторная печь на дровах Бренеран, длительного горения АОТ 19, оптимально подходит для обогрева жилого здания, имеющего несколько этажей и комнат.

АОТ 16 – еще одна производительная печь, подходящая для обогрева помещений до 600 м³. Масса конструкции при пустой топочной камере достигает 190 кг, что при монтаже потребует изготовления фундамента. Модель оптимально подходит для промышленных целей. На основе печи Бренеран АОТ 16, устанавливают воздушное отопление нескольких изолированных друг от друга помещений.

АОТ 14 – в серии представлены два типа оборудования, отличающихся по наличию стеклянной дверцы из жаропрочного стекла. Модель со стеклом предназначена для установки под облицовку кирпичной кладкой, с имитацией под камин или русскую печь. Максимальная производительность 18 кВт, что более чем достаточно для полноценного обогрева помещений с 180 м² или объемом до 400 м³.

АОТ 11 – начиная с этой серии, производитель Лаотерм предлагает печи, более адаптированные для бытовых, чем промышленных условий. Небольшие габариты котла позволили уменьшить его вес до 100 кг, и при этом сохранить высокую производительность 11 кВт. Печь справиться с обогревом одной большой комнаты или зала с объемом 200 м³. Установив систему воздуховодов для отдельных помещений, котел АОТ 11 способен протопить целый дом с площадью около 100 м².

АОТ 08 – небольшая, габаритная, но при этом производительная печь, оптимально подходящая для обогрева неотапливаемых помещений: дач, гаражей, теплиц. Вес конструкции, при пустой топочной камере, составляет всего 70 кг. Для улучшенной циркуляции нагретого воздуха, на корпусе присутствует 7 конвекционных каналов. В серии предлагаются модели со стеклянной дверцей и без нее. Максимальная производительность 8 кВт, объем отапливаемого помещения 140 м³.

АОТ 06 – бытовые твердотопливные воздухогрейные котлы длительного горения на дровах Бренеран АОТ 16, предназначены для эффективного и быстрого обогрева помещений, с общим объемом до 100 м³. Модель с успехом используется для отопления отдельных комнат. Мощности печки не достаточно для подключения системы воздуховодов. В серии представлены модели со стеклянной и цельнометаллической дверцей.

Для удобства потребителей, компания Лаотерм, в полном названии моделей приводит типоразмеры печей, от 01 до 04. Этот параметр влияет на количество конвекционных труб и габариты конструкции.

Стоимость печей Бренеран

Цены на пиролизные отопительные котлы на твердом топливе Бренеран, делают приобретение подобного оборудования доступным практически для любой категории населения. Что влияет на себестоимость котла?

Производительность – самая мощная модель АОТ 19, обойдется около 38 тыс.руб, маленький бытовой теплогенератор всего в 10 400руб.

Наличие топочной двери со стеклянной вставкой – такая функция предусмотрена в моделях АОТ 06, 08, 11 и 14. Наличие вставки увеличивает стоимость конструкции, приблизительно на 1000 – 1500 руб.

Производитель печей специально поддерживает одинаковую стоимость для печей во всех фирменных магазинах компании, чтобы уменьшить вероятность приобретения суррогата. По заверениям представителей Лаотерм, печь по более низкой стоимости, является подделкой.

Основные рекомендации

Специалисты советуют устанавливать булерьян на подставку из металла, высота которой должна превышать 20 см. Допускается обустройство основания из кирпичей. Пол, находящийся под топочной дверкой, следует защитить металлическим листом размером в 500х700 мм.

Данная печь функционирует за счет оптимизированного процесса сгорания топлива, который протекает в ней. Поэтому правила эксплуатации печи предусматривают жесткие требования, предъявляемые к используемым материалам для обустройства дымохода и его монтажа.

Для обеспечения лучшей циркуляции воздушных масс через трубы, печь рекомендуется приподнять на 200 мм от уровня пола, установив ее на основание из:

Топить печь Булерьян можно практически любым видом топлива кроме газообразного и жидкого.

  • плит;
  • кирпичей;
  • камня;
  • прочего негорючего материала.

Монтаж данного устройства предусматривает изготовление и установку дымохода в 5 м. Для мощных моделей потребуется изготовить дымоход в 7 м. Данный элемент отвечает за тягу в режиме тления. Если данное устройство в режиме газогенерации чуть-чуть дымит, тогда тяги не достаточно.

Установка печи проводится на расстоянии в 60 см от легковоспламеняющихся материалов. Прежде чем растопить печь либо заложить в нее дрова, следует полностью открыть дымовую заслонку и регулятор. Далее топливо укладывается. Через 20 минут горения печь переводится в режим тления.

Вывод

Преимущества печи булерьян перед другими источниками очевидны:

  • высокий КПД (около 80%)
  • увеличенный срок сгорания топлива и, как следствие, его экономия
  • небольшие габаритные размеры
  • не требует устройства сложной системы дымохода
  • можно смонтировать самостоятельно, после постройки дома
  • достаточно высокая мощность
  • быстрая теплоотдача

Но есть и минусы:

  • Работает только на твердом топливе. Жидкое и газ использовать не получится.
  • Не способна аккумулировать и накапливать тепло, в помещение будет поступать теплый воздух пока печь не прогорит. Потом снова нужно будет добавить топливо.
  • Относительно высокая стоимость.

Конвекционную печь булерьян нужно использовать, когда:

  1. Вы присутствуете на даче не постоянно;
  2. Отопление вам требуется время от времени;
  3. Обогреть холодное помещение нужно как можно быстрее.

С этими задачами булерьян справится успешно. Конвекционная печь способна обогреть просторную комнату, а также несколько соседних. Очень поможет для обогрева склада, теплицы, бани, сарая.

Лучше приобретать заводской вариант немецкой сборки. Он достаточно надежен, безопасен и эстетичен. Толстый металл не прогорит, прослужит десятилетия. Эконом-вариант такой печи можно изготовить самостоятельно.

Система отопления вполне конкурентоспособна в самых жестких климатических условиях. Благодаря экономии топлива и высокому КПД, не требует больших затрат при эксплуатации.
