Установка счетчика электроэнергии на улице на столбе: необходимые условия и этапы монтажа

Особенности установки счетчика электроэнергии в квартире

Для экономии рекомендуется монтировать специальные приборы, которые фиксируют расход по временным зонам.

Схема подключения двухтарифного ИПУ

Порядок подсоединения такого механизма не сильно отличается от однофазного и трехфазного устройства. Единственная разница – большее количество контактов, что требует применения подходящих автоматов.

Последовательность действий:

  1. В систему встраивается вводный элемент, от которого пускаются перемычки к счетчику.
  2. Монтируются УЗО или однополюсные автоматы. Для трехфазного прибора в сеть устанавливается автомат трехфазной нагрузки.
  3. Фазные контакты соединяются между собой, ноль отводится на шину.
  4. Выполняется настройка. Для этого нужно вызвать специалиста энергосбытовой компании.

Если собственник выполняет подключение сам, важно соблюдать схему, представленную в технической документации

Двухтарифный электросчетчик подключается по той же схеме, что и однотарифный, но прибор требует дополнительной настройки после установки

Место установки

Для размещения ИПУ электроэнергии существуют нормы, которые регламентируют порядок действий.

Многоэтажный дом

Такие строения возводятся с соблюдением множества технических правил, что гарантирует удобную и безопасную подачу электроэнергии. Под приборы учета отводится специальная щитовая на лестничной площадке.

В современных многоквартирных домах ИПУ чаще всего устанавливаются непосредственно в квартире. Это не только позволяет собственнику контролировать показания, но и обеспечивает сохранность механизма, за которую отвечает именно владелец жилья.

Частный или дачный дом

Наиболее распространенным вариантом размещения электросчетчика является столб, от которого отводятся провода для подключения, что ограничивает возможность незаконного подсоединения. Но поскольку место находится на улице, обеспечение сохранности устройства становится затруднительным.

Допускается монтаж прибора в защитном боксе на специальной трубостойке или столбе на огороженной территории. Место установки не должно быть захламлено или труднодоступно.

Закон не запрещает ставить ИПУ непосредственно в помещении, что особенно актуально для сезонно посещаемой дачи или частного дома, который был ранее оснащен электросчетчиком внутри. Но согласование таких работ может потребовать обращения в суд, который не всегда становится на сторону собственника.

Гараж

При наличии на объекте энергоемкого оборудования устанавливается трехфазный счетчик. Если помещение используется только для хранения транспортного средства или каких-либо вещей, то достаточно однофазного.

Порядок размещения зависит от конкретной ситуации. Допускается монтаж ИПУ на улице: для этого подходит близко расположенный столб или специальная конструкция. Внутренняя фиксация производится согласно стандартным требованиям подключения.

Порядок выполнения работ

Установку должен производить специализированный специалист, представляющий компанию поставщика. Возможно самостоятельное выполнение процедуры, если соблюдаются ТБ и имеется письменное разрешение обслуживающей фирмы.

Первый шаг — подача заявления

Компания, предоставляющая свет, подготавливает перечень документов, соглашение с пользователем, акт установки. Служба снабжения передает бумаги конечному пользователю.

В документах обязательно указаны:

  1. Тип устройства, количество фаз и тарифов.
  2. Устройство защиты ввода.
  3. Площадь поперечного сечения и длина проводки.
  4. Наименование панели (коробки).

Второй шаг — монтаж

Установка возможна исключительно после получения владельцем технической документации. Для ручного монтажа необходимо приобрести компоненты, указанные в бумагах.

Во время ручной установки прибора следует соблюдать следующие факторы:

  1. Монтаж нового оборудования проводится при отсутствии электричества в сети.
  2. Устройство монтируется на высоту не менее 800 мм (допускается 400), не более 1700 мм.
  3. Для защиты прибора во время низкой уличной температуры используют коробку с обогревом. Для исправной работы температура должна находиться в пределах 0-20 градусов Цельсия.
  4. Входная цепь включается в автомат защиты, затем к прибору.
  5. Металлические корпуса требуется заземлить.
  6. Выходная цепь подключается ко входному автомату.
  7. Между линиями электроснабжения, водоснабжения и газоснабжения должно соблюдаться расстояние в метр.
  8. Перед включением электрической сети для потребления производится пробный запуск.

Третий шаг — заявление на пользование прибором

По окончанию установки необходимо получить документ на право пользования прибором учета расхода электроэнергии. Заявление составляется потребителем. Документ необходимо доставить в офис поставщика лично или заказным письмом с уведомлением.

В заявление необходимо указать:

  1. Фамилию, имя и отчество заявителя.
  2. Номер договора.
  3. Адрес строения и контактный телефон лица.
  4. В нижней части листа указывается дата оформления и подпись заявителя с расшифровкой.

Ведущие производители, популярные модели счётчиков и анализ их цен

Приборы учёта, независимо на воду или электричество, устанавливаются не на один год, поэтому нужно приобретать только качественное и надёжное оборудование. Лучше всего покупать приборы только проверенных производителей, таких как:

  • Инотекс;
  • Энергомера;
  • Тайпит.

Использование многотарифных счётчиков даёт большую выгоду

Компания Инотекс− известный российский бренд с 15-летней историей. Производит электронные приборы учёта электроэнергии, которые занимают лидирующее место по продажам на территории РФ.

Энергомера является крупнейшим производителем приборов учёта электроэнергии. На рынке электроприборов компания появилась в 2010 году.

Тайпит – компания из Санкт-Петербурга, основанная в 1999 году. Фирма занимается производством измерительной аппаратуры, в том числе электросчётчиков.

ПроизводительМодельСредняя стоимость, руб.

Нева 103 1SO/ Тайпит

  • Однотарифный.
  • Является сертифицированной моделью со счётным устройством механического типа.
  • Напряжение: 220/230 В.
  • Сила тока: 5/60 А.
  • Диапазон температур: от -40 до +60˚C.
  • Класс точности: 1.
680−760
ПроизводительМодельСредняя стоимость, руб.

Меркурий 201.8/ Инотекс

  • Однотарифный.
  • Модель с ЖК-дисплеем.
  • Напряжение: 220/230 В.
  • Сила тока: 5/80 А.
  • Диапазон температур: от -45 до +75˚C.
  • Класс точности: 1.
580−740
ПроизводительМодельСредняя стоимость, руб.

CE102M S7 145-JV/ Энергомера

  • Многотарифный.
  • Универсальная модель электросчётчика.
  • Напряжение: 220/230 В.
  • Сила тока: 5/60 А.
  • Диапазон температур: от -45 до +70˚C.
  • Класс точности: 1.
  • Количество тарифов – 4.
1 400−2 075
ПроизводительМодельСредняя стоимость, руб.

Меркурий 200.02/ Инотекс

  • Многотарифный.
  • Коммерческая модель.
  • Напряжение: 220/230 В.
  • Сила тока: 5/60 А.
  • Диапазон температур: от -40 до +55˚C.
  • Класс точности: 1.
1 500−1 800
ПроизводительМодельСредняя стоимость, руб.

Меркурий 231 АМ-01/ Инотекс

  • Однотарифный.
  • Коммерческая модель.
  • Напряжение: трёхфазное, 230/400 В.
  • Сила тока: 5/60 А.
  • Диапазон температур: от -40 до +55˚C.
  • Класс точности: 1.
2 040−2 420
ПроизводительМодельСредняя стоимость, руб.

СЕ300 R31 043-J/Энергомера

  • Однотарифный.
  • Модель с ЖК-дисплеем.
  • Напряжение: трёхфазное, 230/400 В (57,7/100В).
  • Сила тока: 5/10−60/100 А.
  • Диапазон температур: от -40 до +60˚C.
  • Класс точности: 0,5-1.
2 120−4 400
ПроизводительМодельСредняя стоимость, руб.

Меркурий 231 AT-01/ Инотекс

  • Многотарифный.
  • Универсальная модель.
  • Напряжение: трёхфазное, 230/400 В.
  • Сила тока: 5/60 А.
  • Диапазон температур: от -40 до +55˚C.
  • Класс точности: 1.
  • Количество тарифов: 2−4.
2 790−3 220

Если судить из приведённой выше информации, то счётчики электроэнергии с автоматической передачей показаний подойдут для:

  • Нева 103 1SO – для обычных квартир;
  • Меркурий 200.02 – для муниципальных помещений;
  • Энергомера СЕ300 R31 043-J – для небольшого жилого дома;
  • Меркурий 231 АТ-01 – наилучший вариант для большого коттеджа.

Лучше всего устанавливать многотарифные приборы учёта электроэнергии. Они позволяют более эффективно планировать расход и оплату электричества.

Watch this video on YouTube

УЗИП

Чтобы защитить электроустановку от высоковольтных импульсов, от последствий прямого удара молнии и, как следствие, от возможных пожаров, в систему необходимо интегрировать устройство защиты от импульсных перенапряжений (УЗИП).

На общей схеме УЗИП располагаются сразу после вводного аппарата QF1. Кроме того, УЗИП следует подключать к схеме через отдельный аппарат защиты QF2  (автоматический выключатель или предохранитель). Число полюсов вводного аппарата и УЗИП следует выбирать исходя из количества фаз и режима работы нейтрали. (см. схему). При воздушном вводе в здание установка УЗИП – обязательна!

Виды

При установке счетчиков вне дома важно выбрать наиболее подходящую модель

При этом надо принимать во внимание потребности в электричестве. Так, например, если планируется использовать оборудование, которому будет необходимо трехфазное питание, то нужно установить соответствующий учетный прибор

Однако в большинстве случаев в частном доме достаточно установить однофазный электросчетчик.

Установка на стене дома

Принцип работы может быть индукционным или электронным. Первая разновидность считается менее эффективной. Рекомендуется выбирать для установки счетчик электронного типа. Однако индукционный, хотя и менее точный, является более надежным в эксплуатации.

Индукционный счетчик

Для индикации результата может использоваться дисплей или механическое устройство. Первый вариант обычно используют при установке в помещениях. Механический способ индикации считается более надежным, он предпочтителен для счетчиков, расположенных на улице.

Важно! Некоторые варианты устройств допускают только визуальное чтение показаний. Однако существуют счетчики, в которых имеется встроенный модем, передающий данные о расходе энергии дистанционно

Счетчики могут иметь одну, две или большее количество тарифных зон. При их использовании тариф в ночное время будет снижен. Для владельца частного дома это будет выгодно, поскольку может понизить общую стоимость использованной электроэнергии. Это удобно в том случае, когда на участке имеется круглосуточное освещение (например, при наличии лампочки над входной дверью).

Электронный прибор учета

При выборе электросчетчика для частного дома потребителю важно обратить внимание на следующее:

  1. Для учетного прибора предусмотрена предельная сила тока, проходящего через него. Обычно эта величина для трехфазного счетчика составляет 32А, для однофазного — 25 А.
  2. Нужно выбрать качественный и надежный счетчик. В компании необходимо узнать требования к прибору и приобрести наиболее подходящий.

Вам это будет интересно Соединение проводки в квартире

Дешевые счетчики часто бывают неточными и имеют недолгий срок службы. Ремонт и переустановка обойдутся дороже, чем приобретение качественного счетчика с самого начала.

Почему показания могут не совпадать с показаниями домашнего счетчика

При выносе учета на улицу домашний аппарат часто остается на месте. Информация с обоих устройств сравнивается. Собственники жалуются, что электросчетчик на столбе «врет». Погрешность достигает 10%.

Перегрузка линии, обрывы, короткие замыкания приводят к повреждениям конструкции. Молнии, наводнения, аварии на ЛЭП разрушают сеть.

Для обжалования счетов потребуется составить заявление и вызвать представителя энергетической компании. Неисправность подтверждается документально.

Есть и другой вариант — «врет» домашний электросчетчик, а не уличный.

Конструкция дистанционного счетчика

Принцип работы новых электросчетчиков с дистанционным сбором данных строится на преобразовании аналоговых сигналов в импульсы, на основании которых высчитывается объем потребленной энергии. Основным отличием электронных приборов от индукционных является отсутствие приводимых в движение механических деталей и более широкий функционал:

  • Грамотно организованная система учета потребления электричества.
  • Увеличенный интервал входного напряжения.
  • Сохранение и предоставление данных за предыдущие учетные периоды.
  • Подключение к системам сбора и отправки информации поставщику.
  • Измерение потребляемой мощности.

Конструкция дистанционного электросчетчика представлена обязательными деталями:

  • Жидкокристаллический дисплей.
  • Таймер с отображением фактического времени.
  • Трансформатор.
  • Разъемы для подключения телеметрии.
  • Элементы управления и контроля.
  • Супервизор.
  • Источник питания.
  • Опционно может устанавливаться оптический порт.

Жидкокристаллический дисплей электросчетчика с дистанционным снятием показаний отображает информацию о количестве потребленной энергии, фактические дату и время, рабочий режим прибора и тариф.

Независимый источник питания обеспечивает работу электронной схемы счетчика. К нему подключается супервизор, создающий для микроконтроллера сигнал сброса, возникающий при включении или отключении электросчетчика дистанционно. При помощи супервизора осуществляется отслеживание изменений входного напряжения.

Функцию часов в некоторых моделях выполняет микроконтроллер. Деталь комплектуется отдельной микросхемой, понижающей нагрузку и расход мощности, что позволяет перенаправить энергию на решение других задач.

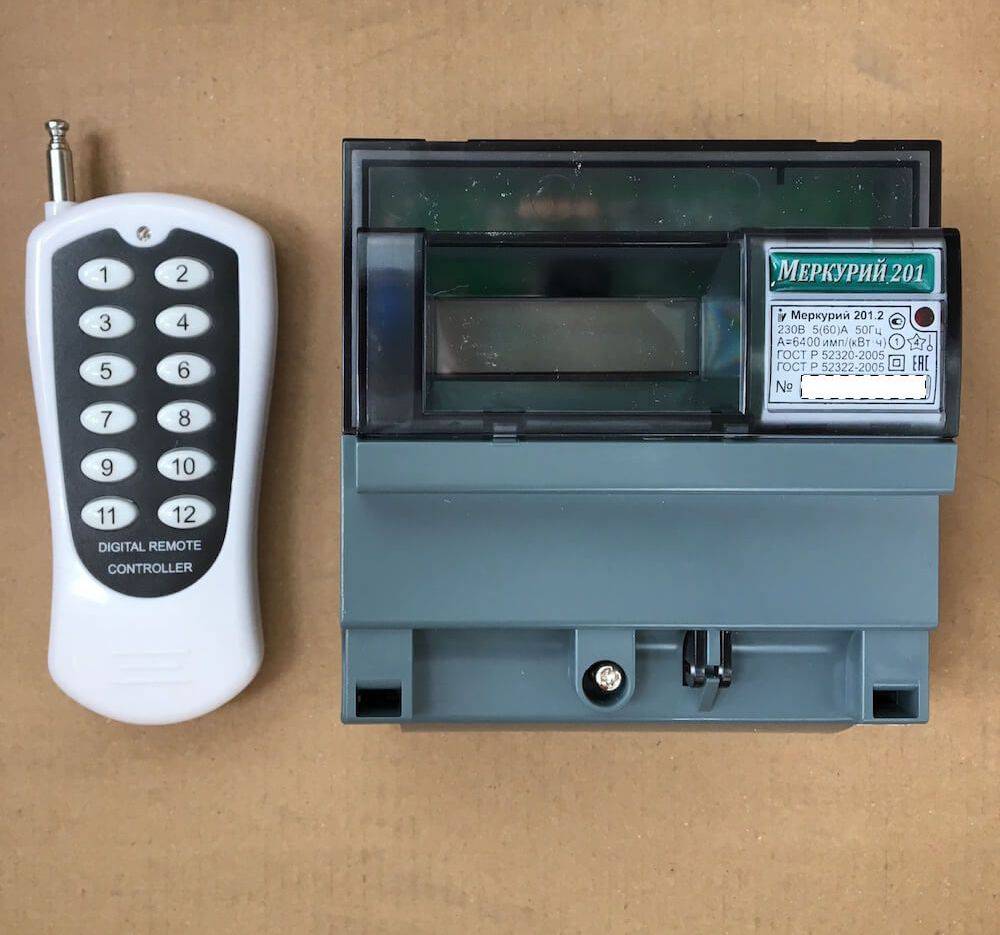

Подключить электросчетчик с пультом дистанционного управления к персональному компьютеру или системе передачи данных можно при помощи телеметрического выхода. Информация с прибора учета снимается оптическим портом.

Новые правила подключения

Подключать приборы учета электроэнергии в частных домах можно различными способами. Выбор той или иной схемы включения трехфазного счетчика определяется мощностью обслуживаемых нагрузок, а также типом самого учетного прибора. В новой редакции ПУЭ под номером 7 особо оговаривается порядок установки и подключения трехфазных и однофазных приборов учета. Правильный подход к решению этого вопроса сводится к выполнению следующих рекомендаций:

  • подключать 3-х фазные электросчетчики следует по самой простой и надежной схеме коммутации;
  • используемые при этом трансформаторы тока должны соответствовать коэффициенту перерасчета, предусмотренному для выбранного образца счетчика;
  • при подключении электронного прибора обязательно соблюдение равномерности загруженности каждой из фаз питающей линии.

Последнее требование предполагает, что токи в каждой из нагрузочных цепей A, B и C должны быть примерно одинаковы. Нарушение этого правила влечет за собой перегрузку нейтрального проводника и постепенное его разрушение. Специалисты называют это неприятное явление «отгоранием нуля». Оно опасно тем, что при обрыве нуля совмещенный нейтральный проводник утрачивает свою защитную функцию. В такой ситуации опасность случайного поражения высоким напряжением работающего на электрооборудовании оператора резко возрастает.

При рассмотрении способов крепления учетного прибора в распределительном щите выделяются следующие подходы:

  • фиксация посредством трех крепежных винтов (этот метод подходит для корпусов счетчиков типа S или Ш);
  • монтаж прибора учета на специально оборудуемую в щите DIN-рейку (для корпусов R или P).

Во втором случае положение крепежной направляющей регулируется таким образом, чтобы отверстия на корпусе прибора и ее собственные прорези полностью совпадали.

Этапы монтажа ящика с подробными фото

После того как выбрано место, можно приступать к установке, которая естественно начинается с ящика. Вот как поэтапно выглядит процесс его сборки:

№ п/п
Шаги, фото
Комментарий
1.

Распаковка ящика

Прежде чем монтировать счетчик на столб ЛЭП, его нужно упаковать в ящик. Поэтому начинаем именно с него: распаковываете, достаёте ключики, открываете дверцу.
2.

Демонтаж защитных крышек

Снимаете защитные крышки, чтобы они не мешали установке приборов.
3.

Полость ящика

На задней стенке ящика мы видим дин-рейки. Значит, у электросчетчика предусмотрен именно такой вид крепления

Варианты могут быть и другими, поэтому при подборе ящика на это нужно обращать внимание.
4.

Обратная сторона счётчика

Так выглядит обратная сторона счётчика, предназначенного для монтажа на дин-рейку.
5.

Крепление счетчика болтами

Реек в ящике две. Счётчик сажаете на верхнюю, в правый угол и крепите его болтами.
6.

Фиксатор

Это фиксатор для закрепления прибора на дин-рейке.
7.

Установка фиксатора

Чтобы счётчик не шатался, он фиксируется с двух сторон по бокам, как показано на фото.
8.

Автоматический выключатель

На ту же дин-рейку, левее счётчика ставится вводной автоматический выключатель.
9.

Соединение выключателя со счётчиком

Выходные клеммы выключателя соединяются с входами счётчика.
Жёлтый провод (фаза) ставится на левую клемму выключателя и подсоединяется на первый слева вход счётчика.
Синий провод (ноль) соединяет правую клемму выключателя и третий (слева направо) вход счётчика.
Примечание: все клеммные болтики должны хорошо затягиваться отвёрткой.

10.

Установка УЗО

Теперь наступает очередь устройства защитного отключения (УЗО), которое ставится под выключателем на нижнюю дин-рейку, и так же как и счётчик закрепляется фиксаторами.
11.

Подсоединение УЗО к счётчику

Фаза (жёлтый провод) подключается на левый контакт УЗО и второе слева входное отверстие счётчика.
Ноль (сини провод) соединяется на правый контакт УЗО от первого справа входа счётчика.

12.

Установка крышки

Подтягиваете все соединения и привинчиваете крышку счётчика, закрывающую входы.
13.

Установка автоматов и шинки

Под счётчиком на нижнюю дин-рейку устанавливают два автомата на 10 и 16 А

Рядом с ними привинчивается шинка для нулевого провода и так же закрепляется фиксаторами.
14.

Контактная рейка

Контактную рейку используют для соединения между собой входных клемм автоматов. Место её установки показано стрелкой.
15.

Соединение автоматов

С левого выхода УЗО фазный провод подключается на контактную рейку. А правый выход УЗО соединяется синим проводом с нулевым выходом на шинке.
16.

Подключение питающего кабеля

Теперь необходимо на входы выключателя подсоединить 10-метровый питающий кабель, просунув его конец через отверстие в донышке ящика и под дин-рейками.
17.

Проверка работы счётчика

Установив рычаг выключателя в положение «включено», проверяем работу счётчика.
18.

Установка крышек

Ставим на штатные места снятые вначале крышки.
19.

Счётчик в сборе с ящиком

Всё, ваш уличный счётчик готов к установке. Осталось закрепить ящик на опору ЛЭП, вызвать соответствующую службу для опломбирования – и можно производить линейное подключение прибора, чем займётся представитель электрической компании.

Виды электросчетчиков для квартиры

Сейчас владельцы квартир массово меняют старое электрическое оборудование на новое. Существует два типа счетчиков, каждый из которых имеет свои плюсы и минусы.

  1. Индукционный электросчетчик — подсчитывается количество оборотов диска. Его достоинствами являются несложное использование, дешевизна, долгий срок между поверками. К недостаткам следует отнести невозможность использования многотарифной системы расчетов, низкую точность.
  2. Электронный электросчетчик – конструкция основана на микросхемах. Положительные стороны: компактность, возможность учета по многотарифный системе. Недостатки: дороговизна, частые поломки.

В зависимости от параметров электрической сети предъявляются и определенные требования к установке электросчетчика в квартире. В частности, имеет значение количество фаз, подключенных к помещению. Электросчетчики бывают следующих видов:

  • Однофазные. Оснащены четырьмя клеммами для крепления кабелей. К одной паре подсоединяется входящий кабель, ко второй паре подключается кабель, обеспечивающий питание помещения.
  • Трехфазные. В них имеется как минимум 8 клемм. На входную группу подключается один нулевой и три токопроводящих кабеля, такой же блок клемм имеется для выходной группы. Установка трехфазного электросчетчика в квартире возможна в том числе при однофазной системе.

Каковы требования к установке электросчетчика в квартире по классу точности оборудования? Техническая характеристика любого прибора имеет такой показатель как погрешность. Степень отклонения показаний прибора от фактического значения потребленной электроэнергии характеризует класс точности устройства. Для оборудования, применяющегося в бытовых условиях, эта величина должна быть не выше 2 %.

То есть если фактически использовано 100 кВт электроэнергии, то в показаниях счетчика это значение отразится в диапазоне от 98 до 102 кВт. Чем выше класс точности прибора, тем меньше погрешность его показаний. Эта характеристика указывается в техническом паспорте оборудования. С повышением класса точности электросчетчика будет возрастать и его цена.

Как правильно установить электросчетчик

Переходить ли на многотарифный план?

Поэтому вполне возможно потребуется трехфазное питание и соответствующий трехфазный счетчик. При подключении проводом нужно быть внимательным и не перепутать фазу и ноль. Какой счетчик выбрать для установки?

Коммутационные аппараты В целях безопасности применяют различные коммутационные аппараты. Поэтому при наружной установке, согласно ПУЭ 1.

Перед началом монтажных работ необходимо обесточить провода: отключить входящий автомат или рубильник, а также обязательно проверить отсутствие напряжение мультиметром или индикационной отверткой. Там, где грунтовые воды подходят близко к поверхности, просто вкапывают металлический штырь, чтобы он доставал до водоносного слоя.

По современным стандартам, класс точности прибора должен быть не меньше 2,0, а рабочий ток от 30 А. Вводной электрический кабель, заходящий в квартиру или дом, в однофазной сети состоит из двух фаза и ноль или трех фаза, ноль, заземление проводов. Также дополнительно потребуется трёхжильный кабель диаметром сечения от 3 мм.

Некоторые советы и меры безопасности Подводя итог всему изложенному, имеет смысл обобщить основные меры безопасности при монтаже силовых шкафов и подключении электросчетчиков: Все работы производятся при снятом напряжении; Разводку следует начинать от квартиры или помещения, а питающий ввод подключать в последнюю очередь; Схема монтажа автоматики силового щита Соблюдать расцветку кабелей при монтаже; Производить подключение только одножильными проводами; Соблюдать схему подключения прибора учета электроэнергии, которая имеется на внутренней стороне защитной крышки; Проверять и контролировать плотность затяжки контактных винтов; Производить работы только проверенным и специальным инструментом; Сечение провода в промежутке от вводного автомата до распределительных должно быть большим, нежели диаметр проводки на квартиру и внутри нее. Но напомнить об этом не помешает. Это облегчает контроль за целостностью пломб и снятие показаний. К сведению! Но нужна ли эта повышенная точность?

Правила подключения счетчика электроэнергии:

Строительные организации решают эти проблемы с поставщиками электроэнергии, исходя из реальных условий расположения строительной площадки. Для трехфазной сети это будет трехконтактный выключатель, для однофазной — двухконтактный; Приборы УЗО и ДФ, используемые для защиты от короткого замыкания и тока утечки; Дополнительные одноконтактные пакетники на каждую ветку проводки.

Приходящая нейтраль. Задняя стенка у них разборная. Внутри коробки располагаются крепления, облегчающие монтаж и установку основных приборов — входного пакетника, электросчетчика и пакетников на распределении проводки. Что выбрать: помещение или улицу?
Установка однофазного электросчетчика на даче своими руками — соединение автоматов в щитке

Кто может подключать

Если на общем собрании (ОС) было коллективом принято положительное решение по переносу счетчиков, необходимо, чтоб работы проводили квалифицированные работники энергетической компании.

Даже если посторонний электрик сможет выполнить установку, для подключения к сети, опломбировки необходимы определенные полномочия. Когда работу выполнит представитель поставщика, к потребителю уже не будет никаких претензий.

Перенос счетчиков состоит не только из технических процессов. Представители энергетической компании должны проверить документы по границе разделения балансовой принадлежности, с учетом каждого прибора в СНТ.

Законность мероприятия

Обслуживающие компании могут заставить владельца дома смонтировать счетчик на улице. Фирмы обуславливают это возможностью беспрепятственного обслуживания устройства. Таким образом поставщик пытается бороться с воровством электроэнергии.

  1. Владелец отказывается. В данном случае компания обязана установить (или оставить) счетчик внутри помещения. Вне зависимости от ответа пользователя, фирма может установить независимое контролирующее устройство на столбе за свой счет. Так получится два счетчика — в доме расчетный, на улице — контрольный. Последний располагают на границе балансовой принадлежности — между пользователем и поставщиком.
  2. Владелец соглашается. В данном случае производится установка (или вынос из помещения) счетчика расхода электроэнергии. Владельцу дома предоставляется на подпись оригинал договора.

Оба варианта законны, если поставщик соблюдает правила. Уличный счетчик должен соответствовать пунктам 1.5.27 и 1.5.29 ПУЭ:

В СНТ пользователей часто заставляют согласиться на установку: показания считывают сотрудники фирмы, что защищает от воровства электроэнергии.

Ставим счетчик

Если уж вы решили, что справитесь с установкой счетчика в частном доме лучше, чем это сделает представитель электросетевой службы, можно попробовать. Вам понадобятся:

  • абонентский электрощиток;
  • счетчик, который соответствует техническим параметрам;
  • провода нужного сечения;
  • автоматические выключатели и УЗО;
  • трансформаторы;
  • пассатижи;
  • отвертки (лучше набор);
  • острый нож с рукояткой из пластика или обмотанный изолентой;
  • крепеж по диаметру отверстий в щитке;
  • монтажные планки (стандартные, шириной 35 мм);
  • изоляторы;
  • мультиметр;
  • изолента.

Приступаем к монтажу

Вы уже, конечно, определились, сколько фаз вам нужно, и разобрались с трансформатором – он нужен не всегда, но если вы ставите трехфазный прибор учета, без преобразователя вряд ли удастся обойтись. Далее порядок действий будет таким:

  1. Установите в щиток монтажную планку.
  2. Установите УЗО, собственно счетчик и выключатели – для этого есть фиксаторы, которые входят в комплект.
  3. Проверьте, работают ли автоматы, включив мультиметр в режим измерения сопротивления.
  4. Поставьте шины заземления и защиты – их крепят гайками и изоляционными винтами.

Вариант 1

Однофазный счетчик подключается по схеме прямого включения в сети. Несмотря на то, что моделей много, клеммы у них абсолютно одинаковые. Иногда используется трансформатор. У них четыре клеммы:

  • вход фазы;
  • вход нуля;
  • выход фазы;
  • выход нуля.

Отдельных клемм для заземления нет. Действуем в следующем порядке:

  1. Обесточьте дом – делается это прямо на магистрали или же на вводном автомате, так что все равно нужно договориться с сетевой компанией.
  2. Смонтируйте счетчик.
  3. Проверьте все подключения
  4. Включите агрегат.

Вариант 2

С трехфазным счетчиком повозиться придется несколько дольше. Перво-наперво надо понять, что есть несколько схем, и они зависят от того, какую модель вы выбрали. Возможны несколько способов подключения:

  • прямое подсоединение;
  • включение в четырехпроводную сеть через трансформатор;
  • в трехпроводную или четырехпроводную сеть с использованием трансформатора;
  • через два трансформатора (тока и напряжения) в трехпроводную сеть.

Напрямую можно включать счетчик, если вы видите на маркировке букву У, что означает универсальность. Такие счетчики используются чаще всего, они подходят для дома, и для квартиры. Правда, ток ограничен – 50 А. После того, как монтажник соберет агрегат, он должен сделать следующее:

  1. Пробное включение.
  2. Опломбирование, причем на пломбе должны быть указана дата.

КАК У НИХ?

В странах Запада установка счётчиков на фасадах зданий и даже на оградах участков является нормой. Конечно, эти счётчики приспособлены для работы вне помещений, а щиты для их установки имеют защиту от неблагоприятных факторов.

В американских регламентирующих документах, например, содержится полная информация со схемами, как и где должны устанавливаться электрические счётчики в частных жилых домах. В английских нормативных документах чётко разграничивается зона ответственности: счётчик и подводящие кабели принадлежат электроснабжающей компании, а выходящие из счётчика кабели уже в собственности потребителя. Чёткая регламентация исключает разночтения и конфликты на их основе.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
