Устройство и принцип работы двухконтурных газовых котлов: схема и критерии выбора

Рейтинг ТОП-10

Рассмотрим наиболее востребованные модели двухконтурных газовых котлов, признанные специалистами и рядовыми пользователями наиболее удачными в конструкционном и эксплуатационном отношении:

Buderus Logamax U072-24K

Газовый двухконтурный котел, предназначенный для настенного монтажа. Оснащен камерой сгорания закрытого типа и раздельным теплообменником — первичный из меди, вторичный — нержавеющий.

Площадь обогрева — 200-240 м2. Обладает несколькими степенями защиты.

Модели с индексом «К» выполняют нагрев горячей воды в проточном режиме. Ест возможность подключения комнатного регулятора температуры.

Federica Bugatti 24 Turbo

Представитель итальянской теплотехники, двухконтурный газовый котел настенного типа. Рассчитан на работу в коттедже или общественном помещении площадью до 240 м2.

Раздельный теплообменник — медный первичный и стальной вторичный. Производитель дает 5-летний срок гарантии, что говорит об уверенности в качестве и эксплуатационных возможностях котла.

Bosch Gaz 6000 W WBN 6000-24 С

Немецкая компания Bosch известна во всем мире, поэтому в дополнительных представлениях не нуждается. Серия Gaz 6000 W представлена настенными моделями, рассчитанными на эксплуатацию в частных домах.

Модель 24 кВт является наиболее распространенной, она оптимальна для большинства жилых и общественных помещений.

Имеется многоступенчатая защита, медный первичный теплообменник рассчитан на 15 лет службы.

Leberg Flamme 24 ASD

Котлы фирмы Leberg принято относить к бюджетным моделям, хотя заметной разницы в стоимости с продукцией других фирм не наблюдается.

Модель Flamme 24 ASD обладает мощностью 20 кВт, что оптимально для домов площадью 200 м2. Особенностью этого котла является высокий КПД — 96,1 %, что заметно превосходит альтернативные варианты.

Работает на природном газе, но может быть перенастроен на сжиженный (требуется замена форсунок горелки).

Лемакс PRIME-V32

Настенный двухконтурный котел, мощность которого позволяет обогревать 300 м2 площади. Это подходит для двухэтажных коттеджей, магазинов, общественных или офисных помещений.

Выпускаются в Таганроге, основные технологические принципы сборки разрабатывались немецкими инженерами. Котел оснащен медным теплообменником, обеспечивающим высокую теплопередачу.

Рассчитан на эксплуатацию в сложных технических условиях.

Navien DELUXE 24K

Корейский котел, детище известной фирмы Navien. Относится к бюджетной группе оборудования, хотя демонстрирует высокие эксплуатационные качества.

Оснащен всеми необходимыми функциями, имеет систему самодиагностики и защиту от перемерзания. Мощность котла рассчитана на работу в домах до 240 м2 при высоте потолков до 2,7 м.

Способ монтажа — настенный, имеется раздельный теплообменник из нержавеющей стали.

MORA-TOP Meteor PK24KT

Чешский двухконтурный газовый котел, предназначенный для навесной установки. Рассчитан на отопление 220 м2. Имеет несколько степеней защиты, блокировку при отсутствии перемещения жидкости.

Есть возможность в дополнение подключить внешний водонагреватель, что значительно расширяет возможности подачи ГВС.

Адаптирован к нестабильному напряжению электропитания (диапазон допустимых колебаний составляет 155-250 В).

Лемакс PRIME-V20

Еще один представитель отечественной теплотехники. Настенный двухконтурный газовый котел, рассчитанный на обслуживание 200 м2.

Модулируемая горелка позволяет экономичнее распределять топливо, изменяя режим сжигания газа в зависимости от интенсивности циркуляции теплоносителя. Имеет раздельный нержавеющий теплообменник, может быть подключен к комнатному термостату.

Есть возможность удаленного управления.

Kentatsu Nobby Smart 24–2CS

Японский настенный газовый котел, обеспечивающий отопление 240 м2 и подачу горячей воды. Модель 2CS оснащена раздельным теплообменником (первичный из меди, вторичный — нержавеющий).

Основной вид топлива — природный газ, но при смене жиклеров может быть переведен на использование сжиженного газа. Большинство рабочих характеристик соответствуют европейским котлам аналогичной мощности и функционала.

Есть возможность использования нескольких конструкционных вариантов дымохода.

Oasis RT-20

Настенный двухконтурный газовый котел российского производства. Рассчитан на работу в помещениях около 200 м2. Оснащен эффективным теплообменником из меди и нержавеющим вторичным узлом.

Камера сгорания турбированного типа, имеется встроенный расширительный бак и конденсатоотводчик.

При оптимальном наборе функций и высоком качестве сборки, модель имеет сравнительно низкую цену, что обеспечивает ей востребованность и популярность.

Функционирование системы автоматики

Используемые принципы работы автоматики газовых котлов призваны обеспечить безопасную эксплуатацию и добиться поддержания определенной температуры теплоносителя на протяжении какого-то времени. Приборы оснащаются всевозможными датчиками и терморегуляторами.

Автоматические системы защиты позволяют отключать подачу газа при его временном отключении. Система просто перестанет работать. Ее будет необходимо перезапустить вручную сразу после возобновления транспортировки газа по сетевой магистрали. Это можно сделать за несколько минут.

Современные модели имеют энергосберегающие функции, а также способ защиты от замерзания. Температурный режим теплоносителя регулируется посредством специальных датчиков. Если столбик термометра снизится до 5 градусов, то включение котла произойдет автоматически для прогрева.

Новые модели начали оснащаться системами самодиагностики. В процессе эксплуатации анализируется состояние основных узлов, после чего информация передается на дисплей посредством кодов ошибок. Такой технологичный способ позволяет выявить около 90 процентов вероятных неисправностей.

Особенности внутреннего устройства и технические параметры агрегатов

Настенные двухконтурные котлы сегодня наиболее распространенный вариант отопительного оборудования, который можно встретить в городской квартире. В сравнении с одноконтурными моделями котлов такие агрегаты значительно дешевле. Сказывается оптимизация всего оборудования, установленного внутри самой конструкции.

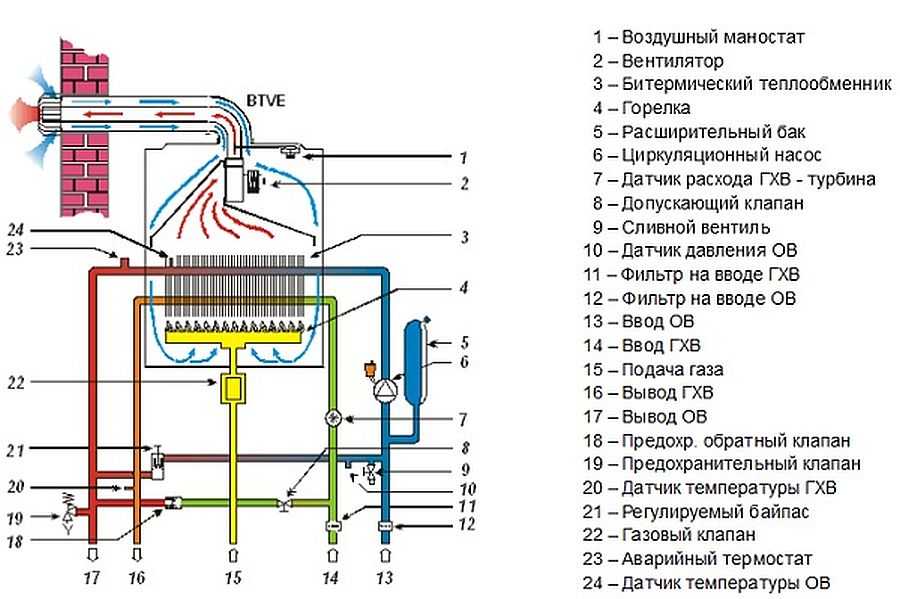

На рисунке схеме показано устройство двухтрубного бытового газового котла и принцип его работы.

Напольный котел гораздо мощнее и тяжелее. Чугунные или стальные теплообменники, накопительный бак для горячей воды (бойлер с косвенным подогревом) — все это и многое другое имеет значительные габариты и вес, что предъявляет к прочности пола помещения повышенные требования. Для напольного типа потребуется специальное место или даже отдельное помещение, в котором должна быть хорошая вытяжка, и оборудован дымоход. Такие агрегаты обычно ставятся в больших загородных домах, в частных жилых постройках в два и более этажа.

Что касается выбора конкретной модели настенного газового котла, то и здесь, вам следует не торопиться. Для эффективной работы газо-нагревательного оборудования необходима тяга, благодаря которой осуществляется горение топлива в топке. Одни модели сконструированы под естественную тягу, другие, наоборот оснащены вентиляторами для принудительной вентиляции. Сравнивая оба варианта, налицо меньшая стоимость агрегатов с естественной тягой и открытой камерой сгорания. С другой стороны, вам потребуется в этом случае заняться организацией дымохода, который должен четко соответствовать всем техническим нормам и стандартам.

*Модели с закрытой топкой и принудительной вентиляцией дороже, однако, более практичны и надежны в эксплуатации. Для двухконтурного котла с закрытой камерой сгорания устанавливается коаксиальный дымоход, который представляет собой компактную трубу, действующую на вход и на выход. Такие конструкции не габаритные, не требуют много места, и могут быть установлены в городской квартире.

На что обратить внимание: при интенсивном использовании горячей воды в доме, лучше оснастить отопительную систему газовым котлом с дополнительной накопительной емкостью для горячей воды. Запас в 50-60 л

будет уместным в любой ситуации. Встроенный бойлер обеспечит постоянное давление воды в системе и сохранит необходимую температуру горячей воды.

Что собой представляют настенные двухконтурные газовые котлы

Современные навесные двухконтурные котлы имеют отличный дизайн, минимум коммуникаций вокруг себя и работают практически бесшумно, поэтому могут быть установлены в любом соответствующем требованиям помещении

Газовые двухконтурные котлы при тех же габаритах и отопительных технических характеристиках объединяют в себе функционал сразу двух приборов — самого котла и проточного (реже — накопительного) водонагревателя. Теплоноситель из контура отопления в двухконтурных моделях не смешивается с санитарной водой контура горячего водоснабжения (ГВС).

Еще одним важным моментом является количество человек, проживающих в доме, а вернее количество точек одновременного потребления горячей воды. Большинство двухконтурных моделей работает по принципу приоритета ГВС, т.е. когда открывается точка потребления, подогрев отопительного контура. Реже, обычно в более дорогих моделях, где распределение производительности реализовано с помощью трехходового клапана, подогрев отопительного контура не прекращается полностью, но производительность все равно снижается.

На практике это означает, что если пользоваться одновременно несколькими точками потребления горячей воды, производительности контура ГВС может быть недостаточно, не говоря уже о контуре отопления. Поэтому общее количество комнат с наличием точек потребления горячей воды (санузел, гостевой санузел, кухня и т.д.) не должно превышать трёх.

Устройство и принцип работы

Наглядный принцип работы двухконтурных котлов с приоритетом горячего водоснабжения (ГВС)

Двухконтурные настенные котлы отличаются от одноконтурных лишь наличием дополнительного теплообменника и органами распределения производительности между контурами. Техническое устройство может варьироваться от модели к модели, но стандартная конструкция проста и понятна: горелка, на которую подается газ и ее запальники — первичный теплообменник, внутри которого находится теплоноситель контура отопления и вторичный теплообменник, внутри которого циркулирует санитараня вода контура ГВС — система отвода продуктов сгорания в дымоход.

Все известные и распространенные модели уже с завода оснащаются всеми необходимыми для системы отопления элементами и узлами: расширительным баком, циркуляционным насосом, автоматическим воздухоотводчиком, предохранительным клапаном, манометром, набором датчиков и т.д. Это значит, что для стандартной схемы отопления достаточно всего лишь подвести к котлу подающие и обратную линии, а также источник воды для контура ГВС (напр. водопровод).

Для наглядного понимания принципа работы двухконтурных моделей, рассмотрим функционал каждого контура отдельно:

• отопительный — базовый контур, в котором непрерывно циркулирует теплоноситель, нагреваясь в теплообменнике и отдавая тепло через радиаторы в отапливаемых помещениях;
• водонагревательный — задействуется только при открытии точки потребления горячей воды, перенаправляет весь или определенную часть теплоносителя отопительного контура на подогрев воды.

После закрытия крана потребления, котел обратно переключается на контур отопления и подогревает его, если теплоноситель успел остыть, или же переходит в режим ожидания (фоновый обогрев), если с температурой все в порядке.

Для традиционных двухконтурных котлов всегда характерна задержка в подаче уже подогретой воды (от 5 до 15 секунд), но существуют модели без такой задержки, со встроенным бойлером, работающие по принципу накопительного нагревателя, о которых мы еще расскажем при описании критериев выбора. В любом случае также присутствует не зависящая от котла задержка в подаче горячей воды, связанная с длиной трубопровода между котлом и точкой потребления, в котором находится остывшая вода.

Устройство на примере известного двухконтурного BAXI ECO-4s 24F: компактная классическая компоновка, оптимальные материалы, все модули для удобства вынесены вниз

Подача горячей воды

Система горячего водоснабжения включается только при непосредственном повороте вентиля водопроводного крана. Возникновение потока провоцирует срабатывание трехходового клапана: таким образом осуществляется запуск отопительной системы. Параллельно появляется пламя в газовой горелке, если она еще пребывала в отключенном состоянии. Как правило, до появления горячей воды из крана проходит несколько секунд.

Также важно разобраться, как греет воду двухконтурный котел. Как указано выше, при его включении система отопления отключается

Регулировка всей этой процедуры осуществляется благодаря трехходовому клапану, перенаправляющему определенный объем нагретой воды внутрь вторичного теплообменника (пламя на вторичке полностью отсутствует). Поступивший теплоноситель начинает обогревать циркулирующую в теплообменнике воду. Несмотря на некоторую сложность схемы из-за малого циркуляционного круга теплоносителя двухконтурные газовые котлы, имеющие раздельные теплообменники, отличаются простотой обслуживания и ремонта. Популярны также котлы ОГВ, позволяющие эффективно подавать горячую воду.

Режим отопления

Функционирование двухконтурного котла в режиме обогрева ничем не отличается от работы простейшего проточного нагревателя. Начальное включение горелки сопровождается достаточно длительным промежутком работы, что позволяет поднять температуру в контуре отопления до нужных значений. По достижению оптимального режима подача газа прекращается. При наличии в жилище датчика температуры воздуха, автоматика сама будет следить за его показаниями. Режимы газовой горелки двухконтурного котла могут переключаться специальной погодозависимой автоматикой, наблюдающей за температурой снаружи дома.

Работающая горелка постепенно повышает температуру теплоносителя, движение которого внутри трубопровода поддерживается циркуляционным насосом. Благодаря принципу работы трехходового клапана в газовом котле вода получает возможность проходить внутри основного теплообменника в нормальном режиме. Удаление продуктов сгорания может осуществляться самопроизвольно или с помощью специального вентилятора (им, как правило, оснащается верхняя область двухконтурного аппарата). Контур ГВС в этом случае пребывает в неактивном состоянии.

ТОП лучших одноконтурных газовых котлов в соотношении цена/качество на 2021 год

Газовый одноконтурный котел не обязательно должен быть дорогим. В линейках многих известных брендов есть модели, в которых адекватная стоимость удачно сочетается с приемлемым качеством.

Protherm Пантера 25 КТО (2015) 25 кВт

Эта модель газового котла предназначена для настенной установки, а поскольку устройство оснащено камерой сгораний закрытого типа, прибор подходит не только для частных домов, но и для городских квартир.

В устройстве есть встроенный циркуляционный насос и расширительный бак, а тепловой мощности в 25 кВт достаточно для качественного обогрева помещений.

Еще одно преимущество устройства в том, что оно может работать на разных видах газа (природном и сжиженном).

Управление осуществляется с помощью простой электронной панели управления. Для контроля основных показателей системы на панели предусмотрен небольшой дисплей.

Стоимость модели сравнительно невысокая, но при этом в ней есть все функции для комфортной и безопасной эксплуатации.

В частности, в приборе реализована функция автодиагностики, есть предохранительный клапан и функция газ-контроля, которая предотвращает утечку топлива.

Технические характеристики:

• масса 41 кг;
• высота 800 мм;
• объем расширительного бака 10 л.

Плюсыпрочный пластик корпуса и качественная сборка;первичный теплообменник изготовлен из меди;работает на разных видах газа;есть защита от замерзания и перегрева;предусмотрена плавная модуляция пламени.Минусыподходит только для обогрева помещения;не всегда есть в продаже.

BAXI ECO Four 1.24 F 24 кВт

Этот газовый котел предназначен для обогрева жилых и промышленных помещений, площадью до 240 квадратных метров. Дополнительно к устройству можно подключить бойлер косвенного нагрева. В данном случае прибор будет использоваться не только для отопления, но и для стабильного горячего водоснабжения.

Устройство оснащено электронной панелью управления, поэтому при установке сам котел также придется подключать к электросети. Из-за этой особенности производитель не рекомендует проводить монтаж самостоятельно.

Сама панель управления достаточно компактная. И, кроме самих кнопок управления, оснащена и небольшим дисплеем, на который выводятся данные о температуре в системе.

Камера сгорания закрытого типа позволяет устанавливать котел не только в частных домах, но и в городских квартирах.

Владельцу не придется слишком часто проводить диагностику или техническое обслуживание устройства, так как сам котел оснащен функцией автоматической диагностики неисправностей, а предохранительный клапан не допускает образования повышенного давления в системе.

Технические характеристики:

• масса 32 кг;
• высота 730 мм;
• объем расширительного бака 6 л.

Плюсызащита от замерзания позволяет устанавливать котлы даже в дачных домиках;есть функция газ-контроля для безопасной эксплуатации;для удобства эксплуатации предусмотрен электроподжиг;индикатор включения на корпусе;плавная модуляция пламени.Минусыиногда попадется производственный брак;мелкие кнопки на панели управления.

Лемакс Премиум-30N 30 кВт

Мощный одноконтурный котел предназначен для напольной установки. Он оснащен открытой камерой сгорания, поэтому его можно устанавливать только в частных домах. Тепловой мощности устройства в 30 кВт достаточно для качественного обогрева помещений площадью до 300 квадратных метров.

Первичный теплообменник изготовлен из стали. Этот материал обладает устойчивостью к коррозии, но считается достаточно хрупким, поэтому котлу периодически придется делать профилактику.

Стоимость данной модели невысокая, но и функционал устройства ограничен, в сравнении с аналогами.

В частности, отопительный прибор может работать только на природном газу, а для контроля показателей системы в устройстве есть только термометр, хотя к самому котлу можно подключать внешний источник управления.

При этом котел считается безопасным, так как снабжен функцией газ-контроля.

Технические характеристики:

• масса 83 кг;
• высота 961 мм;
• максимальная тепловая мощность 30 кВт.

Плюсыдоступная стоимость;подходит для обогрева больших площадей;простое и понятное управление;есть плавная регулировка температуры;привлекательный лаконичный дизайн.Минусыбольшинство пользователей считают стальной теплообменник недостаточно качественным;внушительные габариты.

Конструкция прибора

Двухконтурный котел — это устройство, которое отапливает помещение и греет воду. Чтобы понять, как работает отопительное устройство, следует разобраться с тем, из чего оно состоит. В конструкции котла есть компоненты, отвечающие за нагрев теплоносителя и выполняющие переключение на контур горячего водоснабжения. При обеспечении стабильной работы всех деталей будет осуществлена бесперебойная эксплуатация устройства.

В схеме прибора вне зависимости от его разновидности есть следующие детали:

• Горелка. Она устанавливается в камере сгорания. Является основной рабочей частью отопительной конструкции. Основная задача – нагрев теплоносителя и генерация тепла для работы водонагревательного контура. Чтобы поддерживались точная температура, оснащается системой электронной модуляции пламени.
• Камера сгорания. Бывает открытой и закрытой. Представляет собой корпус для горелки. В закрытой камере имеется вентилятор, который разгоняет воздух и удаляет продукты сгорания. При работе дает небольшой шум.
• Циркулярный насос. Обеспечивает циркуляцию носителя тепла по отопительной системе и контуру водонагревателя. Работает бесшумно.
• Трехходовой клапан. Отвечает за переключение отопительного контура на водоснабжение и наоборот. Напрямую зависит от водопроводного крана.
• Основной теплообменник. В этой части осуществляется нагрев теплоносителя. Устанавливается над горелкой в камере хранения.
• Вторичный теплообменник. Отвечает за подготовку горячей воды.
• Система автоматизации прибора. Датчики, установленные в нагревателе, контролируют параметры оборудования, отвечают за безопасность, активируют разные узлы, обнаруживают и исправляют ошибки и выполняют ряд других полезных функций.

В некоторых установках есть сдвоенный теплообменник. Принцип его работы остается неизменным, хотя конструкция немного отличается.

Как устроены газовые котлы

Основные узлы газового котла

Принципиальная схема устройства газового котла отопления, практически, идентичная для большинства модификаций. Это значит, что главные блоки, из которых собираются котлы и принцип работы газового котла отопления у них одинаковые:

1. Газогорелочное устройство, выполнено в виде перфорированной прямоугольной конструкции. Внутри которой расположена форсунка. Через нее поступает газовое топливо для сжигания в топочной камере. Эффективность горения обеспечивается благодаря равномерному распределению топлива по всей поверхности горения.
2. Теплообменный аппарат – стальной короб с развитой трубной поверхностью нагрева. При сгорании газа, выделяющееся тепло нагревает стенки теплообменника, по внутреннему контуру которого протекает греющий теплоноситель. От соприкосновения с горячими поверхностями, бойлер нагревает воду, которая позже отдает свое тепло в отопительной системе. В одноконтурных котлах размещен один теплообменный аппарат, для контура отопления. В двухконтурном — два, в том числе теплообменник ГВС.
3. Циркуляционный насос служит для принудительного движения греющей воды в контуре отопления. Устройство присутствует только в моделях котлов с принудительной циркуляцией.
4. Расширительный бачок — защитное устройство, сбрасывающее лишний теплоноситель, который образуется во время нагрева контура отопления.
5. Дымоходы и комплектующие. Требования к дымоходам для газовых котлов определены правилами СНИП. В котлах атмосферного открытого типа, они подключаются к дымоходам, работающим с естественной тягой.

Наличие вспомогательных узлов в котле, отличает его от газовой колонки. Устройство напольного газового котла отличается от настенного, более мощными габаритами и весом, в связи с тем, что в их конструкцию обычно входит накопительная емкость для горячей воды.

Блок автоматики управления и защиты, предназначен для регулирования режимами котла в зависимости от температуры внутреннего/наружного воздуха и защиты агрегата, при создании аварийных ситуаций.

Например, высокое давление газа или теплоносителя, отрыв газового факела, утечка воды, высокая температура греющего контура отопления или ГВС. Ее работа основывается на использовании первичных датчиков — термопары газового котла и работы трехходового клапана.

Двухконтурный котел

Двухконтурный газовый агрегат отличается от одноконтурного котла тем, в его конструкции размещен не один теплообменник для отопления, а два — первичный и вторичный.

Принцип действия двухконтурного котла

Первый размещен непосредственно в зоне сгорания газа. Его цель состоит в подогреве отопительного теплоносителя. Вторичный выполняет работу по нагреву горячей воды.

Необходимо обозначить, что функционировать синхронно в 2-х режимах двухконтурный газовый котел не имеет возможности. Это объясняет присутствие в его системе трехходового клапана, который при открытии крана горячей воды на смесителе отправляет теплоноситель в контур ГВС.

Устройство газовой горелки для котла

Горелочное устройство газового котлоагрегата классифицируется по следующим типам:

1. Одноуровневая, способна работать только в двух вариантах — Стоп/Пуск. Несмотря на низкую рентабельность и пониженный ресурс использования, обладают популярностью из-за несложной конструкции и низкой цены.
2. Двухуровневая, обеспечивает работу котла на двух режимах – 50/100 %. Ее достоинства ощущаются в переходной отопительный период, поскольку для обогрева жилья нет нужды использовать устройство на всю мощность.
3. Модулируемая — умная система регулировки режимами котлоагрегата, которая способна самостоятельно выполнять настройку работы в диапазоне 20-100 %. Такая система обеспечивает эффективную и продолжительную работу котла. При этом его цена на порядок выше обычных отопительных аналогов с одно и двухуровневыми горелочными устройствами.

Кроме того горелки подразделяются на установки открытого и закрытого типа. При первом варианте воздух, нужный для процесса горения газа, прибывает непосредственно из комнаты, в которой располагается котлоагрегат. Воздух для закрытой топки поступает через коаксиальный дымоход с применением вентилятора для его забора из атмосферы.

Краткое описание устройства

Конструкции современных газовых котлов устроены примерно одинаково. В зависимости от модификации некоторые обогреватели могут обладать дополнительными элементами.

В данном видео рассмотрим отличие одноконтурных и двухконтурных котлов:

К основным деталям относятся:

1. Газовая горелка состоит из прямоугольного корпуса, в котором находятся форсунки, подающие газ в камеру сгорания. Они равномерно распределяют топливо по горелке, что обеспечивает равномерный нагрев теплоносителя.
2. Теплообменник представляет собой металлический короб, внутри которого находится радиатор. В нем нагревается теплоноситель, который поступает в систему отопления.
3. Циркуляционный насос — агрегат, который создает давление в магистрали газового отопления. В некоторых моделях он отсутствует.
4. Расширительный резервуар обеспечивает отвод теплоносителя при сильном нагреве и расширении.
5. Конструкция для выхода продуктов горения обеспечивает соединение с дымоходом для вывода отработанных газов.
6. Система управления — блок автоматического контроля и функционирования оборудования системы отопления.

Читать подробнее: дымоход своими руками.

Осуществление монтажных работ

Требования к установке отопительного котла.

Установка любого отопительного прибора в доме начинается с определения вида монтажа. Крепление настенного котла осуществляется с помощью стандартных анкеров толщиной 10 мм. Их длина зависит от материала, из которого сделана стена, и веса котла.

Напольный котел устанавливается на бетонный подиум, поднятый над общим уровнем пола на 80-150 мм. Общим требованием для размещения котлов на месте эксплуатации является их установка строго по горизонтальному уровню. Если котел имеет ножки, то высоту подиума можно уменьшить. Вмуровывать ножки в пол категорически запрещается.

Сзади котла находятся две трубы для присоединения отопительной системы. Резьба на трубах может быть метрической и трубной. Присоединение правильно сделать при помощи фланцевых элементов. Одна сторона фланца накручивается на раструб котла (обязательно соблюдение последовательности: подача к подаче, обратка к обратке) и делается уплотнение резьбового соединения. Его можно получить, применив:

• обмазку резьбы термостойким герметиком;
• намотку на нее фум-ленты большой толщины;
• нанесение краски.

На фланец ставится герметизирующая прокладка. Следует исключить паронит, текстолит и сварное соединение. Наилучший результат достигается при установке пробковой прокладки или маслостойкой резины. Именно таким образом будут увеличены показатели стойкости к преждевременному высыханию и растрескиванию, термостойкости и пластичности материала.

Фланец соединяется болтами с шайбами-граверами. Их затягивание осуществляется очень плотно. Подсоединив котел к системе, необходимо наполнить его для проверки герметичности всех соединений. Схема устройства двухконтурного котла включает два отверстия для подцепки и отвода воды, которые предназначены для горячего водоснабжения. По размерам они могут различаться. Обычно диаметр отверстий составляет от ¼ до 2,5 дюйма (необходимый размер можно вывести с помощью переходников). Поэтому материал для ввода/вывода воды подбирается в зависимости от вида котла.
