Способы утепления скважины на зиму своими руками

Нужно ли утеплять скважину от холодов

Утепление скважины на зиму производят по следующим причинам:

  • Если скважина на песок или артезианская имеют верхнюю обсадную трубу, находящуюся в кессонной яме, то при прохождении воды по трубам от оголовка в дом на открытом участке кессона она может замерзнуть и при расширении повредить водопровод.
  • При высоком уровне воды в скважине ее нахождение недалеко от поверхности может вызвать замерзание и соответствующее повреждение обсадных труб – в этом случае использовать скважину станет невозможно.
  • В любом погружном электронасосе имеется обратный клапан в районе выходного патрубка, он встраивается в саму модель насоса или устанавливается отдельно навинчиванием на верхний штуцер. Таким образом, он препятствует оттоку воды в скважину и она всегда находится в напорной трубе.
    Аналогичная ситуация наблюдается и с поверхностными электронасосами, где обратный клапан устанавливают на конец подающего шланга. При сильных морозах вода может замерзнуть на всасывающем участке ПНД трубы и ее подача в помещение дома с насосным оборудованием из-за ледяной пробки прекратится.

Рис. 2 Схема конструкции кессона и утепления скважины

  • Во многих кессонных ямах устанавливают поверхностные насосы и оборудование – если насос неглубоко под землей вместе с автоматическим оборудованием, они также нуждаются в защите от холода из-за постоянного нахождения в них воды при отключенном состоянии.
  • Необходимость утепления возникает и при длительном отсутствии хозяев и если при эксплуатации скважина подвергается кратковременному консервированию – замерзшая в обсадных и напорных трубах вода сделает невозможной ее дальнейшую подачу.
  • Некоторые виды скважин не имеют кессонного приямка – сооружение обсадной верхней трубы расположено на уровне или чуть выше поверхности грунта. В этом случае необходимо подумать о том, что скважина нуждается в утеплении своего устья для обеспечения бесперебойного водоснабжения.

Рис. 3 Подключение электронасоса через скважинный адаптер

Чем можно утеплить скважину?

Раньше основной материал для утепления скважины выбирался из наиболее доступных в регионе природных ресурсов. Достаточно часто можно встретить керамзитовое, опилочное, торфяное утепление. Практически все натуральные материалы обладают существенным недостатком, они поддаются разрушению, гниению, подвержены разрушению под воздействием грунтовых вод. Поэтому утепление необходимо выполнять с обязательной гидроизоляцией, особенно, при высоком залегании грунтовых вод.

Можно порекомендовать экструдированный пенополистирол и пенополиуретан. Данные материалы отличаются минимальным влагопоглощением при хороших теплотехнических характеристиках.

Утепление сыпучими материалами

Глубина утепления во многом зависит от уровня промерзания грунта, в идеале теплоизоляционное покрытие необходимо наносить не ниже этой отметки, но на практике этим требованием пренебрегают, что может привести к печальным последствиям.

Если решая, чем утеплить скважину, выбор был остановлен на применении сыпучих недорогих материалов, то работы необходимо выполнять в следующей последовательности:

Откапать обсадную трубу на требуемую глубину

  • Обсадная труба откапывается на требуемую глубину, при этом ширина траншеи будет составлять не менее 70-80 см, это существенно упростит монтажные работы.
  • Затем этого монтируется первая опалубка на расстоянии около 5 см от обсадки. Полученная воздушная прослойка будет играть роль дополнительного теплоизолятора.
  • После этого монтируется вторая опалубочная конструкция, при этом расстояние между ней и первой должно составлять не менее 20-25 см, такого слоя будет вполне достаточно для надежного утепления.
  • Наружная поверхность второй опалубки покрывается слоем гидроизолирующего материала, это поможет защитить утеплитель от воздействия влаги.
  • Все пространство между опалубками заполняется утеплителем, при этом усиленная трамбовка не требуется.
  • Вместо обратной засыпки следует устроить глиняный замок. Для этого все оставшееся пространство заполняется глиной с тщательной послойной трамбовкой. Это позволит дополнительно защитить утеплитель от воздействия грунтовых вод.

Такое утепление скважины без кессона (своими руками) до сих пор весьма распространено во многих регионах, особенно часто можно встретить такую конструкцию в отдаленных деревнях.

Применение полимерных материалов для утепления обсадной трубы

Более простым и эффективным способом является применение современных утеплителей. Они обладают лучшими теплотехническими характеристиками, не поддаются гниению, практически не пропускают влагу. Для эффективной теплоизоляции требуется меньшая толщина слоя, поэтому, перед тем как утеплить трубу скважины, необходимо рассмотреть возможность применения таких материалов.

Утеплить скважину пенополистиролом

Для того, чтобы укрепить поверхность утеплителя необходимо зашпаклевать его плиточным морозостойким клеем, предназначенным для наружного применения. При этом стоит выполнить армирование при помощи укладки специальной сетки.

Если существует необходимость утепления скважины в кратчайший срок с минимальным объемом выполняемых земляных работ, то стоит обратить внимание на полиуретановую пену.  Она наносится простым напылением, при затвердевании образует тепло- и гидроизолирующий слой, обладающий отличными техническими характеристиками. Но единственный недостаток пенополиуретана (разрушение под воздействием солнечного света) можно не учитывать, так как слой утеплителя будет закрыт грунтом

Выбор утеплителя

Выбирая утеплительный материал для скважины, следует обращать внимание на несколько факторов. Легкость монтажа

Чтобы утеплить трубы различного диаметра, многочисленные переходники и колена, лучше воспользоваться обмоточной теплоизоляцией. Проще всего купить рулон утеплителя и обмотать его несколькими слоями вокруг труб

Легкость монтажа. Чтобы утеплить трубы различного диаметра, многочисленные переходники и колена, лучше воспользоваться обмоточной теплоизоляцией. Проще всего купить рулон утеплителя и обмотать его несколькими слоями вокруг труб.

Защита от влаги. В грунте всегда много влаги. Во влажной среде такие материалы, как опилки или солома, быстро намокают. Намокнув, они начинают загнивать, вскоре конструкцию придется заменить.

Ватные утеплительные материалы также боятся воды. Поэтому их придется тщательно обмотать пленками или фольгой. Можно воспользоваться вспененным полиэтиленом. Этот утеплитель покрыт специальной алюминиевой фольгой, которая не пропускает влагу.

Прочность. Утеплительная конструкция в толще грунта всегда будет подвергаться давлению. Поэтому стоит выбрать материал, стойкий к механическим воздействиям.

Если скважина не используется постоянно

Утеплить трубы герметично не так просто. Ведь система трубопровода содержит различного диаметра переходники и колена. Зачастую зимой трубы начинают обмерзать внутри.

Как утеплить скважину на зиму, если водопровод будет использоваться лишь изредка? В таких случаях мало будет просто обмотать трубы теплоизоляцией. Потребуется и монтаж обогревательных элементов.

По трубам можно проложить специальные термокабели. Можно применять датчики замерзания. Тогда обогрев труб будет включаться автоматически, если температура упадет до определенной отметки.

Эта конструкция будет стоить дороже, но исключит риск промерзания системы.

Этапы теплоизоляции своими руками

От того насколько качественно будет проведена теплоизоляция будет зависеть дальнейшая судьба всей системы водоснабжения. Поэтому доверить её лучше профессиональным компаниям с большим опытом. Тем не менее, каждый частный домовладелец имеет право знать, как утеплить скважину и водопровод на зиму на поверхности – скважину для собственного жилища на весь период холодов под ключ своими руками.

Наглядно про утепление скважины, смотрите в этом видео:

В стандартном случае процедура состоит из последовательной теплоизоляции следующих основных элементов:

Кессон

Этапы работы:

  • Заготавливается необходимое количество пенопласта или иного теплоизолятора.
  • Далее материал нарезается на необходимые фрагменты, исходя из формы и размеров кессона.
  • Наружная часть кессона гидроизолируется битумом, за исключением тех случаев, когда он изготовлен из пластика или железа.
  • Подготовленные фрагменты прикладываются к наружным стенкам и крепятся проволокой, упорами, сеткой или скотчем.
  • Стыки между листами заполняются монтажной пеной – для герметизации.
  • По завершении крепления конструкция засыпается слоем керамзита.

Обсадная труба и оголовок

Последовательность:

  • Из отрезков ДСП, досок, фанеры, листов металла или жёсткого утеплителя изготавливается короб для наружного закрывания обсадки и оголовка.
  • Короб устанавливается поверх обсадной трубы и оголовка.
  • Его внутреннее пространство заполняется частями минеральной ваты, стекловатой или естественными компонентами (сеном, соломой, бумагой).

Как вариант, вместо короба формируется цилиндр из сетки рабицы диаметром, превышающим оголовок на 0,3 м.

Утепление скважины своими рукамиИсточник kimberia.ru

Уличный водопровод

Последовательность работ:

  • На выходе из напорной трубы скважины в месте подсоединения к домашнему водопроводу наматывается отрезок греющего кабеля либо устанавливается специальный тройник с сальником.
  • Далее водопроводная труба помещается в ППС-скорлупу или в канализационную трубу большего диаметра, создающей воздушную прослойку.
  • Конструкция укладывается в предварительно выкопанную траншею и далее наполняется керамзитом, затем слоем песка и ранее снятым грунтом.

Подводка к дому

Ввиду того, что скважинное устье уже разогревается греющим кабелем, а подводящий водопровод утеплён скорлупой, делать специальный подогрев подводке не нужно. Стандартно её теплоизолируют вместе с подводящей трубой.

Смотрите в этом видео, как монтировать греющий провод внутрь трубы

Каким материалом и как лучше утеплять?

Выбор теплоизолирующих материалов производят с учетом климатических условий местности. Играет при этом роль и глубина залегания грунтовых вод в месте нахождения скважины. В регионах с мягким климатом, где столбик термометра редко опускается ниже минус 5-15 градусов, можно обойтись недорогими природными материалами: опилками, соломой, верховым торфом, сухими листьями. Вокруг скважинного ствола изготавливают короб и засыпают туда выбранный материал. Защищают теплоизолятор от попадания влаги, чтобы не снизить его теплоизоляционные свойства.

Верховой торф, используемый для утепления скважинного ствола, засыпается в сооруженный своими руками короб из бочек или труб широкого диаметра

Утеплители промышленного производства рекомендуется использовать в регионах с более суровым климатом, высоким уровнем грунтовых вод, приводящим в комплексе к значительному промерзанию грунта. Выбирают материалы с учетом технических характеристик и стоимости квадратного метра. Можно остановиться на полистироле, базальтовой вате, пеноизоле, стекловате, пенопласте. Данными утеплителями пользуются и при подготовке к зимней эксплуатации скважин, оборудованных электро-насосами.

Из школьного курса физики известно, что воздух обладает наихудшей теплопроводностью. Поэтому рекомендуется оставлять между обсадной трубой и слоем теплоизоляции воздушный зазор, толщиною в 5 см. Эта воздушная прослойка дополнительно защитит скважину от замерзания. К слову сказать, в современных утеплителях используется указанное свойство воздуха. Вспененные материалы включают в себя мельчайшие пузырьки воздуха, которые повышают их теплоизоляционные качества. Толщина утепляющего слоя должна составлять не менее 30-35 см.

Скважина, активно используемая летом для полива сада и водоснабжения частного дома, зимой нуждается в утеплении подручными материалами

Работы по утеплению водозаборной скважины обычно проводят в следующем порядке:

  • обшивают стояка мелкоячеистой металлической сеткой, отступая от его стенок на расстояние, равное 5 см;
  • далее надевают на конструкцию металлический кожух, оставляя между ним и сеткой необходимое пространство для размещения утеплителя;
  • производят засыпку опилок или иного материала, выбранного для утепления скважины (засыпной материал не трамбуют);
  • устанавливают под вентиль жестяной лоток, выходящий за пределы металлического кожуха, выдерживая небольшой уклон, чтобы предотвратить попадание влаги в утеплитель.

Для подстраховки можно провести утепление с помощью дополнительной системы прогрева. В скважину устанавливают небольшой нагреватель, а также плавающий датчик замерзания. При образовании тонкой ледяной корочки на поверхности воды в скважине датчик срабатывает и включается нагреватель, который способствует таянию льдинок. При таком обустройстве скважины удается защитить ее от замерзания, сократив энергетические затраты.

Устанавливаем пассивное зимнее утепление на скважину

В зависимости от объема потребляемой воды и конструкции скважины можно выбрать следующие технологии ее зимнего утепления при постоянном использовании.

Строим кессон для скважины

Классическим способом зимнего утепления постоянно действующей скважины является строительство кессона.

Готовые стальные кессоны для утепления скважин

Кессон представляет собой своеобразное строение вокруг той части скважинного столба, которое находится в промерзаемом слое грунта. Материалы строительства кессона могут быть самые разные: от монолитного бетона, до готового изделия из прочного пластика или железа. Также самыми разными могут быть и формы кессона, но наиболее распространенная – это бочка.

Технология строительства кессона

  1. Подберите подходящую пластиковую или металлическую емкость. Можно использовать 200-литровые бочки. Если вы не намереваетесь размещать в кессоне дополнительное гидротехническое оборудование, то таких размеров будет вполне достаточно.

  2. Выкопайте котлован вокруг оголовка скважины. Дно котлована должно находиться ниже уровня промерзания грунта в вашем регионе примерно на 30-40 сантиметров в расчете на особо суровые зимы. Горизонтальные размеры котлована должны превышать размеры бочки примерно на полметра.
  3. На дно котлована насыпьте подушку из песчано-гравийной смеси. 10 сантиметров насыпи будет вполне достаточно.
  4. Прорежьте в бочке отверстия — на дне под оголовок скважины и в боковой стенке под подводящую трубу водопровода.
  5. Опустите бочку на дно котлована, надев ее дно на оголовок скважины.
  6. Смонтируйте внутри бочки соединение подводящей трубы водопровода и оголовка скважины. В принципе, в 200-литровой бочке может разместиться даже поверхностный насос или автоматическое оборудование для водораспределения. На дне бочки-кессона также можно врезать дренажную трубку, которая будет отводить вглубь грунта накапливаемый водяной конденсат.

  7. Вокруг бочки в котловане укладывается слой теплоизоляции. Для ее создания можно использовать материал, не подверженный агрессивному влиянию почвы, например, вспененный полистирол. Можно обернуть бочку с боков слоем минеральной ваты с обязательным последующим обертыванием слоем гидроизоляции.

  8. Бочка-кессон закрывается крышкой с вентиляционной трубой. Верхняя часть бочки также утепляется слоем теплоизоляции.
  9. Производится обратная засыпка котлована. Мини-кессон готов к зимнему использованию.

Такой кессон вполне может обслуживать небольшую скважину водозабора для частного дома.

Утепляем скважину обсадной трубой

Утеплить скважину можно и созданием дополнительной обсадной трубы. При выборе такого варианта у вас не получится разместить в непосредственной близости от оголовка гидротехническое оборудование, но при наличии, например, поверхностного насоса, откачивающего воду из скважины, непосредственно в доме или в отапливаемом помещении этого и не требуется. Действуем по следующей технологии:

  • выкапываем вокруг обсадной трубы скважины котлован до уровня промерзания грунта в вашей местности;
  • оборачиваем обсадную трубу скважины теплоизолирующим материалом, например, минеральной ватой;
  • одеваем сверху на получившуюся конструкцию трубу большего диаметра;
  • производим обратную засыпку ранее выкопанного котлована.

Утепленная труба скважины

Утепляем скважину подручными материалами

Утеплить водоразборную скважину можно любыми подручными материалами. Такой способ можно использовать в регионах с мягким климатом, где температура зимой не опускается ниже 15 градусом. Рассмотрим возможные материалы для утепления.

  1. Опилки. Этот материал можно найти практически на каждом приусадебном участке или позаимствовать у соседей. Опилки пригодны для различных утеплительных работ, в том числе и для оборудования водозаборных скважин. Выкопайте вокруг скважины котлован с сечением 0,5-0,6 метра чуть ниже линии промерзания грунта и засыпьте опилки в образовавшуюся полость. В котлован можно засыпать не просто слой опилок, а смешать его с жидкой глиной. При застывании получится одновременно и утепляющий и укрепляющий слой.
  2. Еще проще утеплить пространство вокруг водозаборной скважины аналогичным по сечению слоем соломы и сухих листьев. При естественном разложении этого материала будет выделяться определенное количество тепла. Однако такая смесь недолговечна и уже через пару лет слой утепления вокруг водозаборной скважины придется обновлять.

Как подготовить скважину к утеплению

Подготовительные работы начинают с расчетов. Нужно проанализировать все данные, от которых зависит технология процедуры. Первым делом учитывают климатические условия местности.

Способ подготовки к утеплению зависит от климатических условий местности и частоты пользования водоснабжением

Анализируя климатические условия, выясняют:

  • глубину промерзания почвы зимой;
  • среднегодовой показатель температуры;
  • продолжительность зимы и самые низкие температуры, характерные для местности в холодное время года.

Важно знать глубину водяного зеркала, не располагается ли оно выше уровня промерзания почвы. Следующим этапом подготовки проводят анализ режима пользования скважиной:

Следующим этапом подготовки проводят анализ режима пользования скважиной:

  1. При круглогодичном водоснабжении вода постоянно движется внутри системы. Риск ее замерзания зимой снижается. Достаточно для утепления скважины и водопровода в частном доме уложить внутрь короба идущий по улице трубопровод, поставить оголовок над источником.
  2. При периодическом водоснабжении в момент простоя вода способна замерзнуть внутри трубопровода, проходящего по улице. Риску подвергается насосное оборудование и автоматика внутри холодного кессона. Здесь дополнительно по коробу можно проложить греющий кабель. Включать его зимой, когда происходит этот момент простоя.
  3. При не пользовании водоснабжением зимой, идущий по улице трубопровод надежно утепляют. Источник воды консервируют, теплоизоляцию закладывают на глубину промерзания грунта.

Подготовка к консервации требует четкого выполнения всех мероприятий. В первую очередь с системы полностью сливают воду. Ее не должно остаться даже в бойлере, бачке унитаза и других бытовых приборах. Насосное оборудование с автоматикой продувают высоким давлением воздуха. Если водоснабжение осуществлялось погружным насосом, его можно оставить внутри скважины. Зимой он не нуждается в воде.

Нужно ли утеплять скважину от холодов

Прежде чем проводить утеплительные работы стоит разобраться, насколько проблема актуальна.

Показания к утеплению конструкции следующие:

  • Утеплять скважину нужно при нахождении верхней обсадной трубы в кессонной яме. Это связано с тем, что в случае отсутствия утеплителя вода, проходящая от оголовка, будет замерзать. При расширении есть риск повреждения водопровода.
  • При подаче воды с помощью электронасоса.
  • При нахождении жидкости высоко, в этом случае она будет при низкой температуре замерзать.

Утеплять в обязательном порядке необходимо при консервации. А также, когда отсутствует кессонный приямок. При такой ситуации закрывается непосредственно устье, только тогда можно будет добиться бесперебойного водоснабжения.

Вода в скважинах, отделанных деревом, промерзает меньше, нежели в конструкциях из бетона.

Пластиковый кессон как лучший способ утепления

Если расположить оголовок скважины и всю разводку труб ниже уровня промерзания грунта, то беспокоиться об их утеплении не придется. На такой глубине даже в самые сильные морозы не произойдет заледенения воды в скважине, так как ее температура будет постоянно выше нуля. Для реализации данной задачи приходится выкапывать котлован вокруг скважинного ствола на глубину 2-2,5 метра и устанавливать кессон. Для стопроцентной надежности стенки кессона и крышка его люка утепляются минераловатным материалом или пенопластом.

Утепление скважины с помощью пластикового кессона, устанавливаемого в вырытый котлован вокруг обсадной колонны на глубину 2,5 метра

Как построить кессон

Шаг первый. Подготавливается емкость (из металла или пластика) требуемых размеров, можно, как вариант, использовать бочку на двести литров. И если в кессоне не планируется монтаж дополнительных приборов, то такой емкости будет более чем достаточно.

Шаг второй. Вокруг оголовка вырывается яма

Важно, чтобы дно вырытого котлована располагалось где-то на 35-45 сантиметров под уровнем промерзания почвы (расчет идет на очень холодную зиму). Что же касается диаметра котлована, то он должен выступать от оголовка приблизительно на 50 сантиметров с каждой стороны

Шаг третий. Дно ямы укрывается «подушкой», выполненной из гравия и песка. Слой «подушки» должен составлять примерно 100 миллиметров.

Шаг четвертый. В днище бочки проделывается отверстие под трубу, а в боковой ее части – под подвод трубопровода.

Шаг пятый. Бочка устанавливается на дно ямы, как бы надеваясь на оголовок.

Шаг шестой. Внутри этой бочки оголовок соединяется с трубопроводом. Собственно, в такой большой бочке можно оборудовать даже специальный поверхностный насос или, как вариант, оборудование для распределения воды. Кроме того, в ее дно можно врезать даже специальную дренажную трубу для отвода скопившегося конденсата вглубь почвы.

Шаг седьмой. Вокруг бочки укладывается термоизоляционный слой

Важно, чтобы для этого использовался такой утеплитель, который невосприимчив к агрессивному воздействию грунта (к примеру, пенополистирол). Кроме того, бочка может быть обернута по сторонам слоем минваты, но в таком случае поверх нее обязательно следует уложить гидроизоляцию

Шаг восьмой. Кессон закрывается крышкой, к которой закреплена вентиляционная труба. Верх бочки также необходимо изолировать при помощи того же утеплителя.

Шаг девятый. Котлован засыпается. Все, миниатюрный кессон можно использовать! Подобная конструкция подойдет для небольшой скважины.

Утепление конструкции кессона на зиму

Чтобы надежно утеплить скважину, без специальных материалов не обойтись. Основные части конструкции кессона располагаются под землей, поэтому к материалам для их утепления предъявляются особые требования. Они не должны терять своих эксплуатационных качеств под давлением почвы, сминаться и деформироваться.

Утеплять кессон на зиму возможно как с внутренней, так и с внешней стороны. При внутреннем расположении утеплителя на целостность его слоя не оказывает воздействие перемещение почвы и другие неблагоприятные внешние факторы. Чаще всего используется пенопласт или пенополистирол.

С внешней стороны нужно утеплять пластиковые изделия, так как они приобретают хрупкость при резко отрицательных температурах. Теплоизолирующий слой необходимо оберегать от воздействия воды, грызунов и насекомых, иначе он долго не прослужит. При этом цилиндрическая форма кессона требует наименьшего расхода утеплительного материала, однако прямоугольная форма облегчает его монтаж.

Ресурсы, привлекаемые к утеплению

Решая, как утеплить скважину на зиму, умельцы выбирают между тремя способами – внедрением специфических материалов, нагревательных элементов или использованием кессонов. Обычные утеплители базируются на синтетических пористых веществах, обладающих низкой теплопроводностью из-за волокнистой структуры, присутствия воздушных ячеек.

Нагревательные элементы – кабели – варьируются по мощности и функционалу, преимуществом их применения является возможность регулирования температурных параметров. Кессонные камеры производят заводским способом, наиболее распространены пластиковые вариации.

Разновидности теплоизоляционных материалов

В обособленном виде их применяют в областях с мягким климатом и в отношении скважин, эксплуатируемых без простоев. При более суровых погодных условиях уместен тандем с греющим кабелем. Полезные категории сырья:

  • обычный и экструдированный пенополистирол. Синтетический ресурс с обилием воздушных ячеек характеризуется низкой теплопроводностью, используется для укрепления подземных и наружных трубопроводов, кессонных камер;
  • пенофол реализуется в виде цилиндрических оболочек и плоских панелей, применяется для конструкций без внешних нагрузок, так как уязвим перед сжатием;
  • стеклянная и минеральная вата обладает высокой гигроскопичностью, поэтому не уместна для монтажа во влажной среде. Вату можно использовать для закрытия оголовка – зимней консервации устья колодца.

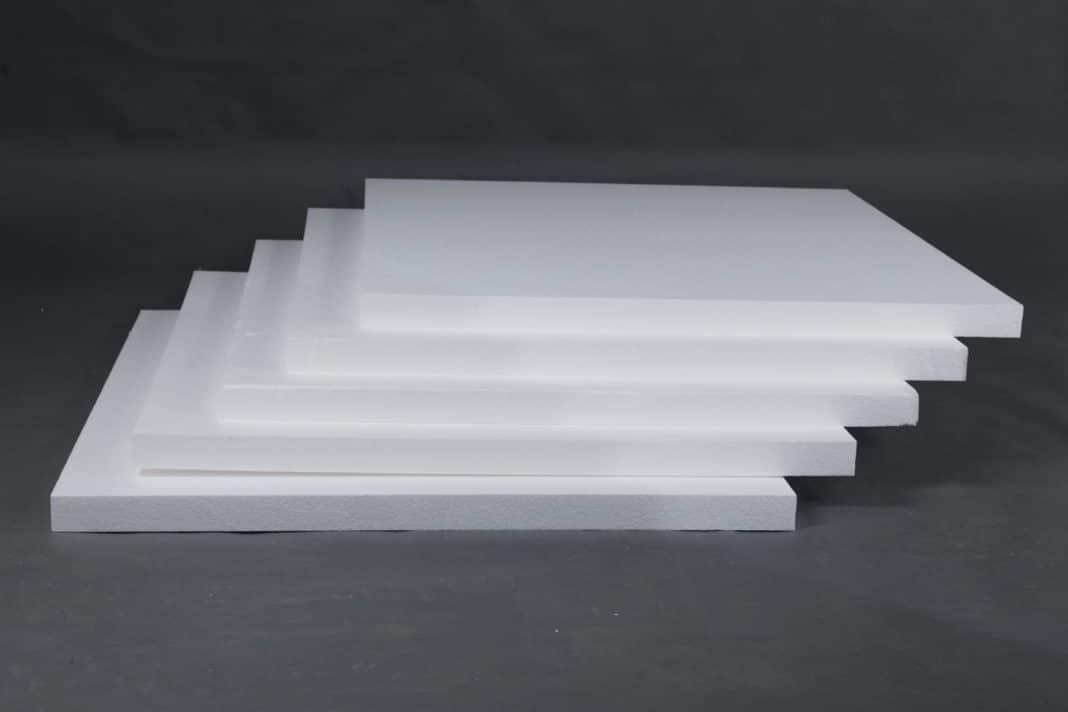

Пенополистирол -материал для утепления скважины

Также применяют вспененный пенополиуретан и пеноизол, для их нанесения необходимо специализированное оборудование. Бюджетный керамзит пригодится для обсыпки кессонных ям и водопроводных канав.

Специфика эксплуатации греющего кабеля

Достоинством этого метода является возможность предварительного подогрева жидкости, подаваемой в систему. В этом случае при сильном понижении температуры или простоях предотвращается замерзание воды. Кабель может быть смонтирован снаружи или размещен внутри трубопровода, в первом случае применяется изоляции по принципу скорлупы.

Водозабор обычно обеспечивается ПНД трубами, характеризующимися низкой теплопроводностью, здесь более эффективна сборка кабеля внутри. Если выбирать между саморегулирующимися и резистивными кабелями, лучше отдать предпочтение первым, так как они вырабатывают высокий КПД благодаря тому, что их оболочка нагревается под влиянием окружающей среды.

Несмотря на то, что саморегулирующаяся продукция ощутимо дороже резистивной, даже при прокладке короткого участка наблюдается изрядная экономия электроэнергии.

Защита оголовка скважины от замерзания

Кессон для скважины – это заглубленный в грунт резервуар, расположенный над устьем выработки. Он необходим для удобного доступа к основным элементам водозаборной системы с целью проведения ремонта и регулярного обслуживания.

Внутри утепленного кессона монтируют гидроаккумулятор, насосное оборудование и фильтры, чтобы вынести их из дома и убрать шум. Если оборудование размещается в отапливаемом помещении, кессон не устраивают, а устанавливают адаптер.

Как скважину с кессоном, так и без него необходимо утеплить так, чтобы на всю толщу промерзающих грунтов был исключен прямой контакт элементов системы водоснабжения с замерзшими горными породами.

Основные принципы утепления кессона

Даже если оголовок скважины расположен ниже глубины промерзания грунта, то основная часть кессона находится выше этой отметки. Если его стены обладают значительной теплопроводностью, то отрицательные температуры могут опуститься до оголовка и вода в системе замерзнет значительно ниже, чем указывает Строительная Климатология.

По геометрии кессоны для скважин могут быть цилиндрическими или прямоугольными, это не влияет на способ утепления. С позиций затрат утеплителя более выгодными являются объекты цилиндрической формы, а с позиции простоты монтажа материала, поставляемого в формате жестких плит, более просто утеплить объекты прямоугольной формы.

По материалу кессоны могут быть бетонными, металлическими и пластиковыми, хотя бетонные конструкции сейчас используют редко ввиду сложности их монтажа и недолговечности бетона при воздействии влаги.

Утепление кессона изнутри актуально, если его корпус герметичен благодаря свойствам материала или выполнения надежной гидроизоляции. В этом случае нет необходимости защищать утеплитель от воздействия влаги.

Кроме того, подвижки грунта или иные внешние воздействия не окажут влияния на целостность слоя утепления. Как правило, при внутреннем утеплении применяют изделия на основе пенопласта или пенополистирола.

Утепление кессона снаружи проводят для сохранения внутреннего пространства или если используют сыпучие материалы. Снаружи желательно утеплять пластиковые конструкции, оберегая их от сильных морозов, при которых пластик становится хрупким.

Наружное утепление проводят любыми материалами, однако необходимо учитывать возможное движение грунта, воздействие воды и опасность повреждения слоя утепления насекомыми и грызунами.

Так как теплопотери при любом утеплении скважины все равно будут иметь место, то необходима их компенсация за счет притока тепла. Она и так будет происходить по причине положительной температуры воды в трубах, проходящих через кессон и выделения тепла работающими устройствами.

Если есть вероятность, что утепления может не хватить, то можно установить элементарный нагревательный элемент в комплекте с датчиком температуры.

Так как внутреннее пространство кессона небольшое, то при нормальном утеплении в качестве нагревательного элемента достаточно использовать обыкновенную лампу накаливания мощностью 40-60 Ватт или греющий провод длины 3-5 метров.

Установка обсадной трубы для оголовка

Если при проектировании водоснабжения кессон не был предусмотрен, а оголовок находится выше уровня промерзания грунта, то утеплить его можно с помощью дополнительной обсадной трубы, Ø  которой больше Ø стационарной обсады на две толщины утеплителя.

Для установки дополнительного отрезка обсадной трубы необходимо вырыть яму вокруг оголовка на глубину промерзания грунта плюс 0,3 м и утеплить оголовок. Поверх надо установить дополнительную трубу, а пространство между обсадками заполнить стекловатой или минеральной ватой.

Нежелательно заполнять зазор между двумя обсадными трубами напыляемыми вариантами теплоизоляции из-за невозможности проконтролировать равномерность нанесения утепляющего слоя.

Труба должна быть металлической, так как на морозе пластик становится более хрупким и подвижки грунта могут повредить его.

Необходимо также обеспечить отсутствие воды в пространство между обсадной трубой и оголовком. Минеральная вата теряет теплоизоляционные свойства при впитывании влаги, а пенополистирольная скорлупа может быть деформирована при образовании льда.

Чтобы исключить намокание перед укладкой теплоизоляции в зазор между обсадами необходимо установить сальник. Внешний размер сальника должен быть равен диаметру дополнительной обсадной трубы, а внутренний – диаметру основной обсадки.

Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
