Как подключить солнечную батарею: сборка и схема подключения

Содержание:

  • Преимущества использования солнечной энергии.
  • Виды альтернативных источников энергии.
  • Как выбрать место для монтажа солнечных батарей.
  • Как установить солнечные панели самостоятельно.
  • Как рассчитать количество солнечных батарей.
  • Уход за солнечными батареями.

Альтернативные виды энергии интересуют не только бизнесменов и сильных мира сего, а и каждого из нас. Ведь преимущества и польза очевидны для всех. Если у Вас есть частный дом или Вы только приступаете к его возведению, стоит задуматься о солнечных батареях, чтобы сделать свое жилье автономным. Но в этом деле есть свои особенности, о которых мы и поговорим в этой статье. И самое главное, выясним, реально ли установить солнечные панели своими руками.

Варианты соединения гелиобатарей

Солнечные батареи состоят из нескольких отдельных панелей. Чтобы увеличить выходные параметры системы в виде мощности, напряжения и тока, элементы присоединяют друг к другу, применяя законы физики.

Соединение нескольких панелей между собой можно выполнить, применив одну из трех схем монтажа солнечных батарей:

  • параллельная;
  • последовательная;
  • смешанная.

Параллельная схема предполагает подключение одноименных клемм друг к другу, при котором элементы имеют два общих узла схождения проводников и их разветвления.

При параллельной схеме «плюсы» соединяются с «плюсами», а «минусы» с «минусами», в результате чего выходной ток увеличивается, а напряжение на выходе остается в пределах 12 Вольт

Величина максимально возможного тока на выходе при параллельной схеме прямо пропорциональна количеству подключенных элементов. Принципы расчета количества приведены в рекомендуемой нами статье.

Последовательная схема предполагает подключение противоположных полюсов: «плюс» первой панели к «минусу» второй. Оставшийся незадействованный «плюс» второй панели и «минус» первой батареи подключают к расположенному дальше по схеме контроллеру.

Такой вид соединения создает условия для протекания электрического тока, при котором остается единственный путь для передачи энергоносителя от источника к потребителю.

При последовательной схеме подключения напряжение на выходе увеличивается и достигает отметки в 24 Вольт, чего бывает достаточно для запитки портативной техники, светодиодных ламп и некоторых электроприемников

Последовательно-параллельную или смешанную схему чаще всего используют при необходимости соединения нескольких групп батарей. Посредством применения этой схемы на выходе можно увеличить и напряжение и ток.

При последовательно-параллельной схеме подключения напряжение на выходе достигает отметки, характеристики которой наиболее подходят для решения основной массы бытовых задач

Такой вариант выгоден и в том плане, что в случае выхода из строя одного из конструктивных элементов системы, другие связующие цепи продолжают функционировать. Это существенно повышает надежность работы всей системы.

Галерея изображений

Фото из

Соединение ячеек солнечной батареи

Количество панелей в зависимости от потребностей

Последовательное соединение солнечных приборов

Прямое подключение к приборам освещения

Принцип сборки комбинированной схемы построен на том, что устройства внутри каждой группы соединяются параллельно. А подключение всех групп в одну цепь осуществляется последовательно.

Комбинируя разные типы соединений, не составит труда собрать батарею с необходимыми параметрами. Главное – число соединенных элементов должно быть таким, чтобы подводимое к аккумуляторам рабочее напряжение с учетом его падения в зарядной цепи превышало напряжение самих аккумуляторов, а нагрузочный ток батареи при этом обеспечивал необходимую величину зарядного тока.

Схема устройства солнечной электростанции

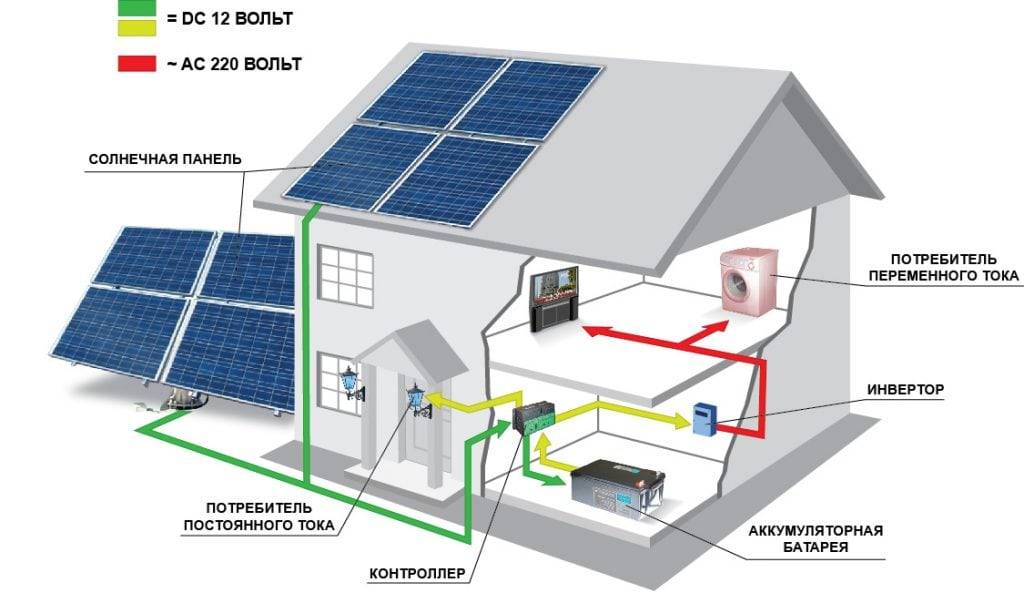

Рассмотрим, как устроена и работает гелиосистема для загородного дома. Главное ее назначение – преобразовать энергию солнца в электричество 220 В, которое является основным источником питания для домашних электроприборов.

Основные части, из которых состоит СЭС:

  1. Батареи (панели), преобразующие солнечное излучение в ток постоянного напряжения.
  2. Контроллер, регулирующий заряд АКБ.
  3. Блок аккумуляторных батарей.
  4. Инвертор, преобразующий напряжение АКБ в 220 В.

Конструкция батареи продумана таким образом, что позволяет оборудованию функционировать в различных погодных условиях, при температуре от -35ºС до +80ºС.

Выходит, что правильно установленные панели будут работать с одинаковой производительностью и зимой, и летом, но при одном условии – в ясную погоду, когда солнце отдает максимальное количество тепла. В пасмурную эффективность работы резко снижается.

Эффективность СЭС в средних широтах велика, но не настолько, чтобы полностью обеспечивать электричеством большие дома. Чаще гелиосистема рассматривается как дополнительный или резервный источник электроэнергии

Вес одной батареи на 300 Вт равен 20 кг. Чаще всего панели монтируют на крышу, фасад или специальные стойки, установленные рядом с домом. Необходимые условия: разворот плоскости в сторону солнца и оптимальный наклон (в среднем 45° к поверхности земли), обеспечивающий перпендикулярное падение солнечных лучей.

При возможности устанавливают трекер, отслеживающий движение солнца и регулирующий положение панелей.

Верхняя плоскость батарей защищена закаленным противоударным стеклом, которое легко выдерживает удары града или тяжелые снежные наносы. Однако необходимо следить за целостностью покрытия, иначе поврежденные кремниевые пластины (фотоэлементы) перестанут работать

Контроллер выполняет насколько функций. Кроме основной – автоматической регулировки заряда АКБ, он контролирует подачу энергии от солнечных батарей, предохраняя тем самым аккумулятор от полной разрядки. При полном заряде контроллер автоматически отключает АКБ от системы. Современные устройства оборудованы панелью управления с дисплеем, показывающим напряжение батарей.

Для самодельных гелиосистем лучшим выбором являются гелевые аккумуляторы, отличающиеся сроком бесперебойного функционирования 10-12 лет. После 10-летней работы их емкость уменьшается примерно на 15-25 %. Это необслуживаемые и абсолютно безопасные устройства, не выделяющие вредных веществ.

Зимой или в пасмурную погоду панели также продолжают работать (если их регулярно очищать от снега), но выработка энергии снижается в 5-10 раз

Задача инвертеров — преобразовывать постоянное напряжение от АКБ в переменное напряжение 220 В. Они отличаются такими техническими характеристиками, как мощность и качество получаемого напряжения. Синусовое оборудование способно обслуживать наиболее «капризные» к качеству тока приборы – компрессоры, бытовую электронику.

Обзор бытовой СЭС:

Галерея изображений

Фото из

Солнечные панели – батареи с фотоэлементами

Контроллер для регулировки заряда АКБ

Блок гелевых аккумуляторных батарей

Инвертор – преобразователь напряжения в 220 В

Стоит знать, что бытовые электростанции способны обслуживать постоянно работающий холодильник, периодически запускаемый погружной насос, телевизор, систему освещения. Чтобы обеспечить энергией функционирование котла или даже микроволновки, потребуется более мощное и очень дорогое оборудование.

Простейшая схема солнечной электростанции, включающая главные составные элементы. Каждый из них выполняет свою функцию, без которой работа СЭС невозможна

Существуют и другие, более сложные схемы, однако данное решение является универсальным и наиболее востребованным в быту.

Это интересно: Схема подключения розетки на 380 Вольт — разбираем досконально

Литература и ссылки

  1. habr.com/ru/news/t/370459
  2. habr.com/ru/company/beeline/blog/154423
  3. habr.com/ru/post/158875
  4. В.Мейлицев Фукусима навеяла. Журнал «Техника –молодежи» №8 2011
  5. В. Полякова «Солнечная энергетика – своими руками» Юный техник, №4 за 2011 год, с. 73-77
  6. habr.com/ru/post/251359
  7. habr.com/ru/post/455154

Автор материала – Denev.

   Форум по обсуждению материала ПОДКЛЮЧЕНИЕ СОЛНЕЧНОЙ БАТАРЕИ

MINILED И MICROLED ДИСПЛЕИ

Что такое OLED, MiniLED и MicroLED телевизоры – краткий обзор и сравнение технологий.

СХЕМА И ТЕСТ МИНИ ПАЯЛЬНОЙ СТАНЦИИ

Тестирование, схема и разборка мини паяльной станции из Китая KSGER STM32 V3.1S OLED T12.

ПРОСТЕЙШИЙ ГАУСС ГАН

Обзор электромагнитного пистолета из китайского набора для самостоятельной сборки.

В КАКОМ НАПРАВЛЕНИИ ТЕЧЕТ ТОК

В каком направлении течет ток – от плюса к минусу или наоборот? Занимательная теория сути электричества.

Особенности подключения

  1. Солнечная панель.
  2. Устройство, которое контролирует заряд.
  3. Аккумулятор.
  4. Инвертор.
  5. Электрическая сеть дома.

Обязательно в эту схему входят предохранители от короткого замыкания и лампочка, которая показывает уровень нагрузки. Предохранители устанавливаются на провода с положительным зарядом перед аккумулятором, лампочкой, инвертором.

Лампочку и аккумуляторы подключают к контроллеру заряда.

Эта схема предусматривает наличие одной солнечной панели или нескольких, работающих с одинаковой нагрузкой.

Эффективность солнечных батарей, размещенных под углом, который отличается от угла наклона других, будет выше. В результате производимый ими ток пойдет не только к общему контроллеру, но и к менее производительным панелям. Это приведет к нагреву и падению производительности. Поэтому не все приборы смогут работать.

Где лучше установить панели?

Первое, что необходимо сделать перед тем, как установить и подключить солнечную батарею – определиться с местом размещения агрегата.


Для установки фотоэлектрических модулей удобно использовать стационарные конструкции, выполненные из металлических профилей, либо же более модернизированные поворотные аналоги

Солнечные батареи можно размещать практически в любой хорошо освещаемой точке:

  • на крыше загородного коттеджа;
  • на балконе многоквартирного дома;
  • на прилегающей к дому территории.

Главное – обеспечить необходимые условия для получения максимальной выработки электроэнергии. Одним из таковых является ориентация и угол наклона относительно горизонта. Так светопоглощающая поверхность агрегата должна быть направлена в южную сторону.

В идеале солнечные лучи должны падать на нее под 90°. Чтобы добиться этого эффекта, необходимо подобрать оптимальный угол уклона в зависимости от климатических условий региона. Для каждого региона этот показатель свой.


Чтобы обеспечить максимальную производительность солнечных батарей, угол наклона устройств рекомендуется менять 2-4 раза в год: 18 апреля, 24 августа, 7 октября и 5 марта

К примеру, в московском регионе угол наклона размещения поверхности солнечных батарей для летних месяцев составляет 15-20°, а в зимние месяцы изменяется до отметки в 60-70°.

Галерея изображений

Фото из

Самое популярное место для установки солнечных батарей

Расположение на вращающихся подставках

Крепление солнечных батарей на фасаде

Солнечные батареи на ограждении мансарды

При размещении солнечных батарей на прилегающей к дому территории, панели лучше приподнять над поверхностью почвы как минимум на полметра – на случай выпадения большого количества снега. Такое решение правильно и в том плане, что обеспечивает достаточное расстояние для циркуляции воздуха.

Стоит помнить, что даже небольшая тень пагубно влияет на выработку электричества агрегатом. Панели нужно размещать лишь в местах, которые не подвержены даже малейшему затенению.


Некоторые «умельцы» с целью защиты батарей устанавливают сверху панелей дополнительное стекло, но даже при видимой прозрачности стеклянная прослойка способна снизить КПД панелей на 30%

Существует несколько способов фиксации панелей:

  • посредством задействования прижимных фиксаторов;
  • путем болтового соединения через сквозные отверстия, расположенные в нижней части рамки.

Опорная конструкция должна быть выполнена из корозионностойких материалов. Независимо от способа монтажа в конструкцию панелей нельзя самостоятельно вносить изменения и просверливать дополнительные отверстии.

Задача домовладельца – поддерживать панели в чистом виде. Скопления на экране пыли, снега и птичьего помета как минимум на 10% уменьшает количество электроэнергии, произведенной системой.

Роль каждого элемента в схеме

Солнечная панель генерирует электрический ток. Она сразу готова к монтажу. Установить можно либо монокристаллическую, либо поликристаллическую панель. Больше плюсов имеет первый тип.

Контроллер заряда предназначен для управления подзарядкой аккумуляторных батарей. На его выходе формируется напряжение в 13,7 В. Этого недостаточно для полного заряда аккумуляторной батареи. Для ее заряда нужно использовать зарядное устройство, которое дает 16,2 В на выходе.

Контроллер заряда получил такие характеристики специально. Бывают моменты, когда жители дома не используют электрический ток, и в это время аккумулятор может перезарядиться. Этого допускать нельзя.

Этот элемент имеет такой минус: позволяет электрическому току двигаться назад к размещенной на крыше загородного дома солнечной панели. Днем обратное движение не происходит, однако ночью ситуация меняется. Поэтому специалисты рекомендуют:

  • заменить его на диоды или аналоговые коммутаторы;
  • установить дополнительные аккумуляторы.

Аналоговые коммутаторы или диоды не позволяют току двигаться к панели. Они не ограничивают зарядку аккумуляторов. Поэтому надо либо отключать батареи, либо установить дополнительные. Второй подход является лучшим, ведь формируется дополнительный запас электрического тока.

Более прогрессивной заменой контроллера и диодов является специальная система управления зарядом аккумуляторов. Она дорогая.

Функцией инвертора является преобразование постоянного тока в переменный и поднятия напряжения с 12 В до 220 В. Он следит за уровнем разряда батарей. При критическом уровне он перестанет работать.

Как соединить солнечные панели?

Схема подключения солнечных батарей для подготовленного человека не представляет заметной сложности, но для неопытных пользователей необходимы некоторые разъяснения. Необходимо знать, как производится соединение солнечных панелей между собой, как выполняется подключение солнечных батарей к остальным приборам, входящим в состав комплекта. Существуют разные варианты соединения, которые используются для получения определенных параметров выходного тока и напряжения. Схема подключения солнечных батарей загородного дома представляет собой систему соединения всех компонентов, которые, в свою очередь, так же соединяются друг с другом определенным образом. Например, необходимо знать, как соединить солнечные панели — параллельно или последовательно. Кроме того, надо выбрать тот или иной способ соединения в батарею аккумуляторов.

Схема устройства солнечной электростанции

Перед тем, как подключить солнечную батарею, необходимо выяснить ее конфигурацию. В состав солнечной электростанции, помимо солнечных модулей, входит комплект оборудования, включающий следующие приборы и устройства:

  • контроллер заряда
  • аккумуляторные батареи (АКБ)
  • инвертор
  • коммутационные приспособления, предохранители

Контроллер выполняет диспетчерские функции, переключая систему либо в режим заряда АКБ, либо на подачу питания потребителей. Аккумуляторы получают заряд и накапливают его, отдавая энергию по мере необходимости. Если напряжение батарей достигло 14 В, контроллер прекратит процесс, иначе от перезаряда АКБ выйдут из строя. Инвертор — прибор, преобразующий постоянный ток в переменный и повышающий напряжение до стандартных значений.

Как правило, весь комплект используется в полном составе. Однако, существуют и другие, упрощенные варианты комплектации. В отдельных случаях потребители, питающиеся от постоянного тока, подключают напрямую к модулям. Это возможно только в дневное время, поэтому встречается лишь у специализированных устройств.

Также есть осветительные системы на солнечных батареях, которые не нуждаются в инверторах и работают на прямом питании от аккумуляторов. Иногда из комплекта исключают инвертор, если напряжение нагрузки не превышает 12 В постоянного тока. Этот вариант также встречается не часто и используется по возможности.

Пайка и сборка панелей

Для питания потребителей используют определенное количество модулей, которые соединяются в том или ином порядке. Сначала разрабатывается схема подключения солнечных панелей, которая позволяет получить от них максимальную эффективность.

Параллельно или последовательно?

  • Параллельное соединение увеличит силу тока (и мощность), оставляя напряжение неизменным.
  • Последовательное соединение солнечных панелей повысит напряжение до 24 В, если соединить 2 модуля. Больше не делают, так как для аккумуляторов есть только 2 допустимых варианта — либо 12, либо 24 В.

Поэтому приходится комбинировать, добиваясь, чтобы схема подключения солнечной батареи к аккумулятору давала наиболее удачный результат.

Контактный отсек

Кроме того, надо иметь четкое представление, как соединить солнечные батареи между собой. Все модули оснащены специальным контактным отсеком, размещенным на задней стороне. Он устроен очень просто — два резьбовых зажима, отмеченные знаками «+» и «-». Пайка как таковая не требуется, поскольку монтаж производят в сложных условиях, где работа с паяльником не всегда возможна. Однако, если есть возможность сделать контакт более надежным и защитить его от окисления, никаких противопоказаний нет.

Тип провода

Для соединения обычно используют одножильный медный провод сечением 4 мм2

Важно, чтобы его изоляция была устойчива к воздействию ультрафиолета. Если этого нет, производят укладку проводов в защитный гофрированный рукав

Расположения модулей

Во время соединения следует учитывать способ расположения модулей. Если они развернуты под одинаковым углом к солнцу, то все будут работать в одинаковом режиме. Однако, иногда приходится устанавливать разнонаправленные панели. Это бывает вызвано особенным устройством крыши, или желанием обеспечить более равномерную подачу питания в течение дня.

Типы фотоэлементов

Состоят солнечные батареи из нескольких панелей, оснащенных фотоэлементами, которые встречаются различных типов и размеров:

Компактные монокристаллические, состоящие из множества ячеек, отличаются малым весом, но в пасмурную погоду энергии для загородного дома вырабатывают немного.

С предыдущими похожи по составу поликристаллические панели, менее зависящие от направления солнечных лучей, поскольку, направлены кристаллы в разные стороны, благодаря чему лучей улавливают больше.

При одинаковых характеристиках, следующий вид панелей – тонкопленочный, потребует для установки в доме большей площади. Они напоминают пленку, натягивать которую можно в любом месте, меньше стоят, менее зависимы от облачности (потери составляют всего до 20%), но эффективность их снижается при запыленности.

Используют солнечные батареи и тогда, когда возможность подключиться к обычной сети отсутствует. Устанавливать непривередливые источники можно на балконе, на крыше или прямо на загородном участке.

Другими словами, поверхность элементов направлена должна быть на юг, чтобы на нее попадало максимальное количество лучей. Угол наклона составлять должен 90 градусов.
Чтобы работала система солнечных батарей для дома на максимальную мощность, ее расположение рекомендуется менять летом и зимой.

Еще необходимо помнить о том, что с низкими температурами фотоэлементы контактировать не должны. Поэтому, конструкции не устанавливают прямо на землю, а закрепляют в четырех точках на высоте 50 см.

Крепить фотоэлементы во избежание повреждения рекомендуется на длинной стороне, индивидуально выбрав способ: болты (крепятся через отверстия рамки), фиксаторы и пр.

Видео: Как подключить солнечную батарею к аккумулятору

На картинке ниже представлен комплект электростанции, состоящий из таких устройств:

  1. Поглощающих естественный свет элементов, которые преобразуют его в электрическую энергию, т.е. солнечные батареи.
  2. Панели подсоединяются к прибору, контролирующему уровень запасенного электричества, называемому контроллером, соединенным с АКБ. Он следит за напряжением аккумулятора: при перезарядке аккумулятора в дневное время (14 Вольтах на клеммах), он автоматически отключает зарядку, а ночью, в случае разряда, т.е. предельно низкого напряжения в 11 Вольт, прекращает работу электростанции.
  3. Накопитель сгенерированной энергии – аккумулятор.
  4. Инвертор предназначен для изменения типа тока с постоянного на переменный, нужный для работы электрооборудования в загородном доме, бытовой техники, освещения. Для всех приборов придется выделить место.

Для защиты от короткого замыкания рекомендуется в схему подключения добавить между всеми перечисленными устройствами предохранители.

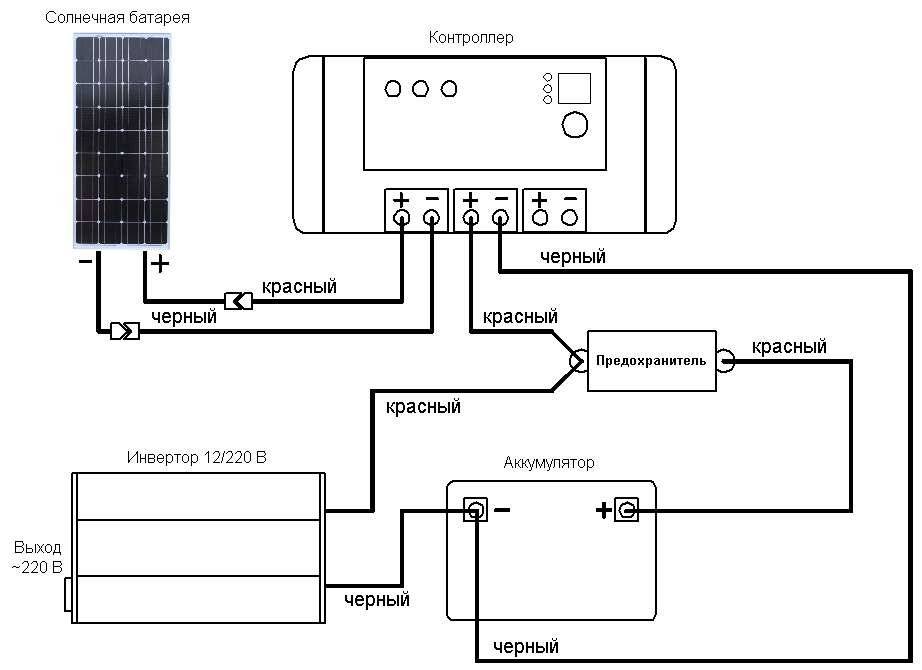

Схема выглядит в простейшем случае следующим образом:

Никаких сложностей, как видно, с такой схемой подключения нет. Основное – соблюдение полярности и правильное соединение штекеров (в соответствующий разъем). Если же желают использовать солнечную энергию в загородном доме одновременно со стационарной сетью, схема подключения будет выглядеть по-иному:

Нагрузка, резервируемая в этом случае, это холодильник, котел или аварийное освещение. Под нерезервируемой понимается свет в помещении, бытовая техника и пр. Электроприборы в автономном режиме работают тем дольше, чем большую емкость имеет аккумулятор.
Разобравшись с тем, как работает схема подключения, нужно понять, как соединить панели между собой.

Этапы подключения панелей к оборудованию СЭС

Подключение солнечных панелей представляет собой поэтапный процесс, который может быть выполнен в разном порядке. Обычно производят соединение модулей между собой, затем собирают комплект оборудования и аккумуляторы, после чего панели подключают к приборам. Это удобный и безопасный вариант, позволяющий проверить правильность соединения всех элементов перед подачей напряжения. Рассмотрим эти этапы внимательнее:

К аккумулятору

Разберемся, как подключить солнечную батарею к аккумулятору.

Поэтому между фотоэлектрическими элементами и батареями обязательно устанавливают контроллер, обеспечивающий штатный режим зарядки и отдачи энергии. Кроме того, на выходе контроллера обычно устанавливают инвертор, чтобы иметь возможность преобразования накопленной энергии в стандартное напряжение 220 В 50 Гц. Это наиболее удачная и эффективная схема, которая позволяет батареям отдавать или получать заряд в оптимальном режиме и не превышать свои возможности.

Перед тем, как подключить солнечную панель к аккумулятору, необходимо проверить параметры всех компонентов системы и убедиться в их соответствии. В противном случае результатом может стать потеря одного или нескольких приборов.

Иногда используется упрощенная схема подключения модулей без контроллера. Этот вариант применяется в условиях, когда ток от панелей заведомо не сможет создать перезаряд аккумуляторов. Обычно такой способ применяют:

  • в регионах с коротким световым днем
  • низким положением солнца над горизонтом
  • маломощными солнечными панелями, не способными обеспечить избыточный заряд АКБ

При использовании этого метода необходимо обезопасить комплекс, установив защитный диод. Он ставится как можно ближе к аккумуляторам и защищает их от короткого замыкания. Панелям оно не страшно, но для АКБ это весьма опасно. Кроме того, при расплавлении проводов сможет начаться пожар, что создает опасность для всего дома и людей. Поэтому обеспечить надежную защиту — первоочередная задача владельца, решение которой должно быть выполнено до ввода комплекта в эксплуатацию.

К контроллеру

Второй способ часто используется владельцами частных или загородных домов для создания низковольтной осветительной сети. Они приобретают недорогой контроллер и подключают к нему солнечные панели. Устройство компактное, по размерам соотносимо с книгой средних размеров. Оно оснащено тремя парами контактов на лицевой панели. К первой паре контактов подключают солнечные модули, к другой — присоединяют АКБ, а к третей — освещение или другие низковольтные приборы потребления.

Сначала на первую пару клемм подают напряжение 12 или 24 В от аккумуляторов. Это проверочный этап, он нужен для определения работоспособности контроллера. Если прибор верно определил величину заряда батарей, приступают к подключению.

К третьей паре контактов присоединяют низковольтные светильники или иные приборы потребления, питающиеся от 12 (24) В постоянного тока. Больше ни с чем соединять такой комплект нельзя. Если необходимо обеспечить питанием бытовую технику, надо собирать полнофункциональный комплект оборудования — частную СЭС.

К инвертору

Рассмотрим, как подключить солнечную панель к инвертору.

Сам процесс никакой сложности не составляет. В комплекте с инвертором идут два провода, обычно черного и красного цвета («-» и «+»). На одном конце каждого провода есть специальный штекер, на другом — зажим типа «крокодил» для присоединения к клеммам аккумулятора. Провода согласно цветовой индикации присоединяют к инвертору, затем подключают к аккумулятору.

Совмещение гелиоэнергии и стационарной сети

Планируя использовать электроэнергию от солнца параллельно с обустроенной централизованной стационарной сетью, схему подключения делают несколько иной. И основная причина такого решения в том, что у частного потребителя нет возможности «сбрасывать» оставшуюся энергию.

А это может спровоцировать перепады напряжения длительностью до одной секунды.


При совмещении солнечной электроэнергии со стационарной централизованной сетью руководствуются все тем же правилом: чем больше источников подключается, тем сложнее становится схема

Согласно выше приведенной схеме, напряжение от гелиополя первым делом направляется в сторону АКБ, а уже оттуда и передается на нагрузку.

Проектируя такой вариант монтажа в расчет стоит брать два вида нагрузки:

  • не резервируемая – свет в доме, бытовая техника и пр.;
  • резервируемая – аварийное освещение, холодильник, электрический котел.

Учитывайте: чем больше емкость аккумулятора, тем больше проработают в автономном режиме резервируемые электроприборы.

Выбирая такой способ генерации энергии в сеть, будьте готовы к тому, что придется оформлять разрешение в местных энергосетях.

Несмотря на то, что инверторы для солнечных батарей вырабатывают напряжение, качество которого порой выше того, что в централизованной сети, местные энергосети не дают добро на то, чтобы электросчетчик вращался в обратную сторону.

По этой причине согласно схеме солнечные инверторы прекращают работу в момент пропадания напряжения в сети. А резервируемая нагрузка начинает «запитываться» от АКБ.

Правила монтажа

Монтаж преобразователей солнечной радиации нужно проводить, придерживаясь следующих правил:

  • Устанавливайте элементы на самое освещенное место крыши «умного» дома, которое не будет в любое время дня находится под тенью деревьев или крыш других строений. Возможна установка панелей на стены или опоры, которые ставятся непосредственно на земле.
  • Чтобы панель вырабатывала максимальное количество энергии, соблюдайте требуемый азимут и угол наклона. Например, для Северного полушария необходимый азимут составляет 180 градусов строго в южную сторону. При этом угол, на который нужно наклонить конструкцию, зависит от широты расположения вашего населенного пункта (к примеру, для Петербурга этот показатель равен 60 градусам: 0 градусов горизонтально и 90 — вертикально). Летом можно увеличивать наклон, а зимой — уменьшать на 10 градусов. Существует немало калькуляторов, отображающих зависимость количества вырабатываемой энергии от азимута или величины наклона.

Монтаж солнечных батарей

Зимой выпавший на солнечные элементы снег предотвратит дальнейшую выработку электричества

Поэтому важно вовремя счищать его с поверхности или устанавливать панели под большим наклоном.
Если вы устанавливаете на крыше «умного» дома большое количество панелей в несколько рядов, соблюдайте расстояние между ними (не меньше 1,7 высоты ряда) для предотвращения создания тени от модулей.
Все компоненты для установки поставляются в комплекте. Профиль каждой составляющей из алюминия имеет несколько крепежных отверстий для множества вариаций крепления элементов.

Полезные советы

Прислушайтесь к рекомендациям опытных строителей:

  1. Панели необходимо тщательно очищать от снега, грязи и пыли, так как это существенно снижает поглощение солнечной энергии устройством.
  2. Пышные кроны высоких деревьев, которые препятствуют попаданию солнечных лучей на батарею, придется проредить. Если дом находится в тени других построек, то установка солнечных панелей целесообразна разве что только поликристаллических, и то эффективность будет снижена.
  3. Прежде чем приниматься за сборку панелей, нужно произвести небольшой расчёт. Для начала нужно проанализировать, сколько киловатт нужно получить из системы в день. Одна панель способна выработать 0,12 кВт, так что может быть, что при небольшом потреблении их установка окупится лет через 50, поэтому она не целесообразна. В зависимости от требуемой средней дневной нормы и подбирается количество панелей.
  4. При монтаже солнечных батарей своими руками, панели лучше ориентировать на юг, так как в солнечные часы с этой стороны поступает максимальное количество солнечной энергии.

Шаг 1: Расчет нагрузки

Прежде, чем выбрать компоненты, необходимо рассчитать нагрузку приборов, которые будут подключаться к вашей солнечной электростанции и сколько времени они будут работать. Для этого нужно сделать следующее:

  1. Определите, какую технику (освещение, вентилятор, телевизор, насос и т.д.) вы будете подключать, и сколько времени (часов) она будет работать;
  2. Ознакомьтесь со спецификациями ваших приборов для определения их мощности;
  3. Рассчитайте величину потребляемого электричества в Ватт-часах (Вт*ч), которая равна произведению номинальной мощности ваших приборов (Вт) на время работы (ч).

Например Вы хотите включить какой-то прибор мощностью 10 ватт на 5 часов от солнечной панели. Количество потребленной электроэнергии будет: 10Вт х 5ч = 50Вт*ч. Таким же образом необходимо рассчитать общую величину потребляемой энергии, а именно рассчитать для каждого прибора и сложить полученные величины.

Пример: настольная лампа = 10Вт х 5ч = 50 Вт*ч + вентилятор = 50Вт х 2ч = 100Вт*ч, телевизор = 50Вт х 2ч = 100 Вт*ч, всего = 50 + 100 + 100 = 250 Вт*ч.

Когда закончите расчет нагрузки, пора приступать к выбору компонентов в соответствии с вашим требованием нагрузки.

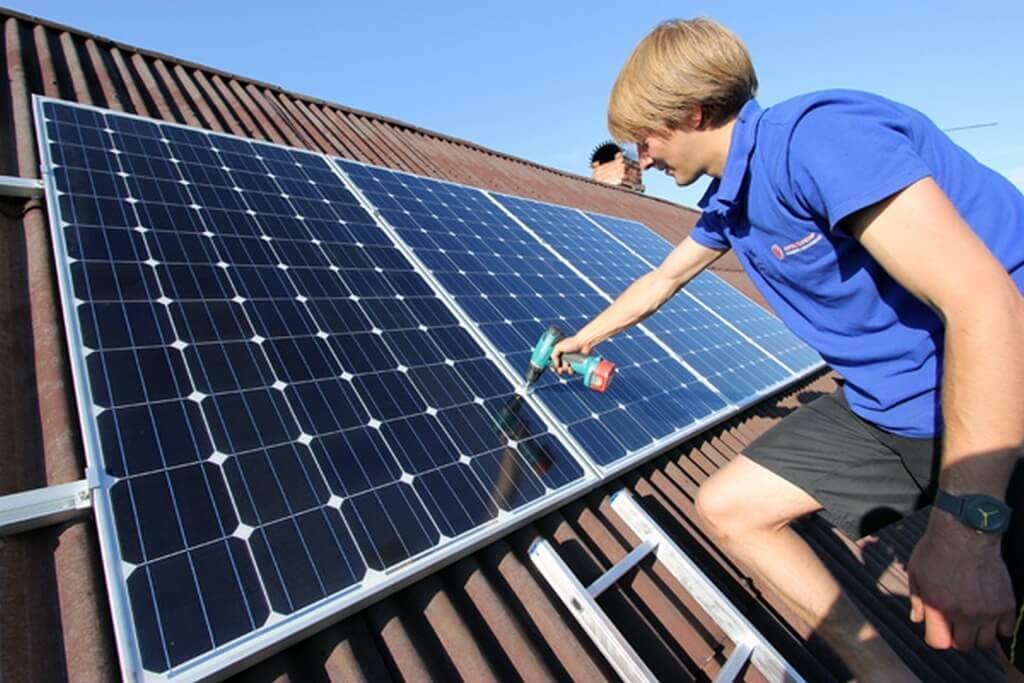

Крепление устройства

Схема подключения солнечных панелей (Нажмите для увеличения)Солнечные батареи необходимо качественно закрепить в четырех точках, причем делать это необходимо на длинной стороне, во избежание повреждений.

Вы сможете сами выбрать наиболее удобный способ для крепления фотоэлементов:

  • фиксаторами;
  • болтами через отверстия внизу рамки.

Не стоит делать новые дырки для того, чтобы прикрепить панель, обычно, рамы уже предусматривают все варианты. Если же вы каким-либо образом повредите панель или же просверлите в ней дополнительные дыры, ваша гарантия больше не будет действовать.

Это интересно: Схема подключения проходного одноклавишного выключателя: познаем вместе

Технические особенности и преимущества электроснабжения загородного дома солнечными батареями:

1. Солнечные батареи обеспечивают электроснабжение загородного дома, коттеджа, бесперебойной, качественной электроэнергией. Бесперебойный источник питания (БИП) – энергия Солнца, мощная , вечная, неиссякаемая!

2. Инвертор преобразует постоянный электрический ток от солнечных батарей в переменный, как в электросети (230 В АС). Вы можете пользоваться привычным электрооборудованием.

3. Система электроснабжения дома имеет 100% автоматическую защиту. Солнечный контроллер – это пульт управления и защитная автоматика Вашей энергосистемы. Контроллер не допускает перегрузки системы или обратного тока в ночное время.

4. Электросчетчик показывает сколько электроэнергии продается собственником дома в общую сеть или сколько потребляется при необходимости, например, в зимнее время.

5. Проект электроснабжения дома солнечными батареями – не требует согласования. Солнечные батареи просто работают на Вас.

6. Вам не нужно платить высокую стоимость за подключение к общей электросети и за разрешение на применение солнечных батарей.

7. Не требуется заключать договор электроснабжения, если вся энергосистема работает на солнечных модулях.

8. Энергосберегающая светотехника и современные технологии помогают нам экономично и в ногу со временем решать проблемы автономного электроснабжения своего дома.

Экономическая обоснованность

Сроки окупаемости солнечных панелей посчитать несложно. Умножьте суточное количество производимой энергии в сутки на количество суток в году и на срок эксплуатации панелей без снижения мощности — 30 лет. Рассмотренная выше электроустановка способна генерировать в среднем от 52 до 100 кВт·ч в сутки в зависимости от продолжительности светового дня. Среднее значение составляет около 64 кВт·ч. Таким образом, за 30 лет электростанция в теории должна выработать 700 тыс. кВт·ч. При одноставочном тарифе в 3,87 руб. и стоимости одной панели около 15 000 руб, затраты окупятся за 4–5 лет. Но реальность более прозаична.

Дело в том, что декабрьские значения солнечной радиации меньше среднегодовых примерно на порядок. Поэтому для полностью автономной работы электростанции зимой требуется в 7–8 раз больше панелей, чем летом. Это существенно увеличивает вложения, но уменьшает срок окупаемости. Перспектива введения «зеленого тарифа» выглядит вполне ободряюще, но даже на сегодняшний день можно заключить договор на поставку электроэнергии в сеть по оптовой цене, которая втрое ниже розничного тарифа. И даже этого достаточно, чтобы выгодно продавать 7–8 кратный излишек выработанной электроэнергии в летний период.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
