Как врезать трубу электросваркой?

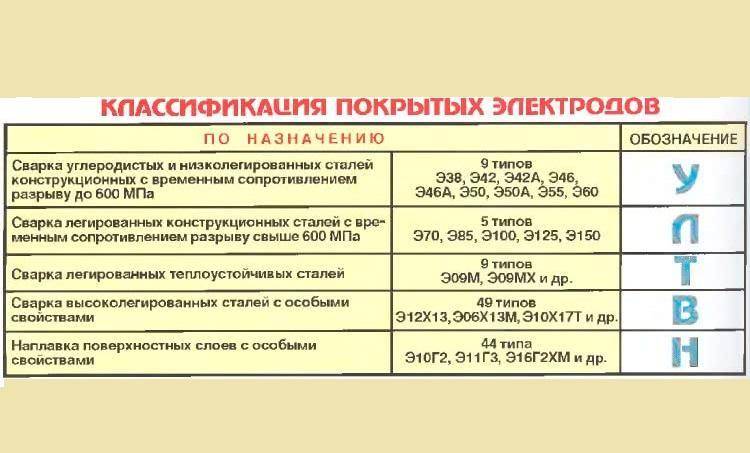

Выбор подходящих электродов

Для сварки металлических изделий требуется расходный материал. От его качества зависит надежность швов, герметичность трубопровода. Электрод представляет собой металлический стержень, покрытый специальным составом. Он поддерживает устойчивую электрическую дугу, участвует в формировании сварного соединения.

Стержни классифицируют по типу сердцевины и внешнего покрытия.

На основании первого признака выделяют такие виды расходных материалов:

С неплавкой сердцевиной. Для изготовления стержня используют вольфрам, уголь или графит.
С плавящейся вставкой. Сердцевина представляет собой проволоку, сечение которой выбирают в зависимости от технологии сварки.

Рекомендуем к прочтению Как выполняется сварка выпускных коллекторов

На основании типа покрытия электроды делятся на следующие группы:

С целлюлозной оболочкой (C). Стержни применяют при сварке труб большого диаметра, например, при монтаже водо-, газо-, нефтепроводов.
С рутилово-кислотным (RA) покрытием. Изделия используют для получения аккуратных сварных швов. Под воздействием электрической дуги соединение покрывается тонким слоем шлака, легко удаляемым механически. RA-электроды используют при прокладке систем отопления и водоснабжения.
С рутиловым покрытием (RR). При использовании таких стержней получают равномерные швы. Образующийся при работе шлак легко снимается. Стержни этого типа применяют при создании угловых стыков, наваривании дополнительного слоя.
С рутилово-целлюлозной оболочкой (RC). Такие электроды позволяют соединять элементы трубопровода, лежащие в любой плоскости. Они часто применяются при создании протяженных вертикальных швов.
С основным покрытием (B). Универсальные стержни используются при сварке любых металлических конструкций, эксплуатирующихся в экстремальных условиях. Соединение не трескается, не разрушается со временем.

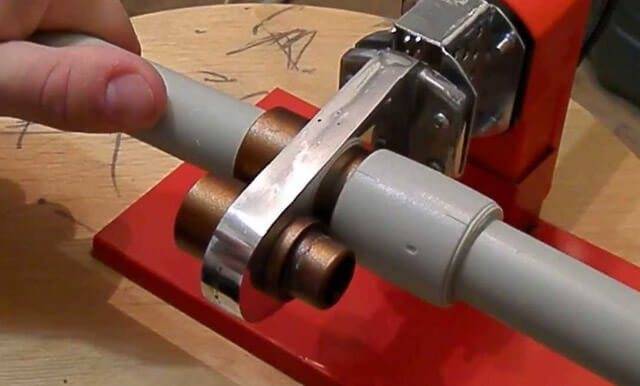

Пластиковые трубы

Для стыковки между собой полипропиленовых деталей обычно применяют один из двух способов, чем лучше варить трубы отопления:

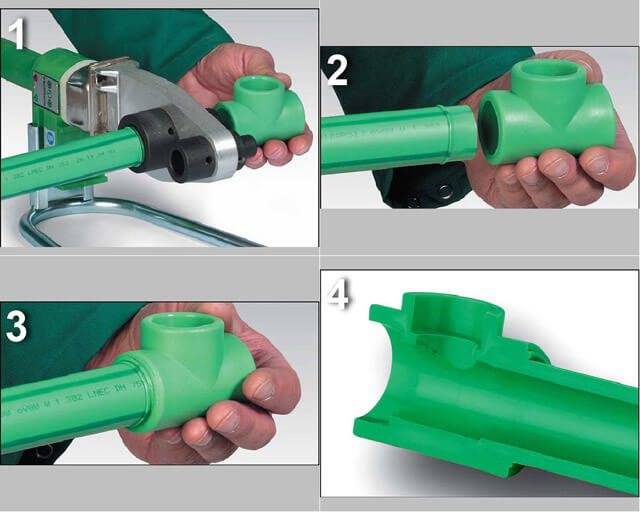

Раструбная сварка. Осуществляется погружением одного конца трубы в другой.
Муфтовая сварка. Применяется промежуточный элемент — муфта.

Для коммутации комплектующих из полипропилена используется диффузионная сварка. В процессе ее реализации происходит нагревание отдельных узлов контура с помощью специального паяльника мощностью 1500 В. Подобные приборы работают от обычной сети 220 В. В среднем на нагревание уходит не более 5 с. Характеристики полипропилена таковы, что его плавление начинается при температуре +27 градусов. Нужную температуру нагревания можно выставить на регуляторе температуры.

Процесс сваривания полипропилена в разные времена года имеет свои отличия. Если процедура проводится зимой в условиях улицы, продолжительность нагревания несколько увеличивают. Такой же принцип справедлив при работе с трубами большого диаметра: как правило, их нужно разогревать в течении 30 с. Специальная насадка на приборе обеспечивает одновременный разогрев всех поверхностей, которые будут стыковаться (имеется в виду труба и муфта). По ходу повышения температуры на деталях появляются «отбортовки».

По достижению нужной температуры элементы нужно извлечь с насадок и состыковать вместе, соблюдая равномерность нажатия с обеих сторон. Отдельные части после стыковки в разогретом состоянии запрещается сдвигать или крутить, иначе шов потеряет свою прочность. Чтобы соединение имело достаточную крепость, детали в соединенном состоянии нужно выдержать не менее 30 с. Признаком излишнего нагревания поверхности труб является приобретение ею коричневого цвета.

Разновидности сварных швов и соединений труб

Способов, как варить трубы электросваркой, может быть несколько:

размещая детали встык – в данном случае отрезки трубы находятся точно напротив друг друга;

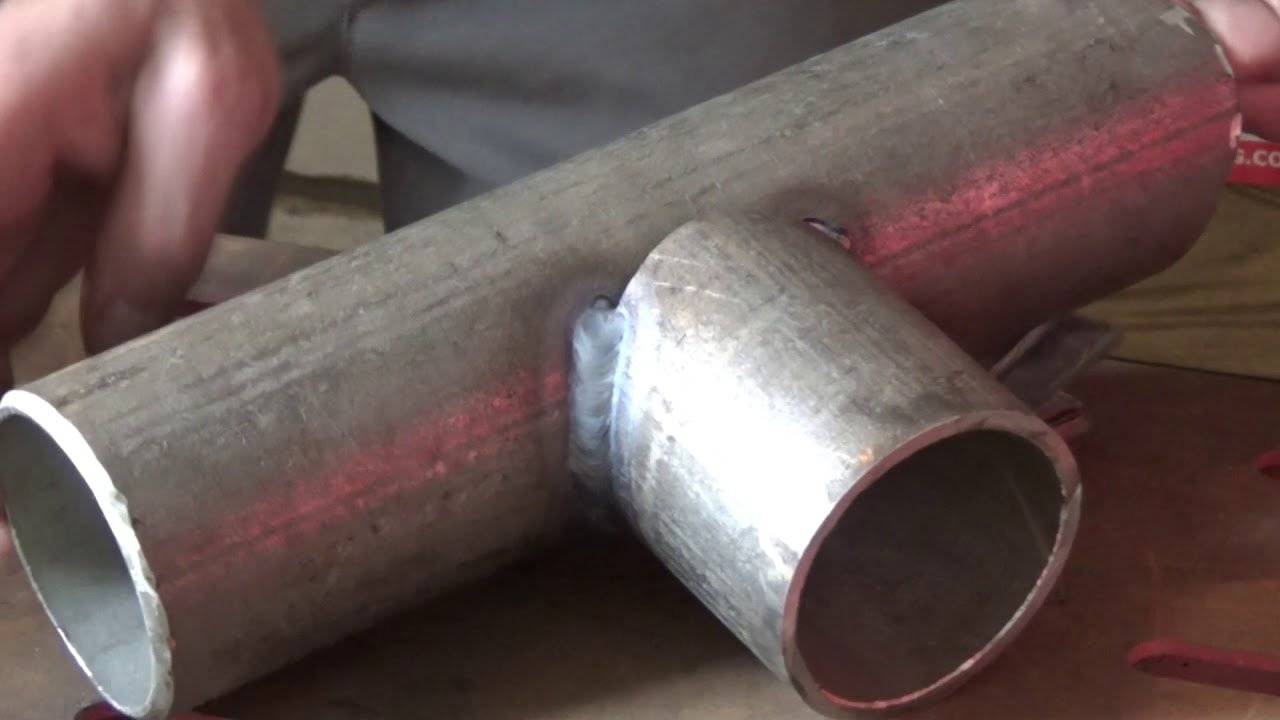

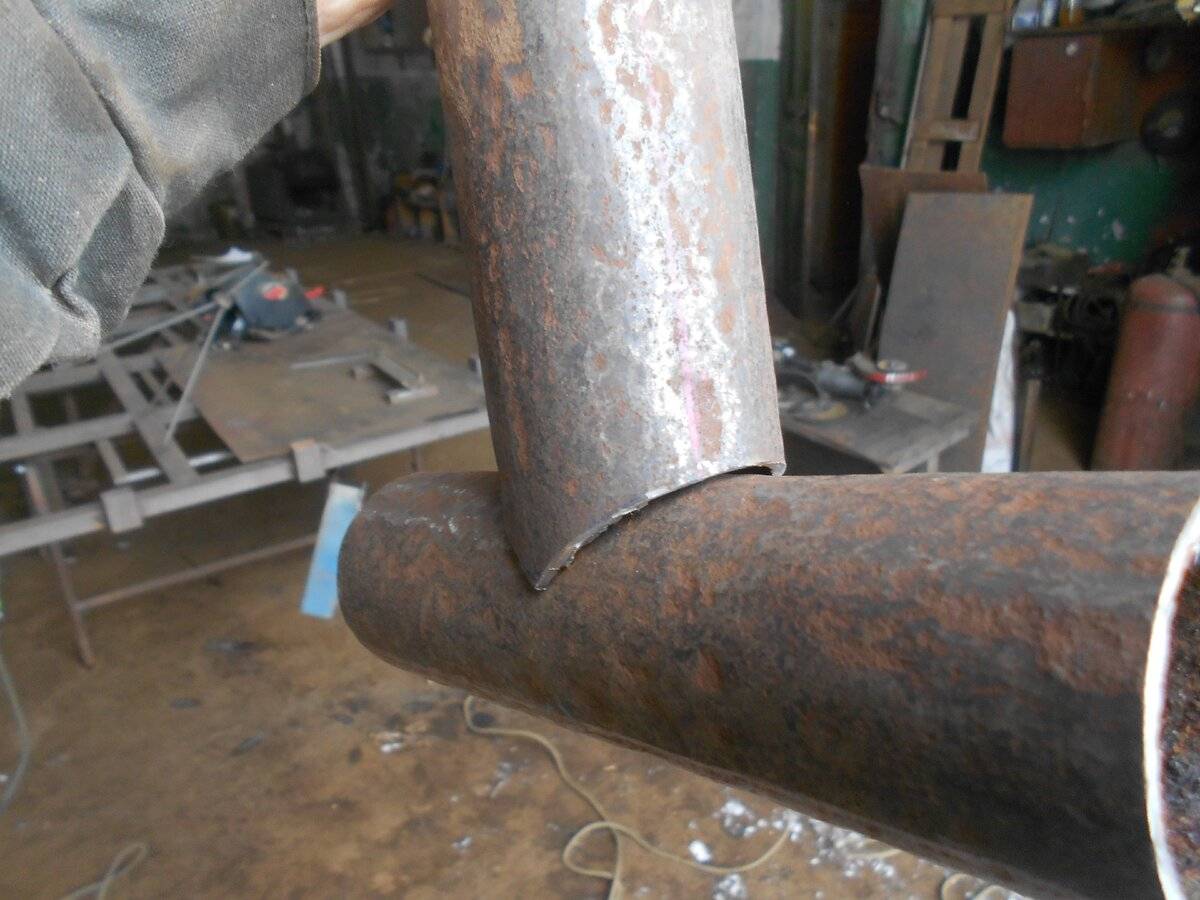

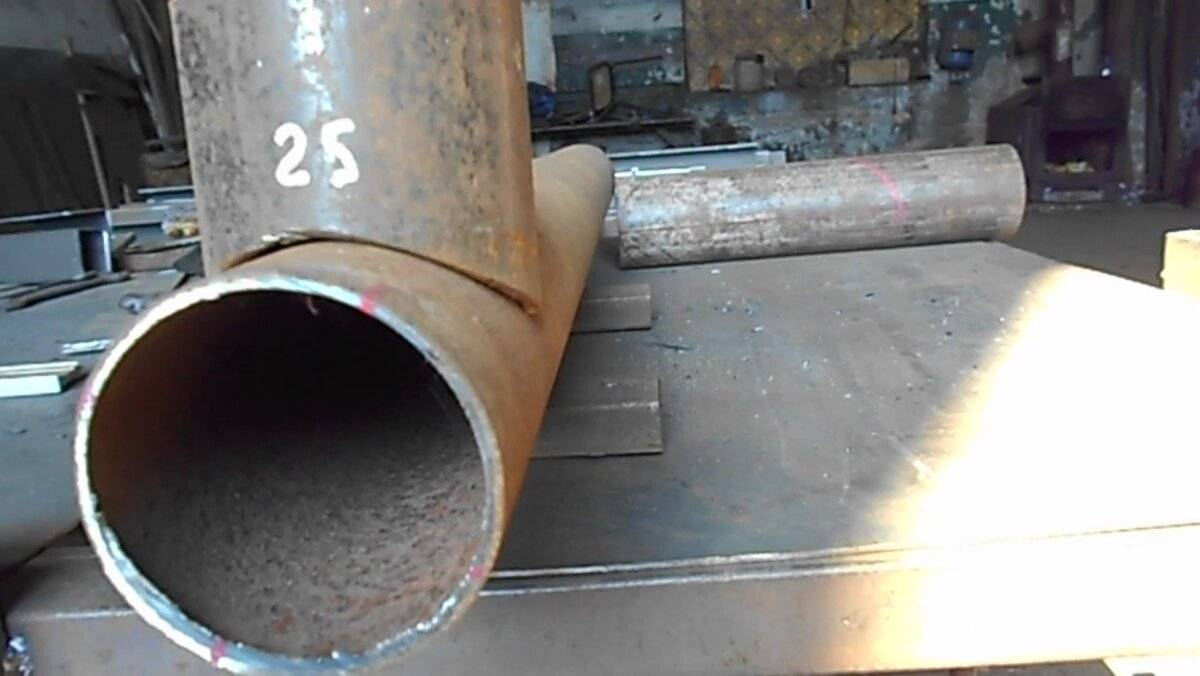

соединение в тавр – эта технология сварки труб подразумевает, что два куска трубы размещены перпендикулярно, в форме буквы «Т»;
скрепление внахлест – в таком варианте один из кусков трубы развальцовывается, чтобы его можно было надеть на другой;
угловое соединение – то есть, две детали размещены под углом 45° или 90°.

При выполнении сварки труб электросваркой могут выполняться такие швы:

горизонтальные – в таком случае свариваемые трубы расположены вертикально;
вертикальные – это швы на вертикальном участке трубы;
потолочные – в данном случае электрод помещают в нижней части детали, над головой работника;
нижние – соответственно, швы, для выполнения которых нужно наклоняться вниз.

Есть еще несколько рекомендаций, как сваривать трубы электросваркой:

При проведении сварочных работ следует держать электрод под углом в 45° или чуть меньше, тогда расплавленный металл будет попадать внутрь свариваемой трубы в гораздо меньшем количестве.
Если вы выполняете соединение в тавр или встык, то вам понадобятся 2-3 мм электроды. При этом сила тока, оптимальная для надежной герметизации системы, составляет в пределах 80-110 ампер.
Для надежного проваривания соединения внахлест сила тока должна быть увеличена до 120 ампер, а электроды можно использовать аналогичные.

Оптимальная высота сварного шва должна составлять 3 мм над поверхностью трубы. Только после ее достижения можно считать работу завершенной.

Сварка газовой трубы газосваркой

Как и в любом сварочном процессе в первую очередь сами трубы необходимо подготовить. Очень важный момент заключается в том, чтобы не пропустить дефекты торцов соединяемых встык газовых труб. Они могут не совпадать между собой по размерам и форме отверстия. Особенно это касается формы. Она может быть не круглой, а овальной, что создаст трудности не только со свариванием, но с точной стыковкой.

Варить газовые трубы с тонкой стенкой можно и без формирования кромки, но лучше с ними. Потому что сварочная ванна, образованная ими дает полное и качественное заполнения зазора. Обязательно кромки обрабатываются до металлического блеска, то есть, удаляется ржавчина, грязь, следы других материалов. Если на участке сваривания присутствуют жировые и масляные пятна, то из также придется удалить, хотя бы растворителем. Эти меры действенны, именно они влияют на качество сварочного шва.

Следующий подготовительный этап – это выбор присадочной проволоки. Здесь все просто – она должна быть изготовлена из того же сырьевого материала, что и сам газовый трубопровод.

Все готово, можно переходить к сварке. Горелка подносится к сварочной ванне под наклоном, сюда же подается и присадочная проволока

Важно сначала хорошо прогреть торцы двух соединяющихся труб до красного состояния. После чего в ванну вводится проволока, которая под действием высоких температур расплавляется, и ее металл заполняет зазор между кромками

Необходимо отметить, что при этой технологии не происходит соединение металлов труб и проволоки на межкристаллических связях. Поэтому такое соединение не является высокопрочным. Хотя для труб газоснабжения под небольшим давлением этого будет достаточно.

Если для сварки газовых труб используется ацетилен, то сварочный шов можно сделать за один проход.
Температура горения этого газа очень высокая, и ее достаточно, чтобы хорошо нагреть кромки и быстро расплавить присадочную проволоку в большом объеме.
Начало и конец шва надо обязательно соединить внахлест.

Нередко встречаются ситуации, когда место расположения сварочного стыка находится в неудобном месте (к примеру, около стены). Поэтому всегда присутствует вероятность, что он будет некачественно проварен. Если это трубы большого диаметра, то можно сваривать их снаружи и изнутри. Для того чтобы произвести сварку изнутри, надо будет сделать недалеко от стыка отверстие, чтобы в него поместилась рука с проволокой и горелкой, и провести сваривание по внутреннему диаметру.

Кстати, нужно сказать, что некоторые сварщики с высокой квалификацией прекрасно варят газовые трубы электросваркой. Благо для этого есть инверторы. Поэтому на вопрос, а можно ли варить трубы с тонкой стенкой электродуговой сваркой, можно ответить положительно.

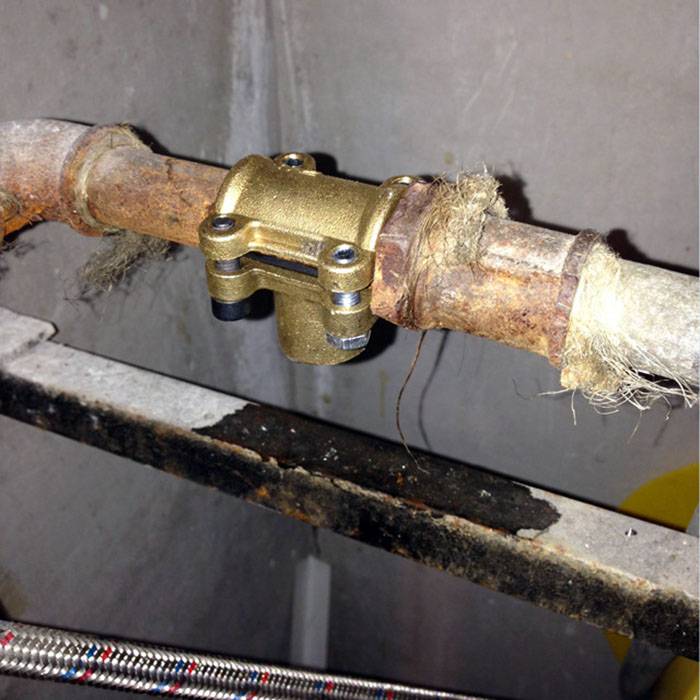

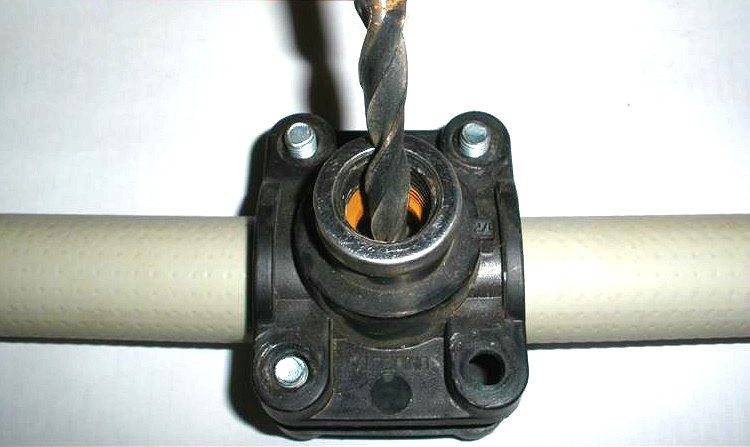

Последовательность действий установки фитинга

Порядок проведения монтажа фитинга такой:

Фитинг устанавливается на основную магистраль подачи тепла. Для герметичности соединения используется невысыхающий герметик (лучше использовать автомобильный), стойкий к воздействию высокой температуры;
Наносится герметик: необходимо нанести его на внутреннюю поверхность фитинга, контактирующего с металлической трубой

Там, где планируется просверлить отверстие в трубопроводе, герметика быть не должно;
После установки тщательно затягивают винты зажимного соединения, важно избежать перекоса крепления фитинга.

Через открытый вентиль или отводной патрубок производится непосредственно врезка в магистраль подачи тепла. Используется конусное сверло, дополненное защитным слоем, чтобы не повредить внутреннюю поверхность отводного патрубка.

Отверстие в трубе сверлится после того, как фитинг надежно закреплен на трубе

Решая вопрос о врезке в отопительную систему, становится ясно, что металлические трубы – не самый лучший вариант. Несмотря на свою распространенность, трубы из металла перестали быть универсальным и удобным решением для обустройства тепловых и водопроводных систем. На смену им пришло поколение металлопластиковых труб, преимущество которых состоит в том, что:

пластиковые трубы не подвержены коррозии;
трубопровод из полипропиленовых компонентов имеет небольшой вес и быстро монтируется;
сохраняется возможность быстрого ремонта и модернизации системы своими руками;
нет необходимости использовать сложное оборудование для монтажа и транспортировки полипропиленовых труб.

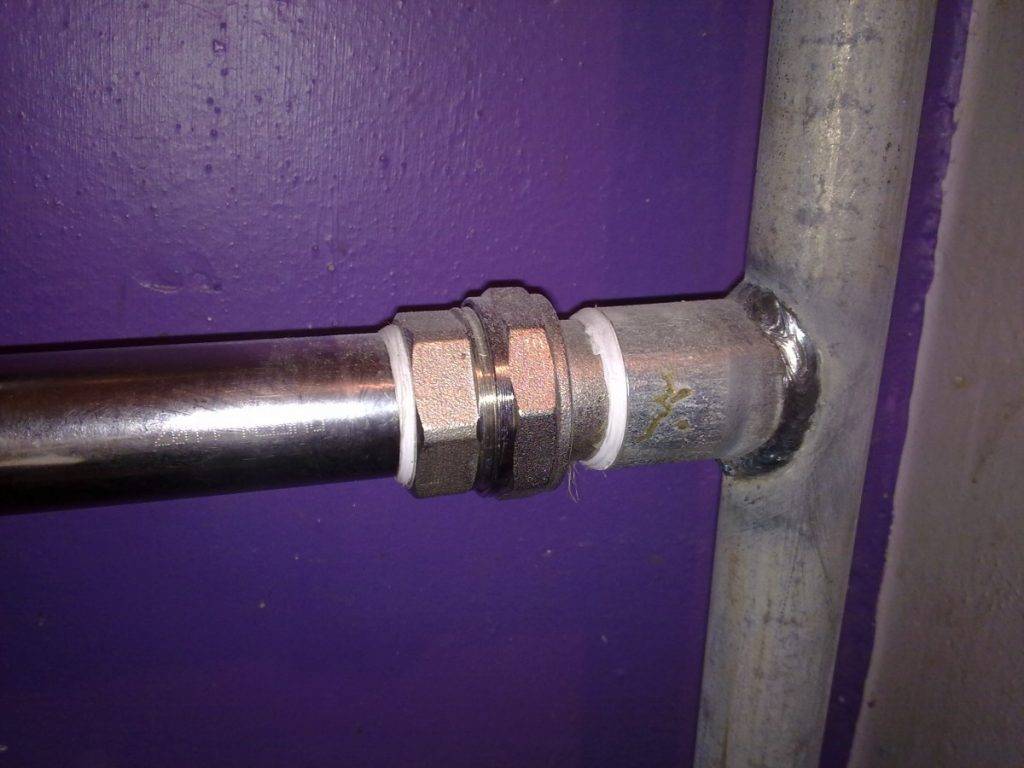

Врезка в тонкие водопроводные трубы осуществляется при помощи так называемой «седелки» — отводного фитинга с зажимными хомутами. Зажимной хомут применяется и для врезки в канализационную систему. Основной принцип «седелки» с зажимными хомутами – обеспечение врезки и подключения в системы с низким давлением.

Для магистрали отопления, в особенности в многоэтажных домах, недопустимо использование непрочных, дешевых фитингов. Переделка внутренних коммуникаций отопления позволит регулировать уровень теплоотдачи каждого конвектора отопления. Достаточно дополнить радиаторы отопления кранами регулировки подачи теплоносителя и «байпасом» — контуром обратной подачи подогретой воды.

При помощи фитингов можно врезаться в систему отопления, смонтированную из пластиковых труб

Врезка в коммуникации отопления коллекторных групп – на магистрали прямой и обратной подачи теплоносителя – позволяет производить ремонт или модификацию системы в любое время и без отключения общей подачи воды. Преимущество коллекторной схемы в том, что каждый потребитель обеспечивается автономной регулировкой уровня подачи теплоносителя. Если использовать многоконтурный принцип соединения радиаторов отопления с коллекторной группой, можно создать экономную и неприхотливую систему теплоснабжения.

Недостаток такой схемы – увеличение протяженности магистрали – компенсируется возможностью самостоятельно модернизировать или ремонтировать систему без привлечения специалистов.

Способы правильной сварки

Основное внимание в этом процессе уделяется траектории движения дуги. Она может быть:

Поступательной. В этом случае дуга перемещается вдоль оси электрода. То есть горящий электрод постоянно приближается и отдаляется от места сварки. При этом расплавленный металл стекает с электрода и смешивается с металлом от кромок свариваемых труб.
Продольной. Такая дуга применяется для накладывания тонкого шва. Электрод двигается над свариваемой поверхностью прямо, без колебаний.
Поперечной. Здесь электрод продвигается вперед или назад с колебательными движениями вправо и влево. Применяется для наложения вертикальных швов, а также чтобы сварить трубы со снятыми кромками, где необходимо заполнять металлом большую пустоту.

Перед электросваркой нужно тщательно очистить кромки трубы от ржавчины. Затем две детали состыковываются, и в этом месте делается точечная «прихватка» с четырех сторон. Это необходимо для того, чтобы во время обваривания трубы ее не повело в сторону. Стыки обвариваются как минимум в два слоя.

При прокладке трубопровода, если имеется поворот, то в этом месте в трубу вваривается «колено». Это согнутый заранее под угол поворота небольшой кусок трубы. Из аппарата на место сварки подаются два кабеля. Один — силовой, второй — заземление. Зажигать электрическую дугу следует на той трубе, к которой подсоединена «земля». На вторую, приставленную для сваривания, трубу заземление передается через расплавленный металл.

https://moyakovka.ru/youtu.be/0nYlRsF97Q4

Электрическая дуга зажигается следующим образом. К металлу, который подсоединен к «земле» сварочного аппарата, прикасается электрод. Как только возникает вспышка дуги, электрод приподнимается на расстояние не более чем 5 мм. Если расстояние будет больше, дуга разорвется, и процесс сварки прекратится. Для того чтобы сварщик имел возможность поддерживать необходимую длину дуги, требуется приобретение определенного навыка. На этот случай существует специальная инструкция.

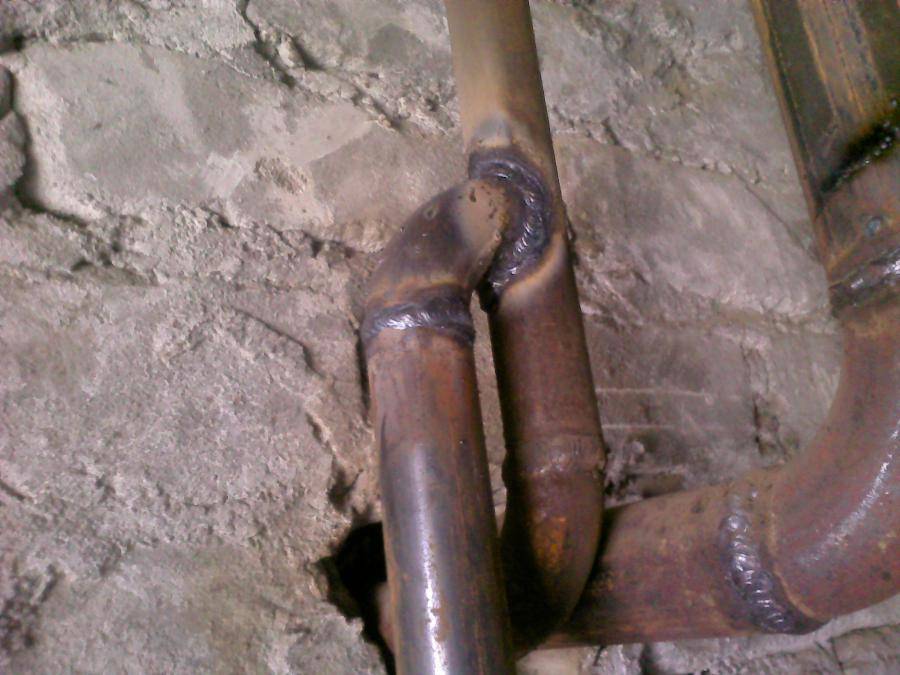

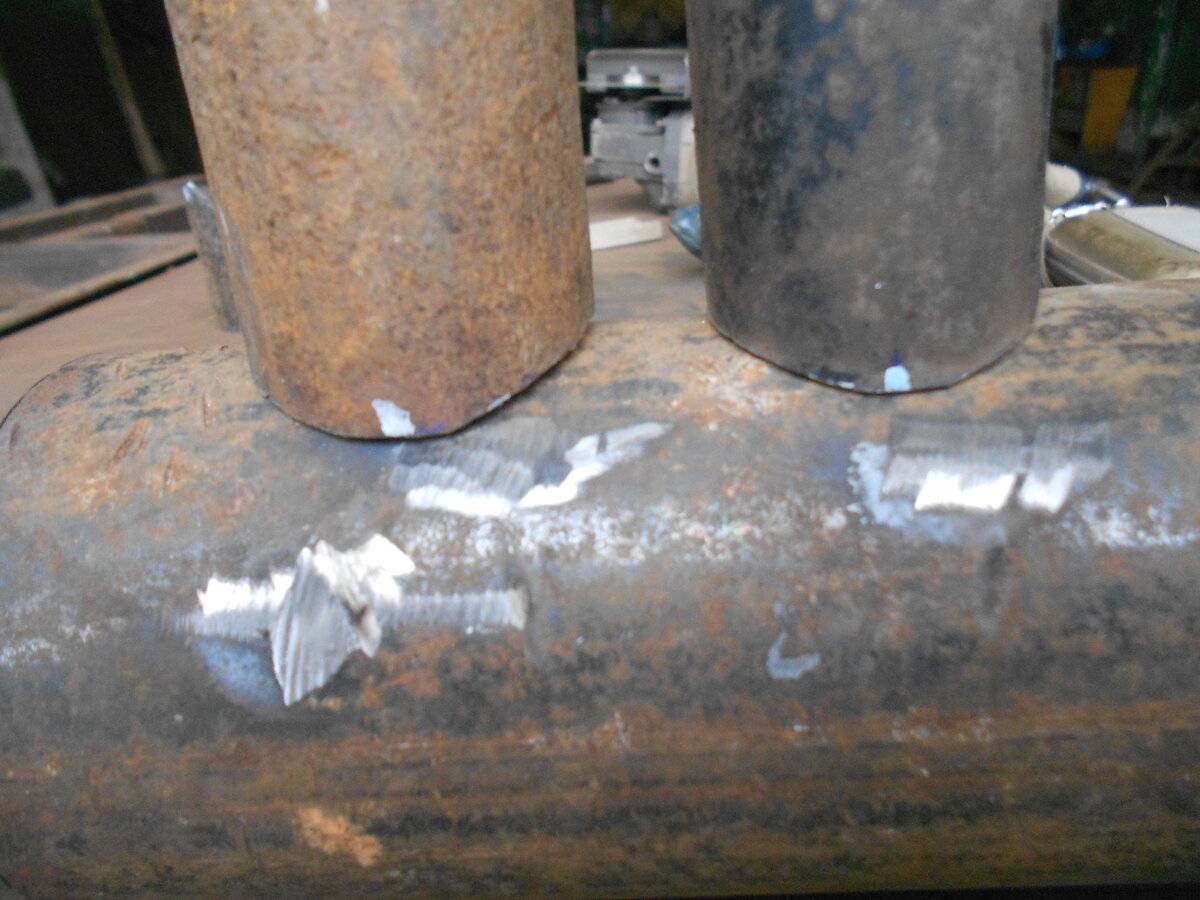

Сборка трубной системы отопления

Перед сборкой системы отопления за счет электросварки, все подготовленные элементы выстраивают в нужной последовательности и прихватывают между собой короткими швами.

Это позволит зафиксировать их в нужном положении, исключить перекос.
Когда диаметр трубы превышает 30см, достаточно сделать 4 точки соприкосновения, длина которых будет в 5см.
Располагают их крестообразно. Если отрезки большого размера, то интервал размещения прихваток достигает 30см.

Для предварительной наметки применяют те же электроды, что и при основном сваривании стыков. Далее осуществляют поэтапное выполнение работы.

Стык покрывают непрерывным швом. Для этого нужно продвигать электрод вдоль до того момента, пока заготовки не будут соединены на 100%.
Чтобы глубоко прогреть металл его нужно наклонять под углом в 30-60 градусов. Варочная ванна двигается вслед за ним.
Чтобы провести поверхностный нагрев, изменяют положение на противоположное.
При толщине сечения трубы в 6 мм, ее сваривают 2 швами.
Металл с толщиной в 12 мм сваривают при помощи 3 швов.
Толстостенные трубы стыкуют 4-6 швами.

Если приходиться сваривать поворотный стык, в котором нужно менять направление трубопровода, необходимо воспользоваться таким прибором, как специальный вращатель. Он позволяет зафиксировать заготовку в нужном положении, обеспечить мастеру свободный доступ к стыкам с любой стороны.

При отсутствии такого приспособления окружность порывают двумя швами. После этого трубу поворачивают руками и поэтапно нужно сварить оставшиеся участки. Сваривание неповоротных стыков делают с нижней части, постепенно двигаясь вверх.

Как нужно варить профильную трубу чтобы не прожечь

После окончания подготовки, начинаем варить наше изделие. При толщине детали 1,5 мм необходимо начинать именно на прихватке, чтобы не прожечь тонкий металл.

Рассмотрим правильную последовательность как сварить тонкостенные детали из профильной трубы встык:

Зажигаем дугу на прихватке;
Ведем вдоль стыка на расстояние около 10 – 15 мм углом назад без колебательных движений и возвращаемся;
Дугу делаем как можно короче, чтобы конец электрода отступал от расплава сварочной ванны не более чем на 1,5 мм. Это обеспечит лучшую защиту сварочной ванны. При прохождении процесса на короткой дуге снижается напряжение, следствием является уменьшенная температура расплавленного метала. Именно так нужно варить профильную трубу чтобы ее не повело.
Подходя к концу стыка, нельзя просто оборвать дугу. Необходимо вернуться на металл шва миллиметров на 20 и там уже оборвать дугу. Если этого не сделать, то в конце шва будет кратер.
Отбиваем шлак, удаляем брызги металла.

Использование прихваток

Если вы начинающий сварщик, то сварку профильной трубы инвертором для вас лучше вести с использованием дополнительных прихваток. Их необходимо сделать не только по краям, но и по одной прихватке в середине.

Как уже говорилось лучше применять электроды как можно тоньше: 2,0 — 2,5 мм. Если в процессе у вас дрожит рука и высота дуги колеблется, придерживайте электрод указательным пальцем левой руки. Так постепенно и можно научиться варить.

Для начинающих сварщиков в конце статьи очень полезные видео, посмотрите их. Еще один способ как Вам не прожечь профиль. Если металл все равно прожигается, для вас есть способ-лайфхак. Необходимо в трубу установить прямоугольник или квадрат из металла, подходящий по сечению. К примеру, для профиля 20х40 можно взять металл прямоугольного сечения 15х35.

После этого необходимо состыковать изделия между собой и начинать варить. Квадрат будет отводить тепло и деталь не будет прожигаться. Полезная хитрость для начинающего сваривать.

Как сварить профильную трубу толщиной 1.5 мм и более

Точно также, единственное отличие, что при толщине 3 мм и более, диаметр электродов будет больше. Также вам может помочь еще один способ –вополнения процесса с отрывом. При этом способе дуга также зажигается на прихватке, делается небольшая задержка и обрывается.

Далее дуга зажигается на заваренном участке, опять производится сваривание «точки» и снова обрывается. При этом способе сварочный ток может быть выше порядка 95 -115 А. Дуга лучше будет зажигаться, а электрод не будет прилипать.

Сварка «операционки»

Второй способ заварить трубу в труднодоступном месте, возможно используя технику операционного шва. Это как варить через окно в трубе, которое впоследствии заваривается вырезанным куском металла.

Сварка операционных швов наиболее востребована именно при ремонте и замене трубопроводов. Например, когда труба идёт вплотную к стене и к полу, таким образом, что с другой стороны никак нельзя подлезть электродом.

В таком случае, порядок сварки «операционки» выглядит следующим образом:

Сварщик посредством болгарки вырезает квадратное или прямоугольное окошко в трубе;
Затем используя электрод, он заваривает трубу с обратной стороны, откуда нет подхода;
После этого он вставляет вырезанный ранее кусок металла в трубу и несколько раз его обваривает.

Варить операционные швы могут далеко не все сварщики. Это если можно так сказать, «ювелирная работа», которая требует особых навыков. Главное при этом не заузить внутренний диаметр трубопровода и нормально наложить шов.

Помимо всего вышеперечисленного, для сварки в труднодоступных местах используются различные приспособления. Все они предназначены для сварщиков, помогая им в решении самых трудных задач.

Источник

Описание технологии

При сварке трубопроводов под давлением возможно несколько методик работы:

заделки отдельных трещин в основном металле или на линии соединения труб;
доработки некачественно выполненного шва или кольцевой трещины;
установки вентиля при организации бокового отвода.

Перед началом выполнения сварочных работ необходимо удалить легковоспламеняющиеся предметы. Если убрать мебель невозможно, то следует установить экраны из материала, выдерживающего воздействие раскаленных капель металла.

Устранение свищей

При нарушении технологии сварки или при нерасчетных механических воздействиях возможно образование отверстия (свища). Возникающая течь воды усложняет процедуру ремонта (напор зависит от давления в магистралях). Дальнейшая эксплуатация системы без заделки отверстия приводит к постепенному затапливанию подвального помещения и разрушению линии стыка потоком воды.

Краткий алгоритм заделки вертикальных повреждений:

Установить аппарат на сухом участке грунта или на подставке.
Встать напротив поврежденного участка, а затем расположить электрод под прямым углом к поверхности (для предотвращения стока воды по стержню).
Возбудить дугу и наложить несколько капель металла на верхнюю кромку поврежденного участка.
Убрать инструмент и нанести несколько ударов молотком по нагретым каплям, заполняя микротрещины.
Повторить операцию, постепенно спускаясь вниз по трещине.
Нарастить боковые кромки разлома, добиваясь прекращения фильтрации воды.
Снизить сварочный ток и нарастить стенку трубы, перемещая инструмент снизу вверх по зигзагообразной траектории.
Уплотнить материал ударами молотка с одновременным удалением окалины. Зачистить поверхность металлической щеткой и покрыть слоем краски для защиты от коррозии.

Работа со стыками

Если магистраль расположена к поверхности грунта и имеется возможность перекрытия воды, то для заделки трещины используют методику частичной разделки стыка. После отключения напора и частичного слива жидкости необходимо вырезать технологическое отверстие в верхней части трубы. Через канал откачивают остатки влаги или укладывают в магистраль ветошь. Затем заваривают поврежденный участок электродом, пропущенным через отверстие.

Рекомендуется провести электросварку за несколько проходов, обеспечивая повышенную надежность. Затем сварщик должен убрать посторонние предметы, которые ограничивали поток воды по трубе. На заключительном этапе необходимо проварить шов по ее внешней поверхности и установить крышку, которая закроет технологическое отверстие. Поскольку выполняется несколько швов, то линии должны перекрывать друг друга, а последняя полоса выводится на монолитную поверхность трубы.

Для получения идеального шва необходимо выполнить все технологические условия.

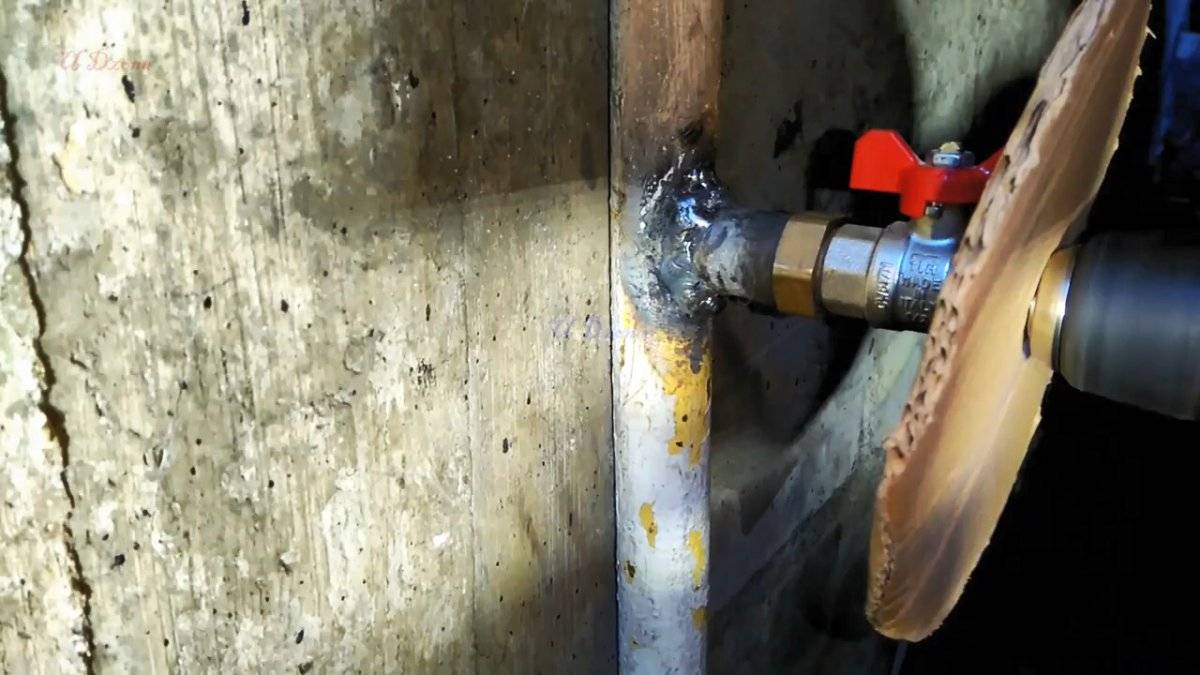

Врезка в водопровод

При сварке водопроводных труб возможна установка отвода под углом 90°:

Совместить патрубок с шаровым краном с боковой поверхностью водопроводной трубы. Перед сопряжением необходимо обрезать кромки бокового отвода для плотного контакта между магистралями.
Зачистить поверхность соединяемых деталей от ржавчины или следов старой краски. При наличии теплоизоляционного покрытия необходимо аккуратно срезать защитный слой.
Аккуратно проварить стык, не допуская прожога боковой стенки трубы.
Открыть кран и просверлить отверстие в напорной магистрали. Использовать электрический инструмент не рекомендуется из-за риска попадания воды и поражения мастера током.
После начала течи жидкости быстро вынуть сверло и перекрыть поток вентилем.
Смонтировать боковой отвод до требуемой точки, а затем открыть кран.
Убедиться в отсутствии течи воды, при необходимости дополнительно заварить стыки.
Покрыть поверхности теплоизоляционным материалом или слоем краски для защиты от воздействия внешних факторов.

Способы сварки труб

Для сварного соединения труб чаще применяют три способа:

Электродуговая бывает трех видов:

— ручная с использованием плавящихся электродов;

— с применением полуавтомата в среде углекислого газа, дуга создается тугоплавким электродом, для наплавочного слоя используют присадочную проволоку;

— под слоем флюса, его наносят на прокат с защитными покрытиями.

Электрошлаковая, благодаря толстому слою шлака шов не окисляется.
Газовая, нагрев обеспечивается сжиганием ацетилена, поступающего в рабочую зону из горелки.

Еще бывает контактная, ультразвуковая, термомеханическая сварка.

Газовая сварка

Метод применим в полевых условиях, когда магистрали прокладывают вдалеке от источников тока или когда нельзя сварить трубы электросваркой: прокат нельзя повернуть, прокрутить при образовании соединения. Наполненность швов при газовой выше, чем при электродуговой. Металл меньше подвергается температурному воздействию, риск возникновения внутренних напряжений в металле незначительный.

При сварке труб газом используют ацетилен или газогенератор, температура в рабочей зоне выше при сгорании баллонного ацетилена. Присадочная проволока марки UTP подается так, чтобы она ложилась на раскаленный металл. Для стыкового соединения 3-х мм стенок разделки кромок не требуется, у толстостенного проката кромки срезают под углом.

Оцинкованный монтируют с применением флюса HLS-B, концентрацию кислорода в газовой смеси увеличивают. После работы дополнительная противокоррозионная защита швов не проводится.

Метод ручной дуговой электросварки

Чтобы правильно варить трубу электросваркой, нужно учитывать технологию. Число проходок зависит от толщины проката, состав электродов и обмазки подбирают под вид марки проката. При сварке труб большого диаметра перед нанесением последующего слоя с металла сбивают окалину, проковывают соединение. Направленность наплавки меняют – четные швы делают противоположно нечетным. Многое зависит от первого соединения, он делается не спеша, при контроле валика проверяют металл на трещины. При обнаружении дефектов участок неровного шва вырубается, на его месте создается новый со смещением от 15 до 30 мм. Для финишного слоя выбирают электроды с толстой обмазкой.

Подбор электродов

Первое, что вам понадобится для выполнения сварочных работ с трубами отопления или другими сооружениями, это электроды. От качества этого расходного материала будет зависеть не только надежность полученных сварных швов и герметичность системы, но и процесс выполнения работ.

Под электродом понимают тонкий стальной стержень со специальным покрытием, которое позволяет обеспечить устойчивую дугу в процессе электросварки труб, и задействовано в формировании сварного шва, а также предотвращает окисление металла.

По типу сердцевины бывают такие электроды:

С неплавящейся серединкой. Материалом для такой продукции служит графит, электротехнический уголь или вольфрам.
С плавящейся серединкой. В данном случае в качестве сердечника служит проволока, толщина которой зависит от типа сварочных работ.

Что касается внешней оболочки, то множество электродов, которые встречаются на рынке, стоит разделить на несколько групп.

Итак, покрытие может быть:

Прежде чем приступать к работе, рекомендуем вам проконсультироваться со своими знакомыми сварщиками на предмет разновидности электродов, которыми они предпочитают пользоваться. В каждом конкретном случае это будут разные марки, ведь в продаже может быть доступно большое множество марок, причем отличное от города к городу.

Советы профессиональных сварщиков

Профиль сваривают под любым, удобным углом, используя при этом все разрешённые ГОСТом методики соединения.

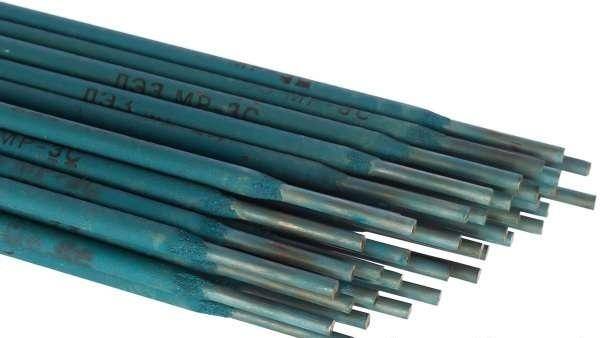

Какие использовать электроды?

Профессиональные исполнители советуют использовать следующие марки:

АНО-4 — распространенная и универсальная марка, не надо прокаливать перед использованием, подходят для работы с разным сварочным оборудованием;
МР-3С надо использовать, когда к шву предъявляются повышенные требования по качеству;
профессионалы используют марку УОНИ-13/55;
хорошее качество соединения обеспечивают изделия ОЗС-12, но у них отсутствует устойчивость к сырости.

Данные рекомендации касаются профильной трубы с размерами 20х40 мм.

Выбор режима

Здесь надо учитывать следующие параметры:

Сила, полярность и род тока (постоянный или переменный).
Скорость проводки электрода.
Диаметр и угол наклона.
Напряжение сварочной дуги.

Для максимальной эффективности соединения исполнитель должен в каждом конкретном случае использовать наивысшие показатели силы тока, но помнить, что превышение снижает качество шва.

Методом в стык

Для проведения такого режима сварки существуют следующие требования:

вначале делается прихватка по углам конструкции, затем проверяется точность стыковки, а затем уже обвариваются стыки по всему периметру;
изделия с тонкими стенками проваривают за один раз, а толстостенные — в несколько проходов;
дугу ведут с такой скоростью, чтобы металл не проседал, но кромки успевали оплавиться.

Проварку одного стыка заканчивают таким образом, чтобы край шва совпадал с первоначальным и был выполнен внахлёст.

Для тонкостенных изделий

Как варить электродом 2 мм тонкий металл профтрубы — такой прокат относится к тонкостенному виду и соединяется при помощи электродов диаметром от 1,5 до 2 мм, к сварочным работам допускаются исполнители с большим опытом работы. Сила тока — не выше 60 ампер, используются изделия марки МР-3С или АНО-21. Начинающим сварщикам тонкостенные профили надо варить при помощи инвертора.

Под прямым углом

Чтобы добиться при сварке профиля точного угла под 90 градусов, надо иметь опыт и соответствующие вспомогательные инструменты. Существует такая методика проведения работ:

Профильные трубы разрезаются на части нужной длины.
Все работы выполняются на ровной поверхности.
Для надёжной фиксации используются магнитные угольники или подручные средства.
Соединение выполняется поэтапно с обязательной проверкой угла соединения.

Вначале соединяемые изделия прихватываются, затем измерительным инструментом уточняется угол, если всё в порядке, то производится сварка профиля по периметру.

Устранение прожога

Такие негативные последствия сварки возникают при соединении тонкостенных профильных труб, чтобы предотвратить прожог металла, надо точно подбирать диаметр электрода и устанавливать малые величины сварочного тока, а полярность применять обратную. Аналогичные дефекты появляются из-за неопытности исполнителя.

Преимущества и недочёты электросварки

Возможно выделить следующие преимущества сварных соединений:

Возможность получения соединений громадных размеров.
Отсутствие трансформаций внешних и внутренних размеров за счет соединительного шва.
Применение для сварки материала, подобного материалу трубы, за счет чего сохраняются все свойства трубопровода.
простота и Дешевизна способа.

Недочёты сварных соединений по большей части вызваны низкой квалификацией сварщика благодаря его неопытности, требований технологии и несоблюдения правил, каковые стали причиной неполному свариванию, образованию трещин, остаточных напряжений и смещений в области сварного шва в следствии недогрева либо перегрева. Другим недочётом возможно назвать сложности при корректировании дуги для обеспечения однообразных условий формирования шовного соединения, поскольку электрод в дуге неизменно плавится и неравномерно перемещается на протяжении поверхности трубы. Помимо этого, выяснить уровень качества соединения без применения особых устройств, и оценить структуру поменянного металла возможно лишь по внешним показателям.

Сварка неплавящимся электродом

Данную технологию обычно называют аргонодуговой. Название произошло от того, что в качестве защитного газа чаще всего используется газ аргон, но не всегда. Обычно для сварки стальных изделий используется стержень из вольфрама, а сама сварка производится при прямой полярности.

Для соединения можно использовать присадочную проволоку, а можно обойтись без нее. Все зависит от толщины стенок соединяемых заготовок. Но чаще всего используется комбинированная технология. То есть, корневой шов сваривается без присадки, а поверхностные слои провариваются с использованием проволоки. Кстати, трубы из стали 10 и 20 всегда свариваются без присадочной проволоки.

Если стыкуются между собой газовые трубы с толщиною стенки меньше 5 мм, то сваривание нужно проводить сверху вниз, в остальных случаях снизу вверх. Вообще, нужно избегать потолочной и вертикальной сварки, поэтому будет лучше, если соединение трубных конструкций производиться во вращательных роликах, а сам процесс сваривания будет производиться в нижнем положении.

Все подготовительные процессы точно такие же, как и в первых двух случаях.
При соединении трубопроводов большого диаметра (больше 80 мм), необходимо соблюдать точную центровку и прихватку. При этом после нанесения первого коневого слоя прихватки необходимо переплавить.
Гасить и зажигать дугу надо только на кромке или на расплавленном металле сварного шва. При этом заканчивать сварку на шве надо на расстоянии 20-30 мм от конца шва.
Заканчивать подачу защитного газа надо после обрыва электрической дуги спустя 5-10 секунд.
Если газопровод формируется из труб высоколегированной коррозионностойкой стали, то перед сваркой защитный газ подается внутрь трубопровода, или используется в процессе защитный флюс, к примеру, паста ФП8-2.
Толстостенные трубы (толщина более 10 мм) диаметром больше 100 мм, изготовленные из низколегированных и низкоуглеродистых сталей, варятся без подкладочных колец. При этом сам процесс надо вести обратноступенчатым методом, проваривая участки длиною не более 20 см. Толщина шва не должна быть меньше 3 мм, и обязательно обеспечивается плавный переход на саму трубную поверхность.

Газоснабжение городов и поселков – запланированное мероприятие. Поэтому сам процесс сварки газопроводов относится к категории ответственных. Но в разных случаях используются разные способы сваривания, многое зависит от условий проведения сварных процессов, от параметров устанавливаемых труб, от возможности компании, которая занимается проводкой трубопровода. Но в любом случае, еще раз надо напомнить, что соединение трубных конструкций под газ должны проводить только высококвалифицированные сварщики.

Какой инструмент пригодится для сварочных работ

Для электросварки в первую очередь пригодится сварочный аппарат. На сегодня имеется два типа таких устройств:

Аппараты, изготовленные на базе понижающего трансформатора, в котором регулирование тока сварки происходит методом трансформации магнитного зазора, положения реостата либо другими регуляторами. Он уже морально устарел и фактически не употребляется, поскольку он имеет большой вес, и его транспортировка возможно затруднительной.
Инверторы, работающие на высоких частотах. В них применен меньший трансформатор, за счет чего аппарат стал более легким и транспортабельным. Регулировать режим сварки в нем возможно с высокой точностью. Но в эксплуатации они менее надежны и требуют от сварщика соответствующей квалификации.

Не считая сварочного аппарата пригодится следующий вспомогательный инвентарь:

В обязательном порядке необходимо иметь маску со особым светофильтром, дабы возможно было видеть место сварки, а глаза и лицо были защищены от попадания искр и расплавленного металла. Помимо этого, пригодится спецодежда, которая всецело защищает части тела и толстые перчатки, изготовленные из замши, дабы зажим с электродом надежно держался в руке.
Щетка по металлу для зачистки места перед сваркой и для удаления окалины.
Электроды, подходящие по чертям для конкретных условий.
Молоток для сбивания окалины.

Особенности сварки труб

При сварке стальных трубопроводов чаще применяют газовую и электросварку. При монтаже трубных конструкций высокого давления к электродам и присадочной проволоке предъявляются особые требования. Слойность соединений зависит от толщины стенки:

до 3 мм включительно заваривают стык за один раз;
свыше 3-х до 6 мм нужно делать две проходки;
свыше 6-ти до 12 мм – создают трехслойное соединение;
свыше 12 мм лучше проходить стык не менее 4 раз.

В технологии сварки труб есть отличительные особенности выбора рабочего тока:

ампераж выбирают по диаметру электрода, умножают показатель на 35 (3 мм – 105 А, 4 мм – 140 А);
при сварном соединении труб с толщиной стенки меньше 4 мм, ток свыше 150 А не устанавливают;
между электродом и прокатом поддерживают расстояние, равное толщине электрода плюс 1 мм;
тонкостенный прокат варят в одну непрерывную проходку, проворачивая прокат, толстостенный допускается варить участками до 15 см длиной;
вертикальные и неповоротные соединения варят в два этапа;
ванна расплава располагается в 30° от верхней точки.
