Бесшумные насосные станции водоснабжения: особенности конструкции, принцип действия, особенности выбора

Конструктивные особенности

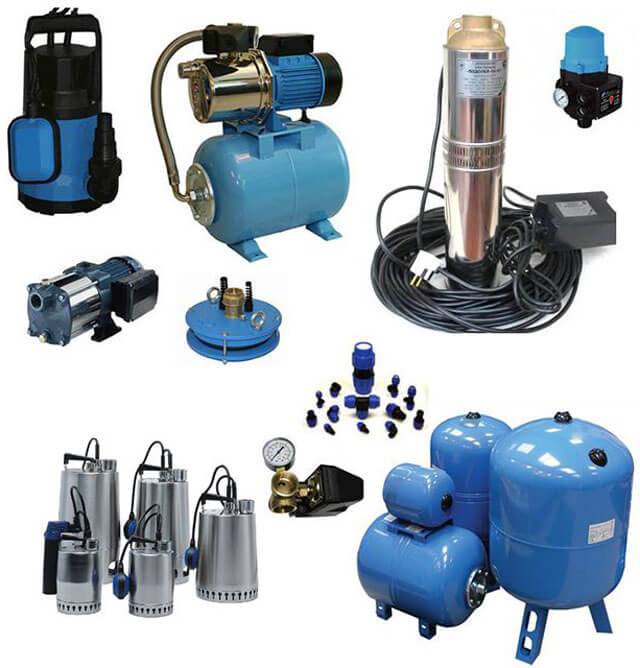

По типу насоса различают:

Это лучший выбор при глубоком залегании грунтовых вод. Нередко, такие насосы способны поднять воду с глубины до 50 м, они отличаются малым уровнем шума и могут устанавливаться внутри дома. Недостатком является чувствительность к песку, попадание которого может привести к поломке.

Ограничены глубиной 8 метров. Они малочувствительны к попаданию песка и грязи, не боятся попадания воздуха в систему. Минус – это очень шумные устройства, которые лучше монтировать вдали от жилых помещений.

По типу установки различают:

Имеют водонепроницаемый корпус и полностью опускаются в воду, на глубину до 10 метров. Они отличаются высоким КПД и надёжностью. Недостаток – сложность монтажа таких станций.

Являются наиболее распространённой конструкцией. Они устанавливаются на поверхности и соединяются с источником водоснабжения трубами или шлангом, второй конец которого погружается на глубину до 9 метров. Такие станции легко монтируются и просты в эксплуатации. Основная проблема – необходимость монтажа в тёплом помещении. Если дача или дом в зимнее время не используются для проживания, станцию приходится демонтировать и переносить на хранение в отапливаемое помещение.

По типу подачи воды различают:

Отличающиеся доступной ценой и большей ёмкостью, что обеспечивает продолжительный срок подачи воды при её отсутствии в источнике. Недостатки: слабый напор, возможность подтопления помещений при заедании поплавка, регулирующего уровень воды.

Отличаются компактностью и надёжностью, просты в монтаже, обеспечивают хороший напор воды. Но, из-за малой ёмкости аккумулятора, они не могут обеспечить долговременную подачу воды при проблемах с её источником.

Устройство насосной станции

Для комфортного проживания в загородном доме необходимо наличие безупречно смонтированной системы водоснабжения, в которой главную функцию выполняет насосная станция.

Знание устройства системы водоснабжения и принципа работы отдельных звеньев этой коммуникации позволяет самостоятельно выполнить монтаж водопровода или проконтролировать работу приглашенных мастеров, провести ремонт отдельного элемента или выполнить его замену при возникновении аварийной ситуации.

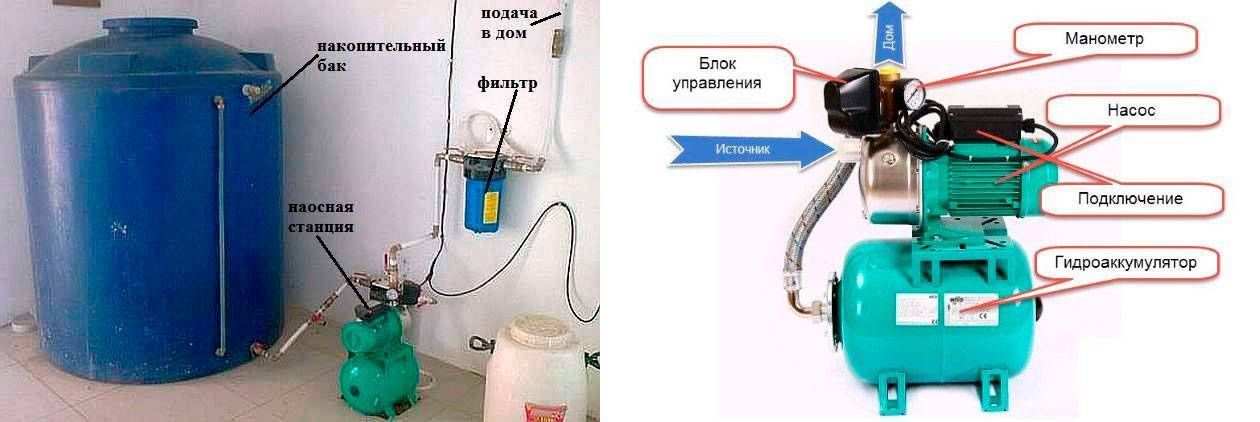

Система водоснабжения с насосной станцией для дачи для скважины состоит из следующих важнейших составляющих частей:

  • Устройство для забора воды, оснащенное фильтром.
  • Обратный клапан, препятствующий движению воды в обратном направлении.
  • Всасывающая труба, идущая к насосу.
  • Реле давления, регулирующее подачу воды.
  • Датчики, по которым можно определить точные значения определенных параметров.
  • Гидроаккумулятор, в котором происходит автоматическое накопление воды.
  • Электродвигатель.

Гидроаккумулятор является современным и практичным устройством, однако не всегда есть возможность его приобрести. В этом случае для решения вопроса, как установить насосную станцию на скважину, можно использовать накопительный бак, хотя следует учесть его недостатки, включая слабый напор и неудобный монтаж. С учетом того, что специализированные магазины предлагают современные агрегаты для насосной станции, в которых уже имеется гидроаккумулятор, нет необходимости собирать и устанавливать систему с накопительной емкостью.

Решаясь на установку простой емкости для накопления жидкости, важно помнить о следующих правилах:

  • Для создания необходимого напора накопительный резервуар устанавливают на максимально возможной высоте. Чаще всего монтаж выполняют в чердачном помещении.
  • Основание, на котором предполагается монтаж накопительной емкости, должно быть усилено балками, плитами или дополнительными перекрытиями.
  • Бак должен вмещать трехдневный запас воды на случай поломки насоса. Однако следует помнить, что в емкости объемом более 250 литров может накапливаться осадок.

Работает станция для подачи воды из скважины по следующему принципу: при снижении уровня воды происходит включение насоса, который закачивает воду и заполняет систему. Когда система заполняется до необходимого уровня, а давление достигает определенных значений, реле давления отключает насос. Настройки реле выставляют в зависимости от объема накопительной емкости и технических характеристик насоса.

Как установить своими руками

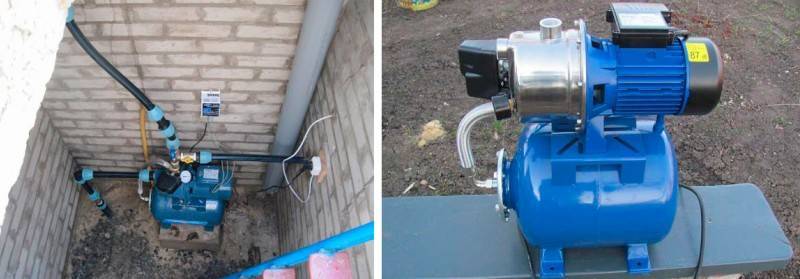

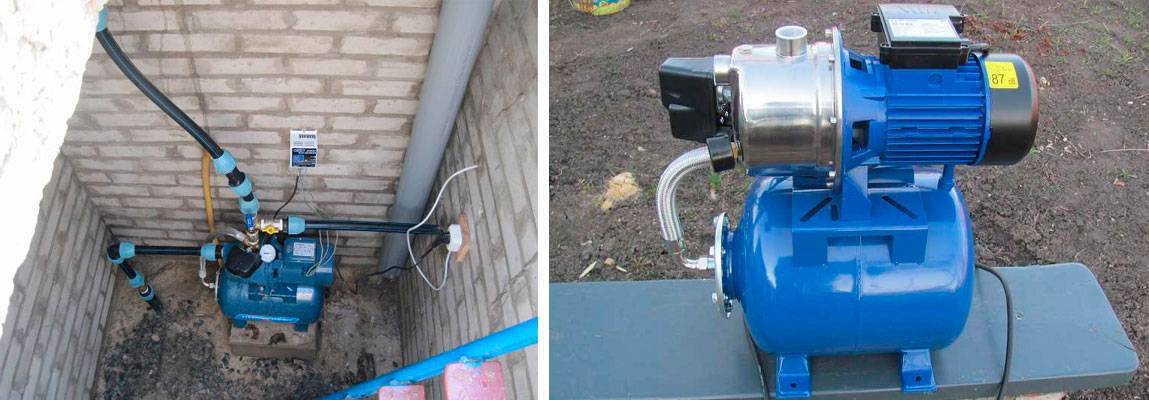

Собрать узел может каждый. Ввод в доме стоит разместить в топочной или котельной. Здесь и установим узел. Если вода входит на кухне, не беда, можно задекорировать узел мебелью или прочими предметами интерьера. Есть вариант, когда узел устанавливается в приямке.

Последнее задействовано реже, ведь элементы автоматики часто ломаются, а именно, реле давления, проходной клапан которого быстро засоряется. Нередко ставят оборудование в колодец или в пристройке на улице. Монтаж на улице предполагает утепление станции, поскольку зимой без этого она замерзнет и трубы разорвет льдом.

Исходя из установочного места, подготавливаются. Как вариант, утепляют подвод, либо углубляют его на величину 1,6 м. Обустраивая траншею с нуля, соблюдайте уклон в направлении котельной. Это касается как скважин, так и подводящего водопровода.

Отличается схема насосной станции частного дома. В частности, разместив узел подачи в скважине, в насос ввинчивают клапан, предотвращающий отток воды обратно. Используя шланг, воду направляют в гидробак. Срабатывает реле и цепь замкнута, вследствие чего вода начинает течь из крана. На входе же в дом стоит штуцер. Он служит развилкой жидкости.

Что касается классического устройства, где все в одном целом, а именно насос установлен рядом с гидробаком, то его зачастую размещают в топочной. Со стороны входа и выхода разместите шаровые краны. Так вы изолируете узел и устраните течь, при прямой необходимости.

Желательно производить установку станции через фильтрацию грубой очистки. Это позволит избежать накопления крупного мусора. Монтируя фильтры очистки грубых включений, задействуют насос через штуцер.

Установка насосной станции

От него делают отводок к гидробаку. В штуцер подключается реле давления, иногда подключают реле холостого хода. В него же предполагается установка манометра и отвода в дом, откуда жидкость попадает «в чашку».

Касательно участков монтажа после основной конструкции, учтите, что должен быть задействован слив оттока жидкости, различные шаровые краны, переходы, фильтр с индивидуальным набором функций. Выполнив сборку всего узла в целом, начинают запускать станцию.

Перезапуская для проверки, владельцы могут отрегулировать давление в системе посредством реле. Откручивания и закручивания пружины реле, мы можем отрегулировать срабатывание и пороги давления.

Особенности

Насосная станция водоснабжения обслуживает дома частного сектора в черте города и за её пределами. Она не функционирует сама по себе. Это неотъемлемая часть автономной системы, которая нужна для подачи воды из источника в инженерные коммуникации. Главная задача станции – поддерживать стабильный уровень давления. Когда оно стабильно, вода всасывается и транспортируется равномерно. Часто дачники и владельцы домов пытаются сэкономить на эксплуатации станции, заменив её садовым насосом со шлангами и блоком автоматики. Но упрощенная версия не контролирует давление. Поэтому она не способна предотвращать гидроудар.

Гидравлический удар – это резкий скачок воды в трубах. Его вызывает изменение скорости, с которой поток воды движется внутри труб. Причины у скачка могут быть разные, а последствие одно – снижение срока эксплуатации труб и запорной арматуры. Все это может привести к аварийной ситуации и в итоге лишь увеличивает затраты на добычу воды. Также система из насоса и контрольного блока не позволяет качать воду, регулируя напор и температуру.

У полноценной станции есть ещё одна функция. Водонапорный бак в конструкции служит запасным резервуаром для воды. Если отключается электричество или вода в источнике пропадает по каким-либо причинам, некоторое время запас воды в резервуаре позволяет использовать систему в прежнем режиме

Важно учитывать возможности этого резерва, когда мы выбираем насосную станцию

Существуют разные типы насосных станций по принципу устройства, мощности и другим характеристикам. Все виды объединяют несколько особенностей:

  • станцию можно подключить к любому источнику водоснабжения: колодцу, скважине, центральному водопроводу, естественному водоёму;
  • устройство насосной станции позволяет регулировать силу напора воды в кране или поливочном шланге;
  • от одного источника вода может поступать в разные каналы (в санузел, на кухню, в систему полива грядок в саду), не теряя мощности напора;
  • конструкция системы тщательно продумана, поэтому любой из её элементов подлежит ремонту и замене;
  • быстрая сборка и демонтаж при необходимости;
  • станция потребляет электроэнергию для работы, а значит, требуются финансы для её обслуживания;
  • во время работы станция шумит – уровень шума сопоставим с холодильником старого образца;
  • на практике работа станции не так продуктивна, как в сопроводительных документах, так как производители всегда указывают максимальные параметры мощности и производительности.

Типы гидроаккумуляторов

  1. Закрытый.
  2. Открытый.

Под закрытым подразумевается овальная емкость, в которой имеется резиновая диафрагма, создающая давление в системе. Такое устройство обойдется дороже. Обо всех особенностях этого аппарата говорилось выше.

Что касается открытого гидроаккумулятора, то он очень требователен при эксплуатации, но зато в установке проще. Сделать его вполне реально своими руками. Суть назначения та же, что и у водонапорной башни.

Открытый ГА монтируется преимущественно на высшей точке.

Если не соблюсти это требование, то система дополнительно оснащается насосами, что приводит к ее удорожанию и усложнению.
