Устройство монолитного септика

Септик: устройство, как работает

Очистные сооружения применяются для выкачки и биологической обработки бытовых стоков до такого уровня, при котором они, поступая на поверхность земли, не несли бы угрозу заражения почвы.

Новое сооружение может эксплуатироваться 1-2 года без откачки стоков в случае монтажа стен камеры из керамического кирпича вразбежку (с промежутками). Отстоявшаяся жидкость самотеком через искусственные отверстия просачивается в грунт и освобождает емкость.

Усовершенствованная структура фильтрационных сооружений – это многокамерные септики, которые могут быть изготовлены самостоятельно из сборного и монолитного железобетона, кирпича или блоков.

Вариант обустройства септика.

Один из вариантов оборудования конструкции предусматривает покупку и установку готового септика своими руками, в это случае используют резервуары заводского производства из стеклопластика, полиэтилена, металла. Такие изделия представляют собой непроницаемые емкости с горловиной и люком. Установка сооружения оправдана в условиях высокого расположения грунтовых вод на участке строительства.

Жидкие бытовые отходы загрязнены аморфными органическими веществами, которые в процессе очистки должны минерализоваться. В системах автономной канализации это производится в два этапа. Вначале стоки по трубам поступают в септики, где осветляются. Затем очищенная жидкость может просачиваться в грунт или подвергаться дальнейшей обработке на специально оборудованных фильтрационных сооружениях.

Септик представляет собой круглый или прямоугольный колодец, состоящий из одной или нескольких раздельных секций, с непроницаемым днищем и стенами. Сверху сооружение перекрывают плитами с отверстиями для ревизионных люков. Наружную поверхность покрывают обмазочной или рулонной гидроизоляцией. Пазухи котлована засыпают слоем земли (на 0,5 м) с уклоном для отвода дождевых вод.

Принцип работы устройства заключается в прохождении сточных вод с малой скоростью через секции сооружения. В результате такой операции взвешенные органические включения опускаются на дно камеры, и жидкость осветляется. Выпавший осадок в процессе эксплуатации емкости под действием анаэробных микроорганизмов распадается.

Твердые органические включения частично превращаются в газ и испаряются, а более стойкие – трансформируются в минеральные соединения.

Бетонный септик своими руками: последовательность работ

Естественно, любое строительство начинает с расчетов – не исключением в этом отношении является и септик для дачи. Основным расчетным значением данного устройства является его объем – он определяется исходя из среднего суточного расходы воды в доме, плюс небольшой задел на будущее. По крайней мере, так поступают профессиональные строители, но если говорить о самостоятельном его изготовлении, то здесь можно воспользоваться усредненными значениями. В среднем для нормальной работы канализации в доме нужен септик объемом около 3 кубических метров на каждую секцию. По сути, если это значение перевести в размеры, то на каждую камеру очистного сооружения придется яма с габаритами 1м на 2м и на 2м (длина ширина и глубина соответственно). Для такого септика понадобится выкопать котлован длиной 4м, шириной 2,5м и глубиной 2,2м – припуски в размерах необходимы на бетонирование стенок, которые занимают как минимум 200мм пространства. После того как котлован для септика будет готов, можно приступать к непосредственному строительству очистного сооружения.

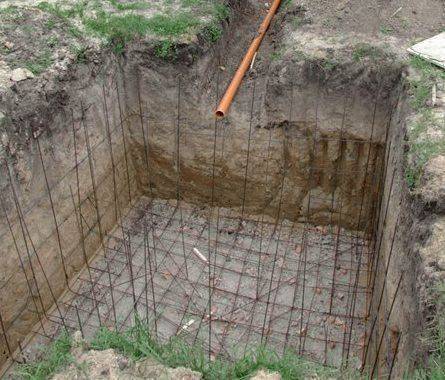

  1. Армирование. По периметру и в местах переборок септика нужно установить каркас из арматуры – по сути, это обычная сетка, образованная арматурой толщиной 8-10мм и имеющая ячейку 250-300мм. Объемный каркас здесь не нужен – достаточно плоскостного армирования. Единственное условие заключается в том, чтобы каркас образовывал цельную конструкцию – арматуру лучше всего соединять с помощью вязальной проволоки.

  2. Установка опалубки. В принципе, изготовить ее можно из любого подходящего материала – это может быть и доска, из которой придется сбить щиты, и ОСБ, и фанера, и даже старый шифер (плоский или волновой), из которого можно соорудить несъемную опалубку. Единственный нюанс, который необходимо здесь учесть – это надежное крепление опалубки. Бетон – достаточно тяжелая штука, которая при малейшей ненадежности в состоянии свести насмарку всю вашу работу, раздавив опалубку. В общем, ее необходимо капитально укреплять всеми возможными способами.
  3. Бетонировка. Здесь все просто – вы можете бетонировать самостоятельно, приготавливая каждую отдельную порцию бетона вручную или с помощью бетономешалки, а можете заказать готовый бетон на соответствующем предприятии. Второй вариант предпочтительней, так как именно он посредством единовременной заливки всего септика сразу позволяет создать действительно монолитное изделие.
  4. Крышка. До того, как она будет изготовлена, септик необходимо подключить к домашней канализации – а для этого бетон должен высохнуть. Естественно, опалубку после высыхания необходимо демонтировать. Крышка льется довольно просто – сверху септика укладывается пара швеллеров или мощных уголков, к которым с нижней стороны крепится горизонтальная опалубка. Здесь лучше всего использовать доски, но подойдут и щиты. В случае с листовым материалом, сначала укладывается он и уже на него сверху кладутся швеллеры или уголки. Естественно, нужно будет ограничить бетон и не дать ему растекаться самопроизвольно – для этого, опять-таки, нужна опалубка, установленная по периметру септика и в районе смотрового люка. Ну а дальше стандартно – армирование и бетонирование с последующим высыханием.

В принципе, не сложно, но, как и в любом деле, здесь имеются свои тонкости и нюансы, без которых не обойтись.

Выбор конструктивной схемы

Выбор схемы бетонного септика для сточных вод зависит от количества постоянно проживающих в доме людей, среднесуточного расхода воды, особенностей территории, на которой предполагается устанавливать конструкцию. Самым простым вариантом станет однокамерный септик, но при необходимости можно спроектировать септик и на две, и на три камеры.

Одна камера

Чаще всего необходимость в сооружении септика на одну камеру (он же накопитель, отстойник, шамбо, выгребная яма) появляется там, где обустраивают канализацию дома, используемого сезонно (дача, загородный дом) и небольшим количеством людей. В септик самотеком уходят стоки, которые по мере накопления откачивают при помощи специальной ассенизаторской машины.

При проектировании такого бетонного септика нужно исходить как минимум из двухнедельного объема воды. Для частого использования вариант не подходит, так как откачивать стоки и определенный объем органических отходов придется постоянно, вызывая специалиста и оплачивая его работу. Обычно конструкция выполняется без дна, траншею выкладывают щебнем и фильтрующими материалами, чтобы нечистоты уходили в землю и откачивать приходилось лишь часть.

Особенности однокамерного септика:

  • Расположение минимум на расстоянии в 30 метров от источника воды, но лучше больше.
  • Невозможность естественной фильтрации нечистот при высоком пролегании грунтовых вод.
  • Во время таяния снега, паводков септик может наполняться самостоятельно.

Две камеры

Двухкамерный бетонный септик предполагает наличие перегородки со встроенной переливной трубой. В первой камере стоки отстаиваются, происходит оседание твердых частиц, там осуществляются аэробные реакции при помощи микроорганизмов, что превращают твердые части в ил. Вода после отстаивания доходит до уровня перелива, уходит во вторую камеру с минимумом взвешенных частиц.

Во второй камере может не быть дна, порой она выступает в качестве фильтрационного колодца. Чаще всего бетонные септики из двух камер делают для частных домов со средним объемом стоков, коттеджей.

Но если грунтовые воды проходят высоко или на участке есть глинистый малопроницаемый грунт, такая система не будет эффективной: приходится вторую камеру сооружать со дном и обеспечивать вывод стоков в фильтрационные поля. Обычно второй отсек занимает половину конструкции.

Три камеры

Железобетонные септики с тремя камерами обеспечивают глубокую очистку стоков, подходят для больших загородных особняков, домов с постоянным проживанием, бассейном, несколькими санузлами, сауной и т.д.

Схема обустройства трехкамерной системы очистки:

  • Первый отсек – отстойник, где осуществляется анаэробная переработка твердых частиц.
  • Вторая камера оснащается компрессором, чтобы воздух сюда поступал под давлением и давал возможность работать бактериям, которые перерабатывают органику.
  • Третья камера выполняется в формате фильтрационного колодца или герметичной емкости с насосом, который стоки выводит в дренажные канавы, фильтрационные поля.

Как изготовить бетонный септик на загородном участке

Для создания комфортных условий проживания на даче или в загородном доме важно обеспечить свой участок не только электричеством и водопроводом, но и автономной системой утилизации бытовых сточных вод. Для этих целей проще всего изготовить бетонный септик своими руками из доступных строительных материалов

На сегодняшний день это наиболее надежный, долговечный и практичный вид автономных очистных сооружений, вполне доступный для самостоятельного изготовления.

Сооружение трехкамерного бетонного септика.

Изготовление септика из монолитного бетона

В настоящее время существует огромное количество готовых решений автономной канализации, однако в этой статье будет идти речь о самостоятельном изготовлении септика из монолитного бетона для очистки бытовых стоков небольшого загородного дома постоянного или сезонного проживания.

Здесь будет представлена пошаговая инструкция, в которой описаны все технологические процессы изготовления подобного очистного сооружения, рассчитанного на удовлетворение потребностей небольшой семьи.

Септик из монолитного бетона перед обратной засыпкой котлована.

Преимущества бетонного септика

Среди наиболее распространенных материалов, используемых для изготовления автономных очистных сооружений (металл, полиэтилен, полипропилен, стеклопластик, готовые железобетонные кольца) монолитный бетон является наиболее удобным и практичным, так как позволяет изготовить конструкцию любой формы и размеров, в соответствии с потребляемым расходом воды.

Кроме того, к положительным качествам подобной конструкции можно отнести следующие факты:

  1. Монолитный бетон не гниет, не плавится, не подвержен коррозии, не боится воздействия низких и высоких температур, не представляет интереса для грызунов и вредных насекомых, то есть является практически вечным материалом, не требующим в процессе эксплуатации какого либо обслуживания.
  2. В отличие от легких пластиковых конструкций, значительный вес удержит от всплытия бетонный септик при высоком уровне грунтовых вод, а также не допустит его выдавливания силами морозного пучения
  3. По сравнению с септиками из готовых ж/б колец, монолитная конструкция не имеет стыков и швов, а поэтому обладает абсолютной герметичностью, что исключает попадание нечистот в открытый грунт.
  4. Относительно низкая цена строительных материалов делает сооружение подобной конструкции доступным даже для владельцев садовых участков с невысоким уровнем достатка.

Готовый котлован и траншея для канализационной трубы.

Выбор конструктивной схемы

При проектировании систем утилизации бытовых сточных вод для частного сектора, принято рассматривать три базовых варианта.

Наиболее подходящий из них выбирают в зависимости от количества проживающих в доме человек и среднесуточного расхода воды.

  1. Однокамерный септик, по сути, является простым отстойником, в котором твердые частицы опускаются на дно, где разлагаются анаэробными бактериями. Жиры, мыльная пленка и другие легкие фракции поднимаются на поверхность, а вода из среднего уровня жидкости по сливной трубе направляется в фильтрующий колодец, из которого поступает в грунт. Такая схема подходит для небольшого дома при условии суточного объема стоков не более 1м³.
  2. Двухкамерный железобетонный септик подразумевает наличие второго отстойника, в который поступает на доочистку вода из среднего уровня первой камеры. В этом случае вода, которая поступает на поля фильтрации или в фильтрующий колодец имеет более высокую степень очистки, а все сооружение может обеспечить пропускную способность до 3 м³ в сутки.
  3. Трехкамерная схема аналогична двухкамерной, при этом в среднюю промежуточную емкость устанавливается воздушный компрессор для аэрации фекальных масс. Пузырьки воздуха способствуют росту и развитию аэробных бактерий, благодаря чему такая схема позволяет добиться высокого уровня очистки сточных вод и обеспечить потребности полноценной семьи в жилом доме постоянного проживания.

Установка колец

Для установки массивных колец из бетона, вероятнее всего, придется заказывать подъемную технику. Потому что, если в случае с рытьем ямы выбор ручного или машинного труда зависит от времени и средств, то монтаж тяжелых бетонных элементов без особой техники практически невозможен.

Взятый в аренду подъемник, в любом случае окупит затраченные на него средства, позволив быстро и качественно смонтировать основу сооружения.

Монтаж септика подразумевает последовательную установку бетонных колец друг на друга согласно схеме, с обеспечением их плотной фиксации между собой раствором цемента.

В случае риска движения грунта возле конструкции, ее элементы дополнительно укрепляют, соединяя между собой при помощи пластин или скоб из стали.

На завершающем этапе установки колец к санитарному колодцу проводят трубопровод. Делают это всегда при помощи особой трубы с изгибом, представляющим собой гидрозатвор подобный тем, что используются в домашней сантехнике. Он не позволит неприятному запаху канализационных вод идти по трубе в направлении жилища.

Герметизация

герметизация стыков

Стыки и щели между соседними обручами можно герметизировать как стандартным раствором цемента, так и специальными покупными смесями, продающимися в специализированных магазинах, например, «Аквабарьер».

С наружной стороны делают гидроизоляцию обмазыванием, используя для этого обеспечивающие максимальную надежность наплавляемые герметики.

В некоторых случаях, канализационную емкость усиливают вставками из пластика в виде цилиндров соответствующего диаметра, монтируя их внутри санитарного колодца.

Качественная гидроизоляция септика на основе бетонных колец не даст сточным водам просочиться в грунт, увеличит время эксплуатации всей системы, и не допустит появления проблемы неприятных запахов.

Герметизацию швов выполняют по той же технологии. После чего, монтаж септика из бетонных колец может считаться завершенным, а время его эксплуатации будет зависеть от качества монтажных и гидроизоляционных работ.

В завершение строительных работ, производят обратную засыпку. Изъятый из ямы грунт перемешивают с песком и равномерным слоем насыпают по периметру сооружений, с последующим утрамбовыванием. На каждую емкость сверху устанавливают крышку из бетонной плиты с заранее предусмотренным в ней отверстием под крышку смотрового люка.

Рассмотрим устройство железобетонного септика

Основание бетонного септика устраивается из монолитного бетона или готовой железобетонной плиты, уложенной на слой хорошо утрамбованного щебня. На основание укладываются, в виде колодца, два железобетонных кольца, диаметром 1 м. В верхнем кольце предусматриваются входное и выходное отверстия, в которые монтируются тройники, диаметром 10 см. Впускное отверстие устроено выше выпускного примерно на 5 — 10 см.

Сверху колодец септика накрывается ж/б плитой перекрытия с люком, на котором предусматривается деревянная крышка. Над люком устанавливается еще одно ж/б кольцо, но уже диаметром 0,7 м, на которое, на уровне земли, монтируется последнее опорное кольцо. Септик жби сверху накрывается чугунным или деревянным люком. От нижнего колодца, смонтированный строго над тройником, идет вентиляционный стояк, представляющий собой трубу диаметром 8 см.

Общая глубина железобетонного септика является примерно 2,7 — 3 м. По внутренней поверхности колодца монтируются ходовые скобы, позволяющие человеку опускаться вниз для проведения чистки. Вокруг верхнего люка, на расстояние не менее 1 м в окружности, местность цементируют.

Во время монтажа жб септиков предусматривается плотная герметизация стыков. Если местность отличается высоким уровнем грунтовых вод, кольца и плиты снаружи дополнительно обмазываются горячим битумом. Все внешние пазухи вокруг колец тщательно засыпаются и трамбуются в процессе монтажа конструкций.

Устройство монолитных септиков

Как правило, такие сооружения имеют прямоугольное или квадратное сечение. Сначала производится выемка грунта на нужную глубину, идет тщательная зачистка стенок и трамбовка земляного основания. Затем делается засыпка гравием подготовленной поверхности на толщину около 20 см, который также необходимо хорошо утрамбовать. На гравийной подушке устраивается бетонная стяжка, толщиной не менее 10 см.

Для выполнения дальнейших работ по заливке, устанавливается опалубка из деревянных, хорошо отшлифованных щитов. Желательно оббить их пластиком, жестью или водостойкой фанерой (подробнее о фанере можно прочитать тут http://usadba.guru/fanera/). Чтобы избежать прилипания бетона к опалубке, щиты следует смазывать машинным или растительным маслом, тавотом или любым другим подобным материалом.

Сооружение монолитного септика является процессом значительно более длительным, чем монтаж из готовых ж/б изделий, так как, перед заливкой последующего объема, приходится ожидать несколько дней, когда застынет предыдущий. Некоторым преимуществом монолитных сооружений является то, что не требуется засыпка пазух грунтом.

Для монолитных работ используется только высококачественный строительный материал: цемент не ниже М400 или портландцемент. Гравий и песок не должны содержать органических или глиняных примесей. Бетонную массу следует делать одинакового состава и пластичности при проведении всего объема работ.

Создание бетонного септика своими руками

Выполнить работу по устройству бетонного септика на даче самостоятельно является проектом хоть и не простым, но вполне осуществимым. Предварительно следует определиться с размером сооружения. Объем септика должен быть такой, чтобы его постоянно заполненная часть равнялась трехкратному суточному притоку жидкости. Размер вышеописанной конструкции из сборных ж/б колец будет вполне достаточным для семьи из 4-5 человек.

Располагать септик следует не ближе, чем в 5 м от жилого дома. Поскольку придется производить откачку скопившегося осадка ассенизаторской машиной, необходимо предусмотреть к сооружению удобный подъездной путь.

Определившись с материалом изготовления конструкции, нужно вначале выполнить достаточно большой объем земляных работ – вырыть яму глубиной 3 м и диаметром 1,5 м. Затем последуют монтажные работы, для производства которых потребуется спецтехника. В процессе монтажа не следует забывать о полной герметизации всех щелей и стыков, для чего рекомендуется делать отливы из цемента или использовать просмоленную ветошь.
