Выбор газового конвектора

Преимущества и их опровержение

Например, продавцы конвекторов, рекламируя продукцию, приводят такие аргументы в пользу своего товара, как компактность, в чем можно сразу усомниться, так как выглядит конвектор совсем уж не миниатюрным, а как большой камин.

Следующим показателем является относительно низкая цена, о чем тоже можно поспорить, ведь она намного выше от цены на конвектор, предназначенный для обычной системы отопления.

Использование в системе сжиженного газа нельзя считать исключительным приоритетом газового конвектора, так как на такую работу можно настроить любой котел, поменяв в нем форсунки или горелки.

Исследуя КПД данного прибора, можно сказать, что его преимущества в экономичности перед обычным газовым котлом довольно сомнительные.

Достоинством газового конвектора является отсутствие воды как теплоносителя в системе нагревания. Это очень удобно зимой, когда можно не бояться замерзания воды в трубах, что очень выгодно для дачников. Но с другой стороны, такая смена температурного режима может пагубно влиять на внутреннюю отделку дома, сырость и мороз могут испортить мебель. Поэтому в домах для постоянного проживания, даже дачных, конвекторы не годятся. Они подходят больше для нежилых помещений, таких как сарай, гараж, цех.

С точки зрения экологичности тоже возникают вопросы. Плюсом является то, что конвектор не жжет кислород. Так его и обычный котел не жжет, тоже мне достоинство! Это может быть плюсом только в сравнении с открытой газовой горелкой или разожженным посреди комнаты костром. Температура нагревательного прибора, такого как котел или конвектор не должна превышать 60°С, иначе начнется разложение пыли и об экологичности можно будет забыть

Может ли газовый конвектор поддерживать такую низкую температуру? Если может, то хорошо, а если нет, тогда это важное обстоятельство опять заставляет перенести использование конвектора в нежилые помещения

Устройство газового конвектора

Газовый конвектор обычно состоит из следующих комплектующих:

• корпус;
• теплообменник
• газовая горелка;
• комбинированный клапан;
• система отвода продуктов сгорания;
• термостат;
• система автоматики.

В зависимости от типа и функциональности конкретного устройства, некоторые составляющие могут быть выполнены по-разному или вообще отсутствовать.

Корпус газового конвектора имеет декоративные и защитные функции. Обычно он выполняется из прочного металла, окрашенного специальной термостойкой краской, которая способна выдерживать резкие перепады температур и предохраняет поверхность от коррозии. Внутри прибора во время его работы постоянно горит газ, поэтому кожух должен надежно защищать интерьер помещения от открытого огня. В нижней и верхней части корпуса предусматриваются специальные прорези для циркуляции воздуха.

Теплообменник

Задача теплообменника – быстро и эффективно нагреть воздух. Следовательно, он должен иметь максимальную площадь соприкосновения с воздушным потоком. Для этого его поверхность делают как можно более ребристой. Вместе с тем, принцип работы теплообменника предполагает постоянный разогрев от газового пламени, поэтому его производят из жаропрочной стали или из чугуна и покрывают термостойким красителем.

Газовая горелка

Основные составные элементы газового конвектора

Тепло для работы газового конвектора образуется в результате сжигания газа в горелке. Она находится внутри теплообменника и обычно состоит из двух частей: запальной и основной. К запальной горелке подводится электрод, который разжигает ее с помощью электронного или пьезокерамического разряда. Если автоматика не заблокировала подачу газа из-за неисправности каких-либо узлов системы, зажигается основная горелка.

Комбинированный клапан

Установка комбинированного газового клапана обеспечивает управление давлением газа, подаваемого в камеру сгорания конвектора, в зависимости от сигналов, вырабатываемых системой автоматики или терморегулятором. Клапан соответственно увеличивает, уменьшает или совсем прекращает подачу топлива в конвектор.

Система дымоотвода

Любые газовые теплоагрегаты делятся на две группы: с естественной и принудительной тягой. Газовый конвектор также может быть устроен по-разному:

• Приборы каминного типа забирают воздух из помещения, а продукты сгорания выводят в вертикальный дымоход, т. е. их принцип действия похож на работу обычной печи.
• Парапетные обогреватели более экологичны и безопасны. Забор воздуха и отвод дымовых газов в них производится через коаксиальную трубу, которую прокладывают через наружную стену на улицу. Тяга в этом случае поддерживается встроенным вентилятором.

Большинство выпускаемых конвекторов работает по второй схеме, которая обеспечивает более простую установку и комфортное использование.

Труба дымохода выводится горизонтально на расстояние от 50 до 120 мм (в зависимости от мощности конвектора и диаметра выходного патрубка) и закрывается решеткой, предохраняющей устройство от попадания посторонних предметов и задувания пламени.

Газовый конвектор, как и любой современный обогреватель, может поддерживать заданную температуру в помещении. Для этого служит термостат, который управляет работой газового клапана. Если нужная температура уже достигнута, подача газа устанавливается на минимальный уровень, достаточный для ее сохранения.

Система автоматики

Встроенная автоматика анализирует показания датчиков и отслеживает возникновение всех нештатных ситуаций. Падение давления в газовой магистрали, прекращение подачи воздуха в камеру сгорания, поломка вентилятора газохода, срыв пламени и другие проблемы приводят к мгновенному отключению конвектора.

Конвектор газовый – монтаж своими руками

Установить газовый отопительный конвектор, соблюдая нормативные требования и меры безопасности, смогут только специально обученные люди.

Основные требования безопасной установки понятны из схемы

Монтаж трубы вывода газа

Только профи могут смонтировать газовый обогреватель-конвектор правильно.

О том, как провести монтаж газового конвектора, видео-инструкцию можно посмотреть здесь:

73831.7586f9b8c15cfca120f27d392028

В целом, газовые конвекторы отопления ‒ это отличная альтернатива как центральной водной отопительной системе, так и электрической.

Экономичность отопительного газового конвектора

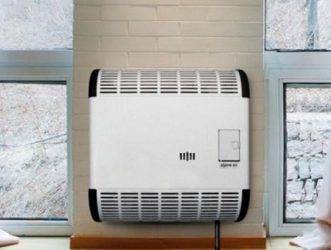

Alpine air NGS-30F

Основные характеристики:

• тип – настенный;
• мощность – 3 кВт;
• отапливаемая площадь – 30 м²;
• КПД – 87 %;
• теплообменник – чугунный;
• электровентилятор – есть;
• габариты (В×Ш×Г) – 630 × 455 × 220 мм;
• масса – 22 кг;
• расход газа – 0,32 м³/час.

Описание модели

Конвектор Alpine air NGS-30F относится к настенным газовым отопительным приборам, в основе которых задействован качественный чугунный теплообменник. В комплектацию агрегата входит надежная независимая автоматика, а сам прибор может быть установлен в регионах с очень низким температурным режимом, ведь ему не страшны тяжелые условия эксплуатации. Также его можно устанавливать в помещениях разного типа. Так как для работы конвектора не нужна водяная отопительная система, его можно использовать на дачах и в местах временного проживания.

Особенностью данной модели является наличие электрического вентилятора для принудительной конвекции, который запускается нажатием одной кнопки. С помощью вентилятора помещение прогревается быстрее, к тому же можно отопить большую площадь здания. Данный агрегат нуждается в подаче электроэнергии, а пьезорозжиг работает без батарейки.

Закрытая камера сгорания позволяет использовать аппаратуру при закрытых окнах и с плохой вентиляцией. Принцип работы заключается в нагреве воздуха, а не теплоносителя, поэтому КПД остается высоким. Производители не забыли и о безопасности, снабдив прибор телескопической коаксиальной трубой для отвода отработанных газов и притока чистого воздуха, поэтому можно не беспокоиться о монтаже дымохода. Все что вам потребуется – это обеспечение вывода трубы на улицу и подключение к газовой системе или баллону со сжиженным газом.

Преимущества и недостатки прибора

Основным преимуществом газового конвектора Alpine air NGS-30F является то, что он не требует никакого дополнительного обслуживания и может оставаться включенным длительное время. В отличие от котельной отопительной системы, этот нагреватель не боится промерзания. Благодаря закрытому типу горения, открытый огонь и вся камера сгорания остаются полностью изолированными, а это значит, что в воздух не попадут токсичные отработанные продукты и не понадобится обеспечение дополнительного притока воздуха извне в отапливаемое помещение.

Модель оснащена чугунным теплообменником, обладающим значительным сроком эксплуатации, и фирменной запальной горелкой POLIDORO. Заданная температура поддерживается с помощью термостата SIT Eurosit 630.

Как и в двух предыдущих случаях, благодаря коаксиальной телескопической трубе вывод и приток свежего воздуха проходит по ее внешней и внутренней стороне, не смешиваясь между собой. Нельзя не отметить современный дизайн прибора и его компактные размеры, что добавляет популярности данной модели конвекторов.

Недостатки

Цена на прибор выше, чем у аналогов с теплообменником из стали. Это достаточно громоздкое устройство со значительным весом.

Самодельные конвекторы

Тоже легко создается своими руками. Достаточно сделать корпус с отверстиями для движения воздуха, а в нем поместить воздушный ТЭН. Главный недостаток такой конструкции — сушка воздуха.

Масляный радиатор имеет достаточно простую конструкцию и ее легко можно повторить своими руками.

С тех пор как в российских регионах появилась возможность ставить качественные стеклопакеты, возникла мода на французские балконы. Единственным недостатком окон на всю высоту стены является отсутствие возможности поставить под них радиаторы, чтобы убрать мостик холода. Им на смену пришли внутрипольные конвекторы. Это отопительные приборы, действующие по принципу циркуляции, вбирающие холодный воздух и отдающие теплый обратно в помещение. Конвекция может осуществляться естественным или принудительным путем – с помощью вентилятора.

1. Оправдано использовать внутрипольный системный конвектор, если планируется установка панорамных окон и стеклянных дверей.
2. Когда в квартире нет места для радиаторов.
3. Если напольное покрытие деревянное, поскольку оно не позволяет установку теплых полов (обладает высокими теплоизоляционными свойствами).
4. Уместны данные приборы и в помещениях, где влажность повышена, например, в бассейнах.

Недостатки батарей

Из-за особенностей устройств (по ним ходят), в них собирается пыль (иногда и грязь), и от неё нужно вовремя избавляться иначе начинает циркулировать вместе с воздухом. С этой точки зрения конвектор, встроенный в пол, считается менее экологичным, чем радиатор, висящий на стене.

Факторы выбора газового конвектора

Отметим, что разные производители осваивают определенные
сегменты рынка, предлагая покупателям конвекторы разной мощности:

Производитель	Страна изготовления	Диапазон мощностей, кВт
Alpine Air	Италия	2,3-9,46
Hosseven	Турция	2,7-10
АКОГ	Украина	2,3-6
Emax	Венгрия	2,5-5,8
FEG	Венгрия	3-7
Karma	Чехия	2-4,7
Корди	Украина	2,3-5,2
FERRAD (Adarad) Эта торговая марка сменила ТМ «Demrad»	Турция	2,2-4,9

Материал подготовлен для сайта www.moydomik.net

способ подачи газа – из магистрали или из баллона;

КПД. Коэффициент полезного действия самых современных
моделей конвекторов достигает 97%, но в среднем колеблется в диапазоне от 80 до
97%;

эффективность отопления. По сравнению с традиционным
отоплением, величина расходов при использовании газового конвектора сокращается
на 500%;

предельно низкая температура, при которой может работать
агрегат. Актуально для северных районов. Газовый конвектор может работать при
температуре воздуха до -50°С;

срок службы. Большинство производителей декларирует
работоспособность агрегата в течение 20 лет;

стоимость. В абсолютных показателях (затратах на
приобретение), газовый конвектор дороже электрического. Но за счет
эксплуатационных расходов, газовый дешевле. Ориентировочный срок окупаемости –
2 отопительных сезона (в зависимости от площади).

Только лишь покупка газового конвектора, отвечающего всем
требованиям, которые предъявляют ему помещение и пользователь не является
залогом его успешной работы. Максимальная эффективность возможна лишь при
правильной его транспортировке и установке.

Виды газовых отопительных конвекторов

Существуют три типа газовых конвекторов:

• Постоянного монтажа:
  • С закрытой камерой сгорания (парапетные).
  • С открытой камерой сгорания (дымоходные).
• Мобильные.

С первого взгляда мобильные газовые конвекторы кажутся лучшим решением. Может быть это и так, ведь используется новый принцип получения тепла. Они представляют собой кожух на колесах, в который упакован баллон со сжиженным газом (не обязательно,  может быть установлен снаружи), катализатор и сам газовый радиатор. Таких моделей не так много. На нашем рынке есть пока только итальянские Bartolini (модели Primavera и Pullover).

Передвижной газовый конвектор

Называют этот прибор «каталитический газовый обогреватель». В нем используется не обычное горение, а каталитическое разложение (горение на поверхности твердых тел). Благодаря этому, отсутствует привычный выхлоп и запах, а газ разлагается почти полностью. Так как подобные приборы используются в Европе, сомневаться в их надежности не приходится. Но, пока, они не пользуется особой популярностью — слишком невероятным кажется вариант с горением без выхлопа. Кроме того, даже каталитическое окисление требует наличия кислорода. А, значит, он берется из воздуха, который находится в помещении. Ну и потом, когда катализатор закончится, надо будет его покупать? Или менять полностью прибор? В общем, пока реального опыта эксплуатации нет. А вот о двух других типах газовых конвекторов — парапетных и дымоходных — поговорим более подробно.

Газовые конвекторы отопления — Система отопления

» Конвекторы

Монтаж обогрева гаража имеет важные компоненты. Конструкция обогрева насчитывает терморегуляторы, развоздушки, бак для расширения, батареи, коллекторы, систему соединения, трубы котел, крепежи, увеличивающие давление насосы. Каждый узел однозначно важен. Поэтому выбор всех частей конструкции нужно осуществлять технически правильно. На открытой вкладке сайта мы постараемся найти и подобрать для нужного особняка правильные части конструкции.

Газовые конвекторы отопления

Если газовые конвекторы отопления уже много лет широко применяются в странах США и Европы (в том числе в Скандинавии), то для Украины это сравнительно новый, пока еще малознакомый вид оборудования. Однако количество ввозимых на наш рынок изделий разных марок год от года увеличивается. Так что проблема выбора конвектора вполне разрешима (если вообще существует).

Конвектор отопления осуществляет обогрев помещения посредством конвекции горячего воздуха. По своему принципиальному устройству он довольно прост: состоит из декоративного съемного кожуха, в котором находится теплообменник. Здесь происходит сгорание поступающего газа. Тепло передается от внешней поверхности теплообменника циркулирующему комнатному воздуху. Сам конвектор крепится на стену по прилагаемому шаблону. Кожух выполняется съемным, что облегчает обслуживание прибора и проведение регламентных работ.

Поскольку пламя горелки и сама камера сгорания полностью изолированы стенками теплообменника и не находятся в прямом контакте с воздухом помещения, в котором установлен конвектор отопления, возможность попадания в отапливаемую комнату сгоревших газов полностью исключается. Забор свежего воздуха, необходимого для сжигания газа, и, соответственно, отвод продуктов сгорания осуществляются за пределами обогреваемого жилого пространства.

Поскольку трубы расположены одна внутри другой, в зону горения поступает уже подогретый воздух, что оптимизирует образование газовоздушной смеси, способствуя более полному сгоранию топлива.

Расчет мощности

Для того чтобы рассчитать необходимую мощность, которую требует отопление дачи газовыми конвекторами, за основу берется тот же принцип, что и для электрического отопления. Средняя высота потолков в помещении составляет 2,8 метров. На 1 кв. метр помещения требуется около 100 Ватт тепловой мощности прибора.

Технические характеристики газовых конвекторов

Таким образом, получается, что для обогрева комнаты с площадью в 20 кв. метров, потребуется газовый конвертер отопления, обладающий мощностью в 2 кВт.

Однако, как показывает практика, всегда требуется небольшой запас мощности. Учитывается толщина стен в помещении, количество окон, температура воздуха снаружи и другое.

Газовые конвекторы используются для обогрева помещений как жилого, так и нежилого характера. Существуют модели как с естественной, так и с принудительной циркуляцией.

Отопление дома газовыми конвекторами позволяет довольно быстро нагреть помещение.

Такие агрегаты характеризуются довольно бесшумным режимом работы. Благодаря современному дизайну газовые конвекторы смогут вписаться практически в любой интерьер.

Теплообменники газовых конвекторов могут быть изготовлены из различных материалов. Чугунные теплообменники обладают довольно длительным сроком службы. Они могут прослужить около 20 лет. Работает отопление частного дома газовыми конвекторами как от природного, так и от сжиженного пропан-бутан газа.

Установка конвектора

Перед тем, как установить газовый конвектор, необходимо изучить требования и рекомендации по монтажу, которые описываются в инструкции к прибору.

1. Как устанавливать такой калорифер в деревянном доме? Ведь в процессе работы корпус может нагреваться до 55°С. В этом случае требуется изоляция деревянных поверхностей от деталей агрегата. При использовании коаксиальной трубы, изоляция ее, при проходе через деревянную стену, не требуется.
2. Высота над полом. При монтаже настенных газовых конвекторов, рекомендуется их крепить как можно ближе к полу. В результате этого циркуляция потоков воздуха становится более интенсивной, и КПД устройства увеличивается.
3. Газовую трубу к аппарату необходимо подводить только с улицы, и перед местом соединения трубы с агрегатом требуется установка запорного крана.

Перед монтажом газового конвектора, необходимо выбрать место для его размещения. Согласно ГОСТу, агрегат должен монтироваться под окном. Основные этапы установки описаны ниже.

1. Примеряем аппарат к выбранному месту, переносим с помощью рулетки места под отверстия для дымохода и газовой трубы. В некоторых моделях газовая труба подводится снизу, поэтому необходимо оставить место для ее подводки.
2. После этого предстоит выполнить самую трудоемкую операцию – пробивание отверстия большого диаметра в стене для вытяжной трубы. Можно воспользоваться перфоратором и проделать отверстие с помощью алмазной коронки. Если коронки нет, то пробить стену можно переключив перфоратор в режим отбойного молотка (при работе перфоратора будет образовываться много пыли, поэтому заранее накройте пленкой всю мебель).
3. Далее необходимо подготовить отверстия для крепежа и забить в них дюбели.
4. Теперь можно подсоединить трубу к калориферу и место соединения обработать герметиком (высокотемпературным).
5. Поднимите аппарат вместе с трубой и вставьте ее в отверстие в стене, после чего закрепите устройство саморезами. Поскольку агрегат достаточно тяжелый, для поднятия его вам потребуется помощь. Напольный отопительный аппарат имеет специальные ножки.
6. После этого необходимо заделать все щели между дымоходом и стеной высокотемпературным герметиком или пеной.
7. На конце дымохода прикрепите колпак, который предотвращает задувание пламени ветром (колпак и крепеж к нему идет в комплекте с аппаратом) – установка газового конвектора завершена.

В заключение можно сказать, что применение газового конвекционного оборудования может быть относительно простым и недорогим решением проблемы отопления для разных типов помещений. Привлекает тот факт, что монтаж такого оборудования не вызывает больших затруднений (кроме подключения аппарата к магистрали).

Устройство обогревателя и принцип работы

Газовый тепловой конвектор представляет собой аппарат, который способен генерировать тепло за счет сгорания газа. Конструкция агрегата довольно проста.

1. Горелка. К ней подсоединен запальник.
2. Теплообменник, задача которого отдавать тепло проходящему через него воздуху. Для нагрева большего количества воздуха, теплообменник делают ребристым (для увеличения площади).
3. Система для отвода продуктов горения.
4. Система автоматики, установлена в целях безопасности и отключает агрегат при возникновении проблем в работе.
5. Термостат, обеспечивает поддержание в помещении заданной температуры.
6. Корпус служит для защиты устройства и изготовлен из металла, покрытого термостойкой краской.

На рисунке ниже показано устройство газового конвектора.

Принцип работы аппарата заключается в том, что газ, при сгорании в камере, нагревает теплообменник. Поток воздуха, проходя через нижние отверстия агрегата, движется через теплообменник, забирает тепло и выходит нагретым в помещение через верхние отверстия. Тем временем, из камеры продукты горения газа выводятся наружу с помощью двустенного патрубка (коаксиального). Через него же с улицы в аппарат поступает свежий воздух для поддержания процесса горения.

Принцип работы конвектора

Разновидности конвекторов

Бытовые конвекторные обогреватели подразделяются на несколько типов.

По способу нагрева:

1. Электрические конвекторы. Нагрев воздуха в конвекционной камере осуществляется с помощью ТЭНов.
2. Газовые конвекторы. В них нагрев обеспечивают газовые горелки.
3. Тепловые конвекторы для дома или тепловые пушки. Они отличаются от электрических конвекторов наличием вентилятора, который создает направленный поток воздуха.

Выбор обогревателя осуществляется с учетом основных параметров. К ним относится мощность, габариты, масса, инертность, диапазон поддержания температуры

Стоит обратить внимание также на наличие дополнительных функций

Hosseven HP-3

Основные характеристики:

• тип – настенный;
• мощность – 2,7 кВт;
• отапливаемая площадь – 27 м²;
• КПД – 89 %;
• теплообменник – стальной;
• термостат – механический;
• электровентилятор – нет;
• габариты (В×Ш×Г) – 500 × 600 × 200 мм;
• масса – 19,9 кг;
• расход газа 0,33 м³/ч.

Описание модели

Как и предыдущая модель, обогревательный конвектор Hosseven HP-3 может монтироваться в любых помещениях независимо от их функционального назначения. Мощный и надежный газовый прибор одинаково хорошо справится со своей основной задачей и в жилой комнате, и в техническом здании.

Дизайн

Дизайнерское исполнение настенного прибора позволяет наслаждаться видом живого огня сквозь закаленное стекло, что говорит о прекрасных декоративных возможностях агрегата. Корпус черного цвета прекрасно впишется в любую стилистику помещения и станет настоящим украшением вашего дома.

Комплектация

Прибор выпускается в стандартной комплектации и снабжен переходниками для работы на сжиженном газе. Также в комплект входит телескопический коаксиальный дымоход, благодаря которому можно наладить работу от магистрального трубопровода или баллонного энергоносителя, что удобно при отсутствии газификации в отдаленных регионах.

Принцип работы

Конвектор Hosseven HP-3 снабжен стальной камерой сгорания закрытого типа, которая полностью изолирована и не имеет доступа к воздуху внутри помещения. Воздух для функционирования горелки поступает по горизонтальной телескопической трубе, подсоединенной с тыльной стороны конвектора, а это значит, что не потребуется монтаж традиционного дымохода. Коаксиальная конструкция позволяет отводить отработанные продукты наружу по внутренней части трубы, в то время как приток чистого воздуха с улицы поступает по внешней ее стороне.

При работающем приборе в комнатах будет циркулировать свежий, теплый воздух без вредных примесей. Зимой воздух прогревается от температуры выходящих газов, и топливо сгорает полностью. Ребристый теплообменник из стали благодаря своей форме увеличивает теплоотдачу и позволяет прибору быстро набирать заданную мощность после пуска.

Стабильная температура в помещении поддерживается при помощи термостата, встроенного в корпус конвектора.

Преимущества и недостатки прибора

Помимо отменных технических характеристик прибор привлекает покупателей своим оригинальным дизайном, красотой и доступной ценой. Здесь мы можем увидеть корпус, который тоньше стандартного на 7,5 см. Итальянская газовая арматура SIT делает агрегат еще более надежным.

Комфортное управление

Удобство использования конвектора достигается благодаря электронному розжигу от обычной батарейки АА и термостату. Отработанные газы выводятся на улицу, поэтому можно говорить о полной безопасности аппаратуры.

Еще одним существенным преимуществом конвектора Hosseven HP-3 является то, что его монтаж не вызовет никаких затруднений и не требует особых навыков. Как и в случае с предыдущей моделью, данный агрегат прогревает воздух, а не теплоноситель, поэтому здесь отмечается высокий КПД (89%).

С помощью ручки термостата вы сможете быстро установить необходимую температуру. При ее достижении подача газа на основную горелку прекратится, а будет осуществляться только на запальник. Прибор работает без шума и не доставляет никаких неудобств жильцам дома.

Недостатки

При покупке нужно уделять особое внимание качеству стали теплообменника, она должна быть термопрочной. Срок службы стального теплобменника примерно в 2 раза меньше, чем чугунного
