Калибратор для металлопластиковых труб, что это? Инструкция +Фото и Видео

Монтаж металлопластиковых труб при помощи пресс-фитингов – видео

https://youtube.com/watch?v=zXpUPDJznGE

Пресс-фитинги для металлопластика состоят из внутреннего штуцера и обжимающей гильзы. Посередине такого пресс-фитинга расположено пластиковое диэлектрическое кольцо (рис. 4.62).

Рис. 4.62. Пресс-фитинг: 1 — обжимная гильза: 2 — пластиковое диэлектрическое кольцо; 3 — уплотнительные кольца; 4 —фиксатор гильзы; 5 — корпус

Монтаж начинают с обрезки конца металлопластиковой трубы. Обрезанный конец трубы имеет овальную форму, поэтому его нужно откалибровать. Поворачивая рукоятку калибратора (рис. 4.63), кольцо нужного диаметра вворачивают в трубу.

Рис. 4.63. Калибратор для металлопластиковых труб

Дальнейшие действия зависят от фитинга, который решено использовать. Для монтажа компрессионного фитинга на трубу надевают гайку и разрезное кольцо, затем аккуратно, не повреждая колец, в трубу до упора вставляют штуцер и закручивают гайку. При использовании пресс-фитинга на трубу надевают обжимную гильзу, аккуратно вставляют штуцер и специальным инструментом зажимают гильзу. Для крепления металлопластиковых труб используют специальные клипсы, которые закрепляются на поверхности стен или пола (рис. 4.64).

Рис. 4.64. Клипса для крепления металлопластиковых труб

Металлопластиковые трубы не требуют резки и закрепления фитингами в местах изгиба трубопровода, так как они достаточно хорошо гнутся. Трубы гнут с помощью внешней или внутренней гибкой оправки. Внутреннюю оправку вставляют недалеко от места, где обрезана труба. Если внутреннюю оправку нужно пофузить в трубу полностью, к ее концу нужно привязать бечевку и, после как труба согнется, достать оправку за конец бечевки. Внешнюю гибкую оправку надевают на трубу сверху. Ее применение более универсально.

Если изгиб в трубе предполагается далеко от края, к приспособлению для гибки привязывают провод или бечевку. Длина бечевки и самого приспособления подскажет, как глубоко в трубе находится приспособление для гибки и можно ли приступать к сгибу.Итак, небольшой итог. Для прокладки водопровода применяют различные виды труб: чугунные, стальные, медные и пластиковые. Основные способы их соединения: пайка, склеивание и с помощью фитингов. Металлопластиковые трубы можно гнуть, они при этом не сломаются.

Похожие материалы

Как отремонтировать смеситель и кран своими руками. Видео

Как и чем прочистить раковину, унитаз или ванну от засоров

Как установить подвесной настенный унитаз. Видео, фото, система

Как установить и подключить посудомоечную машину (посудомойку) самостоятельно

Водяные теплые стены своими руками. Видео, инструкция, фото

Разводка водопроводных труб. Видео. Схемы

Как отремонтировать потекшую батарею отопления не выпуская воды из системы. Виде

Как сделать и установить короб под умывальник

Как сделать санузел под лестницей в доме. Фото. Описание

Как отремонтировать поврежденную раковину (скол, царапину). Видео

Как склеить трубы ПВХ. Видео

Электрический теплый пол своими руками. Видео, монтаж, устройство

Прокладка канализационных труб внутри дома (квартиры), как правильно сделать. Ви

Как самостоятельно установить писсуар. Видео, фото, устройство

Сборка душевой кабины (бокса) своими руками. Видео, фото, инструкция

Как сделать подиум для душевой кабины своими руками. Видео. Фото

Водяной теплый пол своими руками. Устройство, монтаж, видео

Очистка (фильтрация) воды в домашних условиях. Видео

Как правильно установить биде своими руками. Видео, фото

Как установить фильтр для бассейна своими руками. Видео

Load More…

Как выбрать инструмент: профессиональный или для дома

Прежде, чем приступить к приобретению пресс-клещей для металлопластиковых труб, устанавливается объём и сложность планируемого ремонта. Помимо этого, нужно учесть диаметр изделия, эти сведения можно посмотреть в паспорте инструмента.

Для дома, подойдёт бытовой опрессовочный инструмент для труб, с вполне доступной ценой. Ручные модели идеальны при работе с внутренними системами, которые чаще обладают диаметром трубного материала не больше 20 мм.

Основными клещами, продающимися в РФ считаются:

REMS — с вкладышами от 16, 20, 26;

  • VALTEC — 16, 20, 26, 32;
  • FORApress — 16, 20, 26, 32;
  • STC 500 — 16, 20, 26.

Пресс-клещи, имеющие гидравлический или электрический привод стоят дорого, и покупать их для домашних целей, чтобы выполнить разовую сборку не оправдано. Для профессионалов, которые выполняют большие объёмы, рекомендовано остановить выбор именно на них.

Важное значение, имеет наличие таких опций, как оптимизация и контроль за работой:

  • OPS — конструкция, имеющая ступенчатые фиксаторы, что приводит к оптимизации и усилению давления;
  • APS — усовершенствованная модель, в ней нагрузка равномерно распределяется на гильзу;
  • APC — особенность данных клещей, процесс обжима не остановится до полного завершения опрессовки.

Есть единые рекомендации для всех, кто планирует приобрести инструмент:

покупку нужно делать в магазине, который специализируется на данном товаре или у дилера;
при масштабных объёмах опрессовки фитингом, рекомендуется брать приспособление на прокат, так вы поймёте целесообразность приобретения в детальнейшем;
выбирая пресс, стоит обратить внимание на европейских производителей.

Характеристики и свойства

Металлопластиковые трубы изначально планировались как универсальный заменитель металлических изделий. Их технические характеристики в некоторых аспектах даже превышают характеристики металла, и это при колоссальной разнице в цене.

Металлопластиковые трубы состоят из трех рабочих слоев. Внутренний слой – пластик или, что встречается намного чаще,  полиэтилен. Полиэтилен это очень прочный. Обычные полиэтиленовые изделия, боящиеся ультрафиолета и перепадов температур, ему не ровня.

Второй слой – алюминий. Последний слой сделан из такого же полимера, как и первый.

Таким образом, формируется что-то типа многослойной трубы с внутренним каркасом из металла. Так оно, по большому счету, и есть.

Наружная отделка пластиком улучшает технические характеристики трубы за счет повышения ее долговечности. Изделие обладает долговечностью обычного пластика, его устойчивостью к коррозии, контактам с наружной средой, влагой и т.д.

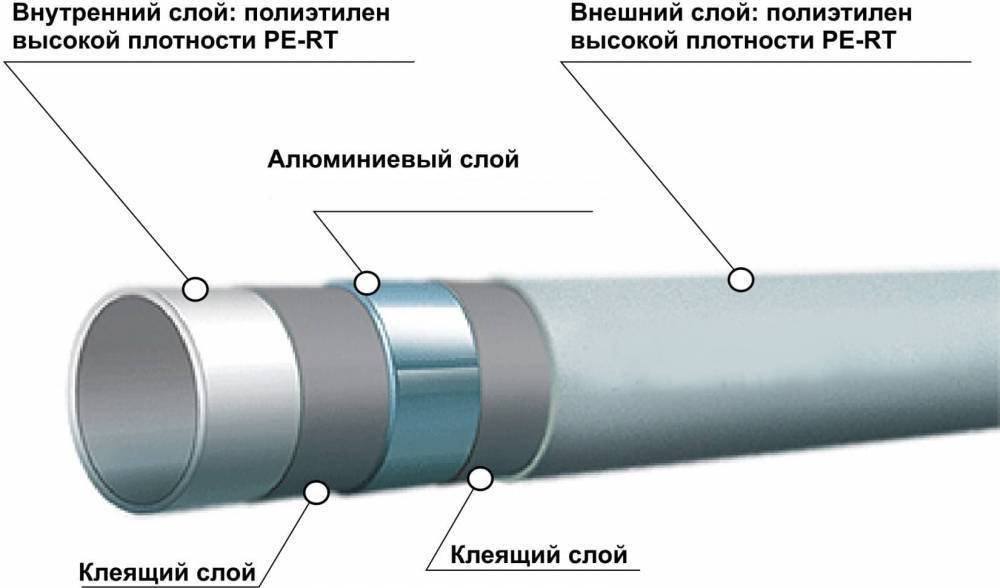

Металлопластиковые трубы в разрезе

Внутренний же слой алюминия, к слову, очень тонкий, упрочняет трубу. Он нивелирует ее коэффициент теплового расширения, делает более пластичной (металлопластик без опасений загибают даже вручную) и упругой. Монтировать такие изделия, если есть желание, можно и своими руками. Работать своими руками с ними легко и приятно.

Плюсы и минусы

Теперь рассмотрим конкретные преимущества и недостатки, которыми обладают стандартные металлополимерные трубы, в избытке представленные на рынке.

Преимущества:

  • высокая прочность;
  • пластичность;
  • удобство в обработке своими руками;
  • низкий коэффициент теплового расширения;
  • большой запас циклов разморозки;
  • долговечность;
  • не поддаются коррозии;
  • в наличии огромный сортамент продукции на любой вкус;
  • трубы почти ничего не весят, легко транспортируются и укладываются своими руками.

Тем не менее, есть таких изделий и свои недостатки, сейчас узнаете какие.

Основные недостатки:

  • повышенная цена;
  • установка своими руками возможна при наличии специального инструмента, в противном случае есть шанс разрушения или серьезного повреждения поверхности;
  • монтировать металлополимерные изделия все же сложнее чем пластиковые.

Как видите, недостатков не так много, но они есть. В первую очередь они касаются того, какие конкретно инструменты в работе вы используете. Склонность к деформации в металлополимерных трубах работает в обе стороны.

С одной стороны, их легко гнуть так, как вы того сами пожелаете. С другой, излишняя гибкость сказывается на процессе резки трубы. При резке подручными инструментами своими руками есть большой шанс не обрезать трубу, а погнуть ее.

Технология обработки

Рассмотрим процессы установки, которые позволяют смонтировать металлополимерные трубы своими руками.

Для работы нам потребуется несколько инструментов:

  1. Ножницы для металлопластика.
  2. Ножик для зачистки.
  3. Калибратор.
  4. Соединительный прибор или сварной механизм.
  5. Измерительные приборы.

Самый важный инструмент – ножницы. Именно ножницами для труб с металлическими сердечниками лучше всего пользоваться в данной ситуации. Ножницы настроены работают по особенной схеме. Они за одно единственное усилие способны перекусить трубу, создав четкое место разреза. При этом изделие не подвергается деформации или разрушению.

Сначала мы измеряем трубу, узнаем, какие конкретно показатели лучше выбрать. Затем размечаем отрезки и нарезаем их ножницами.

Радиатор подключенный к металлополимерным трубам

Калибратором обрабатывают внутреннюю часть изделия, выравнивая ее и подготавливая к дальнейшему скреплению. Ножик для зачистки удаляет заусеницы, обрезки пластика и торчащие части алюминиевой прослойки, если таковые образуются.

Дальше следует черед соединения отдельных частей металлопластиковой трубы. Здесь можно применять разные способы. Самые популярные – это использование переходников на трубы с резьбовыми соединениями и диффузионная сварка.

В первом случае мы задействуем фитинги, специально предназначенные для скрепления металлополимерных изделий. На их краях нарезана резьба, упрощающая монтаж и модифицирование трубопроводов. Однако резьба не слишком надежна в плане герметичности, хоть и дает некоторый простор для манипуляций.

Другое дело – сварка. Сваривание полимерных и металлополимерных изделий делается проще простого. За 2 минуты вы из двух отдельных отрезков можете образовать готовую трубу с прекрасным качеством соединения. Единственный минус – невозможность в дальнейшем разобрать трубопровод, если такая необходимость образуется.

Калибраторы для труб. Правильная стыковка металлопластика

Зачем нужен калибратор для труб? — без этого инструмента в принципе не возможен монтаж металлопластикового трубопровода, который должен быть смонтирован только правильно, чтобы не возникло протекание теплоносителя в будущем, при многократных нагревах.

Опытный монтажник, выполнивший тысячи стыков металлопластиковых труб скажет, что не припомнит случая, чтобы стык металлопластика потек бы «сам по себе». Течи конечно бывают, но причина у всех одна — неправильный монтаж. Сделать хороший стык поможет калибратор.

Что такое калибратор, как его используют

Цилиндрик из прочного пластика и металла с прочной ручкой и точным диаметром, равным внутреннему диаметру трубы, окажется калибратором. Если его с усилием вставлять в трубу проворачивая несколько раз, то он оставит после себя круглое сечение конечного участка трубы.

Специалист заметил. Только круглые откалиброванные трубы годятся для стыковки с фитингами. при этом желательно чтобы по торцу трубы была снята внутренняя фаска под углом 30 — 45 град.

Чтобы снять фаску изнутри калибратор снабжают металлическими ножами. При вращении они срезают пластик и оставляют нужный скос, чтобы труба легче надевалась на уплотнения фитингов

Это важно для создания правильного не текущего в будущем стыка металлопластивых труб

Как выполняется калибровка металлопластиковых труб

Перед калибровкой трубу нужно подготовить. Выполняется замер нужной длины трубы, она выпрямляется вручную из бухты, размечается.

После этого по разметке специальными ножницами для металлопластиковых труб делается разрез (откусывание). В практике домашнего монтажа ножницы присутствуют далеко не всегда. Обрез выполняется ножовкой по металлу.

Тогда торец должен дополнительно выравниваться напильником с удалением заусенцев.

После этого наступает время калибровки трубы. Нужно подготовить конечную часть длиной 5 диаметров, придав ей прямолинейность, сделав сечение на этом участке круглым (близким к точно-круглому), выровняв вмятины.

Необходимо следить за соосностью калибратора и трубы, перекос инструмента, недостаточная глубина выполнения, не снятие фаски, повлечет впоследствии течи трубы…

Советы эксперта. Монтажники могут экономить свои силы при калибровке трубы — отсюда и течи. Сделайте вид, что тщательно следите за тем, насколько качественно откалиброваны трубы, попробуйте сделать это пару раз самостоятельно…

Какие бывают калибраторы

Условно калибраторы подразделяют на простые и оснащенные ножами. Также по конструкции на линейные и звездообразные и по диаметру.

Простые обычно делают из пластика, с помощью них можно откалибровать трубу придав ей круглое сечение.

Калибраторы с ножами не только выравнивают смятые торцы труб, но и снимают фаску изнутри, а некоторые и снаружи трубы для заделки в специальные фитинги.

Обычно в одном устройстве объединяют самые распространенные диаметры — от 12 до 32 мм. Тогда вместе зведообразно стыкую 3 калибратора, имеющие разные диаметры, например в одном устройстве могут быть объединены 12, 16, 20, 26, 32 мм…

Качество инструмента для калибровки и снятия фаски

Рекомендуется следить за остротой ножей фаскоснимателя. У инструмента одолженного напрокат они будут тупыми. Стоимость калибраторов небольшая, поэтому рекомендуется для монтажа прикупить новенький соответствующего внутреннему диаметру применяемых труб. Или производить заточку ножей фаскоснимателя напильником, наждачкой, что долго и не эффективно.

Поверхность инструмента должна быть предельно гладкой, чтобы не были нанесены повреждения внутри трубы — борозды, царапины. Калибратор с любыми повреждениями, будь-том механическими или температурными, сразу меняется на новый.

Как делается стыковка металлопластиковых труб самостоятельно

Как правило, при домашнем монтаже отопления применяются компрессионные (резьбовые) фитинги, для установки которых нужен лишь гаечный ключ крутить гайку и разводной ключ — удерживать фитинг.

Основное в том, чтобы не смять трубой при ее надевании резиновые уплотнения. Они должны остаться в своих канавках. Второй момент — фитинг должен вставляться на полную глубину до ее упора во фторопластовое кольцо.

Перед монтажем рекомендуется тщательно подготовить исправным калибратором торец трубы, и немного смазать фитинг мылом или сантехнической смазкой.

Обжимные фитинги устанавливаются специальными клещами, даже простейшие образцы которых стоят не дешево, поэтому рациональней применить резьбовые….

Что такое металлопластиковые трубы

Изделия используются в основном при монтаже систем водоснабжения. Трубы имеют различные характеристики, поэтому при выборе нужно учитывать эксплуатационные особенности и прочие технические нюансы. Выделяют несколько видов, у каждого из которых свое предназначение.

Конструкция

Трубы из металлопластика являются сложной конструкцией. Исходя из названия становится понятно, что ключевые материалы, из которых они изготавливаются — металл и пластик.

Изделия состоят из 5 слоев:

  • модифицированный полиэтилен (сшитый);
  • клеевая прослойка;
  • тонкий алюминиевый слой;
  • еще одна прослойка из клея;
  • защитная полиэтиленовая оболочка.

Для изготовления внешней и внутренней части берется пластик, производимый по особой технологии. Это делает готовое изделие твердым и стойким к механическим воздействиям.

Область применения и возможные условия эксплуатации

На данный момент из металлопластиковых труб собираются различные коммуникации, как для частных домов, так и для производственных помещений. Чаще всего изделия используются для монтажа систем отопления, горячего и холодного водоснабжения. Благодаря этим трубам снижается негативное воздействие кислорода на отопительную технику: котлы или радиаторы.

Стоит отметить высокий показатель гибкости изделий, что позволяет использовать их при обустройстве системы «теплый пол». Металлополимерные трубы для отопления позволяют создавать самые разнообразные конфигурации, имеющие множество изгибов и поворотов, что облегчает монтажные работы.

Металлопластик — незаменимый материал, если нужно провести водопровод, защищенный от воздействия влаги, которая появляется в результате конденсации. Благодаря этому преимуществу коммуникации допускается укладывать в стены из гипсокартона или бетона. Обустраивая скрытые трубопроводы, большинство мастеров используют именно металлопластик.

Выбирая для монтажа данный вид труб надо соблюдать одно условие — система, в которой они установлены, в обязательном порядке должна иметь стабилизатор давления. Конечно, изделиям из металлопластика практически не страшно высокое давление, но его частые перепады могут оказать негативное воздействие на материал.

Принцип работы устройства

Калибровка металлопластиковых труб выполняется в определённой последовательности. В первую очередь необходимо обрезать деталь трубопровода под прямым углом к её продольной оси. Рез должен быть максимально вертикальным, так как от этого зависит качество соединений и, соответственно, эксплуатационные характеристики всей коммуникации. Если вы не хотите в будущем получить протечку в месте соединения, то тогда необходимо строго придерживаться этого правила.

Помимо этого, категорически возбраняется использовать калибратор при монтаже коммуникаций, показатели сечения которых отличаются от допустимых для использования этого устройства. Калибратор можно использовать для металлопластиковых, а также пластиковых труб из полиэтилена (ПЭ).

Труба надевается на выступ калибратора подходящего диаметра, после чего инструмент несколько раз проворачивают вокруг оси

Надвигать трубу на штуцер разрешается до момента, пока пластинка с режущим краем не врежется в материал внутреннего слоя. Далее инструмент вращают вокруг своей оси несколько раз. Компании, которые производят эти устройства, гарантируют качественную работу калибратора только в случае, если соблюдены все условия хранения, транспортировки и монтажа.

Соединение отрезков

Суть процесса соединения всегда одинакова: надеваем концы отрезков на фитинг и фиксируем. Отличается только способ закрепления. Как мы помним, фитинги делятся на две основных разновидности, в зависимости от принадлежности к которым и выбирается метод фиксации.

Перед началом работы не забудьте повесить в доступном месте начерченную вами схему сборки и укладки, чтобы не запутаться в процессе. Следуя ей, соедините все отрезки в необходимых местах. В зависимости от типа фитинга, это происходит так:

  • для фиксации с помощью обжимного фитинга на трубу сначала надевается гайка, затем кольцо. Затем труба краем натягивается на фитинг до упора. В роли упора там выступает специальный бугорок, означающий конечную цель натягивания. Затем туда же нужно подогнать и кольцо, после чего произвести фиксацию с помощью гайки. Поначалу закручиваем ее просто руками, а затем берем два гаечных ключа и продолжаем работу ими: одним удерживаем фитинг, чтобы тот не крутился, вторым продолжаем фиксировать гайку;
  • для работы с прессовыми фитингами вам понадобятся специальные обжимные клещи. Данное оборудование представлено на рынках в двух видах: ручное и электрическое. Для работы подойдут и те, и другие, так что ориентируйтесь исключительно на свое удобство. Запаслись клещами — отлично. Наденьте на трубу обжимную гильзу, а на фитинг — прокладку, препятствующую возникновению химической коррозии. Затем первую конструкцию натягиваем на вторую так, чтобы край трубы показался в специальном отверстии на фитинге. Затем с применением клещей спрессовываем гильзу. В результате на ней должны остаться весьма заметные вогнутые полоски.

Самое важное в этом деле — изначально сделать правильный выбор фитингов. И обжимные, и прессовые прекрасно справляются со своими функциями

Но с первым вариантом нужно постоянное отслеживание на предмет того, не потекло ли место соединения. Это может быть весьма утомительно. Впрочем, ремонт в случае протечки осуществляется довольно легко — достаточно просто немного подтянуть фитинг.

С прессовыми такой проблемы нет, потому трубопровод с ними и можно прятать подальше, например, закапывать. В общем, выбирайте по потребностям. Удачного монтажа!

Калиброванная трубка — Большая Энциклопедия Нефти и Газа, статья, страница 1

Калиброванная трубка

Калиброванная трубка 5 вискозиметра помещена в толстостенную втулку 11, соединенную с выводными штуцерами.  

Калиброванную трубку оттягивают с одного из концов на пламени горелки, получая державу. На расстоянии 60 — 70 мм от основания державы раздувают небольшой шарик диаметром, превышающим диаметр исходной трубки на 8 — 10 мм. Раздувать следует при постоянном вращении трубки, усиливая дутье по мере остывания размягченного стекла вплоть до полного затвердевания. Такое дутье позволяет сохранить калиброванную поверхность трубки, что необходимо при прохождении поршня в нижнюю часть насоса.  

В калиброванной трубке оставляют свободное пространство глубиной 5 мм, в которое наливают испытуемый пек.  

При отсутствии калиброванных трубок лучше одну ветвь делать значительно большего диаметра ( например, 7 и 70 мм) и отсчет вести только по тонкой ветви, прибавляя к нему 1 % отсчитанной величины. Вследствие малости поправки погрешность будет пренебрежимо малой.  

Изготовление из калиброванных трубок простейших изделий, например колб для ртутно-кварцевых ламп, механизировано и осуществляется на автоматах.  

Так, калиброванную трубку иногда делают наклонной.  

Определить диаметр d калиброванной трубки так, чтобы при подаче насоса Q 0 39 л сек ( что соответствует рабочему числу оборотов турбины) сжатле пружины было s0 — 60 мм.  

Определить диаметр d калиброванной трубки, при котором при подаче насоса Q 0 39 л / с ( что соответствует рабочей частоте вращения турбины) сжатие пружины s0 60 мм.  

Определить диаметр d калиброванной трубки, при котором при подаче насоса Q 0 39 л / с ( что соответствует рабочей частоте вращения турбины) сжатие пружины s ( l 60 мм.  

По другому методу калиброванную трубку, запаянную с одного конца и содержащую известные количества компонентов, присоединяют другим концом через ртутный затвор к устройству, создающему давление.  

По другому методу калиброванную трубку, запаянную с одного конца и содержащую известное количество компонентов, присоединяют другим концом через ртутный затвор к устройству, создающему давление.  

Бюретка представляет собой калиброванную трубку с клапанным устройством для контроля потока жидкости, вытекающей из кончика. Принципиальное различие между бюретками состоит в типе применяемого клапана. Простейший из них представляет собой стеклянную бусину, плотно сидящую внутри короткого отрезка резиновой трубки. Мимо бусины жидкость может протекать только при деформации трубки.  

По окончании обжатия остывание калиброванной трубки должно проходить под вакуумом: или при работающем форвакуум-ном насосе, или ( что удобнее) при перепаянной герметично под вакуумом стеклянной перетяжке, соединяющей насос с трубкой. Это необходимо во избежание окисления калибра.  

Страницы:      1    2    3    4

www.ngpedia.ru

Опрессовка системы водопровода

Когда монтаж водопровода из металлопластиковых труб завершен, необходимо проверить его на наличие утечек с помощью процесса опрессовки:

  1. Нужно перекрыть заполненный водой тестируемый участок для его герметизации (с помощью кранов/вентилей).
  2. Подключить к патрубку подключения одного из кранов насос (для домашней системы водоснабжения подойдет ручной, маломощный).
  3. С помощью насоса-опрессовщика закачать внутрь выделенного участка воду под давлением большим, чем расчетное рабочее, затем отключить насос, зафиксировать показания манометра.
  4. Систему выдерживать под давлением некоторое время — не меньше получаса.
  5. Затем сравнивают текущие показания манометра с первоначальным значением. Если две величины различны — что-то пошло не так, имеется протечка.

Насос для опрессовки труб Если у вас открытая прокладка, проблемный участок удастся обнаружить визуально. После устранения неисправности придется повторно провести опрессовку.

Технология установки. Инструкция по монтажу

Компрессионного фитинга

  • Фитинг раскручивают: с торцов снимают монтажные гайки, со штуцеров – уплотнительные кольца.
  • Трубу нужно выпрямить и при помощи ножниц нарезать. Использовать другие инструменты для нарезки не рекомендуется: срез получается неровным, возможно нарушение целостности защитного слоя материала.
  • Срезы нужно тщательно зачистить и откалибровать. Плохо обработанные торцы могут повредить уплотнительные кольца и нарушить герметичность соединения.
  • На подготовленный отрезок надевают накидную гайку с уплотнительным кольцом. Штуцер фитинга соединяют с трубой и фиксируют гайкой: сначала вручную, а затем при помощи гаечного ключа.

Контролируйте сжатие! Услышав характерное потрескивание металла – прекратите процесс

Важно соблюдать баланс: плохо затянутый фитинг не сможет обеспечить герметичность системы, а перетянутый – можно сразу выбросить.. Чтобы более подробно узнать о том, как производится монтаж с помощью резьбовых (цанговых) фитингов смотрите видео:. Чтобы более подробно узнать о том, как производится монтаж с помощью резьбовых (цанговых) фитингов смотрите видео:

Чтобы более подробно узнать о том, как производится монтаж с помощью резьбовых (цанговых) фитингов смотрите видео:

Пресс фитинга

Как и в первом случае трубу предварительно подготавливают: обрезают, зачищают и калибруют

Обратите внимание на торец: его срез должен быть перпендикулярным центральной оси водовода.

Сняв гильзу, проверяем кольца и прокладки, а затем производим сборку фитинга. Делается это для того, чтобы исключить возможность монтажа бракованными элементами.

На штуцер пресс-фитинга насаживается отрезок трубы. Глубина посадки контролируется визуально (сквозь специальное отверстие на гильзе).

С противоположного конца фитинга процесс насадки осуществляется так же.

С помощью пресс-клещей осуществляем прессовку соединительной гильзы внутри фитинга.

Процесс монтирования пройдет быстрее и успешней если вы купите фитинги и трубы одного производителя.

Пуш-фитинга

  • Для соединения не требуются дополнительные инструменты и приспособления.
  • Нужно проверить затянута ли колодка до упора.
  • Подготовленный заранее отрезок трубы просто вставляют в отверстие фитинга.

Для повторного использования пуш-фитинга необходимо разобрать конструкцию. Для этого нужно раскрутить удерживающую колодку и изъять трубу. Тарельчатую пружину нужно заменить на новую – теперь фитинг вновь готов к использованию.

Крепление к стенам собранных участков осуществляется при помощи специальных клипс или кронштейнов, которые нужно подбирать с учетом диаметра изделия.

Как согнуть металлопластиковые трубы

Согнуть металлополимерную трубу можно вручную. В этом деле есть небольшие тонкости, которые стоит знать: процесс изгиба нужно осуществлять постепенно (в несколько этапов) и при помощи строительного фена.

Необходимо нагреть трубу феном. Обхватить руками так, чтобы большие пальцы рук находились вдоль трубы и служили своего рода упором. Медленно и постепенно начинаем процесс сгибания в несколько подходов, при необходимости подогревая изделие феном.

Не стоит делать резких движений! Важно сохранить целостность внутреннего слоя и не деформировать внешний. В момент сворачивания не забывайте о допустимом радиусе изгиба, который указан в разделе «Технические характеристики». Для тренировки навыков используйте небольшие обрезки

Для тренировки навыков используйте небольшие обрезки.

О том, как правильно согнуть металлопластиковые трубы можно посмотреть на видео:

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
