Как выбрать насос циркуляционный

5 Модели циркулярных помп

Стоимость аппаратуры определяется ее основными характеристиками, страной происхождения и брендом. Самые дешёвые и не очень надёжные модели производятся в Китае

Для того чтобы обеспечить безотказную работу в течение долгого срока, лучше обратить внимание на технику известных фирм, проверенную временем и рекомендованную большинством покупателей. Можно приобрести такие насосы:

  1. 1. Одним из наиболее надёжных российских поставщиков на рынке стала фирма Беламос. Среди её продукции можно выделить модели Беламос BRS 25/4G и Беламос BRS 32/8G (180 мм). Первая дешевле и менее мощная, однако пригодна для вертикальной или горизонтальной установки. Она не издает шума и качественно собрана. Вторая стоит дороже и оборудована регулятором скорости, но издаёт при работе громкий шум. Устанавливать такой аппарат лучше в отдельном помещении.
  2. 2. Уже более 30 лет продаёт своё насосное оборудование в нашей стране итальянское предприятие DAB PUMPS. Благодаря частым рекламным акциях и распродажам можно приобрести качественное европейское устройство по доступной цене. Одной из самых популярных установок стал бытовой насос Dab VA 35/180 с защитой от перегрева и тремя скоростями вращения. Его работа не вызывает нареканий у покупателей.
  3. 3. К вызывающим доверие китайским агрегатам относятся насосы марки Калибр НЦ-90/Б. Они недорогие, экономные, отличаются простотой в монтаже и обслуживании. Недостатком оборудования является блокировка системы обогрева при отключении электричества.
  4. 4. Бренд Акварио представляет модель Aquario AC 159—160A, отличающуюся бюджетной ценой, высокой продуктивностью и сроком службы до 10 лет. Также у производителя есть более мощный вариант насоса Aquario AC 1512−195A, для которого характерны универсальный способ установки и бесшумность. Однако потребители считают цену на эту модификацию несколько завышенной.
  5. 5. У итальянского концерна Calpeda также имеются 2 насоса для циркуляции: Calpeda NCE 32—60/180, немного шумноватый, но мощный и относящийся к энергосберегающему оборудованию класса A, и Calpeda NC3 32−70/180 с вертикальной установкой непосредственно в магистраль.
  6. 6. Фирма Варна представляет лёгкие и бесшумные помпы Спрут GPD 25−4S-180 и более дорогие и мощные установки SPRUT GPD 32−8S-180. Но недостатком такой продукции является то, что её сложно найти в продаже.
  7. 7. Большой срок службы, тихая работа, высокое качество комплектующих и сборки — это циркуляционные аппараты Wester WCP 25—40G и Wester WCP 15—90.
  8. 8. Grundfos — мировой лидер в производстве насосного оборудования. Среди его продукции популярностью пользуются насосы UPS 32—80 180 премиум-класса и Grundfos ALPHA2 25—40 180 (более дешёвые). Несмотря на доступность, второй экземпляр имеет систему автоматического контроля уровня воды в магистрали, ночной режим и многофункциональную панель управления.
  9. 9. Конкуренцию предыдущей фирме могут составить изделия Wilo Star-RS 25/4 с регулятором скорости, а также экономичные бесшумные насосы вертикального монтажа Wilo Star-Z Nova.

Если при установке циркуляционного агрегата учтены его мощность, давление, габариты труб и климатические условия, при которых он будет эксплуатироваться, тогда даже самый бюджетный вариант покажет эффективное и длительное действие.

Поверхностные насосы для канализации – лучшие модели

Временно или постоянно проживая в частном загородном доме, большинство людей все-таки не собираются отказываться от благ цивилизации в виде теплого туалета. Однако, чтобы иметь такую возможность, нужно регулярно очищать отведенный для отходов резервуар – в противном случае он довольно быстро переполняется. Здесь-то на помощь и приходят специальные поверхностные канализационные насосы. Они могут работать не только с чистой водой, но и с жидкостью, имеющей большое количество примесей – в том числе дренажными, канализационными и сточными водами. Расскажем о некоторых наиболее удачных моделях.

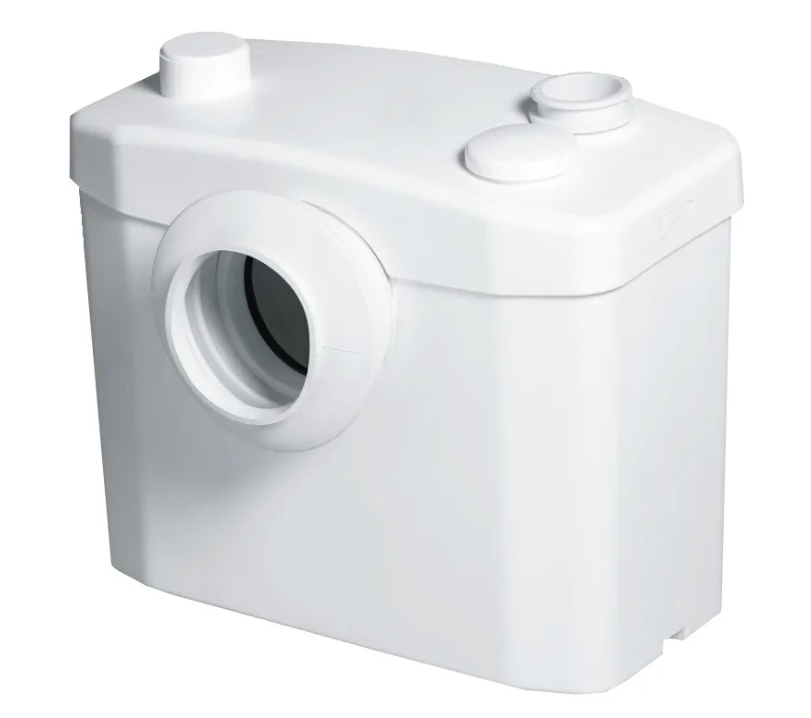

1. SFA SANITOP

Очень удачная модель поверхностного насоса для канализации. Одним из достоинств является хорошая производительность – целых 6.6 кубометров в час. Это позволяет легко и быстро справиться с большими объемами грязной воды. Приятно, что максимальный напор довольно велик – пять метров. Это позволяет удалять отходы как из дома, так и из глубоких дренажных ям. К одному насосу можно подключить две водозаборные точки, что весьма удобно и практично. Дополнительным плюсом является высокий уровень безопасности. Ведь модель оснащена функцией защиты от холостого хода, а значит, не выйдет из строя из-за работы впустую. Этому способствует поплавковый контроль за уровнем воды – простой, но надежный. Многим пользователям нравится, что работает установка довольно тихо – всего 46 дБ. Так что, этот поверхностный насос для грязной воды точно не разочарует.

Достоинства:

  • высокая пропускная способность;
  • низкий уровень шума при работе;
  • высокое качество сборки и материалов;
  • две точки подключения;
  • проста эксплуатации;

Недостатки:

высокая стоимость.

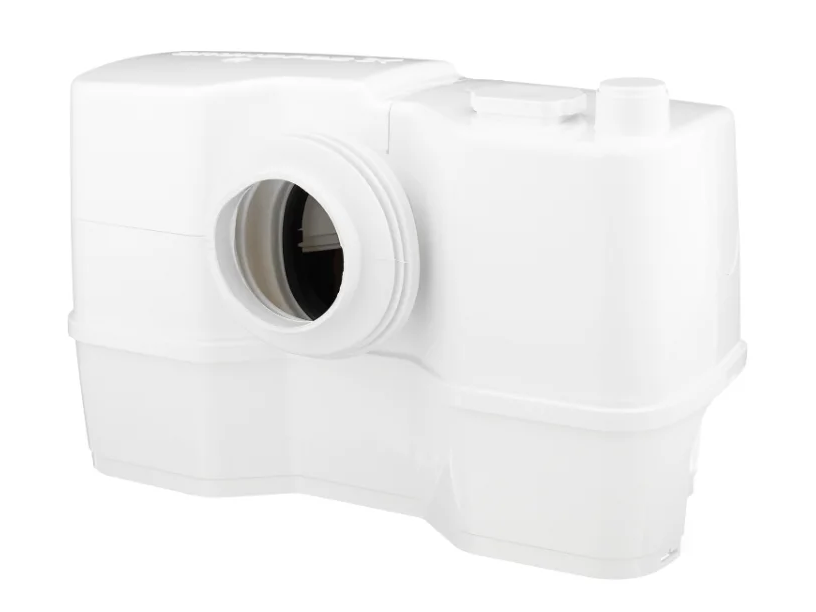

2. Grundfos Sololift 2 WC-1

Ищете поверхностный фекальный насос, обеспечивающий высокую производительность? Обратите внимание на этот. Он отличается высокой производительностью – за час почти 8.94 куб

Благодаря максимальному напору в 8,5 метра насос может работать как над землей, так и ниже уровня поверхности.

Гидробак объемом в 10 литров повышает удобство работы, а специальная режущая насадка гарантирует, что проблем с засорами не возникнет. Приятно, что, несмотря на прекрасные характеристики, весит насос совсем немного – лишь 7,3 кг.

Достоинства:

  • качественная сборка;
  • хорошая режущая насадка;
  • прекрасно справляется с поставленными задачами;
  • отменный дизайн.

Недостатки:

серьёзный шум при работе.

3. SFA SANIVITE

Возможно, это не лучший поверхностный насос для грязной воды, но он безусловно является одним из таковых. Одним из достоинств является низкий уровень шума во время работы – 42 дБ, что можно назвать очень хорошим результатом. В час может выкачивать до шести тонн жидкости с примесями, а этого наверняка хватит даже для большой семьи и обширного хозяйства

Немаловажно, что один насос имеет до трёх водозаборных точек – это очень важно, так как позволяет подключить к нему, например, ванну, унитаз и раковину, не тратя лишние деньги на покупку нескольких устройств. Приятно, что насос работает с горячей водой – до +60 градусов, чем могут похвастать не все аналоги

Достоинства:

  • хорошая производительность;
  • три водозаборные точки;
  • бесшумная работа;
  • простота установки.

Недостатки:

из-за отсутствия фильтра при долгом просторе возникает неприятный запах.

Виды циркуляционных насосов

Специалисты различают два основных типа циркуляционных насосов, устанавливаемых в локальных отопительных системах. Каждый из них требует внимательного рассмотрения.

Сухие циркуляционные насосы.

Конструкция сухих циркуляционных насосов исключает контакт ротора электродвигателя с перекачиваемой водой. Рабочее колесо в этом случае отделено от ротора кольцами торцевого уплотнителя.

В качестве материала для них применяют:

  • высокопрочные смеси на основе прессованного углерода;
  • нержавеющую сталь;
  • износостойкую керамику;
  • оксиды алюминия и вольфрама.

Кольца прижимаются друг к другу пружинами. При движении они плотно притираются одно к другому. Тончайшая пленка воды, попадающей в зазор, служит дополнительным герметизирующим элементом конструкции. Насосы старого исполнения вместо торцевого уплотнения использовали сальниковую набивку, которую надо было периодически подтягивать или набивать заново по мере ее износа для восстановления первоначальной герметичности. Торцы современных моделей не требуют ремонта в течение 3 лет и более.

Устройство циркуляционного насоса с сухим ротором.

1. Вентилятор двигателя.2. Корпус двигателя с ребрами охлаждения.

3. Уплотнительный сальник.4. Крыльчатка.

5. Корпус помпы.

Особенности эксплуатации циркуляционных насосов сухого типа:

  • высокий КПД, достигающий 80%;
  • повышенный уровень шума, требующий установки оборудования в отдельное помещение;
  • жесткие требования к минимизации содержания в воде взвешенных твердых частиц, приводящих к абразивному износу уплотнений;
  • недопустимость длительной работы на холостом ходу без контакта с жидкостью.

Варианты конструкций и положения установки «сухих» насосов.

Горизонтальные насосы

Горизонтальные насосы имеют классический вариант монтажа, при котором рабочее колесо и двигатель располагаются на одном уровне. Приемный патрубок у них находится в торцевой части, а нагнетательный – на боковой поверхности корпуса.

Вертикальные насосы

Вертикальные насосы отличаются положением двигателя над рабочей частью. Приемный и выкидной патрубки у них обычно имеют одинаковый диаметр и располагаются на одной горизонтальной оси.

Блочные насосы

Блочные насосы характеризуются компактной конструкцией. Электродвигатель и рабочее колесо у них нередко монтируются в одном корпусе. Для них характерно торцевое расположение приемного штуцера и радиальное направление выкидного патрубка.

Мокрые циркуляционные насосы

Отличительной чертой мокрых насосов является непосредственный контакт ротора электродвигателя с перекачиваемой жидкостью. При этом вода играет дополнительную роль смазки трущихся поверхностей и охлаждения мотора. Токоведущие части в этом случае защищаются стаканом из нержавеющих материалов, отделяющим вращающийся вал от статора. При изготовлении ротора активно применяется керамика и графит. Корпус обычно выполняется из бронзы, латуни или чугуна.

Особенности циркуляционных насосов мокрого типа:

  • почти бесшумная работа;
  • минимальное техническое обслуживание;
  • длительный срок эксплуатации;
  • низкий КПД, который редко достигает 50%.

Современные модели имеют модульное строение, облегчающее ревизию и ремонт. Подводящие трубопроводы крепятся к насосу с помощью резьбы или фланцевых соединений. В связи с необходимостью равномерной подачи охлаждающей воды на подшипниковые узлы оборудование данного типа почти всегда монтируется в горизонтальном положении.

Устройство циркуляционного насоса отопления с мокрым ротором

1. Цельный стакан мокрого ротора.2. Керамический вал.

3. Мокрый ротор.4. Уплотнительное кольцо.

5. Крыльчатка помпы.6. Крышка.

Выбор циркуляционного насоса

Мы рассмотрели особенности конструкции насосов, их виды. Однако, существуют и другие параметры, на которые следует смотреть при приобретении насоса.

Маркировка

В самом начале необходимо посмотреть маркировку насоса, которая указана под его названием. Например, 32-50. Первое число означает присоединительные размеры – диаметр 32 мм. Часто насосы имеют в комплекте гайки нужных размеров, позволяющие быструю установку и снятие. Второе число означает высоту подъема воды, для нашего примера 5 метров. Имеются насосы для меньшей или большей высоты подъема воды.

Кроме этого, на корпусе насоса должна иметься табличка с указанием наибольшей нагрузки при определенных характеристиках. Под ними предполагается производительность. Для ее настройки в насосе имеются три положения регулятора. Это второй параметр выбора помпы.

Производительность

Все параметры циркуляционных насосов между собой взаимосвязаны. Производительностью называется объем воды, перекачиваемый насосом при наименьшей нагрузке. Чем больше производительность, тем насос для водоснабжения дома считается более качественным. Чтобы определить требуемую производительность, используется распространенная формула:

N / (Т2-Т1) = Q, где:

  • Т1 – температура воды в «обратке»;
  • Т2 – температура на «подаче»;
  • N – средняя мощность отопительного котла;
  • Q – вычисляемая производительность.

Средняя температура в «обратке» для примера будет 70 градусов, на подаче температура будет 95 градусов. Таким образом, мы примерно подберем необходимые характеристики насоса. Общепринято, что на каждые 10 метров трубы необходимо 0,6 метра напора, либо высоты столба воды. Кроме этого, имеются и готовые нормы.

Согласно этим нормативам, для каждых 10 квадратных метров площади отопления нужен всего 1 киловатт мощности. Если, например, мощность радиатора равна 200 ватт, то для такой площади требуется пять секций. Но такое число секций примерное, так как во многих случаях их число большое, взятое с запасом. Поэтому необходимо учитывать, что циркуляционный насос должен справиться с подводом воды к каждой батарее в доме.

Требуемая мощность

Необходимая для насоса электрическая мощность является такой характеристикой, на которую следует обращать внимание при приобретении. Часто этот параметр небольшой – не более 200 ватт

Мощность важна только, когда планируется постоянное применение насоса.

Внешние факторы

Кроме рассмотренных характеристик, при приобретении необходимо учитывать влияние внешних факторов на функционирование насоса. Это температура внешней среды, от которой зависит число тепла, нужного для обогрева помещения, и мощность. Часто внешняя среда влияет на помпу: если она замерзнет, то будет хуже работать, чем нагретая.

На мощность насоса влияет диаметр труб. Чем больше трубы, тем большая мощность требуется для перекачки воды. Если вместо воды применяется антифриз, то насос требуется мощнее, так как вязкость антифриза больше. Перечень насосов в продаже большой, и дает возможность выбрать насос для любой отопительной системы.

Чтобы насос справился с нагрузкой, нужно определить, будет насос работать постоянно или нет. Если нет, то не обязательно приобретать модель с большой мощностью. Если насос устанавливается в систему, где естественная вентиляция, то насос будет работать с большой нагрузкой. При выборе нужно смотреть на более мощные насосы. Если мощность будет недостаточной, то батареи будут малой температуры, а насос может выйти из строя.

Важность производителя насоса

Названий насосов циркуляции имеется много. Но большинство из них имеют одинаковые параметры. Если большие отличия есть, то они относятся к сроку службы и надежности. Наиболее распространенными сегодня стали такие марки, как Grundfos, Wester, Wilo и другие. Кроме этого имеется много китайских аналогов. Такие марки зарекомендовали себя как надежные и качественные насосы.

Дорогие известные марки насосов не создают шума. Узнать, работает насос или нет, можно только прикоснувшись к корпусу, или  послушав с близкого расстояния. Они долго служат, но имеют значительный недостаток – высокую цену, которая в два раза выше других моделей. Остальные марки стали средним вариантом, которые нормально функционируют, имеют приемлемые цены, надежные в работе.

О китайских насосах мнения потребителей во многом схожи: насосы через небольшое время начинают шуметь, в подшипнике ротора появляется люфт. Срок их работы иногда может достигать нескольких лет, но чаще всего они выходят из строя через несколько месяцев. Их приобретают только из-за небольшой цены.

Устройство циркуляционного насоса

Все аналогичные насосы включают в себя следующие элементы:

  1. Корпус с установленной «улиткой».
  2. Трубы, закрепленные на «улитке».
  3. Электрический двигатель с клеммами для соединения с сетью.
  4. Ротор – элемент конструкции, который вращается. Он засасывает воду с одной стороны, и нагнетает ее в трубы, в результате создается требуемое давление.

Устройство циркуляционного насоса

Применение насоса циркуляции позволяет решить многие проблемы. Если при естественном передвижении воды она в последней отопительной батарее холодная, а в других батареях, находящихся рядом, теплая, то при обратном ходе вода с небольшой температурой дает сигнал котлу на более интенсивную работу, даже на максимуме его возможностей. Если при разработке системы отопления были совершены ошибки, то отличие в температуре станет заметнее.

4 Как правильно подобрать насос?

Чтобы правильно подобрать циркуляционный насос для системы отопления, нужно учесть, что устройство должно отвечать определенным критериям:

  • продуктивность работы помпы;
  • давление помпы, напор;
  • условия работы;
  • внешние аспекты – уровень шума, размеры, обслуживание.

В последнем пункте выигрывает, несомненно, насос мокрого типа, он меньше и бесшумнее. Но с другими критериями следует разобраться.

4.1 Расчет производительности помпы

Производительность помпы подразумевает количество перегоняемого теплоносителя, его расход при  наименьшей загрузке устройства. Чем выше производительность, тем лучше.

Расчет насоса по критерию производительности можно по формуле: Q = N / (t 2 – t 1), где Q – искомая величина производительности,N – соответствует мощности отопительного котла,t1 – величина температурыжидкости в «обратке» контура, t2 – показатель температуры в подающем отсеке, после отопительного котла.

По этой формуле можно приблизительно выбирать параметры требуемого насоса. Считают, что на 10 м кольца контура необходимо примерно 0,6 м напора помпы.

4.2 Давление устройства

Давление аппарата – уровень, на который устройство сможет поднять воду в контуре отопления. Обычно этот параметр указывают в документах к механизму и на самой помпе.

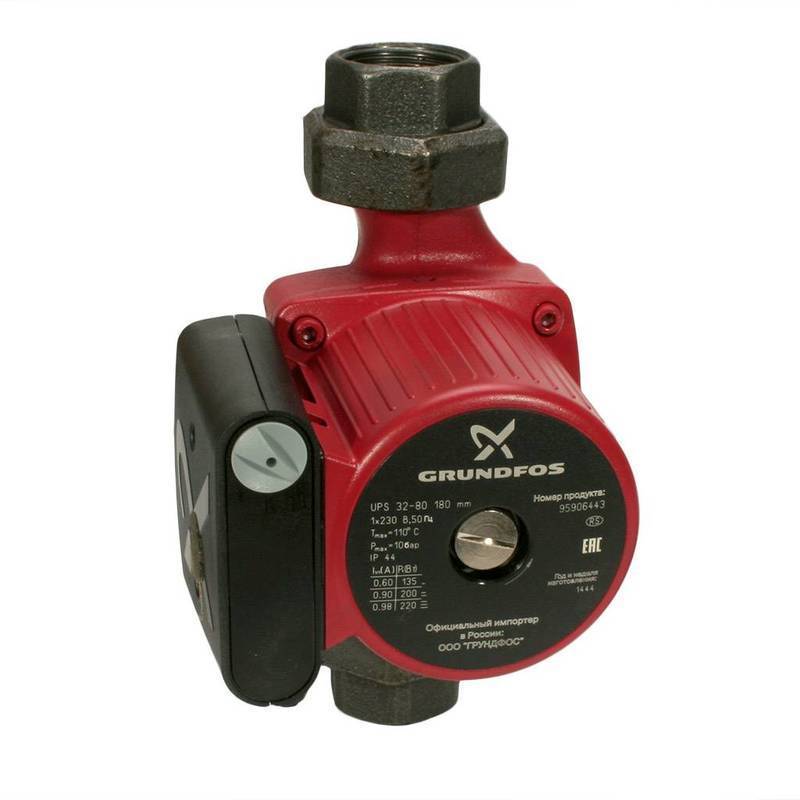

Например, насосы для отопления моделиGRUNDFOSUPS25-40. Цифры в этой марке означают:

40 – высота подъема жидкости – 4 м или 0,4 атм. давления

Эту величину берут во внимание в первую очередь, выбирая насос.
25 – диаметр присоединяемых труб – 25 мм. Обычно используют трубы диаметром 32 и 25 мм.

Поэтому, задаваясь вопросом, как правильно выбрать циркуляционный насос, следует брать во внимание полное название насоса. Он должен подходить по диаметру к трубам системы

На помпе указывают также потребляемую мощность, направление движения ротора, количество оборотов.

4.3 Внешние аспекты

Работа устройства и необходимое количество тепла зависят также от температуры окружающей среды. Неправильно подобранный насос может начать перегреваться, потому как может не справиться с чрезмерной нагрузкой.А значит,перед тем, как рассчитать необходимые параметры устройства, следует хорошо знать характеристики котла и отопительной системы.

Схема установки циркуляционного насоса

Для труб с большим диаметром циркулирующий теплоноситель будет большего объема и, следовательно, понадобится более мощный насос. Для теплоносителя из незамерзающей жидкости, как правило, помпа должна подбираться более производительная и надежная.

4.4 Расчет мощности

Мощность циркуляционного насоса для отопления зависит от площади помещения, которая отапливается. К примеру, площадь равна 200 м2. Чтобы в здании было тепло, придерживаются примерного соотношения: 1 кВт тепловой энергии на 10 м2. Следовательно, на данную площадь потребуется 20 кВт.

Далее следует рассчитать разницу температур на подающем и обратном контуре. Специалисты советуют в пределах 10ᵒС. Производят расчет мощности: 20:10=2.  Рассчитанный таким образом параметр и есть мощность помпы, измеряемая в м3/ч.

Расчет циркуляционного насоса производят также по параметрам количества необходимого тепла, сопротивления труб, расхода электроэнергии, предельного уровня температуры.

Как подобрать циркуляционный насос для отопления, чтобы сделать работу системы наиболее эффективной? Для правильного подбора следует учесть немало факторов, параметров и характеристик насосов и отопительной системы, а также внешних условий и ожидаемого результата. Можно также учесть отзывы о той или иной марке аппарата. К выбору подходят ответственно, ведь от него во многом зависит комфорт в доме.

Где поставить и правила монтажа

Место установки циркуляционного насоса — любое в системе, где его можно установить согласно правилам монтажа. Ранее, при установке пластиковых моделей, рекомендовалось ставить их в обратном трубопроводе — перед котлом. Но, в настоящее время, используется термостойкая пластмасса, которая и на подающем трубопроводе эксплуатируется годами. И с точки зрения движения жидкости, логичнее ставить насос так, чтобы он гнал теплоноситель в систему, а не «давил» в теплообменник котла.

При выборе места в системе отопления для установки циркуляционного насоса, необходимо учитывать правила его монтажа:

  • Насос надо располагать так, чтобы ось вращения была параллельно горизонту. Расположение под углом (даже очень небольшим) приводит к преждевременному выходу подшипников из строя.

  • При монтаже желательно разворачивать клеммной колодкой вверх. Это делается для того, чтобы конденсат не оказался в электрической части насоса.
  • При монтаже системы, перед циркуляционным насосом желательна установка грязевых фильтров. После того как попавший в систему при монтаже мусор будет удален, их лучше убрать. Они создают дополнительное сопротивление, что ведет к повышенным энергозатратам.

Правила монтажа несложные, но очень важно установить циркуляционный насос так, чтобы ось его вращения была строго горизонтальна. При отклонениях создается неравномерная нагрузка на вал, что приводит к быстрому выходу из строя
