Что из себя представляет сварочный аппарат для полипропиленовых труб?

Паяльник какой фирмы выбрать

Приступая к выбору паяльника следует обращать внимание на страну производителя и фирму, так как это напрямую отражается на соотношении цена=качество. Итак, паяльник для труб из полипропилена какой фирмы лучше всего выбирать:

  1. Первое место уверено занимают европейские бренды, прежде всего германские и чешские. Здесь следует отметить такие марки, как Kern, Rothenberger, Dytron, которые отличаются мощнейшими техническими характеристиками и продолжительным сроком эксплуатации.
  2. На второй позиции располагаются компании из Турции и стран СНГ. Огромным спросом пользуются такие фирмы, как Makina Plastik, Candan, Calde.
  3. Третье место занимают паяльники от китайских производителей. Популярной маркой считается Dexter. Однако, для профессиональной работы приобретать инструмент, сделанный в Китае, не рекомендуется, но для домашних целей он будет незаменим.

Инструмент сделанный в Китае не подходит для регулярной эксплуатации

Подбираем профессиональное оборудование

Если рассматривать профессиональные модели сварочных аппаратов, то в рамках этой категории можно увидеть большое количество устройств механического класса, а также аппараты электрогидравлического и электромуфтового типа. При принятии решения необходимо учитывать не только целевой диаметр трубы, но и ряд иных параметров устройства:

  • Полуавтоматический режим работы, которым отличаются агрегаты такого типа. В большинстве своем в конструкции предусмотрены сканеры, при помощи которых производится считывание штрих-кодов элементов, подготовленных для сварки. Подобная кодировка содержит необходимые характеристики для сварки.
  • Наличие возможности выполнять пайку конструкций в наклонном режиме.
  • Присутствие в комплектации электрического торцевателя, позволяющего обрезать трубы.
  • Наличие в оснащении электрогидравлического агрегата.

Если рассматривать недостатки, которыми обладают эти аппараты, то основным следует назвать их стоимость, которая начинается от 150 000 р. Если выбирается оборудование, предназначенное для сварки труб достаточно большого диаметра 50-60 см, то затраты на его приобретение составят не менее, чем 1 млн. руб.

Если говорить о других недостатках, которые присущи профессиональным моделям сварочного оборудования, то среди них следует выделить громоздкость и значительный вес.

Сварочный комплект Фора

Оборудование является продуктом турецкой компании и предусматривает разные варианты исполнения. Самой востребованный из бытовых моделей является аппарат «WELD 1500-2ST». Цена на него установлена производителем на уровне 3 000 рублей.

Оборудование для сварки труб из полипропилена Ростерм

Особенностью конструкции из полипропилена под маркой Ростерм является наличие армированного слоя на основе стекловолокна. По сравнению с алюминием такой слой может создаваться без необходимости выполнения зачистки. Для соединения таких труб используют ручные утюги традиционного исполнения. Скажем, это может быть модель «Roweld P40T», которую выпускает немецкая компания «Ротенбергер». Цена на этот аппарат начинается с отметки 10 000 р.

Лучшие производители сварочных аппаратов

CandanSturmValtecDytron

Рассмотрим некоторые из них:

Sturm— выпускает 2 вида ручных сварочных аппаратов на производственном объединении Энергомаш:

  • Энергомаш СТ-72180— имеет цилиндрический нагреватель, мощность 1,8 кВт. В комплекте идут 4 насадки и шестигранный ключ;
  • Энергомаш СТ-72170 — имеет мечевидную форму, мощность 1,7 кВт. В комплект входят набор насадок, защитные перчатки, рулетка, ножницы и отвёртка.

Candan — турецкий производитель

Наиболее интересная модель Candan СМ-01— мечевидной формы, мощность 1,5 кВт, имеет возможность использования одновременно трёх насадок. В комплект входят ножницы, рулетка и уровень для установки аппарата.

Dytron — чешская компания, которая специализируется на выпуске сварочного оборудования.

  • POLYS P-1— цилиндрическая модель, мощность 650 Вт. В комплект входят 3 колодочные накладки, ножницы и зажим.
  • POLYS P-4 — мечевидная модель, мощность 850 Вт, в комплекте также 3 насадки, зажим и ножницы.

Valtec совместная итальянско-российская компания, выпускает сантехнические приборы и контрольно-измерительное оборудование.

Модель VTp.799.0.016040 — мечевидная форма, мощность 1,5 кВт. В комплект входят рулетка, насадки, ножницы.

Монтаж компрессионным фитингом

Для проведения работ потребуются специальные фитинги с зажимными кольцами. В комплекте с ними идет обжимной ключ такого же диаметра. Небольшая пошаговая инструкция:

  1. подготовка поверхности включает обезжиривание, зачистку края, вырывание поверхности среза до прямого угла;
  2. синяя гайка надевается на подготовленную поверхность;
  3. обжимное кольцо располагается к отрезку утолщенным концом;
  4. после того, как конец до упора погружается в фитинг, зажимное кольцо максимально продвигают;
  5. синяя гайка уплотняется с помощью зажимного ключа.

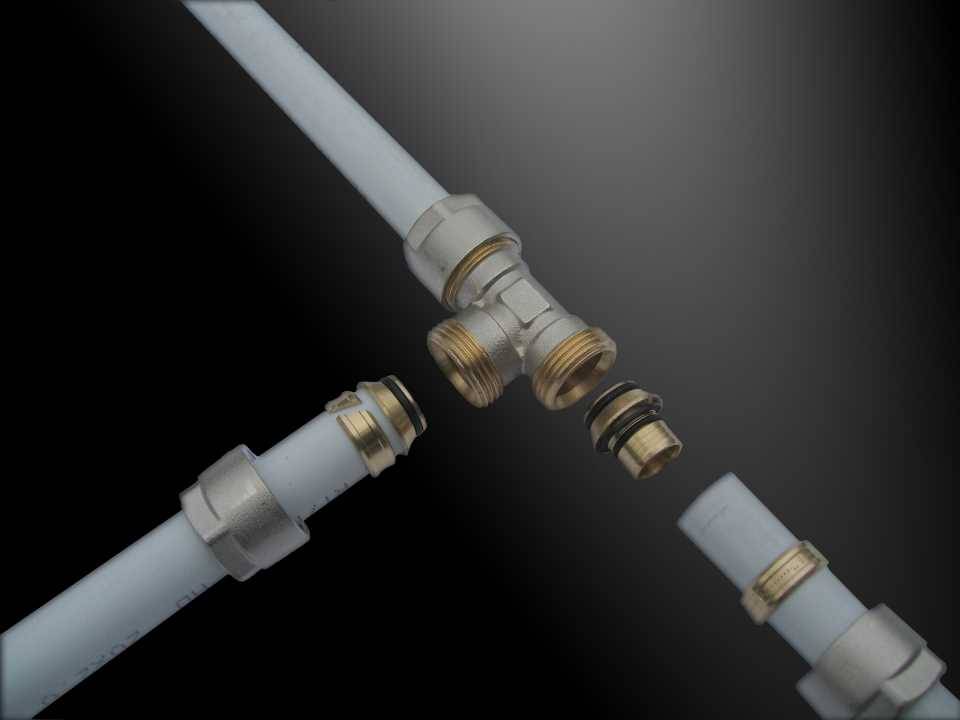

Монтаж полипропиленовых труб компрессионным фитингом

Такой метод сборки системы подходит для горячего и холодного водоснабжения.

Обращаем внимание на марку и производителя


множество моделей сварочного оборудования

Естественно, в продаже можно встретить культовые инструменты, которые имеются в арсенале любого профессионального мастера. Главная их особенность заключается в универсальности. Однако отсюда не следует делать вывод, что товары конкурентов уступают ему. Они всего лишь не предназначены для решения широкого круга задач. По этой причине выбирать сварочный аппарат следует, ориентируясь на такие параметры, как марка и страна изготовления.

Какой же сварочный аппарат подойдет для бытового использования?

Желательно выбирать модели чешского производства, так как они отличаются длительным сроком службы. Такой прибор обязательно имеется в арсенале мастеров, чья работа связана с монтажом пластиковых и полипропиленовых труб

Если же вы обычный потребитель, который решил своими руками собрать водопровод из пластика или пропилена, то вам следует обратить внимание на аппараты из Турции и Китая

Эти изделия более доступны, нежели чешские установки. Однако неясно, смогут ли они демонстрировать аналогичную эффективность в работе. Среди профессионалов сложилось плохое мнение о турецких изделиях. Что касается приборов, выпускаемых в Китае, то и здесь нет никакой гарантии, так как среди моделей встречаются и качественные, и откровенный брак. Кому-то везет найти аппараты, которые по качеству сравнимы с европейскими производителями, а кто-то сталкивается с откровенными подделками. По этой причине выбирать приборы для пайки пластиковых труб, изготовленных в Поднебесной, имеет смысл тогда, когда вы планируете использовать это оборудование для разовых работ.

Стыковое соединение

Особенность работы аппаратом стыковой сварки заключается в следующем. Полипропиленовые изделия должны быть одинакового диаметра и толщины. Торцы труб должны быть идеально зачищены и плотно прилегать друг к другу.

Они должны быть соосны и иметь возможность перемещения вдоль оси под действием мышечных усилий человека, электрических или гидравлических сил.

Технология

Сначала соединяемые торцы полимерных труб одновременно нагревают до температуры плавления пластика, затем плотно соединяют.

Расплавленный пластик из разных деталей взаимопроникает друг в друга при сжатии. В этом положении трубы фиксируют до полной полимеризации расплавленного слоя полипропилена. В результате получается монолитное неразъемное соединение.

Процесс выглядит очень простым, так оно и есть при работе с трубами малого диаметра. Но при использовании полипропиленовых изделий среднего и большого диаметра в обязательном порядке потребуется технологическое оборудование.

Только с ним можно обеспечить требуемую чистоту и точность торцов, соосность, необходимое давление для соединения стыка.

Оборудование

Аппарат стыковой сварки в частном домостроении используется редко, разве что при прокладке наружных инженерных сетей.

Внешне он выглядит, как станок. У него есть направляющие, по которым перемещаются хомуты с трубами. Они имеют винтовую или червячную передачу. Для фиксации полипропиленовых труб разного диаметра к хомутам прилагаются секционные вкладыши.

Кроме этого в комплект оборудования входит электромеханический торцеватель, который представляет собой двусторонний дисковый нож. Он одновременно производит зачистку торцов соединяемых труб.

Торцеватель обычно устанавливается на откидном шарнире, но может быть и съемным. Откидных шарниров бывает два, на втором располагается плоский круглый нагреватель. Если он один, то имеется приспособление для крепежа. Шарниры так же устанавливаются на направляющих.

На его место сдвигается нагреватель и устанавливается между стыками. Трубы должны плотно прижаться к нему, но без усилия. Затем производится нагрев стыков до заданной температуры.

На последнем этапе происходит процесс сжатия. Нагреватель убирают, изделия сдвигают навстречу друг другу по направляющим обеспечивающим их соосность. Требуемое давление создается механическим способом через червячную передачу, либо гидравлическим.

Оборудование стыковой сварки дорогое, используется при строительстве магистральных пластиковых трубопроводов среднего и большого диаметра.

Разновидности оборудования

Для спайки полипропиленовых элементов используют 2 основных типа сварочного оборудования:

  1. Ручные аппараты. Небольшой инструмент помогает выполнять работы, не имея специальных навыков. Такое устройство формирует надежные герметичные швы. Недостаток – невозможность соединять трубы большого диаметра. Это учитывают при выборе сварочного прибора. Преимуществами считают длительный срок эксплуатации, простоту в обслуживании.
  2. Механические агрегаты. Относятся к аппаратам профессионального типа. В отличие от предыдущего вида, могут скреплять элементы любых размеров. Формируют герметичные, прочные соединения. Профессиональные модели используют при монтаже труб диаметром до 200 см. Универсальный инструмент работает не только с ПВХ, но и с другими полимерами или металлами. Для пользования такими устройствами требуются профессиональные навыки: механический сварочный аппарат для полиэтиленовых труб сложен в применении.

Критерии выбора бытовых моделей

Популярны утюги и паяльники. Во время подбора учитывается продуктивность, температура нагрева, качество исполнения и число колодок в комплекте прибора

Принимается во внимание также цена

Мощность и температура

Возможности сварочного устройства зависят от мощности. При высокой продуктивности удастся быстрее нагревать и спаивать более крупные трубы, что повлияет на уменьшение времени монтажных работ.

Однако тратить лишние деньги на высокомощный агрегат для дома нецелесообразно по следующим причинам:

  • Продуктивность не влияет на качество соединений.
  • Увеличение скорости пайки из-за быстрого разогрева актуально только при большом количестве стыков. В домашних условиях освободившееся время, пока прибор нагревается, можно использовать для подготовки деталей.
  • Для мощных агрегатов требуется больше электрической энергии.

Продуктивность аппаратов подбирается под диаметр свариваемых труб. Для определения минимальной мощности нужно размер сечения в миллиметрах умножить на 10. Монтаж обычно выполняется приборами на 1,2 кВт.

На герметичность стыков влияет стабильность разогрева. Паяльное оборудование способно нагревать полимерный материал до температуры от 50 до 300°C. Однако пайка всегда выполняется при 260°C независимо от диаметра трубных элементов.

Сварочный аппарат для пп труб с LED-дисплеем

Новичкам рекомендуется использовать нормативные значения. Работать агрегатом с терморегулятором, маховик которого занимает устойчивое положение при выборе температуры и не смещается после легкого прикосновения.

У профессионалов же все действия отлажены. Нагрев и другие операции, специалисты выполняют интуитивно.

Более современные модели выпускаются с цифровыми табло, упрощающие выбор температурного режима. Однако высокотехнологичные устройства стоят больше по сравнению с аппаратами более простой конструкции.

Нагревательные насадки

Если приобретается оборудование с плоской греющей поверхностью, выбирается вариант, позволяющий сразу закреплять несколько разноразмерных насадок для паяльника полипропиленовых труб. Это позволит не тратить время на их смену при монтаже разветвленных инженерных коммуникаций.

Профессионалы советуют располагать греющие колодки максимально близко к торцу паяльника и по увеличению диаметра. Это упростит монтажный процесс. Набор с насадками можно дополнительно приобрести к головкам, входящим в комплект устройства.

Качественные колодки изготавливаются из материала с хорошей теплопроводностью. Такой металл позволяет быстро нагревать ПП части трубопроводных систем.

Все насадки имеют тефлоновое покрытие. Именно оно влияет на качество создаваемых соединений. Если используются колодки с плохим тефлоновым покрытием, к ним прилипает нагретый полипропилен.

Насадки на паяльник

При дальнейшей работе он начинает подгорать. Некачественное покрытие быстро стирается. Для выполнения дальнейших работ придется приобретать новый набор насадок.

В комплект обычно входят головки, диаметр которых составляет 20, 25 и 32 мм. Продаются также наборы с колодками 40, 50 и 63 мм.

Комплектация и удобство

Цена оборудования для сварки труб из полимерных материалов зависит от подбираемой комплектации.  Доступны три основных вида набора:

  • Экономный вариант, состоящий из сварочного агрегата, ключа для регулировки и инструкции. Некоторые производители дополняют его одной или двумя насадками.
  • Базовый вариант, реализуемый в компактном чемоданчике вместе с основными нагревательными колодками.
  • Полный вариант, продающийся в удобном кейсе вместе с дополнительными приборами. Это подставка, труборез, винты, отвертка, шестигранный ключ. В некоторые комплекты даже входит рулетка и верхонки (руковицы).

Инструмент для сварки пп труб

Удобно пользоваться паяльным оборудованием получится, если опорная часть прибора отличается устойчивостью. Ручка не нагревается и имеет не скользкое покрытие. Более качественные агрегаты оснащаются аварийной системой. В результате, предотвращающей перегрев аппаратов путем их отключения от электрической сети.

Цена и качество

Стоимость устройства для пайки полипропилена зависит от бренда, комплектации и вида прибора. На практике проверено, что хорошее оборудование выпускают зарубежные производители из Германии, Чехии и Турции.

Нередко также приобретаются устройства, изготовленные в России и Украине. Они примерно в 10 раз дешевле, чем германские или чешские модели. Для выполнения небольших объемов работ можно купить китайские аппараты. Недорогие модели продаются минимум за 15-20 у.е.

Sturm! TW7219

Сварочный аппарат является настоящим помощником для самоучек и профессионалов. Широко применяется в области сантехнических работ, быстро и надежно стыкует трубные системы. Расплавленный материал не прилипает к сварочным поверхностям. Имеется 2 ТЭНа, которые можно включать по отдельности. Диаметр насадок варьируется в пределах 20-63 мм. Устройство оборудовано специальной нагревательной панелью, которая фиксируется в паз кожуха. Мастеру легко работать с паяльником благодаря наличию подножки. Индикатор сигнализирует о нагреве машинки, автоматически отключается при достижении максимальной температуры.

Достоинствами аппарата являются:

  • Быстрый нагрев;
  • Богатая комплектация;
  • Низкая стоимость;
  • Качественное покрытие насадок.

Из минусов можно отметить:

  • Тяжелый вес прибора;
  • Слабые ножницы;
  • Шаткость подставки;
  • Непрочность рукоятки.

Разновидности аппаратов для сварки труб и их особенности

Существуют 2 основные типа аппаратов, которые наиболее часто используются в ремонтно-строительных работах:

  • Ручной. Этот рабочий инструмент, имеющий скромные размеры, что позволяет работать с ним даже без особых профессиональных навыков. Подобный сварочный утюг для полипропилена способен выполнять отличные герметичные швы, если диаметр имеющегося трубопровода не будет превышать 50 мм. Поэтому для работ с большими трубами такой инструмент не подходит, что необходимо учитывать при покупке. Среди положительных сторон ручных аппаратов стоит отметить их долговечность и неприхотливость в уходе.
  • Механический. Устройства более высокого уровня. Механические модели в отличие от ручных аппаратов позволяют работать и с полипропиленовыми трубами больших диаметров, выполняя качественные и долговечные герметичные швы. Отдельные профессиональные модели позволяют осуществлять монтаж труб диаметром до 2 м. Этот тип инструмента отличаются своей универсальностью, так как он может работать не только с полипропиленом, но и с другими пластиками и даже металлом. Главный его недостаток — необходимость обладания профессиональными навыками работы, так как в управлении инструмент достаточно сложен.

механический паяльник для полипропилена

Как пользоваться

Инструмент для пайки полипропиленовых труб — очень простой прибор, как по своему строению, так и по принципу работы. Но как пользоваться утюгом для полипропиленовых труб, чтобы работа получилась качественной?

Включите устройство для сварки труб и установите необходимую температуру (если на вашем приборе есть терморегулятор). Температура плавления зависит от толщины трубы, вы можете посмотреть эту информацию в интернете. Если на вашем аппарате есть индикатор нагрева, то дождитесь, пока он загорится (или погаснет, в зависимости от модели). Если индикатора нет, то подождите 10-15 минут, чтобы тэн нагрелся.

Если ваш тэн плоский, то приложите край трубы к нагретой поверхности, чтобы пластик расплавился. Если тэн цилиндрический, то на него нужно надеть насадку, соответствующую диаметру вашей трубы, и на насадку надеть трубу. Края так же должны расплавиться. Время нагрева и плавления трубы обычно написано в инструкции к прибору. Используйте качественные насадки, поскольку от них зависит равномерность прогрева

Важно равномерно прогреть каждую деталь, чтобы соединение получилось надежным.  После того, как вы нагрели детали, их можно соединить

Какие параметры является основными для выбора аппарата для сварки

Основными элементами аппарата для сварки полипропиленовых труб выступает нагреватель и матрица. Они отвечают за нагрев и соединение элементов конструкции между собой, в результате чего получается шов высокого качества.

Критерии выбора инструмента для сваривания пластиковых труб:

  1. Мощность — от 600 до 2000 Вт. Влияет на уровень производительности, в частности на скорость нагрева полипропилена (в зависимости от диаметра изделия). Чем показатель больше, тем быстрее происходит сваривание.
  2. Насадки (их количество и размер) — влияет на ширину диапазона диаметров полипропиленовых труб, которые можно соединять.
  3. Регулировка температуры — у разных производителей полипропиленовых труб отличается температура плавления материала (может варироваться от 220 до 260 градусов по Цельсию), так же на степень нагрева может влиять температура окружающей среды (например, зимой на улице). Поэтому лучше отдать предпочтение прибору с наличием температурной регулировки.
  4. Защитные функции — защита от перегрева и загрязнений убережёт от случайных поломок.

При выборе паяльника надо учитывать его мобильность и безопасность, а также форму нагревательного элемента. Она бывает:

  1. Мечевидная (утюг) — широкая пластина напоминающая меч, с зафиксированной на ней насадкой. Такой инструмент предназначен для стационарного использования на столе.

Мечевидный паяльник называется так из-за формы пластины, которая передаёт температуру матрице. Кроме того, при установке нескольких парных матриц, возможно, сваривать полимерные трубы с разным диаметром.

Инструмент рекомендован для стационарного использования. Этим паяльником удобно сшивать в легкодоступных местах. А также, возможна установка одновременно нескольких матриц.

Мечевидные сварочные аппараты

  1. Цилиндрическая — элемент нагрева в форме цилиндра. Рекомендуется для сварки при сложной развязке ПВХ трубопровода. Возможна стационарная работа, для этого в комплекте есть подставка.

Насадки на таких паяльниках цилиндрической формы, устанавливаются с торца, и крепятся на болты.  Так как, удалённость матрицы от начала цилиндра не имеет ограничений, то пайку трубы можно производить в самых трудных местах, например, около стены.

Возможно производить работы на различных участках открытого трубопровода, и в стационаре.

Цилиндрический сварочный аппарат

О типовых конструкциях

Держатели и нагревательные элементы размещаются внутри. Держатель изолирован, что позволяет сохранять одно положение инструмента во время работы. Нагревательный элемент отвечает за процесс плавления. Конструкция у всех аппаратов для сварки примерно одинаковая.

Если требуется сварка труб больших диаметров – берутся приспособления с довольно сложной системой, позволяющей управлять процессом пайки

Ведь важно сделать так, чтобы нагрев конструкции не был слишком сильным. Иначе трубка или муфта могут полностью расплавиться

Конструкции часто снабжаются защитными функциями, с помощью которых регулируется не только температура на рабочем нагревательном устройстве, но и время, за которое плавится труба или фитинг.

Температура вместе со временем привязываются к толщине стенке муфты и диаметру изделия.

Как правильно выбрать насадки

  • Для паяльников с меньшей производительностью надо выбрать меньший диаметр, которым обладает насадка. Маломощные приборы просто не способны прогреть слишком большие насадки. Перед покупкой паяльника надо убедиться в том, что эти два элемента в комплекте соответствуют друг другу.
  • Специалисты рекомендуют при выборе учитывать свои личные потребности. Профессиональным мастерам надо работать с насадками и с 10, и со 110 миллиметрами. В домашних условиях в основном интерес представляют только три варианта – 16, 24 и 32 мм. В этот размерный ряд укладывается любой домашний трубопровод. Бессмысленно приобретать насадки большего диаметра.
  • Важен и материал изготовления. Тефлоновое покрытие и хорошая теплопроводность – наиболее актуальные требования.

Чем больше насадок, тем лучше. Правда, стоит учесть, что цена растёт вместе с увеличением их размера.

Способы соединения полипропиленовых труб

При монтаже трубопроводов различного назначения применяются холодный и горячий методы спайки полипропиленовых систем, называемые диффузными. Полипропилен образует однородную структуру на молекулярном уровне.

Виды диффузной сварки:

  1. Сварка встык, когда расплавляются концы двух соединяемых отрезков. Такая технология применяется для полипропилена большого диаметра со стенкой не менее 4 мм. При диаметре до 6 см стыковая сварка не образует прочного контакта из-за небольшой площади диффузного проникновения.
  2. Для квартирных трубопроводов и теплосистем используется раструбная сварка, когда концы закрепляются с помощью специальных муфтовых насадок.

Разновидности фитинговых элементов:

  • угловые;
  • муфтовые;
  • врезные или переходные с одного диаметра на другой;
  • тройники.

Электрофитинговое оборудование для сварки пп труб позволяет производить соединение с помощью полиэтиленовых и полипропиленовых фитингов, выполняющих роль паяльника. К контактам, выведенным наружу, подводится электропитание, провод высокого сопротивления, находящийся на внутренней стороне фитинга, разогревается до температуры плавления, образуя прочный шов большой площади. Такой вид спайки часто применяется при монтаже наружных сетей. Переносные аккумуляторные устройства позволяют работать в любых условиях.

Холодная сварка пп труб производится с помощью клея, расплавляющего поверхностный слой на определённую глубину. После накручивания фитинга на размягченную поверхность образуется площадь контакта. Возможно соединение полипропиленовых труб без сварки с помощью резьбовых муфт.
