Дождеприемные лотки для отвода воды: Инструкция +Фото и Видео

Как правильно установить водоотводный лоток?

Перед началом работ по установке лотков необходимо вырыть котлован. Железобетонные желоба необходимо устанавливать на подушку из песка или забетонированную поверхность.

Укладывать лотки необходимо с помощью специальных крюков и крана. Сверху на лотки устанавливаются специальные крышки или решетки. На загородном участке лучше всего использовать решетки, которые могут быть изготовлены разной формы и материалов. Решетки выбираются такие, чтобы внутрь желобов не попадал мусор и листья.

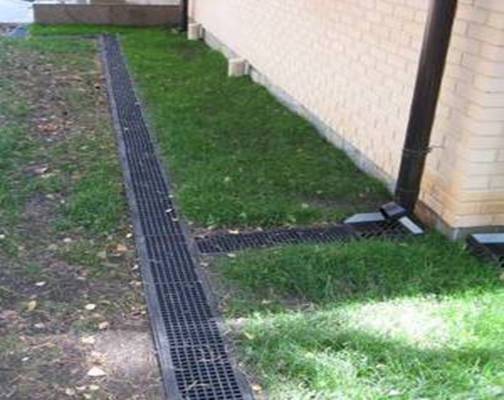

Установка водоотводных лотков

Перед установкой системы водоотвода, нужно изготовить проект, по которому будет происходить установка. Стоит помнить, что в водоотвод может попадать песок и мелкие камушки, которые могут засорять стоки, чтобы этого не происходило, рекомендуется устанавливать пескоулавливатели. Такие пескоулавливатели рекомендуется чистить примерно раз в сезон.

Для чего нужен отлив и водосток на крыше

Функциональное назначение водоотводов:

защита – отвод воды от стен и фундамента дома. В этом
состоит главное предназначение кровельного слива. Отсутствие приведет к
разрушению цоколя дома в течении 5-10 лет (в зависимости от глубины фундамента
и осадков). Дело в том, что талая и дождевая вода, сливаясь с крыши попадают на
фундамент. Далее она уходит в грунт, а это крайне нежелательно. Ведь грунт под
фундаментом будет размываться. Рано или поздно фундамент в месте подтопления
осядет, и стена дома даст трещину;

сбор дождевой воды с крыши. Дождевая вода отлично подходит
для полива. Если отвести трубу отлива в бочку, бак или емкость, можно
организовать постоянное наличие технической воды для полива;

декоративное украшение дома. Естественно, такую возможность
дает только отлив, выполненный своими руками.

Монтаж водосточного желоба своими руками

В особо сложных ситуациях, потребуется оформлять заказ деталей и для этого понадобятся чертежи.

Приведем пример монтажа канала компании Murol. Все требования и нормативные данные взяты со СниПов и ГОСТов.

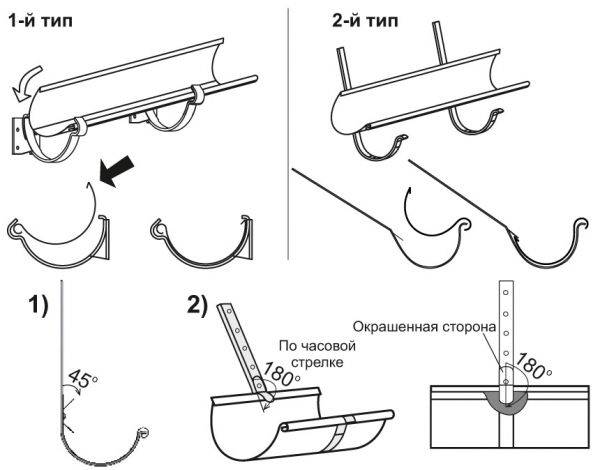

В первую очередь, нужно уделить внимание установке держателей. Для этого необходимо определиться с диаметром кронштейна

Для этого необходимо определиться с диаметром кронштейна.

Условие следующее — эта величина должна быть немного больше, чем размер окружности желоба. Интервал между крюками до 90 см, если же конструкция металлическая, тогда показатель можно увеличить до 1,2-1,5 м. Также не помешают вспомогательные крепления на углах.

На следующем этапе выбираем уклон. Оптимальный уклон желоба водостока на 1 метр составляет примерно 1-2 мм. Есть еще такой вариант — установите кронштейны водосточного желоба по углам, второй должен быть ниже. Затем возьмите веревку и натяните между держателями.

Благодаря такому не хитрому действию, Вы получите четкую линию для крепления остальных кронштейнов.

После фиксации крюков переходим к воронкам. Их количество зависит от площади крова (до 10 метров — 1, дальше больше)

Кроме того в этом вопросе обращайте внимание на угол склона

Срез крыши должен выходить на центр (не дальше) воронки, иначе водные стоки просто будут литься через края и на стояк будет направляться малая доля. Не лишними в конструкции станут и заглушки, которые сократят вероятность протекания до критического минимума.

Шаг установки кронштейнов

При желании или необходимости возможно создание специальных поворотных элементов. Благодаря этим вспомогательным деталям существенно уменьшиться площадь отводной системы.

В подобных условиях особенно пригодятся тройники и колени, которые будут обеспечивать распределение стоков и превратят его в слаженный и эффективный процесс. И в завершении устанавливается финишное колено.

Собственно, процесс монтажа не совсем простой как кажется. Браться за это дело самому или обращаться к специалистам — дело за Вами, а с нашей стороны необходимая помощь оказана.

Как рассчитать водосточные элементы

Определение необходимого количества элементов, требующихся для сооружения водосточной системы, происходит с учетом особенностей каждого конкретного случая. Все чаще при сооружении частных домов стараются использовать оригинальные конструкции, что накладывает определенный отпечаток и на расчет кровельных и водосточных систем. Однако определенные расчетные шаблоны существенно облегчают выполнение вычислений.

Существует очень простая схема расчета водостока двухскатной крыши, где длина скатов не превышает 12 м:

  • Желоба. Их метраж должен соответствовать длине карнизов. Линейное температурное расширение данных элементов не будет встречать никаких препятствий, поэтому параметры компенсационных расширений в данном случае можно опустить.
  • Желобные соединители. Так как желоба имеют длину по 3 м, то каждая 12-ти метровая линия обустраивается с помощью 3 соединителей.
  • Пара воронок. По количеству водосточных желобов.
  • Кронштейны. Чтобы подсчитать число крюков, необходимо поделить длину карниза на равные части, не превышающие 60 см. Перед этим потребуется сделать отступ от края на 50 мм.
  • Добавочные кронштейны. Установленная на углу здания воронка оснащается еще одним дополнительным держателем. Если воронка размещена по центру стены, таких держателей потребуется два.
  • Две пары желобных заглушек. Каждая ветка оформляется двумя заглушками.
  • Верхние и нижние колена, по 2 шт. Из них сооружаются отводы стояков.
  • Две короткие трубы, чтобы соединить колена. Они применяются в случае превышения свесами карниза параметра в 25 см. Отрезки труб отмеряют и обрезают по месту монтажа. Если ширина карнизного свеса менее 25 см, колена стыкуются напрямую друг ко другу.
  • Трубы под стояки. Для определения их длины замеряют расстояние от карниза до земли При этом производится вычитывание длины водосточного отвода и слива. Земную поверхность и стояк должно разделять не менее 20 см.
  • Крепежные кронштейны. Два из них потребуется обязательно: один – на нижнем колене, второй – на сливе стояка. Остальными крепежами оформляется каждое соединение водосточной системы, с шагом не менее 150 см.

Дренажные лотки

Прочные и долговечные, дренажные лотки SUPER DN и MAXI DN – оптимальное решение для эффективного отвода сточных вод. Компания комбинат «ЖБИ 11» предлагает обеспечение строительства качественными и надежными лотками для сооружения дренажного канала (в комплект поставки входят щелевые чугунные решетки). Наше выгодное предложение всем, кто планирует покупать блоки для отвода вод – это доступная цена на бетонные и железобетонные изделия с допустимой нагрузкой от 15 до 90 тонн.

Цены на дренажные лотки

Цены указаны в рублях, с учётом НДС (18%).

  • при условии 0,5% уклона — от 4 до 98 л/сек, — при условии 1% уклона — от 5 до 140 л/сек,длина желоба — от 1000 мм,
  • ширина желоба — от 250 до 400 мм,
  • высота желоба — от 230 до 410 мм,
  • сечение отводящего канала — от 198 до 881 см2,
  • масса 1 желоба — от 58 до 195 кг,
  • пропускная способность отводящего канала:

класс допустимой нагрузки:

— минимальный, А — 150 кН (до 15 тонн), — максимальный, F — 900 кН (до 90 тонн).

В зависимости от особенностей условий эксплуатации дренажных каналов и их необходимой пропускной способности, возможно применение железобетонных конструкций шириной 250-400 мм и высотой 230-410 мм. Универсальность данного типа ЖБИ позволяет купить бетонный желоб для обустройства отводных сооружений на различных объектах: городских улицах и скоростных магистралях, АЗС и СТО, промышленных объектах и аэропортах. Предлагаем узнать больше о современных методах производства изделий, а также стоимость лотка с решеткой от производителя, ознакомившись с материалами данного раздела.

У нас в продаже имеются следующие виды аэродромных плит:

А также лотки MAXI DN типов:

Где купить железобетонный дренажный лоток с решетками по доступной цене?

Как производитель, мы предоставляем возможность частным фирмам и государственным компаниям купить железобетонный дренажный лоток с решетками на самых выгодных условиях. Если Вы ищете высокое качество, доступные цены и оперативность выполнения заявкой на поставку партий любого объема, узнайте больше о предложениях комбината «ЖБИ 11» и ознакомьтесь с перечнем предоставляемых услуг.

Каким должен быть блок эффективной дренажной системы? Надежным, долговечным и недорогим. Именно такие элементы водоотводных системы мы и покупают у нас компании, которые ищут исключительно высокое качество при доступности цены бетонных изделий. Благодаря продуманной конструкции в лотках ЖБИ с решетками не накапливается мусор, а плотные стенки не бояться ни химических воздействий, ни низких температур.

Почему стоит заказать лотки на комбинате «ЖБИ 11»?

  • Мы изготавливаем блоки водоотводных каналов SUPER и MAXI по современной технологии вибропрессования, объединяющей 2 механических метода уплотнения.
  • Армирование выполняется сверхпрочным стекловолокном, что позволяет добиться идеальной гладкости внутренней поверхности.
  • Болтовое соединение и точность размеров каждого железобетонного блока гарантирует плотное смыкание элементов.
  • Повышенная прочность изделий и решеток обусловлена не только применением высококачественных марок бетона, но и наличием дополнительных стальных накладок, защищающих края конструкции от разрушения.
  • У нас самая доступная цена дренажных лотков, что сегодня может позволить себе только успешный производитель!
