Копка колодца для воды своими руками: подробная инструкция

Процесс выкапывания колодца

Приступим к непосредственному выполнению строительных работ. Вся работа делается полностью своими руками, при этом не стоит забывать о технике безопасности.
Видео а этой статье покажет весь процесс выполнения работы.

Первый вариант

Так выполнять работу можно, если у вас почва просыпается и вы не можете сделать сразу ямы в полную величину.

Итак:

  • На месте расположения будущего колодца осуществляем разметку таким образом, чтобы диаметр колодца превышал на 10 см диаметр применяемых колец из бетона. Яму выкапывают на глубину, позволяющую первому кольцу погрузиться не до конца. Над поверхностью земли должно остаться 8-10 см;
  • На тележке, высота которой также 8-10 см, бетонное кольцо подвозится к шахте и опускается вертикально. Не допускайте перекашивания кольца, поскольку это отразится на качестве всей конструкции. Затем помещаем следующее бетонное кольцо, осуществляя крепеж посредством трех скоб;
  • По центру делаем яму глубже на 80 см. Дальше яму вкруговую нужно обкопать, чтобы бетонное кольцо опустилось в грунт посредством своей тяжести. Если земля мягкая, то ее снимают сначала в центре кольца, если земля твердая, то ее убирают вначале под самим кольцом, чтобы ничего не мешало его опусканию. Затем, когда кольцо опустится и осядет, вынимают землю в центре;
  • Стыковка бетонных колец обеспечивается герметичностью при помощи прокладывания засмоленной веревки-пеньки, которую затем обрабатывают раствором на основе цемента и песка. Кольца опускаем в шахту до тех пор, пока на дне колодца не появится вода. Появившуюся воду с песком вынимают из колодезной шахты. Колодец в течение 12 часов будет заполняться водой;
  • На следующий день необходимо опять удалить воду из колодца. Чистку осуществляют до полного очищения воды. Затем колодец накрывают и не трогают в течение суток;
  • После этого опять выкачивают воду с песком, кладут на дно колодца фильтрующий гравий или щебень. Сначала 10-15 см мелкой фракции, потом 30-40 см гравия покрупнее. Допустимый уровень колодезной воды – 1,5 метра. Это больше одного бетонного кольца;
  • Расстояние между стенками ямы и колодезной шахты нужно засыпать смесью из гравия и песка, на поверхности земли закрепляют глиной и засыпают песком. Глина не даст попасть в колодец дождевой воде, а также талому снегу в зимний период времени.

Второй вариант

Такое выполнение работ прекрасно подойдет для почвы, которая не просыпается и вы можете делать работу открытым методом:

Сначала делаем отверстие в земле. Оно по диаметру должно быть больше кольца примерно на 50-т см;
Теперь следует подвезти второе кольцо и опустить его в яму. Для этого лучше всего применить кран. Это наименее безопасно. Хотя некоторые и делают блочные конструкции и при помощи их выполняют эту работу

Но при их изготовлении следует уделить особое внимание тих надежности. Ведь кольцо не так и мало весит;

Применение блоков для опускания кольца

  • Теперь надо положить по контуру уплотнительную ленту и после этого установить второе кольцо. Так делаем до самого верха;
  • Скрепление колец делается при помощи металлических скоб для колодца.

Как рыть колодцы зимой

Копание колодца зимой

Инструкция указывает, что иногда по ряду причин колодец лучше копать зимой.

Причинами для этого могут быть:

  • Самый низкий уровень грунтовых вод, значит, летом не высохнет.
  • Зимой проще найти рабочую силу.
  • Стоимость строительных материалов и самих колец значительно ниже.

Недостатками при этом могут быть:

  • Расчистка от снега дороги для доставки грузов.
  • Обеспечение строителей теплым жильем.

Известно, что в зимний период земля промерзает примерно на один метр, что отогреть не очень сложно или отбить молотками.

Последующие действия такие же, как в другие времена года. Шахту можно углубить на три кольца ниже, что даст возможность пользоваться водой круглый год, а вновь выкопанным колодцем можно будет уже весной пользоваться.

Герметизация швов

После установки колец надо сделать герметизацию швов. Это надо, чтобы верхние сточные воды не проникали в колодец.

Делаем герметизацию швов

Итак:

  • Делаем цементный раствор. В его состав входит песок и цемент. Для М300 применяем пропорцию 1/3;
  • Замазываем шов из нутри кольца при помощи шпателя;
  • После полного застывания некоторые рекомендуют обработать покрытие жидким стеклом.

Теперь вы видите, что цена вопроса питьевой воды в доме, не такая и большая. Самое главное следовать правилам выполнения работы.

Устройство колодца с бетонными кольцами

Разберемся, как копать шахту колодца. Будет рассмотрено два варианта проведения работ, каждый из которых имеет свои особенности.

Выбор способа зависит от грунта на участке, хотя можно начинать работы так, как это описано в первом разделе, а при необходимости продолжать по второй технологии. Ориентируйтесь по ситуации и делайте работу так, как проще и удобнее.

Рытье открытым способом

Открытый способ рытья более прост и удобен, так как в этом случае места в шахте гораздо больше. Инструкция по правильному проведению работ выглядит так:

Иллюстрация
Описание

Вначале делается небольшое углубление. Поверхность размечается так, чтобы диаметр ямы был примерно на 15 см больше наружного диаметра бетонного кольца.

Яма углубляется. Для работы используются лопаты с короткими ручками. Выбранный грунт подается ведром.
В процессе обязательно используйте уровень или отвес для контроля вертикальности стенок

Важно не отклониться в сторону.

Сооружается подъемник. Пошагово описывать процесс нет смысла, конструкция проста и хорошо видна на фото

Она состоит из прочного каркаса и воротка с ручками с двух сторон.
Если есть возможность привлечь подъемник, трактор или небольшой кран, то можно обойтись без этого механизма, хотя поднимать грунт проще всего именно таким приспособлением.

Грунт подается ведром. Помощник поднимает его на подъемнике и высыпает неподалеку.

Рытье проводится до водоносного слоя. Когда пода начинает прибывать достаточно быстро — вы добрались до пласта с водой. Работа продолжается до тех пор, пока вы не доберетесь до глины, так вы откроете водоносный горизонт полностью.
Если вода прибывает быстро, то нужно откачивать ее с помощью сливного канализационного насоса типа «Ручеек». Можно использовать более производительные дренажные варианты, которые не боятся загрязнений.

В шахту опускаются кольца. Кладется две трубы, на них ставится бетонный элемент. Затем воротками кольцо приподнимается, трубы убираются, и оно аккуратно опускается в яму.

Кольца ставятся так же до самого верха. Для защиты от проникновения грунтовых вод стыки замазываются цементным раствором или специальным изоляционным составом.
Наружная полость заполняется щебнем, а на уровне грунта делается замок из глины, он не будет пропускать влагу.

Процесс описан в видео.

Закрытый способ копания

Не будем разбирать этот вариант пошагово, он во многом похож на вышеописанный способ. Но есть и свои отличия:

ИллюстрацияОписание
Лунка углубляется на 20-100 см и сразу ставится кольцо. Это исключает осыпание грунта. Этот вариант используется, когда нужно пройти через плывун, в этом случае работа производится как можно быстрее, а стыки между кольцами заделываются специальным герметизирующим раствором, который быстро схватывается.
Грунт выбирается по всему периметру вручную. Благодаря этому нижнее кольцо постепенно опускается и добавляются верхние по мере необходимости.
Так ставится кольцо за кольцом, пока мы не доберемся до водоносного горизонта. Процесс длительный и усложняется недостатком места внутри бетонного кольца.
Вода несколько раз откачивается, чтобы избавиться от песка и грязи. Все просто, с работой справится и начинающий мастер.

Как защитить источник от верховодки

Чтобы в колодец не попадали грунтовые воды с поверхности и песок, нужно сделать два действия:

  1. Установить донный фильтр. Для этого на дно ставится деревянный щит со щелями или настилается геотекстиль. На него насыпается слой щебня или гравия слоем 15 см. Поверх насыпается еще один такой же слой из крупных камней или шунгита (черные камни, очищающие воду);

Простейший донный фильтр защитит от верховодки

  1. Вокруг колодца делается глиняный замок. Снимается грунт на расстоянии около 40 см и глубине в 30 см. Укладывается глина слоем в 20 см и хорошо утрамбовывается. Сверху засыпается земля.

Глиняный замок вокруг колодца

Нюансы залегания грунтовых вод

Водоносные горизонты залегают часто на нескольких уровнях. Как правило, самый верхний из них располагается недалеко от поверхности почвы. Этот слой получил название «верховодка».

Он нередко загрязнен микроорганизмами, имеющимися в канализационных стоках, или химическими веществами, применяемыми при выращивании культур в сельском хозяйстве, и другими компонентами, причем, нередко такими, что могут нанести вред здоровью людей.

Таким образом, для питания колодцев верховодка категорически не подходит, за исключением тех случаев, когда воду из них планируют применять для технических нужд или для полива огорода, сада. Также нужно учитывать, что объем водных масс в источнике в зависимости от сезонных колебаний может значительно изменяться в меньшую или большую сторону.

Если выполняется копка колодцев, эту работу следует делать на горизонт, содержащий грунтовые воды. Такой пласт всегда располагается ниже, чем верховодка. Обычно воды в нем безнапорные и по этой причине их уровень в колодце будет таким же, что и в водоносном слое.

Когда выполняется обустройство гидротехнических сооружений, всегда необходимо отсекать грунтовые воды от пластов верховодки для того, чтобы они были защищены от возможности загрязнений. Ниже них залегают артезианские источники.

На такие глубокие горизонты колодцы не выкапывают, поскольку обустройство скважин получается очень дорогим удовольствием. Кроме этого, для подобных работ необходимо получить разрешение на то, чтобы пользоваться водными ресурсами. Артезианские воды являются напорными. По этой причине их уровень в скважине всегда располагается выше, чем в горизонте, а значит, нельзя исключить фонтанирование жидкости.

Выбор типа сооружения

При сооружении колодца своими руками важно правильно определить размер котлована. Его объём и габариты зависят от выбора типа сооружения и материалов для его устройства

Так, выделяют трубчатые и шахтные колодцы. Первый тип ещё называется скважина-игла или абиссинский колодец. Однако такую скважину вручную выкопать не получится, поскольку его бурят при помощи специального оборудования. Размеры и глубина таких скважин минимальны, зато объёмы воды достаточны для обеспечения нужд проживающих.

Проще всего своими руками выкопать шахтный колодец. В этом случае размеры котлована больше, чем у трубчатых конструкций. При этом объём добываемой за день воды (дебет сооружения) достаточный, чтобы покрыть суточные потребности в питьевом и хозяйственно-бытовом  водоснабжении частного дома. Копание можно выполнять своими руками при помощи лопаты. Однако самому справиться не получится, нужны помощники, чтобы производить подъём грунта на поверхность вручную.

Кроме этого сделать своими руками шахтный колодец можно с использованием следующих материалов:

  • пластиковые кольца позволяют получить герметичное и долговечное сооружение, такие конструкции можно легко вручную (без использования крана) опустить в котлован;

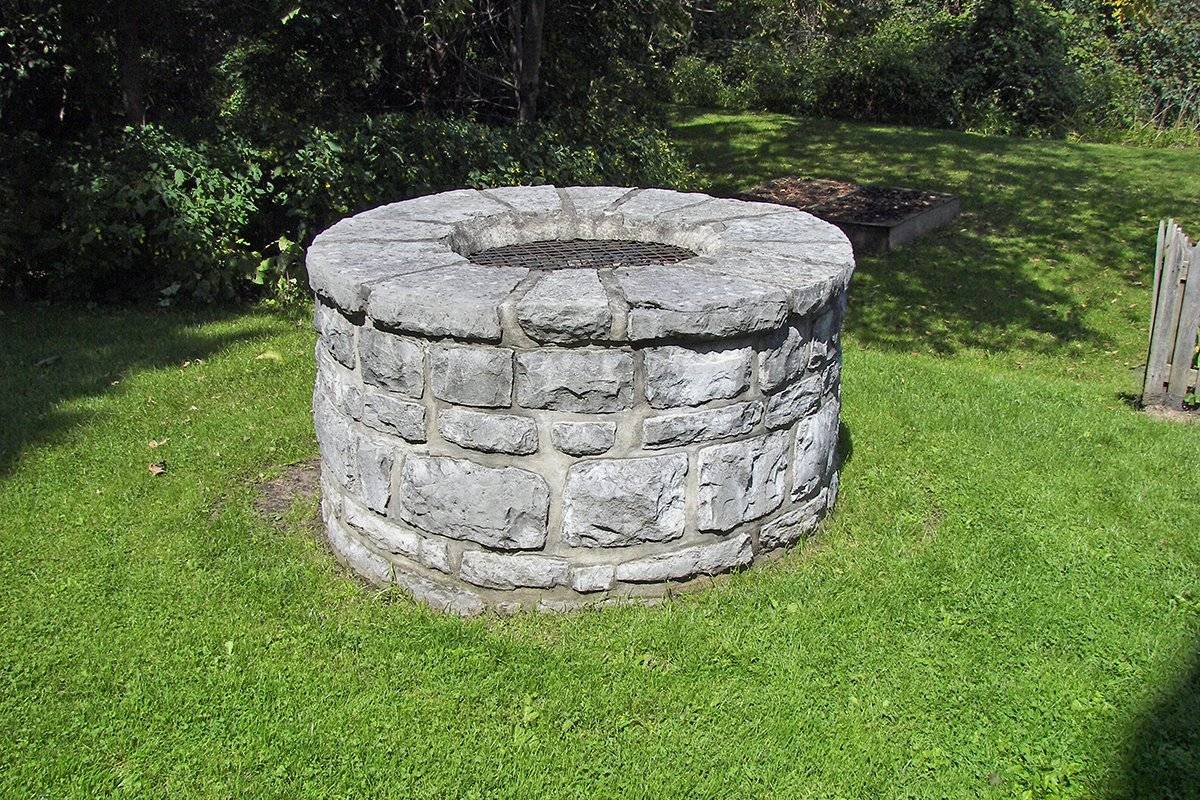

  • кирпич и камень: большой объём работ, их длительность и низкая герметичность сооружения привели к тому, что такой вариант сейчас почти не используется;
  • железобетонные кольца – это не менее долговечные сооружения, чем из пластика, их чаще всего сооружают своими руками на загородных и дачных участках;
  • деревянный колодец: такие конструкции также почти не применяются из-за большого объёма работ, низкой долговечности и герметичности водозабора.

Этап подготовительных работ

Прежде, чем самому приступать к обустройству колодца на участке возле дома, необходимо определиться с конструкцией, изучить технологию процесса и ознакомиться с правилами безопасности.

Конструкция

На рисунке изображено устройство колодца с шахтой из бетонных колец.

Пример простой конструкции колодца

Пояснения к рисунку:

  • А — надстройка, обеспечивающая защиту от проникновения мусора (оголовок);
  • В — гидроизоляционный замок из глины;
  • С – донный фильтр из гравия, как правило, трехслойный. Первый — из крупных фракций размером 15см, средний – 10см, нижний — из мелкого щебня;
  • D – верховодка;

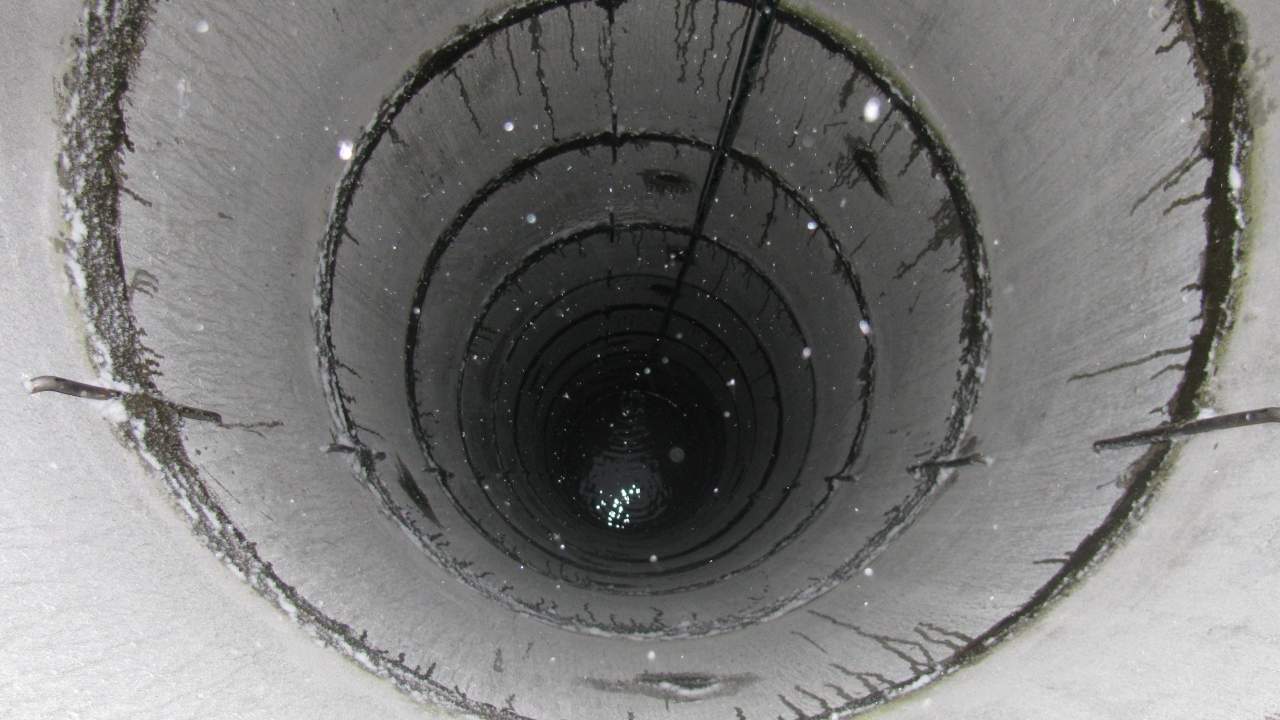

  • Е – ствол шахты из ЖБИ колец;
  • F – водоносный слой.

Шахта колодца бывает кирпичной, каменной или деревянной. Она может уходить на глубину до 10-15 метров, но встречаются конструкции, дно которых находится на 30 метров ниже уровня земли. Если оно вязкое, сооружается деревянный настил, и уже сверху него организуется донный фильтр.

Заметим, что мы привели схему устройства на основе ЖБИ колец, поскольку такая конструкция наиболее оптимальна.

Необходимые материалы

Для работы понадобится подготовить следующие материалы:

несколько ЖБИ колец, их количество зависит от глубины шахты, стандартные размеры показаны на рисунке;

Размеры колец

  • материал для донного фильтра (гравий мелких и крупных фракций);
  • скобы (с их помощью будут скрепляться кольца);
  • ингредиенты для цементного раствора, которым будут замазываться швы.

Общая цена на материалы покажет, во сколько обойдется строительство колодца с бетонными кольцами(при условии, что копать его, а также выполнять другие работы, вы будете самостоятельно). Естественно, что стоимость существенно возрастет, если всю ручную работу станет выполнять бригада строителей.

Необходимо сразу предупредить, что вес ЖБТ колец довольно внушительный, и без посторонней помощи переместить их и установить не получится. Если вам некого позвать на помощь, то придется нанимать работников или обратиться в строительную организацию, специализирующуюся в этой сфере.

Заметим, что такое удовольствие не дешевое, например, в городе Выборг вырыть яму под шахту и организовать колодец глубиной 9 метров обойдется около 70 тысяч рублей.

Инструменты

С учетом, что земляные работы будут проводится без использования спецтехники, следует заранее подготовить:

  • несколько лопат и ведер;
  • треногу с установленным на нее подъемным механизмом;
  • лестницу и веревку.

Канализационные колодцы

Канализационный колодец на загородном участке обеспечивает сбор стоковых вод.

Канализационный колодец

Он может быть:

  • В виде простой сливной ямы.
  • В виде септиков с различным количеством камер.

И тот, и тот тип , как правило, сооружается при помощи железобетонных колец.

Рассмотрим:

Глубина не должна быть менее 2 м.

  • Диаметр может быть любым, но не менее 80 см.
  • Кольца в конструкцию устанавливаются при помощи специального оборудования.
  • Используются для канализационного колодца кольца, которые применяются для изготовления колодца на воду.

В качестве фильтра используют:

  • Песок.
  • Гравий.
  • Щебень.

Копка канализационных колодцев может выполняться:

  • Подручным инструментом — лопатой.
  • Экскаватором — самый быстрый и простой способ.

Можно воспользоваться услугами государственных фирм или частных организаций, которые за определенную плату в короткие сроки соорудят на загородном участке колодец.

Определяем глубину водного пласта

Определить глубину залегания воды можно при помощи специальных геофизических приборов. Правда, далеко не у каждого домовладельца имеется такая аппаратура, и не каждый умеет с ними обращаться. Для определения глубины залегания водоносного горизонта понадобиться обратиться в ближайшую организацию, специализирующуюся на устройстве гидротехнических сооружений.

Конечно, услуги специалиста-геофизика будут стоить определённых денег, но это позволит избежать ошибок в определении места заложения колодца.

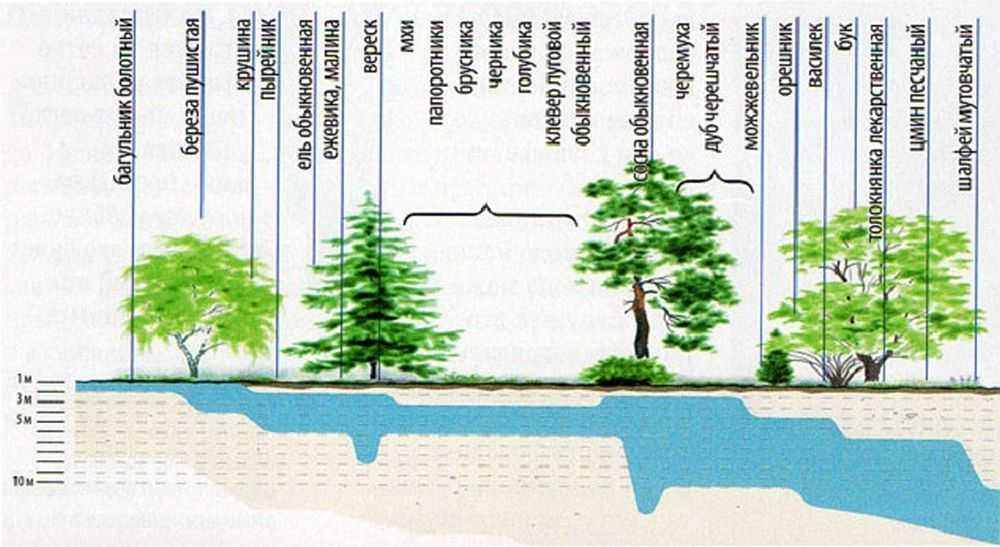

Проще всего это можно сделать, рассмотрев состав трав, деревьев и кустарников, произрастающих на вашем участке в диком состоянии. Каждый вид растительности требует определённого обеспечения водой.

В местах близкого расположения воды над землёй появляется лёгкий туман. Над такими местами в траве любят роиться мошки и комары. Здесь проще всего выкопать колодец самостоятельно, без привлечения землеройной техники.

Допустим, если одни травы любят засушливые места, то другие произрастают исключительно на влажных участках, с высоким уровнем подпочвенных вод. С помощью представленной таблицы можно определить уровень залегания воды по произрастающим на участке растениям.

РастенияГлубина залегания грунтовых вод в метрах
Рогоза0 — 1
Тополь черный0.5 — 3
Камыш песчаный1 — 3
Лох1 — 3 (до 5)
Сарсазан0.5 — 3 (до 5)
Полынь метельчатая3 — 5 (до 7)
Чий блестящий1.5 — 5 (до 8)
Солодка голая1.5 — 6 (до 10)
Полынь песчаная3 — 5 (до 10)
Люцерна желтая4 — 10

Можно попытаться найти воду и при помощи лозоходства, или по научному, биолокации. Правда, для этого требуется определённый опыт и навыки, да и настоящую виноградную лозу в средней полосе России найти затруднительно. Но её могут заменить две медные проволочки, согнутые под прямым углом.

Если, идя по участку, держать их в расслабленных руках параллельно друг другу, то в месте близкого подхода воды к поверхности, они должны пересечься. Также следует понаблюдать за участком летом, на восходе солнца.

Безопасность при работах

Копка колодца (своими руками или бригадой) — работа тяжелая и опасная, особенно после того как вкопаны первые три кольца. Ведра приходится вытаскивать лебедкой, воротом или при помощи блока, а оно тяжелое. Может оборваться — или веревка или ручка может не выдержать. Потому необходимо соблюдение правил безопасности:

  • Работающий внизу должен надевать на голову каску.
  • Ведра должны иметь мощную ручку, лучше — приваренную, из толстой проволоки в несколько слоев.
  • Привязывать ведра на прочный канат, на конце которого закреплен мощный карабин с надежной системой фиксации.
  • Периодически проверять состояние веревки, ручки ведра и карабина.
  • При подъеме ведер работающий внизу должен находится с противоположной стороны.
  • Работать внизу поочередно.

Поверьте, меры предосторожности не лишние. Лучше перестраховаться

Как копали колодец: фото-отчет

Рыли по первому способу — сразу ставили кольца. Работали три человека, поочередно меняясь: внутри дольше чем на «одно кольцо» никто не оставался. Это коротко все нюансы. Остальное — по ходу дела.

Сначала завезли кольца и разложили на участке. Из деревянных дощечек специальной формы собрали нож.

Получилось кольцо, по размерам которого и начали обкапывать выбранное место.

На это кольцо уложено первое бетонное кольцо. Грунт сначала только отбрасывался — пока глубина позволяла.

Поставили второе, промазали швы внутри и снаружи, пошли копать дальше.

Второе кольцо установлено

Когда второе ушло в уровень с грунтом, Поставили треногу с лебедкой и блоком. Так подымали-опускали копщика и ведра с породой.

Тренога поставлена перед установкой третьего кольца

Вот теперь: один копает, второй на лебедке «крутит», третий — отваливает грунт. На той же лебедке опускали в шахту колодца.

Поехали))

Закопали шестое кольцо и после этого появилась вода. Если смотреть по грунту, получилось так: чернозем, песок, глина, водоносный песок. Это значит, что слой, где протекает вода отделен плохо проводящей верховодку глиной. Это очень хорошо — вода должна быть хорошая, как потом и оказалось.

Видны проблески воды

После этого установлены еще три кольца. Одно оставлено на конец августа, когда вода будет пониже, опустим колодец еще на метр. далее процедура стандартная — моем стенки, откачиваем воду. Так раз шесть — семь. После седлали оголовок на колодце и установили всю начинку — ворот, дотянули из дома кабель, поставили розетку. В планах — завести воду в дом.

Скважина или колодец – кто кого?

Колодец – старинный способ добычи воды, известный человеку еще с древних времен, а вот скважина – «дитя» технического прогресса, быстро завоевавшее популярность среди владельцев загородных домов. Казалось бы, эффективный «новичок» должен был быстро и полностью вытеснить «старичка»… но не тут то было! Почему же люди продолжают активно возводить водяные «домики»?

Если поверхностно сравнивать между собой колодец и скважину, то последняя явно в выигрыше׃ для ее бурения используют спецтехнику, вместо широкой шахты в землю вставляют трубу небольшого диаметра (8-22 см), а вся работа по обустройству и установке оборудования занимает всего несколько часов.

Вот этот популярный среди самоделкиных источник воды и сравним с колодцем. Выходит, что скважина в песок явно не в фаворе׃

  • Срок ее работы небольшой – в среднем до 5 лет
  • Чистить водопровод очень тяжело из-за малого диаметра труб
  • Скважина часто забивается
  • Ее запас воды небольшой (150-200 л в день)

А вот если выкопать стандартный колодец, то вы получите:

  • Долговечный источник воды (срок службы – от 50 лет)
  • Всегда большой водный запас (в среднем 25 куб.м.)
  • Просторная шахта удобна для проведения профилактических работ

Стоимость обустройства колодца зависит от его типа, поэтому рассмотрим возможные варианты водных «домиков» на вашем участке.

Кто на что горазд: обзор всех видов колодцев

Сам по себе любой колодец представляет широкую шахту, которая достигает подземных вод, пригодных к употреблению человеком. Обычно его глубина не превышает 10 м, хотя по сей день существуют старинные колодцы-рекордсмены, где дно размещается на отметке в 30-35 м.

В зависимости от расположения водного запаса различают:

  • Ключевые колодцы

    Главным условием для строительства этого вида водяного «домика» является наличие водных ключей на участке, которые могут бить из-под земли или же ниспадать со склона. На месте нового водообразования и обустраивают ключевой колодец, соответственно, восходящего или нисходящего типа.

    Если на вашем участке есть водяные ключи, то вам несказанно повезло. Это самый дешевый и простой метод выкопать колодец, поскольку его глубина не превышает 1,5-2 м (обычно одно бетонное кольцо).

  • Шахтные колодцы

Их глубина значительно больше (до 15 м), так как они рассчитаны на добычу подземных водных источников. Шахтные колодцы собирают воду двумя способами: через днище шахты – ключевой тип, через боковые стенки и дно – сборный тип.

Конструкция такого водяного «домика» также может быть разной. Если дно колодца достигает самого нижнего уровня найденного под землей водяного пласта, то его называют совершенным, в том случае, когда его нижняя плоскость лишь касается запасника с водой, то его величают несовершенным. Разница между ними заключается в объемах запаса: совершенные колодцы обустраивают для крупной вододобычи, а несовершенный – для стандартных и малых нужд в хозяйстве.

Последний вид водяного «домика» самый распространенный, поэтому на его устройстве мы и остановимся подробнее. Выкопать такой колодец можно разной формы, все зависит от вида материала, из которого строятся стены шахты. Из кирпича и деревянного сруба формируют квадратные, а из монолитного бетона или заводских бетонных колец – круглые подземные туннели.

Легче и быстрее всего для прокладки шахты в земле использовать круглые заготовки из бетона, которые для удобства снабжены соединительными скобами, надежно фиксирующими соседние элементы связки между собой.

Теперь давайте приценимся и узнаем, во сколько обойдется обустройство стандартного шахтного колодца (глубина 8 м, диаметр – 1 м) с помощью бригады рабочих (2-3 человека):

  • Потребуется 8 шт. заводских колец для шахты, стоимостью по 65$ каждое (средняя стоимость). Итого – 520$.
  • За работу мастера берут за вставку одного кольца тоже 65$. Итого – еще 520$
  • Крышка для колодца и навес обойдется от 100$

Из подсчетов видно, что вся работа вам обойдется от 1140$. Хотите сэкономить? Можно реально уменьшить эту сумму вдвое, если взяться и на пару с 1-2-мя добровольными помощниками выкопать себе колодец самостоятельно.

Проект и функции колодца

  • Перед началом строительства сооружения необходимо составить проект. Его можно выполнить самостоятельно, скачать из интернета. Он состоит из нескольких этапов:Общие положения. Включают в себя инженерно-геологические данные, технические показатели, преследуемые цели. На этой стадии решается, какую функцию будет выполнять конструкция:
  • Если она выступает только в качестве декора, то останется выбрать подходящее место для установки, определиться с материалами строительства, облицовкой.
  • Для криницы, которая будет использоваться для дренажа, проводят гидрогеологические исследования грунта. Если он водопоглощающий, устанавливают фильтрующие модели, там, где влага впитывается плохо – накопительные.
  • Скважины, служащие источником воды (водопроводный вариант), также требуют предварительных исследований, связанных с определением глубины залегания водоносного горизонта.
    2. Графическая часть. Состоит из чертежей основных узлов, внешнего вида постройки, плана кровли, если таковая имеется, рекомендаций по отделке, применяемых технологий, расположения осветительных приборов, электроточек (розетка, лампочка).
    3. Спецификация. В нее входят используемые для строительства материалы и оборудование

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
