Насосы для канализации

Какие критерии учитывать при выборе

Выбор насоса для кнс с измельчителем зависит от показателей мощности, максимальной степени напора, параметров среды, материала производства корпуса, дополнительного функционала.

Объем перекачиваемых стоков

Если дом частный или дача, то откачка проводится нечасто. Нужно использовать погружной или поверхностный насос, который устанавливается в туалет и перекачивает 20-100 литров в час. На производственные предприятия приобретают промышленный канализационный насос, который перекачивает 400 литров в час.

Материал корпуса

Корпус оборудования производится из металла, что обеспечивает ему устойчивость к механическим повреждениям. С внешней стороны корпус имеет окрашенное покрытие, защищающее его от коррозии.

Диаметр выходного отверстия

От диаметра входного и выходного отверстия зависит скорость перекачивания жидкости и пропускная способность по отношению к твердым частицам. На корпусе оборудования есть маркировка.

Если написан цифровой код без букв, то устройство перекачивает воду с включениями, диаметром до 5 миллиметров. Буква Ф на корпусе свидетельствует о возможности перекачивания жидкости с включениями, диаметр которых составляет 35 мм.

Если маркировка имеет букву Н, то насос может полноценно работать в агрессивной среде.

Уровень безопасности

Погружные насосы имеют встроенную систему, которая прерывает работу при отсутствии в резервуаре воды. Если до дна емкости остается 2 миллиметра, то оборудование отключается, что исключает возможность короткого замыкания и обеспечивает безопасность человека.

Как работает фекальный насос?

Отличие фекального насоса от дренажного состоит в том, он может откачивать стоки с крупными частицами и волокнистыми включениями. Фекальный насос имеет измельчитель, который и позволяет перемалывать туалетную бумагу, средства гигиены, полиэтиленовые пакеты и так далее. Цена фекального насоса гораздо выше, чем у дренажного, но и задачи у него специфические. Другим насосам не под силу справиться с выгребной ямой или большой лужей. Но и для фекальных насосов существуют свои ограничения:

  • Нельзя откачивать жидкости с содержанием стекла или камней. Такие жидкости могут вызвать повреждение насосной части.
  • Насос должен быть полностью погружен в воду. Это необходимо для оптимального охлаждения двигателя.
  • Поплавковый выключатель должен иметь достаточно места для нормальной работы.

Фекальный насос фирмы ESPA

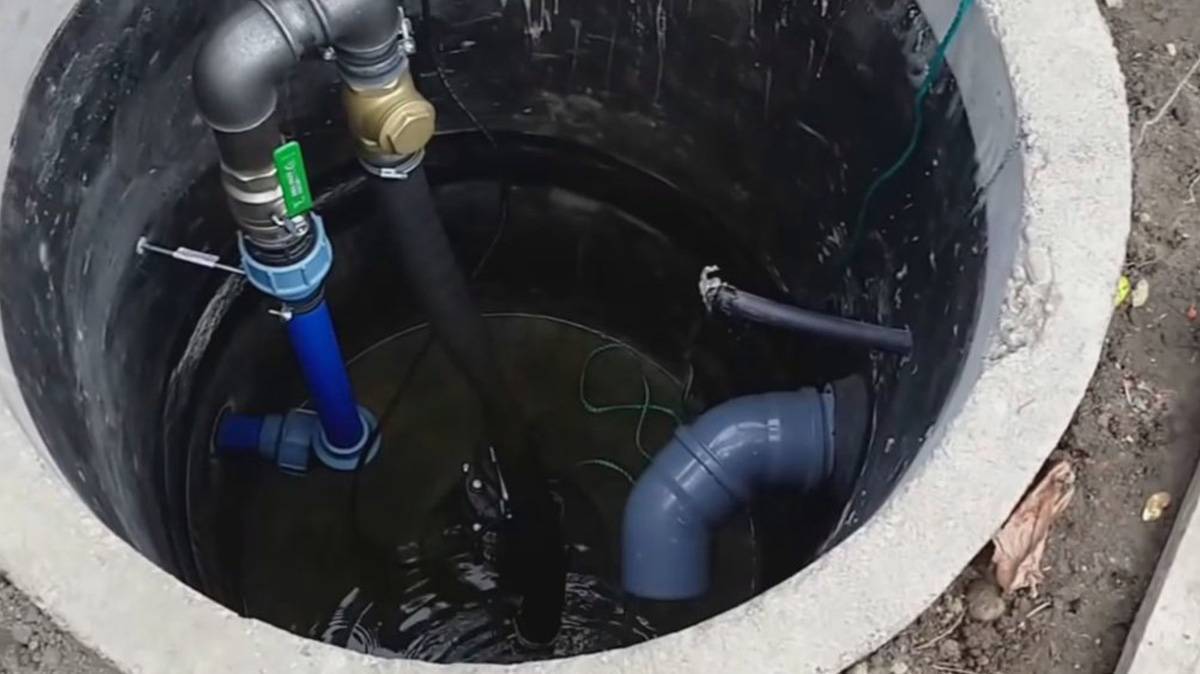

Установка фекального насоса.

Фекальный насос устанавливается по тому же принципу, что и дренажный. Но здесь есть свои нюансы:

  • Диаметр напорной магистрали будет гораздо больше (1,5 или 2 дюйма). Меньший диаметр подключения вызовет потери производительности и напора.
  • Обязательна установка УЗО. Это устройство защитит насос от пробоя на корпус.
  • Следует выбирать для крепления более прочный трос. Думаю тут не нужно объяснять. Никому не захочется доставать насос руками в случае обрыва.

Основные разновидности

При всем многообразии моделей такого оборудования, они делятся на несколько категорий:

  1. Агрегаты в погружном исполнении производятся из материалов высокой прочности и оснащаются поплавковым устройством включения/выключения. Корпус герметичен и снабжен прочными прокладками, надежно защищает внутреннее устройство от проникновения агрессивной жидкости. Основная область применения погружных устройств – для откачки содержимого выгребных ям, но настолько же успешно их можно использовать для откачки коллекторных колодцев ливневой канализации. И уж совсем ничто не помещает применять их для пролива огородов. Таким образом, приобретя погружной агрегат, можно решать множество проблем.

Установка такого насоса производится путем закрепления на дне емкости всасывающей трубы, к которой крепится сам агрегат. Поплавковый выключатель обеспечивает своевременное отключение агрегата, не допуская его работы на открытом воздухе. Перекачиваемая субстанция играет роль средства охлаждения. Погружной насос для канализации в частном доме является одним из наиболее надежных агрегатов в своем классе.

  1. Полупогружные фекальные модели характерны уменьшенным размером выходной трубы. Максимальный размер твердых частиц составляет 15 миллиметров. Но такие устройства оснащены разрушителем твердых включений, поэтому с успехом применяются для перекачки стоков канализации в частном доме. Установка полупогружных агре6гатов чаще всего производится на плавающей платформе, при этом их положение всегда соответствует уровню откачиваемой жидкости.

При установке такого агрегата нижняя часть располагается в жидкости, верхняя – выше ее уровня.

  1. Поверхностные насосы обычно устанавливаются вне емкости, поэтому нуждаются в использовании защитного кожуха. Такие агрегаты не отличаются высокой производительностью, а максимально допустимый размер твердых включений составляет не более 5 миллиметров. Тем не менее, длительный срок службы и очень доступная цена такого агрегата делают его весьма популярным у жителей загородных домов.

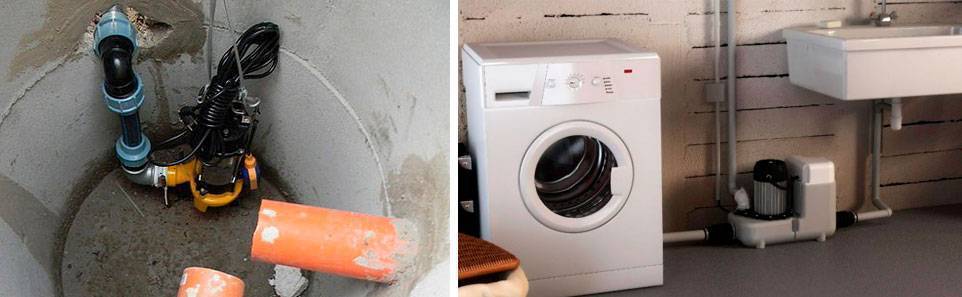

  2. Насосные канализационные станции бытового назначения предназначены для решения целого ряда специфических задач, связанных с организацией удаления сточных вод. При этом решаются следующие моменты:

    • возможность включения в общую систему стоков сантехнического оборудования, располагаемого ниже уровня размещения основной канализационной магистрали. Оборудование позволяет производить подъем жидкости на высоту от 5 до 15 метров, что позволяет размещать бытовую сантехнику в подвальных и цокольных этажах;
    • С применением такого оборудования возникает возможность транспортировки сточных вод на расстояние до 100 метров, не беспокоясь о соблюдении правил уклона для самотечных систем. Решается также проблема возможных сезонных подвижек грунтов, деформирующих протяженный трубопровод.
    • Использование в канализационной насосной станции измельчителя, позволяет получить откачиваемую субстанцию однородной массы, в результате чего возникает возможность использовать трубы диаметром 40-50 миллиметров.
    • Такие установки позволяют ввести в конструкцию угольный фильтр, избавляющий помещение от запаха сточных вод.

Критериями для выбора установки станции являются следующие обстоятельства:

  1. Глубина расположения основной канализационной системы и наличия перепада по высоте между ними и подключаемым сантехническим оборудованием.
  2. Тип сточных вод – температура и характеристика загрязнений.
  3. Расчетный объем канализируемых стоков, предполагаемых к перекачке насосной станцией при использовании в штатном режиме.
  4. Необходимость устройства для работы в автоматическом режиме и выбор способа управления установкой.

Перекачивающие установки бытового назначения выпускаются в компактном исполнении и могут быть установлены непосредственно под мойкой, ванной или за унитазом, не занимая много места.

На какие параметры обращать внимание?

При выборе фекально-дренажных насосов внимание следует обращать на такие характеристики:

  1. Максимальный размер фракций (частиц). Чем показатель больше – тем лучше. Если указан размер более 50 – 60 миллиметров, то такой насос является универсальным, устанавливать под него отдельный измельчитель не нужно.
  2. Мощность. Выражается в количестве оборотов двигателя в минуту, а также потребляемой им электроэнергии. В бытовых канализационных системах оптимальный вариант для дома – это до 1 кВт (в большинстве случаев хватит и 0,3 – 0,5 кВт). А вот среди погружных насосов минимальная рекомендуемая мощность – 1,2 кВт (такой насос хорошо справится с вертикальной перекачкой сточных вод на высоту вплоть до 15 метров).
  3. Диаметр входного и выходного отверстий. Их следует выбирать такие же, как и у смонтированной канализации (чтобы не устанавливать массу дополнительных переходников и фитингов).
  4. Максимальная глубина погружения. Данный параметр указывает на какую высоту насос может поднимать вязкие жидкости с ямы. Чем выше – тем и лучше. Насосы, где данный параметр менее 5 метров использовать не рекомендуется. А ориентироваться следует на глубину эксплуатируемого септика.
  5. Температурный диапазон, в пределах которого допускается эксплуатация. Большинство современных насосов можно использовать при температуре окружающей среды вплоть до -20 градусов, но при этом температура перекачиваемых жидкостей не должна опускаться менее +5 градусов. В дешевых моделях устанавливается нижний предел в +10 градусов.
  6. Наличие или отсутствие поплавкового выключателя (используется только в погружных фекальных насосах). С его помощью насос автоматически отключается, когда уровень сточных вод в канализационной яме снижается до 10 – 40 см. Если такого выключателя не будет, то придется самостоятельно следить за тем, чтобы насос не начал всасывать плотные крупные фракции со дня сточной ямы (от которых он может засориться – такие отходы необходимо хотя бы 1 раз в 2 года убирать с помощью ассенизаторской машины).

Какой фекальный насос выбрать для дома

Для перекачки фекальных масс, продуктов их разложения и просто грязной воды применяются насосы центробежного типа, специально предназначенные для работы в таких условиях. Их изготавливают из устойчивых к коррозии материалов, а основные элементы у них имеют усиленную конструкцию. Они оборудуются лишь выкидным патрубком. Поскольку такой агрегат всегда эксплуатируется в погруженном состоянии, приемный штуцер заменяет небольшая камера, обеспечивающая беспрепятственное поступление жидкости.

Как определиться с типом фекального насоса

Основная проблема, с которой сталкиваются разработчики фекальных насосов, заключается в наличии в перекачиваемой жидкости твердых включений. Они способны привести к засорению жидкостного тракта, заклиниванию колеса или поломке крыльчатки. Эта задача решается разными способами.

Фекальные насосы с измельчителем

Оборудование этого типа имеет на приеме вращающийся вместе с валом нож особой формы. Он измельчает попадающиеся в жидкости куски до приемлемого размера. Именно на него ложится основная нагрузка борьбы с твердыми включениями, зато рабочее колесо работает в относительно благоприятных условиях. Обычно измельчитель делают заменяемым.

Фекальный насос с измельчителем.

Фекальные насосы без измельчителя

Альтернативный вариант предполагает использование перфорированных пластин, сита или сетки с размером отверстий, сквозь которые могут проникнуть лишь частицы, неспособные привести к заклиниванию рабочего колеса. Такой насос может откачать основную часть жидкости, а крупный мусор придется извлекать вручную или дожидаться его биологического разложения.

Фекальный насос без измельчителя.

Некоторые модели имеют специальную конструкцию помпы, которая может справляться с различными включениями без измельчителя.

Как определиться с мощностью и производительностью

Производительность – важнейшая характеристика насоса, выражаемая в кубических метрах жидкости, перекачиваемых за час. От нее будет зависеть скорость опорожнения вашей емкости. В паспорте изделия обычно указывается максимальная величина, полученная на выходе с насоса без подключенных к нему шлангов или трубопроводов. В реальных условиях ее можно определить по прилагаемому к документам графику зависимости расхода от суммы статического и динамического сопротивления, выраженной в метрах столба жидкости или кПа.

Потребляемая электродвигателем мощность всегда соответствует производительности и напору насоса. При покупке мощного оборудования необходимо учитывать возможности вашей электрической сети, чтобы избежать перегрузок.

Какой должна быть высота подъема насоса

Напор, выражаемый в метрах, показывает, на какую высоту в статическом состоянии может быть теоретически поднята жидкость. Существует обратная зависимость между ним и расходом. На предельной высоте скорость потока будет нулевой, а на уровне насоса – максимальной.

При практических расчетах учитывают еще и длину трубопровода. Считается, что каждые 10 метров трубы дают сопротивление, равное 1 метру столба жидкости.

Особенностью погружных насосов является охлаждение двигателя за счет теплообмена с перекачиваемой жидкостью. По этой причине производитель указывает максимальную температуру среды. Нарушение рекомендаций может привести к перегреву и выходу из строя всего агрегата.

Материал корпуса и особенности электроснабжения

Можно запитать разные модели насосного оборудования для канализационных сетей от однофазной и трехфазной электрической сети. Первый вариант является более предпочтительным и дешевым, поскольку в случае возникновения проблем с напряжением, агрегат можно подключить посредством стабилизатора или подсоединить к генератору переносного типа.

Для трехфазного насоса потребуются дополнительные пульты управления для недопущения влияния на него перекоса фаз в электросети, что приведет к удорожанию оборудования и возникновению сложностей при подключении.

Самой надежной считается установка насоса для канализации с корпусом и рабочей частью, произведенными из чугуна или нержавеющей стали. Аналоги из пластика стоят дешевле, но при работе в агрессивных средах их срок службы без проведения ремонта намного меньше.

Ассортимент насосного оборудования для перекачки канализационных стоков огромен и без грамотного подхода сделать выбор будет непросто.

Pedrollo VXm 15/50

Основные характеристики:

  • Глубина погружения — 5 м;
  • Максимальный напор — 11 м;
  • Пропускная способность — 30 куб. м/час;
  • Потребляемая мощность — 1100 Вт.

Корпус. Этот центробежный фекальный насос погружного типа изготовлен из прошедшего антикоррозионную обработку чугуна и нержавеющей стали. У него есть ручка для переноски.

Двигатель. Здесь установлен двигатель мощностью 1100 Вт, работающий от сети переменного тока напряжением 220 вольт. Двигатель оборудован автоматом защиты от перегрева и своевременно размыкает электрическую сеть при неблагоприятных условиях эксплуатации. Поплавковый выключатель обеспечивает блокировку двигателя при достижении минимального уровня жидкости. Это исключает вероятность работы в нежелательном режиме сухого хода. Двигатель обеспечивает стабильность рабочих характеристик насоса.

Помпа. Основной конструктивной особенностью агрегата является особая форма улитки и свободновихревого рабочего колеса, которая не позволяет примесям привести к засорению жидкостного тракта. По этой причине разработчикам удалось отказаться от использования измельчителя. Двойное уплотнение вала с промежуточной масляной полостью предотвращает попадание воды на токоведущие элементы. Напор в статическом состоянии равен 11 метрам, а расход достигает 39 м3/час.

Применение. Насос предназначен для откачки фекальных масс, донного ила, грязной воды и прочих слабоагрессивных жидкостей, содержащих волокнистые включения и твердые элементы размером до 50 мм. При весе 16,2 кг, диаметре 250 мм и длине 446 мм он легко помещается в любом колодце или выгребной яме. Поскольку охлаждение двигателя происходит за счет теплообмена с перекачиваемой водой, ее температура не должна превышать 40оС. При установке на дно емкости он способен откачать нечистоты до остатка 60 мм.

Плюсы Pedrollo VXm 15/50

  1. Надежная конструкция.
  2. Малая вероятность засорения.
  3. Защита от перегрева и сухого режима.
  4. Низкий уровень шума.
  5. Высокие технические характеристики.
  6. Приемлемый вес и габариты.

Минусы Pedrollo VXm 15/50

  1. Дорогой.
  2. Короткий силовой кабель.
