Как выполняется балансировка системы отопления. Новый подход к регулированию и балансировке сетей тепло- и холодоснабжения

Как правильно подключить гидроразделитель

Простейшая схема подключения гидрострелки в системе отопления следующая:

Котел имеет два отвода на подачу и обратку теплоносителя.

В чём плюсы и минусы использования гидроразделителя

Несмотря на встречающееся мнение, гидроразделитель, это неотъемлемое условие для длительной и бесперебойной работы системы отопления с несколькими контурами. Одна из главных особенностей и функций устройства, нивелирование давления между контурами.

Работа гидравлического разделителя в системе с естественной циркуляцией, теоретически возможна, но теряет свой смысл. Основное применение приходится на разводку закрытого типа с принудительным движением теплоносителя.

Преимущества гидрострелки в отопительной системе

Установка гидроразделителя решает несколько проблем системы отопления:

Нивелирование давления в контурах отопления. В системах с несколькими подающими трубопроводами, тяжело достичь одинаковых параметров скорости циркуляции теплоносителя. Циркуляционные насосы имеют разную производительность и скорость движения. При одновременном включении всех контуров отопления, некоторые из них могут полностью прекратить работать из-за недостаточного давления.После попадания вовнутрь гидравлического разделителя, происходит потеря давления, нивелирование параметров, что приводит к равномерному распределению тепловых потоков. Регулировка гидрострелки осуществляется автоматически, по мере включения и выключения циркуляционного оборудования датчиками.

Недостатки гидравлической стрелки

Первый и самый главный недостаток гидроразделителя в том, что большинство из его функций, выполняют другие узлы, уже установленные в систему. После подключения группы безопасности, задачей стрелки остается только нивелирование давления и температуры на подающем и обратном трубопроводе.

При этом, существующая типичная схема изготовления разделителя показывает, что, в сущности – это простое устройство, не имеющее сложного функционала с минимальным значением в системе отопления. Не удивительно, что достаточно многие отечественные потребители, отказываются от покупки фирменных устройство в пользу изготовления кустарных аналогов.

В пользу покупки гидроразделителя, есть несколько доводов: это требование гарантийного обслуживания некоторых моделей котлов, многоконтурная система отопления сложного типа, не будет работать без разделителя.

голоса

Рейтинг статьи

Особенности работы с разными видами разводки

Однотрубные системы отопления поддаются балансирующей регулировке наиболее просто. Всё благодаря тому, что суммарный проток через радиатор и связывающий байпас всегда одинаков и не зависит от пропускной способности установленной арматуры. Поэтому в системах типа «Ленинградка» работа ведётся не столько над балансировкой протока, сколько над уравнением количества тепла, выделяемого теплоносителем в радиаторах. Говоря проще, главная цель балансировки в таком случае — обеспечить, чтобы к наиболее удалённому радиатору вода поступала при достаточно высокой температуре.

В двухтрубных тупиковых системах действует несколько иной принцип. Каждый радиатор системы представляет собой своего рода шунт, гидравлическое сопротивление которого ниже, чем у всей остальной группы, расположенной далее по направлению протока. Из-за этого значительная часть теплоносителя протекает через шунт обратно к тепловому узлу, в то время как циркуляция далее по системе имеет гораздо меньшую интенсивность. В таких системах отопления приходится трудиться именно над выравниванием протока в каждом радиаторе путем изменения пропускной способности арматуры.

Двухтрубные попутные системы отопления балансировки не требуют вовсе, но при этом имеют сравнительно высокую материалоёмкость. В этом вся прелесть петли Тихельмана: путь, который проходит теплоноситель в цепи каждого радиатора, примерно одинаков, благодаря чему эквивалентность протока в каждой точке системы поддерживается автоматически. Похожим образом дело обстоит с лучевыми системами отопления и водяным тёплым полом: выравнивание протока выполняется на общем коллекторе по поплавковым расходомерам.

Как происходит балансировка системы отопления многоквартирного дома?

Производим аудит системы отопления с последующим восстановлением параметров теплоснабжения.

Одной из основных проблем при балансировке является отсутствие точных расходов по стоякам, известны только данные общего расхода на весь многоквартирный дом. Т.к. дома были построены давно, не исключается факт замены жильцами радиаторов отопления и внесение существенных изменений в схему теплоснабжения МКД, что влияет на расход.

Результатом балансировки должна быть температура одного значения в контрольных точках. Контрольными точками следует выбирать обратный трубопровод каждого стояка. По температуре обратного стояка можно понять, какая температура батареи у последнего потребителя.

Выставить необходимый расход по каждому стояку отопления, так чтоб температура обратного теплоносителя лежала в диапазоне +/-2 С.

Температура на радиаторах разная в следствии

Медленной циркуляции теплоносителя по стояку.
Большого теплосъёма с теплообменных приборов.

Причины, влияющие на замедление циркуляции в стояке системы отопления:

Изменение диаметра трубы на стояке к меньшему значению (заужение диаметра трубопровода). Установка полипропиленовых (ПП) и металлопластиковых труб вместо металлической трубы.
Применение трубопроводной арматуры с большим гидравлическим сопротивлением. Фитинги металлопластиковых труб имеют большой коэффициент гидравлического сопротивления из-за малого внутреннего диаметра.
Демонтированный байпас у батарей. После демонтажа байпаса, расчётный суммарный диаметр уменьшается (вода протекает не через две трубы, а через одну), соответственно увеличивается гидравлическое сопротивление участка трубопровода.

Причины увеличенного теплосъёма теплообменными приборами:

Подключение нестандартного теплообменного оборудования. Использование теплоносителя для обогрева теплового пола.
Увеличение количества теплообменного оборудования. Монтаж дополнительных радиаторов и увеличение количества секций батареи. Установка отопительных приборов в помещениях, которые не рассчитанный проектом, для обогрева от общедомовой системы теплоснабжения – балконы и лоджии.

Способы и последовательность балансировки СО

Провести регулировку можно двумя способами:

По количеству теплоносителя исходя из расчетных значений по расходу.
По температуре на каждом отопительном приборе в контуре.

Первый метод применяют, если система отопления выполнена со всеми необходимыми расчетами по расходу теплоносителя на каждом отдельном участке контура. Обычно, такие данные являются неотъемлемой частью проекта. Кроме этого, потребуется наличие регулировочной арматуры на каждом контуре СО и специального прибора для балансировки системы отопления, который подключается к балансировочным вентилям, расположенным на «обратке» каждого контура.

Суть данного способа в определении реального и регулировке необходимого (приближенного к расчетным) расхода теплоносителя.

Достоинство данного способа: точность.
Недостатки: сложность реализации и наличие дорогостоящего анализатора.

Второй метод применяют, ели требуемых расчетов для системы отопления произведено не было. Главными приборами, которые будут отвечать за настройку, являются балансировочные краны для системы отопления, которые необходимо будет установить на обратном трубопроводе из каждой батареи. Потребуется поверхностный (можно инфракрасный) термометр, благодаря которому будут производиться замеры температуры поверхностей всех отопительных приборов.

Процесс балансировки СО производится на каждом отопительном приборе каждого контура отдельно. Допустим, в ветке находится ПЯТЬ радиаторов. На самом ближнем (к теплогенератору) отопительном приборе, кран открывается на 1 оборот. На втором – на два и так далее. На последней батарее балансировочный вентиль для системы отопления открывается полностью. Далее производятся замеры температуры на радиаторах, равномерность нагрева которых регулируется поворотами вентилей в ту или другую сторону.

Достоинства: Простота процесса
Недостатки: низкая точность балансировки; длительность процедуры замеров температуры благодаря инерционности СО.

Подобная последовательность действий нужна и при балансировке однотрубных СО. Разница лишь в том, что для настройки количества теплоносителя, попадающего в радиаторы, применяются игольчатые вентили.

Существует и третий способ балансировки СО – дроссельными шайбами, установленными либо на подачу, либо на обратку. Шайбы имеют различное проходное сечение, которое рассчитывается для получения расчетного значения расхода теплоносителя. Устанавливаются шайбы во внутреннюю резьбу арматуры.

Выводы. Балансировка необходима для нормального функционирования СО. Делается она после окончания монтажных работ, замены радиаторов и оборудования, изменения конфигурации отопительной системы. Для выполнения настройки требуется специальное оборудование – балансировочные вентили.

Совет: Для максимальной эффективности проведения данных мероприятий, рекомендуется воспользоваться услугами высококвалифицированных специалистов, которые не только выполнят необходимые работы, но и будут нести за них ответственность.

Качественное обустройство отопительной системы не заканчивается монтажом всего необходимого отопительного оборудования – котел, насос, радиатор и т.д. Этого недостаточно для того, чтобы отопление работало эффективно и справлялось с возложенными на него функциями «на ура». Любая система нуждается в грамотной регулировке и настройке, и отопительная не является исключением.

Для того, чтобы вся система работала правильно, ее нужно настроить

Для этого проводится такая процедура, как балансировка. Цель ее – распределить теплоподачу по комнатам так, как необходимо хозяину. Сегодня балансировку можно осуществить, полагаясь только лишь на свои силы, или прибегнув к помощи профессионалов.

Нередко можно встретить одно весьма ошибочное мнение, но достаточно распространенное. Некоторые люди считают, что в балансировке нуждаются только крупные здания, в то время как в частных домах и маленьких строениях она не обязательна. Естественно, это заблуждение. Балансировка является необходимым процессом для всех строений, в которых установлена система отопления, тем более для домов, в которых проживают люди. Если пренебречь ею, то тепло будет направлено на некоторые участки в избыточных количествах, а на других, наоборот, будет ощущаться его недостаток. Основополагающая «миссия» балансировки как раз и заключается в том, чтобы не допустить подобных ситуаций. Вся система – радиаторы, котел и все остальные элементы будут работать как одно целое и равномерно обогревать строение.

Балансировка требуется как для крупных зданий, так и для небольших

Как выбирать оборудование для балансировки

Дроссельное регулирование предполагает наличие клапанов, предварительная настройка которых должна быть в пределах не менее ±40% от номинальных значений. Такое ограничение связано с тем, что фактические изменения напора в системе отопления частного дома при дросселировании не уменьшаются ниже порогового значения в 0,8 от предельно возможного. Дальнейшее снижение напора может привести к возникновению гидроудара в системе отопления и аварийному выходу циркуляционного насоса из строя.

Указанное ограничение присуще главным образом для малоразветвленных систем отопления. При более сложных разводках – двухтрубной и особенно лучевой – возможности дросселирования существенно возрастают. Поэтому напор в таких случаях допустимо уменьшать и на 30%. При монтаже таких систем отопления целесообразно устанавливать насос с напором, большим расчетного. Тогда появляется возможность эксплуатировать насос при меньших значениях напора, что, соответственно, приведет к снижению его энергопотребления.

Термостат для балансировки отопительной системы в доме

Отдельно следует рассмотреть вопрос о рациональном выборе балансировочного и запорного вентилей. Исходным параметром является диаметр трубопровода прокачки теплоносителя в системе отопления. Чем больше размер вентиля, тем грубее настройка системы отопления. Расчеты показывают, что:

При использовании одного оборота шпинделя у балансировочных кранов для системы отопления, качество и точность балансировки уменьшаются в 2-3 раза.
Небольшой ход шпинделя приводит к более качественному дросселированию потока теплоносителя. Оптимальным числом являются 3-4 оборота, при большем их количестве точность балансировки уже не изменяется.

Запорные вентили выбираются по показателю их сопротивления: чем оно меньше, тем хуже качество балансировки. Считается, что приборы пригодны для выполнения балансировки, если в процессе их использования реализуется не менее половины полезного хода штока.

Окончательная настройка системы отопления производится непосредственно при балансировке. Измерение давления потока теплоносителя выполняется при помощи манометра.

Настройка в частном доме

Иногда можно слышать от владельцев частных домов ошибочное суждение, что балансировка отопительных систем нужна только в больших зданиях. Или они считают, что настройку оборудования можно и не проводить, а регулировки делать по мере надобности. Как уже упоминалось ранее, в любой системе отопления, сложной или простой, происходят физико-химические процессы. И если гидравлическое сопротивление рабочей среды достигнет предельных значений, то может случиться аварийная ситуация или даже что-то непоправимое.

Поэтому это заблуждение полностью лишено логики. Там, где проживают или работают люди, балансировка систем отопления просто необходима. Ее миссия не только в обеспечении комфорта, но и безопасности. Все элементы должны работать в оптимальном режиме как одно целое, чем обеспечивается еще и экономия расходов на оплату энергоресурсов.

Чтобы минимизировать риски при эксплуатации индивидуальной системы отопления, нужно иметь базовые представления, что такое балансировка, и зачем ее проводить в принципе. Если вы поручили это дело мнимому мастеру, и он уверяет вас, что система уже грамотно спроектирована, и для настройки достаточно вычислений инженера, тогда целесообразнее балансировку заказать в другой компании. Часто реалии существенно отличаются от теории, когда нужной температуры в здании не удается достичь.

Каждый руководитель жилищного хозяйства, домоуправления, каждый владелец дачи, частного дома или коттеджа обязан знать и должен понимать значимость балансировки и ее первостепенную необходимость и в централизованном отоплении, и в индивидуальном. Отопительная система не может быть готова к эксплуатации без проведения настройки оборудования, а в общественных, жилых и производственных зданиях ее использование не допустят надзорные органы в законодательном порядке.

Конструкция и принцип работы

Механизм заключается в том, что устройство клапана изменяет внутреннее проходное сечение. Прокрутка рукоятки приводит в действие гайку и шпиндель. При откручивании завершающий элемент приподнимается в верхнее положение из нижнего. Если же он расположен в нижней части, детали надежно перекрывают поток, не давая теплоносителю пройти по трубам. Иными словами, при откручивании клапана золотник пропускает определенное количество тепла, повышая проходимость. При закрытии отверстие сужается, что делает поток незначительным.

Радиаторная конструкция, необходимая для механической настройки ветвей отопления, создана на основе следующих элементов:

латунный каркас с резьбовыми патрубками для присоединения труб. Во внутренней части имеется литое седло круглой формы в вертикальном формате;
запорно-регулирующий шпиндель с рабочей областью в виде каркаса, входящий при закручивании в седло. Он определяет точное количество водяного потока;
уплотнительное кольцо, изготавливающееся из резины;
колпачок, выполненный из металла или пластика, выполняющий роль защитника.

Магистральные модели клапанов отличаются от радиаторных габаритами, наклонным расположением шпинделя и штуцерами. Выполняют они следующую роль:

слив теплоносителя;
присоединение измерительных устройств;
монтаж капиллярной трубки от корректора давления.

Количество оборотов от закрытого до максимально открытого состояния – от 3 до 5, у каждого производителя данный показатель различен. Чтобы изменить положение штока, требуется обыкновенный либо специализированный ключ в форме шестигранника.

Инструменты для балансировки

К ним относятся балансировочный клапан и специальный прибор для измерений.

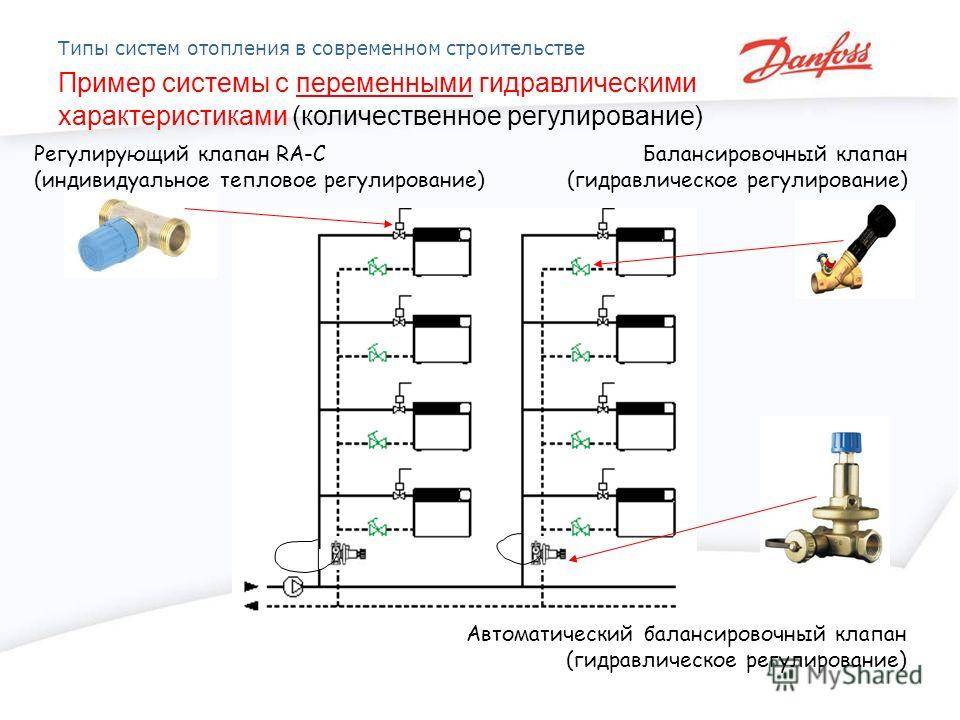

Балансировочный клапан — разновидность запорной арматуры для регулировки гидравлического сопротивления в системах отопления. Прибор решает поставленную задачу путем изменения диаметра сечения трубы.

Современные модели Y-типа отличаются возможностью преднастройки, что ограничивает расход, отмеченный на ручке со шкалой. Конструкцией предусмотрено наличие двух ниппелей для измерения давления, температуры, перепада расхода теплоносителя. Название обусловлено формой корпуса, где конусы размещены под оптимальным углом друг к другу. Так минимизируется влияние потока теплоносителя на измерения, повышается точность настройки.

Когда необходимо устанавливать

Максимальная нагрузка на систему не обеспечивает комфортную температуру.
При постоянной нагрузке в помещении наблюдаются значительные температурные перепады.
Нельзя достигнуть нормальной мощности обогрева.

Преимущества от установки данного устройства следующие

Уменьшение расхода топлива и затрат на отопление.
Увеличение эффективности использования системы отопления и повышения комфорта за счет возможности регулировать температуру воздуха в каждом отдельном помещении.
Упрощает запуск.

Современный балансировочный кран Установка балансировочного клапана предполагает использование специальных фитингов и адаптеров

Важно обратить внимание на наличие выштампованной на корпусе прибора стрелки и ее направление. Некоторые устройства монтируются строго в определенном направлении циркуляции воды. Нарушив данную рекомендацию производителя, вы спровоцируете поломку клапана и сбой в системе

Нарушив данную рекомендацию производителя, вы спровоцируете поломку клапана и сбой в системе

По завершению установки следует выполнить замеры для определения уровня регулировки

Нарушив данную рекомендацию производителя, вы спровоцируете поломку клапана и сбой в системе. По завершению установки следует выполнить замеры для определения уровня регулировки.

Измерить перепады давления и температуры, а также расход теплоносителя на балансировочном клапане можно при помощи специального прибора.

Многофункциональное компьютерное устройство укомплектовано точными датчиками, а кроме функции измерения, способно устранять обнаруженные ошибки и проводить балансировку. Данное устройство значительно упрощает и ускоряет процесс точной настройки системы отопления.

Производителями современных устройств предусмотрена возможность их подключения к компьютеру. Установка специальной программы позволяет передавать данные на ПК для дальнейшей работы с ними.

Важно не просто купить современное оборудование, но и знать, каким им пользоваться. В противном случае процесс настройки будет неэффективным, что приведет к неправильной работе обогрева, отсутствию комфортного микроклимата, перерасходу тепловой и электрической энергии

При помощи клапанов-партнеров гидравлическая система делится на модули.
Далее проводится балансировка всех частей, начиная от стояков и коллекторов, заканчивая тепловыми пунктами. Так удается достичь проектных расходов всех модулей и клапанов при минимальных потерях давления на самих устройствах.
После балансировки насос переключается на ту мощность, которая обеспечивает расчетную скорость циркуляции воды в системе. Это позволит настроить расход на главном модуле, расположенном у насоса.

Результат настройки клапанов балансировки — полученные данные о том, какие значения необходимы и достигнуты. Данная информация позволяет проверить качество выполненных работ и является его гарантией.

Регулятор с датчиком регулирования температуры для балансровки отопления

В результате правильно выполненной балансировки нагнетательное оборудование начинает потреблять минимум электричества, а расход тепловой энергии осуществляется рационально.

Еще одной проблемой, с которой приходится сталкиваться при отсутствии специальных устройств, является невозможность определить качество работы теплоснабжения, когда она эксплуатируется. Балансировочные клапаны Y-типа с измерительными ниппелями обладают функцией самодиагностики системы, которая заключается в следующем

Определение неисправности при том, что система обогрева продолжает работать.
Проверка технического состояния и рабочих параметров оборудования.
Принятие решений при выявлении неисправностей.

Таким образом, выполняется поиск ошибок и их быстрая ликвидация.

Регулировка радиаторной сети

Метод балансировки, практикуемый нашим экспертом, одинаково подходит для закрытых однотрубных и двухтрубных систем отопления загородных коттеджей. Коллекторная разводка и теплые полы регулируются другим способом, о чем мы расскажем в следующем разделе.

Суть методики заключается в измерении температуры поверхности всех радиаторов и устранении разницы путем ограничения расхода теплоносителя балансировочными кранами. Как отрегулировать батареи отопления, пользуясь термометром:

Прогрейте теплоноситель до 70—80 °С, полностью откройте все регулировочные клапаны. Если котел не показывает реальную температуру воды на подаче, определите ее сами, приложив измеритель к металлическому выходному патрубку. Изначально кольцо предустановки клапана настраивается на максимальный проток
Замерьте температуру поверхности первого на подаче радиатора в двух местах – около подающей и обратной подводки. Если разница лежит в пределах 10 градусов, батарея прогревается нормально.
Повторите операцию на всех отопительных приборах, записывая показания. Двигайтесь вдоль каждой ветви отопления, поочередно регистрируя температуру батарей вплоть до последней.
Если разность температур на подаче первого и последнего радиатора не превышает 2 °С, прикройте вентили первых двух батарей на 0.5—1 оборот и повторите замеры. Замер делается на подающем и обратном патрубке, максимально допустимая разница — 10 градусов
Когда разница достигает 3—7 градусов, регулировочные краны первых обогревателей закрываются на 50—70% (считайте по оборотам вентилей), средних – на 30—40%, последние приборы остаются полностью открытыми.
Обождите 20—30 минут, позволив батареям прогреться после новых настроек, затем повторите измерения. Задача – достигнуть нормальной разницы 2 °С (для протяженных магистралей допускается 3 градуса) между последним и первым прибором.
Повторяйте процедуру настройки, закручивая балансовые вентили на четверть или пол-оборота, пока не добьетесь одинакового прогрева всех батарей. «Прослушайте» каждый радиатор на предмет шума, указывающего на повышенный расход теплоносителя.

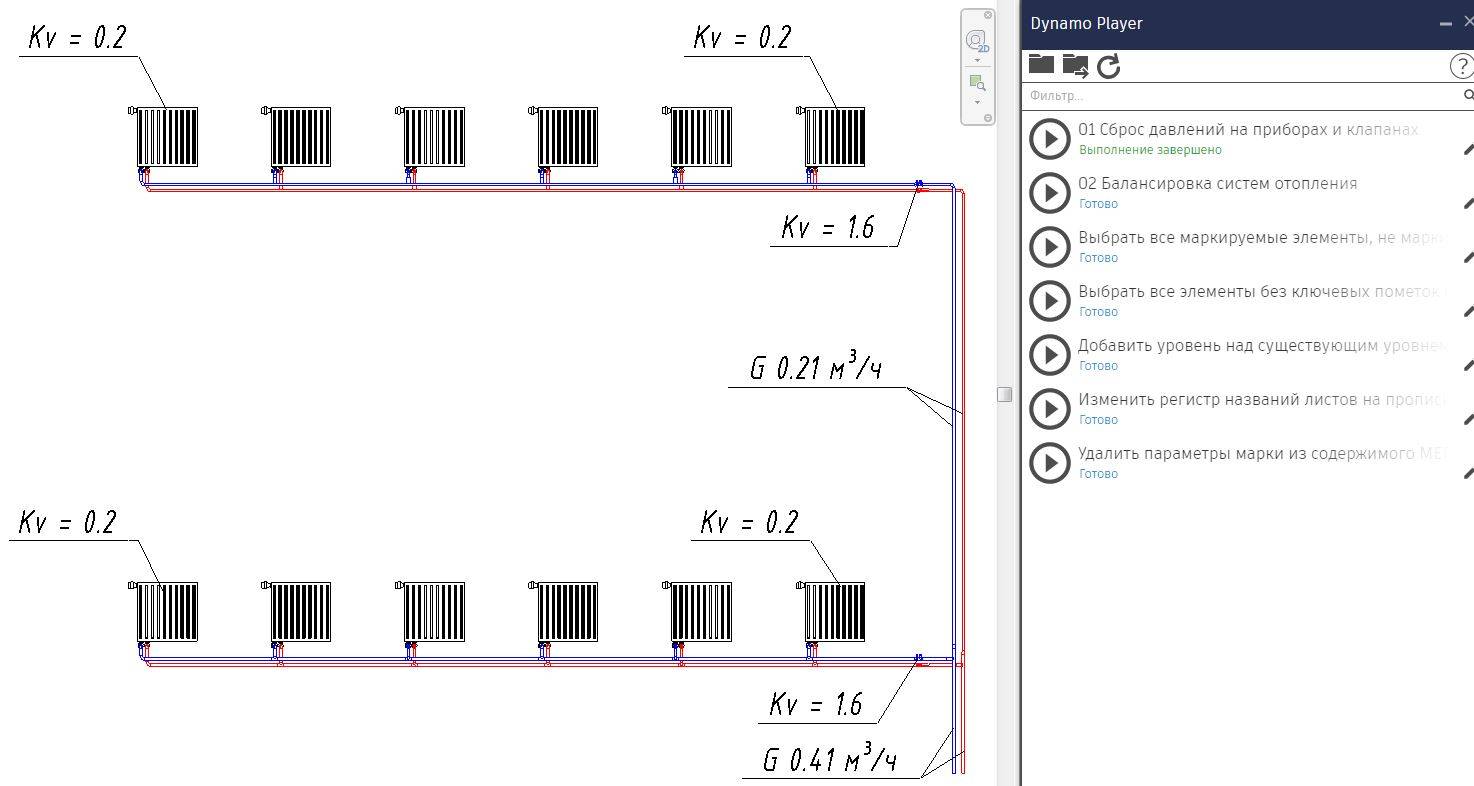

Приблизительная регулировка батарей закрытой двухтрубной системы показана на примере схемы отопления двухэтажного дома. Почему приблизительная: число закрываемых батарей и количество оборотов крана сугубо индивидуально для каждой разводки, необходимо разбираться по месту. Если сомневаетесь в правильности своих действий, придавливайте теплоноситель постепенно, делая пол-оборота вентиля и повторяя замеры.

Как правило, однотрубная «ленинградка» из 3—4 батарей не нуждается в балансировке, достаточно слегка «прижать» первый радиатор. В попутной разводке (петле Тихельмана) нужно ограничивать первый и последний прибор. Нагляднее порядок регулировки покажет эксперт на видео:

Дроссельные шайбы

Все в наличии.

Зачем нужны дроссельные шайбы?

Шайбирование тепловых сетей производится с целью распределить потоки теплоносителя между потребителями в соответствии с их потребностями. Без регулирования горячая вода от источника тепла большей частью поступает в здания, находящиеся вблизи котельной. Оставшийся небольшой объем воды направляется на периферию. Удаленным зданиям тепла не хватает, они мерзнут, тогда как в близлежащих зданиях наблюдается перетоп. Люди, открывая форточки, буквально отапливают улицу.

Чтобы этого не происходило, на ответвлениях тепловых сетей к зданиям устанавливаются ограничительные шайбы с калиброванным отверстием меньшего сечения, чем трубопровод. Благодаря этому появляется возможность увеличить объем теплоносителя для удаленных зданий.

Расчет шайб (размера отверстий) производится для каждого дома в зависимости от требуемого количества тепла. Положительный результат от шайбирования тепловых сетей может быть получен только в случае 100 % охвата всех зданий, присоединенных к тепловой сети. Параллельно с шайбированием необходимо привести в соответствие работу насосов в котельной с гидравлическим сопротивлением тепловой сети и.

Эффект от установки шайб

После установки шайб расход теплоносителя по трубопроводам тепловой сети снижается в 1,5-3 раза. Соответственно и количество работающих насосов в котельной также уменьшается. Отсюда возникает экономия топлива, электроэнергии, химреагентов для подпиточной воды. Появляется возможность повысить температуру воды на выходе из котельной. Подробнее о наладке наружных тепловых сетей и составе работ см…..Здесь надо дать ссылку на раздел сайта «Наладка тепловых сетей»

Шайбирование необходимо не только для регулирования наружных тепловых сетей, но и для системы отопления внутри зданий. Стояки системы отопления, находящиеся дальше от теплопункта, расположенного в доме, получают горячей воды меньше, здесь в квартирах холодно. В квартирах, расположенных близко к теплопункту, жарко, так как теплоносителя к ним поступает больше. Распределение расходов теплоносителя по стоякам в соответствии с требуемым количеством тепла осуществляется также с помощью расчета шайб и их установки на стояках.

Этапы шайбирования системы отопления

Первый этап

Обследование магистральных трубопроводов системы отопления в подвале и на чердаке (при его наличии)
Составление исполнительной схемы системы отопления с указанием диаметров трубопроводов, их длин, мест размещения арматуры (при отсутствии проекта)
Сбор данных о температуре внутреннего воздуха в квартирах с уточнением в каких квартирах тепло, в каких – холодно
Анализ причин неудовлетворительной работы системы отопления, выявление проблемных стояков (квартир)

Второй этап

Гидравлический расчет системы отопления, расчет шайб
Разработка рекомендаций по улучшению работы теплопункта, системы отопления
Установка регулирующих шайб на стояках (эту работу может проводить заказчик самостоятельно)

Третий этап

Проверка выполнения рекомендованных мероприятий
Анализ нового установившегося режима после шайбирования системы отопления
Корректировка размера шайб в местах, где не достигнут требуемый результат (расчетным путем)
Демонтаж шайб, требующих корректировки, установка новых шайб

На внутренних системах отопления шайбы можно устанавливать и зимой и летом. Проверять их работу – только в отопительный сезон.

Затраты на шайбирование

Затраты на шайбирование невысоки – это стоимость самих шайб и их монтажа на стояках.

Монтаж это не наша тема.

Дроссельная шайба Екатеринбург, производство крупных шайб, дроссельные шайбы, производство шайб, шайба дроссельная купить , шайба дроссельная цена, дроссельная шайба +на отопление, шайба дроссельная прайс, изготовители дроссельных шайб регулировочные шайбы, диафрагма дросселирующая

irontub.ru

Тепло через шайбу

Поэтому если у вас обнаружился перегрев, в первую очередь посмотрите, нет ли перетока из подачи в обратку. Но по факту такое происходит нечасто.

Основная и главная причина перегрева, в 95 % случаев – это повышенный расход сетевой воды . То есть сетевой воды при перегреве через ваш теплоузел проходит больше, чем вам нужно на самом деле. Почему же энергетики так борются с перегревом? Повышенный расход сетевой воды свидетельствует о не расчетном расходе теплоносителя, то есть расход завышен и больше расчетного. А это – завышенная циркуляция, при которой происходит рост расхода электроэнергии на привод сетевых насосов на теплоисточнике. Электроэнергия стоит денег, поэтому завышенная обратка – прямые убытки для теплоснабжающей организации.

Приходилось слышать мнение, что завышенная обратка выгодна потребителю. Дескать, если вернуть с дома Т2 с перегревом от графика, то теплопотребление станет меньше, т.к. разница Т1-Т2 уменьшится. Однако это не так. Количество тепла Qпотр. Гкал, считается в общем случае так. Количество тепла по подаче Q 1 = G 1* ( t 1- t х.в.)*0,001 где G 1 – это расход воды в тоннах в час; т/час; t 1 – температура воды по подаче ; t х.в. – температура холодной воды, которая подготавливается и нагревается на теплоисточнике, обычно t х.в. принимается 5 °С. Количество тепла по обратке считается аналогично: Q 1 = G 2*( t 2- t х.в.)*0,001. Расход потребленного тепла определяется по формуле: Q потр = Q1 — Q2 = G 1*( t 1- t х.в.)*0,001- G 2*( t 2- t х.в.)*0,001. Вот и получается, что хоть разница t 1- t 2 и уменьшается в случае перегрева, но повышенный расход G формуле в итоге перевешивает, и количество тепла Q потр все же получается больше. Вообщем вывод такой. для потребителя перегрев по обратке означает перетоп всего здания и повышение количества потребленного тепла и потребителю однозначно экономически невыгоден.

Как устранить перегрев? Для этого в ИТП (теплоузле) на подаче, до элеватора необходимо отрегулировать регулятор давления (либо регулятор расхода, смотря что установлено). Что такое регулятор давления РД, я писал здесь. Регулируя через РД давление, и смотря по показанием теплосчетчика, либо термометров и манометров, можно выставить необходимое давление, при котором расход не будет превышать расчетный. Лучше конечно, пусть это сделают специалисты. Если теплоузел у автоматизирован современной автоматикой, то при нормальном режиме работы оборудования перегрев невозможен в принципе.

Буду рад комментариям к статье.

Как происходит балансировка системы отопления многоквартирного дома?

Производим аудит системы отопления с последующим восстановлением параметров теплоснабжения.

Температура на радиаторах разная в следствии

Медленной циркуляции теплоносителя по стояку.
Большого теплосъёма с теплообменных приборов.

Причины, влияющие на замедление циркуляции в стояке системы отопления:

Изменение диаметра трубы на стояке к меньшему значению (заужение диаметра трубопровода). Установка полипропиленовых (ПП) и металлопластиковых труб вместо металлической трубы.
Применение трубопроводной арматуры с большим гидравлическим сопротивлением. Фитинги металлопластиковых труб имеют большой коэффициент гидравлического сопротивления из-за малого внутреннего диаметра.
Демонтированный байпас у батарей. После демонтажа байпаса, расчётный суммарный диаметр уменьшается (вода протекает не через две трубы, а через одну), соответственно увеличивается гидравлическое сопротивление участка трубопровода.

Причины увеличенного теплосъёма теплообменными приборами:

Подключение нестандартного теплообменного оборудования. Использование теплоносителя для обогрева теплового пола.
Увеличение количества теплообменного оборудования. Монтаж дополнительных радиаторов и увеличение количества секций батареи. Установка отопительных приборов в помещениях, которые не рассчитанный проектом, для обогрева от общедомовой системы теплоснабжения – балконы и лоджии.

Для чего нужен балансировочный клапан отопления?

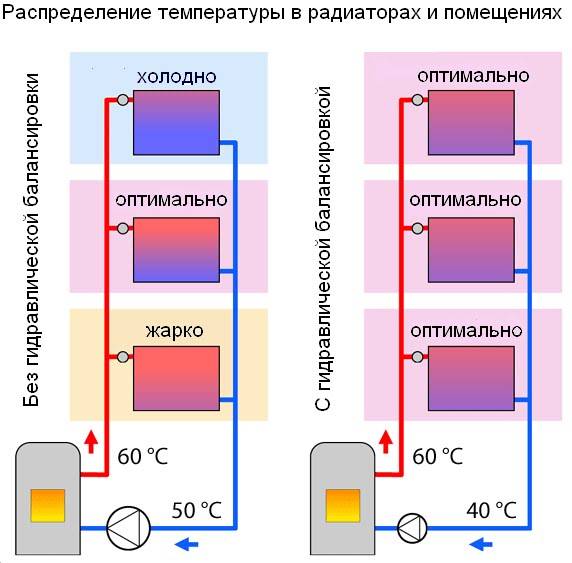

В современных больших системах отопления часто наблюдается неравномерный прогрев разных помещений.

Связано это с разным расходом теплоносителя через ветки системы отопления.

Теплоноситель (как электрический ток) старается течь по пути наименьшего сопротивления, поэтому на большом удалении от источника тепла (тепловой узел или котел) расход должен быть меньше, чем возле него.

Для того, чтобы уровнять расход теплоносителя через разные ветки и применяют балансировочные клапаны.

Как видно из верхнего рисунка, расход в контурах отопления разной длины будет разный и температура в помещениях тоже будет разительно отличаться. Теперь поговорим о видах балансировочных клапанов.
