Ремонт водонагревателей Термекс: обзор основных неисправностей и правила выполнения своими руками

Ремонт бойлера «Термекс» своими руками

Прежде чем приступать к ремонту, сначала соберите необходимые инструменты: набор ключей, разводной ключ, изолента, различные отвертки, плоскогубцы. После этого отключите воду, перекрыв краны входа и выхода в водонагреватель. Затем слейте воду из бака бойлера, отключите его от электросети. Следующим этапом будет демонтаж защитной крышки. Если у вас вертикально расположенный бойлер, то крышка находится снизу, а в случае с горизонтально расположенным – слева или спереди.

При демонтаже крышки обратите внимание на наклейки. Часто винты для ее крепления расположены под этими наклейками

Если вы выкрутили все винты, а крышка все равно легко не снимается, то проверьте еще раз наклейки

Если вы выкрутили все винты, а крышка все равно легко не снимается, то проверьте еще раз наклейки.

Замена ТЭНа

Сначала произведите все вышеперечисленные действия, снимите крышку бака.

Чтобы было удобнее работать, можно даже снять бак со стены.

Стоит отметить, что большинство моделей «Термекс» имеют не один, а два ТЭНа. Поэтому необходимо обязательно запомнить, как и в какой последовательности детали нужно подключать. А лучше весь процесс фотографировать.

Чтобы вытащить ТЭНы из водонагревателя Термекс, снимите верхнюю крышку, открутив болт; отсоедините все штекеры и открутите болты крепления ТЭНов.

Сам ТЭН отключается следующим образом:

  • сняв крышку, найдите защитный термостат, снимите с него наконечники;
  • также снимите наконечники (3 штуки) с нагревательного элемента;
  • перережьте пластиковый хомут;
  • выкрутите винты, сняв при этом датчик;
  • теперь отсоедините шлейф и выкрутите четыре винта;
  • затем необходимо демонтировать гайку на прижимной планке и вытащить ТЭН.

После демонтажа нагревательного элемента нужно обязательно очистить поверхность бака от грязи и накипи. Только после этого можно установить новый ТЭН и собирать все обратно.

Не забывайте о том, что ТЭН необходимо менять не всегда. Если вода в баке все же греется, но происходит это медленно, то, вероятнее всего, на нагревательном элементе образовалась накипь. Тогда выполните его демонтаж и очистите от накипи. Затем установите. Проблема должна исчезнуть. Также не забывайте, что желательно ТЭН очищать химическими средствами, а не соскребать грязь. В последнем случае присутствует вероятность повреждения детали.

Для очистки ТЭНа можно использовать раствор лимонной кислоты или уксус (процентное содержание его в растворе должно быть около 5%). Деталь необходимо погрузить в жидкость и подождать пока накипь не отвалится. Затем нужно промыть нагревательный элемент.

Неисправный термостат

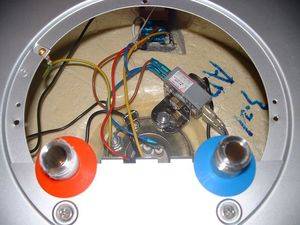

Термостат в водонагревателях Термекс находится под крышкой, рядом с одним из ТЭНов, а его датчик располагается внутри бака.

Иногда выходит из строя термостат. Этот элемент ремонту не подлежит, его необходимо менять. Чтобы выполнить замену, нужно произвести все подготовительные действия, снять крышку, затем снять термостат. Но перед демонтажем мы рекомендуем проверить эту деталь. Для этого с помощью зажигалки нагрейте кончик датчика (медный). Если термостат исправен, то вы услышите характерный щелчок, значит, сработал механизм защиты и цепь разомкнулась. В противном случае, придется заменить деталь.

Протечка бака

Как бы это банально не звучало, но для начала вам нужно найти, откуда вытекает вода. От этого зависит очень многое, так как если прогнил бак, то придется покупать новый водонагреватель. Итак:

  • если вода сочится из бокового шва, то емкость проржавела, и ремонт выполнить не получится;
  • если вода выходит из-под крышки внизу, то нужно разбирать бак.

Если следы протечки находятся в местах крепления ТЭНов, то ваш водонагреватель не безнадежен и его можно спасти, заменив прокладку.

В случае второго варианта, выполните все подготовительные действия, затем снимите пластиковую крышку. Далее внимательно посмотрите, где просачивается вода. Если она выходит около фланца, то испортилась резиновая прокладка (реже это проблема с ТЭНом). В противном случае – проржавел бак, бойлер можно выбросить. Чтобы заменить прокладки, нужно снять ТЭН. Но при этом необходимо внимательно рассмотреть сам нагревательный элемент. Если он треснул, то его также лучше заменить.

Другие неисправности

Если вы проверили и заменили все детали, но бойлер все равно не работает, то, вполне возможно, что вышла из строя электроника. Плата управления ремонту не подлежит, а найти подобную в магазине будет крайне сложно. Поэтому в таком случае мы рекомендуем обращаться к специалистам.

Замена платы регулятора температуры

В Таганроге поиск такой платы к успеху не привёл, а интернет показал, что цена её – более 7 тыс.руб., при этом доставка под заказ через неделю. Зима была на носу, и надо было действовать.

Было решено сделать ремонт водонагревателя Термекс, применив другой терморегулятор, поскольку это основная функция нагревателя.

Плату (панель) управления было решено оставить, но только потому, что она закрывает дыру в баке). А плату силовую тоже пришлось убрать, поскольку она без контроллера бесполезна.

Я установил регулятор температуры от теплого пола Russian Heat RTC 70.26, который у меня валялся несколько лет без дела. Хоть он и предназначен для другого случая, но электронам всё равно, что нагревать – воду или пол.

Терморегулятор для пола в качестве регулятора температуры воды.

Небольшой минус – регулятор для теплого пола может выдавать температуру примерно до 45 градусов, а для комфортного пользования накопительным нагревателем нужна температура до 70, чтобы воду можно было разбавлять. Решил я это просто – термодатчик вставил на место не так глубоко, как стоял родной, а только на 3/4 корпуса, и зафиксировал. При натурных испытаниях выяснилось, что благодаря этому реальная температура воды в баке примерно на 20 °С выше, чем установлена по шкале регулятора.

Такое расположение датчика приводит к тому, что регулятор обладает большей инерционностью, т.е. более широкой петлёй гистерезиса и широким разбросом температур при регулировке. То есть долго думает, зато реже щёлкает. Но разброс температур в данном случае зависит в основном не от способа установки датчика, а от того, как интенсивно сливают воду из бака.

Про терморегулятор и теплый пол статьи ещё будут, а пока – как я установил и подключил этот регулятор в данном случае.

Установка терморегулятора для накопительного нагревателя Термекс.

На терморегуляторе напечатана подробная схема подключения, поэтому проблем при монтаже не возникло. Поставил регулятор на внешнюю коробку, кабель-канал уже был.

Датчик я поставил тот, который к тёплому полу. В результате, вот что получилось:

Ремонт накопительного настенного нагревателя Thermex – замена регулятора температуры

Шлейф, который шёл к панели управления, остался не у дел.

Исходная (родная) плата включала секции ТЭНа раздельно. В данном случае у регулятора Russian Heat одно реле, поэтому я подключил обе части ТЭНа параллельно.

Стоимость ремонта в данном случае сократилась примерно в 3 раза, а сроки – в 10 раз.

Пошаговый порядок замены анода

В первую очередь необходимо выяснить, где находится анод в нагревателе и как его правильно снять и заменить. Информация об этом должна быть включена в руководство по эксплуатации вашего устройства. Если данное руководство отсутствует, то ниже описан стандартный порядок замены магниевого анода, который практически одинаков для всех накопительных настенных водонагревателей.

Шаг 1 – Отключите питание водонагревателя и подачу воды

Для начала нужно отключить водонагреватель от сети и перекрыть подачу холодной воды в водонагреватель, а затем открыть смеситель. Так мы выпускаем избыточное давление из водонагревателя.

Затем перекрываем вход для горячей воды. На патрубок холодной воды, либо на сливной патрубок, либо на специальный отвод для слива воды устанавливаем гибкую подводку (вместо нее можно использовать сливной шланг) и протягиваем ее до раковины.

Шаг 2 – Слейте воду из бака

Чтобы вода начала сливаться, необходимо открутить выход горячей воды. Так мы пускаем воздух в водонагреватель, и вода начинает идти в раковину. При этом из патрубка горячей воды может вылиться несколько капель, но основной поток воды пойдет через сливной шланг. Это связано с разной высотой трубок горячей и холодной воды в водонагревателе. Патрубок горячей воды заканчивается в верхней части внутреннего бака, а патрубок холодной – в нижней, поэтому слив мы производим через него, если не предусмотрен сливной патрубок.

После того как вода сольется, можно открутить сливной шланг. Теперь откручиваем американку на входе холодной воды, при этом из бака может вылиться еще немного воды. После этого можно снять водонагреватель. Так как вода во внутреннем баке еще присутствует, пусть и в небольшом количестве, снимая водонагреватель со стены, лучше зажать патрубок холодной воды рукой.

Шаг 3 – Извлеките старый анод

Приступаем к замене магниевого анода в бойлере. Необходимо открутить шуруп, который держит крышку, и подцепить ее ножом или отверткой. Под крышкой мы увидим провода. Прежде всего необходимо снять контакты с ТЭНа. Для этого мы откручиваем их крестовой отверткой. Далее необходимо вытащить датчики термостата. Количество датчиков зависит от конкретной модели водонагревателя.

Снимаем фланец и извлекаем ТЭН. На нем видны остатки анода. Промываем ТЭН от остатков анода под проточной водой. После промывки ТЭНа будет видно, что от анода осталась лишь шпилька. Также можно промыть и сам водонагреватель. Налейте в него воды и переверните, чтобы выплеснуть грязную воду с остатками анода.

Откручиваем оставшуюся от анода шпильку. Для этого откручиваем гайку и снимаем старую шпильку.

Шаг 4 – Установите новый анод

Так как у нас предусмотрена резьба в гнезде анода, то новый может быть установлен без гайки – достаточно лишь вкрутить его в ТЭНовую группу. Не нужно затягивать анод до упора – достаточно просто его зафиксировать.

После прикручивания анода протираем гнездо посадки ТЭНа и ставим ТЭН обратно.

Далее собираем все в обратном порядке. Возвращаем фланец и прикручиваем его болтами. Будьте внимательны, фланец не должен пережать провода и датчики температуры. Не нужно затягивать гайки фланца слишком сильно. Ставим обратно датчики температуры, а затем фиксируем их крепежной планкой. Затем возвращаем контакты ТЭНа, укладываем все провода и закручиваем крышку. После этого можно повесить водонагреватель обратно на его место.

Шаг 5 – Восстановите подачу воды и нагрев

Возвращаем трубы к патрубкам воды. После подключения труб мы открываем смеситель и включаем подачу воды в водонагреватель, а затем открываем подачу воды из водонагревателя. Таким образом мы спускаем воздух из внутреннего бака водонагревателя. Ждем, пока поток воды стабилизируется и пойдет ровной струей.

После этого можно закрыть смеситель, включить водонагреватель в сеть и запустить нагрев.

Ремонт нагревательных элементов

Понять, что бойлер Термекс 50 литров перестал греть воду из-за неисправного ТЭНа, можно по следующим признакам:

  • На щитке происходит регулярное выбивание автоматики;
  • Постоянно срабатывает УЗО;
  • При случайном прикосновении к воде владелец ощущает удар током.


специальный измерительный прибор

Перед включением устройства следует выбрать шкалу измерений 220-250v , после чего приступают к измерению на клеммах. В случае отсутствия отклонения по напряжению следует искать неисправность в другом месте.

Далее тестер следует перевести на шкалу измерения сопротивления, при этом бойлер следует обесточить, отключив его и от термостата . Затем приступают к измерению сопротивления, для чего тестер нужно присоединить к контактам нагревательного элемента. Если по результатам проверки станет ясно, что здесь имеется сопротивление, то этот элемент находится в рабочем состоянии.

Если прибор ничего не показывает, значит, необходимо установить в водонагреватель новый ТЭН, поскольку этот элемент является неремонтопригодным. Следует сказать, что подобным образом следует действовать в случае, если такая неполадка возникла и нагревателей иных типов.

Если неисправность прибора связана с термостатом и термореле, то для подтверждения этого вначале следует убрать термостат. Далее в тестере выставляют режим измерения сопротивления. Затем его соединяют с контактами термостата и, переведи рукоятку регулировки в максимальное положение, начинают измерения.

По отсутствию реакции можно понять, что этот элемент вышел из строя. Его ремонт невозможен, а потому придется купить новую аналогичную деталь. Если измерительный прибор показал наличие сопротивления, то переходим к следующему этапу проверки.

На термостате нужно выставить значение «min», щупы измерительные устройства соединяются с контактами, а затем, используя зажигалку, начинаем нагревать колбу термостата.

Если он находится в рабочем состоянии, то подсказкой будет срабатывание реле и последующее размыкание цепи, при этом на тестере будет показано, что сопротивление стремится к бесконечности. Если же этого не наблюдается, то, значит, элемент неисправен. В этом случае придется купить новое термореле.

Установка и подключение нагревателя

Рисунок 2. Упрощенная электрическая схема нагревателя.

Нагреватель монтируется на стену недалеко от водопровода. Устанавливать Thermex следует над трубами водоснабжения. Это необходимо для того, чтобы конденсатная влага, которая образуется на трубах, не капала на Термекс. Для врезки в водопровод лучше всего использовать шланги из металлопластика. Они достаточно эластичные, при сгибании не боятся поломки.

При подключении прибора к электросети нужно правильно подобрать сечение питающего провода. Если мощность бойлера составляет, к примеру, 6 кВт, то провод подбираем следующим образом. Из практики известно, что 1 кВт имеет 4 ампера. В нашем случае на бойлер поступает 24 А. Известно также, что провод сечением 1 мм² проводит 10 А тока. Из этого следует, что минимальное сечение питающего кабеля должно быть 2,5 мм². Кабель меньшего сечения будет причиной неисправности в работе оборудования. В качестве защиты данной цепи от короткого замыкания устанавливается ближайший по номиналу автомат — 32 А. Номинал этого оборудования указывается в инструкции по эксплуатации.

Электрический нагреватель должен иметь надежное заземление. Это необходимая мера безопасности. Провод для заземления Thermex должен быть толще питающего кабеля. Заземляющий провод ни в коем случае не должен соединяться с нулевым проводом. Иначе электрическая схема водонагревателя не будет работать. При попытке включения электрооборудования будет срабатывать устройство защитного отключения.

Такая ошибка электромонтажа встречается довольно часто. Соединение заземления с нулем возможно только за пределами рабочей схемы. В данном случае электрическая схема имеет такой вид, как показано на рис. 3. Здесь хорошо видно, что заземляющий провод находится отдельно.

Основные причины поломки оборудования

Причиной неисправности обогревателя Thermex чаще всего являются следующие обстоятельства:

Рисунок 3. Принципиальная схема электромонтажа.

  1. Поломка ТЭНа. Это может случиться в том случае, когда во время подключения бойлера в системе водоснабжения слишком малое давление. Защитные датчики при этом не срабатывают. ТЭН в этом случае перегревается и его спираль выходит из строя.
  2. Забивка грязью внутренней системы нагревателя Термекс. Чтобы подобного не произошло, нужно чаще промывать фильтр очистки воды.
  3. Износ электрических элементов. Сюда в первую очередь относится перегрев контактов. Со временем все контакты подключения бойлера ослабевают и начинают греться. Для того чтобы они не разрушались, их необходимо периодически подтягивать. Хотя в инструкции такого и не сказано, но это весьма важный момент.

Чтобы не возникали вышеназванные поломки, используя нагреватель Thermex, необходимо соблюдать правила технической эксплуатации. Периодический осмотр рабочих узлов оборудования следует производить с момента подключения бойлера. Это будет способствовать увеличению срока его работы. Схема подключения электрического нагревателя должна выполняться одним составом провода. Соединения медных проводов с алюминиевыми проводами недопустимы. Связано это с тем, что они имеют различную электропроводность, и места их соединений будут греться.

Видео описание

В этом коротком видео за несколько минут доходчиво и лаконично объяснено, что можно сделать с прогнившим баком, чтобы прибор ещё какое-то время проработал:

Самая простая ситуация с заводским браком. Так как проблема появляется в начале эксплуатации устройства, то все что потребуется – обратиться в магазин, где покупался водонагреватель, чтобы они поменяли его на новый по действующей гарантии.

Единственным случаем, когда течь можно устранить без вызова специалистов – повреждение или неправильная установка уплотнителей. Чтобы их заменить, нужно вынуть фланец, а вместе с ним выпадет и сама резинка. Для дополнительной защиты от влаги можно со всех сторон нанести герметик.

Ответы на частые вопросы по кнопкам водонагревателя Термекс

Все накопительные водонагреватели (бойлеры) работают по одному и тому же принципу, и имеют схожее устройство.

Вот так выглядит электросхема самого распространенного электроводонагревателя Термекс с механическим управлением:

Как видно из схемы, ничего сложного в устройстве прибора нет.

  1. Работа двух ТЭНов регулируется посредством простой панели управления, на которой имеются устройства контроля и управления нагревом.
  2. Установленные внутри колбы термостаты позволяют плавно регулировать температуру в диапазоне от +7 до +75 градусов.
  3. При остывании воды в накопительном баке нагревательные элементы вновь включаются в работу.

Что делать, если водонагреватель Термекс не включается?

Для начала нужно установить причину неполадки. Как показывает практика, их может быть несколько.

Вот самые распространенные:

  • Неисправна розетка, отсутствует напряжение в сети 220 В. Чтобы проверить это, достаточно подключить к розетке любой другой работающий электрический прибор;
  • Нарушена целостность проводов питания, отсутствует контакт на клеммах нагревательного элемента;
  • Вышла из строя сама кнопка включения/выключения. В этом случае решить проблему поможет замена кнопок ВКЛ/ВЫКЛ на водонагревателе
    ;
  • Сработала кнопка термозащиты водонагревателя
    , разомкнув электрическую цепь. Термозащита позволяет исключить перегрева воды, если по каким-то причинам не сработает термостат. Чтобы запустить бойлер, нужно нажать на скрытую кнопку термозащиты. Она расположена непосредственно на блоке термостата;
  • Сработало устройство защитного отключения (УЗО). При одиночном срабатывании УЗО можно сбросить кнопку аварийного отключения водонагревателя, нажав на красный переключатель, расположенный на самом устройстве. Если произойдет повторное отключение, это говорит о наличии серьезных дефектов и необходимости ремонта электроприбора.

Проверить работоспособность нагревательных элементов можно при помощи тестера (замером сопротивления). Поврежденный ТЭН ремонту не подлежит, однако всегда можно приобрести новый нагревательный элемент и произвести его замену.

ВИДЕО ОБЗОР

Распространенные неисправности бойлера Термекс

Мастера, которые чинят водонагреватели Термекс, отмечают такие поломки агрегата:

  1. Вышли из строя электрические механизмы.
  2. Оставляет желать лучшего состояние нагревательного бака ТЭНа. Определить такую поломку несложно – когда Термекс греется, на корпусе загорается индикатор. Если ТЭН в нерабочем состоянии, лампочка себя не проявляет, нагрев воды не осуществляется.
  3. Поломка термостата термореле. Напряжение вроде бы есть, но по факту ТЭН отключен.
  4. Протечки – атакуют Термекс регулярно. Течь образуется на разных функциональных компонентах – возле фланца с крепежом к ТЭНу, на баке. Протечки указывают на износ устройства, несвоевременное техобслуживание или полное отсутствие обслуживания водонагревателя. Возможно, до сих пор не сделано заземление, и это повлекло коррозию.
  5. Накипь внутри прибора.
  6. Не действует магниевый анод.

В ремонте Термекса главное – определить точную поломку, если это сделано, ремонт не составит большого труда. Приглашать специалиста необязательно, тем более что дожидаться мастера наверняка придется не один день. Прежде чем приниматься за ремонт самостоятельно, тщательно изучите внутреннее устройство аппарата, какую функцию выполняет каждая деталь и за счет чего исправно работает. Только получив необходимые знания, можно переходить к действиям.

Особенности различных конструкций

Прежде чем приступать к ремонту водонагревателя своими руками, нужно разобраться, к какому типу относится устройство. Существует несколько разновидностей:

  • электрические бойлеры;
  • проточные;
  • системы косвенного нагрева;
  • газовые колонки.

Электрические нагреватели

Этот тип бойлеров считается наиболее популярным. Конструкция состоит из бака, теплоизоляционного слоя (зачастую используется пенополиуретан), а также верхнего кожуха.

Нагревательный элемент располагается внизу устройства. Вода греется до определенной температуры, которая заранее устанавливается на термостате, максимальное значение составляет +75°С.

Если забора воды не происходит, прибор поддерживает температурные показатели, включая и отключая ТЭН. Он оборудован защитой от перегрева, поэтому при достижении максимальных показателей устройство отключается.

Оптимальное значение температуры составляет +55°С, именно в таком эксплуатационном режиме конструкция прослужит дольше и сэкономит электричество.

Данный прибор наиболее распространен

Забор горячей воды осуществляется через трубку, которая располагается вверху прибора. Входное отверстие для холодной жидкости находится снизу устройства. Металлический бак защищает от коррозии специальный магниевый анод, имеющий определенный рабочий ресурс. Замену элемента необходимо производить один-два раза в год в зависимости от жесткости воды.

Системы косвенного нагрева

Такие изделия самостоятельно не вырабатывают тепловую энергию, нагрев воды осуществляется с помощью змеевика, в котором расположен теплоноситель.

Холодная вода поступает с нижней части прибора, выход горячей осуществляется сверху. Устройства косвенного нагрева могут обеспечить большим количеством горячей воды, в силу этого их часто устанавливают в больших домах. Принцип работы состоит в обмене теплом жидкостей с различными температурами. Чтобы на выходе было +55°С , нагрев производится до +80°С.

Процесс занимает много времени, эту особенность нужно учесть при выборе подходящего устройства. Как и электрические аналоги, косвенные оборудованы магниевым анодом. Конструкции бывают настенные или напольные, кроме этого, их можно подсоединить к двухконтурному газовому котлу. Более дорогие модели оснащены дополнительными электрическими нагревательными элементами, которые по мере надобности уменьшают время нагрева.

Газовые и проточные конструкции

Приборы, работающие на газе, бывают только настенными. Внутри конструкции присутствует теплоизоляционный слой. Сверху располагается дымоходный патрубок, а снизу — газовая горелка. Последняя является источником нагрева, кроме того, ей помогает теплооборот продуктов горения. Автоматическая электронная система осуществляет контроль и по мере надобности тушит газ. Колонка оборудована защитным анодом.

Газовые водонагреватели выдают большое количество горячей воды за короткий промежуток времени.

Электрические системы осуществляют нагрев с помощью ТЭНов увеличенной производительности. Несмотря на малые габариты, изделия высокомощные, поэтому их область использования ограничена. Горячая вода поступает регулярно без перерыва на нагрев.

Газовые водонагреватели имеют больший КПД
