Как закрепить экран под ванну

Установка на ножках

Схема сборки панели экрана из гипсокартона под ванной.

А теперь что касается непосредственно самой установки экрана. Разберем это кратко для каждого отдельно взятого вида экрана, чтобы у вас не возникло дополнительных вопросов. В целом установка представляет собой несложный процесс, если к панелям экрана в комплекте прилагается инструкция по сборке и монтажу.

Установка обычного экрана на ножках начинается с того, что в специальные отверстия в панелях вкручиваются ручки, которые служат одновременно и держателями во время монтажа, и функциональным элементом во время эксплуатации экрана. После надежной их фиксации в самом низу панелей в отверстия вкручиваются ножки. Как правило, высота ножек может регулироваться. Так вот, сначала нужно закрутить их максимально, чтобы они были короткими, почти по уровню низа экрана. Экран подготовлен!

Теперь вам понадобятся деревянные небольшие бруски, которые будут крепиться к стенам-опорам для вашего экрана. Бруски должны соответствовать высоте экрана. При этом их толщина должна быть такой, чтобы они не мешали фиксации непосредственно самих панелей. Крепление брусков из дерева производится при помощи шуруповерта к стене, только сначала нужно сделать разметки, просверлить там отверстия и вбить дюбеля. При этом чем мощнее бруски, тем больше должны быть дюбеля и шурупы.

Схема монтажа основания под ванну.

Если вы используете не цельные деревянные бруски, то необходимо будет их для надежности соединить между собой. Это легко сделать, воспользовавшись самыми тонкими уголками или ровными планками-соединителями. Соединение при этом нужно производить по боковой линии так, чтобы в итоге оно оставалось сбоку от линии крепления самого экрана.

Далее, производится непосредственно монтаж панелей каркаса. Для этого используется все тот же шуруповерт. Места крепления на панелях размечаются заранее, если они не были размечены производителем или изготовителем. Перед тем как экран монтировать, необходимо подкладывать под крепление тонкую резиночку. Это сделает соединение более надежным, а также предохранит панель экрана от появления возможных трещин или прочих дефектов во время монтажа под ванну. Когда экран будет установлен, вам останется всего лишь опустить ножки путем их прокручивания на нужную высоту.

Пластиковый экран. МДФ-обшивка

Пластиковый экран

Экран из МДФ или пластиковой вагонки будет самым простым вариантом, который позволит сразу получить чистовую поверхность. Экран из МДФ легко разбирается, а пластиковая обшивка самая экономичная – при повреждении какой-либо части, ее можно заменить.

Пластик для экранирования пространства крепится на каркас, для формирования которого используется деревянный брус 40 на 40мм или металлический профиль. Для дерева обязательна влагоустойчивая грунтовка.

По периметру ванны с помощью отвеса наносится разметка.

Затем на нее устанавливают стартовый профиль, прикручивая его саморезами и укрепляя герметиком или клеем. Линия для установки каркаса должна быть проложена вдоль всей длины будущего экрана. Для более плотного стыка нижней части профиля с полом обязательно нужно использовать слой герметика. Вертикальный профиль устанавливают через каждые 60см. Дополнительную стойку делают там, где планируется расположить ящик или полки.

Каркас позволяет сформировать и углубление для ног. Для этого каркас заглубляется в форме прямоугольника под ванную на 15см. В получившейся нише допустима наклонная установка пластиковых планок.
Под краем чаши ванны также крепится профиль или брус. Его уровень фиксируют, привинчивая направляющие к прилегающим стенам. Для придания конструкции жесткости нужно закрепить профиль и в середине экрана

Это особенно важно сделать, если используется мягкая вагонка, которая легко подвергается деформации и гнется со временем. Закрепить нижний профиль, идущий по полу, можно с помощью клея или герметика.

  1. Нарезка МДФ и пластиковых панелей проводится заранее. Для работы с пластмассой удобно использовать резак или строительный нож. Поверхность экрана набирают из панелей, а там, где должно быть технологическое отверстие, выполняется прорезка, в которую вставляется решетка или дверца.

В готовой пластиковой ширме также нужно обязательно прорезать вентиляционные щели (с той стороны, где нет «окошка»). Рекомендуемая ширина прорези – 3 на 5 см. Вентиляционное отверстие закрывают пластиковой решеткой.

Подбираем удобную конструкцию

Экраны состоят из каркаса (чаще всего алюминиевого) и панелей. Они могут быть глухими или оборудованными дверками для доступа к коммуникациям и хранящимся под ванной предметам.

Существуют также модели со съемными панелями, их обычно устанавливают под акриловые ванны.

Преимущества глухих панелей – высокая эстетичность и прочность. Гладкую поверхность можно украсить любым способом или оставить однотонной.

Она будет приятно смотреться независимо от наличия или отсутствия дополнительного декора. Благодаря отсутствию движущихся деталей такие экраны для ванн гораздо дольше служат.

К недостаткам глухих стационарных конструкций следует отнести неудобства, которые возникают в случае поломок сантехнической системы. Для доступа к ней придется снимать всю панель.

Это занимает немало времени, что может стать причиной проблем, если образовалась течь и под ванной скапливается вода.

В некоторых интерьерах экраны выполняют стилеобразующую функцию. Роскошная яркая модель очень привлекательно выглядит, если остальные элементы оформления однотонные или выполнены в том же стиле

Конструкции с дверками более практичны, чем глухие. Сами дверки могут быть распашными или раздвижными. Оба варианта имеют собственные достоинства и недостатки.

В большинстве случаев владельцы ванных комнат останавливаются на раздвижных моделях.

Распашные дверки удобно открываются и закрываются, обеспечивая доступ к полочкам с необходимыми мелочами.

Однако экран с такими дверками не стоит выбирать для ванной комнаты маленькой площади. Открытые, они занимают полезное пространство и затрудняют манипуляции с элементами сантехнической системы.

Дверцы раздвижных экранов под ванну раскрываются, скользя по направляющим

При покупке такой системы следует особое внимание обращать на качество металла

Чем он прочнее, тем дольше прослужит экран для ванны. Лучше отдать предпочтение стали или алюминию.

Есть модели с пластиковыми рамами. Они менее надежны, но вполне подойдут для владельцев квартир, которые не собираются хранить под ванной часто используемые вещи вроде мочалок, полотенец, шампуней, гигиенических средств, бытовой химии.

Если дверцы нужны только для доступа к коммуникациям, то можно купить и пластиковую систему.

Дверцы могут распахиваться не только влево или вправо. Есть модели с откидными элементами. Они обладают теми же достоинствами и недостатками, что и  распашные экраны

Материалы и инструмент

Схема устройства ванны с экраном.

Установить экран под ванну своими руками не так сложно, если придерживаться инструкции по работе. Но заранее необходимо приобрести нужные материалы и инструменты, без которых обойтись будет просто нереально. К таким инструментам относятся:

  • набор отверток;
  • шуруповерт;
  • дюбеля;
  • набор шурупов;
  • строительный отвес и уровень;
  • молоток;
  • деревянные бруски;
  • резиновые тонкие прокладки.

Помимо этого, нужно приобрести и сам экран. Для этого сначала сделайте все замеры, а потом принимайтесь за выбор. Можно как купить готовую конструкцию, так и сделать ее на заказ. В обоих случаях это не будет стоить слишком дорого. Вы можете даже самостоятельно вырезать экран требуемого размера, сделав разметки и доведя кусок гипсокартона или пластика при помощи лобзика или строительного ножа до нужного размера.

Схема сборки экрана на ножках под ванну своими руками.

Специалисты склоняются к приобретению готового каркаса или его монтажу на заказ. При этом они отдают предпочтение раздвижным конструкциям, которые дают возможность легко открывать пространство под ванной. В итоге ваш экран будет не только декоративным, но и практичным. Ведь вы сможете там беспрепятственно хранить все, что вам необходимо.

Как правило, на сегодняшний день существует две основные разновидности подобных экранов. Отличаются они конструкционными характеристиками. Первый вариант характеризуется тем, что имеет снизу небольшие колесики, с помощью которых створки экрана просто ездят по отдельно устанавливаемому внизу рельсу. Второй вариант не такой подвижный, поэтому снизу он просто крепится до упора в пол.

Есть, помимо этих двух, еще один вариант экрана, который крепится под ванной. Он работает по принципу римской шторы. То есть конструкция при необходимости просто поднимается вверх, сжимаясь гармошкой, в итоге пространство под ванной открывается взору. Закрывается оно путем опускания экрана. Обычно такой экран выполняется из специального пластика, но может быть выполнен и из материала, аналогичного современным жалюзи.

Как выбрать готовый экран в магазине

При покупке необходимо уделить внимание:

  • внешнему виду изделия;
  • длительности эксплуатационного периода;
  • функциональности перегородки;
  • стоимости модели;
  • нюансам монтажа.

Если единственная цель установки экрана состоит в маскировке неприглядных коммуникаций, подойдет стационарное или съемное изделие с ревизионным люком.

Если же вы планируете активно использовать пустое пространство, выбирайте модели с раздвижными, а если позволяет площадь ванной комнаты – распашными дверцами.

Учитывайте оформление санузла. Экран должен сочетаться с отделкой по стилю, цветовой гамме и фактуре. Отличным выбором для небольших помещений может стать перегородка с зеркальной поверхностью. Ее способность к отражению способствует визуальному расширению пространства. Изделия с фотопринтом следует подбирать с особой тщательностью. Согласитесь, в морской стилистике экран с цветочками или животным принтом будет неуместен. Если в отделке использовались контрастные элементы, экран лучше сделать однотонным. Красочные рисунки будут уместны в спокойных интерьерах, оформленных в едином цвете.

Основные особенности экранов:

  • каркасы выполняются из различного сырья – алюминия, стали, пластика;
  • могут быть снабжены раздвижными дверцами или представлять собой глухую панель с окошком для доступа к коммуникациям;
  • в качестве основного материала может использоваться – акрил, ПВХ, МДФ, стекло с зеркальной поверхностью, металл.

Бескаркасная установка

Теперь рассмотрим особенности установки ванны без обустройства каркаса под нее. Этот вариант чаще всего применяется для акриловых ванн, но подходит и для стальных изделий. Рассмотрим пошаговый алгоритм действий.

Подготовка

Подготовительный этап стандартен для акриловых изделий:

  • Ванна переворачивается, к ее дну прикручиваются идущие в комплекте поперечные металлические балки. Использовать следует только оригинальные (идущие в комплекте) саморезы, так как более длинные метизы проткнут дно насквозь. Чтобы не поцарапать борта, при переворачивании ванны под нее подкладывается какая-либо подложка, например, полосы гипсокартона, деревянные бруски, подойдет даже обычное покрывало.

    Прикручиваем профиль для ножек.

  • Собираются ножки и прикручиваются к балкам при помощи гаек.

    Устанавливаем ножки.

  • Также на этом этапе можно предварительно отрегулировать ножки, выставив их при помощи рулетки и уровня на одинаковом расстоянии от пола. Это в дальнейшем облегчит выставление ванны по уровню после размещения в санузле. Высота ножек выставляется, прежде всего, ориентируясь на высоту расположения выхода канализационного патрубка. Для обеспечения нормального слива необходимо, чтобы приемный патрубок располагался ниже сифонного выхода.

    Регулируем ножки.

  • Также на этом этапе рекомендуется закрепить к бортику направляющую для последующего крепления экрана, так как после установки ванны сделать это будет сложнее.

    Крепление направляющей для сооружения каркаса.

  • Завершающий шаг подготовительного этапа – сборка и установка системы слива и перелива.

    Установка сифона.

Облицовка панелей экрана

Нарезку облицовочных пластиковых или МДФ панелей выполняют с помощью болгарки или строительного ножа. Заготовки нарезают в соответствии с высотой экрана. Пластиковые панели крепят к брускам каркаса на «жидкие гвозди».

Сложность может возникнуть при фиксации последней полосы, ведь при совмещении деталей необходимо обеспечить достаточную плотность прилегания

Приклеивая отрезки панелей к верхнему профилю, не забывают оставить достаточно места для последующего монтажа пластикового плинтуса. Его фиксируют на саморезы, предназначенные для работы с металлическими изделиями, либо же приклеивают «жидкими гвоздями». Клей наносят, слегка отодвинув стенку назад, после чего придвигая ее на место.

Чтобы облагородить места стыков, под примыкающие к стенам планки также подсовывают пластиковый плинтус.

Работая с гипсокартонными листами, заготовки по высоте делают на пару сантиметров короче. Их закрепляют, отступив от пола и верхнего края чаши по одному сантиметру.

Такое решение позволяет минимизировать контакт торцевых граней с водой, предупредив тем самым разбухание гипсовых полотен

Заготовки фиксируют к каркасу, «сажая» их на саморезы через каждые 15-20 см.

Из нарезанных заготовок панелей набирают поверхность экрана. В месте, где предусмотрено технологическое отверстие, прорезают отверстие.

Через открывающуюся или съемную часть вы получите доступ к коммуникациям для профилактического осмотра и выполнения ремонтных работ

Представленные в продаже сантехнические люки делают из влагостойкого гипсоволоконного листа или алюминия. Они в разы прочнее пластиковых аналогов, а потому способны прослужить в разы дольше.

Достойной альтернативой стационарным конструкциям являются съемные панели, которые удобно крепить к передней стене экрана с помощью магнитов.

Готовый сантехнический люк откидного или поворотного исполнения необходимого размера не составит труда купить в любом строительном магазине

В последствие его можно будет задекорировать решеткой, облицевать искусственным камнем или зеркалами. Благодаря этому люк будет гармонично сливаться со стеной, становясь невидимкой.

Конструкции

Речь пойдет о том, как можно сделать экран под ванну своими руками так, чтобы он был функциональным, красивым и удобным. У каждого свои представления об удобстве и красоте. Потому мы рассмотрим возможные варианты, а вы уж сами определитесь как вам лучше его сделать.

С широким бортиком или нет

Иногда вокруг ванной делают широкий бортик. Получается она как-бы вставлена в футляр. С одной стороны это удобно — можно поставить что-то на борта и с эстетической точки зрения ванна более гармонично вписывается в интерьер.

Пример экрана ванны с широким бортиком

Но не все могут себе позволить выделить большое пространство. Ванные комнаты обычно не радуют своими размерами и лишние 10-15 см могут быть критичными. К тому же такой вид установки может быть неудобным для пожилых людей. Чтобы зайти в ванну, приходится делать большой шаг, что для них не всегда возможно.

Зато у такого варианта есть еще один положительный момент: под ванной можно сделать полочки большой ширины. Они могут быть открытыми или со сдвижными/распашными дверками.

Функциональный экран для ванной с полочками

Аналогичные полочки делают и без широкого бортика, но глубина их намного меньше. Хотя, может это и не минус, а плюс — меньше будет собираться разных вещей, проще что-то доставать и убирать.

Выемка для ног

Мыть ванну или стирать в ней белье удобнее, если в экране есть выемка для ног. Ее глубина может быть небольшой — 10-12 см достаточно, ширина — порядка 35-45 см. Такие размеры позволяют без напряжения доставать до стен и противоположного борта.

С габаритами определились, дело за малым — выбрать как она будет выглядеть. Самая простая в организации квадратная выемка. Ее можно сделать из кирпича, газобетона и профиля.

Небольшое углубление под ноги прямоугольной формы

Интереснее выглядит нестандартная вариация — весь экран сделан из двух уровней, когда верхняя часть нависает над нижней (на фото ниже). В этом варианте можно смонтировать влагостойкую светодиодную ленту для подсветки. Должно получится интересно.

В двух уровнях — необычно

Следующий вариант — часть экрана сделать под наклоном. В случае с профилем это реализуется легко — с кирпичом — почти невозможно, с газобетоном — можно, но сложно.

Каркас для наклонной плоскости

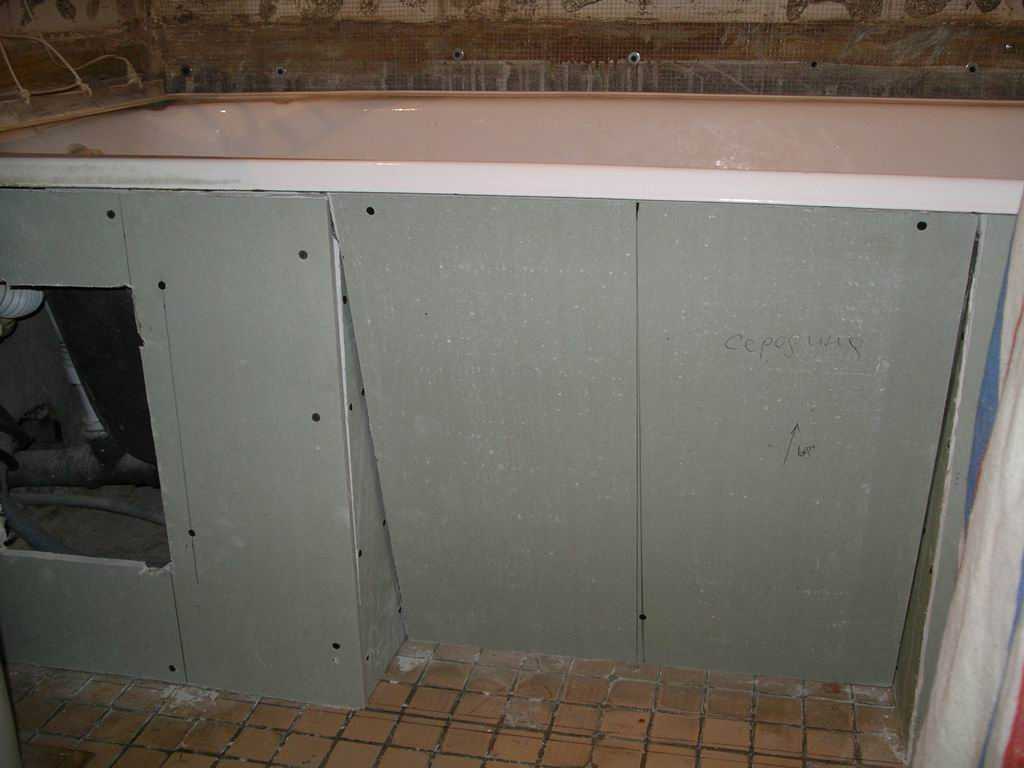

Обшивка гипсокартоном

Как выглядит в результате

Есть еще вариант — приподнять верхний край экрана над полом на несколько сантиметров. Получится он на ножках и никаких проблем с местом для ног. Но появляются проблемы с уборкой. Высоко облицовку не задерешь — некрасиво, а если оставить небольшую щель, то как убирать? Проблема.

Экран под ванну можно сделать не до пола

В общем, из всех этих вариантов можно выбрать для себя что-то наиболее подходящее, хотя делают и глухой ровный экран в пол.

Люки для ревизии

Экран под ванну обязательно должен иметь съемную/открывающуюся часть, через которую можно получить доступ к коммуникациям. Есть несколько возможностей это сделать. Первый — установить пластиковый люк. Не всем он внешне нравится, но это — самый простой и дешевый вариант.

Пластиковый сантехнический люк

Следующая возможность — сделать съемную панель, которая к каркасу будет крепиться на магнитах. Не сказать, что этот вариант сложно реализуется, но требует большего опыта — надо рассчитать место установки люка так, чтобы на нем помещались целые плитки.

Вместо люка — съемная панель

Один момент: если швы будете затирать светлой пастой, люк все равно будет выделяться. Затирки швов в этом месте нет, а есть небольшие щели, которые на светлом фоне очень даже заметны.

На темной плитке с темной затиркой зазоров почти не видно

Самый технологичный, но и самый дорогой способ — поставить специальные люки для ревизии. Они есть двух видов — откидные на цепочках и поворотные.

Виды ревизионных люков под укладку плитки

Эти люки, в отличие от пластиковых, рассчитаны на укладку на них плитки. При хорошей установке и правильном расчете его увидеть непросто.

Так выглядит в закрытом состоянии

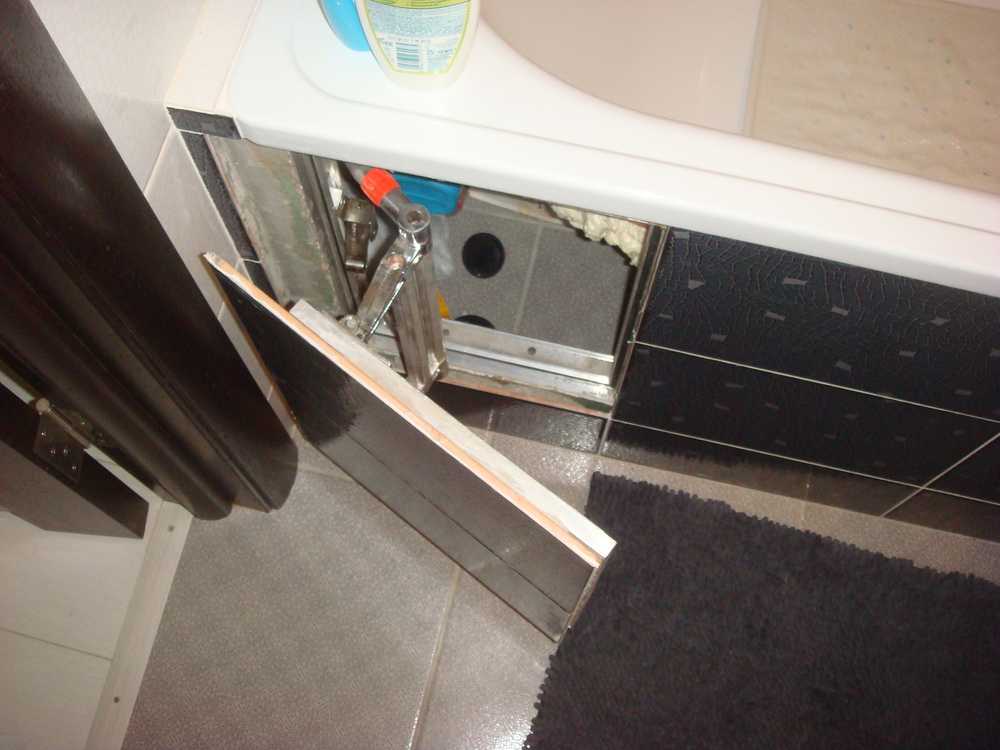

Открывается так

Работать удобно

Монтаж фронтальной панели

С выбором мы определились теперь можно приступать к установке.

Следует сразу отметить, что штатные экраны продаются в комплекте со всем крепежом, рамами и фурнитурой. Также к ним прилагается подробная пошаговая инструкция по монтажу.

Как же собрать и закрепить экран? Рассмотрим пошаговую инструкцию по монтажу для ванн торговой марки тритон:

ШАГ 1. Регулируем высоту ванны. Для того, что бы не было широкой щели возле пола нужно привести в соответствие высоту купели  и фронтальной панели. Измеряем ее с помощью рулетки и, используя гаечный ключ, подкручиваем ножки.

Очень важно после всех манипуляций проконтролировать уровень. Не забывайте это делать

ШАГ 2. Разметка. Теперь требуется найти на каркасе или ножках пластиковые заглушки, к которым будет крепиться экран, и отметить на нем маркером места для вкручивания саморезов, соответственно месторасположению заглушек.

ШАГ 3. Крепление. Прикладываем экран и, используя шуруповерт, крепим его саморезами к каркасу. Затем устанавливаем специальные заглушки на саморезы.

Стык между экраном и плиткой лучше всего заделать силиконовым герметиком, что бы туда не попадали брызги и не размножалась плесень.

Заключение

Установка экрана под акриловую ванну или другую является достаточно простой, главное – придерживаться описанной выше последовательности и не забывать пословицу «семь раз отмерь и один раз отрежь». Но если самостоятельное изготовление или установка покупного экрана у вас вызывает трудности, или, возможно, отсутствует нужный инструмент, всегда можно обратиться за помощью к профессионалам.

Если установка экрана МДФ под ванну не составляет трудности, но остались вопросы, как закрыть ванну экраном или какой материал лучше, то всегда можно просмотреть детальную видео инструкцию.
