Печи для бани с баком для воды: разновидности, преимущества, плюсы и минусы, а также видео-инструкция кладки кирпичной банной печки

Мастерим металлическую печь-каменку

Металлическое печное оборудование с открытой каменкой бывает трех видов: заводским, собственноручно изготовленным и чугунным.

Чаще всего для такой конструкции характерна незначительная толщина двойных или одинарных стенок. Печь-каменка из стали функционирует благодаря поддержанию непрерывного процесса горения.

Температура сгорания обычно находится в диапазоне 350-500 градусов. Для подобного отопительного устройства чаще всего делают каменку открытого типа.

Процесс изготовления металлической печи

Для работы потребуется металл, толщина которого составляет более 5 мм. Если значение будет меньше, агрегат не проработает и семи лет.

Сначала выбираем форму сооружения. Прямоугольная конструкция сложна в исполнении: имеется большое количество сварных швов, а также предусмотрено много процессов по изгибу металла. Умельцы нашли выход: использование обыкновенной бочки или трубы большого диаметра.

Основные шаги при создании металлической печи:

1. Подготавливаем чертеж, на который переносятся все размеры и пропорции конструкции.
2. Собираем необходимый для работы материал:
   • болгарку;
3. сварочный аппарат;
4. круги для зачистки и обрезки.
5. Переходим к изготовлению. Если вес сооружения превышает 600 кг, требуется возведение фундамента как для кирпичной печи.
6. Берем трубу и отрезаем от нее часть длиной 1 м.
7. Заготавливаем другой кусок изделия длиной 70 см. Это будет корпус печи. Внизу выполняем прямоугольный проем размером 60х200 мм – поддувало.
8. Вверху трубы приваривается металлическая пластина, в которой оформляются отверстия. Это позволит закрепить в поддувале колосник.
9. В середине трубы выполняем следующий проем диаметром 30 см, который необходим для топливной камеры.
10. Навариваем петли – запорные элементы для дверец.
11. Обустраиваем каменку над топкой. Для этого кусок трубы размером 30 см ввариваем под прямым углом к стенкам топливной камеры.
12. Размещаем в каменке камни.
13. Монтируем трубу для дымохода и выводим ее через крышу.
14. Отступаем 15 см от каменки и устанавливаем емкость для горячей жидкости. Этот резервуар может быть открытого типа или закрываться съемной крышкой для удобства наполнения и забора воды.
15. С помощью кругов для зачистки устраняем следы от сварки.

Обустройство основания

Независимо от того, какая порядовка кирпичной печи для бани была выбрана, первым делом нужно заняться созданием гидроизоляционного слоя над железобетонным фундаментом – это обеспечит его поддержание в холодном состоянии в любое время года. Фундамент сам по себе должен быть достаточно прочным, а размерами он должен на 10 см превышать все габариты печи для бани.

В нижней части обязательно оставляется немного места и отверстие спереди – это подпечье, в котором будет находиться весь необходимый инвентарь. Сверху эта конструкция накрывается кирпичным сводом, дополненным брусками, бетонным перекрытием или металлом.

Над всей этой конструкцией обустраивается настил. Для него потребуется рубероид, суммарная площадь которого соответствует площади кирпичей, укладываемых на фундамент. Два куска рубероида разделяют фундамент и первый ряд кирпичей, а остаток материала необходимо уложить между промежуточным кирпичным рядом и печью. Именно промежуточный ряд скомпенсирует незначительные дефекты, допущенные при создании фундамента.

Далее подготавливается кирпич для оборудования защитной стенки из пяти рядов, за счет которой будет предотвращаться возгорание деревянных элементов, находящихся в бане. При обустройстве этого экрана вполне допускается использование обычного цементного раствора.

Камни для банной печи

Каждый человек воспринимает баню, как место для очищения тела и отдыха. Имея такую постройку на даче, либо посещая сауну в городе, люди могут обеспечить себе отдых и снятие напряжения, накопленного в течение недели.

Чтобы в бане присутствовала располагающая атмосфера, она оснащается печью, качественной отделкой и камнями, призванными удерживать необходимую температуру внутри помещения.

Характеристики камней для банной печи каменки

На какие характеристики камней следует обращать внимание при выборе

Чтобы подобрать нужные природные породы, нужно учитывать такие их особенности:

1) Нагрев и длительность тепловой отдачи.

Такими характеристиками обладают породы с крупными размерами (монолитного типа) и весом. Камень не поддается порче в результате перепадов температур.

2) Термостойкость, заключающаяся в переносимости породами серьезных нагрузок (накал и остужение).

При выборе минералов в баню, этот показатель заслуживает особенного внимания, так как, избирая не те породы, владельцы сталкиваются с их быстрой порчей.

Саму породу можно проверять непосредственно в магазине посредством разогрева и мгновенного охлаждения. При отсутствии трещин и прочих дефектов, камни можно смело покупать.

3) Под конкретную разновидность печки могут подойти камни определенных размеров.

При наличии печей электрического типа, нужно использовать породу с диаметром до 75 миллиметров. Крупные куски можно покупать для дровяных агрегатов (до 155 миллиметров в диаметре).

4) Экологичность материалов стоит на важном месте, так как многие из них обладают высоким содержанием радиации. Следует выбирать специально обработанные изделия

Изделия с высоким качеством сразу бросаются в глаза, за счет гладкой и ровной поверхности, а также, отсутствия вкраплений.

Какие типы пород лучше подойдут для хорошего пара

Если у владельцев бани возникло желание сэкономить, оптимальным вариантом выступает галька (морская или речная).

В процессе выбора материалов, лучше всего делать акцент на овальных и приплюснутых камушках, так как они смогут уложиться в плотный слой и создать оптимальные условия для циркуляции пара.

Не следует покупать гальку, если на ней присутствуют красно-кирпичные вкрапления (оксид железа), так как она быстро подвергнется порче.

Также, популярным бюджетным вариантом выступают чугунные камни. Искусственные изделия обладают разными формами и оптимальной стоимостью. Вместе с тем, изготовители гарантируют высокое качество в течение длительного периода.

Среди более дорогих пород востребованными являются:

• Жадеит (минерал с зеленым оттенком полудрагоценного типа: стоит немало, однако позволяет получать легкий пар в бане и обладает длительной службой).

• Талькохлорид (камни серого оттенка, отлично набирающие и отдающие тепло).

• Гиббро-диабаз (вулканический камень, имеющий схожие черты с мрамором, однако его нельзя подвергать слишком крупным температурным влияниям и взаимодействию с маслом или ароматизаторами).

• Малиновый кварцит (идеально подходит для размещения в сауне).

В конце стоит отметить, что при выборе породы, нужно ориентироваться на собственные предпочтения, а также, тип печки, размещенной в бане. Только в этом случае отдых будет приносить наслаждение.

Типы

Печное оборудование для бань можно разделить на группы зависимо от разных факторов — типа используемого топлива, материала, из которого изготовлен агрегат.

По материалу

Зависимо от материала выделяется два вида конструкций:

1. Кирпичные. Стандартные печи для русской бани. Они длительное время удерживают тепло, но долго нагреваются.
2. Металлические. Конструкции можно купить в специализированных магазинах или собрать самостоятельно. Позволяют быстро прогреть банные помещения. Металл со временем выгорает из-за воздействия высокой температуры.

Выбор печи зависит от количества свободного места в бане, финансовых возможностей, наличия отдельного основания, необходимых технических характеристик.

По типу топлива

Зависимот от типа топлива выделяется 3 вида конструкций:

1. Газовые. Наименее популярные модели, поскольку подключение к системе центрального газоснабжения не всегда доступно. Пользоваться баллонами неудобно, подключать газовое оборудование можно только специалистам с определенными разрешениями.
2. Электрические. При использовании подобного оборудования не нужно обустраивать и чистить дымоход. Можно точно регулировать температурный режим.
3. Дровяные. Работают от любого вида дров или брикетов из спрессованных опилок.

Добросталь Августа — 25 850 ₽

Печь банная Добросталь — Августа СТОУН стронг с панорамным стеклом

В настоящее время наблюдается на рынке тенденция модификации печей практически одного направления. Что требует покупатель? Внутренняя каменка, аккумулятор тепла, быстрый нагрев и длительный срок эксплуатации. Именно по такому пути пошли производители компании Добросталь.

Итак, хотя производитель не указывает мощность, будем принимать ее в пределах 14-16 кВт, на что указывает объем топки и заявленный КПД. С такой мощностью и КПД прогрев парилки в зимнее время без обшивки по стенам составит порядка 3 часов. За это время мы получим качественный прогрев внутренней каменки, наружных камней и возможность «поиграть» с режимами. Не стоит торопиться и прогревать помещение в ускоренных режимах. Есть риск получить ситуацию, когда уши трещат, а ноги в инее. После выхода на режим банная печь выдаст хороший результат даже для приближенных к званию «искушенные банщики».

В модели используется конструкционная сталь с толщиной до 8 мм в местах высокой тепловой нагрузки. Заявленный срок службы в 20 лет принимается с рядом оговорок: не перегревать, не поливать водой, умеренная эксплуатация. Но даже 10 лет — это уже очень хорошо и потраченные деньги полностью окупятся полученным удовольствием.

Технические характеристики Добросталь Императрица Августа СТОУН стронг

Характеристики	Значение
Мощность печи, кВт	14-16
Объем парильного помещения, м³	10-22
Масса изделия, кг	55
Габариты (ШхГхВ), мм	470х654х840
Масса закладываемых камней, кг	70
Максимальная длина дров, мм	300
Материал изготовления	Конструкционная сталь

Здесь мы опять сталкиваемся с «коротышами». Дрова длиной всего 30 мм, но производителем гарантируется хороший съём тепла с каждого полена. Даже продвигается лозунг «Хватит топить шпалами».

Банная печь очень неплохая по исполнению, реализованы основные запросы потребителей, а критические замечания всегда принимаются во внимание и исправляются в следующих модификациях. Преимущества печей от производителя Добросталь:

Преимущества печей от производителя Добросталь:

Чугунные печи на дровах с баком для воды: так ли они удобны, как о них пишут?

Основным преимуществом такой конструкции является более быстрый прогрев помещения, чем при использовании кирпичной печи. При сравнении с обычной стальной вообще чугун вне конкуренции. Хотя обычная печка из листовой стали достаточно быстро прогревается, но при этом имеет ряд недостатков, которые, сводят на нет это преимущество. Это:

• слишком жесткий жар;
• излучение в инфракрасном диапазоне;
• очень быстрое остывание при прогорании топлива.

Чугунная печь на дровах лишена этих недостатков. Плавно и быстро разогревшись этот материал мягко и плавно отдает жар, чем и обусловлена популярность таких конструкций. Еще одним немаловажным фактором является и долгий срок службы чугуна. Его не «ведет» от высоких температур, как листовую сталь.

На срок службы подобной конструкции влияет и коррозия, которой чугун менее подвержен. Немаловажным фактором является и то, что в качестве топлива можно использовать не только дрова, но и любой другой горючий материал. Многие могут сказать, что подобным качеством обладает любая печь, но это не так. И сейчас объясним почему.

Если рассматривать в качестве топлива отходы мебельного производства, а именно обрезки ДСП, то температура горения древесностружечной плиты значительно выше, чем у обычной древесины. Доказать это довольно просто. Обычное стекло при нагревании в огне от обычных дров лишь трескается, в то время как пламя от ДСП его с легкостью плавит. Именно такие высокие температуры могут деформировать листовой металл, а кирпичная кладка может не выдержать и разрушиться. Особенно если раствор при ее кладке был приготовлен с нарушениями технологии. При этом для чугунных печей никаких проблем столь высокая температура не представляет. Но, все же, лучше использовать для растопки обычные березовые дрова.

Важно! Ни в коем случае не используйте для розжига бензин, ацетон, керосин и т.п. Если попались отсыревшие дрова, то лучше для их поджига использовать таблетку сухого спирта. Дрова должны всегда быть рядом и в сухом помещении

Дрова должны всегда быть рядом и в сухом помещении.

Печи могут быть прямоугольной и круглой формы. Наиболее распространенной формой чугунной печи является прямоугольник. Реже можно встретить овальные или цилиндрические конструкции. Однако от формы совершенно не зависят технические характеристики.

Удобным дополнением может стать дверца с панорамным стеклом и нагревательные емкости разного типа. Модели из чугуна имеют такие преимущества, как простой монтаж без фундамента, быстрый прогрев помещения и каменки, а также возможность установить бак для воды на трубу.

Печь отапливаемая дровами, создает комфорт и уют в любом помещении.

Обратите внимание! Конструкциям из чугуна не требуется специальный уход. Они не прогорают, и обладают стойкостью к коррозии

Топливо в такой печи сгорает полностью.

Плюсы и минусы дровяных металлических печей с баком для воды:

• невысокая цена;
• простой монтаж;
• нет необходимости в фундаменте;
• быстрый нагрев парилки.

Минусы:

• плохая устойчивость к перепадам температуры;
• быстро остывают.

Обратите внимание! Чугунные печки плохо переносят перепады температур. Таких минусов лишены кирпичные сооружения

Они способны хранить тепло долгое время.

№8. Тип каменки

Печи могут быть:

• с открытой каменкой. Дымовые газы нагревают стенки печки и засыпанные камни. Начинать париться можно буквально сразу, но и остывание происходит быстро. Это безопасные печи, на камнях не собирается сажа, правда, топлива здесь расходуется больше, чем в печах с закрытой каменкой, зато находиться в парилке можно сколько угодно.
• с закрытой каменкой. В таких печах камни нагреваются не от металла, а напрямую. Чтобы получить желаемую температуру, печь необходимо протапливать несколько часов, зато потом она сама поддерживает тепло в течение 10-12 часов. Такие печи ранее использовали в общественных банях, теперь же они применяются редко. КПД тут намного выше, но париться до полного прогрева камней не получится. На камнях собирается сажа, а безопасность несколько ниже.

Материалы для кладки печи

При выборе материала, главное выбрать кирпич качественный и хорошо обожженный. Кирпич должен быть с ровными гранями, без трещин и сколов. При падении он должен развалиться на несколько крупных кусков. Если получилось много мелочи — партия не подходит.

Кирпич для кладки банной печи должен быть с ровными гранями, без сколов и трещин

Для кладки надо применять керамический огнеупорный кирпич, который называют еще печным. В идеале, весь он должен быть стандартного размера — 125х250х65 мм. Но реалии таковы, что габариты отличаются не только у разных производителей, но может быть также существенная разница между партиями того же производителя. Потому приходится внимательно подбирать их по размеру. Многие печники сначала выкладывают каждый ряд без раствора, выставляют кирпичи один за одним, оставляя зазоры на швы. Так можно избежать многих ошибок.

Можно сначала выложить ряд кирпичей без раствора, подобрать подходящего размера

Есть еще специальный печной кирпич: у него обожженные только три стороны. Один ложок оставляют без обжига. И неровную необожженную сторону укладывают наружу (из топки). Но это — достаточно большая редкость. Большинство пользуется обычным красным керамическим.

Для кладки топливной зоны применяется шамотный кирпич Ш5 белого, светло розового или чуть желтоватого цвета. Он выдерживает высокие температуры. Его габариты несколько отличаются. Но особой роли это не играет — в большинстве печей топка, выкладываемая из шамота, не связана с корпусом печи, и подгонять под один уровень ряды нет необходимости. Но если, вдруг, выровнять нужно, можно подпилить, добившись требуемого соответствия.

Шамотный кирпич может быть разным. Для кладки топливной зоны банной печи используют Ш-5

Приготовление раствора для шамотного кирпича проводится из шамотной огнеупорной глины — белого цвета. Она продается в специализированных магазинах строительных материалов. Можно использовать готовые составы для кладки шамота. Но вот на этот раствор класть всю печь нельзя: при температуре 600-800оС этот состав спекается в монолит. В наружной кладке таких температур просто нет, так что со временем раствор просто растаскивается и высыпается, а кладка разрушается.

Для остальной конструкции печи используют раствор из глины и кварцевого песка. Соотношение растворной смеси 1:5 (1 часть глины, 5 частей песка). Песок можно использовать карьерного или речного происхождения. Речной несколько хуже — у него песчинки обкатанные, круглые, и такой раствор имеет худшие характеристики. Чтобы печь стояла долго, лучше купите карьерного песка. Его надо просеять через сито с ячейками 2-2.5 мм, чтобы исключить попадание крупных частиц в растворе.

Кладку печи выполняют на глиняно-песчаном растворе

Глина подходит добытая из карьеров, глубиной не менее 2-х метров. К ее выбору надо относиться внимательно. Проверить качество глины можно самостоятельно. Замочить небольшое количество в воде на одни сутки (200 гр). Скатать руками колобок и оставить для просушки под навесом. Через два дня проверить его на растрескивание. Для этого надо с высоты 170 см «уронить» на плиту или каменную плитку. Если колобок рассыпался на несколько крупных кусков, значит, глина подходит для кладки печи.

Выбрав подходящую глину ее нужно приготовить: размочить в воде до пастообразного состояния и протереть через сито. Сначала с более крупными ячейками, затем через мелкую ячею.

Так же потребуется проволока диаметром 2-3 мм. Она будет применяться для крепления топочной и поддувальной дверцей.

Вот так при помощи проволок между рядами кладки закрепляют печное литье

Для установки печного литья понадобится еще асбестовый шнур — им обматывают те части литья, которые напрямую соприкасаются с кирпичом, уменьшая таким способом температуру литья и предотвращая растрескивание кладки. Внимательным нужно быть и при проходе дымовой трубы через перекрытия и конструкции крыши: обязательно проложить листовой асбест с теплоизолирующим материалом (можно использовать глиняный раствор). Подробнее о том, как провести трубу через кровлю читайте в статье «Как вывести трубу бани в стену и через кровлю»

Шамотное ядро и корпус печи выкладывают отдельно. Для увеличения температуры в шамоте иногда между ними прокладывают базальтовый картон

Кладка печи: второй этап

После того, как завершите с сооружением внутренних и внешних стенок топочной части, переходите к установке топочной дверцы. Для ее крепления можно использовать ту же оцинкованную проволоку, но лучше скручивайте не один кусок, а сразу три.

Далее уложите еще один ряд кирпичей и начинайте сооружать камеру для камней. Ее размер должен быть таким, чтобы все булыжники прогревались равномерно, то есть слишком большая конструкция ни к чему – в этом случае тепло не будет доходить к верхним камням. Считается, что оптимальная высота – 40-50 см. Когда камера будет выложена, отделайте ее стальными листами, отражающими тепло.

Следующий шаг – установка второй колосниковой решетки. После этого продолжайте наращивать ряды, оставляя проем для пара. Его средняя ширина – 50 см. Этого абсолютно достаточно, чтобы заменить камни или же выполнить ремонт внутренних стенок печи. Высота проема – 5 рядов. После их укладки нужно закрыть отверстия – для этого придется заказывать специальную дверцу под размеры конкретного сооружения.

Когда печь достигнет необходимых вам размеров, накройте конструкцию стальным листом с предварительно вырезанным отверстием. Затем установите уголки для перекрышки и закройте их кирпичами. Потом приступайте к сооружению дымохода.

После завершения кладки печи установите рядом бак для воды и соедините конструкции металлическими или металлопластиковыми трубами.

Как видите, кладка кирпичной печи с топкой из предбанника состоит из массы процедур, которые никак нельзя назвать простыми строительными работами. Поэтому, чтобы успешно с ними справиться, четко соблюдайте технологию и не пренебрегайте правилами безопасности – здесь нет места самодеятельности, ведь каждый шаг должен быть продуман до мелочей.

Проекты кирпичных печей для бани

Очень редко можно найти готовый проект кирпичной печи, который устраивает на 100%. Приходится дорабатывать и переделывать готовую порядовку. В этом случае вносите необходимые коррективы, детально прорисовывая каждый ряд кирпичей,  и исправленную порядовку показываете специалисту.

Проект кирпичной печи для бани

Даже если были внесены даже незначительные изменения, консультация крайне желательна

Печь в бане должна быть безопасна, потому очень важно мнение грамотного специалиста

Корректируя проект нужно помнить несколько особенностей кладки кирпичных печей:

Топливник в каменках обычно делают большого размера и для обеспечения нормального процесса горения необходимо обеспечить хороший приток воздуха. Поэтому поддувало и поддувальная дверца должны также иметь приличные размеры.
Чтобы обеспечить хороший приток воздуха в топливную камеру колосники лучше укладывать вдоль поддувального канала. Но найти колосник требуемого размера зачастую проблематично, потому часто приходится устанавливать  несколько решеток меньшей длины поперек поддувала.
Если каменка находится над топкой, высота топливника должна быть не меньше 55см. Оптимальный вариант – 8 или 9 рядов кирпича. В этом случае камни будут нагреваться до высоких температур. Уменьшение высоты топливника приведет не к ускорению нагрева, а к понижению температуры камней и скоплению в промежутках между ними сажи.
Если деревянные конструкции не защищены огнеупорными материалами, то расстояние до кирпичной печи не может быть меньше 30 см.
Перед тем, как укладывать кирпичи на глиняно-песчаный раствор (информация о растворе размещена в статье Материалы для кирпичной банной печи), выложите их согласно плану насухо, начиная с одного из углов, подберите кирпичи подходящего размера, чтобы ширина швов не превышала 5мм. И лишь затем укладывайте на раствор.
После укладки каждого ряда его проверяют на вертикальность и горизонтальность при помощи строительного уровня. Точность соблюдения углов можно проверить установленными отвесами. Корректируйте даже минимальные отклонения.
При установке дверец кладку начинают от нее, плотно фиксируя. Все дверцы в тех местах, где они прилегают к кирпичам, предварительно обматывают асбестовым шнуром или полосой асбеста.  Фиксируются они на месте при помощи проволоки или стальных полос, закрепляемых в швах

Для более жесткой фиксации в кирпичах под проволоку прорезают канавки.
Особое внимание нужно уделить месту прохода трубы от кирпичной печи через потолок, крышу или стену. В этом месте трубу обязательно изолируют базальтовой ватой или другими теплоизоляторами, переносящими высокие температуры.

В видео показано, как можно крепить зольную и топочную дверцы, а также процесс приготовления глиняного раствора.

https://youtube.com/watch?v=HHmB_SXuV9Y

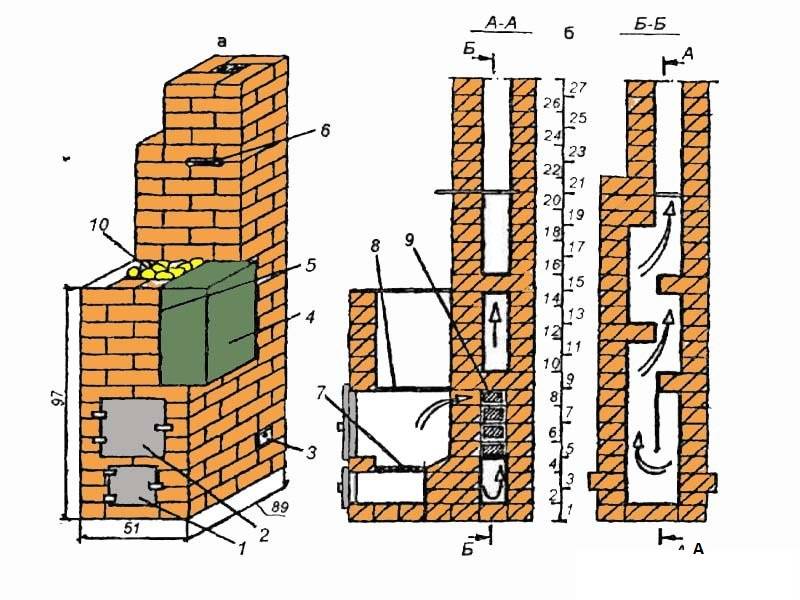

Вот проект печи для бани, в котором бак для нагрева воды примыкает к каменке и дополнительно обогревается за счет теплоотдачи от дымохода. Эта печь имеет небольшие размеры и несложна в изготовлении.

Кирпичная печь с металлической каменкой и боковым расположением бака для воды: 1 — опора бака; 2 — бак для воды; 3 — дымовая труба; 4 — люк для полива камней; 5 — крышка каменки; 6 — проволочные скрепы; 7 — камни; 8 — решётка каменки; 9 — стойки постамента каменки; 10 — колосниковая решётка; 11 — дверца топки; 12 — дверца поддувала

Емкость для каменки размером 530х510х500 мм  изготовлена из стали толщиной 8-10мм, бак для воды – из трубы диаметром 40см (емкость около 50 литров). Опорой для каменки служит сваренный из уголков каркас (уголок берут 50х50 мм), для водяного бака изготавливают скользящую опору.

Каменка имеет крышку, через которую закладываются камни и поддается вода. Чтобы камни нагревались до более высоких температур, крышку закрывают, а если нужно  их температуру понизить – открывают. После установки на каркас каменка обкладывается кирпичом, поставленным на ребро.

Вот также небольшая кирпичная печь для бани с закрытой каменкой и баком для воды, расположенном сбоку.

Кирпичная печь с закрытой каменкой и боковым размещением бака для воды: 1 — водогрейный бак; 2 — печь; 3 — дымовая труба; 4 — камни; 5 — крышка каменки; 6 — отверстие для подачи воды; 7 — металлический свод; 8 — экран; 9 — колосниковая решётка; 10 — дверка топки; 11 — дверка поддувала

Порядовка для этой печи проста и не требует больших затрат времени и материалов.

Порядовка печи с закрытой каменкой и боковым размещением бака для воды

№7. Холодные и горячие печи

В зависимости от того, насколько прогреваются стенки, печи могут быть:

• горячие, поверхность нагревается до 100С, так что в парной быстро становится тепло. Такие печи отлично подходят, если в бане нет постоянного отопления. Минус – невозможность контролировать температуру в парной, вплоть до того, что воздух может сильно перегреться;
• стенки холодных печей нагреваются до 45-50С, через специальные каналы забирается холодный воздух, а возвращается он уже в нагретом состоянии. Тепловой режим при этом стабильный, влажность и температуру можно регулировать. Прогреваться парная будет долго, но если вы никуда не торопитесь, вы оцените все преимущества данных печек.
