Газогенераторные печи длительного горения Бренеран: потребительские преимущества и популярные модели

Особенности конструкции и принцип работы

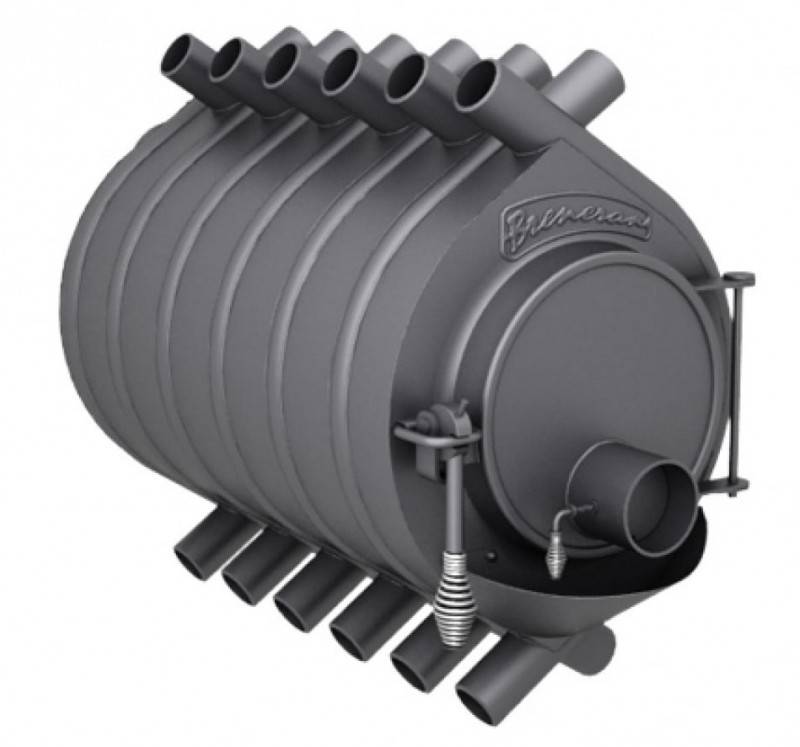

Печь Бренеран разработана канадскими инженерами. В качестве основы использовали популярный индукционно-трубный воздушный котел медленного горения. На простом языке этот аппарат называют печью-калорифером.

На большой и герметичной дверце установлено поддувало, имеющее вид патрубка. Также на этом приспособлении есть специальная дроссельная заслонка, с помощью которой производится регулирование мощности. Рукоять в большинстве случаев снабжают специальной шкалой, на которой указывается получаемая температура. Это очень удобно для осуществления контроля за работоспособностью машины.

Дроссельную заслонку можно в любой момент перекрыть, если потребуется срочно погасить печь. Большая топка оснащена криволинейными стенками. На две трети в топку помещены батареи труб, идущих от теплообменника. Это позволяет получить отдачу воздуха в 70%. Еще 10% растекается по сварному телу.

Снизу оборудования располагается четырехмиллиметровая решетка, изготовленная из чугуна. К топке также подсоединена перегородка, которая не доходит до лицевой стенки на 1/4 длину всей топки.

Перегородки оснащены специальными отверстиями с установленным диаметром. Воздух для дожигания поступает из топочного пространства. Сверху устанавливается специальная перегородка, призванная огораживать пространство, в результате образуется камера для дожигания, в случае если работа ведется в режиме тления.

Печь Бренеран оснащена специальным дымовым дросселем (шибер), с помощью которого можно изменять режимы горения. Диаметр дымохода равен или превышает примерно 10 или 20% поддувального патрубка.

Чертеж печи бренеран

Также оборудование оснащено экономайзером – устройством, с помощью которого можно подогреть остаточным теплом воздух. Но в данной печи, экономайзер служит для другой цели. Там догорают дымовые газы, образую перескок пламени.

Принцип работы основан, так же как и в любой печи, на сгорании определенных материалов. Для быстрого прогрева помещения в печь необходимо положить любое быстрогорящее топливо. Можно использовать даже картон или бумагу.

Дроссель потребуется открыть на полную, и разжечь топливо. После этого он закрывается. Из четырехтрубных батарей выходит примерно 6 кубов воздуха в минуту, который разогревается до 140 градусов. Таким образом, помещение начинает прогреваться в ускоренном режиме.

Разгонную закладку необходимо обеспечить такую, чтобы до углей она прогорала примерно за 4 минуты до конца прогрева. Здесь необходимо потренироваться, чтобы приобрести определенный опыт. Иногда в двери имеется термостойкое стекло, и за процессом горения получается наблюдать. Также для этой цели используют поддувало – в него необходимо периодически заглядывать.

Как только образуются угли, на них помещают большие чурбаки

После этого требуется прикрыть дроссель поддувала до нужного положения, шибер же полностью закрывается до упора. Это примерно три четверти.

Преимущества и недостатки печей на дровах

Подобно любым другим отопительным устройствам, экономные печи длительного горения на дровах имеют свои достоинства и недостатки.

В частности, основные плюсы таких печей заключаются в следующем:

  • компактность размеров и относительно малый вес, благодаря чему отсутствует необходимость в обустройстве фундамента;
  • высокий коэффициент полезного действия;
  • экономичность;
  • длительный режим работы;
  • наличие системы регулирования горения газов;
  • возможность использования для сжигания топливных гранул или угля;
  • длительный срок эксплуатации, особенно у чугунных моделей (40-50 лет);
  • возможность установки в любом помещении с наличием дымохода;
  • легкость переноса из одного помещения в другое;
  • эстетичный внешний вид;
  • экологическая безопасность;
  • доступная стоимость.

Что касается минусов, то их намного меньше:

  • невозможность использования жидких видов топлива;
  • некоторая сложность в настройке;
  • повышенные процессы конденсации в дымоходной трубе;
  • необходимость в регулярном уходе и присмотре.

Краткий обзор популярных моделей

Производители позаботились о разнообразии модификаций пиролизных печей. Рассмотрим наиболее эффективные модели.

Булерьян и Бренеран

Это печи, одинаковые по конструкции, отапливают помещение при помощи воздуховодов. Булерьян производится в Канаде, а Бренеран – отечественный продукт.

Булерьян – это печка с большой мощностью, способна отапливать различные пространства, будь то дом или гараж. При эксплуатации этих печей можно использовать все виды твердого топлива, кроме угля. Тепло в помещении становится уже через 10–15 минут, и 8–10 часов к печке не надо подходить.

Бренеран – аналог печи Булерьян. Интересна модель Бренеран АОТ-08. Это напольная печь длительного горения на дровах, может использоваться для жилых и нежилых помещений. Объем ее огромной топки составляет 50 литров. Можно заложить в нее дрова, и работать она на них будет 10–12 часов. Этой моделью можно обогреть площадь в 140 кв. м, при мощности 8 кВт.

Печь Бутакова

Печи Бутакова названы в честь своего конструктора. Печи Бутакова можно узнать по прямоугольному корпусу, внутри которого топка и камера дожигания, конвекционные трубы. Специальная заслонка осуществляет регуляцию интенсивности воздуха. На плоской поверхности этой печки можно разогревать пищу.

Оптимальное соотношение расхода топлива и КПД – главный плюс этого устройства.

Модельный ряд печи Бутакова представляет собой четыре размера:

  • Студент – мощность 9 кВт, объем топки 60 л;
  • Инженер – мощность 15 кВт, объем топки 120 л;
  • Доцент – мощность 25 кВт. Объем топки 250 л;
  • Профессор – мощность 40 кВт, объем топки 500 л.

Теплодар

Печи Теплодар – известная продукция российского производства. Эта печка с высоким уровнем КПД, продуманной конструкцией и удобной формой топки. Она компактна и имеет небольшой вес.

Модификаций данного оборудования множество.

Например, модель Теплодар Матрица-200. Эта небольшая печка на дровах мощностью 20 кВт обогреет помещение площадью до 200 кв. м. Закладка дров горит 8 часов. Данная модель выполнена из стали и имеет герметичную дверцу со стеклом

Важной особенностью конструкции этой печки является наличие камеры вторичного дожига

Модель Сибирь предназначена для быстрого обогрева помещения. Это прекрасный вариант для бани.

Компания Теплодар выпускает модели и для гаража. Например, модели серии Т. У этой модели два режима работы – интенсивный (для быстрого нагрева помещения) и экономный.

Отопительно-варочная печь-камин Вертикаль – уникальный агрегат, изготовленный из высоколегированной жаростойкой стали. С его помощью можно отапливать и смежные помещения, готовить на ней, и получать удовольствие от созерцания пламени.

Ермак

Отопительный газогенератор Ермак небольшого размера имеет классическую конструкцию. Кожух, который поглощает вредные инфракрасные лучи – огромный плюс этого оборудования.

Дровяные печи этой марки понравятся дачникам. Они могут быть оснащены варочной поверхностью. Печи Ермак – хороший вариант для бани. Одним словом, это экономный и экономичный вид отопления.

Термофор

Отопительное оборудование этой надежной марки создано для снижения расхода дров и долговременное сохранение тепла. Компания-изготовитель предлагает приборы, рассчитанные на сильные морозы. Дровяные печи Термофор высококачественные и основательные, потому что изготовлены из жаропрочной стали с добавлением хрома. У них высокие функциональные возможности, используется система двойного горения. Печь сибирской марки Термофор отличается компактными размерами, высокой экономией топлива и интересным внешним видом.

Отопительных пиролизных котлов различных конструкций и производителей на рынке теплового оборудования большой ассортимент. Рекомендуется осуществлять выбор по индивидуальным запросам.

Популярные модели печей Булерьян

Отопительных печей Булерьян с водяными контурами не так уже и много. Основной их ассортимент представлен отечественными агрегатами от бренда Бренеран Булерьян.

Акватэн АОТВ-19

Типичный пример – мощная печь Бренеран Акватэн АОТВ-19. Она может работать на самых разных видах твердого топлива, за исключением угля. Одной закладки дров хватает на горение в течение 12 часов. Сфера ее применения – обогрев загородных домовладений и помещений иного назначения. Аппарат изготовлен из стали, его тепловая мощность составляет 19 кВт, чего хватит на обогрев помещений площадью до 190 кв. м. Цена варьируется в пределах 52-55 тыс. рублей.

Модельный ряд данных печей Булерьян представлен множеством агрегатов, отличающихся своей тепловой мощностью и размерами.

АКВА-Сибирь

Булерьян АКВА-Сибирь – эта печи с водяными контурами, представленные в трех вариантах мощностью 19, 27 или 35 кВт. Обогреваемый ими объем составляет до 1000 кубометров. Агрегаты изготавливаются из стали и могут работать до 20 лет. Ориентировочное время прогрева составляет всего 40-50 минут, а одной закладки дров хватает на 7-8 часов горения. В качестве топлива могут использоваться опилки, щепки, евродрова или брикеты. Главным преимуществом модели является отличный округлый дизайн.

Аква-Бренеран

Аква-Бренеран – это комбинированная печь Булерьян, оснащенная водяным и воздушным контурами. Она обогревает не только комнаты с установленными в них радиаторами водяного отопления, но и помещение, в котором стоит она сама. Максимальная обогреваемая кубатура составляет 600 куб. м, время горения на одной закладке составляет до 9 часов. Печка может работать на любых видах топлива, но сжигать в ней каменный уголь не рекомендуется – велика вероятность того, что ее металл просто прогорит. Производителем является компания Бренеран.

Главные правила в выборе устройства длительного горения

Как приобрести нужный товар и не совершить ошибки? При выборе такого отопительного прибора следует обратить внимание, прежде всего, на его характеристики. В информации всегда указаны мощность, КПД, параметры устройства

В критерии выбора также входят:

  • Удобство эксплуатации и очистки. Лучше приобретать модель с разборным дымоходом.
  • Создание герметичности. Если конструкция имеет зольный ящик, он должен плотно вдвигаться, препятствуя проникновению внутрь воздуха; наличие регулируемых заслонок; дверцы с уплотнениями, не позволяющими «гулять» воздуху; наличие шибера.
  • Материал, из которого изготовлен корпус. Толщина сплава/металла – залог длительного охлаждения печи. К тому же это увеличивает срок эксплуатации. Бюджетные модели производят из стали, они долго не «живут». Более качественные конструкции изготавливаются из конструктивной, нержавеющей стали, керамики. Самые хорошие и долговечные при правильной эксплуатации – чугунные отопительные системы.
  • Дизайн. Современные модели идеально вписываются в интерьер. Кроме того, печи и камины с варочной поверхностью используются не только для обогрева жилища, но и для приготовления пищи. Функционал их значительно расширен.
  • Сколько стоит топливо. Это зависит от доступности горючего. Дровяные ресурсы гораздо выгоднее, если поблизости от места проживания имеются деревоперерабатывающие предприятия.
  • Сколько весит каминная печь. Даже небольшой по размеру камелек из чугуна очень тяжелый. Площадка, где он будет размещаться, должна быть прочной, иначе камин провалиться. Преимущество стальных конструкций в их относительно небольшой массе.
  • Сколько времени нужно печи для нагрева. Для дачников, наведывающихся на «фазенду», только в выходные дни, имеет смысл приобрести стальное устройство, оно быстрее нагревается.
  • Какой теплообменник. Система с водяным контуром и коллектором способна подарить тепло не одной комнате, а нескольким.

На отечественном рынке самые популярные модели – печи-камины итальянского, польского, сербского, норвежского и российского производства.

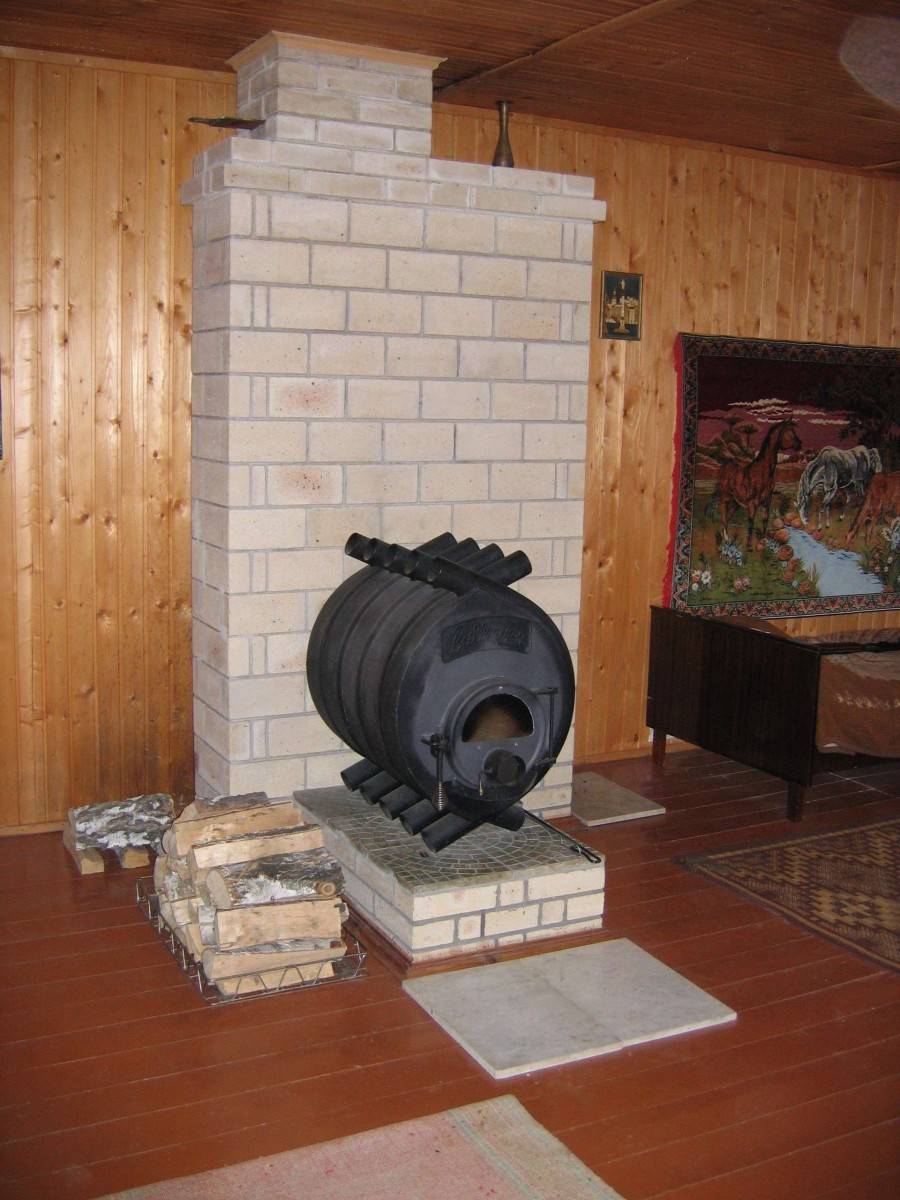

Дымоход для печи Булерьян

Периодически дымоходную трубу необходимо чистить от копоти и конденсационной сажи (рекомендовано 2 раза в год). Игнорирование чистки дымохода и использование мокрых дров приведет к засорению трубы и уменьшению силы тяги.

Частое использование печи в режиме растопки (на максимальных температурах) приводит к быстрому ее износу буквально за 1-2 сезона (прогорает металл). При соблюдении всех предписаний инструкции по текущему содержанию печь может прослужить 5-10 лет и более.

Одним из преимуществ дровяных печей является простота установки. В этом процессе возникает всего одна сложность, которая заключается в правильном подключении теплогенератора к дымоходу.

Очевидно, что функционирование нагревателя без подходящего канала отвода продуктов горения невозможно.

Дымоход для печи Булерьян является одной из самых важных частей такой системы обогрева, поэтому он должен соответствовать определенным требованиям, которые будут рассмотрены далее.

Стоит сразу отметить, что неправильный подбор или монтаж дымоходной трубы может не только значительно снизить эффективность работы котла и теплообмена, но и спровоцировать появление в помещении крайне опасной концентрации дыма.

Поэтому необходимо очень ответственно подходить к обустройству отводных каналов и доверять их установку только профессионалам соответствующего профиля.

Выбор дымоходной трубы для Булерьяна начинается с подбора подходящего материала, из которого она будет изготовлена.

На современном рынке можно найти различные изделия такого назначения, но не каждое из них может использоваться в сочетании с печью конвекционного типа.

Основные материалы для дымовых каналов и их характеристики таковы:

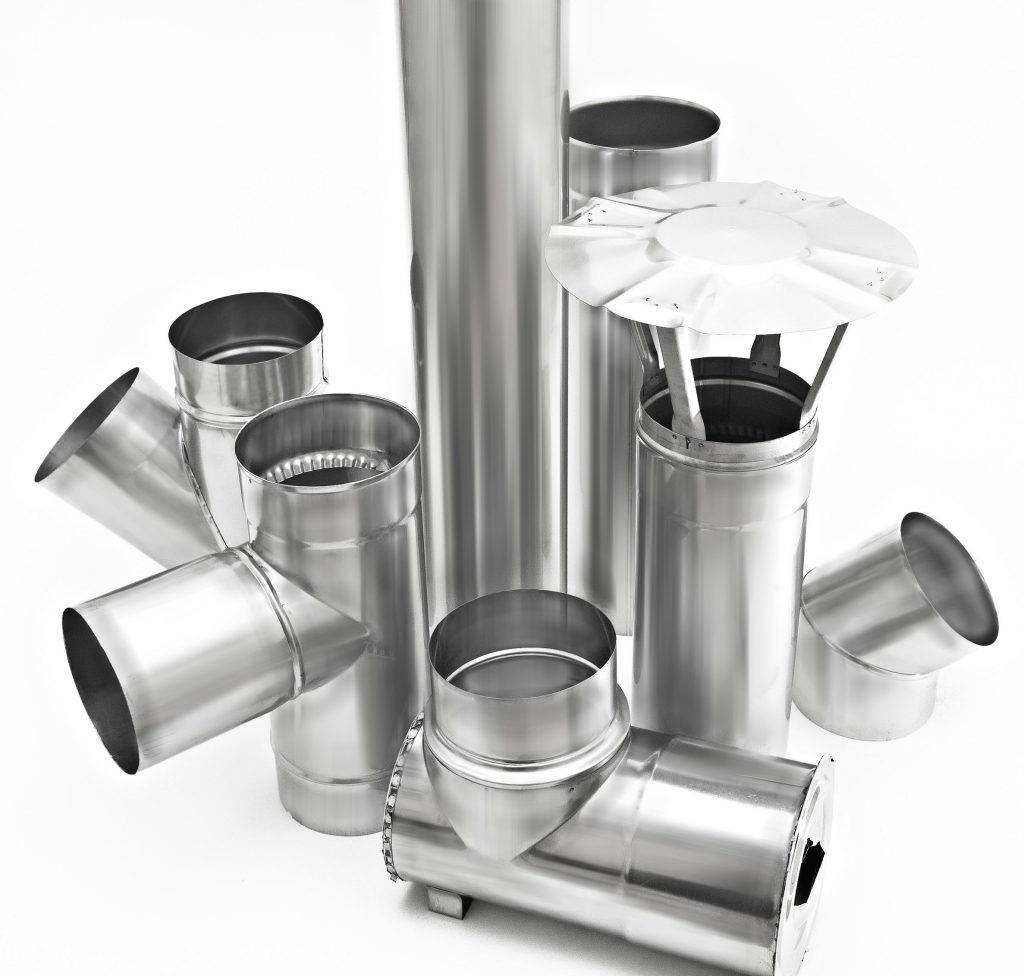

  • Дымоходы из нержавеющей стали.

    Представляют собой готовые части труб, преимуществами которых являются простота монтажа, надежность и долговечность. Они бывают одинарными (устанавливаются внутрь кирпичных шахт) и двойными (предназначены для сооружения внешних каналов отвода газов).

    Качество стальных дымоходов для Булерьянов определяется толщиной их стенок, которая должна быть не меньше 1 мм. Благодаря своей универсальности, данные изделия хорошо подходят для подключения к рассматриваемым нагревателям;

Дымоходы из керамики.

Второй вид отводных каналов, совместимых с современными теплогенераторами, какими как печи буллер. Конструктивно они состоят из трех слоев – внутренней керамической трубы, изоляции и внешней бетонной оболочки.

Керамические дымоходы для Булерьяна отличаются отсутствием коррозии, легкостью очистки, отменной тягой, высокой огнеупорностью, простотой монтажа, а также устойчивостью к погодным воздействиям и влиянию конденсата. Все эти качества делают их хорошим выбором для функционирования в сочетании с канадскими печами;

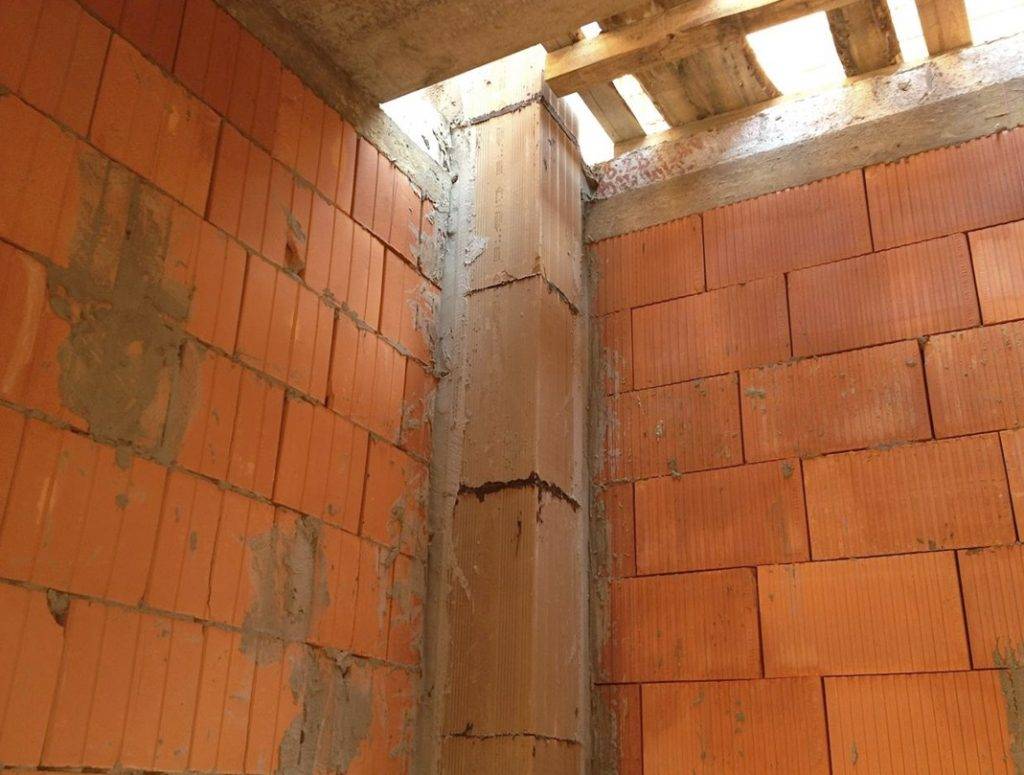

Дымоход из кирпича.

Является традиционным и самым распространенным уже многие века. Однако этот материал имеет один существенный недостаток – он плохо подходит для работы с современными котлами длительного горения, к которым относится и Булерьян.

Дело в том, что такое оборудование производит малое количество продуктов сгорания с относительно небольшой температурой, результатом чего становится образование внутри кирпичного дымохода для Булерьяна водяного пара и конденсата, постепенно разрушающих кладку.

Избежать этих проблем можно, если вставить в существующую шахту одинарную отводную трубу из стали;

Дымоход из асбеста.

Еще один вид дымоотводных каналов, неподходящих для печей Булерьян. При этом он имеет сразу несколько серьезных недостатков. Асбестовый дымоход для Булерьяна, даже будучи хорошо утепленным, характеризуется постоянным образованием большого количества разрушительного конденсата.

Кроме того, асбест выделяет очень неприятный запах, способный распространятся по всей площади отапливаемого помещения.

Разновидности

Производители на выбор покупателя предоставляет несколько вариантов своих печей. Параметры у всех разные и нужно грамотно выбирать тип для своего дома.

Газогенераторные

Это очень простое оборудование, доступное для большинства людей. Устройство стандартное. Печь проста в эксплуатации. Дополнительно можно заказать плоскую варочную плиту, располагающуюся сверху. На ней готовят пищу.

Стоимость оборудования колеблется от 10000 до 30000 рублей. Имеется несколько моделей:

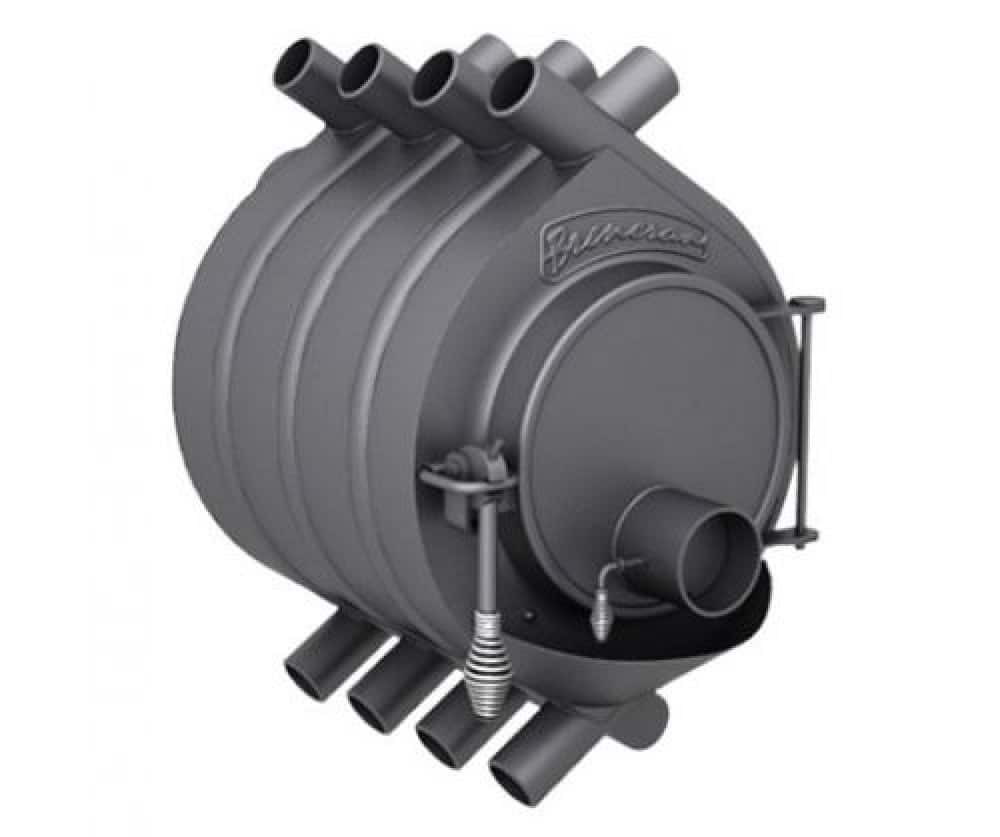

  1. АОТ-6. С помощью такой печи подогревать можно 100 кубических метров. Мощность – 6 кВт. Вес – 56 кг.
  2. АОТ-8. Мощность – 8 кВт, вес – 56 кг. Способна разогреть 150 кубических метров.
  3. АОТ-16. Мощность оборудования – 27 кВт. К недостаткам относят большой вес в 200 кг. Но с помощью такой печи удастся обогреть свыше 600 кубических метров в помещении.

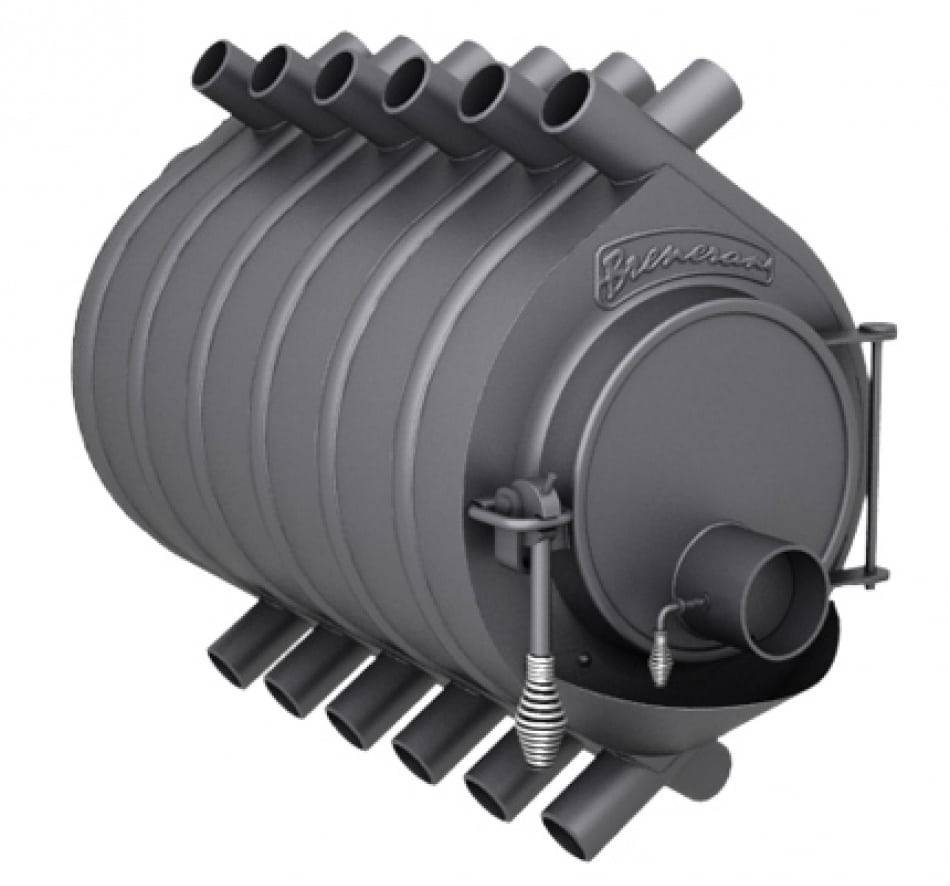

Газогенераторная печь длительного горения Бренеран АОТ-16

Для бани и сауны

Эта модель отличается от других вариантов наличием поддона, куда кладутся камни, располагающихся сверху. С помощью этого нюанса, будет образовываться пар.

Банная печь Бренеран используется для обогрева помещения в 25 кубических метров. Печь имеет металлический корпус и оснащается облицовочным материалом. Стоимость – 16000 рублей.

Имеется несколько разновидностей:

AОТ-8 с на 8 кВт и стокилограммовым весом. Диаметр дымохода – 12 см (этот параметр стандартный). Прогревает помещение в 15 кубических метров.

АОТ-12 – модель более мощная и справляется с 25 кубическими метрами помещения. Мощность печи для бани Бренеран составляет 12 кВт. Вес – 120 кг.

Для водяного отопления

Печи «Акватэн» или «Аква» используют водяной контур для обогрева дома. Потребуется подключение к водяному отоплению, проходящему по помещению, которое необходимо обогреть.

Вода будет перемещаться по трубам около горячих стенок корпуса. В результате она нагреется и начнет передавать тепло в радиатор. В результате температура получается в 90 градусов.

В печи установлен напорный коллектор, позволяющий поднимать воду на расстояние 8 метров в высоту. Стоимость печи – от 25000 до 55000 рублей.

Различаются три варианта модели печи Бренеран с водяным контуром:

АОТ-16 Аква с мощностью в 27 кВт. Вес – 200 кг. Справляется с 600 кубическими метрами.

АОТ-11 – печь Бренеран Акватэн. Мощность – 11 кВт. Радиус действия – 200 кубических метров. Вес – 150 кг.

Отопительная печь Бренеран АОТ-11

АОТ-19 Акватэн. Это оборудование предназначено на качественный обогрев 1000 кубических метров. Мощность составляет 19 кВт, вес – 350 кг.

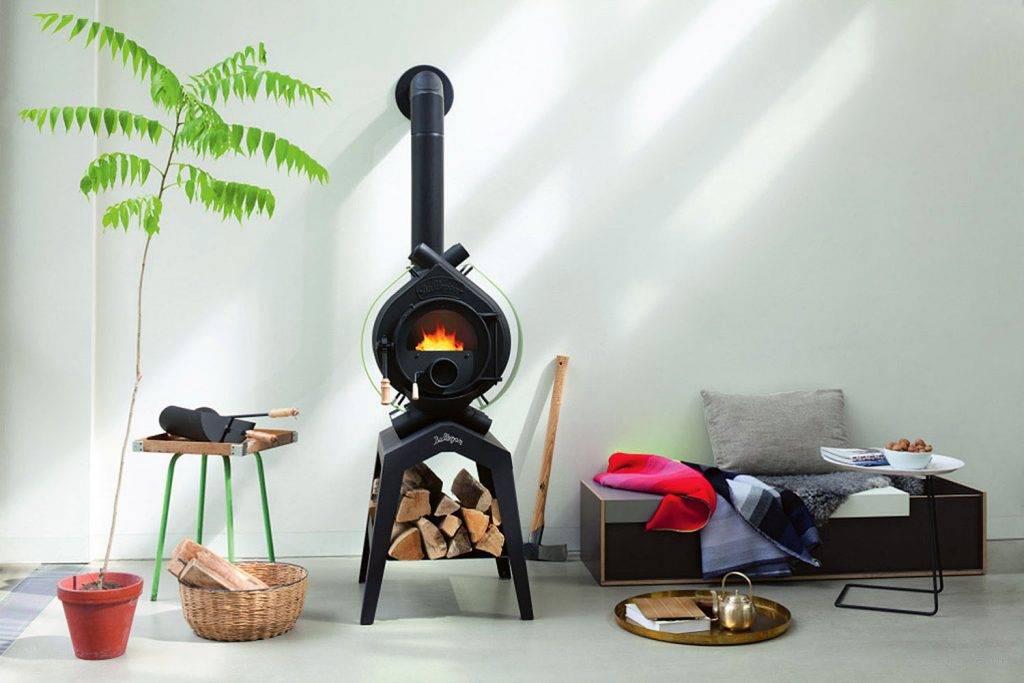

Камины относят к отдельной разновидности Бренеран. Имеют красивый дизайн, а потому устанавливаются в спальнях и гостиных не только для обогрева, но и для декоративных целей.

Устройство печи Булерьян

Печь изготовлена из металла. Устройство Булерьяна включает в себя конвектор, изготовленный из труб большого диаметра, люк для загрузки топлива, инжекторные трубки и заслонки.

Конвектор представляет собой металлические трубы, изогнутые в виде дуг. Они устанавливаются вертикально и соединяются между собой в месте пересечения. Таким образом, между внутренними поверхностями труб образуется топка. Воздушная масса поступает с нижней части конвектора. При нагреве воздух смещается вверх.

Так устроена печь

Внутри топки располагается перегородка. Она необходима для образования вторичной камеры, в которую воздух попадает через инжекторные трубки.

В ней происходит дожигание продуктов, образовавшихся в результате пиролиза. Такая конструкция топки повышает коэффициент полезного действия печи.
Люк для загрузки дров оборудован жароустойчивым стеклом. Это дает возможность следить за процессом горения. В нижней части дверцы располагается поддувало.

Сам котел можно расположить в кожухе. Источник фот: ecoteplo.pro

Оно оборудовано заслонкой для регулировки потока воздуха, подаваемого в топку. Плотное прилегание люка к корпусу Булерьяна обеспечивает запорный механизм.
Задняя часть печи оборудована дымоходом. Он необходим для отведения продуктов горения в атмосферу. Дымоход оснащен заслонкой, регулирующей тягу.

Размеры

Габаритно массовые параметры печи буржуйки Булерьяна отличаются в зависимости от её мощности. На рынке представлены компактные изделия для обогрева помещений небольшого объема. Более мощные модели имеют увеличенные габариты и вес.

Отличия от печи Бренеран

Котел российского производства изготавливается по лицензии немецкой компании. Принцип действия печей Булерьян и Бренеран не отличается. На некоторых моделях отечественного производства люк для загрузки топлива изготавливается без смотрового окна.
Твердотопливный котел Булерьян может быть оснащен защитным экраном. Он исключает риск получения ожогов при прикосновении к печи.

Тонкости конструкционного решения

Родиной отопительной печи бренеран является Канада. Первые печи использовали лесорубы для отопления своих домов. С течением времени данные конструкции стали применяться по всему миру, в том числе и в нашей стране. В основании агрегата лежит идея индукционно-трубочного котла длительного горения. Как видно на фото печи бренеран, она имеет вид герметичного сварного аппарата, по бокам которого расположено множество трубок. Температура в них достигает 120°С за 20 мин. после растопки.

Дверца аппарата оснащена поддувалом в виде патрубка. Также устройство имеет особую дроссельную заслонку – именно она даёт возможность регулировать мощность.

Рукоять снабжена термометром – он показывает получаемую температуру.

Воздух для дожигания попадает из пространства топки. Сверху крепится особая перегородка, служащая для того, чтобы огородить место. В итоге создаётся отсек для дожигания.

Дымовой дроссель позволяет менять режим горения, экономайзер – подогреть остаточным теплом воздух.

Как сделать своими руками

Необходимо следующее:

  • толстый лист металла или железная труба (можно использовать бочку);
  • уголки из стали (5×5);
  • петли, дверные задвижки;
  • труба для дымохода;
  • прутья арматуры.

Число материалов и различных дополнительных элементов зависит от размера помещения и задач, возлагаемых на отопительное оборудование.

Печь имеет два отсека. Камерой дожигания станет специальный лабиринт, расположенный в верху прибора. Его изготавливают из пластин металла, располагая их параллельно по отношению друг к другу.

Каркас

Его делают прямоугольной формы, при этом свариваются между собой несколько металлических листов. Можно использовать готовую бочку или кусок толстостенной трубы.

Подготовка рабочих элементов

Сначала необходимо разметить, а затем вырезать детали будущей печи: бока, верх, панель для колосника, пластины для газового лабиринта (3 шт.). Края подобных элементов нужно зачистить шлифмашинкой.

Отверстия

Отверстие круглой формы вырезают в верхнем элементе печи, туда будет подсоединяться дымоход. В передней стенке корпуса делают люки в виде прямоугольников (для дров и поддувала).

Металлические куски, выполняющие функцию дверок, шлифуют и крепят к ним петли. Края таких конструкций нужно обварить, чтобы обеспечить плотное прилегание.

Пластины для газового лабиринта

В 10 см от верха фасада, перпендикулярно ему, устанавливают пластину. Она должна быть на 7 см короче длины всего прибора отопления. Сзади к ней прикрепляют еще две пластины такого же размера. Отступ от верха – 15 см. Эта конструкция станет после полной сборки печи газовым лабиринтом, замедляющим движение газа.

Монтаж колосников

К бокам корпуса необходимо приварить на одинаковой высоте уголки (2 шт.). На них будет установлена колосниковая решетка. Ее изготавливают из прутьев арматуры или из металлического листа с большим количеством щелей.

Окончательная сборка

Все детали соединяют уголком при помощи сварки. Края зачищают шлифмашинкой и красят огнеупорным составом.

Подобная самодельная печь может обогревать небольшие по объему хозяйственные помещения. После сборки необходимо провести ее испытания. Если все сделано правильно, то прибор начнет достаточно быстро обогревать помещение (в течение 30 минут).

Газогенераторный котел Благодарова

В процессе работы котла Благодарова все вещества, которые вырабатываются в результате горения, сжигаются.

Конструкция подобного оборудования состоит из 3-х частей. Это камеры сгорания и газификации и бункер для сжигания элементов горения топлива. Топливный материал горит в 1-ой из 2-х камер, в 3-ей – становится газом.

Несомненным достоинством этого отопительного оборудования является длительное горение топлива (прибор превосходит по этому показателю другие котлы отопления) и хорошая теплоотдача. Оно независимо от электричества, всегда выдает мощность, которая требуется.

В процессе сгорания дров и отходов переработки древесины колосниковая решетка, перекрывающая низ камеры для топлива, способствует образованию высокого уровня тепла в условиях естественной тяги.
У котла Благодарова можно расширить объем топливного бункера, при этом КПД устройства не пострадает. Установленные в камере сгорания рельсы – хороший теплонакопитель.

В качестве топлива могут использоваться уголь, опилки, торф. В зимний период топливную камеру можно регулярно пополнять, чтобы в отапливаемом помещении поддерживался оптимальный температурный режим.

Делаем буржуйку

Печи длительного горения буржуйки хороши тем, что они делаются из любых доступных материалов – это различные бочки, старые вместительные бидоны, куски труб большого диаметра или просто листовой металл. В качестве исходного материала мы выбрали листовую сталь – это более удобный в обработке материал. Вы можете приспособить для этого бочку, но выполнять работы в ее внутреннем объеме не очень удобно.

Все размеры представлены скорее как ориентиры, некий усредненный наилучший вариант. Вы же, в свою очередь, можете отклоняться от размеров деталей для создания печки, удовлетворяющей Ваши конкретные пожелания.

Конструкция печи длительного горения вполне понятна из представленного выше чертежа. Вот ее основные узлы:

  • Камера сгорания – в ней горят дрова с образованием пиролизного газа;
  • Камера дожига – в ней происходит сгорание продуктов пиролиза;
  • Дверки камеры сгорания и зольника – они приобретаются в магазине, но их можно изготовить и своими руками;
  • Дымоход – в большинстве случаев это труба диаметром 100-150 мм.

Вы можете отклониться от чертежа в ту или иную сторону. Но помните, что с уменьшением размеров уменьшается время горения и уменьшается мощность печи длительного горения.

Чем меньше мощность, тем меньше отапливаемая площадь. Поэтому лучше всего предусмотреть небольшой запас.

Для изготовления печи длительного горения типа буржуйка нам понадобится листовая сталь толщиной не менее 3 мм – это обеспечит продолжительный срок службы отопительного оборудования. Если сталь будет тонкой, она начнет прогорать – через пару сезонов в ней образуются дыры

Поэтому толщине стали уделяется особое внимание. Оптимальное значение толщины составляет 3-5 мм

Для нашего примера мы возьмем классическую схему буржуйки, доработаем и получим в свое распоряжение эффективную печь для дома на дровах. На начальном этапе готовим боковые листы – на нашем чертеже они имеют размеры 450х450 мм. Далее изготавливаем нижние стенки, переднюю и задние стенки – их размеры составляют 200х450 мм. В итоге у нас должен получиться прямоугольный короб. Но не спешите сваривать его воедино – впереди полно работы.

Для начала нужно изготовить основу – это нижняя стенка и две боковые. Свариваем их воедино, на высоте 80 мм от дна привариваем колосниковую решетку. Теперь нужно подготовить переднюю стенку печи длительного нагрева – ввариваем в нее обе дверцы, после чего привариваем ее к нашей конструкции.

Готовим два металлических листа размером 200х370 мм. Первый из них привариваем к передней и боковым стенкам на высоте 160 мм от верха. Далее готовим заднюю стенку – ввариваем в нее небольшие металлические трубки, которые должны входить в пространство между двумя внутренними листами, образующих камеру дожигания – через них будет подаваться вторичный воздух. Потом привариваем заднюю стенку и второй металлический лист на высоте 80 от верха (приваривается к боковым и задней стенкам).

Шибер используется для регулировки воздушных потоков. Именно он повышает эффективность и качество тяги.

Наша печь длительного горения своими руками почти готова – осталось разобраться с верхней крышкой. В ней мы делаем отверстие диаметром 100 мм и ввариваем кусок трубы для будущего дымохода. Теперь остается выяснить, нужна вам варочная поверхность или нет – она тоже вваривается в верхнюю крышку. На последнем этапе устанавливаем крышку на место и привариваем ее – печка готова, теперь ее можно установить на негорючее основание, приделать дымоход и запустить.

При запуске представленной выше печи длительного сгорания дайте ей разгореться, после чего прикройте поддувало, чтобы дрова еле тлели и началась генерация пиролизного газа.

Еще одна интересная пиролизная печь длительного горения представлена на следующем рисунке. Она изготавливается из бочки или отрезка трубы большого диаметра и снабжается подходящей крышкой. В нижней части, на расстоянии 80-100 мм от дна, вваривается металлический диск с отверстием посередине. Между диском и дном, на боковой стенке, вваривается дверца. Полученное пространство образует у нас топку. В верхней части ввариваем дымоход диаметром 70-100 мм.

В плане дешевизны использования такая печь сущий подарок, так как недостатка в опилках в частном доме не бывает.

Полученная печь длительного горения получает тепло за счет сжигания пиролизных газов, образующихся при нагреве опилок. Сами опилки засыпаются в основной объем, а для того чтобы они не просыпались в топку, производится их трамбовка с помощью деревянного конуса. При запуске печи в топке разводится огонь, конус извлекается – через некоторое время агрегат начнет давать тепло.

Конструкция и принцип работы

Для того чтобы понять, как устроена и как работает печь Булерьян с водяным контуром, необходимо понять принцип работы оригинальной печи. Изначально она появилась в Канаде. Цель ее постройки – создание высокоэффективного агрегата, способного за считаные минуты прогревать помещения в условиях жесткого климата. Так на свет появилась печь Булерьян, изначально без водяного контура. Она является своеобразной пиролизной буржуйкой длительного горения со встроенным конвектором.

Печь Булерьян без водяного контура представляет собой бочкообразную конструкцию с торчащими внизу и вверху трубами. Эти трубы огибают со всех сторон камеру сгорания, образуя производительный конвектор, способный пропустить через себя до нескольких кубометров воздуха в час. Уже через полчаса после первичного розжига в комнате становится заметно теплее. Помимо воздушного конвектора в конструкции агрегата присутствуют:


Пускай данный вид печей и не отличается особым изяществом — со своими прямыми обязанностями он справляется отлично.

  • Внушительная камера сгорания – в нее помещается большое количество дров, что гарантирует длительное горение;
  • Внутренняя перегородка для образования камеры дожигания – здесь происходит дожигание продуктов пиролиза;
  • Загрузочная дверца с дроссельной заслонкой – через нее загружаются дрова и выгружается зола;
  • Дымоход – через него удаляются продукты сгорания.

Дровяные печи Булерьян с водяными контурами могут комплектоваться экономайзерами. В них производится финальный отбор тепла и осуществляется накопление и дожигание газообразных продуктов, которые не сгорели в самом агрегате.

В моделях с водяными контурами экономайзеры особо не нужны, так как обогрев здесь осуществляется с помощью батарей отопления.

Принцип работы печи Булерьян очень простой. Так как она представляет собой самый обыкновенный пиролизный агрегат, сгорание топлива осуществляется при минимальном доступе кислорода в основную камеру – за это отвечает дроссельная заслонка на загрузочной дверце. Максимальное выделение тепла производится в камере дожигания, где догорают продукты сгорания, образующиеся в первой камере. Получившееся тепло выделяется в обогреваемые помещения.

Если обычная печь типа буржуйки греет за счет теплового излучения от своего корпуса, то Булерьян без водяного контура греет за счет конвекции. Здесь используются трубы достаточно большого диаметра, полностью охватывающие камеру сгорания. Проходящий через них воздух нагревается до температуры +100-120 градусов и попадает в комнаты. Такая схема обеспечивает очень быстрый прогрев помещений.

Особенности печей Булерьян без водяных контуров:


Именно специальные металлические трубы, окружающие топочную камеру, обуславливают такой необычный внешний вид и высокий КПД печи.

  • Высокий КПД – он достигает 80%;
  • Возможность обогрева сразу нескольких комнат – для этого организуются воздуховоды с разводкой по помещениям;
  • Оригинальная конструкция с интересным промышленным дизайном;
  • Оперативный прогрев за счет мощного эффекта конвекции;
  • Небольшая температура корпуса в процессе работы – обеспечивает безопасную эксплуатацию.

Печи Булерьян изготавливаются многими производителями. Они обладают незначительными конструкционными отличиями, но в целом устроены примерно одинаково.

Недостатки традиционных печек

Используя отопительные печи Булерьян для дачи, загородного дома или любого нежилого здания, мы обеспечиваем помещения теплом и экономим на твердом топливе. Эти чудо-печи славятся своей эффективностью и способностью очень быстро прогревать даже очень большие помещения. Прежде чем мы расскажем, чем так хороши печи Булерьян, давайте вспомним о недостатках традиционных печек – это всевозможные буржуйки, печи-камины, обычные камины и многое другое. Представим их в виде списка:

  • Не самая высокая эффективность – в большинстве случае тепло от сгорающего топлива отправляется в печную трубу, лишь частично переходя в обогреваемые помещения. Существуют ухищрения, позволяющие задержать генерируемое тепло, но все это требует дополнительных усилий и вложения денежных средств;
  • Быстрое прогорание твердого топлива – обычно его приходится подкладывать в топку каждые 2-3 часа. Это создает определенные неудобства, особенно ночью, когда хочется спать, а не носиться по дому с поленьями. Печи Булерьян относятся к агрегатам длительного горения, поэтому данная проблема здесь решена;
  • Низкая отдача тепла в помещения – сказывается небольшая площадь корпусов отопительных агрегатов и их пониженная способность передавать тепло в помещения;
  • Не всегда привлекательный дизайн – это больше относится к самодельным печкам, так как заводские образцы могут похвастаться неплохими внешними данными.

Некоторые недостатки довольно серьезные, что заставляет пользователей искать какие-то пути для их устранения.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
