Трубы для водяного теплого пола: разбираемся, какие лучше использовать и почему

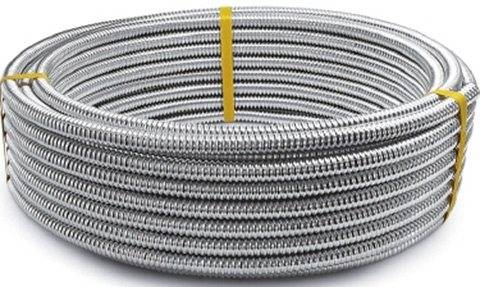

Гофрированная нержавеющая труба для теплого пола

В последнее время набирает популярность пол из нержавеющей гофры. У этого материала много плюсов: неограниченный срок службы, легко гнется без дополнительных приспособлений и большого количества соединительных узлов. Благодаря этому, являются прекрасным решением для маленьких помещений. Нашли широкое применение в старых домах с изношенным теплопроводом и новостройках благодаря возможности залить трубы бетоном. Минус – относительно высокая цена и ограниченный ассортимент в строительных магазинах. Так же из-за своей «гофрированности» такие трубы добавляют шума при передвижении в них воды.

Какому бренду отдать предпочтение?

Чтобы не ошибиться в выборе и понять, какая труба для теплового водяного пола лучше, кроме оценки физических свойств материалов, следует обращать внимание и на имя производителя. Многие компании предлагают полную комплектацию для организации напольного отопления, включая насосно-смесительный узел, трубную арматуру и вспомогательные элементы – блок питания, температурные датчики, термостат и т.д

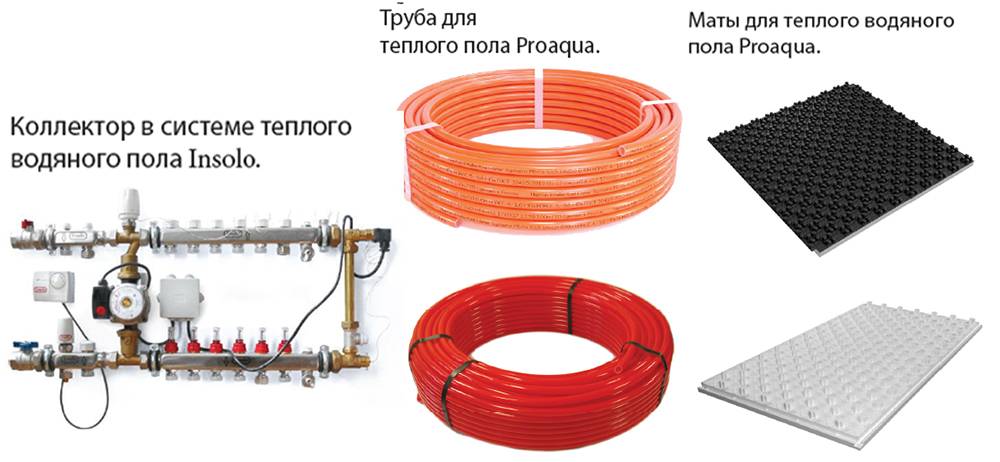

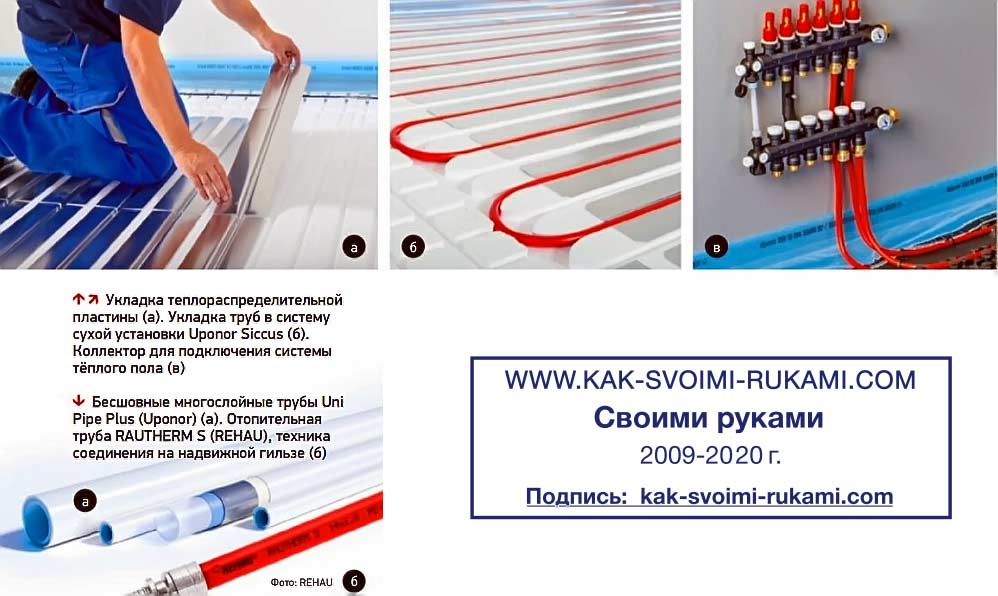

Многие компании предлагают полную комплектацию для организации напольного отопления, включая насосно-смесительный узел, трубную арматуру и вспомогательные элементы – блок питания, температурные датчики, термостат и т.д.

Специалисты рекомендуют собирать систему теплого пола из компонентов одной торговой марки – так проще достичь требуемой плотности соединений

Лучше останавливаться на брендах, уже успевших положительно зарекомендовать себя на строительном рынке. Покупка проверенной продукции станет гарантией исправной и эффективной работы оборудования.

Сегодня покупатели выделяют следующих изготовителей труб:

1. Rehau (Германия). Приоритетное направление – теплые системы из PEX-полиэтилена с шумопоглощением и антикислородным барьером. Гарантия на изделия – 10 лет. При нормальных условиях эксплуатации (температура теплоносителя 60°C) срок службы – свыше полувека. Из трубы оснащены бесшумной конструкцией, обладают высокой термостойкостью и теплоизоляцией. Они прочные, эластичные, не лопаются при напряжении, выдерживают нагрузку до 100 градусов в аварийных ситуациях. Товары бренда Rehau, соединяющиеся надвижными гильзами, пользуются рекордной популярностью у покупателей – с их участием монтируют системы теплого пола самых разнообразных конфигураций.
2. Sanext (Италия). Трубы из PEX-полимера многослойной структуры – включают защиту от шума и проникновения газов. Гарантия – 10 лет. Фирма оснащает трубы для напольного отопления усиленным антикислородным барьером, наносит на них трехслойное покрытие, снижающее уровень шума. Минимальный диаметр изгиба изделий – 10 см. Фирма утверждает, что ее товар рассчитан на 50 лет бесперебойной службы.
3. Uponor (Финляндия). Комплексные решения по организации напольного отопления. В ассортименте полиэтиленовая и металлопластиковая арматура разной наполненности и любых типоразмеров. Трубы этого бренда не уменьшают внутренний диаметр вследствие коррозии и зарастания, проявляют устойчивость к химическим добавкам, содержащимся в воде. Изделия не теряют своих характеристик, контактируя со строительными материалами — бетонным, известковым, гипсовым раствором. Дополнительные слои защиты оберегают от механических воздействий и проникновения кислорода в систему.
4. Emmeti (Италия). Производитель строго контролирует все этапы технологического процесса, методика изготовления сертифицирована под стандарт ISO В наличии трубы из PEX-полиэтилена, металлопласта.
5. Valtec (Италия/Россия). Арматура, приспособленная под нестандартные условия. Компания разработала типовые комплекты для определенных параметров помещения и комплексные решения. Готовые наборы удобны для самостоятельной установки. Трубы этого бренда хорошо проводят тепло, легкие и простые в монтаже, позволяют реализовывать разные размеры контура без лишних элементов. Изделия отлично работают в агрессивной среде и не поддаются разрушительному воздействию химических веществ.
6. Aquatherm (Германия). Немецкая фабрика, выпускающая полиэтиленовые трубы, сделанные по экструзионному методу. Готовая продукция отличается повышенной упругостью и малым радиусом изгиба. Изделия не склонны к температурному старению, коррозии, окислению. Функционируют при давлении до 10 Бар и обеспечивают хорошую звукоизоляцию. Комплектующие для отопительных систем торговой марки Aquatherm занимают рейтинговые позиции по техническим характеристикам и качеству. Даже при небольшой толщине изделия выдерживают максимальные показатели температуры и давления.

В число лидеров производства полимерных и композитных труб по праву входят: Henco Induetries (Бельгия), Oventrop (Германия), Kermi (Германия), Purmo (Финляндия), Termotech (Швеция), Neptun (Россия).

Среди производителей медного проката надо отметить Hydrosta (Южная Корея) и KME (Германия), гофрированных нержавеющих труб – Kofulso (Южная Корея), Neptun (Россия).

Также рекомендуем ознакомиться со статьями, где мы рассказываем какой теплый пол выбрать под то или иное покрытие:

1. Теплый пол под ламинат.
2. Теплые полы под плитку.
3. Теплый пол под дерево.
4. Теплые полы под линолиум.

№2. Металлопластиковые трубы для теплого пола

Металлопластиковые трубы получили едва ли не самое широкое распространение. Долговечность и отличные эксплуатационные качества объясняются многослойной структурой материала. Внутренний слой – это сшитый методом экструзии полиэтилен, который отвечает за рабочие характеристики трубы. Далее идет слой алюминия, который прикреплен к полиэтилену специальным клеящим составом. Алюминиевая фольга защищает от проникновения внутрь трубы кислорода и сдерживает линейные расширения и сужения. Толщина этого слоя – 0,2-0,25 мм в зависимости от диаметра. Сваривается фольга встык или внахлест, получается герметичный слой. Поверх фольги расположен еще один клеевой слой, который скрепляет ее с внешним защитным слоем полиэтилена.

Подобное строение позволяет говорить о многочисленных преимуществах металлопластиковых труб:

• отличная гибкость и способность хорошо держать форму после сгибания;
• теплопроводность, которая обеспечивается прослойкой из алюминия, и устойчивость к повреждениям и зарастанию благодаря использованию полимера;
• монтаж таких труб не требует применения специфического оборудования, поэтому обойдется недорого;
• высокая долговечность;
• способность выдерживать температуры до 110С без изменения основных эксплуатационных качеств;
• устойчивость к коррозии и агрессивным средам;
• небольшой вес;
• хорошая звукоизоляция. Звук движения теплоносителя по системе будет неслышен.

Среди недостатков недопустимость скручивания труб и изгибание касательно оси, что обязательно необходимо помнить во время монтажа

Также учитывать важно и свойство алюминиевого слоя повреждаться при неоднократном изгибании

Расчет мощности теплого водяного пола

Перед расчётом тёплого водяного пола следует обратить внимание на следующие параметры:

• площадь помещения;
• характеристики помещения (желаемая температура, материал стен, конструкция окон);
• вид напольного покрытия, то есть из чего будет сделан пол. Так, при покрытии пола из цельной доски, требуется более высокая степень обогрева помещения.
• мощность котла, насоса, диаметр труб.

Расчёт тёплого водяного пола включает в себя несколько этапов.

1. Необходимо нарисовать план помещения на листе бумаги, лучше на миллиметровой, задав масштаб. В плане должны быть отображены расположения окон и дверей.

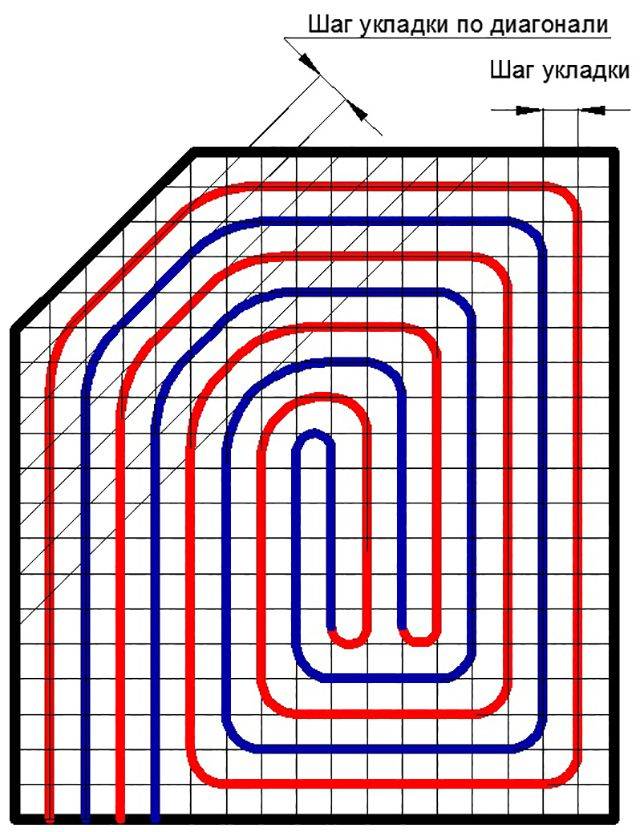

2. Расчёт шага труб (определённого промежутка между трубами при укладке), их расположения и диаметра.

Контур труб при укладывании должен быть в пределах 80−90 метров. Чем длиннее труба, тем больше гидравлическое сопротивление. При увеличении длины трубы и большом количестве поворотов сопротивление будет возрастать. Площадь обогрева не должна превышать 20 м². Если помещение имеет большую площадь, то тогда его надо разделить пополам и сделать два контура, или разделить на три и более контуров. Когда известно количество контуров, то тогда покупается коллектор с определённым количеством отводов. Лучший вариант — это коллектор с регулировочными клапанами, которые помогают изменять температуру, а значит регулировать подачу теплоносителя в каждый контур.

Величина гидравлического сопротивления должна быть одинакова в каждом контуре, который подключен к распределительному коллектору. Для разных помещений (балкон, веранда) необходимы независимые контуры. Эти помещения должны отапливаться отдельно, потому что на их обогрев уходит много тепла.

От шага труб зависит равномерное распределение тепла и необходимая длина труб. Средний расход труб составляет 5 погонных метров на 1 м² площади помещения, если расстояние между витками 20−30 см. То есть нужно около 100 м трубы для помещения площадью 20 м².

Чтобы достигнуть теплоотдачи в 50 Вт на квадратный метр, шаг труб с теплоносителем должен быть 30 см.Когда теплоотдача повышается до 80 Вт, тогда шаг должен уменьшаться до 20 см. Если повышаются размеры промежутков между трубами, то в таком случае рекомендуется повышать температуру теплоносителя

При размещении труб отопления тёплого водяного пола на плане не стоит забывать про основные места тепловых потерь, которыми являются окна и двери. Труба, отходящая от стояка, должна проходить вдоль окна. Расстояние от труб до стен должно составлять 20−25 см, но не меньше 8−10 см. Расстояние между трубами зависит от диаметра труб. По чертежу и контуру труб рассчитывается количество труб, необходимое для укладки. Дополнительно надо добавить два метра для подводки трубы к стояку.

Какие материалы необходимы для монтажа теплого пола

1. Материалы для исключения потерь, то есть теплоизоляция. Для нее могут использоваться пенополистирол или пенопласт. Для хорошей изоляции хватает укладки одного слоя теплоизоляционного материала.
2. Гидроизоляционный материал. Для гидроизоляции подходит как обычная полиэтиленовая пленка так и микрофольга. Это будет служить и еще дополнительным слоем тепловой изоляции.
3. Демпферная лента. Ее прокладка необходима между на границах помещений и возле стен для компенсации температурной деформации бетонного покрытия.
4. Сетка для придания бетонной стяжки прочности. Одновременно она служит основой, к которой будут прикреплены трубы теплого пола.
5. Скобы или хомутики для крепления труб к арматурной сетке.

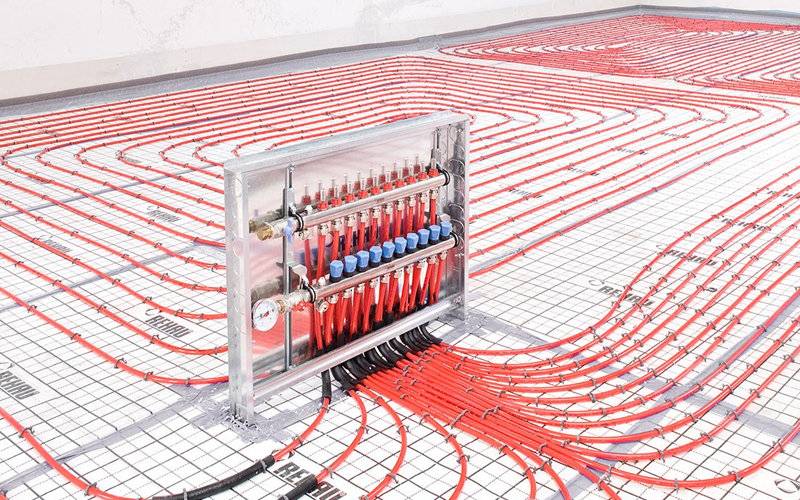

6. Коллектор для теплого пола. Это важнейшая деталь, которая обеспечивает распределение тепловой энергии по помещением и поддержание комфортной температуры. В состав коллектора обязательно должны входить терморегуляторы. Он отвечает за поддержание в системе температуры заданной регулятором температур. Если коллектор теплых полов один на несколько помещений различной площади, то во избежания «перекоса» температур, их оснащают регуляторами расхода. Благодаря этому тепло по помещению распространяется равномерно. Коллектор можно приобрести в специализированных магазинах, а можно сделать своими руками.
7. Узел смешения. Его установка необходима тогда, если часть помещений отапливается настенными радиаторами, а часть теплыми водяными полами. В радиаторы поступает прямая котловая вода высокой температуры. Для теплого пола такая температура не допустима, а значит перед системой необходимо смешивать расходы подающей и обратной воды.

Сшитый полиэтилен

Благодаря современным технологиям, такой, казалось бы, непрочный материал как полиэтилен, удалось сделать пригодным для производства труб. В обычном полиэтилене молекулы углеводорода никак не связаны между собой, а вот в новом материале (PEX, или сшитом полиэтилене) углеводородные молекулы соединены посредством взаимодействия атомов водорода и углерода. Дополнительная обработка под высоким давлением делает материал еще более прочным

Производство сшитой трубы для теплого пола получило распространение лишь недавно, хотя сама технология была разработана примерно 40 лет назад. Новый материал обладает характеристиками, которые не присущи его предшественнику. В частности, сшитый пропилен для теплого пола отличается высокой механической прочностью, то есть не боится царапин и не истирается, устойчив к температурным колебаниям. Главным образом, на свойствах материала сказывается техника и степень его сшивания.

Определяясь, какой сшитый полиэтилен выбрать для теплого пола, стоит обратить внимание на материал со степенью сшивки 65-80 %. Данный показатель будет влиять на прочность и долговечность изделий, но вместе с тем, вырастет и их цена. Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб.

Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб.

При малой степени сшивки полиэтилен быстро утратит свои исходные качества, потрескается под влиянием внешних факторов и потребует замены. Однако не менее значимым является способ создания молекулярных связей.

Различают 4 типа сшивки:

• пероксидный;
• силановый;
• азотный;
• радиационный.

Выбирая, из какой трубы делать теплый пол, присмотритесь к ее маркировке. Наиболее качественным является PEX-a, хотя он и самый дорогостоящий. А вот повышенным спросом пользуются трубы с маркировкой PEX-b, сшитые силановым методом. У них относительно невысокая цена наряду с хорошими эксплуатационными свойствами.

У данного материала есть еще и другие достоинства, в частности:

• Возможность полноценно работать при температурах от 0 ℃ до 95 ℃.
• Сшитый полиэтилен начинает плавиться только при температуре в 150 ℃, а горит он при 400 ℃, поэтому с успехом может использоваться в системах теплого пола.
• Трубам из сшитого полиэтилена присуща так называемая «молекулярная память», то есть после повышения температуры материала любые возможные деформации разглаживаются, а сами изделия принимают исходную форму.
• Хорошая устойчивость изделий из сшитого полиэтилена к перепадам давления в системах отопления является еще одним аргументом в их пользу в момент принятия решения, какую трубу взять для теплого пола. В зависимости от характеристик такие трубы могут поддерживать давление в 4-10 атмосфер.
• PEX-трубы отличаются хорошей пластичностью, поэтому даже при многократном изгибе в одном и том же месте они не ломаются.
• Сшитый полиэтилен является биологически и химически устойчивым. Это значит, что на внутренней поверхности труб не размножаются бактерии и грибок, а сам материал не вступает в реакцию с агрессивной средой и не поддается коррозии.
• Химический состав сшитого полиэтилена абсолютно безопасен. Он не выделяет токсинов, а в момент горения распадается на углекислый газ и воду.

Рекомендуемые температуры эксплуатации труб из сшитого полиэтилена составляют 0-95 ℃, но на краткое время диапазон может расширяться до -50 — +150 ℃, причем материал не лопнет и останется прочным. Однако такие повышенные нагрузки приводят к сокращению срока службы материала.

Некоторые пользователи путают термостойкие полиэтиленовые трубы с изделиями из PEX. Это некорректно. Действительно, термостойкий полиэтилен способен функционировать при высоких температурных значениях, однако по всем остальным качествам он сильно отстает от сшитого. Трубы PEX способны сопротивляться агрессивным внешним факторам намного дольше, но и цена на них выше. А их монтаж не нуждается в сложном оборудовании и доступен каждому потребителю.

Итак, если вы сомневаетесь, какие трубы нужны для теплого пола, можете смело остановиться на изделиях из сшитого полиэтилена. Более того, их характеристики позволяют применять такие трубы даже для радиаторного отопления и горячего водоснабжения. Единственное ограничение – минимизировать воздействие на материал прямых солнечных лучей, хотя для теплого пола оно не актуально.

Чтобы не повредить внешний антидиффузный слой на трубах, их транспортировку и монтаж следует выполнять очень осторожно. Нарушение целостности защитного покрытия приведет к снижению долговечности трубы из-за попадания кислорода в структуру материала.

Медная труба

Трубопроводы из меди не разрушаются от воздействия агрессивных сред и долговечны. Для теплых полов обычно применяют отожженную медную трубу, которая обладает достаточной гибкостью.

Минусом медных труб является их высокая стоимость. Сложность монтажа так же снижает привлекательность медной трубы. А самое главное – при выборе медной трубы в качестве трубопровода, следует помнить, что для соединения медных труб нужно использовать только фитинги из меди или родственных (латунь, бронза) сплавов, потому что при использовании стали или алюминия в трубопроводах возникает электрохимическая коррозия.

На возникновение электрохимической коррозии влияют не только фитинги, но и циркуляционные насосы, и другие стальные конструкции в трассе трубопровода.

Все рассмотренные выше трубы можно использовать с равным успехом для устройства водяного теплого пола. Они обладают достаточной устойчивостью и длительным – не менее тридцати лет, сроком службы.

После рассмотрения четырех видов труб, проблема, озвученная в начале статьи, так и осталась не решенной, потому что все трубы хорошо подходят для теплых полов. Поэтому, чтобы облегчить вам муки выбора, обратимся к знакомому сантехнику.

Зачастую, главной определяющей выбор, причиной является цена. Сравним стоимость всех четырех видов труб диаметром 20 мм:

1. металлопластиковая труба: 65 руб\п. метр;
2. труба из сшитого полиэтилена (PEX-труба): 51 руб\ п. метр;
3. гофрированная нержавеющая труба: 178 руб\ п. метр;
4. медная труба: 539 руб\ п. метр.

По показателю «цена» лидирует PEX-труба.

Рассмотрим показатель «удобство монтажа»

И металлопластиковые трубы и трубы из сшитого полиэтилена в системе теплого пола соединяют несъемными пресс-фитингами.

Опрессовывают фитинги специальными клещами стоимостью от 3000 рублей и до… Ну, скажем, до больших цифр. Хотя, если соблюдать условие цельной петли, то для присоединения к вводу и выводу коллектора можно использовать и обжимные фитинги, которые затянутся обычным ключом и не потребуется покупать дополнительное оборудование.

Как уже говорилось выше, металлопластиковая труба более гибкая, ее проще раскладывать в сложных помещениях. Для того, что бы гнуть трубы из сшитого полиэтилена, нужен прибор для нагрева. Например, строительный фен. Для крепления этой трубы уйдет больше крепежа, бухта такой трубы более тяжелая, поэтому ее сложно таскать при раскладывании одному, а поначалу и вдвоем. Тоже можно сказать и о монтаже медных труб.

Если вы монтируете трубу в одиночку – ваш выбор металлопластиковая труба или гофрированная труба из нержавейки.

По показателю «удобство монтажа» лидирует гофрированная труба из нержавейки, а на втором месте – металлопластиковая труба.

Если вы живете не в столице, и не в северной столице, и вообще, далековато от обеих столиц и крупных городов, то вопрос наличия в вашем населенном пункте медной трубы нужного диаметра или гофрированной нержавеющей трубы может свести на нет ваш выбор труб для водяного теплого пола. Металлопластиковые и PEX-трубы более распространены и доступны.

Показатель «доступность» – лидерство у металлопластиковой трубы, а второе место у трубы PEX.

Если в качестве теплоносителя вы планируете не воду, то вам лучше выбрать PEX-трубу или трубу из нержавейки.

Если на вашем объекте работает много народу, а зона укладки теплых полов лежит в самом проходном месте, то во избежание образования помятостей на трубе от чьих-то неуклюжих лап во время монтажа трубы, вам придется делать мостки. Либо используйте PEX-трубу: она не боится изгибов, и по ней можно смело ходить во время укладки.

Учитывая все эти аргументы, делаем вывод: для укладки контура водяного теплого пола лучше, на наш взгляд, использовать металлопластиковую трубу, или трубу из сшитого полиэтилена. Гофрированная труба из нержавейки – вещь удобная, но как в телерекламе: если качество одно, зачем платить больше? А медные трубы – это, вообще, как сказал знакомый сантехник: «дорогие и никчемные понты».

Ну, это наше частное мнение. А какие трубы для водяного теплого пола лучше использовать, решать все-таки, вам, ориентируясь на свои предпочтения и кошелек.

Полиэтиленовые трубы

Для теплого пола используюся два вида полиэтилена — сшитый PEX и специализированный PERT. Термин «сшитый» не означает наличия каких-либо швов. Сшиваются не листы материала, а его молекулы. Под «сшивкой» понимают физические или химические методы обработки, из-за которых изменяется молекулярная структура полиэтилена.

В результате сшивки у полиэтилена появляются новые молекулярные связи, из-за чего он становится более прочным и надежным

Из-за этой процедуры прочность и гибкость материала значительно возрастают, увеличивается температура транспортируемой среды (40оС — максимум для необработанного полиэтилена и 95оС — для сшитого). Чтобы шитый полиэтилен (а также его свойства) можно было различать, он, в зависимости от типа обработки, имеет разное обозначение:

• PE-Xa: термическая обработка с использованием пироксидов. В результате прочность сшивки — 75%.
• PE-Xc: бомбардировка электронами и прочность повышена на 60% (облучение, т.е. — физическое воздействие).
• PE-Xb: влажная обработка силаном при наличии катализатора. Сшивка — 65%.
• PE-Xd: обработка азотом — самая редко встречающаяся на сегодня технология.

Для теплых полов используют шитый полиэтилен с прочностью сшивки от 65% до 80%. Понятно, что чем более прочный материал использовать, тем лучше, но с увеличением этого показателя возрастает также и цена. Тем не менее, рекомендуют использовать для теплого пола сшитый полиэтилен марки PE-Xa или PE-Xc, так как он имеет самые подходящие характеристики. Причем предпочтительнее труба PE-Xc, так как при бомбардировке электронами сшивка происходит равномерно, а вот при химических методах воздействия большую прочность приобретают наружные слои материала, а с углублением, степень обработки снижается.

Самые лучшие трубы для водяного пола — PERT

Собственно недостаток у этого материала один — высокая упругость. Это приводит к тому, что хоть труба и хорошо гнется, ее необходимо жестко привязывать к каркасу, иначе она принимает исходную форму. То есть такой монтаж — не самый легкий. Многие фирмы выпускают специальные маты-подложки, которые выполняют сразу две функции: служат для улучшения теплоизоляции и имеют систему фиксации, в которой хорошо закрепляются трубы из сшитого полиэтилена. Такой способ монтажа гораздо быстрее и проще. А результат в любом случае — высокая надежность, долговечность и относительно невысокая цена. К тому же, при любой скорости движения теплоносителя, система остается бесшумной. Так что полиэтиленовая труба PEX для теплого пола — неплохой выбор, который рекомендуют многие профессионалы.

Есть еще одна труба из полиэтилена, которая имеет лучшие характеристики — PE-RT (перт). Причем эти характеристики не приобретенные, как у сшитого полиэтилена, а «врожденные» — молекулярное строение этого материала таково, что он имеет высокую гибкость, хорошо переносит повышенные температуры и давление. Потому, труба PERT для теплого пола — лучший выбор: показатели PEX (пекс) труб зависят от качества обработки химикатами (PEX-a и PEX-b), а в этом материале являются постоянными. Есть только одно преимущество у труб PEX-a — наличие молекулярной памяти, из-за чего и соединять их проще (используют обычные обжимные фитинги) и можно восстановить исходную форму после перегиба. Как это сделать, смотрите на видео, где испытывается труба Rehau для теплого пола.

Также стоит отметить, что полиэтиленовая труба для теплого пола любого типа должна обязательно иметь кислородонепроницаемый барьер из слоя EVOH пленки (на маркировке трубы должно присутствовать это название). Только в этом случае металлические части системы будут защищены от окисления и отопление будет долговечным. То есть получается, что для отопления и трубы PERT и трубы PERT должны быть пятислойными.

Часто бывает сложно решить какие трубы использовать для теплого водяного пола, какие из них лучше и почему — схожие характеристики, много разновидностей, в которых неспециалисту разобраться трудно. Доступно о разнице между PE-Rt и PE-X трубами, между ними и металлопластиковыми изделиями, об их особенностях и признаках хороших качественных труб рассказано в видео.

Особенности укладки труб для водяного теплого пола

Особенности укладки труб

Трубы должны быть распределены на поверхности так, чтобы они как можно более равномерно охватывали площадь, без скоплений в одном месте и пустых мест в другом. Исключение составляют предметы мебели, например — шкафы, мебельные стенки, которые планируется поставить в данных местах — под ними теплый пол не монтируется. Также нельзя укладывать теплый пол под бытовой техникой — например, холодильниками, плитами и т.д.

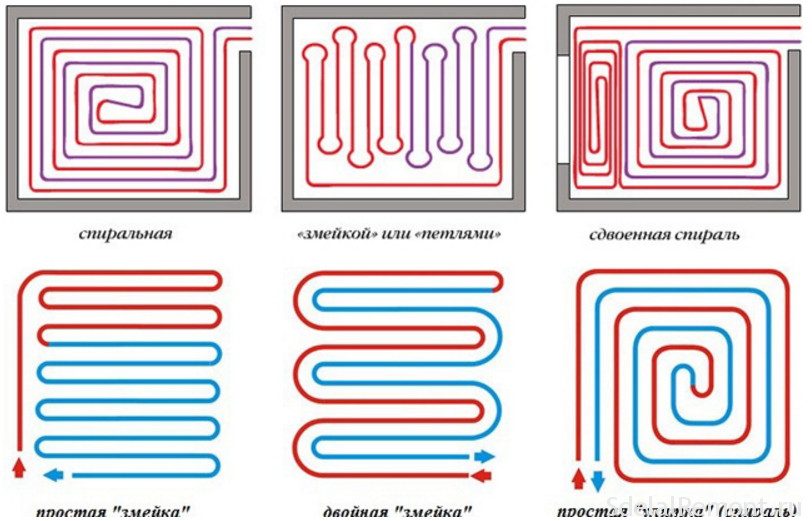

Существует несколько способов укладки:

• спираль;
• змейка;

• улитка;
• зигзаг.

Названия способов говорят сами за себя — в основу варианта берется определенная геометрическая фигура. При этом, надо учитывать следующее обстоятельство: трубы под давлением имеют свойство стремиться к изменению заданной конфигурации, проще говоря — они начинают выпрямляться, отчего нарушается порядок укладки.

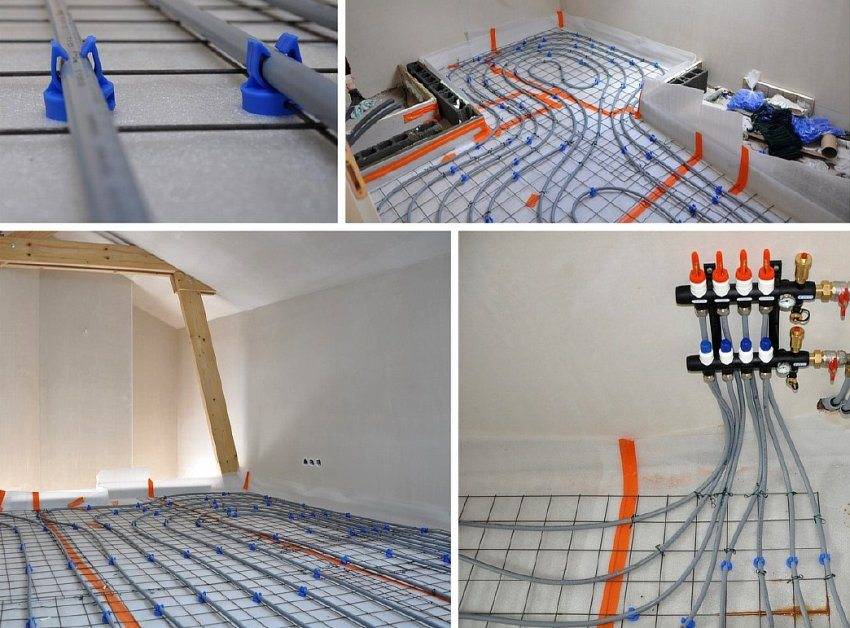

Для того, чтобы этого не происходило, трубы фиксируются на основе различными способами:

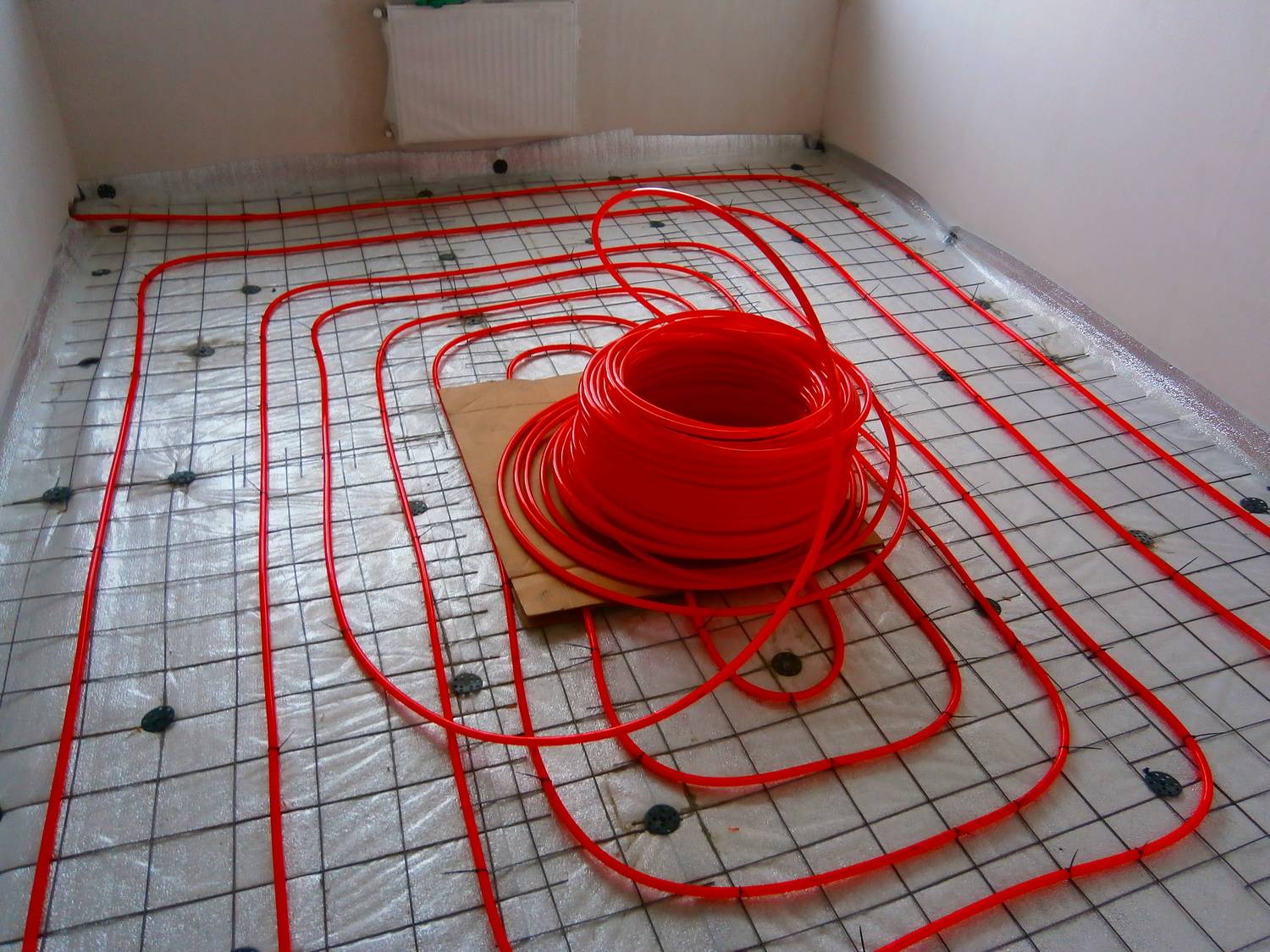

на армирующей сетке

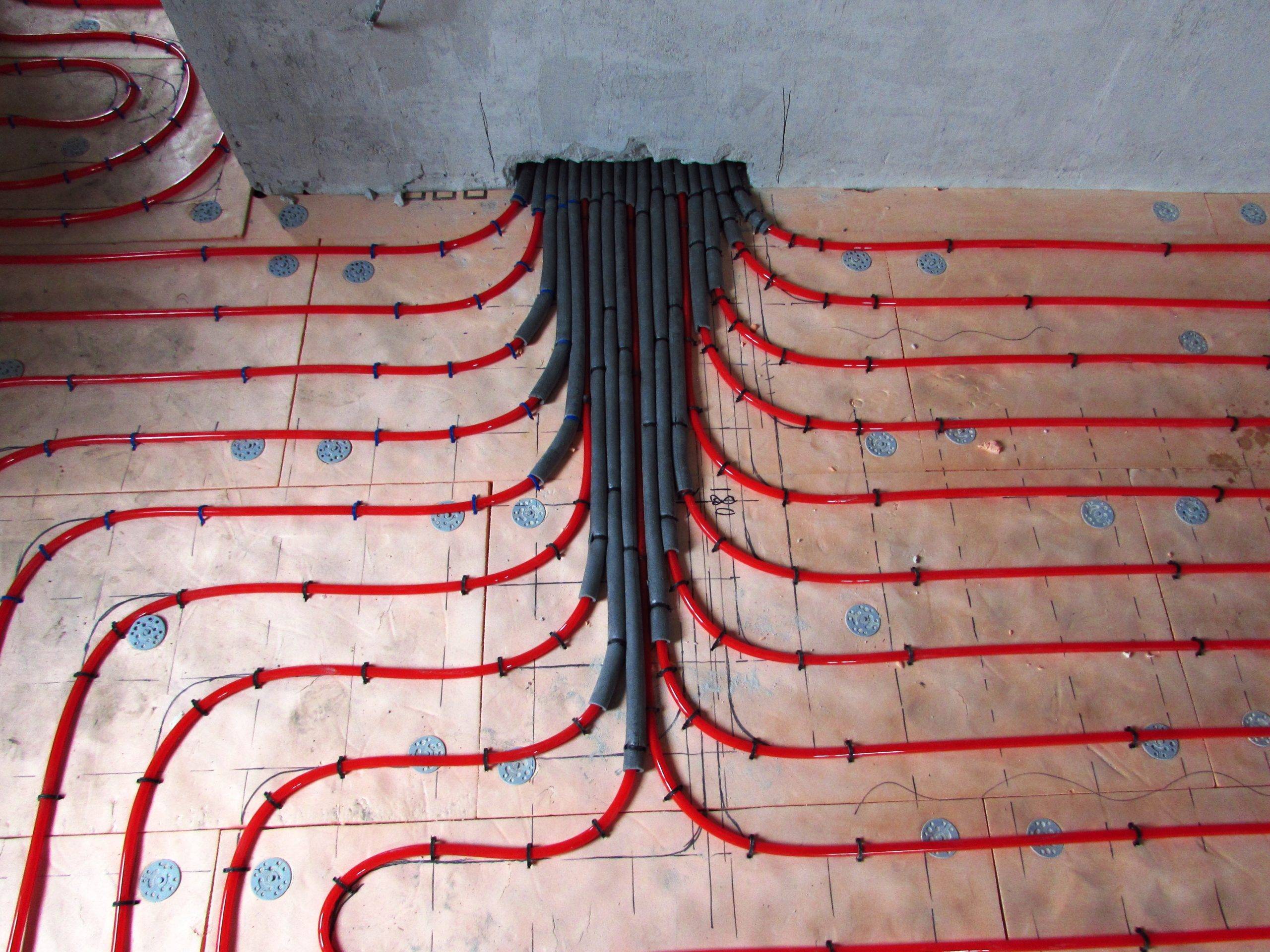

на утеплитель

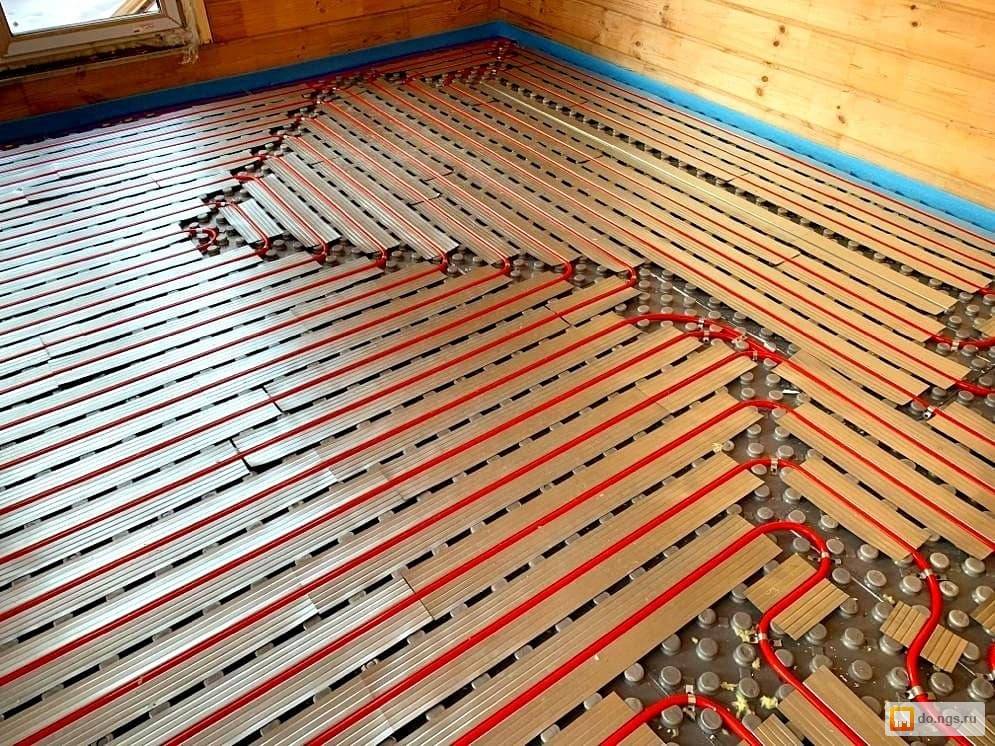

на маты (модульная система)

Каждый трубопровод имеет вход и выход. То есть, говоря привычными сантехническими терминами, примерно половина длины — это прямая линия, а вторая — это обратка. Если укладывать петли большой длины обычным способом, то получится, что та часть, которая ближе к входу — более теплая, чем та, которая близка к обратке. Возникает неравномерность нагрева комнаты. Выходом из положения послужила двойная укладка, когда труба контура складывается по длине пополам и укладывается по схеме.

Получается, что вся площадь помещения равномерно распределена между линиями с прямым движением, которым так же равномерно соответствуют линии с обраткой. Максимальное расстояние между соседними участками — 30 см, минимум — 10 см, обычно используется раскладка с шагом в 5 см — 10, 15, 20, 25, 30 см.

Возможные способы укладки контура

Для того чтобы определить расход трубы на обустройство теплого пола, следует определиться со схемой размещения водного контура. Основная задача планирования раскладки – обеспечение равномерного обогрева с учетом холодных и неотапливаемых зон помещения.

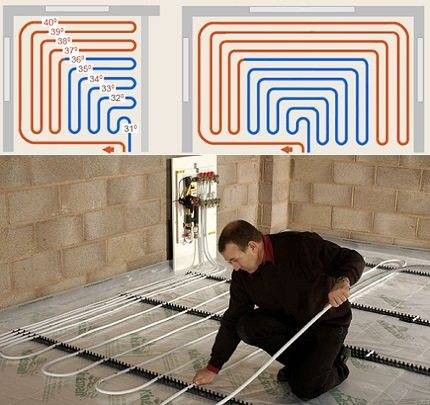

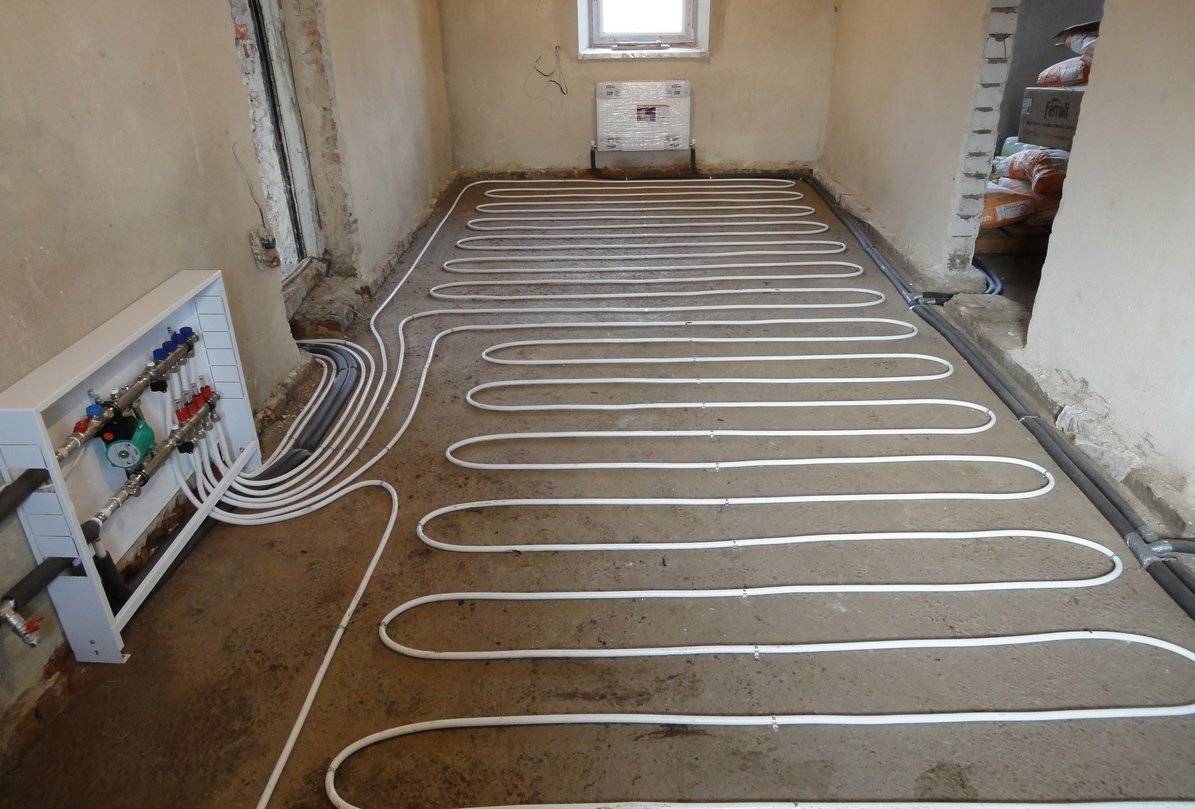

Способ #1 – змейка

Теплоноситель подается к системе вдоль стены, проходит по змеевику и возвращается к распределительному коллектору. В этом случае половина помещения прогревается горячей водой, а остаток – охлажденной.

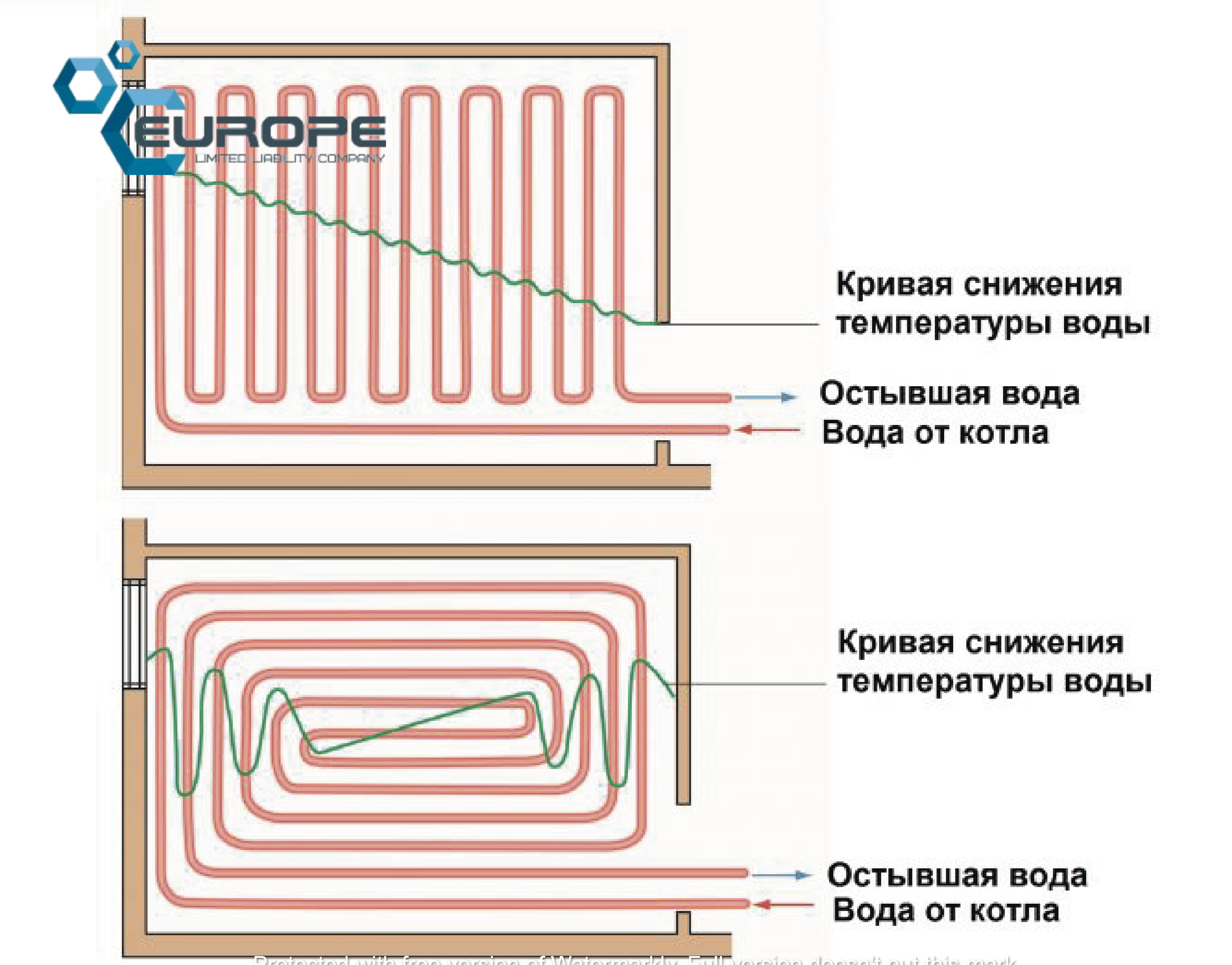

При укладке змейкой невозможно добиться равномерности обогрева – разница температур может достигать 10 °С. Метод применим в узких помещениях.

Схема угловой змейки оптимально подходит, если необходимо максимально утеплить холодную зону у торцевой стены или в прихожей

Двойная змейка позволяет достичь более мягкого перехода температур. Прямой и обратный контур идет параллельно друг другу.

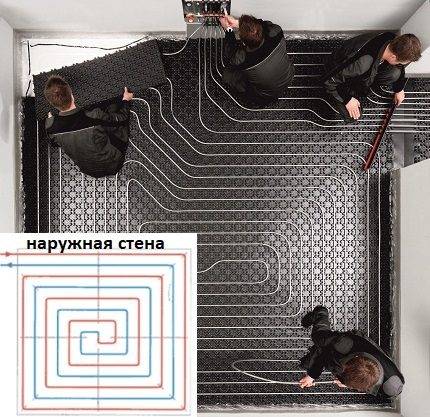

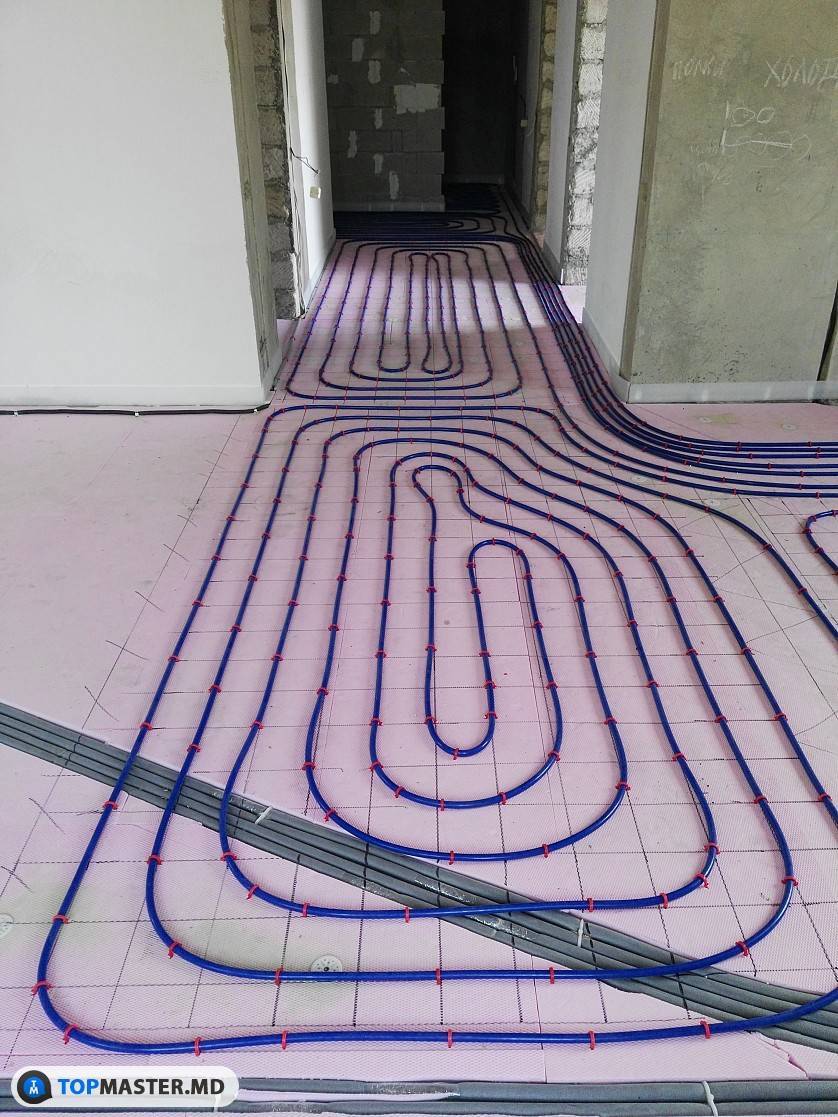

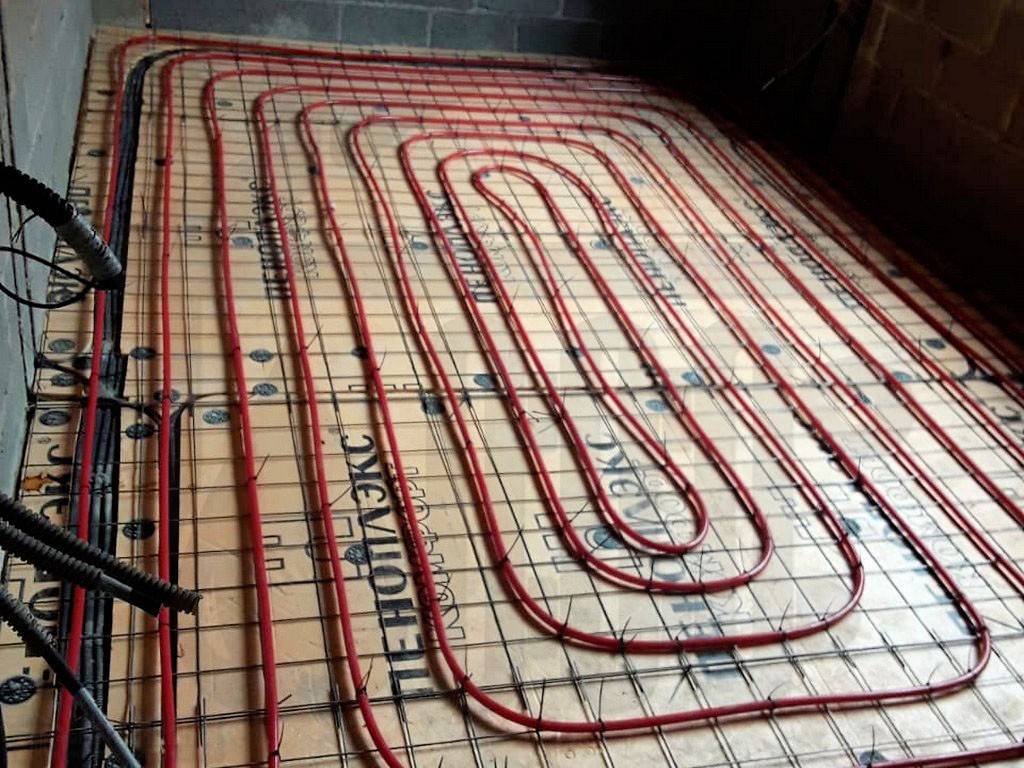

Способ #2 – улитка или спираль

Это считается оптимальной схемой, обеспечивающей равномерность нагрева напольного покрытия. Прямые и обратные ветки укладываются попеременно.

Дополнительный плюс «ракушки» – монтаж нагревательного контура с плавным поворотом загиба. Этот способ актуален при работе с трубами недостаточной гибкости

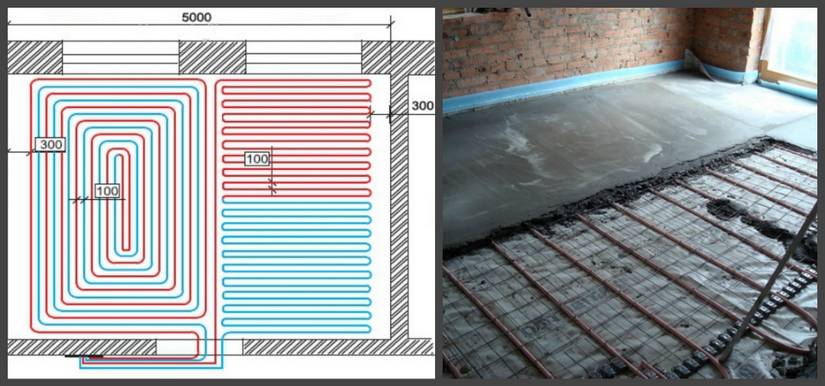

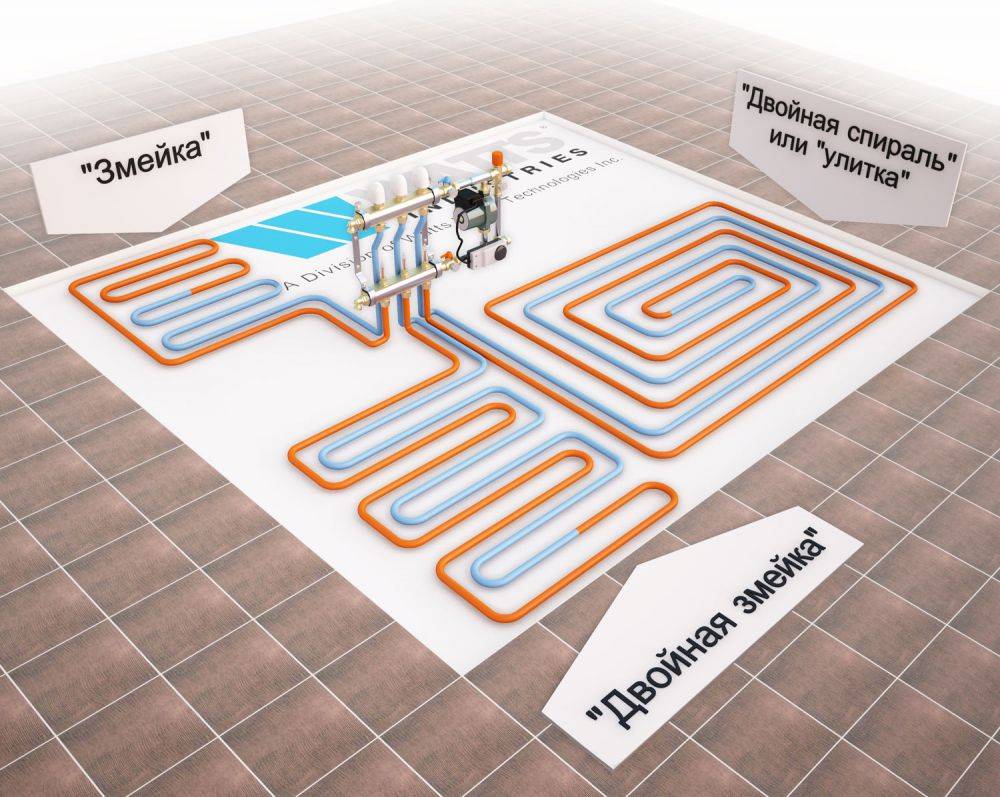

На больших площадях реализуют комбинированную схему. Поверхность делят на секторы и под каждый разрабатывают отдельный контур, идущий к общему коллектору. По центру помещения трубопровод выкладывается улиткой, а вдоль наружных стен – змейкой.
