Как подключить Реле давления воды для насоса? Советы +Видео

Советы опытных специалистов

Реле давления гидроаккумулятора к электрощиту дома рекомендуется подсоединять посредством отдельной линии со своим УЗО.

Также в обязательном порядке необходимо этот датчик заземлить, для этого на нем есть специальные клеммы.

Если на корпусе или внутри реле видна вода, то прибор незамедлительно следует обесточить. Появление влаги – это прямой признак порыва резиновой мембраны. Такой блок подлежит немедленной замене, ремонтировать и продолжать эксплуатировать его нельзя.

Очистные фильтры в системе должны быть установлены в обязательном порядке. Без них никак. При этом их регулярно необходимо чистить.

Также раз в квартал или полгода следует промывать само реле давления. Для этого на приборе откручивается крышка с входным патрубком снизу. Далее промывается открывшаяся полость и находящаяся там мембрана.

Проверку реле давления на правильность срабатывания и общую исправность следует производить раз в 3–6 месяцев. Одновременно с этим проверяется также давление воздуха в гидроаккумуляторе.

Если при регулировке происходят резкие скачки стрелки на манометре, то это прямой признак поломки реле, насоса либо гидравлического аккумулятора. Необходимо выключить всю систему и начать ее полную проверку.

Подключение

Рассмотрим, как подключить реле давления (электросхемы см. ниже). У данных блоков для подключения воды предусмотрен нестандартный вход. У реле бытового типа, как правило, вход четырехдюймовый, профессиональные же устройства могут снабжаться входом большего размера. По этой причине в первую очередь желательно позаботиться о переходнике.

До определенного времени при изготовлении насосного оборудования использовалась стандартная деталь, называемая в народе «елочка». Данный переходник представляет собой латунный кусок трубопровода размером 100-120 мм и диаметром 25 мм. Один его конец подключается к входному патрубку насоса. Выходами у переходника служат отводы для подключения водной магистрали, реле давления и другого оборудования.

В настоящее время все выглядит несколько сложнее. У современных насосных агрегатов реле вкручивается непосредственно в оборудование, либо в места, которые на первый взгляд меньше всего подходят для этого.

В первую очередь насос подключается к источнику воды, после – к электропитанию. Регулировка и настройка – это уже завершающий, третий этап работы.

Назначение реле давления

Данное устройство ответственно за функционирование насоса – за его запуск и остановку, когда в гидробаке станции достигнуто конкретное давление. Состоит реле из металлической основы. В ее верхней части располагаются: два регулятора в форме пружин разного размера, контактная группа и клеммная коробка.

Если ознакомиться с конструкцией и принципами функционирования устройства, становится понятно, как правильно настроить реле давления насосной станции.

Внизу пластины из стали располагается закрепленная крышка, а под ней располагаются: мембрана, металлический поршень, быстросъемная зажимная гайка, предназначенная для фиксации к переходнику, находящемуся на насосе. В случае необходимости пластиковую крышку, закрепленную на большом регуляторе, можно легко снять, воспользовавшись отверткой или гаечным ключом.

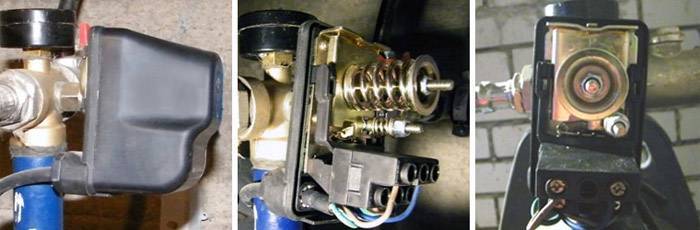

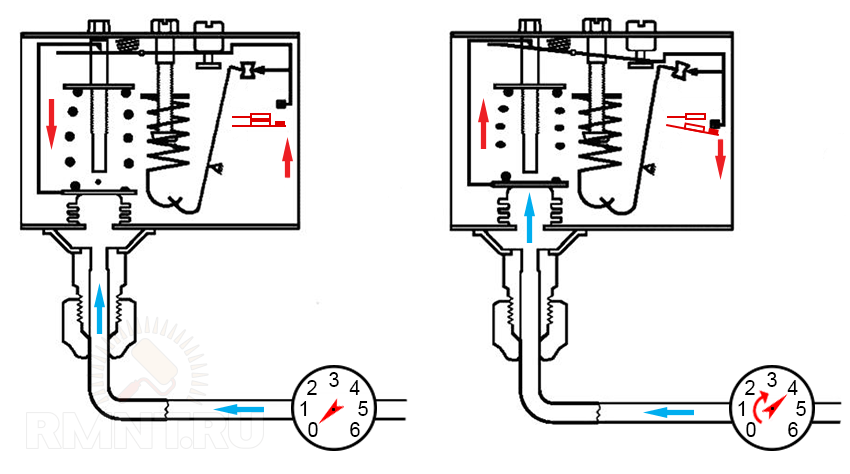

Принцип работы реле давления насосной станции заключается в следующем:

  1. Мембрана под напором жидкости, подаваемой насосной установкой, благодаря повышению давления воздуха в одном из отсеков, начинает нажимать на поршень, который запускает в работу контактную группу.
  2. Данная группа закреплена на стальной платформе, снабженной двумя шарнирами. В соответствии с занимаемым ею положением, контакты, проводящие через себя на насос напряжение, равное 220 V, способны размыкаться и замыкаться, приводя к остановке или старту оборудования.
  3. Для уравновешивания давления поршня задействуется пружина регулятора, которая оказывает действие на платформу с целью установки контактной группы. Для регулировки силы сжатия пружины используют определенную гайку.
  4. Когда жильцы потребляют воду, это приводит к уменьшению ее объема в системе, поэтому давление воздуха в накопительном бачке понижается, в результате чего пружина, преодолев действие поршня, вызывает замыкание контактной группы, а это в свою очередь запускает оборудование.
  5. Давление воздуха в резервуаре в процессе возрастания объема воды повышается. В результате данного процесса поршень, невзирая на сопротивление пружины, перемещает платформу с контактами. Размыкаются они не мгновенно, а лишь после сдвига платформы на конкретное расстояние, зависящее от того, насколько сильно будет сжата другая, малая пружина. По аналогии с большой, она располагается на штоке с гайкой. Оборудование после разведения контактов немедленно прекращает функционировать.

Таким образом, чтобы откорректировать величину давления запуска водоснабжающего агрегата, требуется отрегулировать силу сжатия большей пружины. Параметр, который настраивают при помощи этой детали, еще называется нижним.

Регулировка реле давления для насосной станции может потребоваться, если настройки, выполненные в заводских условиях, сбиваются или они не устраивают владельца. Стандартно данные параметры равны 1,5-1,8 бар на запуске и на выключении 2,5-3 бара. Перед тем, как начинать процесс корректировки, следует подготовить к этому накопительный бачок.

Регулировка реле

Необходимость в настройке реле возникает в ситуациях, когда приходится задавать уровни верхнего и нижнего давления в определенных значениях. Скажем, может возникнуть задача по установлению верхнего на уровне 3 атмосфер, а нижнего — 1,7 атмосферы. Сама процедура настройки предусматривает выполнение следующих действий:

  • Сначала выполняют подключение насоса к сети и дожидаются момента, когда бак будет заполнен водой, а манометр показывает давление на уровне 3 атмосферы.
  • Производится отключение насоса;
  • Получив доступ в крышке реле, необходимо начать не спеша крутить малую гайку, не прекращая, до того момента, пока реле не сработает. Если гайка будет крутиться по часовой стрелке, то каждый поворот будет приводить к увеличению давления. При выполнении операции в обратную сторону давление будет падать. Для верхнего уровня выбирается отметка в 3 атмосферы.
  • После открытия крана необходимо удалить из бака воду при этом давление по показаниям манометра достигнет отметки 1,7 атмосферы.
  • Закрывается кран.
  • Вновь обращаемся к крышке реле и начинаем не спеша крутить большую гайку до того момента, пока не надо не сработают контакты. В результате производимых действий будет достигнут нижний уровень 1,7 атмосферы. Причем он должен превышать уровень давления, который поддерживается в баке.

При поддержании высокого давления для включения и низкого для выключения в баке появится достаточное пространство для накачивания его большим объемом воды. Это позволяет избегать частых включений насоса. При этом могут возникнуть сложности, связанные со значительными колебаниями давления при полном баке или пустом. В остальных же ситуациях, когда давление поддерживается в небольшом диапазоне, а насос часто срабатывает для откачивания воды, в баке будет поддерживаться оптимальный уровень давления.

Что нужно подготовить?

Для бесперебойной подачи необходима автоматики, которая будет следить за системой водоснабжения и безаварийной работой.

Минимальный комплект для подачи воды из колодца либо скважины состоит из:

  • глубинного насоса;
  • обратного клапана;
  • поплавка с датчиком;
  • реле давления;
  • бака гидроаккумулятора;
  • электронного блока управления.

Рассмотрим назначение данных элементов.

Насос — это основной силовой элемент, производящий подъем воды из скважины. Обратный клапан — это перепускная мембрана, которая устанавливается непосредственно на выходе силового агрегата, препятствуя обратному оттоку жидкости из трубы.

Поплавковый датчик — элемент автоматики, который следит за уровнем воды в скважине. От его положения зависит, будет дано разрешение на запуск мотора или нет. Также часто, вместо поплавка устанавливают электродный датчик уровня. Схема подключения датчика предоставлена ниже:

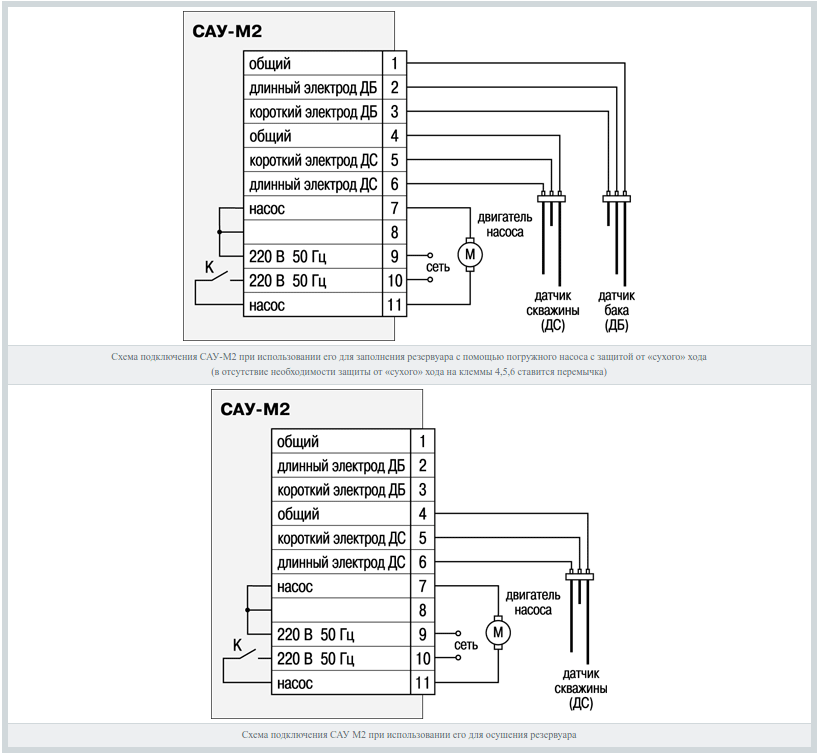

Реле давления еще один элемент автоматики, непосредственно управляющий запуском погруженного агрегата и реагирующий на изменение давления в водопроводе.

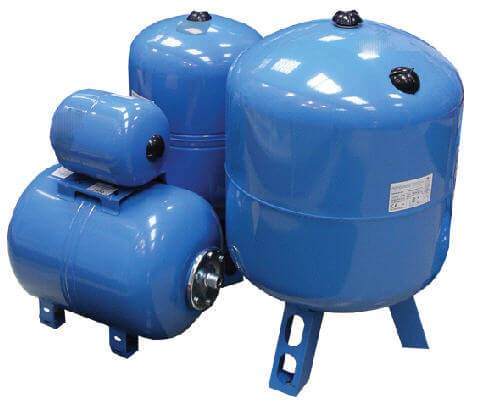

Гидроаккумулятор — пассивная система поддержки давления в трубе, сглаживающая резкие скачки и перепады напора. Работает в паре с реле давления. Продлевает ресурс насоса, увеличивая время включения и выключение двигателя, путем аккумулирования воды в резервуар.

С элементами системы разобрались, теперь более подробно поговорим о том, как подключить погружной насос к автоматике.

Назначение и устройство реле давления

Устройство реле давления

Предлагаю рассмотреть предназначение элементов, метод работы системы. Гидроаккумулятором называется емкость, поровну разделяющаяся специальной перегородкой. Одна половина накачана воздушной средой, вторая — водяной.

Их пропорции 1/1. Увеличение объема воздуха повышает давление. Все зависит от принципа их работы. Повышая функциональность домашнего водопровода — давление рассчитывается 1,4-2,8 атм.

Регулировка реле позволяет выставить пределы ограничений. Когда оно понижается ниже нижнего ограничения — насос включается, когда повышается — он выключается. Как результат, напор остается в указанных пределах.

Сюда включены детали с электрическими и гидравлическими составляющими.

Рассмотрим, как работает данное реле:

  • В первую составляющую входит набор компонентов, запускающих и отключающих насосное оборудование.
  • Гидравлическая — имеет специальную перегородку, оказывающую давление на твердую перегородку, а также две пружины различного размера.
  • В результате этого включается и выключается качающее оборудование.

В итоге взаимодействия этого механизма давление не выходит за заданные ограничения, чем повышается комфорт проживания в доме.

Разновидности

Существует два вида реле для водяного насоса: механические и электронные приборы. Разберем их особенности:

В основном используются механические приборы, они более надежные, отличаются меньшей стоимостью. Механическое — расположено в прочном корпусе, где находятся следующие детали: поршень, эластичная перегородка, платформа из металла, контактный узел.

Под защитной крышкой корпуса располагаются две пружины разного размера. При срабатывании мембраны — она толкает поршень, который оказывает воздействие на пружины, в результате чего включается или выключается насос.

Электронные приборы являются более точными. Они имеют датчик, который отключает насос при отсутствии воды. У таких изделий более высокая стоимость, они устанавливаются на заказ. Использование такой аппаратуры требует современная сантехника, обладающая большим функционалом.

Наиболее распространенным вариантом являются электромеханические модели датчиков, которые являются удобными в применении. Отличаются надежностью, чем оберегают систему водопровода от непредвиденных изменений напора.

Настройка реле давления

Бывают случаи, когда настройки датчика по умолчанию не устраивают пользователей насосного оборудования. Например, если открыть кран на каком-либо этаже здания, то можно заметить, что напор воды в нем быстро снижается. Также установка некоторых систем, очищающих воду, невозможна, если сила сжатия в системе находится на уровне меньше 2,5 бар. Если станция настроена на включение при 1,6-1,8 бар, то фильтры в данном случае работать не будут.

Обычно настройка реле давления своими руками не вызывает затруднений и выполняется по следующему алгоритму.

  1. Запишите показатели манометра при включении и отключении агрегата.
  2. Выдерните шнур питания станции из розетки или отключите автоматы.
  3. Снимите крышку с датчика. Обычно она закреплена 1 шурупом. Под крышкой можно увидеть 2 винта с пружинами. Тот, что больше, отвечает за давление, при котором происходит запуск двигателя станции. Обычно возле него стоит маркировка в виде буквы “Р” и нарисованы стрелки с нанесенными возле них знаками “+” и “-”.
  4. Чтобы увеличить силу сжатия, вращайте гайку по направлению к знаку “+”. И наоборот, чтобы снизить ее, нужно крутить винт к знаку “-”. Сделайте один оборот гайки в требуемом направлении и запустите аппарат.
  5. Дождитесь, пока станция отключится. Если показания манометра вас не устраивают, то продолжайте вращать гайку и включать аппарат до тех пор, пока давление в накопителе не достигнет требуемого значения.
  6. На следующем этапе следует настроить момент выключения станции. Для этого предназначен винт меньшего размера с пружиной вокруг. Возле него находится маркировка “ΔP”, а также нарисованы стрелки со знаками “+” и “-”. Настройка регулятора давления на включение устройства проводится так же, как и на отключение аппарата.

Например, агрегат имеет заводские настройки, при которых Рвкл = 1,6 бар, а Рвыкл = 2,6 бар. Из этого следует, что разница не выходит за пределы стандартного значения и равна 1 бар. Если требуется по каким-либо причинам увеличить Рвыкл до 4 бар, то следует увеличить и интервал до 1,5 бар. То есть, Рвкл должно быть около 2,5 бар.

Но при увеличении данного интервала увеличится и перепад давления в системе водоснабжения. Иногда это может вызывать дискомфорт, поскольку придется израсходовать большее количество воды из бака, чтобы станция включилась. Но благодаря большому интервалу между Рвкл и Рвыкл включение насоса будет происходить реже, что увеличит его ресурс.

Вышеописанные манипуляции с настройками силы сжатия возможны только при наличии оборудования соответствующей мощности. К примеру, в тех. паспорте к аппарату указано, что он может выдать не более 3,5 бар. Значит, настраивать на нем Рвыкл = 4 бар не имеет смысла, поскольку станция будет работать без остановки, а давление в баке так и не сможет подняться до необходимого значения. Поэтому, чтобы получить давление в ресивере 4 бар и выше, необходимо приобрести насос соответствующей мощности.

Схема и правила подключения

Насос погружной с реле давления

Подключать реле давления для водопровода с погружным насосом или любым другим необходимо строго по предлагаемой производителем инструкции. К водопроводу прибор подключается с помощью штуцера, на конце которого сделана внешняя резьба. Для этого в выбранную точку вкручивают тройник, предварительно делают вырез части трубы. В свободное отверстие фитинга вкручивают датчик. Обязательно проводят герметизацию стыка с помощью ФУМ-ленты.

Есть вариант, когда подключение проводят не напрямую – реле устанавливают вне водопроводной трубы, а подсоединение производится гибким шлангом. Это дает возможность смонтировать устройство в удобном для проведения обслуживания месте.

Следующий этап – подключение датчика давления к насосной установке. Для этого надо подобрать электрический кабель по сечению, который должен соответствовать мощности электродвигателя насоса. К примеру, если мощность мотора превышает 2,2 кВт, минимальное сечение кабеля – 2,5 мм².

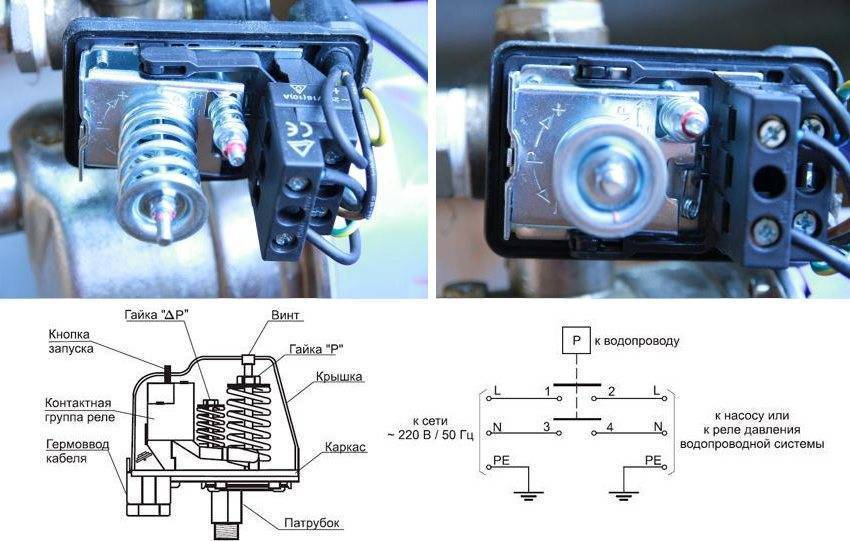

Для подключения к клеммной коробке прибора предварительно надо снять крышку. Контакты обычно обозначаются символами или цифрами. В инструкции точно указывается, какой контакт, к какой клемме электродвигателя должен быть подключен

Здесь важно не ошибиться. В инструкции присутствует схема

Если в клеммной коробке присутствует заземляющая клемма, обозначаемая надписью «земля», или каким-нибудь другим знаком, придется провести заземление устройства.

Специалисты рекомендуют рядом с датчиком установить один манометр. С его помощью можно отслеживать давление воды внутри водопровода.

Реле давление воды – прибор универсальный. Он не только отслеживает работу насоса, установленного в систему автономного водопровода, но и отключает его в нестандартных экстремальных ситуациях, к примеру, когда в колодце или скважине закончилась вода.

Возможные ошибки при отладки реле давления

При регулировке реле необходимо помнить, что маленькая пружина более чувствительна, нежели большая. Гайку на первой надо крутить медленней и осторожней. И главное, маленькая пружина устанавливает не само давление воды выключения насоса, а дельту между порогами срабатывания автоматики.

Еще один момент – нижний порог не должен превышать 80% от максимума давления для конкретного реле, идущего с насосным оборудованием. Если напор выходит в кранах недостаточным, то релейный коммутатор придется менять на более «мощный».

Проверку давления насосной станции рекомендуется производить раз в полгода. Надо будет полностью сливать воду. А потом включать ее, проверяя по манометру реальные значения порогов. В целом, регулировка водяного давления у домашней станции автономного водоснабжения не должна вызвать проблем. Необходимо подкрутить ключом или отверткой лишь пару гаек на двух пружинах.
