Как выбрать и установить терморегулятор для теплого пола

Что представляет собой терморегулятор

Система теплого пола подразумевает установку нагревательных элементов под напольное покрытие с последующим соединением с электросетью. Это осуществляется не напрямую, а через регулирующий прибор – термостат.

Естественно, что данная система отопления снабжена датчиком температуры. Монтаж этого устройства осуществляется с применением гибкой пластиковой трубки, установленной непосредственно в стяжку пола.

Последние модели термостатов оснащены системой программирования, что не может не радовать. Это довольно удобно, потому что дает возможность владельцу определять, когда настраивать систему отопления на режим экономии, а когда задействовать ее на полную мощность для достижения максимального комфорта, например, после долгого дня, когда вся семья вернулась домой.

Можно выделить такие виды терморегуляторов:

• Аппараты с режимом экономии. Он дает возможность снизить температуру в помещении на время, когда в нем нет жильцов, на определенное количество градусов, что позволит слегка сократить потребление электричества.
• Термостаты, дополненные программируемым таймером. Контроль температуры осуществляется посредством установленной программы таймера. Таймер посылает команды на регулятор температуры, корректируя, таким образом, силу нагрева в конкретное время.
• Интеллектуальные программируемые регуляторы температуры. На экране такого дисплея можно устанавливать чередование заданных режимов. Аппарат сам определяет, когда и какую программу выполнить, исходя из определенных факторов.
• Регулятор температуры с ограничительным датчиком. Он дает возможность задать предельно низкие и высокие величины нагрева пола при конкретной температуре воздуха. Таким образом, можно предостеречься от возможного перегрева, сохранив целостность имеющегося напольного покрытия.

Устройство и назначение термодатчика

Термодатчик – важный элемент для обеспечения качественной работы теплых полов. От него данные поступают в термостат, а тот осуществляет регулировку температуры повышением либо понижением мощности.

Благодаря этому можно выставить комфортные температурные показатели в помещении, предотвратить перегрев и порчу напольного покрытия, существенно снизить траты за электроэнергию.

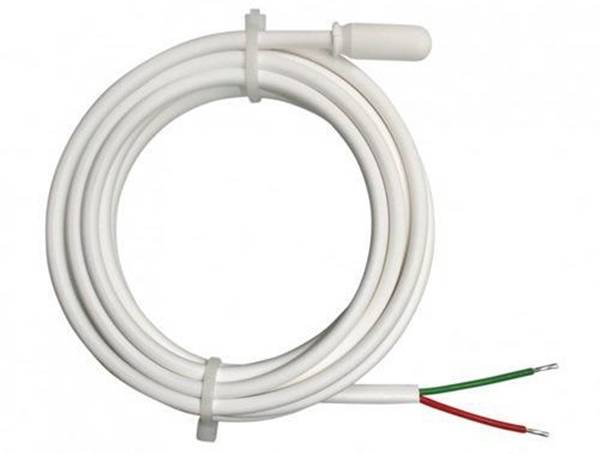

Температурный датчик устроен просто: два провода, подключенные к термопаре – два проводника, соединяющиеся с одного конца. Собственно они и являются узлом для измерения температурных показателей.

Перед заливкой стяжки проверяется работоспособность теплого пола и самого термодатчика. Для этого замеряется сопротивление каждой детали. Система работает, если отличие показателей от значений в техническом паспорте составляет не больше 10 процентов.

Назначение терморегуляторов

В зависимости от назначения помещения она может быть различной, но не выше +27°С. Хотя в ряде случаев при обогреве больших помещений допускается нагрев до +33°С.

Основных причин для поддержания температуры в таких пределах может быть несколько:

1. Обеспечение комфортных для человека условий, ведь при нагреве пола выше +27°С ощущения для ног могут быть далеко не из приятных.
2. Покрытие пола также требует поддержания определённых температур, несоблюдение которых может привести к различным неприятным моментам — деформации, усыханию, расхождению швов.
3. И постоянная нерегулируемая работа нагревательного элемента выльется в ощутимый перерасход электроэнергии.

Именно для того, чтобы температура поддерживалась в определённых параметрах, системы электрических тёплых полов оснащаются терморегуляторами. Причём схема подключения тёплого пола к терморегулятору довольно проста и не вызовет проблем даже у человека, впервые столкнувшегося с подобной необходимостью. На рисунке это хорошо видно.

Виды и принципы работы

Терморегуляторы различных механизмов отопления имеют разные механизмы автоуправления.

Для водяных полов:

1. Двухходовой клапан.
2. Трехходовой клапан.

Разновидности терморегуляторов:

Цифровой. Особенность функционирования схожа с электронно-механическим термостатом. Отличительной особенностью является способность задавать температурный режим в электродатчике. Электромеханизм оборудован сенсорной панелью, куда выводится информация.

По количеству каналов управления терморегулятор бывает:

• Двухзонный, который функционирует единовременно на двух участках системы отопления.
• Одноканальный – обработка спецсигнала с одного датчика.

По способу монтирования:

• Внутренний (встроенный).
• Внешний (выносной, накладной).

На данный момент выпускается много разновидностей теплых полов с нагревательными элементами, наиболее распространенными среди них являются:

Резистивный кабель. Бывает двухжильный и одножильный.

Советы по выбору прибора

Мы считаем, устанавливать механические терморегуляторы на теплые полы бессмысленно. Эти устройства несколько устарели, число функций ограничено, точность поддерживаемой температуры оставляет желать лучшего. Приборы можно использовать в подсобных либо технических помещениях, где надо поддерживать +15…18 °C круглосуточно.

Тип микропроцессорного термостата выбираем в зависимости от способа нагрева, условий эксплуатации и собственных пожеланий:

Регулятор для электрического пола лучше брать вместе с нагревательным кабелем (пленкой) и датчиками у одного производителя. Например, фирмы Devi, Caleo и «Теплолюкс» продают собственные регулирующие устройства. Если вам приходится покупать термостат для электрических ТП отдельно, следует выбрать любой двухконтактный прибор, оснащенный клеммами подключения внешнего датчика

Обратите внимание на показатель максимальной мощности, которую способен коммутировать регулятор (обычно лежит в пределах 2…4 кВт). Пример технических характеристик регуляторов бренда «Теплолюкс» Под водяные теплые полы лучше взять универсальный (3-контактный) терморегулятор, внешний температурный датчик – по необходимости

Коммутируемая мощность роли не играет, поскольку сервоприводы потребляют 1…3 Вт электричества. Количество дополнительных «наворотов» зависит от ваших потребностей и кошелька

Но если нужна реальная экономия энергоносителей, рассматривайте программируемые модели, включающие отопление по графику. В рабочее время либо ночью температуру в доме можно понизить до 18…20 °C.

Установка терморегуляторов предусматривается в каждой комнате. Значит, придется оттуда тянуть провода к гребенке ТП, где располагаются сервоприводы водяных контуров. Подобная «электрификация» неуместна в квартирах со свежим дизайнерским ремонтом. Решение: установите возле коллектора коммутационный блок с ресивером, а в помещениях – беспроводные термостаты на батарейках.

Устройство и принцип действия

Удобство пребывание в помещениях во многом зависит от применяемой системы отопления. Контроль над температурой водяного теплого пола производится с использованием специальных приборов – терморегуляторов.

Применяются множество конструкций таких систем, но в большинстве случаев в них используется всего несколько принципиально различных способов регулировок.

Смотреть видео — процесс настройки

терморегулятор для теплого пола, обзор и настройка

Смотрите это видео на YouTube

Но, прежде чем рассмотреть принцип работы и устройство терморегуляторов, нужно понять объект регулирования.

Что такое разводка отопления

Обогрев помещения водяным полом может осуществляться различными способами. Одним из них является использование тепла подогретой воды, выполняющей роль теплоносителя. Передача производится по трубам. Раньше в отоплении в основном использовали стальные трубы, сейчас им на смену пришли современные из пластиковых материалов.

Греющий контур может располагаться вдоль стен в виде радиаторов, а может располагаться под поверхностью пола, нагревая его и воздух в помещении.

Терморегулятор для радиатора отопления: установка, принцип работы, характеристики, критерии выбора.

Горячая вода или антифриз нагревается в котле, после чего, с использованием циркуляционного насоса подается в греющий контур водяного пола.

Проходя по его трубам, теплоноситель отдает тепло в закрытое окружающее пространство, нагревая поверхность. Охлажденная жидкость возвращается в систему котельной. В зависимости от температуры «обратки» в узле подмеса производится ее подогрев, либо охлаждение подмешиванием более холодной воды из бака.

В контурах с теплыми полами, который подключаются отдельным контуром, терморегулятор устанавливается для каждого из них, поскольку все они имеют собственный тепловой режим. А контуры радиаторного отопления нагреваются до температуры, практически вдвое выше, чем для теплого пола.

Как работает принцип регулирования температурного режима

Основными элементами регулировки нагрева является сервоприводы,  датчики температуры и терморегуляторы. Такой состав оборудования позволяет производить регулировку температуры водяного теплого пола бесступенчато в непрерывном автоматическом режиме. Происходит это следующим образом:

1. Если с термодатчика приходит сигнал о недостаточной температуре, сервопривод открывает вентиль и в контур отопления поступает больше горячей воды.
2. При перегреве теплоносителя открывается вентиль подмеса охлажденной воды, снижая степень нагрева в контуре.
3. Однако возможна регулировка и в ручном режиме путем установки крана в определенное положение. Но такой способ требует постоянного визуального контроля, поскольку факторы, от которых зависит режим отопления, в течение суток изменяются неоднократно. При относительной дешевизне таких устройств, они очень неудобны в эксплуатации, поскольку за каждым имением условий в помещении требуется вмешательство в работу отопления.

Параметры регулировки

Смотреть видео — регулировка мощности блока термодатчика

Регулировка теплого пола используем терморегулятор для водяного теплого пола

Смотрите это видео на YouTube

1. Степень нагрева напольного покрытия. В таком случае датчик нагрева устанавливается в непосредственной близости от него. Такое устройство теплого пола лучше всего подходит для небольших помещений и маломощных отопительных контурах, которые используются только в качестве вспомогательных, в частности для теплого пола.
2. Температура воздуха в помещении – при такой схеме контроля используются датчики, вмонтированные непосредственно в корпусе терморегулятора. Корректной работы такого прибора можно добиться только, если выполняются все требования к утеплению обогреваемого здания. В противном случае эффективной работы отопления добиться сложно – значительные потери энергии неизбежны. Правильно построенный дом с обширной отопительной системой и терморегулятором может дать до 30% экономии ресурсов.
3. Комбинированные системы регулирования, при которой датчики температуры водяного теплого пола устанавливаются и в отапливаемом помещении и на системе узла подмеса. Параметры настраиваются из соображений максимально комфортной температуры в доме. Такая аппаратура с терморегулятором используется в обширных помещениях. Для управления могут использоваться оба датчика одновременно или один из них.

Механические терморегуляторы

Механические терморегуляторы очень просты в управлении. У них есть кнопка вкл/выкл и колесико для выставления нужной температуры пола. Механический терморегулятор имеет световую индикацию, которая сигнализирует работает пол в данный момент или нет. Каждый термостат укомплектован выносным датчиком температуры пола, который непосредственно располагается в полу в зоне теплого пола и, меряя температуру пола, дает команду терморегулятору на включение или отключение теплого пола.

Некоторые механические терморегуляторы имеют 2 датчика: выносной датчик температуры пола и встроенный датчик воздуха. Правильно регулировать работу теплого пола по датчику пола, однако возникают ситуации, когда это надо сделать по температуре воздуха.

Механические терморегуляторы отличаются своей простотой и надежность. Именно поэтому я рекомендую их своим клиентам.

Особенности работы

Термодатчик – это одна из важнейших элементов, входящих в систему подогрева полов. Это проводник из меди, покрытый изоляционным материалом, конец датчика с целью защиты от различных внешних воздействий закрыт специальной колбочкой. Принцип работы устройства прост: датчик самостоятельно определяет температуру пола (при нагреве сопротивление устройства уменьшается) и затем сообщает полученную информацию терморегулятору.

Электрический теплый пол

Далее терморегулятор в зависимости от полученных данных – высокой или низкой температуры – автоматически включает/выключает систему нагрева полов. Обычно устройство срабатывает, если температура опускается ниже заданной отметки всего на 0,5 градусов. В целом, частота цикла «включить-выключить» зависит от нескольких факторов – это толщина стяжки, вид покрытия, температура нагрева воздуха в помещении, наличие или отсутствие утеплителя.

Датчик температуры теплого пола

Таким образом, эти устройства – и датчик, и регулятор – помогают создавать благоприятный микроклимат в помещении, управляя всей системой подогрева полов.

Термодатчик для теплого пола

Схемы подключения

Существует несколько способов введения в эксплуатацию системы обогрева помещения такого типа.

В каждой из схем необходимо предусмотреть отсутствие частиц в трубах, иначе это приведёт к засорению элементов конструкции напольного отопления.

Через отдельный ввод

При таком способе не допускается работа циркуляционного насоса всухую. Для этого производится монтаж реле, регулирующее давление или силу потока.

А также допустимо использование накладного термостата, позволяющего блокировать работу насоса при пересечении им отметки нижнего температурного порога.

Самый эффективный вариант — установка регулятора, корректирующего температурный режим обогрева комнаты в соответствии с внешней температурой комнаты.

Через вертикальную разводку

Основная цель такой схемы — процесс восстановления существующей радиаторной системы.

Фиксируя трубы тёплого пола непосредственно к стояку, можно вдвое увеличить количество получаемого тепла. Это объясняется тем, что при одном и том же значении температуры в подающей трубе и обратке в момент перепада в трубах пола с подогревом она будет выше, чем в радиаторе.

При наличии в жилом помещении 4-х стояков теплоноситель из двух идёт транзитом, а из оставшихся — используется тёплая вода из системы центрального отопления.

Фото 1. Схема подключения водяного теплого пола к отопительной системе посредством вертикальной разводки.

Последовательность действий по данной схеме:

• установка новых обменников теплом на место ранее используемых радиаторов;
• параллельная фиксация вторичного контура от пола с подогревом.

Важно! При проведении процесса обязательно применение ПВХ труб одной длины

Однотрубная система

Такая схема не предусматривает регулирование расхода теплоносителя и опускание его температуры.

Водяной пол с подогревом при помощи стояка подсоединяется к центральной системе отопления. Осуществить это возможно путём замены радиатора на контур тёплого пола.

Разница тепловых нагрузок системы центрального отопления и напольного обогрева не должен быть больше 5–10 градусов.

Управление комнатной температурой в этом случае можно с помощью циркуляционного насоса и термостата.

При отсутствии теплоносителя в стояке работа насоса автоматически прекращается.

Для поддержания комфортной температуры зимой можно применять в использованной схеме пиковый электрокотел. Этот элемент сможет выполнять данную функцию с помощью термостата, при условии его соединения с центральным отоплением с одной стороны, и к полу с подогревом — с другой.

Как выбрать терморегулятор и какие ошибки могут быть?

Немаловажную роль играет безопасность работы термостата и, соответственно, теплого пола. Некачественное оборудование может привести к замыканию или возгоранию. Поэтому термостаты должны быть надежным. Здесь следует порекомендовать термостат Nobo NTB 2R изготовленной норвежской компанией Nobo, которая существует уже более 100 лет и все производство и комплектующие только европейского исполнения – норвежские и шведские
Самая частая ошибка – когда температурный датчик навсегда замуровывают в пол, и если что-то выходит из строя, то менять приходится чуть ли не всю систему управления. Поэтому лучше сделать датчик с возможностью замены.
К выбору терморегулятора стоит подходить изначально с сознанием того, что хотите получить от его работы и захотите ли усовершенствовать управление процессом нагрева? Если есть желание управлять дистанционно, то следует остановиться на регуляторе Nobo NTB 2R

Причем изначально можно управлять термостатом в ручном режиме, а далее можно без особых проблем усовершенствовать и включить удаленное управление через Интернет.
Следует обратить внимание – на какую мощность рассчитан данный термостат? Обычно это 16 А. Если вспомнить формулу:

Р=U*I,  ВтРUI

Основные критерии выбора

Выбирая модель нового терморегулятора, необходимо обратить внимание на некоторые ключевые моменты:

• выбор конфигурации прибора зависит от предпочтений потребителя и его финансовых возможностей – механический, программируемый или цифровой;
• подбор для конкретной ситуации выносного либо встроенного датчика;
• мощность приобретаемого прибора должна превышать мощность системы теплого пола на 15-20 %, это послужит гарантом продолжительного срока службы терморегулятора;
• метод установки накладных приборов отличаются от встраиваемых;
• выбор внешнего дизайна и цветового решения остаются за потребителем;
• не каждый пользователь в состоянии разобраться в сложных инструкциях по программированию прибора.

Ниже представлена таблица, демонстрирующая некоторые технические характеристики популярных моделей терморегуляторов.

Производитель	Модель	Тип	Монтаж	Датчик
Фирма «Теплолюкс»	Roomstat ТР 520	Электронный, программируемый	Встраиваемый	Для пола
Фирма «Национальный комфорт»	ТР 730	Цифровой	Встраиваемый	Для пола
Фирма «Eberle»	RTR-E 6121	Механический	Встраиваемый	Для пола
Фирма «Devireg»	Д-535 ELKO	Электронный	Встраиваемый	Для пола и воздуха

Какие бывают датчики?

Датчики, тестирующие температурные показания, подразделяются на две

1. Двухуровневый датчик, считается более экономичным, благодаря контролю температурных показателей и самого пола, и воздушного пространства в комнате. В случае достижения одного из датчиков заданного предела, он срабатывает на отключение.
2. Инфракрасный датчик, обладает способностью передавать информацию на расстоянии. Его, как правило, используются в комнатах с повышенной влажностью, где сам термостат может быть расположен в другом месте и не подвергаться негативному влиянию высокой влажности.

Конструкция датчика включает в себя чувствительный элемент и схему сигнальных преобразователей. Существует несколько типов датчиков.

Подразделение происходит по виду сигнала, передающегося контрольному блоку, и представлено тремя типами:

• аналоговый датчик;
• цифровой датчик;
• комбинированный датчик.

Принцип работы аналогового базируется на соответствии определенного параметра температуры определенному электрическому параметру. То есть, при достижении в отопительной системе какой-то пограничной температуры датчик выдает определенный электросигнал.

Принцип работы цифрового датчика основан на чередовании импульсов амплитуд и пауз между амплитудами

Преобразователь комбинированного вида, делающий датчик универсальным и позволяющий ему работать с любыми устройствами, выдает на выходе цифровые и аналоговые сигналы.

По принципу расположения, датчик может иметь встроенную схему (объединенным в один корпус с контролирующей и управляющей системой) или выносную (соединенным кабелем с контрольным устройством).

Экономичность терморегулятора

В маленьких помещениях, например, в ванной, как правило, хороши терморегуляторы для теплого пола механические или электронные с минимальным набором функций.

В больших, напротив, наибольший эффект будет достигнут при установке программируемого терморегулятора, позволяющего внедрить гибкий режим в работу обогревающей системы.

Практика показывает, что программируемые терморегуляторы способны сэкономить до 65 % затрат на электроэнергию, используемую на систему теплых полов.

Монтаж

Инструкции по самостоятельной установке терморегулятора можно найти в интернете

Для установки термостата лучше пригласить электрика. Если решили выполнить монтаж своими руками, нужно хорошо изучить инструкцию, которая прилагается к прибору.

Часто на корпусе устройства зарисована схема подключения. Подключение происходит одинаково, независимо от того кабельный или инфракрасный теплый пол. Для водяной системы обогрева подключение датчика возможно, но он будет регулировать температуру нагрева всей системы.

Подготовительные работы

Устанавливайте датчики рядом с электророзеткой

Сначала подготавливаем место для монтажа регулятора температуры. Желательно, чтобы рядом находилась розетка, поскольку это облегчит процесс подведения электричества. Стандартная высота размещения прибора на расстоянии от 600 мм до 1 м от пола.

В стене необходимо сделать отверстие по размеру корпуса термостата. Выпускаются накладные датчики, которые закрепляются на стене, но смотрятся они менее эстетично.

Затем штробим от места расположения коробки к полу отверстие для укладки кабеля.

Установка датчиков

Управление работой обогревательных элементов теплых полов происходит при помощи датчиков температуры пола или воздуха. Гофрированная труба с датчиком температуры пола закрывается заглушкой во избежание попадания цементного раствора. Устанавливается она между нагревательными элементами на расстоянии до 1 м от регулятора нагрева. Подробности монтажа смотрите в этом видео:

Подключение термостата

Подключение осуществляется одинаковым способом как для кабельного, так и инфракрасного теплого пола. Терморегулятор подключаем согласно схеме.

Находим кабель с фазой черного или коричневого цвета, напряжение проверяем тестером. Нулевой кабель обычно синего цвета. Разница между ним и фазой составляет 220 В. Подсоединяем кабели к устройству.

Маркировка проводов:

• L–фаза коричневого, черного, белого цвета;
• N–ноль синего цвета;
• заземляющий кабель, как правило, зеленый, желтый или в комбинации этих оттенков.

Схема подключения:

1. К гнезду № 1 присоединяем фазу.
2. К контакту № 2 подводим нулевой кабель.
3. Греющий провод подсоединяем к контактам № 3, 4.
4. К гнезду № 3 ведем ноль, к № 4—фазу.
5. Через контакты № 6, 7 подводим датчик регулировки температуры без соблюдения полярности.

Теперь можно подключать терморегулятор для пола, укладываем его в гофрированную трубу для защиты от повреждений так, чтобы он адекватно передавал данные нагрева. Кабели термодатчика подключаем к термостату.

Подключение одножильного греющего кабеля

Под изоляцией одножильного кабеля проходят два провода. Первый проводит ток (белого цвета), второй выполняет функцию заземления (зеленый). Подробнее о подключении кабелей смотрите в этом полезном видео:

Схема подключения одножильного кабеля:

1. К контактам № 3, 4 подводим токопроводящий провод.
2. К контакту № 5 подсоединяем заземляющий кабель.

Подключение двужильного греющего кабеля

При подключении понадобится клемма для заземляющего кабеля. Если она не включена в комплект, нужно будет купить ее отдельно.

Устройство двужильного и одножильного кабелей

Под изоляцией двужильного кабеля проходят два токопроводящих провода и один заземляющий.

Схема подключения двужильного кабеля:

1. Коричневый провод с фазой подсоединяем к контакту № 3.
2. Нулевой синий провод соединяем с гнездом № 4.
3. Зеленый заземляющий провод соединяем с контактом № 5.

Как происходит процесс регулирования и поддержание температуры теплого пола?

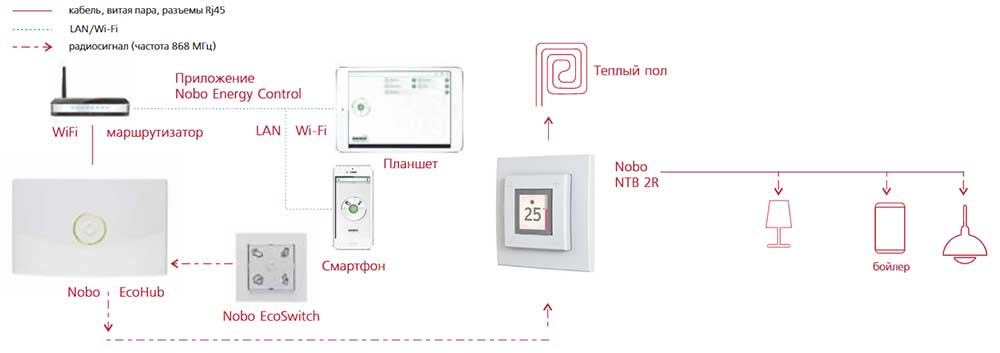

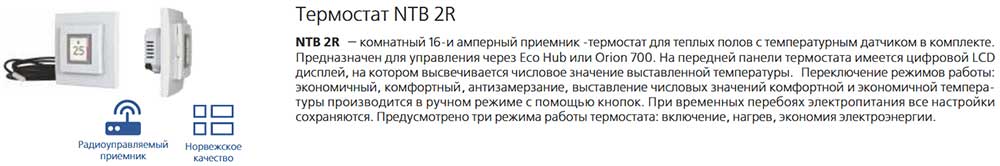

Терморегулятор Nobo NTB 2R тоже имеет в комплекте свой датчик температуры с сопротивлением 22 кОм. Имеется возможность подключение датчика с другими сопротивлениями, для этого в настройках можно найти варианты сопротивлений (10, 12, 15 кОм) и выбрать необходимое сопротивление подключенного датчика.

Как и у некоторых термостатов, терморегулятор Nobo NTB 2R имеет свой второй пола. В некоторых случаях регулировку нагрева пола удобно осуществлять по температуре воздуха в помещении. Такой способ используется, когда теплый пол является основным способом отопления. В настройках термостата можно принудительно задать регулирование температуры пола по выносному или встроенному датчику.
У терморегулятора Nobo NTB 2R есть еще одна функция, которая практически не встречается у других подобных регуляторов. Термостат может работать вообще без датчиков температуры. В настройках их можно отключить и включить процентное соотношение включено/выключено работы теплого пола. Есть общий период программирования работы – 20 минут. Эти 20 минут можно разбить на периоды включения работы нагрева и период выключения нагрева. Например: выставляем в настройках 30%. Это значит в течение каждых 20 минут, 6 минут (это 30% от 20 минут) термостат будет подавать электричество и нагревать пол, а 14 минут (это 70% от 20 минут) отключать подачу электричества на теплый пол и, соответственно, нагрева не будет. Так будет повторяться каждые 20 минут.

Внешний вид и классификация

На рынке в сегменте теплых полов представлен огромный выбор терморегуляторов, поэтому можно выбрать прибор любого цвета и формы, с начинкой любой сложности и стоимости.

Термостаты для теплого пола бывают механические и цифровые. Электронными можно управлять кнопками, с помощью пульта управления дистанционно или с сенсорной панели.

Некоторые электронные терморегуляторы можно программировать, а есть простые – с кнопкой включения и выключения.

Существуют приборы со шкалой выбора нужной температуры и с дисплеем показаний на данный момент времени.

Недорогие механические терморегуляторы надежны, в случае поломки поддаются ремонту.

Их основное неудобство – невозможность понять и увидеть, какая температура пола имеется в настоящий момент. Только  прикосновением можно проверить, работает ли система.

Самыми востребованными у продавцов считаются простые электронные терморегуляторы с дисплеем и датчиком пола, потому что они сравнительно недороги, надежны и управлять ими могут даже пожилые люди.

На простых цифровых терморегуляторах с дисплеем, всегда можно увидеть текущую температуру обогрева.

Датчики

В комплект теплого пола входят датчики температуры теплого пола и воздуха, вместе и по отдельности, а также инфракрасные.

Двухуровневый (с двумя типами датчиков) терморегулятор в некоторых случаях более экономичен, потому что он не позволяет комнате перегреваться, так как контролирует температуру не только нагревательных элементов, но и температуру воздуха в помещении, и отключается при достижении оптимальной температуры любым из датчиков.

Инфракрасные датчики хороши тем, что их не обязательно крепить на полу – можно монтировать на большом расстоянии от термостата и использовать для настройки всей системы обогрева. Рекомендуются для ванных, саун, душевых и других помещений, где бывает высокая влажность.

Инфракрасные датчики лучше использовать в помещениях с повышенной влажностью (сауна, душевая и т.д.) , а сам термостат располагать в сухом месте, чтобы влага не повредила прибор.

Датчики бывают:

• по методу установки – внутренние и внешние,
• по “начинке” – цифровые и аналоговые.

Цифровые датчики отличаются большей точностью, не так подвержены искажению данных от разного типа помех.

Датчики для определения температуры воздуха или термостаты со встроенным датчиком располагают обычно в немного затемненном месте, подальше от источников тепла и вне зоны, нагреваемой прямыми попаданиями солнечных лучей, на высоте примерно полтора метра.

Внутренние датчики, располагаются в толще пола рядом с нагревательным кабелем, матами или пленкой. Данные с этого датчика передаются на монитор прибора.

Подключать датчики температуры можно напрямую к терморегулятору или расположить между ними коммутационную коробку.

Может ли работать теплый пол без терморегулятора?

Можно обойтись, но это неэффективно, потому что функцию прибора придется взять на себя и включать или отключать всю нагревательную систему вручную.

Выход терморегулятора из строя или его отсутствие сразу же приводит к перерасходу электроэнергии, а порой и к поломке в самой системе обогрева.

Поэтому лучше заранее оценить предстоящий режим работы теплого пола и приобрести в каждое помещение прибор с необходимыми функциями.

Экономичность терморегулятора

Экономия энергии при использовании терморегулятора зависит от типа прибора и достигает 70%.

Обычно для маленьких помещений (ванная, туалет) выбирают простой механический или электронный терморегулятор с минимумом функций. Помещение используется не по графику, там должно быть тепло и днем и ночью.

В больших помещениях гораздо эффективнее использовать программируемый терморегулятор, осуществляющий контроль по нескольким параметрам в разное время суток.

Чем больше параметров задействовано, тем большую, экономию  электроэнергии можно получить.

Исследования показали, что терморегуляторы дают разную экономию:

• Непрограммируемые – до 30%,
• Программируемые – до 70%.

Особенности подключения в зависимости от схемы

Говорить о регулировке водяного пола без уточнения схемы, по которой он функционирует, было бы в корне неправильно, потому что в каждом конкретном случае у неё своя структура. Соответственно, за настройку температур могут отвечать совершенно разные элементы или узлы.

Роль котла в терморегулировании греющего контура

При простом варианте подключения, когда котёл работает исключительно на подогрев воды для контура пола, никаких регулирующих приборов вообще не требуется.

В самой простой схеме только котёл и контур пола

Если котёл установлен газовый, современной модели, он сам по себе является отличным регулятором. Желаемая температура теплоносителя выставляется нажатием кнопок на его панели управления. Новое значение, когда нужно сделать воду горячее, охладить или вовсе отключить, задаётся без проблем, за считанные секунды.

И даже когда система двухконтурная — то есть, котёл не только обеспечивает работу напольного отопления, но и греет воду для батарей и точек разбора — температуру подогрева каждого контура можно отрегулировать за счёт автоматики самого котла. Отдельных приспособлений для этого вовсе не требуется.

То же самое и в случае установки электрического котла, работа которого так же легко регулируется с панели управления. Правда, электричество не самый дешёвый способ подогрева, и к нему обращаются только когда в доме нет газа. Но это уже другая история.

Панель управления современного газового котла

Мембранный (расширительный) бак, подключённый к твердотопливному котлу

Зависимость давления в бачке от температуры воды

Этот узел с манометром и терморегулятором обеспечивает безопасную работу системы

А вот чтобы иметь возможность регулировать температуру, когда воду греет не газовый или электрокотёл, а твердотопливный, в системе должен присутствовать расширительный (компенсаторный) бачок.

Чем выше температура поступающей в него воды, тем выше и давление. И то, и другое контролируется за счёт монтажа на бачок узла безопасности, включающего в себя манометр, клапан выпуска воздуха и терморегулятор, посредством которого и осуществляется настройка.

Схема с отдельно монтируемым циркуляционным насосом

В случае подключения тёплого пола через отопление, регулировка температур осуществляется по тем же принципам. Просто в этом случае, температура в напольном контуре будет зависеть от температуры в батареях.

Наиболее сложно осуществлять регулирование подогрева при комбинированных схемах подключения, когда контуров много, и в каждом из них вода должна нагреваться по-разному.

Модуль регулирования водяных напольных систем заводской сборки

Решить эту задачу позволяет внедрение в систему смесительного узла, в котором присутствует 3-х ходовой клапан и сервопривод. Что это такое, как функционирует и подключается, читайте далее.
