Какую трубу выбрать для дымохода: сравнение 5-ти вариантов

Система из нержавеющей стали

Производится из особой легированной стали, она устойчива к коррозии в атмосфере и практически в любых агрессивных средах. Имеет множество преимуществ:

- Небольшой вес, не требующий обустройства фундамента.
- Простота монтажа, который может производиться изнутри или снаружи. В последнем случае конструкция закрепляется на стене специальными кронштейнами.
- Длительный срок эксплуатации за счет высокой устойчивости к коррозии.
- Гладкая внутренняя поверхность, препятствующая накоплению сажи.
- Сооружение может быть установлено в ходе строительства или же смонтировано в готовом здании.

Если дымоход из нержавейки смонтирован снаружи, он требует дополнительного утепления. Иначе из-за серьезных теплопотерь в холодное время года будет образовываться большое количество конденсата

К недостаткам можно отнести необходимость утепления трубы при условии, что она смонтирована снаружи дома. Иначе возникают теплопотери, приводящие к образованию большого количества конденсата, который способен повредить систему отопления. Кроме того некоторым не нравится внешний вид таких дымоходов. При желании можно приобрести специальный кожух, закрывающий трубу, который имитирует любой традиционный материал: черепицу, кирпич и т.п.

Варианты обработки

В сфере обслуживания и восстановления дымоотводных каналов традиционные материалы давно перестали быть актуальными. На смену им приходит продукция на полимерной основе. С их помощью герметизация дымохода из нержавеющей стали становится максимально надежной, сохраняет полученный результат на протяжении длительного периода эксплуатации.

Обработка дымовой трубы может осуществляться двумя способами.

Первый способ предусматривает нанесение на внутренние стенки металлических труб пасты ПЭК-1, изготовленной на базе диановой эпоксидной смолы, способной превращаться в полимер, имеющий пространственное, сетчатое строение. Паста превращается в твердое вещество, если при выполнении работ использовать специальный отвердитель, изготовленный с применением ароматического полиамина.

На поверхность дымоходов нанесение происходит следующим образом.

Специалисты подготавливают поверхность.
Приготавливается и наносится на поверхность специальный грунт.
На поверхность нанесенного, доведенного до рабочего состояния грунта наносится полимерная паста.
Мастера проверяют качество выполненной работы.

Тем не менее, защитное покрытие должен наносить только рабочий. Соответственно, применение данной технологии становится возможным при наличии труб, диаметр которых составляет минимум 150 сантиметров.

Второй способ предназначен для тех, кто пользуется дымоходом, диаметр которого составляет не более 120 сантиметров, куда, соответственно, рабочий не может залезть вовнутрь. Здесь речь идет о предварительно подготовленном композитном рукаве.

Представленный рукав является препрегом, структура которого включает в себя стеклоткань для дополнительного армирования. Препрег пропитывается пастой на базе фурановой смолы. Будучи свернутым, рукав опускают в дымоход, нуждающийся в полной герметизации.

Далее специалисты начинают использовать пар, с помощью которого рукав раздувают. Затем рукав полностью принимает форму старого канала. Под влиянием повышенной температуры происходит отвердевание, в результате которого появляется новая поверхность. Иными словами, здесь речь идет о гильзовке дымоходов с применением материалов на композитной основе.

Процедура выполняется в следующей последовательности.

Осматривается дымоходная труба.
Материал протягивается по всей длине канала.
Рулон раздувают с применением пара для достижения заданного размера. Происходит плотное прилегание к внутренним стенкам канала.
Происходит доведение материала до состояния полной готовности на протяжении 2-4 часов.
Проводится проверка правильности выполнения работ.

За счет уникальной технологии установки материал оптимально подойдет как для труб малого, так и большого диаметра. Благодаря особым свойствам данной продукции обеспечивается отличная возможность установки вне зависимости от уклона, количества неровностей внутри канала.

Смотрите видео по теме:

Цена

Для сравнения цены у трех производителей составили таблицу, взяли стандартный комплект сэндвич-дымохода с диаметром 115:

Декоративный ППУ, ф 200.
Адаптер котла ф 115х11.
Сэндвич-труба 1,0м, ф 115х200.
Оголовок ф 115х200.
Старт-сэндвич, холодный, ф 115х200.
Труба ф 115, 0,5м.

Конечно, у каждого завода может отличаться тип стали или толщина изделия, поэтому подобраны наиболее близкие значения.

Часть дымохода/Производитель	Феррум	УМК	ТиС
Декоративный ППУ, руб.	1200(430/0,5 мм) Ф200	870 (0,5мм 439 сталь)	1174 (430 сталь 0,5мм)
Адаптер котла, руб.	167(нерж. 430/0,8 L=160 мм)	220 (1мм 439 сталь)	195 (0,8мм 430 сталь)
Сэндвич-труба, руб.	1446р	1670 (0,5439)	1600 (0,5 430)
Оголовок, руб.	879(430/0,5 + нерж.) Ф115х200	660	813 (430 0,5м)
Старт-сэндвич, руб.	750 (430/0,5мм + нерж.) Ф115х200851(430/0,8мм + нерж.) Ф115х200	780	758(0,5мм 430)
Труба, руб.	598 0,5м (430/0,8 мм) Ф115	630– 439 1мм	580 – 430 0,8мм
Сумма, руб.	8783	8170	8320

Как можно увидеть из таблицы выше все 3 производителя с очень похожими ценами. Единственное, у производителя дымоходов УМК сами сэндвич-трубы, т. е. основной элемент дымохода, стоят дороже. Но, как и говорили, компании в своем производстве используют разные материалы, что и сказывается на стоимости (и качестве, в том числе, но об этом ниже).

Оценки:

Феррум — 1 балл;
УМК — 3 балла;
ТиС — 2 балла.

Обслуживание дымохода

При правильно изготовленном дымоходе, особенно если он выполнен из нержавеющей стали, основной операцией по уходу за ним является очистка внутренней поверхности от сажи.

Причины образования сажи

Горение является реакцией окисления топлива кислородом воздуха. Если она недостаточна, происходит выделение сажи, налипающей на стенках дымохода. Реально возникновение условий, при которых дымовой канал забивается буквально за несколько месяцев:

Недостаток окислителя в топке может быть вызван намеренным снижением тяги манипуляциями с заслонкой, чтобы добиться медленного горения или даже тления топлива, что быстро может привести к негативным последствиям.
Другой ошибкой топки следует считать использование сырых дров. Влага препятствует интенсивному горению топлива, при этом образуется большое количество сажи.
Следует считать неблагоприятным фактором использование смолистых дров, горение которых сопровождается выделением копоти. Конечно, топить печи дубом или ясенем слишком накладно, но нужно стремиться к использованию дров не смолистых пород деревьев.
Категорически не рекомендуется жечь в печи мусор, особенно пластиковые пакеты или бутылки по тем же причинам.
Особенно неблагоприятно использование для топки отходов фанеры, древесно-стружечных плит и других материалов, для изготовления которых применяются синтетические клеи. При таком топливе засорение дымохода сажей происходит наиболее быстро.

О главном враге – ржавчине

Коррозия опасна для всех металлических изделий. В особенности, это относится к железу, ведь оно более подвержено негативному воздействию влаги и атмосферных явлений. По этой причине конструкторами постоянно разрабатываются новые способы защиты от ржавчины.

Обратите внимание! Разные сплавы стали решают вопрос лишь частично, но отличным барьером для ржавчины является слой цинка, наносящийся на поверхность металлических изделий. Делают это примерно так: сталь погружается в расплавленную массу, после чего путем воздействия специальных веществ железо соединяется с цинком и, как следствие, образуется новый защитный шар

Толщина данного слоя бывает разной, но не более 60-ти мкм. Подобная технология как защищает металлические изделия, так и увеличивает их эксплуатационный срок

Делают это примерно так: сталь погружается в расплавленную массу, после чего путем воздействия специальных веществ железо соединяется с цинком и, как следствие, образуется новый защитный шар. Толщина данного слоя бывает разной, но не более 60-ти мкм. Подобная технология как защищает металлические изделия, так и увеличивает их эксплуатационный срок.

Какой должен быть диаметр дымохода для печи?

Размер печной трубы можно рассчитать несколькими способами. Самый простой – определение сечения дымохода в зависимости от размеров топочного отсека. Расход твердого топлива определяется по этой характеристике, а исходя из этих данных можно определить объем отработанных газов.

Если у вас открытый вид топки и дымоход изготовлен из стальной круглой трубы – эти величины должны находиться в пропорции 10 к 1. Для примера – габариты топочной камеры 50/40. Такая печь должна оборудоваться дымоходом, сечением 180 мм.

Если изготавливаем трубу из кирпича, ее внутренний размер должен превышать размер дверцы зольника или поддувала в полтора раза. Минимальный размер квадратной полости для удаления газов – 140/140 мм.

Что делать если сечение дымохода квадратное?

Цилиндрические дымоходы, особенно после появления сэндвич – труб самые распространенные виды устройств. Но при строительстве кирпичной печи приходится выкладывать квадратную или прямоугольную форму.

В таких дымоходах образуются завихрения, препятствующие нормальному прохождению отработанных газов и уменьшающие тягу. Но для дровяных печей или каминов – прямоугольные трубы остаются самой востребованной формой. В таких устройствах не требуется повышенный уровень вытяжки отработанных газов.

Расчет дымохода для дровяной печи с квадратным или прямоугольным сечением производится с учетом соотношения размеров трубы к габариту поддувального отверстия на печи. Такая пропорция – 1/1,5, где 1 – внутреннее сечение трубопровода, а 1,5 габариты поддувала или зольника.

Особенности выбора

Может показаться, что трубы из нержавеющей стали для дымохода очень легко выбрать, но перед покупкой важно понимать несколько главных параметров:

Тип отопителя. Для надежной работы трубы потребуется понимать, под какой отопительный прибор будет ставиться материал. К примеру, котлы, работающие на дизеле или газу,создают очень много конденсата, который является едким. Для таких устройств рекомендуется использовать нержавейку типа AISI 316L с толщиной от 0,5 мм. Сталь будет противостоять кислой и агрессивной среде. Для печей, работающих на углях, следует использовать жаропрочные конструкции из сырья типа AISI 310, стенки толщиной 0,8-1 мм. Для камина на дровах достаточно использовать сталь марки AISI 321.
Конструктивные особенности дымохода. Стальные модели делятся на несколько видов. Одностенные устройства часто применяют как вспомогательное средство для канала из кирпича. Их надо утеплять, а вот двухконтурные устройства уже утеплены, что позволяет частично избавиться от конденсата. «Сэндвич» устройства, которые требуют регулярного очищения.
Параметры установки. Современные системы очень просты, за ними легко и удобно ухаживать, а монтаж может быть обеспечен без сторонней помощи. Во время покупки надо смотреть на ровность всех элементов, соединений, качество стыковки и поворотных узлов.
Надежность/долговечность. Только визуально определить такие параметры сложно, но исходя из марки стали и толщины трубы, можно примерно определить общее качество.

В статье представлены лучшие варианты и производители на сегодняшний день, которые делают качественные дымоходные трубы. Предлагает дымоходы из нержавеющей стали Леруа Мерлен – сеть магазинов лучших строительных материалов.

Изделие из черного металла – ни то, ни сё

Весьма часто для создания дымохода используются обычные металлические трубы из черного металла. Особенно их применяют для дачных небольших бань, которые эксплуатируются сезонно. Единственное их достоинство – это дешевизна. Что касается недостатков, то они следующие:

малый срок эксплуатации;
подверженность разрушительному воздействию негативных факторов окружающей среды, металл со временем обсыпается большими ржавыми чешуйками;
повышенная пожарная опасность, поскольку стенки канала прогорают очень быстро;
большой вес конструкции;
повышенное образование конденсата.

Несмотря на крайне серьезные недостатки, материал из черного металла применяется часто. Почему? Желание сэкономить побеждает здравый смысл.

Дымовой канал, сооруженный на основе черного металла, неплох для дачных каминов и печей, которые используются крайне редко.

Таким образом, уважаемые читатели, помните, скупой платит дважды.

Общие требования к дымоходам газовых котлов

полная герметичность канала дымохода на всём протяжении;
наличие достаточной тяги для полного отвода из котла продуктов сгорания;
огнестойкость и химическая устойчивость материала исполнения внутренней поверхности;
высокая термостойкость;
оснащённость каждого котла отдельным дымоходом;
дымовой канал на своём протяжении не должен иметь больше 3-х поворотов, а овалы в конфигурации выполняются с радиусом кривизны не менее диаметра выходной трубы;
вертикальный дымоход должен быть не менее 5 м в высоту – минимального значения, обеспечивающего нужные разрежение и тягу;
диаметр трубы дымохода для газового котла не должен быть меньше размера выходного канала отопительного агрегата;
недопустимость подключения дымоходов к вентиляционным каналам;
соответствие требованиям нормативных документов:

При устройстве дымохода необходимо также учитывать зависимость его параметров от мощности газового котла, изложенную в нормативных документах, но более наглядно представленную в таблице:

Оцинкованная сталь

Хорошая «оцинковка» по своим свойствам почти ни чем не уступает классическим «нержавейкам», однако нужно помнить, что при нагревании свыше 100 градусов, будут излучаться вредные для организма человека вещества. Поэтому в большей части домов, где предпочли использовать именной такой тип дымоотведения, их конфигурация предусматривает установку только снаружи. А внутреннее части адаптируются с классической керамикой либо «нержавейкой», для обеспечения безопасности в помещении.

Еще одна особенность стальных каналов в том, что они могут быть не только одно стенными, но и модульными, то есть состоять из нескольких секций, у которых между стенками находится утеплитель. Особенности таких конфигураций понятны, дымоход не перегревается, за счет чего, конденсат если и образовывается, то в гораздо меньших пропорциях. Если брать для сравнения такую трубу с одно стенным покрытием, то она будет выгодно отличаться от кирпича или асбестоцемента. Но, когда речь заходит о двойных системах, стоимость таких конфигураций перечеркивает преимущества.

№5. Вермикулитовые трубы для дымохода

Не так давно в продаже появились вермикулитовые дымоходные трубы. Это трубы из нержавеющей стали, покрытые внутри слоем минерала вермикулита толщиной в 5 см. Этот минерал обладает низкой теплопроводностью, поэтому, по сути, является природным теплоизолятором. Более того, вермикулит абсолютно инертен к агрессивным продуктам горения.

Среди других преимуществ вермикулитовых труб высокая долговечность, относительная простота в установке, отсутствие необходимости в утеплении дымохода. Основной недостаток заключается в способности накапливать сажу, поэтому чистить дымоход придется часто.

Типы дымоходных систем по движению газа

Дымоходные системы на принудительной тяге не характерны для частного домовладения. Выбирать будем из дымоотводов, работающих на естественной способности разогретых газов подниматься вверх.

Различают следующие типы дымоходных систем по траектории движения газов:

Многооборотные. Это дымоотводящие каналы, которые имеют траекторию змейки. Раскаленные газы не сразу направляются к выходу, а несколько раз меняют свое направление вверх-вниз. Змейка может быть ориентирована вертикально или горизонтально. Как правило, это 3 поворота в дымоходе традиционной кирпичной печи. Многооборотная дымоходная система требует регулярной чистки. Малейшая ошибка в проекте приводит к критическому снижению естественной тяги также, как и загрязнение каналов сажей. Кирпичный дымоход постепенно сдает позиции более современным трубам из металла и керамики.
Однооборотные дымоходные системы имеют траекторию вывода газов с одним подъемом и спуском. Здесь газы не успевают сильно остыть, поэтому тяга остается хорошей. Печь загрязняется не так сильно, а за счет отсутствия значительного перепада температур, разрушение кладки не столь интенсивно, как при многооборотной системе.
Бесканальные дымоходы — дым из топки поднимается в большую камеру-колпак, после выводится наружу. Каналов вывода может быть несколько одновременно. Особенность бесканального дымоотвода в том, что печь интенсивнее прогревается в верхней части и тепло локализуется под потолком.

Современные дровяные печи, угольные, газовые котлы дают возможность управлять процессом горения. Здесь конфигурация дымоотвода не играет решающей роли в уровне теплоотдачи. Перед дымоходной системой стоит задача эффективного удаления продуктов горения без необходимости сложного обслуживания.

Рекомендуем ознакомиться: Как выбрать дренажную трубу и избежать ошибок при укладке?

Особенности дымохода «сэндвич»

Данная конструкция является модульной, то есть собирается из комплекта различных деталей. Каждая из них представляет собой трубу или иной элемент из нержавеющей стали, закутанный в теплоизоляцию из каменной ваты и заключённый в защитно-декоративный кожух — тоже из нержавейки, только подешевле, либо вообще из оцинкованной стали. Каменная вата выбрана в качестве утеплителя благодаря негорючести и отсутствию вредных испарений при нагреве. Используются марки средней плотности — порядка 200 кг/м3.

Внутренняя часть с одной стороны слегка развальцована, что позволяет соединять детали способом «в раструб».

Сборка элементов дымоотводящей трубы в раструб позволяет выполнять монтажные работы с высокой скоростью

К сильным сторонам сэндвич-дымоходов относят:

Малый вес. Из-за этого отпадает необходимость в строительстве фундамента.
Высокую скорость и простоту процесса монтажа. Это объясняется тем, что выполненные в заводских условиях детали идеально подогнаны друг к другу, поэтому их стыковка осуществляется без затруднений. Также не придётся тратить время на утепление, ведь все части дымохода оснащаются утеплителем ещё на этапе производства.
«Представительский» внешний вид. Понятно, что как любой изготовленный в заводских условиях предмет, внешне сэндвич-дымоход не идёт ни в какое сравнение с самодельными аналогами.
Универсальность. Какими бы ни были конфигурация и сложность планируемого дымохода, в имеющемся ассортименте можно найти все необходимые для его сборки детали. Производители выпускают не только трубы, отводы и тройники, но и крепёжные элементы, узлы для пересечения перекрытий и стен, фурнитуру, дефлекторы с искроуловителями и пр. В модельном ряду имеются наборы деталей не только с разным диаметром внутренней части — от 100 до 300 мм, но и с разной толщиной теплоизоляции — от 25 до 100 мм. Таким образом, можно подобрать комплект как для внутренней, так и для наружной прокладки.

Кроме того, сэндвич-дымоходы имеют отличные технические характеристики:

все элементы имеют круглое сечение, которое для дымоотводящего канала является идеальным. Если в углах прямоугольного профиля образуются вихри, препятствующие движению дыма, то в круглом подобные явления отсутствуют;
стенки внутренней части являются очень гладкими, в силу чего они слабо зарастают сажей и не препятствуют стеканию конденсата;
сталь не впитывает конденсат и, благодаря легирующим добавкам, проявляет стойкость к действию имеющихся в нём кислот;
тонкая стальная труба быстро прогревается, что сводит объём образования конденсата в момент растопки к минимуму.

Теперь о недостатках. Потенциальному покупателю следует быть готовым к тому, что:

сэндвич-дымоход стоит достаточно дорого;
при этом ресурс у него совсем невпечатляющий: срок службы составляет всего 10–15 лет.

Асбестоцементная труба

Свою популярность такие трубы получили еще при прошлом веке. Популярность в СССР была обусловлена крайней дешевизной производства и в целом затрат. Да и использовать их допускалось без какой-либо изоляции, в самых разнообразных нуждах. Но, факт в том, что для дымоходов их никогда в то время не использовали. Но, новый виток история асбеста принесла с развалом, когда жизнь изменилась, постепенно люди стали строиться, искали, что использовать для дымохода, денег было мало, и выбор пал на разбросанные по колхозам асбестовые трубы, ранее использовавшиеся для мелиорации. Однако люди не подумали о безопасности, ведь учитывая, что такие каналы никогда не предполагалось ставить в дымоходы, температурный режим никто не повышал. При классическом использовании асбеста, он начинает гореть уже при 300 градусах, поэтому ставить такие трубы лучше ближе к кровле, где температура падает. Да и стенки каналов внутри шероховатые, что влияет на засорения. Кроме того, помните, что при засорении и не своевременной чистке, скопившаяся сажа может не просто загореться, а даже взорваться внутри. Также помните о серьезном влиянии конденсата, который может разрушить такие трубы буквально за несколько лет.

Что такое дымоход

Дымоход представляет собой трубу, которая выводит продукты сгорания из печи в атмосферу. Он создает естественную тягу, при которой воздух для работы котла поступает в топку, а вредоносные газы удаляются из нее. Дымоотводные трубы бывают разных видов в зависимости от выбранной схемы монтажа.

Хороший дымоход должен соответствовать следующим характеристикам:

Наличие оптимальной тяги.
Качественное сгорание топлива.
Его структура должна быть долговечной и прочной.
Хороший и быстрый прогрев стен.
Преодоление порога образования конденсата за минимальное время.
Отсутствие сложностей в монтаже.

Керамика для дымохода

Такие конструкции представляют собой трубы с повышенной прочностью с термостойкой керамики. Конструкции монтируются только отрезками и секциями, а сверху закрываются специальным кожухом из керамзита. После чего, готовая конструкция «зашивается» в еще один корпус, но уже из «нержавейки».

Дымоход из керамики

Преимущества:

Грандиозно высокая стойкость к перепадам температур.
Долговечность достигается за счет антикоррозийной обработки.
Универсальность.
Отлично аккумулирует тепловую энергию.
Сажа и копоть не скапливается, ведь внутренние стенки идеально гладкие.
Конденсат не приводит к разрушению, потому что стенки не пропускают влагу.

Что касается минусов, то можно отметить:

Достаточно высокую стоимость.
Высокий вес сооружения.
Довольно привередлив к монтажу.
Природная хрупкость материала.

Однозначно ответ сложно дать, какая именно труба подойдет под ваш дом. Нужно ориентироваться исходя из финансов и конструктивных особенностей жилья. Но, при этом, не стоит гнаться за низкой стоимостью. Это не всегда оправданно.

Металлические дымоходы – современные «сэндвичи»

Самый простой и дешевый вариант – установить в баню металлический дымоход. Единственное его существенное преимущество – это сильный нагрев трубы, благодаря чему на нее можно навесить бак для воды и пользоваться горячей водой бесплатно. И в этом же кроется его единственный существенный недостаток – все тот же нагрев, который для дымохода отнюдь не плюс.

Единственный хороший вариант использования таких труб – это сэндвич-системы, когда одна металлическая труба вставляется в другую, а между ними прокладывается теплоизоляционный материал. Внешняя поверхность в этом случае нагревается минимально, тепло на протяжении всего дымохода удерживается отлично, а потому конденсат на внутренней поверхности почти не образуется.

Асбестовое изделие – «уйди, старушка, я в печали»

Асбестовые трубы на протяжении длительного времени красовались в ослепительных лучах славы, но, к сожалению, или, к счастью, популярность их угасла с приходом инновационного сырья. Разумеется, у них есть плюс – это низкая цена. На этом все. Зато минусов целая куча. Они таковы:

малый срок эксплуатации;
образование конденсата, разрушающего стенки изделия;
подверженность растрескиванию;
образование подсоса, что способствует значительному ухудшению тяги и проникновению продуктов горения в помещение;
содержание в составе опасных для окружающей среды веществ;
скопление чрезвычайно огромного количества сажи, поскольку стенки не отличаются гладкостью;
подверженность возгоранию, что чревато мощным взрывом.

Специалисты рекомендуют отказаться от покупки асбестового сырья для возведения дымохода. Нет, если, конечно, надоело жить, пожалуйста. Я хочу отметить, что этот вид труб никогда не предназначался для строения канала, выводящего продукты горения наружу. Их производили для нужд сельского хозяйства.

В период повального строительства частных домов, когда в стране царствовал массовый дефицит, в ход пошли асбестовые варианты. Противников было много. Ну, что поделать? Дефицит он и в Африке дефицит. А возводить жилища нужно было. Однако сегодня, уважаемые читатели, инновационных материалов, известных долговечностью, износостойкостью, эстетичностью и безопасностью, уйма.

Сфера применения дымоходов на основе асбестовых труб – от газовых колонок до газовых котлов. Категорически запрещается использовать трубы для сооружения дымоходов для твердотопливных котлов, печей и каминов.

Таким образом, друзья, асбестовый материал не заслуживает внимания. Поэтому настоятельно советую отказаться от приобретения этой продукции.

Правила эксплуатации ремонта и чистки

Правила эксплуатации дымоходов запрещают:

Использовать дымоходный контур для сушки обуви и вещей.
Производить растопку теплогенератора легковоспламеняющимся или не рассчитанным на мощность дымоотвода топливом.

Профилактический осмотр, при котором обязательно проверяется тяга, целостность, герметичность контура, и чистку дымоходного канала следует производить не менее 2 раз в год. Толщина зольного налета в трубе, превышающая 2 мм, — однозначный сигнал о необходимости проведения процедуры очистки контура.

Чистку дымоходов можно выполнять 2 способами:

Механически, посредством специального ершика и других приспособлений.
Химически, с помощью размещаемых в топке «чудо-поленьев», выделяющих при горении соединения, провоцирующих отслоение от стенок дымохода нагара.

Дымоходы из нержавеющей стали

Самый демократичный вариант обустройства дымохода – использование труб из нержавеющей стали. Комплект для сборки канала дымоудаления состоит из прямых доборных элементов, поворотных колен, тройников, сборников конденсата и ревизии. Дымоходы из нержавейки удобно использовать для самостоятельной сборки, так как они не требуют заливки фундамента. Опытные мастера советую следующие варианты:

Одноконтурные трубы. Они представляют собой полые металлические цилиндры, соединяющиеся стальными хомутами для получения необходимой длины и конфигурации. Это самые дешевые дымоходы, однако, для эффективной работы им требуется внешняя термоизоляция негорючим материалом.
Двухконтурные трубы. Каналы дымоудаления из них называют сэндвич-дымоходами, так как они состоять из нескольких слоев: внутренний контур из нержавейки, термоизоляционная прослойка из базальтового волокна, внешний контур из термостойкой стали. Внутренний диаметр сэндвич-трубы меньше, чем у обычной, поэтому для обеспечения тяги нужно увеличивать .
Гофрированные трубы. Для каналов, имеющих сложную конфигурацию с множеством поворотов и изгибов, применяют гофрированные трубы из нержавеющей стали. Благодаря способности гнуться под любым углом и растягиваться до 3 м, в процессе монтажа получается меньше соединительных швов, что благоприятно сказывается на герметичности дымоходной системы.

Принципы выбора

Сэндвич труба и комплектующие к ней должны выбираться по таким критериям:

Виду и количеству модулей.
Толщине, марка изоляции.
Толщине стенок труб, материалу из которого изготавливается защитный кожух.
Материалу, из которого изготавливается внутренняя труба, толщина стенок.

Дымовые сэндвич трубы изготавливаются из разных сортов легированных сталей, что обуславливает их технические характеристики.

Размеры

Особенное внимание необходимо уделить размеру сэндвич труб для дымохода. Он должен выбираться зависимо от мощности нагревательного оборудования. Классический размер сечения трубок — 120 мм

Оптимальная мощность при этом — до 3,5 кВт. Если используется более мощное печное оборудование, нужно увеличить диаметр трубы. Диаметр сэндвич дымоходов для котлов или печей с мощностью 5 кВт — 180 мм, 7 кВт — 220 мм

Классический размер сечения трубок — 120 мм. Оптимальная мощность при этом — до 3,5 кВт. Если используется более мощное печное оборудование, нужно увеличить диаметр трубы. Диаметр сэндвич дымоходов для котлов или печей с мощностью 5 кВт — 180 мм, 7 кВт — 220 мм.

Срок службы

Срок службы сэндвич дымохода зависит от нескольких факторов:

активности эксплуатации;
типа сжигаемого топлива;
марки стали, из которой изготавливается внутренняя часть детали.

Например, изделие, изготовленное из стали AISI 316L, толщиною не более 0,5 мм, выдерживает около 10 лет активной эксплуатации. Если деталь изготавливается из стали AISI 310, толщина которой составляет 0.8 мм, срок службы увеличиться вдвое.

Уложенные дрова для печи

Какая должна быть высота трубы дымохода для печи

Расчет этого параметра позволяет избежать возникновения обратной тяги и других возможных неприятностей. Этот вопрос регламентируется правилами СНиП и других документов.

Требования СНиП

Длина трубопроводов вытяжки отработанных газов регламентируется требованиями СНиП 2.04.05. Правила предписывают соблюдать несколько основных правил монтажа:

минимальное расстояние от колосниковой решетки в топке, до защитного козырька на крыше – 5000 мм. Высота над уровнем покрытия плоской крыши 500 мм;
высота трубы над скатом крыши или коньком должна соответствовать рекомендованной. Об этом расскажем в отдельной главе;
если на плоской крыше находятся постройки, труба должна быть выше. В этом случае, при большой высоте трубы, ее раскрепляют растяжками из проволоки или троса;
если здание обустроено системой вентиляции, их высота не должна превышать колпак трубопровода вывода отработанных газов.

Методика самостоятельного расчета

Как самостоятельно вычислить высоту дымового канала, для этого потребуется выполнить расчет по формуле:

, где:

«А» — климатические и погодные условия в данном регионе. Для севера этот коэффициент равен 160. Значение в других районах вы сможете найти в интернете;
«Мi» — масса газов, проходящих сквозь дымоход за определенное время. Эту величину можно найти в документации вашего отопительного прибора;
«F» — время оседания золы и других отходов на стенках дымохода. Для дровяных печей коэффициент – 25, для электрических агрегатов – 1;
«Спдкi», «Сфi» — уровень концентрации веществ в отработанном газе;
«V» — уровень объема отработанных газов;
«Т» — разность температур поступающего из атмосферы воздуха и отработанных газов.

Приводить пробный расчет не имеет смысла – коэффициенты и другие величины не подойдут для вашего агрегата, а извлечение квадратных корней потребует скачать инженерный калькулятор.

Таблица «Высота печной трубы над коньком»

Определится с размерами труб без проведения сложных расчетов поможет таблица высоты печной трубы над крышной конструкции. Сначала разберем подбор длины трубы для плоских крыш.

Подбор длины трубы для плоских крыш.	Мин. высота трубы в мм
На крыше отсутствуют парапеты и другие строения и устройства.	1200.
На крыше построен защитный бордюр или другие конструкции и расстояние до них до 300 мм.	1300.
Превышение над другими вентиляционными трубопроводами	500. Минимальное расстояние до вентиляционной шахты – 5000.

Для скатных видов крышных конструкций.	Мин. высота трубы в мм
Дымоход выходит на крышу на расстоянии 1500 мм от конька.	500.
Труба находится на расстоянии от конька 1500-3000 мм.	Труба выводится до уровня конька крыши.
Расстояние от конька до места прохода трубопровода вытяжки свыше 3000 мм.	Откладываем от полости конька 100. Верх трубы должен находиться на уровне этой линии.

Советы по выбору

Выбор дымохода основывается на типе теплогенератора, его мощности и рабочих температурах отработанных газов.

Немаловажное значение имеет и внешний вид изделий контура:

Шов стальных труб должен быть сварным, причем именно стыковое сваривание считается оптимальным

Нахлест или завальцовка не обеспечивают должной прочности и герметичности труб.
Чем длиннее труба, тем меньше стыковых элементов содержит дымоходный контур и тем меньше его износ.
Контур дымохода должен быть ровным, любая вмятина во внутреннем сечении станет платформой для сбора сажи.
Для сэндвич-изделий важно, чтобы слой утеплителя относился к классу негорючих, был уложен максимально плотно.
Чем толще стенка дымоотвода, тем прочнее и надежнее он будет.

Какой материал лучше и примерная цена

Только характеристики отопительного оборудования и вид топлива определяют перечень материалов, подходящих под параметры отопительного контура. Личные предпочтения в данном вопросе — решение несколько опрометчивое, если только речь не идет о сравнении равноценных, с технической точки зрения, материалах для труб. Но и тогда лучше предпочесть те, что обеспечат хотя бы 10%-й запас прочности дымохода.

Расчет необходимого сечения и высоты трубы

Основные параметры эффективности работы дымоходного контура — диаметр и высота.

Для определения сечения используется следующая формула:

Для расчетов вычислите оптимальную высоту дымохода:

Полученное значение контура придется откорректировать, если оно не будет соответствовать установленным стандартам:

Минимальная высота — 5 метров.
Возвышение шахты над ровной кровлей — не менее 1,2 м.
Возвышение шахты над двухскатной крышей определяется отдалением от конька:

Если дистанция между местом вывода трубы и коньком не превышает 1,5 м, дымоход поднимается на высоту не менее 0,5 м.
Если дистанция между двумя объектами находится в диапазоне 1,5-3 м, дымовая шахта должна быть не ниже уровня конька.
При дистанции свыше 3 м минимальная высота края дымохода определяется линией, отмеренной под углом в 10° от конька к точке горизонта.

На основании мощности теплогенератора необходимые значения высоты и диаметра контура можно определить по специальным таблицам:

Правила выбора труб для дымохода

Основное правило гласит: не стоит экономить на системе дымоотведения, которая в первую очередь зависит от материала, из которого она изготовлена.

Дело в том, что перегреваясь, труба может растрескаться, а в случае недогрева это может привести к скоплению конденсата и сажи на стенах трубы, что впоследствии может разрушить конструкцию. Таким образом, можно сделать следующий вывод: труба и отопительное оборудование должны подходить друг к другу.

Даже в случае самостоятельной установке отопительной системы план дымоотвода лучше согласовывать с квалифицированным специалистом.

Способы монтажа

Существует два способа расположения дымохода, основанные на расположении отопительного прибора в доме.

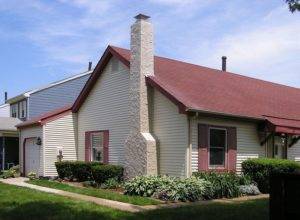

Снаружи дома. Наиболее простая и потому популярная технология установки дымохода. Для успешной реализации затеи используется двухконтурный дымоход с креплением в виде хомутов. Для недопущения потери тепла используются термоизолированные трубы.
Внутри помещения. Более сложный и дорогой вариант, который требует учета конструкции помещения, ведь дымоход будет идти через межэтажные перекрытия и крышу наружу, то есть на улицу. Сложность заключается в требовании изолировать дымоходную трубу, особенно в месте соприкосновения с кровлей, где ставятся искрогасители. Однако плюс такой системы заключается в снижении растрат на отопление.

Есть два разных способа установки, каждый из которых имеет свои плюсы

Какую трубу выбрать для устройства дымохода: сравнительный обзор 5-ти вариантов
