Ж/б кольца для канализации: классификация, маркировка, габариты
Бетонные колодезные кольца являются удобным и экономически выгодным материалом с широкой сферой применения. Они изготавливаются способом заливки бетона в форму, имеющую вид полого цилиндра с заданной толщиной стенки. Внутри конструкции помещается металлическая арматура, усиливающая прочность заготовки. Промышленность выпускает несколько видов изделий, в число которых входят:
Кольца с замковым соединением (фальцевые). Благодаря особому устройству (стыковочным выемкам и выступам на торцах) кольца плотно прилегают друг к другу. Давление грунта не способно нарушить целостность конструкции, поэтому дополнительная герметизация не требуется.
- Кольца для канализации сквозные (сплошные, с плоским торцом и гладкими стенами). Более распространенный (и дешевый) вариант бетонных изделий; подходят, если отсутствует опасность смещения септика (из-за подвижек грунта или регулярных вибраций). Кольца соединяются при помощи металлических скоб, а зазоры заделываются цементным раствором.

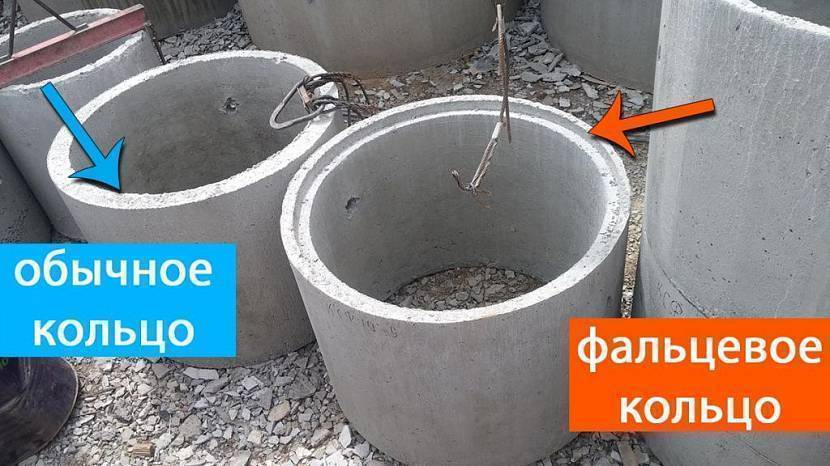

Конструктивная разница колодезных колецИсточник betonnie-kolcza.ru
- Кольца доборные. Используются, если необходимо скорректировать высоту септика (когда элементы со стандартными размерами не могут сформировать проектную высоту). В продаже имеется много нестандартных по высоте доборных колец.
Кольца фильтрационные. Изделия снабжены перфорацией (равномерно распределенными отверстиями) по всей поверхности и используются для устройства фильтрационных колодцев.
Дополнительные конструктивные детали. К ним относятся плиты, которые устанавливают на дно бетонного колодца (сплошные, плиты днища) или сверху (имеют отверстие, плиты перекрытий). Плиты выпускаются как с люком, так и без него. Люки также производятся отдельно.
Кольца бетонные для канализации имеют свою маркировку, которая состоит из буквенной и цифровой части:
- Буквенная маркировка. В частном строительстве используются изделия с маркировкой КС (кольцо стеновое), ПП (плита перекрытия) и ПД (плита днища).
Цифровая маркировка. Сообщает о габаритах изделия. Например, для кольца с маркировкой КС 10-8 первое число означает диаметр (100 см), а цифра — высоту (80 см).
- Иногда производитель указывает дополнительный параметр, степень проницаемости бетона. Тогда в маркировке появляется буква Н (нормальная), П (пониженная) или О (особо низкая).

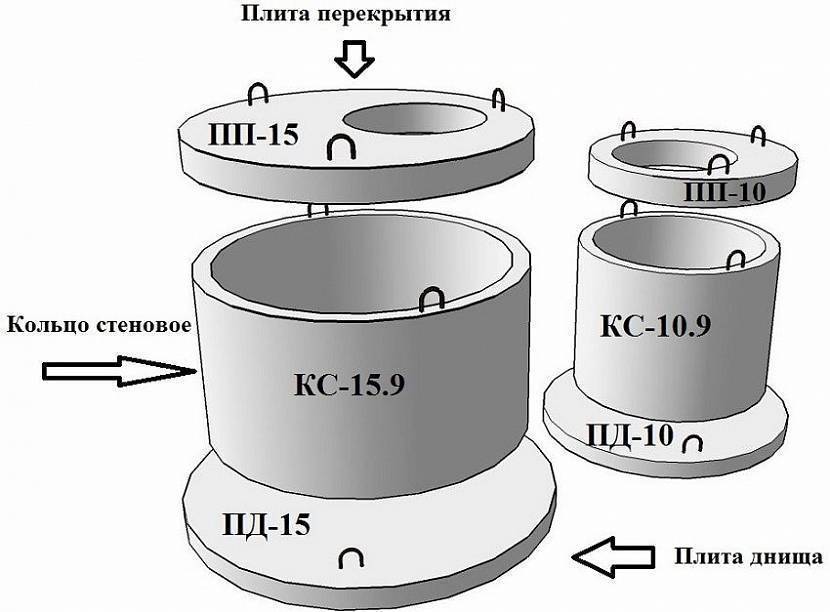

Для устройства канализации применяется несколько видов бетонных изделийИсточник remoo.ru
О размерах ж/б колец для канализации
Объем будущего септика рассчитывается по нескольким параметрам; учитывается и размер колец. Промышленность выпускает кольца для канализации, размеры которых подчиняются определенному правилу:
- Диаметр. Первая цифра в маркировке. Как правило, указывается внутренний диаметр в дециметрах (от 7 до 20). Необходимо следить, чтобы у всех элементов он был одинаковым, иначе неизбежно пострадает герметичность.
- Высота. Как правило, стандартная высота (90 см) не указывается, а маркировка выглядит как КС-10 (кольцо с диаметром 1 м), КС-20 (2 м). Высота, отличающаяся от стандартной, указывается второй цифрой: КС 7-3 (диаметр 7 дм, высота 29 см), КС 10-8 (диаметр 10 дм, высота 8 дм).
Маркировка колодезных колецИсточник kamtehnopark.ru
Стоит ли заменять бетонные кольца пластиковыми
Относительно новое предложение рынка – пластиковые кольца для септика. Эти изделия изготавливают из прочных и долговечных материалов: пластика, полиэтилена и полимер песчаного композита. Причем для септиков выпускают не только обычные кольца, но и с горловиной, и с дном. Также предусмотрены крышки и газоотводные трубы с «грибками».
Размер пластикового кольца для канализации может быть разным. Диаметр – 60-150 см. Высота – 20-150 см. Стандартная толщина стенок 5 см.
В собранном виде колонна из пластиковых колец представляет собой устойчивую и прочную на изгиб конструкцию с ребристыми стенками. Выбор этих изделий осуществляется по тому же принципу, что и с бетонными: в зависимости от особенностей септика.
Имеет ли смысл покупать пластиковые кольца вместо бетонных, можно понять, проанализировав характеристики этих материалов. О том, чего можно ожидать от бетона, сказано в таблицах выше. Рассмотрим особенности пластиковых колец.
- Основное преимущество перед бетоном – абсолютная влагостойкость. Это влечет за собой еще один «плюс» – отсутствие расходов на гидроизоляцию.
- Устойчивость к разного рода вибрациям. В случае с бетоном они (вибрации), приводят к преждевременному разрушению этого материала.
- Абсолютная морозостойкость.
- Податливость к механической обработке (можно разрезать и склеить, спаять).
- Легкий вес и, как следствие, отсутствие необходимости в грузоподъемной технике.
Восторги в отношении легкого веса, все же, представляются сомнительными. Дело в том, что тяжелые колонны из бетона максимально устойчивы. А легкие из пластика могут смещаться при сезонных подвижках грунта и всплывать при повышении уровня грунтовых вод. В особенности это касается герметичных резервуаров с дном.
Решение о монтаже септика из пластиковых колец принимают, исходя из условий эксплуатации в каждом конкретном случае. Если грунт на участке не пучинистый, а грунтовые воды залегают глубоко, можно безбоязненно обустраивать легкий по весу септик. Но такие идеальные условия встречаются нечасто. Проанализировав информацию о характеристиках каждого вида изделий (бетонных и пластиковых колец), можно сделать правильный выбор.
Материалы для строительства
Для того, чтобы сделать септик из бетонных колец своими руками нужно купить следующие материалы:
- полипропиленовые трубы диаметром 12-15 см (длина определяется протяженностью трассы канализации);
- трубы для вентиляции камер (диаметр 8-10 см);
- пластиковые тройники такого же диаметра;
- кольца бетонные (диаметр зависит от объема камер);
- цементно-песчаный раствор для заделки стыков;
- гидрофобную пропитку для бетона или битумную мастика для гидроизоляции;
- бетонную крышку с ревизионным люком;
- пластиковые перфорированные трубы диаметром 10-15 см для дренажной траншеи (поля фильтрации).
Правильный выбор типа и диаметра колец имеет большое значение для нормальной работы септика. Лучше всего, если на строительном складе вы купите бетонные кольца с днищем. Это освободит вас от необходимости заливать монолитную плиту и герметизировать зону контакта.
Если таких изделий нет в наличии, то покупайте стандартные круги, но только с замковым соединением, увеличивающим герметичность и прочность стыков. Диаметр секций и их количество подбирают, исходя из расчетной вместимости первичной и вторичной камер.
Подсчитать объем одного ЖБ кольца можно по формуле цилиндра. Для этого нужно умножить число Пи (3,14) на квадрат внутреннего диаметра кольца и его высоту, разделив полученное число на четыре.
Формула объема цилиндра
Количество бетонных кругов определяют, разделив объем очистных камер на объем одного круга. Если число получается нечетным, например, 7 штук, то добавляют один круг до четного значения. На каждую емкость в двухкамерном септике, таким образом, будет приходиться по 4 бетонных круга.
Количество круглых бетонных секций для фильтрующего колодца можно взять равным количеству колец камеры. Если грунтовые воды залегают глубоко, то колодец можно выкопать на 1-2 метра глубже.
Нужны ли кольца с перфорацией, дном и крышкой
Какие кольца используют для автономной канализации практичные владельцы частных домов? Такие, которые идеально подходят к конструкции септика. Если он устроен как обычная выгребная яма с бетонными стенками (колонна колец), из дополнительных аксессуаров потребуется только крышка.
Если септик для частного дома или дачи выстроен в виде двух сообщающихся емкостей, в нижней части одного из резервуаров (к которому подходит сточная труба из дома) устанавливают кольцо с дном. Второй резервуар является отстойником и в его нижней части формируют дренаж.
Бетонные кольца с дном для канализации могут быть высотой до 2 м, что говорит о высокой несущей способности этих изделий. Установленная на них колонна может быть весьма значительна по высоте.
Кольца с перфорацией являются дренажными и могут устанавливаться как в верхней части колонны, так и в нижней. Местоположение зависит от задач резервуара и характеристик грунта. В основном, ориентируются на его пропускную способность.
Особенности монтажа
Для обустройства септика лучше всего воспользоваться услугами экскаватора. Необходимо раскопать так, чтобы три колодца септика свободно находились рядом друг с другом, а по периметру было расстояние до 50 см, чтобы можно было свободно спуститься в яму. Обустраивают каждый резервуар из бетонных колец, используя манипулятор. Манипулятор опускает основание на подушку из песка или гравия, что следует предварительно подготовить. Используя кладочный раствор, монтируют каждое из колец, после чего на раствор кладут крышку. Накрывать люком крышку пока не стоит, поскольку предстоит спускаться внутрь резервуара, чтобы герметизировать соединения дополнительно.
Снаружи каждый бетонный септик при высоком уровне грунтовых вод необходимо обмазать битумом, что также добавит гидроизоляции. Со временем сточные воды забьют мелкие оставшиеся отверстия, что позволит полностью защитить резервуар от протекания.
В случае с малым залеганием грунтовых вод не стоит проделывать отверстия в кольцах последнего резервуара. Это приведет к его преждевременному наполнению за счёт грунтовых вод. Лучше всего использовать содержимое для полива огорода, прибегая к помощи погружного насоса.
Во время работ важно знать примерный уровень залегания грунтовых вод.
Выше этого уровня стоит проделать отверстия в кольцах для перелива между резервуарами, проложить трубу, запенить отверстия и обработать средствами гидроизоляции со всех сторон
Очень важно, чтобы грунтовые воды находились ниже уровня перелива между резервуарами септика. Это же касается и подводящей канализационной трубы из дома в первый резервуар септика
Как только трубы перелива содержимого септика проложены, выполнены нормы гидроизоляции, необходимо засыпать пространство за стенками котлована. Для этого следует использовать гравий, хотя бы на 1 м высоты резервуара, после чего следует засыпать в грунт, предварительно утрамбовывая в каждый слой.
