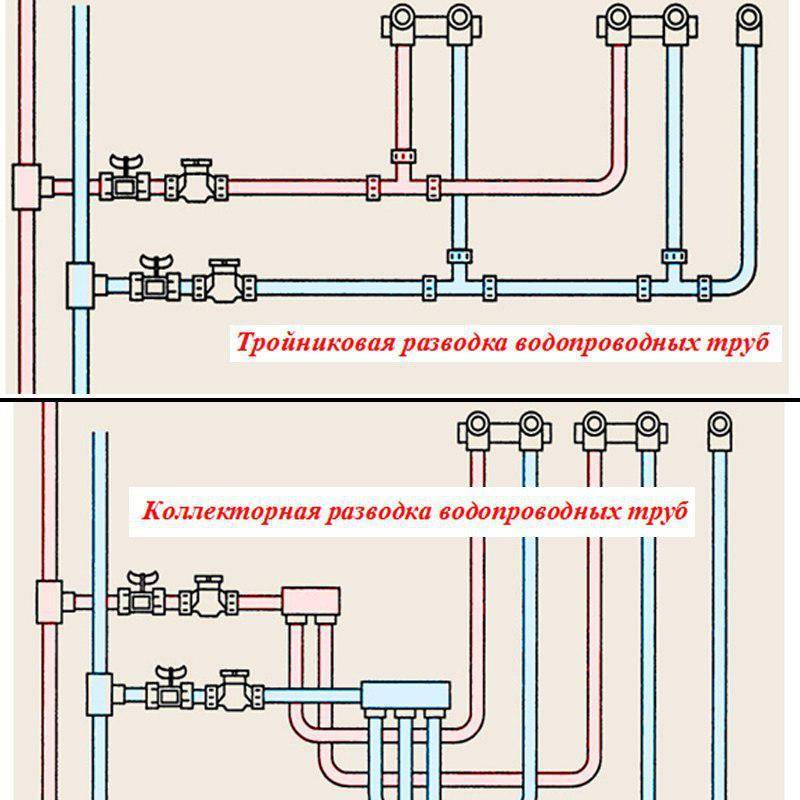

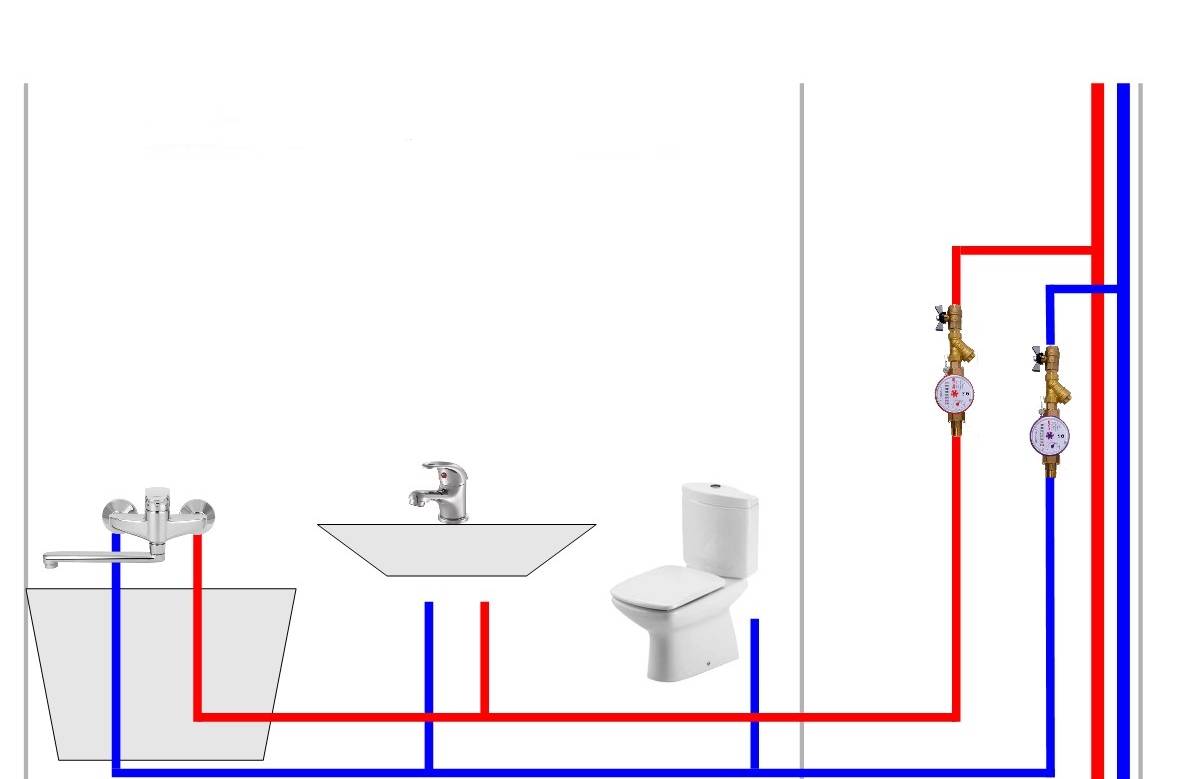

Тройниковая и коллекторная разводка труб в квартире — схемы монтажа

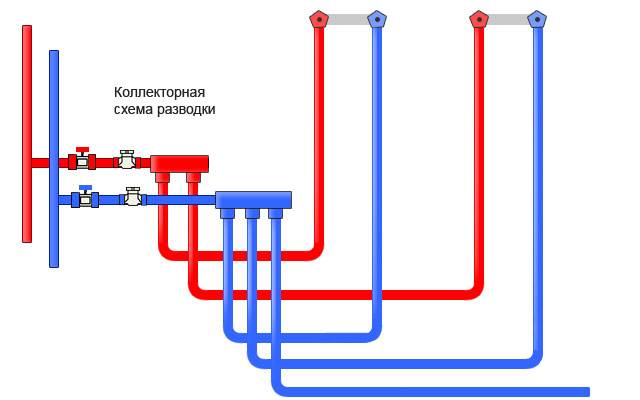

Устройство распределительного коллектора и принцип работы

Основной функцией коллектора является распределение одного значительного потока воды на несколько небольших. Для этого в продаже можно найти устройства, имеющие от 2 до 4 выходов. Для того чтобы организовать значительное количество веток, нужно соединить между собой несколько подобных гребенок.

Для подсоединения коллектора нужно его сцепить непосредственно со стояком системы водоснабжения дома. Для этого с двух сторон устройства имеют специальные резьбовые соединения. Они могут иметь внутреннюю и внешнюю резьбу.

На незанятый конец коллектора, как правило, устанавливает заглушка. Также к этому месту можно подсоединить какой-либо сантехнический прибор. Чаще всего это касается гасителя гидроударов, оснащенного мембранным устройством.

Выходы могут быть организованы следующими способами:

• с использованием вентилей;
• с применением шаровых кранов.

Вентили позволяют не только руководить потоками жидкости. К их функциям можно отнести регулировку напора на конкретном отделении системы водоснабжения.

Необходимое оборудование

Типичная сантехническая разводка состоит из ряда обязательных элементов, необходимых для нормальной работы коммуникаций. Большинство из них располагается в сантехническом шкафу, который, в свою очередь, монтируется рядом с участком ввода магистралей.

Стандартное устройство водопровода в квартире включает следующий перечень необходимых элементов:

• Коренную запорную арматуру — используется для отделения сетей от обще домовых. Элемент выполняет две задачи — открытие и перекрытие потока воды. В большинстве случаев достаточно обычного шарового крана от проверенного производителя.
• Регулирующие устройства — редукторы давления, а так же обратные клапаны. Задача первых заключается в ограничении давления локальной сети и защите от гидравлических ударов.
  Обратные клапаны используются для задания направления потока воды. Устройство препятствует сливу жидкости в магистраль, а так же прекращению ее подачи.
• Коллекторы распределители — любая коллекторная система водоснабжения частного дома содержит данный элемент. Конструктивно модели отличаются по количеству отводов (минимум 2) и диаметру патрубков.
• Блоки фильтрации — включают фильтры грубой и тонкой очистки, а так же гидромагнитную систему (переводит часть примесей из воды в коллоидные взвеси).
• Приборы учета — конкретная модель и способ установки согласовываются с управляющей компанией. Счетчики в зависимости от типа изготавливаются с универсальным или горизонтальным монтажом.
• Манометры — рекомендуется устанавливать на вводе и после фильтров. По скачкам давления может диагностироваться износ сеток или картриджей.
• Соединительная арматура — успешная прокладка труб водоснабжения в квартире требует опыта и предварительных расчетов.

Дополнительно может монтироваться аварийное оборудование для защиты от протечек. Подобное оборудование выполняется либо с механическим, либо с электромеханическим приводом.

Особенности монтажа

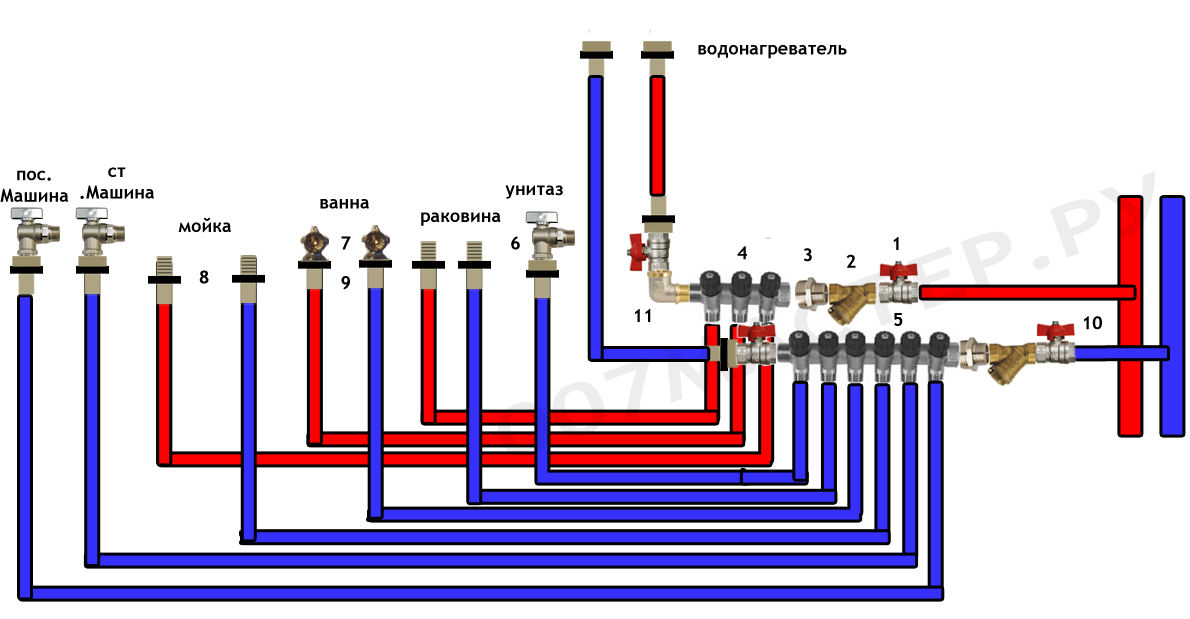

Для установки коллекторной группы следует выделить место возле ввода водопровода в квартиру или дом. Проще организовать все внутри шкафчика или в нише, которую впоследствии зашьют гипсокартоном. Распределение всех элементов делается так, чтобы оставался свободный доступ ко всем элементам, притом не только для визуального контроля, но и для проведения всех необходимых профилактических и ремонтных работ.

Основные требования по комплектации водораспределительного шкафа и последовательность установки оборудования:

1. Непосредственно от ввода устанавливается запорный шаровой вентиль
2. Далее монтируется грязевик, фильтр грубой очистки на 600 мкм. Запаса свободного места вокруг него должно хватать для откручивания заглушки во время прочистки.
3. Счетчик устанавливается с запасом с обеих сторон и с использованием фитингов американка с проушинами для пломбировки. При самостоятельной разводке водопровода оставляется место под установку счетчика, который монтируют лицензированные работники ЖКХ.
4. Обратный клапан так же может быть разборным и обслуживаемым, для чего требуется свободное пространство возле его заглушки.
5. Фильтр грубой очистки 100 мкм устанавливается строго вертикально и к нему предусмотрено подсоединение снизу запорного вентиля и шланга слива в канализацию. Обязательно предусматривается свободный доступ к вентилю и к крепежным гайкам устройства.
6. В канализационной трубе устанавливается тройник, и крепится сифон для сброса воды. Для этого лучше использовать специальные сифоны сухого типа с ниппелем, предотвращающим обратный выход газов из канализации.
7. После фильтра на холодной и горячей воде монтируется перемычка между двумя линиями снабженная шаровым вентилем. Это позволяет прочищать обратным током жидкости сетку фильтра.
8. У редуктора обязательно должен быть запас свободного места со стороны регулировочной гайки для установки специального ключа или ручки.
9. Манометр устанавливается после редуктора.
10. Далее устанавливается фильтр тонкой очистки. Ориентируется он вертикально и так, чтобы был запас места для демонтажа колбы и замены фильтра.
11. Коллекторная группа ориентируется горизонтально с подводом труб сверху или снизу.
12. На каждом отводе устанавливается запорный шаровой вентиль или игольчатый с возможностью плавной настройки напора.
13. Расширительный бачок проще всего установить на коллекторной группе с другой стороны от ввода. Для этого часто предусмотрен соответствующий ввод или возможность установки вместо заглушки.

Существует целый ряд комбинированных устройств, позволяющих сэкономить пространство в распределительном шкафу. Например, совмещенный в корпусе редуктор, фильтр грубой очистки на 100мкм с прочисткой и манометр.

Такие элементы, как коллекторная группа, фильтр тонкой очистки, фильтр грубой очистки на 100мкм, редуктор и расширительный бак, обязательно фиксируются к стене или опорной арматуре шкафа.

Часто систему ГВС дополняют водонагревателем. Отвод холодной воды подсоединяется в качестве первого элемента соответствующей коллекторной группы, обратная линия для горячей воды подсоединяется как первый элемент коллектора ГВС.

Еще одно требование касается распределения труб. Нужно свести к минимуму количество колен и поворотов, полностью исключить использование тройников, кроме места установки перемычки между холодной и горячей водой.

Для прочистки фильтров следует перекрыть входной вентиль на линии, где установлен фильтр, и открыть вентиль на перемычке. При открытии крана для сброса, вода из соседней линии начнет течь в обратном направлении через сетку фильтра, срывая накопившийся мусор и отправляя его в канализацию. Для прочистки достаточно открыть напор полностью и выдержать в течение 20-25 секунд. Далее закрывается вентиль сброса и вентиль на перемычке, открывается ранее перекрытый вентиль на вводе.

От коллектора разводку лучше выполнять металлопластиковой трубой, которую легко можно согнуть и проложить по маршруту без дополнительных соединителей муфт и колен и замуровать в стяжку или стены. Обязательно соблюдается допустимый радиус изгибов, в соответствии с требованием производителя.

https://youtube.com/watch?v=U5jDjaIVX44%3F

Разводка воды в квартире своими руками

Как правильно сделать разводку воды в квартирах? Рассмотрим поэтапно наиболее распространённую на сегодняшний день схему разводки:

1. В первую очередь выполняется установка коренного вентиля на общий стояк.
2. На втором этапе устанавливается так называемый водомерный узел, который включает в себя фильтр грубой очистки, а также клапан (обратный) и счётчик, измеряющий расход воды.
3. Затем монтируется гидромагнитная система (ГМС). Основная задача такой системы заключается в переработке инородных частиц, которые находятся в воде. Переработанные частицы образуют осадок, который удаляется посредством фильтра механической очистки.
4. После установки очистного фильтра необходимо выполнить монтаж защитного клапана Аквастоп.

Таким образом, выполняется монтаж водопроводной коммуникации в квартире. Счётчик должен оснащаться антимагнитной защитой. Самостоятельное выполнение разводки труб в квартире может выполнить любой человек, не обладающий специальными строительными знаниями и навыками. В случае необходимости всегда можно обратиться к специалисту, который проведёт всю работу правильно и даст гарантию на готовый трубопровод.

Трубные изделия из металлов

Достойный и самый дорогостоящий выбор. Категория подобной современной продукции представлена трубами из меди и нержавеющих сплавов, с содержанием хрома от 13%. Все они обладают отличной механической прочностью (медные материалы лишь немного уступают стали), свободно выдерживают все возможные в быту температурные режимы эксплуатации. Металлические проводки красиво смотрятся, как правило, характеризуя ремонты высокого статусного уровня.

Монтаж металлических трубопроводов – удел профессионалов, так как технологический процесс требует немалых практических навыков, применения дорогостоящего оборудования, а также определенной теоретической подготовки. Например, следует учитывать, что не допускается прямое соединение меди и стали, а также то, что медь всегда должна стоять дальше по потоку воды. Эти особенности связаны с электрохимическим взаимодействием разноименных металлов, которое может привести к ускоренной коррозии участков стальных коммуникаций.

Проектируя водопроводную разводку квартиры из металлических труб, неплохо уточнить среднестатистические параметры воды, которую предстоит по ним транспортировать. При определенных неблагоприятных показателях её химического состава, даже инертные металлы могут подвергаться коррозионной деградации.

Принципы работы и полезные советы

Для того, чтобы система работала безотказно, важно знать, как провести водопровод в частном доме своими руками правильно. В это понятие можно включить как основные принципы, регламентируемые строительными нормами и правилами, так и некоторые нюансы и тонкости, известные опытным мастерам

• В идеале трубопровод не должен проходить через строительные конструкции, однако, на практике создание такой схемы часто невозможно или нецелесообразно. При необходимости провести коммуникации через стену, трубу необходимо помещать в защитный стакан.
• Несмотря на то, что владельцу дома практически всегда хочется получит максимум свободного пространства и для этого «прижать» трубопровод с стене, между строительными конструкциями и проходящими параллельно им коммуникациями должен быть зазор не менее 25 мм для легкого проведения ремонтных работ. Обвод внутреннего угла требует расстояния 40 мм, а наружного 15 мм.
• При наличии сливных кранов на трубопроводах иди гидроаккумуляторе в их сторону выполняется небольшой уклон.
• Наиболее удобный способ фиксации трубопровода к стенам – это специальные клипсы. Можно выбрать одинарные или двойные приспособления, на расстояние между ними в любом случае должно составлять порядка 2 метров.

Решая, как сделать разводку воды в частном доме, помните, что грамотно выполненная внутренняя система водоснабжения имеет характерные отличия:

• Минимум стыков и переходников. Это позволяет повысить надежность и экономичность системы.
• Все соединения выполнены в точном соответствии с технологией монтажа именно этого типа труб.
• Наличие вентилей или кранов перекрытия на ответственных участках системы и в точках подключения.
• Минимальное количество не слишком надежных гибких участков для подключения (шланговых подводок), которые наиболее уязвимы к перепадам давления.

Типы труб для водоснабжения

Основные типы труб, используемых при организации водоснабжения:

1. Медные трубы, соединяемые при помощи специальных припоев. Магистрали отличаются устойчивостью к возникновению коррозии, выдерживают нагрев до 250°С. Трубы эластичны, что позволяет создавать трубопроводы сложной конфигурации. Недостатком материала является формирование гальванической пары при контакте с алюминиевыми или стальными элементами. При использовании в многоэтажных домах следует учитывать высокую проводимость тока, при поломке оборудования у соседей трубопровод оказывается под напряжением.
2. Металлопластиковые трубы, состоящие из нескольких слоев пластика с алюминиевой прокладкой. Изделия отличаются высокой эластичностью, для соединения используются резьбовые втулки или обжимные элементы. Изделия не используются при скрытой прокладке, поскольку резиновые уплотнения в стыках теряют эластичность и пропускают воду. Преимуществом является отсутствие коррозии, гладкая внутренняя поверхность препятствует формированию отложений.
3. Изделия из полибутилена, выдерживающие нагрев до 90°С. Элементы соединяются по технологии пайки, шов отличается повышенной прочностью. Из-за высокой стоимости полибутиленовые изделия широкого распространения не получили, трубы применяются при обустройстве обогреваемых полов.
4. Полиэтиленовые армированные трубы, рассчитанные на давление до 3,5 атм. В водопроводных сетях использование не рекомендуется, поскольку материал не обладает высокой прочностью. Детали применяются для разводки воды на приусадебных участках или в бытовых постройках, материал допускает замерзание жидкости. При подключении требуется установка редуктора, снижающего давление потока воды до безопасного уровня.
5. Магистрали из поливинилхлорида, отличающегося высокой химической устойчивостью и допускающего эксплуатацию при температуре до 80°С. Недостатком материала является низкая устойчивость к воздействию ультрафиолетового излучения. Для соединения фрагментов трубы используется пайка или клей, но прочность стыка не позволяет подавать воду под давлением выше 3,5 атм. Трубы используются для водоснабжения технологических помещений или при организации систем полива, в магистрали предусматривается редуктор для снижения давления.
6. Трубы из полиизопропилена, позволяющего соединять элементы методом пайки. Материал отличается низкой стоимостью, допускает давление до 12 атм. и температуру до 130°С. Поверхность труб шероховатая, но налет во внутренней части магистралей не образуется. Изделия используются при организации стояков и при разводке воды внутри жилых или офисных помещений.

При подборе труб следует учитывать сечение внутреннего канала, от которого зависит пропускная способность. Для определения параметра необходимо выяснить требуемое давление в магистралях, учитывается коэффициент падения напора внутри трубы и на местах соединений. При планировании схемы прокладки следует использовать прямолинейные отрезки, но чрезмерное удлинение и загромождение ветви арматурой приводят к падению давления.

Реализация проекта

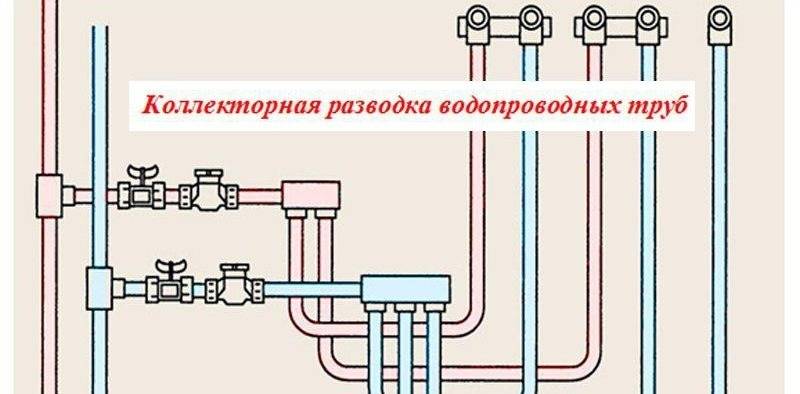

Пример коллекторной разводки

Для того чтобы не стать жертвой приведенной ранее ситуации, нужно подключить коллектор с правильно подобранным диаметром труб. На душ и бачок можно делать трубу из полудюймового изделия. В то же время вход на коллектор должен быть в несколько раз больше.

Но и не стоит усердствовать. Ни к чему ставить увеличенный в два раза вход. Незначительное увеличение входного канала по сравнению с меньшими выходами уже даст положительный результат.

С этими материалами удобно работать. О пользе в использовании пластика не стоит лишний раз повторять.

Получается, что работа может быть и сложной, зато результат стоит того. Коллекторная разводка позволяет экономить средства на покупке тройников. А если устанавливаются металлопластиковые трубы, то тройники для них стоят очень дорого. Но, все же, тут нет особых ограничений. Принимает решение сам хозяин.
Нужно отметить, что самостоятельно выполнить коллекторную разводку сможет каждый хозяин. Вот только перед началом работ необходимо составить схему на бумаге, которую потом можно будет реализовывать на практике. Коллекторная система разводки водопроводных труб требует аккуратности в работе.

Как не сложно догадаться, в системе будет множество соединений труб, переходников, запорной арматуры и других элементов

Потому очень важно уделять особое внимание каждой детали, чтобы потом не пришлось переделывать всю работы, что добавит еще больше хлопот

На сегодняшний день можно купить металлопластиковые трубы, медные трубы, трубы из нержавейки и полипропиленовые трубы в любом строительном или специализированном магазине. Там же имеются всевозможные соединения, переходники, краны. Вот почему необходимо заранее иметь схему выполнения работ. Она позволит купить необходимое количество строительных материалов для системы.

Виды и типы коллекторов водоснабжения

Коллекторы могут отличаться между собой как своей конструкцией, так и материалами, из которых они произведены. Именно поэтому при выборе данных устройств необходимо быть максимально внимательным и осторожным.

Коллектор латунный

При производстве коллектора водоснабжения могут использоваться следующие материалы:

Нержавеющая сталь. К ее основным преимуществам можно отнести устойчивость к коррозии. К тому же такой металл выдерживает высокие температуры и контакт с огнем. По своим габаритным размерам гребенки, выполненные из нержавеющей стали, довольно небольшие. Именно поэтому их легко и без каких-либо проблем можно незаметно установить в нужном месте дома

Также стоит обратить внимание, что данный материал экологически безопасен. Изделия из него имеют весьма привлекательный внешний вид

Латунь

Данный материал отличается своей высокой прочностью, которая превышает аналогичный показатель нержавеющей стали. К преимуществам латуни также можно отнести ее устойчивость к коррозии и высоким температурным режимам. Гребенки, выполненные из данного сплава, характеризуются высокой стоимость. Именно поэтому они доступны далеко не всем покупателям. Полипропилен. К преимуществам таких коллекторов относится низкий вес и устойчивость к коррозийным явлениям. Недостатком данного материала можно считать прежде всего низкую прочность

Также стоит обратить внимание на плохую устойчивость полипропилена к высоким температурам

Также коллекторы водоснабжения отличаются между собой способом крепления. Модель гребенки нужно выбирать на основании того, из какого материала выполнены трубопроводы. В этом плане стоит выделить такие виды коллекторов:

• гребенки для монтажа кранов и других сантехнических приборов;
• гребенки с компрессионными фитингами, позволяющие подсоединить трубы из металлопласта и полиэтилена;
• гребенки для монтажа трубопроводов из полипропилена;
• гребенки под евроконус, позволяющие подсоединить трубы практически из любого материала.

Коллекторы для водоснабжения могут отличаться также и конструкций, подразумевающей то или иное количество выходов. Их может быть от 2 до 6. Если некоторые из них не требуются, такие выходы можно закрыть при помощи заглушек.

Солнечный коллектор возможность экономии

К отопительному контуру возможно подключить несколько источников нагрева теплоносителя. Часто твердотопливные котлы работают в параллель с электрическими. это позволяет поддержать режим работы отопительной системы в ночное время или при отсутствии хозяев в течение нескольких дней.

Но такой режим нельзя назвать экономичным — электроэнергия относится к одному из самых дорогих ресурсов. Современные разработки позволяют использовать для подогрева теплоносителя энергию солнца с помощью установки солнечного коллектора.

Солнечный коллектор — установка, которую можно использовать круглый год даже при пасмурной температуре. В солнечные дни она наиболее эффективна и нагревается до температуры подающего контура котла — до 70-90 градусов.

Самодельный солнечный коллектор

Солнечный коллектор — довольно простое устройство, сделать его своими руками несложно. По эффективности самодельный солнечный водонагреватель может уступать промышленным моделям, но учитывая их цену — от 10 до 150 тысяч рублей, солнечный коллектор, сделанный своими руками, очень быстро оправдает себя.

Для его изготовления необходимы:

• змеевик из металлической трубки, обычно медной, можно взять подходящую от старого холодильника;
• обрезки медной трубы с резьбой на 16 мм с одной стороны;
• заглушки и вентили;
• трубы для подключения к коллекторному узлу;
• бак-накопитель с объемом от 50 до 80 литров;
• деревянные планки для изготовления каркаса;
• лист пенополистирола толщиной 30-40 мм;
• стекло, можно взять оконное;
• алюминиевая толстая фольга.

Змеевик освобождают от остатков фреона, промывая его струей проточной воды. Из деревянной рейки или бруска делают раму с размером чуть больше змеевика. В нижней части рамы сверлят отверстия для вывода трубок змеевика.

С обратной стороны к нему крепят на клей или саморезы лист пенополистирола — это будет дно коллектора. Этот материал обладает отличными теплоизоляционными характеристиками, что поможет снизить теплопотери.

Верх солнечного коллектора закрывают стеклом, закрепляя его на штапики или рейки. К концам змеевика крепят трубы для подключения к отопительному коллекторному узлу. Сделать это можно с помощью переходников или гибкой подводки.

Коллектор ставят на южный скат крыши. Трубы выводят в накопительный бак, оснащенный воздушным клапаном, а оттуда — в распределительный коллектор отопления.

Видео: как самостоятельно сделать солнечный нагреватель

Коллекторная система отопления — самый эффективный способ подключить различные нагреватели к одному или нескольким источникам нагрева. С его помощью можно обеспечить стабильную температуру и комфорт в доме, а также бесперебойную и согласованную работу всех элементов системы.

Частые ошибки

Большинство ошибок возникают на стадии проектирования. Избежать их поможет заказ проекта у специализированных проектировщиков. Все трубы не должны проходить через единственное отверстие.
Важную роль играет также соблюдение чистоты. Разводка водопровода в квартире сопровождается образованием грязи, которая летит во все стороны. Открытые концы труб рекомендуется закрывать заглушками, что поможет предотвратить попадание мусора в трубу. Соблюдение правил позволяет избежать необходимости промывки собранного участка. При сильных засорах проводится демонтаж готового трубопровода.

Сваривание пластиковых труб также может превратиться в проблему при наличии мельчайших частичек грязи на соединяемых трубах. Даже небольшое количество воды на участке пайки может привести к значительному снижению качества соединения.

Проблемы могут также возникать при дефиците запорной арматуры. Краны следует монтировать на каждом стояке, перед всеми приборами, куда подается вода. Канализационная и водопроводная трубы следует монтировать на расстоянии друг от друга. При прокладке водопроводных труб под полом следует провести их утепление, это поможет снизить теплопотери.

При проведении монтажа водопроводной системы должны соблюдаться все стандарты, правила и требования.

Недостатки

Несмотря на широкие возможности управления, коллекторная разводка отопления не получила повсеместного распространения. И на то есть веские основания:

1. Увеличенный по сравнению с привычными схемами отопления расход магистральных труб. Чем сложнее геометрия здания, тем больше нужно приобретать материала. Увеличение затрат на монтаж – тоже одна из существенных причин невысокого потребительского спроса.
2. Традиционные системы без проблем монтируются на стене в открытом или скрытом варианте исполнения. Проложить от гребенки массу магистралей можно только под полом. Иначе получится очень удручающая картина, где в интерьере будут преобладать тепловые магистрали. Да и расход материала при настенном монтаже существенно возрастет.
3.  Обязательное условия монтажа подводки внутри бетонной стяжки – отсутствие стыков. Каждое место соединения потенциально опасно с точки зрения прорывов. Перспектива разрушать основание ради устранения утечки теплоносителя выглядит удручающе и требует немалых затрат средств, труда и времени.
4.  Гидравлическое сопротивление системы с массой трубопроводов возрастает в разы. Особенно, если диаметр магистралей небольшой. Поэтому никакие гравитационные системы отопления не могут даже рассматриваться. Только принудительная циркуляция нагретой воды.
5. Если планируется использовать несколько независимых контуров отопления, то для каждого из них необходимо устанавливать циркуляционный насос. В противном случае схема попросту не будет работать. Отсюда еще одна статья дополнительных расходов.
6. При любых раскладах система получается энергозависимой, поскольку не сможет функционировать без насоса отопления. Снова-таки неприятность, если по каким-то причинам отсутствует электричество. Либо придется позаботиться об автономном электроснабжении.

Все недостатки в конечном итоге сводятся к дополнительным материальным затратам. Можно смело утверждать, что коллекторный вариант разводки нельзя отнести к бюджетным решениям.

Монтаж отводных линий

Провести монтажные работы можно самостоятельно при наличии необходимого инструмента и материалов. Для начала следует приобрести нижеприведенные инструменты:

1. Перфоратор может понадобится для проведения работ, связанных с образованием ниш в бетоне для труб и крепежных элементов. Современные перфораторы могут также выполнять роль дрели для образования различных отверстий, для чего достаточно сменить насадку и выставить соответствующий режим работы.
2. Понадобится и болгарка, в некоторых случаях, штроборез. Для болгарки следует приобрести диски, которые могут резать по бетону и металлу.
3. Ключи, отвертки, плоскогубцы.

Что касается материалов, то при создании отводной линии понадобятся самые различные переходники и разветвления. Технология проведения монтажных работ предусматривает применение изоляционных материалов, которые снижают риск образования протечек в местах соединения отдельных секций.

К особенностям проведения монтажных работ можно отнести следующие моменты:

1. Разводка внутренних отводных линий начинается с установки стояков согласно утвержденному проекту.
2. Раструбы прокладываемых труб должны быть направлены вверх. При этом прокладку рекомендуют начинать с самого нижнего уровня. К примеру, если есть подвальное помещение, то трубы прокладываются именно с этого помещения.
3. При поэтапной прокладке трубопроводов устанавливаются фитинги, тройники, ревизии, поворотные элементы. На момент соединения проводится одновременная фиксация всех элементов системы.

Наиболее важными участками системы являются:

1. Повороты.
2. Окончание внутренней системы.
3. Начала стояков.

В случае, если длина прямолинейного участка большая, то ревизии рекомендуется устанавливать с шагом до 30 метров. На практике столь большие прямолинейные участки создаются крайне редко.

Ставить отводные линии можно от сантехнического оборудования в направлении уже созданных стояков. Трубы подбираются в соответствии с диаметром выпусков приборов, можно также приобрести специальные переходники. Специалисты рекомендуют создавать отводные линии с протяженностью не более 10 метров.

Если создается система самотечного типа, то уделяется много внимания выдерживанию нужного уклона. Для труб, диаметр которых 50 мм, он должен составляет 3 сантиметра на 1 погонный метр, при диаметре 100 мм 2 сантиметра на 1 погонный метр.

1. Трубы системы разводки рекомендуется устанавливать с последовательным увеличением показателя диаметра от дальнего прибора к стояку. Если самый отдаленный источник нечистот имеет подключаемый диаметр 140 мм, то между ней и стояком не может прокладываться труба с меньшим диаметром. Это связано с тем, что на месте утончения может образоваться застой. Кроме этого из-за сужения снижается пропускная способность.
2. Если от приборов отходят трубы с различным диаметром, то в месте их соединения устанавливается переходник, который может быть представлен и тройником.
3. В самых низких точках рекомендуется устанавливать элементы, позволяющие проводить чистку систему от засоров.
4. Разводка подключается к общей системе канализации, которая может быть представлена септиком, канализационным колодцем. Место подключения выбирается на отметке нижнего общего выпуска.
5. Раструбы запрещено размещать в местах прохода узлов через различные перекрытия.

Монтажные работы могут проводиться практически в любое время, но следует учитывать тот момент, что некоторые работы выполнить самостоятельно нельзя. После соединения всех элементов проводится диагностика системы для определения надежности изоляции всех соединений.

Разводка холодной воды

Монтажные работы по установке холодной линии начинаются с установки коллектора, который ставится на кухне, если она расположена рядом с туалетом и ванной комнатой. Если же нет, то коллектор размещают поближе к санитарной зоне. Это работа не тяжелая и ее можно сделать своими руками.

Для этого понадобится коллектор, имеющий отводы, равные количеству источников потребления. Затем его нужно закрепить на стене, используя для этого винтовые хомуты или кронштейны. Далее от центрального вентиля водопровода прокладывается металлопластиковая труба, имеющая диаметр в три четверти дюйма, до впускного патрубка в коллекторе.

Их же применяют для обустройства отводов, имеющих диаметр в полдюйма от коллектора до точек потребления. При этом трубы укладываются в зоне плинтуса. Между коллектором и трубой обязательно необходимо установить вентиль, который будет запирать каждый отвод.

Когда отвод дошел до раковины или ванны, нужно оформить вертикальный участок. Для этого трубу необходимо поднять на 50 сантиметров над полом. Далее нужно соединить трубу со смесителем или бачком армированным шлангом. В заключение монтируется на раковину кран и подключается слив в канализацию.

Пластиковые трубы

Сегодня пластмассовые трубы являются наиболее популярным вариантом для организации разводки водоснабжения в квартире. Рассмотрим, из каких полимерных материалов можно выполнить разводку воды:

1. Полибутилен (ПБ). Этот материал отличается высоким коэффициентом теплопроводности, является довольно пластичным, поэтому в случае необходимости его можно изогнуть. Максимальная рабочая температура для полибутиленовых деталей доходит до 90 °C. Монтируется полибутиленовая коммуникация посредством использования паяльного оборудования. Основной минус — высокая стоимость.

2. Полиэтилен (ПЭ). Полиэтиленовые изделия не являются самым лучшим вариантом для организации правильной разводки воды в квартире. Особенно это касается горячего водоснабжения (ГВС), так как ПЭ трубы имеют максимальную рабочую температуру, которая не превышает 60 °C. Для ГВС необходимо использовать армированные ПЭ изделия. Рабочее давление для изделий из этого материала не превышает 3,5 атмосфер, а в многоквартирных домах возможны скачки до 6 атмосфер (в системах, транспортирующих холодную воду) и 4,5 атмосфер в горячих водопроводах. Основное достоинство ПЭ деталей заключается в том, что они не боятся замерзания. При монтаже водопроводной конструкции из полиэтилена специалисты рекомендуют предусмотреть защиту от протечек (установить Аквастоп).
3. Поливинилхлорид (ПВХ). Коммуникации из поливинилхлорида являются устойчивыми к коррозийным воздействиям, к активным химическим соединениям. Стоимость труб для разводки воды в квартире, из этого материала является довольно демократичной. Максимальная температура, которой способны сопротивляться ПВХ детали, доходит до 80 °C. Среди минусов ПВХ можно выделить следующие: слабая прочность, отсутствие сопротивляемости к ультрафиолетовому излучению. Монтаж ПВХ коммуникации выполняется посредством склеивания стыков или их пайки.
4. Пропилен или полипропилен (ПП). Пропиленовые трубы для водопровода являются наиболее распространённым на сегодняшний день вариантом. Коммуникация из ПП отличается низкой стоимостью и доступностью, обладает высоким коэффициентом прочности (как для пластика).

Максимальная рабочая температура для полипропиленового трубопровода составляет 130 °C. Правильно организованная разводка труб позволяет получить систему, которая способна выдерживать давление до 12 атмосфер. Гладкие стенки ПП труб исключают возможность возникновения солевых отложений. Таким образом, ПП трубы являются ответом на вопрос о том, какие трубы использовать для водопроводов в квартирах.

Современный водопроводные системы в квартирах чаще всего монтируются из полипропиленовых труб
