Коллекторная система отопления: разводка для частного дома

Коллекторно-лучевая система: за и против

Среди неоспоримых достоинств установки коллекторной системы стоит выделить:

Удобство эксплуатации. Благодаря тому, что каждый элемент управляется независимо, потребитель имеет возможность задавать температуру в любой точке дома. А по мере необходимости легко отключать один или группу отопительных приборов в комнате. При этом температура в других помещениях сохранится прежней.
Возможность задействовать трубы малого диаметра. Поскольку каждая ведущая от коллектора ветка питает лишь один прибор, для ее прокладки можно использовать трубы малого диаметра, которые легко спрятать в стяжке.
Ремонтопригодность. В случае обнаружения неполадок легко будет отключить любой участок трубопровода, не прерывая при этом работы всей системы.

Чтобы сформировать несколько контуров, имеющих разные параметры, например: перепады давления или разную температуру носителя, задействуют распределительные гребенки с функцией гидравлического компенсатора. Гидрострелка представляет собой вместительную трубу, к выходам которой подключено ряд контуров с независимой циркуляцией.

Подогретая котлом вода поступает в гидрострелку. Циркулируя внутри устройства, вода на разном расстоянии от врезок отбирается и перераспределяется по контурам.

За счет того, что разогретый теплоноситель с меньшими потерями доносит тепло до батарей, коэффициент полезного действия системы повышается. Это дает возможность снижать мощность котла и экономить при этом расход топлива.

Система отопления, основным элементом которой выступает коллектор, не лишена недостатков. К числу таковых стоит отнести:

• Расход трубы. Если сравнивать с последовательным подключением, то расход трубы при прокладке коллекторной системы выше в два/три раза. Разница в затратах определяется размером задействованной площади.
• Необходимость задействования циркуляционных насосов. Установка независимых контуров не обходится без монтажа циркуляционных насосов. Это влечет дополнительные затраты.

Слабым звеном коллекторной системы является ее энергозависимость. Так что даже при работающем котле в случае отключения электроэнергии трубы будут оставаться холодными. По этой причине такие системы не рекомендуется применять в районах, где перебои электроснабжения – нередкое явление.

При укладке контуров в стяжку пола стоит учитывать, что любое соединение является потенциальным место протечки. И в случае возникновения дефекта для его устранения придется вскрывать монолитный бетон. А это уже весьма хлопотное и затратное мероприятие. Поэтому соединения сетей коллекторной системы располагают исключительно над уровнем пола. Чаще всего они приурочены к коллекторному шкафу.

Разновидности коллекторов

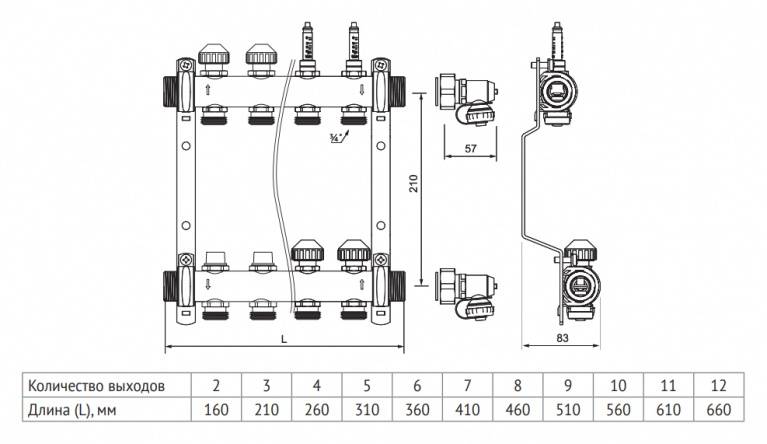

Коллектор для радиаторного отопления

Коллектор предназначен для закрытой системы циркуляционного отопления. Устройство бывает нескольких модификаций.

Радиаторные коллекторы

Водяной прибор ставится на батарею и способствует равномерному распределению воды в каждой секции. Его можно подключать вверху, сбоку, внизу или ввести по диагонали. Если у вас квартира, оптимальным будет нижняя установка – контуры скрываются под плинтусом или напольным покрытием.

Частный дом оснащается радиаторными распределителями на каждом этаже. Они ставятся по центру разводки, скрываются в нишах или специальных шкафах. Если на коллекторные устройства не выводится одинаковое количество колец, для каждого отвода используется индивидуальный циркуляционный насос.

Радиаторный тип механизмов имеет несколько особенностей подсоединения:

• ветки распредузла формируют отдельные контуры с запорной арматурой;
• для теплых полов используется медный или полипропиленовый вид труб;
• соединение осуществляется при помощи неразъемных фитингов;
• для регулировки количества теплоносителя ставятся вентили;
• циркуляционный нанос находится в промежуточном узле на входе в патрубок обратки;
• количество труб зависит от числа комнат, подсоединенных к одной гребенке.

Термогидравлический распределитель

Гидрострелка

Гидрострелка применяется в производительной или разветвленной системе теплоснабжения, к которой подключается многоэтажный тип зданий. На одну сторону звена-связки выводится контур под отопительный котел, на вторую – батареи отопления или теплые полы.

Распределительный гидроколлектор обеспечивает:

• устранение резких скачков температуры воды;
• повышение эксплуатационных ресурсов в системе;
• экономию топлива и электричества;
• сохранение постоянного объема воды в резервуаре посредством подмеса и вторичной циркуляции;
• компенсацию затрат теплоносителя второстепенного контура;
• отделение гидравлического контура котла от вторичной разводки;
• поддержку температурного баланса отопительных коммуникаций.

Солнечные коллекторные устройства

Схема солнечного коллектора

В регионах без автономной водоподачи или негазифицированных местностях можно реализовать отопление при помощи солнечных коллекторов. Конструкционно приборы выполняются как теплицы, способные накапливать солнечную энергию. Теплоноситель циркулирует естественным образом – циркуляционные потоки создают вентиляторы поглощающей пластины.

Солнечные лучи принимает распределитель в виде плоского ящика. Черная тепловоспринимающая пластина аккумулирует тепловые потоки и передает их на носитель тепла, в качестве которого задействуется воздушный поток или вода. Инновационные системы работают по направлению движения солнца.

Солнечные установки отличаются дорогой ценой, и даже в южных областях задействуются как вспомогательный отопительный прибор.

В чём преимущество

Коллекторная разводка системы отопления имеет множество неоспоримых плюсов.

К ним относят:

• Удобная эксплуатация. В результате управлять каждым элементом можно независимо. Помимо этого можно самостоятельно контролировать температуру в любой точке жилого пространства. По желанию можно самостоятельно отключить несколько групп отопительных приборов на одной площади. Температурный режим в других комнатах останется прежним;
• Можно использовать трубы мелкого диаметра. Каждая из ведущих от гребенки ветка может питать только один отопительный прибор. В ходе монтажа можно использовать трубы любого диаметра, которые могут распределиться в структуре стяжки;
• Простое обслуживание. При появлении разных неполадок можно самостоятельно отключить проблемную часть трубопровода. В результате не понадобится полностью выключать всю систему для проведения технического обслуживания.

Для формирования нескольких контуров, которые отличаются разными параметрами рекомендует воспользоваться гидравлическим компенсатором. Он поможет урегулировать разное давление и температуру носителя.

Гидрострелка-это вместительная труба, в выходной части которой подключают несколько рядов контуров с независимой циркуляцией. Горячая вода постепенно направляется внутрь гидрострелки. Здесь она будет циркулировать и самостоятельно распределяться по разным культурам.

Специалисты выделяют несколько весомых недостатков подобной конструкции. Они заключаются в следующем:

• Расход материала. Для работы понадобится в 3-4 раза больше труб, чем при традиционном отоплении. Затраты на приобретение материала рассчитываются исходя из площади жилого пространства;
• Необходимо использовать циркуляционный насос. При установке независимой системы контуров понадобится монтаж циркуляционного насоса. Приобретение такой детали потребует дополнительных затрат.

Еще одним слабым звеном подобной конструкции считает её энергозависимость. Длительное отсутствие электроэнергии приведёт к отставанию труб.Специалисты не рекомендуют выбирать такую систему отопления для региона, в которых наблюдают перебои с электроснабжением.

Выбор комплектующих системы

При проектировании отопления лучше всего приобретать распределительные узлы заводского производства. Благодаря разнообразию ассортимента гребенку не составит труда выбрать под определенные параметры отопления, обеспечив тем самым точность и надежность системы.

Ключевыми параметрами при выборе труб для контуров отопления являются устойчивость к коррозии, термостойкость и высокая прочность на прорыв. Кроме того трубы должны обладать необходимой гибкостью с тем, чтобы их можно было прокладывать под любыми углами.

При выборе изделий предпочтение стоит отдавать трубам, выпускаемым в бухтах. Применение цельных изделий позволит избежать соединений в разводке, что особо актуально при закрытом способе монтаже внутри стяжки.

Трубы для систем частных коттеджей

При проектировании отопления в частных домах стоит ориентироваться на то, что давление в системе составляет порядка 1,5 атмосфер, а температура теплоносителя может достигать:

• для радиаторов 50-70 градусов;
• для теплых полов 30-40 градусов.

Для автономных систем отопления с их предсказуемыми параметрами вовсе не обязательно приобретать нержавеющие гофротрубы. Многие хозяева ограничиваются приобретением труб из сшитого полиэтилена маркировки «РЕХ».

Состыковывают такие трубы с помощью натяжных фитингов, благодаря чему можно получить неразрывные соединения.

Помимо высоких эксплуатационных параметров главным достоинством сшитого полиэтилена является механическая память материала. Поэтому, если с усилием растянуть край трубы, а в образовавшийся просвет вставить штуцер, она плотно охватит его, обеспечив прочное соединение.

При использовании металлопластиковых труб соединение выполняют посредством накидных фитингов с обжимными гайками. А это уже получается разъемное соединение, которое согласно СНиПу «замоноличивать» нельзя.

Трубы для многоквартирных домов

Если коллекторная система будет устанавливаться в многоквартирном доме, то стоит учитывать, что рабочее давление в ней составляет 10-15 атмосфер, а температура теплоносителя может достигать порядка 100-120°С.

Оптимальным вариантом для монтажа системы в многоквартирном доме является применение гофрированных труб, выполненных из нержавеющей стали. Наглядным примером тому является продукция корейской компании «Kofulso». Трубы этой торговой марки способны работать при рабочем давлении в 15 атмосфер и выдерживать температуру порядка 110°С. Давление разрушения труб «Kofulso» достигает отметки 210 кгс/кв.см.

Сборка соединений трубопровода с использованием таких элементов не составляет труда. Трубу просто вставляют в фитинг и закрепляют путем накручивания гайки, которая обжимает металлическую гофрированную поверхность эластичным силиконовым уплотнителем.

Принцип работы распределительного коллектора отопления

Надо сказать, что распределительная гребенка системы отопления представляет собой элемент, чья конструкция простая донельзя. Это 2 коллектора увеличенного диаметра со штуцерами для присоединения отопительных контуров, врезанными в его стенки перпендикулярно. Все коллектора заводского изготовления делаются из стали, при этом трубы могут как соединяться между собой, так и поставляться отдельно.

Для справки. Многие сторонники отопительных систем из полипропилена стараются из него же собрать своими руками и гребенку, чтобы не тратить деньги на заводские изделия. Подобное решение имеет право на жизнь, но применяться может не всегда, о чем будет сказано далее.

Задача гребенки – обеспечить подачу требуемого количества теплоносителя в несколько контуров с различным гидравлическим сопротивлением и расходом. Простая ситуация: двухэтажный коттедж с радиаторной системой отопления плюс пристройка с бассейном и отдельным домиком для персонала. Здесь не обойтись без разделения на ветви – это первый момент. Если 2 этажа можно обогревать одной системой, то пристройки и дополнительные домики ею обхватить не удастся.

Второй момент заключается в том, что где бы ни располагалась котельная, гидравлическое сопротивление ветвей будет слишком разным из-за различной протяженности и тепловой нагрузки. Значит, их надо присоединить к устройству, способному решить вопрос, — коллектору. Его принцип действия такой: теплоноситель, приходящий по магистрали от котла, попадает в трубу большого сечения, в результате чего его скорость значительно снижается, как и сопротивление данного участка.

Поскольку присоединительные патрубки имеют сечение втрое меньшее, нежели у коллектора, то у теплоносителя появляется возможность одинаково хорошо поступать в каждый контур и двигаться к радиаторам. Если бы диаметр трубы гребенки был равен подающей магистрали от котла, то львиная доля расхода воды пришлась бы на одну ветвь, а циркуляция в остальных была недостаточной.

Как правило, заводской распределительный коллектор отопления – это единая конструкция, где соединительными элементами выступают длинные патрубки обратки, проходящие насквозь через гребенку подачи. При этом тот и другой теплоноситель не контактирует друг с другом, как это показано на схеме устройства гребенки:

По такому же принципу осуществляется и сбор охлажденной воды из всех отопительных колец в один коллектор, откуда она успешно перемещается обратно в теплогенератор. Минимальное число присоединяемых потребителей – 2 (как на схеме), максимальное – 8.

Коллекторно-лучевая система отопления

Коллектор в системе отопления лучевого типа

Существует три основных вида разводки труб.

1. Однотрубная схема. Здесь радиаторы включены последовательно, то есть теплоноситель подается к первому прибору, затем проходит через батарею и поступает к следующему, постепенно проходя весь контур и возвращаясь к котлу. Очевидно, что после каждого радиатора вода остывает, и прогрев батарей происходит неравномерно;
2. Двухтрубная схема. Данное решение предусматривает подачу воды по одной трубе, а отвод – по второй, то есть контур состоит из двух магистралей, между которыми параллельно включены радиаторы. Такая схема позволяет прогревать приборы более равномерно;
3. Лучевая схема. Теплоноситель подается в распределительный узел (коллектор системы отопления), откуда поступает к каждому радиатору по отдельной трубе, а затем по обратным трубам возвращается назад, собирается гребенкой и поступает в котел. Таким образом можно добиться максимально равномерного распределения тепла в помещении.

Однотрубная и двухтрубная схемы разводки

Лучевая схема разводки

В лучевой схеме присутствует множество контуров, по одному на каждую батарею. Поэтому для нормальной работы системы необходим циркуляционный насос, который сможет обеспечить необходимые параметры давления и скорости циркуляции теплоносителя.

Лучевая схема позволяет максимально равномерно прогревать каждый отдельный радиатор, более того, она дает возможность регулировать интенсивность подачи тепла в каждую батарею.

Шкаф коллектора для радиаторного отопления с подающей и обратной гребенками

Еще одно преимущество лучевой разводки – это возможность спрятать трубопровод под плинтусом или в толще пола. Часто именно эта особенность влияет на выбор схемы разводки.

В системе «теплый пол» обязательно используется коллектор для систем отопления пола.

Как выбрать радиаторную коллекторную группу разводки?

Стоит отметить, гребёнки для распределительных радиаторных групп разводки по своей конструкции довольно схожи.

При этом выбор между ручным и автоматическим механизмом – это вопрос собственного комфорта и стоимости. Для радиаторов это вовсе не обязательно, тем более что всю автоматику можно добавить позднее.

Материал

Материал бывает следующего вида:

• Сталь. Изделия выполненные из этого материала очень долговечные и дорогостоящие. Они предназначены для тех, кто хочет получить качественный коллектор на долгое время. Такие гребёнки способны выдержать очень большое давление;
• Латунь. Коллектор, выполненный из этого материала, обладает отличными характеристиками и доступной ценой. Это наиболее распространённый тип;
• Полимеры. Данные изделия отличает низкая стоимость, однако по всем характеристикам они уступают предыдущим типам.

Конечно, лучшим выбором будет латунное изделие. Так как оно довольно долговечное и стоит меньше чем стальное. Характеристики при этом вполне себе достойные.

Особенности полипропилена

Распространено собирать коллектор из полипропилена кустарно. Благодаря изоляционным свойствам данных труб это возможно, но требуются знания и навыки, чтобы ничего не испортить.

Внимание! Материал доступен, но при выведении из строя такого устройства можно заплатить дороже за ремонт

Допустимое давление

Данный показатель свидетельствует о прочности коллектора.

Так для крупных систем отопления потребуется коллектор способный выдержать большее давление из-за особенностей подачи тепла.

Если же потребуется обогревать небольшое помещение, то приобретают более слабый и дешёвый распределительный коллектор системы отопления.

Пропускная способность и диаметр

Пропускная способность и диаметр будут влиять на объем теплоносителя. Чем больше этот показатель, тем крупнее по размеру радиатор или конвектор устанавливают. От этого показателя будет формироваться стоимость устройства.

Для чего нужен

При монтаже водонапорных систем существует правило: суммарный диаметр всех отводков не должен превышать диаметр подающей трубы. Применительно к отопительному оборудованию это правило выглядит так: если диаметр выходного штуцера котла равен 1 дюйму, то в системе допускается два контура с диаметром труб ½ дюйма. Для небольшого дома, отапливаемого только с помощью радиаторов, такая система будет работать эффективно.

На деле же, отопительных контуров в частном доме или коттедже бывает больше: теплые полы. отопление нескольких этажей, подсобных помещений, гаража. При их подключении через систему отводков, давление в каждом контуре будет недостаточным для эффективного нагрева радиаторов, и температура в доме будет не комфортной.

Поэтому разветвленные системы отопления выполняют коллекторными, этот прием позволяет произвести регулировку каждого контура отдельно и выставить нужную температуру в каждом помещении. Так, для гаража достаточно плюс 10-15ºС, а для детской необходима температура около плюс 23-25ºС. Кроме того, теплые полы не должны нагреваться более 35-37 градусов, иначе по ним будет неприятно ходить, а напольное покрытие может деформироваться. С помощью коллектора и запорной температуры можно решить и эту проблему.

Видео: применение коллекторной системы для отопления дома.

Коллекторные группы для систем отопления продаются в готовом виде, при этом они могут иметь разную комплектацию и количество отводов. Можно подобрать подходящий коллектор в сборе и установить его своими руками или с помощью специалистов.

Однако, большинство промышленных моделей универсальны и не всегда подходят под потребности того или иного дома. Их переделка или доработка может существенно увеличить затраты. Поэтому в большинстве случаев проще собрать его из отдельных блоков своими руками, учитывая особенности конкретной отопительной системы.

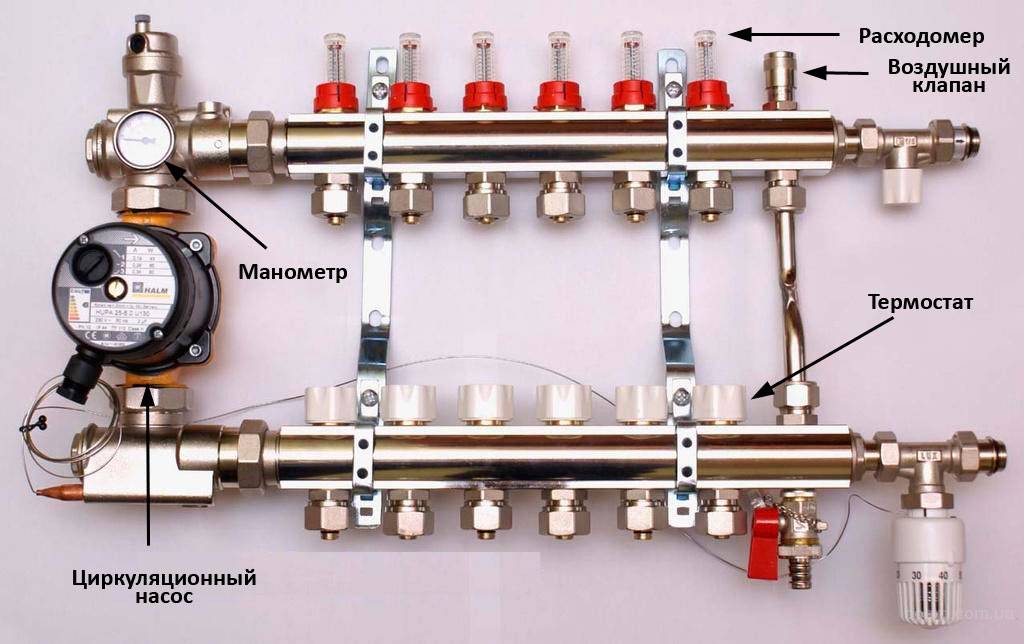

Коллекторная группа для системы отопления в сборе

Конструкция универсальной коллекторной группы показана на рисунке. Он состоит из двух блоков для прямого и обратного тока теплоносителя, оснащенных нужным количеством отводов. На подающем (прямом) коллекторе установлены расходомеры, на обратном расположены термоголовки для регулирования температуры обратной воды в каждом контуре. С их помощью можно установить требуемую скорость потока теплоносителя, которая будет определять температуру в отопительных радиаторах.

Коллекторный распределительный узел оснащен манометром, циркуляционным насосом и воздушными клапанами. Подающий и обратный коллекторы объединены в один блок кронштейнами, которые также служат для крепления блока к стене или шкафу. Цена такого блока — от 15 до 20 тысяч рублей. и если часть отводов будет не задействована, установка его будет явно нецелесообразной.

Правила монтажа готового блока показаны в видео.

Гребёнка — коллекторный узел

Самые дорогостоящие элементы в коллекторном распределительном блоке — расходомеры и термоголовки. Чтобы избежать переплаты за лишние элементы, можно купить коллекторный узел, так называемую «гребёнку», и установить необходимые регулирующие приборы своими руками только там, где это необходимо.

Гребёнка представляет собой латунные трубки диаметром 1 или ¾ дюйма с определенным количеством отводков с диаметром под трубы отопления ½ дюйма. Между собой они также соединены кронштейном. Отводки на обратном коллекторе оснащены заглушками, позволяющими установить термоголовки на все или на часть контуров.

С целью экономии коллектор для систем отопления можно собрать из отдельных элементов самостоятельно или полностью сделать своими руками.

Преимущества и недостатки

Коллекторная система отопления имеет следующие преимущества:

• Экономия расхода топлива на обогрев больших площадей – теплоноситель в процессе прохождения к радиаторам выполняет функцию теплообмена с меньшими потерями, что позволяет экономить денежные средства в отопительный сезон.
• Возможность самостоятельно определять нужную температуру в различных комнатах – человек сам регулирует нужную температуру, отключая отдельные части от общей системы.
• Трубы идеально прячутся в стяжке пола, что избавит комнату от устаревшего декора в виде труб.
• Удобный ремонт – достаточно отключить отдельный участок, а в других комнатах отопление продолжит функционировать в прежнем режиме.

Несмотря на видимую экономию, такая система имеет и некоторые недостатки:

• Большой расход трубы, что приведет к дополнительным тратам.
• Полноценное функционирование зависит от наличия электричества в сети. Если отключили свет, то насос не сможет нагнетать воду, соответственно процесс циркуляции теплообменника будет отсутствовать и радиаторы быстро остынут.
• Относительно высокая стоимость всех элементов системы, окупаемость которой будет более 2-3 лет.

Преимущества коллекторной системы отопления

Если при обустройстве теплоснабжения применяется коллекторная разводка систем отопления, преимущества очевидны – они в основном связаны с удобством управления и эксплуатации конструкцией:

• каждым элементом отопительного контура управляют независимо и централизовано. Это означает, что жильцы дома, находясь в одном месте, имеют возможность для любого помещения задать нужную температуру или полностью отключить один радиатор или группу приборов;
• по причине того, что каждая линия, идущая от коллектора для системы отопления, поставляет теплоноситель только в одну отопительную батарею или в их небольшую группу, можно использовать трубы меньшего диаметра. В действительности подводки чаще всего монтируют в стяжку таким образом, чтобы расстояние между коллектором и радиатором было минимальным.

Коллекторная схема отопления в случае необходимости позволяет создать несколько контуров, имеющих разные параметры обогрева – с перепадом и температурой. При этом используют гидрострелку, которая представляет собой разновидность коллектора, а точнее трубу с достаточно большим внутренним объемом.

Она монтируется необычным образом, в результате чего между подачей и обраткой образуется своего рода короткое замыкание. Нагревательный котел подогревает воду в непрерывном режиме в первичном контуре, и она медленно движется внутри гидрострелки. В итоге происходит отбор теплоносителя на разном расстоянии от врезки в трубы подачи и обратки.



При этом на врезках каждого контура значения температуры и перепада будут отличаться.

Но в том случае, когда создается коллекторная система отопления схема которой содержит в контурах собственные циркуляционные насосы, такой параметр как перепад можно и не учитывать. Следует отметить, что возможно существует более простое техническое решение последовательного подключения двух контуров, но тогда каждый из них будет трудно задействовать независимо от другого элемента.

Недостатки и достоинства коллекторной схемы

Сложность трубной разводки при реализации коллекторной схемы компенсируется ее преимуществами:

Каждый радиатор – это автономный и отдельно управляемый элемент

То есть, в каждом помещении можно установить желаемую температуру независимо от температуры в котле или в других цепях отопления, или отключить радиатор (группу радиаторов) без остановки отопительной системы;
Принимая во внимание тот факт, что каждый теплопровод, подключенный к коллектору от отопительной системы, транспортирует горячую жидкость только в один отопительный прибор, целесообразнее применять трубы уменьшенного диаметра по сравнению с расчетным общим диаметром труб. При этом рекомендуется соблюдать минимально допустимое расстояние между отопительным устройством или группой радиаторов, и коллектором.

Раздельное подключение приборов отопления

Самодельная или заводская коллекторная система отопления схема которой для общих случаев приведена выше, ценится потребителями из-за возможности создания нескольких независимых отопительных контуров с разной температурой и давлением. Такая схема позволяет при одном котле организовать разные температурные режимы для разных помещений в одном здании. Чтобы подключить несколько контуров, оборудуется другой вариант коллектора – гидрострелка, которая внешне выглядит как большая водопроводная труба.

Гидрострелка устанавливается не так, как коллектор – между трубой подачи теплоносителя и обратной трубой цикл обращения замыкается. Котел продолжает непрерывно нагревать жидкость в первичном контуре, и теплоноситель в гидрострелке начинает двигаться, позволяя врезаться в него для подключения радиаторов в разных точках и на разных уровнях.

Из-за такого необычного подключения радиаторов к гидрострелке в конечной точке отдельно взятого теплоприемника (радиатора) будут разные показатели температуры и давления. Включение гидрострелки целесообразно при комбинировании разводки труб отопления с применением радиаторов и системы «теплый пол».
Самодельная гидрострелка

В местах присоединений контуров давление и температура в трубах будут разными, но, если коллекторное отопление частного дома своими руками схемы и чертежи которой разрабатывались для циркуляционных насосов, будет их использовать, то эта разница перепадов не имеет значения. Также отопительные контура можно подключать последовательно (не больше двух в цепи), но при такой организации подключения контура невозможно будет регулировать отдельно друг от друга.
Последовательное соединение коллекторов

Недостатки коллекторной организации трубной разводки следует отметить следующие:

1. Энергопотребление коллекторной схемы выше, чем при последовательном подключении батарей. Причем, чем больше отапливаемая площадь, тем выше тепловые расходы;
2. Коллекторному отопительному оборудованию присуща работа только в одно- или двухтрубной конструкции отопительной системы, которую можно развести по стенам помещений. Но при организации лучевой разводки провести трубы по стенам или скрытым способом не получится из-за большого объема практической схемы и большого количества труб отопления;
3. При прокладке труб в полу под бетонную стяжку проявляются следующие недостатки способа: для труб, проложенных под полом, не разрешается делать какие-либо соединения – ни сварные, ни резьбовые, ни какие-нибудь другие, чтобы не допустить скрытой протечки, иначе придется снимать слой бетонной стяжки, а это – почти капитальный ремонт помещения со всеми вытекающими последствиями;
4. Суммарное гидравлическое сопротивление коллекторного контура отопления будет значительным, особенно пир прокладке труб с небольшим диаметром. Также при реализации коллекторной схемы разводки труб необходимо использование циркуляционного насоса (насосов), так как естественное давление в трубах не позволит теплоносителю свободно перемещаться по трубам;
5. При использовании в коллекторной схеме отопления нескольких автономных отопительных контуров обязательно на каждый большой контур монтируется свой циркуляционный насос. Это приводит к финансовым затратам как при монтаже системы, так и в процессе ее эксплуатации;
6. Энергозависимость коллекторной системы отопления – один из существенных ее недостатков, так как циркуляционные насосы требуют подключения к электросети. При аварийном отключении электричества отопление не сможет обеспечить требуемый тепловой режим, так как движение теплоносителя по трубопроводу просто остановится.
