Водяные электрические теплые полы XL Pipe

Преимущества XL PIPE

Электро-водяной теплый пол производства XL PIPE отличается следующими преимуществами:

Сравнение с твердотопливным котлом

  • мощности нагревательных элементов полностью хватает, чтобы использовать систему XL PIPE в качестве основного отопления. Она составляет 40 Вт/пог. м. При желании систему можно использовать как дополнительный источник тепловой энергии в помещении;
  • достигается высокая экономичность системы благодаря отсутствию циркулирующего теплоносителя;
  • теплоноситель является прекрасным аккумулятором тепловой энергии. Это позволяет ему не остывать длительное время, если прекращена подача электричества;
  • равномерный прогрев всей поверхности без выраженных участков с более интенсивным излучением тепловой энергии;

  • возможность отопления по зонам. Нет необходимости включать систему напольного подогрева во всем доме, когда нужно повысить температуру воздуха в определенном помещении;
  • ремонт нагревательных элементов XL PIPE происходит через распределительную коробку, что позволяет не проводить вскрытие напольного покрытия. При наличии механического повреждения трубопроводов на проблемном участке необходимо произвести монтаж 2-хконцевой муфты. После этого электрический теплый пол продолжит свою работу;
  • установка нагревательных элементов XL PIPE происходит на всей площади помещения. Мебель или крупная бытовая техника не препятствует эффективной работе системы;

  • обогрев помещений происходит в автономном режиме при помощи электричества. Такую систему можно настраивать в зависимости от своих потребностей;
  • во время работы XL PIPE не выделяет углекислого газа, электромагнитного излучения. Такие теплые полы полностью безопасны для человека и окружающей среды;
  • высокая пожарная безопасность теплого пола, поскольку нагревательный кабель размещается внутри жидкого теплоносителя.

Особенности подключения электрической системы

Электрический теплый пол чаще используется в качестве межсезонного подогрева и используется тогда, когда центральное отопление еще не включено. К основным его преимуществам можно отнести:

  • Простоту и скорость монтажа;
  • Отсутствие необходимости в «мокрых» процессах;
  • Относительно низкую стоимость;
  • Незначительный подъем уровня пола.

К сожалению, есть и недостатки:

  • Электромагнитное излучение – по утверждениям производителей оно находится в пределах нормы, но дополнительное экранирование не помешает;
  • Дороговизна эксплуатации – электроэнергия значительно дороже других видов топлива;
  • Нагрузка на внутридомовую проводку.

Какие кабели можно использовать?

Основным нагревательным элементом такой системы является специальный кабель, который укладывается на пол змейкой и крепится к монтажной ленте. От того, какой кабель вы выбрали, и зависит схема подключения:

  • Одножильный резистивный – самый дешевый и простой по конструкции вид кабеля. Он представляет собой нагревательную жилу, по которой проходит ток. При этом большая часть электроэнергии превращается в тепло. Основной особенностью этого вида кабеля является необходимость подключения к электросети обоих его концов, что не всегда удобно.
  • Саморегулирующийся кабель – здесь нагреваются не токопроводящие жилы, а специальные полимерные муфты. Этот кабель можно по праву назвать самым удобным в эксплуатации, но и самым дорогим.
  • Двужильный резистивный – помимо нагревательной жилы этот кабель содержит еще и токопроводящую. Это позволят подключать его к сети только одним концом, и несколько уменьшает уровень магнитного поля.

Заметим, что укладывать резистивный кабель на участки пола, которые будут заставлены мебелью, категорически запрещено. Это неизбежно приведет к перегреву системы и выходу ее из строя.

Подключение датчиков и термостатов

Расстояние между витками определяется исходя из необходимой удельной мощности обогрева и мощности кабеля. После укладки кабеля устанавливаем датчик температуры пола, предварительно защитив его гофрированной трубкой.

Датчик устанавливается посередине между витками кабеля на расстоянии от 0,5 м до метра от стены. Вертикальный кусок провода, соединяющего датчик с термостатом, укладываем в штробу.

Первая подача напряжения на кабели теплого пола должна производиться только после полного высыхания бетона – не раньше, чем через 28 дней.

Мы надеемся, что с помощью данного материала вы разобрались, как правильно все подключить самостоятельно. Если же у вас остались какие-то вопросы, предлагаем вам посмотреть в других наших статьях, либо же, если вы не хотите делать все сами — обратиться за помощью к высококвалифицированным специалистам.

Водяные полы: особенности монтажа и эксплуатации

Водяные полы относятся к экономичным видам обогрева за счёт использования в качестве теплоносителя воды. После их установки не нужно думать, где поставить мебель. На стенах радиаторов не будет, полы с водяным контуром не боятся тяжёлых предметов интерьера.

Главная отличительная особенность водяных полов — сложность при их подключении. Например, чтобы сделать водяные тёплые полы в квартире, нужен документ о согласии управляющей компании для подключения к центральному отоплению.

Когда отопление индивидуальное, требуется установить агрегат для нагрева теплоносителя. Это значит, что прибавляются все сложности, связанные с установкой и обслуживанием котла: газового, электрического, работающем на твёрдом или жидком топливе. Нужно выделить определённое место для его установки, и при этом выдержать все нормы и правила.

Установка водяного контура тёплого пола требует больших подготовительных работ. Это достаточно трудоёмкий процесс, который требует внимательности и профессионализма, ведь в случае протечки придётся вскрывать всё финишное покрытие комнаты.

XL Pipe: устройство и принцип работы

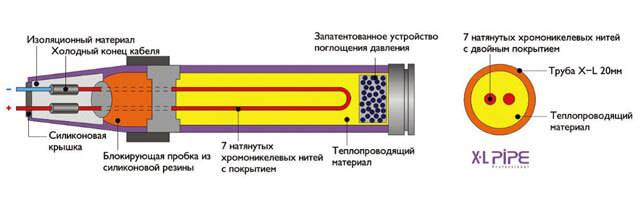

Устроен тёплый пол xl pipe следующим образом. Ёмкостью для теплоносителя является система толстостенных полиэтиленовых трубок диаметром в 20 мм. Теплоносителем в данном случае является антифриз (определённой марки). В трубках проложен семижильный электрический кабель из хромоникелевого сплава, закрытый тефлоновым изолятором.

Труба герметично запаяна с двух концов. То есть в циркуляции у теплоносителя нет необходимости. Прогревается вся система очень быстро и максимально равномерно.

Энергопотребление системы теплых полов xl pipe составляет 14, 5 ватт/м2.

Одно из достоинств XL Pipe — сверху на покрытие, где они смонтированы, можно ставить мебель. Вреда тяжёлые предметы не принесут, так как монтаж производят под пяти сантиметровую цементную стяжку.

Трубы укладывают по специальной схеме. Для регулировки температуры устанавливают терморегулятор и температурный датчик. Они подключаются здесь так же как для других тёплых полов. Однако терморегулятор нужен специальный, который подходит именно для жидкостных тёплых полов.

Как правильно укладывать трубу для теплого пола. Принципы проектирования теплого пола

Одним из самых важных этапов в обустройстве теплых водяных полов является их грамотный расчет. Конечно, лучше всего это доверить специалистам, но уже достаточно наработанный опыт говорит о том, что это можно сделать и самостоятельно. В интернете можно найти массу бесплатных программ и онлайн-калькуляторов. Большинство именитых производителей предоставляют свое программное обеспечение  бесплатно.

водяной теплый пол

Программу расчета теплых водяных полов вполне по силам освоить любому человеку, который знаком с инженерной наукой

Для начала надо определиться с тем, какая температура должна быть у теплого пола.

  • В жилых помещениях, где большую часть времени люди проводят стоя температура пола должна быть в диапазоне от 21 до 27°C. Такая температура наиболее комфортна для ног.
  • Для рабочих помещений – офисов, а также жилых комнат температура должна поддерживаться в районе 29°C.
  • В прихожих, вестибюлях и коридорах оптимальная температура – 30°C.
  • Для санузлов и бассейнов температура пола должна быть больше – около 31-33°C.

Отопление теплыми водяными полами является низкотемпературным, поэтому и теплоноситель должен подаваться при более низких температурах, чем в радиаторы. Если в радиаторы может подаваться вода при температуре 80—90°C, то в теплый пол никак не более 60°С

В теплотехнике существует такое важное понятие, как падение температуры в греющим контуре. Это не что иное, как разница в температурах между подающей трубой и обратной

В системах теплых водяных полов оптимальными режимами считаются 55/45°C, 50/40°C, 45/35°C и 40/30°C.

Очень важным показателем является длина контуров (петель) теплого водяного пола. В идеале они должны быть все одной длины, тогда и проблемы с балансировкой не возникнет, но на практике это вряд ли удастся достичь, поэтому принято:

  • Для трубы диаметром 16 мм максимальная длина 70—90 м.
  • Для трубы диаметром 17 мм – 90—100 м.
  • Для трубы диаметром 20 мм – 120 м.

Причем желательно ориентироваться не на верхнюю границу, а на нижнюю. Лучше разбить помещение на большее количество петель, чем стараться добиться циркуляции более мощным насосом. Естественно, что все петли должны быть исполнены трубами одного диаметра.

Шаг раскладки (укладки) трубы теплого пола — еще один важнейший показатель, который делается от 100 мм, до 600 мм в зависимости от тепловой нагрузки на теплый пол, назначения помещения, протяженности контура и других показателей. Шаг менее 100 мм сделать PEX трубами практически невозможно, велика вероятность просто заломить трубу. Если теплый пол будет оборудован только для комфорта или дополнительного отопления, то можно минимальный шаг сделать 150 мм. Итак, какой же шаг раскладки надо применять?

Графическое отображения шага раскладки трубы теплого пола

  • В помещениях, где есть внешние стены, в напольном отоплении делают так называемые краевые зоны , где трубы укладываются с шагом 100—150 мм. При этом количество рядов труб в этих зонах должно быть 5—6.
  • В центрах помещений, а также в таких, где нет внешних стен, шаг укладки делают 200—300 мм.
  • Санузлы, бани, дорожки возле бассейнов укладываются трубой с шагом 150 мм по всей площади.

Способы укладки контуров теплого пола

Контуры водяного теплого пола могут укладываться по-разному. И в каждом способе есть свои преимущества и недостатки. Рассмотрим их.

Укладка трубы теплого пола «змейкой» более проста в монтаже, но существенным ее недостатком является то, что на полу будет в начале контура и в конце ощутимая разница температур – до 5—10°C. Теплоноситель, проходя от подающего коллектора к обратному в конструкции теплого пола, остывает. Поэтому и возникает такой градиент температур, хорошо ощутимый ногами. Такой способ укладки оправдано применять в граничных зонах, где температура пола должна снижаться от внешней стены к центру помещения.

Укладка трубы теплого пола змейкой

Укладка трубы теплого пола «улиткой» более сложна в реализации, но зато при таком способе температура всего пола будет примерно равной, так как подача и обратка проходят внутри друг друга, а разница нивелируется массивной стяжкой пола при выполнении расчетных требований шага укладки. В 90% случаев применяют именно такой способ.

Плюсы и минусы электрических теплых полов

Электрические теплые полы, в отличие от водяных иметь несколько вариантов реализации:

  • кабель,
  • пленка,
  • маты.

И соответственно каждый из них имеет свои преимущества перед остальными, а также и свои недостатки.

Кабельный пол

Подобная система отопления из электрических считается одной из самых популярных и достаточно бюджетных. Она состоит из специальных, термостойких кабелей, которые нагреваются при воздействии на них небольшого тока и отдают тепло напольному покрытию. Как и водяные полы, этот вид укладывается в стяжку, что может создать некоторые затруднения при уже выполненном под ключ ремонте.

Основным минусом можно назвать то, что если в процессе эксплуатации кабель повредится, то заменять придется весь участок также мало кому понравится вариант, что пользоваться полами можно будет только через две недели после монтажа.

Нагревательные маты

Формально, это те же нагревательные кабели, просто в заводских условиях разложенные «змейкой» и запаянные в специальное полотно. Вследствие этого их монтаж упрощается в несколько раз. Нет необходимости делать стяжку, маты кладутся на специальный клей. Единственное что, на уже существующем бетонном поле, делаются дополнительные канавки для лучшего сцепления клея и полотна.

И данный вид обладает тем же недостатком, что и предыдущий – при выходе из строя датчика или повреждения небольшого участка, придется перестилать весь пол или забыть про то, что такое, когда ногам тепло.

Инфракрасная пленка

Из всех вариантов теплого пола инфракрасный является одним из самых эффективных способов обогрева помещения. При использовании подобной пленки создается впечатление, что в комнате температура выше, чем показывает градусник. А также многими будет оценено то, что подобную систему можно монтировать не только в пол, но и в стены, и даже в потолок, что серьезно расширяет горизонты создания теплого и уютного дома.

Сложно найти у него и недостатки – данная система устанавливается за один день, использовать все ее ресурсы обогрева можно сразу же после монтажа, при выходе из строя одной из секций не нужно менять весь участок, а просто заменить неработающий и снова начать наслаждаться теплом.

Как сделать теплый пол своими руками правильно с учетом расчета теплопотерь

Скажу сразу, что уникальная система отопления широко применяется в качестве основного отопления в коттеджах и даже квартирах. Она используется для отопления лоджий, бань, гаражей и любых коммерческих помещений.

Обозначьте для себя объект для применения и подберите модель системы с учетом расчета теплопотерь. Считаем теплопотери для своего объекта, исходя из обычно применяемой формулы:

Посмотрите пример расчета, чтобы лучше понять, что к чему:

У нас имеется дом с площадями помещений для обогрева = 100 м2. Тогда: 100 м2 х 100 Вт = 10000 Вт = 10 кВт = 10-11 кВт с учетом запаса 10%

Итого, мы имеем 11 кВт — это необходимая мощность систем отопления XL PIPE (икс-эль пайп) с учетом теплопотерь стандартного дома.

Далее обозначаются зоны обогрева в самом доме и делается расчет теплопотерь по помещениям. Зная максимальную мощность системы определенной комнаты, подбирается № модели системы XL PIPE. Для этого удобно воспользоваться таблицей размеров, где есть соответствие площади обогрева комнаты и шагом укладки.

После того, как у вы сосчитаете теплопотери или максимальные мощности систем отопления каждого помещения, сложите результаты. Тем самым вы сосчитаете общую максимальную мощность систем всех помещений. Она должна соответствовать расчетам по теплопотерям, когда делался первоначальный расчет для всего дома.

Корректировать мощность системы в помещениях можно, если делать изменения в шаге укладки. Рекомендуемым шагом укладки является расстояние в 20-25 см. Увеличение шага до 30 см возможно, но в редких случаях.

Лучшая ремонтопригодность

В качестве одного из главных преимуществ системы выставляется ее хорошая ремонтопригодность. При выходе из строя кабеля его без особых проблем можно заменить, просто вытянув из трубки старый и затянув туда новый.

С греющим кабелем, напрямую замурованным в стяжку, такой фокус не пройдет. В реальных условиях лучшая ремонтопригодность системы “немножко” отличается.

Спросите любого электрика, сможет ли он заменить кабель, проложенный в гофре под штукатуркой?

Первый вопрос, который он вам задаст – “А сколько будет поворотов и под каким углом?”.

Если там более трех изгибов, то сделать это будет уже не реально. А теперь вспомните змейку, которой укладываются теплые полы.

Сколько вы насчитаете закруглений и поворотов на площади хотя бы в 10м2, не говоря уже о гораздо больших величинах?

При наличии эксклюзивной спецмашинки с насосом (она меняет кабель в трубе за счет циркуляции жидкости под давлением) это еще можно сделать.

А вот самостоятельная замена на сухую, без специнструмента вам не светит. Также возникнут проблемы при наличии дырки в трубе.

Вот так выглядит труба, прожженная сгоревшим кабелем. Нагнетаемая жидкость попросту будет уходить через нее.

Кроме того, при коротком замыкании на обычном греющем кабеле, можно найти это место повреждения, локально вскрыть пол и установить там ремонтную муфту.

Кабель, замурованный в трубе с жидкостью, локально уже не отремонтируешь. Придется менять целиком и платить за него целиком.

Повредился в каком-то конкретном месте контур длиной 84 метра? Будь добр купи эти 84 метра заново!

Прибавьте сюда вероятность повреждения самой трубки, отдельно от кабеля (случайно просверлили или вбили гвоздь). В итоге появляются дополнительные разъемные соединения в стяжке.

Как думаете, это нормально для дальнейшей эксплуатации системы?

Вот и получается, что надежность из-за всех этих факторов заметно снижается.

Даже хваленая ремонтопригодность труб при их нагреве феном не спасает. Как гласит реклама, при изломе любого участка, достаточно его нагреть феном, и стенка трубки вернется в изначальное состояние.

На самом деле на всех картинках при таком ремонте разогревается пустая труба, без теплоносителя. А значит у вас появляется еще одна головная боль.

Как слить и залить антифриз, сохранив при этом заводскую надежность герметизации всего отопления?

Кроме того, как “восстановилась” стенка трубки мы можем визуально проконтролировать только снаружи. Что происходит с ней внутри, никто не знает.

Приличный производитель не даст вам никакой гарантии после такого залома.

Достоинства жидкостно-электрической системы обогрева

Проходящий внутри кабель электро-водяного пола XL Pipe выполнен из никель-хромовой проволоки с большим сопротивлением. Он греется, как спираль электроплитки. Но покрытие из тефлона изолирует семижильный провод от среды, тепло передается через оболочку. Нагрев кабеля на всех участках равномерный, циркуляция не нужна. КПД системы высокое. Контур полностью автономный, зависит только от энергоснабжения.

В качестве теплоносителя в системе XL Pipe используется минеральное масло, другие смеси, но самой большой теплоемкостью обладает вода.

В системе отопления регулирование температуры осуществляется контроллером, получающим сигнал от датчиков. Установки XL Pipe могут быть использованы под любые напольные покрытия, но выполнены под стяжку высотой 4 см.

Установка программируемого контроллера, включит обогрев после восстановления подачи энергии самостоятельно. Электроводяной теплый пол XL Pipe может служить основным отоплением в доме. Система проверена, как самостоятельная, в Мурманске. На оплату обогрева 150 м 2 загородного дома ежемесячно затрачивалось в среднем 4 500 рублей. Информация взята из отзывав.

Особенности установки

На способ установки теплого пола влияет вид выбранного нагревательного элемента. Для кабельной системы существует два варианта – монтаж в стяжку с дальнейшим настилом напольного покрытия, размещение под плиткой (в слое клеевого состава) поверх стяжки. Пленочный материал всегда монтируется под финишной отделкой пола.

Этапы монтажа кабельного теплого пола:

  • Настил гидроизоляционного материала.
  • Создание теплоизоляционного слоя.
  • Правильное размещение и закрепление нагревательного кабеля.
  • Заливка стяжки.
  • Укладка напольного покрытия.

Порядок работ с применением инфракрасной пленки:

  • Формирование слоя гидроизоляции (производится по необходимости).
  • Укрытие поверхности фольгированным материалом.
  • Размещение пленочного покрытия.
  • Проверка электросистемы и корректной работоспособности нагревательного элемента.
  • Монтаж финишного напольного покрытия.


Теплый пол электрический своими руками

Как установить теплоизоляцию?

Самый распространенный утеплитель под теплый пол в квартирах многоэтажных зданий – вспененный полиэтилен с отражающим фольгированным покрытием. Пенофол, так называется этот материал, также отличается малой толщиной – 3-10 мм, самоклеящимся слоем для упрощения укладки, низкой теплопроводностью. При организации теплоизоляционного слоя пенофол размещают вверх фольгой, полотна укладывают встык и соединяют специальным скотчем.

Для холодных полов (на лоджии, над неотапливаемым помещением, нижний уровень частного дома над подвалом) в качестве утеплителя может применяться плотный или экструдированный пенополистирол с возможной толщиной 20-100 мм.

Расчет метража кабеля и шага укладки

Чтобы определить длину греющего проводника, необходимо учесть некоторые особенности:

  • производители предлагают кабели фиксированного метража, обладающие разной мощностью (от 9 до 20 Вт на 1 погонный метр);
  • чтобы нагреватель мог отдавать тепло и не перегорел в полу, контур нельзя прокладывать под стационарной мебелью и техникой без ножек;
  • для укладки в ванной или на балконе кабельный проводник берется с запасом 15—20%.

Схема укладки резистивного кабеля в ванной

Выяснив потребность в тепловой энергии на обогрев конкретного помещения, сделайте расчет электрического теплого пола согласно инструкции:

  1. Подберите по каталогу кабель, ориентируясь на полученную ранее тепловую мощность и добавляя запас 15%. Запишите общую длину проводника.
  2. Нарисуйте на бумаге план комнаты в масштабе.
  3. Расположите на эскизе мебель и бытовую технику, вплотную прилегающую к полу и мешающую нормальному теплообмену. Соблюдайте реальные габариты шкафов, стиральных машин и прочего оборудования.
  4. Отнимите от общей квадратуры площадь, занимаемую мебелью. Задача – разместить на свободном участке выбранный по каталогу греющий проводник.
  5. Разделите остаток площади на длину кабельного нагревателя – получите шаг укладки в метрах.

Правила раскладки в жилых и вспомогательных помещениях отличаются. Например, в гостиной или спальне первая греющая линия отодвигается от мебели на расстояние 10 см. В ванной либо на балконе кабель укладывается вплотную к шкафам и сантехнике, чтобы ноги не ощущали перепада температур на полу. Указанный нюанс обязательно учитывайте при планировании. Подробнее расскажет специалист на видео:

Поскольку нагревательные маты продаются полосами сетки (рулонами), шаг прокладки считать не придется. Но учтите другой момент: теплоотдача 1 м² мата ограничена, увеличить мощность нельзя. А вот снизить – без проблем, достаточно разрезать сетку между проводниками и раздвинуть кабели.

Пример расчета теплого электрического пола в спальне 18 м² с потреблением тепла 2,16 кВт:

  1. Поскольку кабельный нагрев планируется совместить с радиаторной системой, тепловая мощность делится пополам – 2,16 / 2 = 1,08 кВт приходится на половой контур.
  2. Подбираем двухжильный кабель DEVIsafe 20T удельной мощностью 20 Вт/м. С учетом запаса берем готовый проводник длиной 60 м с теплоотдачей 1,2 кВт.
  3. Стационарная мебель занимает 3 м² площади спальни. Остается 15 м², тогда шаг укладки составит 15 / 60 = 0,25 м.

Возможные схемы раскладки кабельных контуров

Монтаж водяного теплого пола собственноручно

После того как Вы закупили материалы, можно приступать к монтажу.

Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта

Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:

2.1. Очистка основания2.1.1. Бетонный пол

Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.

2.1.2. Деревянный пол

Просто очистить поверхность от крупного мусора.

2.2. Утепление основания2.2.1. Бетонное

В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:

Видео монтажа утеплителя к бетонному основанию

2.2.2. Деревянное

Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.

2.3. Монтаж демпферной ленты

Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.

2.3.1. Бетонная или кирпичная стена

Видео монтажа демпферной ленты к бетонной или кирпичной стене

Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.

2.3.2. Деревянная, гипсокартонная, стена со штукатуркой

Видео монтажа демпферной ленты к деревянной, гипсокартонной, стене со штукатуркой

В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.

2.4. Арматурная сетка

Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.

Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.

Видео монтажа арматурной сетки

2.5. Крепления для трубы

Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.

Об этом уже говорилось в пункте

Крепежные элементы для трубы

2.6. Укладка трубы

Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:

  • двойной спиралью (рис.1);
  • змейкой (рис.2);
  • двойной змейкой (рис.3).

Схемы укладки трубы теплого пола

Самый эффективный вариант — это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.

К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).

Начинать монтаж рекомендуем с самых дальних от коллектора контуров!

Видео укладки трубы водяного контура

2.7. Монтаж коллектора

Коллектор обычно монтируется в специальный шкаф и на стену.

2.7.1. Сборка коллектора

Для начала надо собрать коллектор и закрепить его на месте.

Видео-инструкция по сборке коллектора

2.7.2. Обвязка коллектора

После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.

Видео по обвязке коллектора водяного пола

2.7.3. Опрессовка системы

После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.

Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.

Видео-инструкция по заполнению водяного теплого пола теплоносителем

После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.

Продукция из сшитого полиэтилена

Трубы из сшитого полиэтилена выпускаются двух типов – PEX и PE RT:

Изготавливается из модифицированного полиэтилена. Технология производства труб PEX позволяет получить материал с уникальной устойчивостью к перепадам температуры.

В основе разработки лежит создание так называемого антикислородного барьера, обеспечивающего длительный срок эксплуатации изделия.

На современном рынке отопительного оборудования представлено большое количество продукции с различными техническими данными и параметрами. Поэтому подобрать и сделать систему отопления типа теплые полы трубами из сшитого полиэтилена PEX несложно.

Подкупает и простота монтажа водяного контура. Поэтому в большинстве случаев, когда из полиэтилена делают систему отопления своими руками, используют продукцию с маркировкой PEX.

Труба PE RT

Еще одна разновидность материала, изготовленная на основе полиэтилена. Основным из преимуществ трубы PE RT является возможность укладки контура даже в зимнее время года. Отрицательная температура не влияет на показатели и прочность материала.

Для водяного пола используется диаметр трубы 16 и 20 мм. Труба PE RT хорошо гнется, имеет простой принцип монтажа и собирается не сложнее детского конструктора.

Популярностью также пользуется прокладка водяного пола полипропиленовыми трубами. Недостатком решения является низкая теплопроводность. Но в отличие от изделий из сшитого полиэтилена, пропилен обеспечивает большую надежность соединений. Полипропиленовые трубы для водяного теплого пола имеют специальный армирующий слой.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
