Паровой котел: типы, принцип работы и особенности эксплуатации

Продувка водоуказательных стекол парового котла

Продувку проводят с открытыми кранами, а продувочный остается зафиксированным в закрытом положении.

Работа производится в несколько последовательных этапов:

  • при открытом продувочном – продувка водой и паром;
  • при закрытом водяном – продуваем паром;
  • при открытом водяном – продувка водой и паром;
  • при закрытом паровом – продуваем водой;
  • при открытом паровом – продувка водой и паром;
  • после закрытия продувочного крана ждем, когда вода поднимется до необходимого уровня и появятся ее незначительных колебаний.

Сохраняя правильную очередность процедуры, стекло будет поддерживаться в состоянии высокой температуры, что обеспечит его цельность. Продувка водоуказательных стекол проводится 1-2 раза в неделю или чаще в зависимости от среды и условий эксплуатации.

Загрязнения водяных и паровых кранов влияет на расположение и колебание воды. Он фиксируется в одном положении при загрязнении водяного и поднимается выше положенного, если загрязнен паровой кран.

Часто встречающиеся проблемы, с которыми можно столкнуться:

  • испарение воды или пара через устройство;
  • появление сколов и трещин;
  • потеря обзора из-за недостаточной очистки;
  • прикипание кранов;
  • образование стеклянной крошки на элементах из-за длительной эксплуатации и др.

Следует соблюдать правила продувки, не создавать условий, включающие излишнее охлаждение или сквозняки рядом с водоуказательными колонками. Необходимо учитывать, что показания, которые фиксирует водомерная колонка совпадают с действительным уровнем сразу после прочистки котла и точность данных теряется спустя время.

Преимущества и недостатки парового отопления

Чтобы вы определились, стоим ли вам покупать паровое отопление, давайте подробно разберём всего преимущества и имеющиеся недостатки. Прочитанная информация сможет дать чёткий ответ на поставленный вопрос.

Не большая стоимость всего оборудования играет очень важную роль в принятии решения.

Низкая потеря тепла при работе системы – это позволит снизить денежные затраты на отопления дома.

Очень большая теплоотдача – позволяет за считанные часы полностью прогреть большое помещение и создать комфортную обстановку для жителей дома.

Большой уровень шума от работы системы. Знающие люди осведомлены о том, какой шум создают подобные системы.

Очень высокая температура пара, которая при контакте легко сможет обеспечить ожог.

Коррозия также является существенным недостатком. В результате данного процесса часто трубы начинают течь, тем самым принося неудобства в эксплуатации.

  • ввод в эксплуатацию оборудования, производящего пар, требует разрешения от соответствующих органов контроля;
  • оборудование для генерации пара является источником повышенной опасности. Его сфера применения – промышленное производство.

Ремонт котлов

В случае нарушения герметичности, ремонтируем жаротрубные котлы в такой последовательности:

  1. Изучаем документацию и схемы устройства.
  2. Выполняем поиск проблемного участка и локализуем его.
  3. Проводим зачистку поверхности возле трещины до чистого металла на ширину 15-20 мм.
  4. Выполняем сварочные работы при температуре окружающей среды выше +50С. Применяем электроды толщиной 2,5 мм или 3 мм. Навариваем шов со стороны барабана на 2-4 мм больше, чем от трубы. Направление сварки от середины трещины к краям одновременно с применением двух сварочных аппаратов.
  5. Зачищаем шов до блеска и смотрим на его качество. При необходимости устраняем недоделки: не проваренные участки и раковины.
  6. Проводим испытания котла.

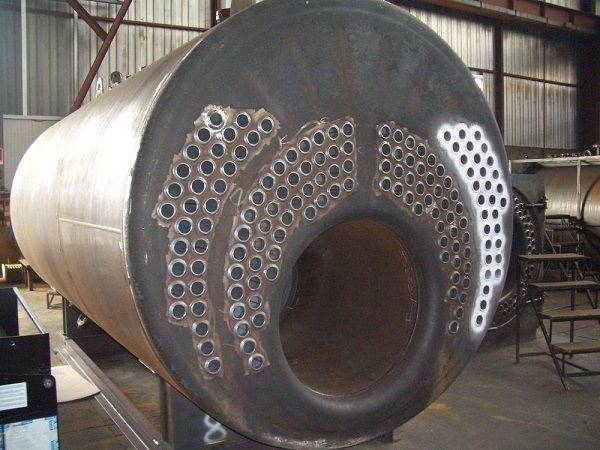

Жаротрубные водогрейные котлы применяют в котельных, для отопления частных домовладений, в промышленности и других сферах Иногда в устройстве жаротрубных котлов из-за неправильной эксплуатации возникает необходимость замены повреждённого участка. Для этих целей применяют газопламенный способ. При этом размеры повреждённой части должны быть не менее 200 мм или диаметра трубы. Сначала локализуют участок, затем вырезают его болгаркой до сохранившегося по толщине и свойствам металла, после чего зачищают и приваривают латку из такой же по составу стали.

Жаротрубные водогрейные котлы применяют в котельных, для отопления частных домовладений, в промышленности и других сферах. Это обусловлено их высокой эффективностью нагрева и экономным расходом топлива, надёжностью и неприхотливостью в эксплуатации. Устройство жаротрубных котлов относительно простое, поэтому их легко можно отремонтировать даже самостоятельно без привлечения специалистов.

Жаротрубные установки

На рисунке представлена конструкция парового котла с жаротрубным трехходовым теплообменником. Трехходовой – это значит, что дымовые газы перед выбросом наружу совершат три хода по трубкам, омываемым водой. Первый ход – это сама камера сгорания, в ней температура наиболее высокая. В ее конце газы меняют направление движения, попадая в трубы второго, а затем и третьего хода. К такому движению продукты горения побуждает работа вентилятора плюс естественная тяга дымовой трубы.

Уровень воды в котловом баке этой конструкции нестабилен, поскольку в процессе нагрева ее часть закипает и в виде пара поступает в аппарат, отделяющий мелкие капли, – сепаратор. Отделение жидкости надо делать обязательно, иначе в паропроводах, ведущих к потребителям, будут возникать гидроудары, результатом станет их разрушение. Недостаток воды в рубашке необходимо постоянно пополнять, для этого задействован питательный насос для парового котла.

Важно!
Особенность любых парогенераторов заключается в том, что в них нельзя подавать холодную воду, минимальную ее температуру каждый производитель указывает индивидуально для своего изделия.

Подогрев питательной воды осуществляется двумя способами:

1. С помощью дополнительного пластинчатого теплообменника, отнимающего для подогрева энергию у производимого пара.

2. Посредством экономайзера, установленного на выходе дымовых газов из агрегата. Экономайзер еще больше понижает температуру продуктов горения, за счет этого подогревая питательную воду. Метод повышает общую эффективность работы генератора на 3-6%.

Составные части конструкции парового котла

Паровой котел это сложный агрегат, в его состав входит основное и вспомогательное оборудование. К числу основного оборудования относится:

  • Топка;
  • Корпус (обечайка) парового котла;
  • Горелка для установок, работающих на газу (устройства нагрева для котлов с топкой – трубы или экраны, электрические тэны;
  • Теплоизоляция;
  • Обшивка;
  • Блок системы управления;
  • Блок системы безопасности;
  • Механические устройства безопасности;
  • Нагнетающие насосы.

Высокие требования безопасности и специфика самого агрегата требует применения в конструкции оборудование самого высокого качества. Так для труб и переходников применяются изделия из жаропрочных сортов стали, а соединение их выполняется специальными электродами, образующими высокопрочный шов.

Теплоизоляция котла состоит из нескольких слоев шамотного кирпича, базальтовой ваты, асбестового полотна. Для соединения частей теплоизоляции используются специальные высокотемпературные составы на основе шамотной глины и синтетических добавок.

Система безопасности парового котла обеспечивается приборами контроля. При проведении наладочных работ каждый датчик, манометр, уровнемерная трубка со стеклом многократно проверяются и калибруются, доводя до максимальной точности показатели приборов.

К числу вспомогательного оборудования парового котла относится:

  • Установка умягчения воды и водоподготовки;
  • Экономайзер;
  • Нагреватель воздуха;
  • Пароперегреватель;
  • Сепаратор – проводит отделение тяжелых водяных капель от мелкодисперсного пара;
  • Деаэратор;
  • Дымосос удаляет продукты горения из корпуса топки.

Вспомогательное оборудование парового котла обеспечивает подготовку воды, очистку воздуха от примесей и пыли, удаление дыма и вредных газов, вторичный нагрев пара перед подачей его в магистраль. Эти устройства позволяют повысить эффективность оборудования и обеспечить максимальную производительность парового котла.

Газо- и водотрубные котлы: отличия

Емкость для образования пара часто собой представляет трубу или несколько труб. Воду в трубах обогревают горячие газы, образовывающиеся при горении топлива. Устройства, в которых газы поднимаются к водяным трубам, называют газотрубными котлами. Схема газотрубного агрегата приведена на рисунке.

Схема газотрубного котла: 1- подвод топлива и воды, 2 — топка, 3 и 4 — жаровые трубы с горячим газом, который выходит дальше через дымотвод (позиции 13 и 14 — дымотвод), 5 — решётка между трубами, 6 — вход воды, выход отмечен цифрой 11 — её выход, стоит еще сказать что на выходе есть устройство чтобы провести измерения количества воды (обозначено цифрой 12), 7 — выход пара, территория его образования обозначено цифрой 10, 8 — паровой сепаратор, 9 — внешняя поверхность ёмкости, в которой течет вода.

Есть прочие конструкции, в которых газ двигается по трубе изнутри ёмкости с водой. В данных устройствах водные ёмкости называют барабанами, а сами устройства — водотрубными паровыми котлами. В зависимости от размещения барабанов с водой, водотрубные котлы делят на горизонтальные, вертикальные, радиальные, и также конфигурации разных направленностей труб. Схема движения воды по водотрубному котлу приведена на рисунке.

Схема водотрубного котла: 1- подвод топлива, 2 — топочная камера, 3 — трубы для движения воды; направление её движения обозначено числами 5,6 и 7, место входа воды — 13, место выхода воды — 11 и место слива — 12, 4 — территория, где вода начинает трансформироваться в пар, 19 — территория, в которых есть и пар, и вода, 18 — территория пара, 8 — перегородки, которые направляют движение воды, 9 — дымотвод и 10 — труба для дыма, 14 — выход пара через сепаратор 15, 16 — внешняя поверхность ёмкости для воды (барабан).

Газо- и водотрубные котлы: сопоставление

Чтобы сравнить газо- и водотрубных котлов приведём конкретные факты:

  1. Размер труб для воды и пара: у газотрубных котлов трубы — больше, у водотрубных — меньше.
  2. Мощность газотрубного котла ограничена давлением 1 МПа, и теплообразующей способностью — до 360 кВт. Связано это с приличным размером труб. В них может возникать большое количество пара и большое давление. Увеличение давления и количества образуемой теплоты просит существенного утолщения стенок. Цена подобного котла с толстыми стенками будет необоснованно высока, экономически не выгодна.
  3. Мощность водотрубного котла — больше, чем газотрубного. Тут применяются трубы малого диаметра. Благодаря этому давление и температура пара могут быть более, чем в газотрубных агрегатах.

Примечание: Водотрубные котлы безопаснее, мощнее, делают большую температуру и допускают существенные перегрузки. Это даёт им преимущество перед газотрубными агрегатами.

Отличия газо- и водотрубных котлов по схеме работы

Емкость, позволяющая создавать пар, обычно выполняется из одной или нескольких труб. Находящая в них вода прогревается за счет разогретых газов, выделяемых в процессе горения топлива. Такая конструкция подразумевает, что газ сам поднимается к заполненным водой трубам, и устройства, работающие по такому принципу, называются газотрубными котлами.

В другом типе котлов газ перемещается по трубе в самой емкости с водой. Емкость в данном случае называется барабаном, а сам котел относится к категории водотрубных. Заполненные водой барабаны могут располагаться горизонтально, вертикально, радиально или же комбинировано, в зависимости от чего выделяют соответствующие виды водотрубных котлов.

Сравнение особенностей рассматриваемых видов котлов позволяет сделать следующие выводы:

  1. Первое отличие – разные размеры используемых труб. Газотрубные устройства оснащаются достаточно большими трубами по сравнению с изделиями, которые используются в водотрубных котлах.
  2. Следующее отличие заключается в разнице мощностей. Предельное значение мощности газотрубных котлов составляет 360 кВт, а максимальное давление не может превышать 1 МПа. Высокое давление и объем пара требуют увеличения толщины стенок устройства, что негативно сказывается на итоговой стоимости котла. Водотрубные котлы такого недостатка лишены – для них вполне могут использоваться тонкие трубы, позволяющие добиться большей температуры и давления по сравнению с газотрубными аналогами.
  3. Водотрубные котлы отличаются не только мощностью и более высокой температурой. К их преимуществам относится еще и возможность выдерживать серьезные перегрузки, что говорит о большей степени безопасности подобных устройств.

Классификация паровых установок

Для классификации паровых установок применяется несколько вариантов шкал и классификаций. Самые распространенные различают агрегаты по назначению, виду используемого теплоносителя и конструкции. Более детальная классификация использует технические особенности конструкции котлов и их назначение в технологическом цикле.

По области применения чаще всего оборудование классифицируется по следующим признакам:

  • Бытовые парогенерирующие установки – применяются для отопления домов, сегодня такие котлы большая редкость. На смену бытовым котлам отопления сегодня приходят водогрейные котлы отопления, они более экономичны и безопасны.
  • Промышленные агрегаты – используются в технологическом цикле производства продукции. Установки этого типа в большинстве своем производят сухой перегретый, применяемый для сушки, дезинфекции, обработки сырья.
  • Паровые энергоустановки – вырабатывают пар, который является основным продуктом для генерации электричества и тепловой энергии;
  • Котлы для утилизации отходов производства – используются в качестве охладителей высокотемпературных отходов металлургического и химического производства.

По потребляемым энергоносителям паровые котлы могут подразделяться на использующие:

  • Газ;
  • Каменный уголь;
  • Электроэнергию;
  • Жидкие углеводороды;
  • Горючее растительного происхождения.

В промышленных установках используется два основных вида конструкций установок:

  • Водотрубные паровые установки;
  • Газотурбинные котлы.

Водотрубные котлы имеют преимущество перед газотурбинным, у них выше КПД. У этого типа паровых котлов выше производительность, они вырабатывают больше пара, и они обладают высокой скоростью нагрева воды. Принцип работы парового котла этого типа заключается в нагреве воды в трубах небольшого диаметра, они заполняются водой, а в пространстве между ними горит топливо. Таким образом, получается, что суммарная наружная поверхность обеспечивает большую площадь нагрева небольшого количества находящейся в ней. Большая поверхность нагрева дает возможность увеличить скорость образования пара, что делает этот вид паровых агрегатов максимально эффективными.

Водотрубные котлы бывают:

  • Прямоточными;
  • Барабанными.

Первые, обеспечивают высокую скорость парообразования. Вода, проходя по трубам, нагревается, преобразуется в пар и покидает контур котла.

Барабанные агрегаты делятся на паровые котлы горизонтального и вертикального расположения. Эти устройства более рационально распределяют процесс подготовки пара – барабан, применяемый в конструкции, позволяет собирать пар, отделять конденсат и вновь отправлять его в зону нагрева. Барабанные паровые котлы, имеющие несколько барабанов, производят высокотемпературный, сухой пар высокого давления.

Принцип работы газотурбинной паровой установки заключается в нагреве воды в контуре вокруг топки. По своей конструкции, газотрубный агрегат представляет собой объемный сосуд, через который проходят трубы большого диаметра. При сжигании топлива в полостях этих труб происходит нагрев воды и образование пара. На такой схеме построена и установка утилизации промышленных газов. Высокотемпературные газы пропускаются через трубы и отдают тепло нагревающейся воде. Эти агрегаты, по сути, являются котлами-утилизаторами, что устанавливаются на промышленных предприятиях.

Этот вид оборудования, к сожалению, имеет и существенный недостаток – они содержат большой объем пара под высоким давлением. Поэтому для контроля работы этого вида оборудования применяется высокоточные системы безопасности, а толщина стенок труб подбирается так, чтобы выдерживать давление в 10 кгс/см2.

Если брать производительность установок, то они разделяются на агрегаты малой, средней, большой мощности.

В зависимости от конструкции эти агрегаты делятся на:

  • Установки производящие насыщенный пар;
  • Агрегаты производящие перегретый водяной пар.

Насыщенный пар подается в систему при температуре 100 градусов Цельсия. Он быстро охлаждается и переходит в жидкое состояние, поэтому его применение ограничено в основном бытовыми установками и технологическими циклами, где требуется именно такой густой водяной пар. Давление в таких системах редко доходит до 100 Кпа.

Для отопления, генерации электричества и использования в качестве средства дезинфекции и в силовых установках используется перегретый водяной пар. Он практически не содержит крупных водяных капель, они отсеиваются в сепараторе, да и температура нагрева составляет 500 градусов.

Область использования

Подчеркивают три ключевые сфере использования паровых котлов:

  1. Системы отопления. Пар находится в роли энергоносителя.
  2. Энергетика. Промышленные паровые машины, или, как называют их еще по другому, парогенераторы, применяются для получения электроэнергии.
  3. Промышленность. Пар в промышленности применяют не только для обогревания «рубашек» аппаратов и трубо-проводов, но и для изменения энергии тепла в механическую и перемещения ТС.

Домашние паровые котлы используются для отапливания жилищных помещений. Обычными словами, их задача находится в подогреве воды и движении пара по трубопроводу. Систему такого рода часто обустраивают одновременно со стационарной печью или котлом. В большинстве случаев приборы для домашнего применения вырабатывают сочный не перегретый пар, которого более чем достаточно с целью решения возложенных на них задач.

В промышленности пар перегревают – продолжают согревать после испарения с целью намного больше увеличить температуру. К данным установкам требования предъявляют особые по качествам, так как во время перегрева пара емкость рискует разразиться. Перегретый пар, получившийся из котла, может идти на образование электричества или механическое движение.

Переменный ток при помощи пара образуется так. Испаряясь, пар проникает в турбину, где он, благодаря плотному потоку вращает вал. Подобным образом, тепловая энергия переходит в механическую, а та, со своей стороны, преобразовывается в электрическую. Так работают турбины электростанций.

Вращение вала, которое появляется при испарении значимых количеств перегретого пара, может передаваться конкретно на мотор и колеса. Так в движение приводится паровой транспорт. В качестве востребованных примеров работы парового мотора можно привести парогенератор паровоза либо же судовой паровой котел. Рабочий принцип последних очень прост: при сжигании угля образуется тепло, которое нагревает воду и образовывает пар. Ну а пар, со своей стороны, вращает колеса, или в случае с судном, винты.

Подбор оптимальной схемы отопления

Для обогрева жилища чаще всего используются следующие схемы, как установить котел отопления в частном доме:

  • Однотрубные. Один коллектор обеспечивает все радиаторы. Он играет роль и подачи, и обратки, так как прокладывается замкнутым контуром рядом со всеми батареями.
  • Двухтрубная. В этом случае применяется отдельная обратка и подача.

Чтобы выбрать наиболее оптимальную схему установки котла отопления в частном доме, рекомендуется проконсультироваться со специалистом. Однако в любом случае, двухтрубная система является более прогрессивным решением вопроса какая схема отопления лучше для частного дома. Хотя на первый взгляд может показаться, что однотрубная система позволяет сэкономить на материале, однако практика показывает, что такие системы и дороже, и сложнее.

Важно понимать, что внутри однотрубной системы остывание воды происходит намного быстрее: в результате более дальние радиаторы приходится оснащать большим числом секций. Также у раздающего коллектора должен быть достаточный диаметр, превосходящий линии двухтрубной разводки

Кроме того, в данной схеме существует серьезное затруднение при организации автоматического управления из-за влияния радиаторов друг на друга.

Небольшие строения типа дач, где число радиаторов не превышает 5, можно без опасения оснащать однотрубной горизонтальной схемой системы отопления частного дома своими руками (ее еще называют «ленинградкой»). Если число батарей увеличить, будут наблюдаться сбои в ее функционировании. Еще одно применение подобной развязки – однотрубные вертикальные стояки в двухэтажных коттеджах. Подобные схемы встречаются довольно часто и работают без сбоев.

Двухтрубная развязка обеспечивает доставку на все батареи теплоносителя одинаковой температуры. Это позволяет отказаться от наращивания секций. Наличие подающей и обратной трубы создает оптимальные условия для внедрения автоматического управления радиаторами, для чего используются термостатические вентили. В этом случае можно брать трубы меньшего диаметра и более простые схемы.

Какие бывают схемы отопления частного дома двухтрубного типа:

  • Тупиковыми. В этом случае трубопровод состоит из отдельных ветвей, внутри которых используется встречное движение теплоносителя.
  • Попутными двухтрубными. Здесь обратка выполняет роль продолжения подачи, что обеспечивает кольцевое движение теплоносителя внутри схемы.
  • Лучевыми. Наиболее дорогостоящие схемы, где каждый радиатор имеет отдельно проложенную скрытым способом (в полу) линию от коллектора.

Если при укладке горизонтальных магистралей большого диаметра использовать уклон 3-5 мм/м, то будет достигнут гравитационный способ работы системы, и циркуляционные насосы можно не применять. Благодаря этому достигается полная энергетическая независимость системы. Этот принцип можно применять как однотрубных, так и двухтрубных схемах: главное – создать условия для самотечной циркуляции теплоносителя.

В открытых отопительных системах потребуется наличие в самой верхней точке расширительного бака: такой подход является обязательным при обустройстве самотечных контуров. Однако обратная труба рядом с котлом может быть оснащена мембранным расширителем, что позволит сделать систему закрытой, работающей в условиях избыточного давления. Такой подход считается более современным, и чаще всего используется в системах принудительного типа.

Особого упоминания при исследовании, какую схему отопления выбрать для частного дома, заслуживают теплые полы. Стоит такая система довольно дорого, так как требует укладки в стяжку нескольких сотен метров трубопровода: это позволяет обеспечить каждую комнату отдельным нагревающим водяным контуром. Трубы коммутируются на распределительном коллекторе, который имеет смесительный узел и собственный циркуляционный насос. В результате помещения прогреваются очень равномерно и экономично, в комфортной для людей форме. Подобный тип отопления может применяться в различных жилых помещениях.

Паровые котлы твердотопливные от производителя

ДОСТАВИМ ПО РФ И СНГ! СДЕЛАЕМ МОНТАЖ И ПНР!

Заказать из наличия

Преимущества твердотопливных паровых котлов «Ural-Power»:

  • Возможно исполнение из нержавеющей стали.
  • Цена ниже зарубежных аналогов.
  • Поставка из наличия.
  • Выезд специалистов на монтаж и ПНР по России и СНГ.
  • Вырабатывает насыщенный и перегретый пар от 110°C до 215°C и давлением от 0,7 кгс/см² до 16 кгс/см².
  • Автоматизированная работа без постоянного присутствия обслуживающего персонала.
  • Низкий расход топлива — снижение себестоимости продукции.
  • Компактный размер и вес.
  • Быстрое получение пара через 20-30 минут после пуска.
  • Широкий диапазон температур питательной воды – от 5°C до 100°C.
  • Высокий КПД до 90% (в зависимости от вида топлива).
  • Регулировка параметров вырабатываемого пара.
  • Подключение паровой установки в течение 1 дня.
  • Установка резервных питательных насосов.
  • В конструкции предусмотрена продувка.
  • Срок эксплуатации не менее 10 лет.
  • Сертифицированы в РФ и СНГ, имеют положительное заключение экспертизы Промышленной безопасности.
  • Дополнительно: экономайзер, деаэратор, пароперегреватель, автоматическая продувка, водоподготовка, возврат конденсата, ЗИП в наличии на складе в России.

Предложение за 11 минут

Также производим паровые котлы на любом виде топлива:

  • паровые котлы на газе;
  • паровые котлы на дизеле;
  • паровые котлы на мазуте.

Сферы применения промышленных паровых котлов «Ural-Power».

1. Паровые котлы для пищевой промышленности: молочные комбинаты и молокозаводы, пивоварни и пивзаводы, сыроварни, маслозаводы (производство жиров), мясокомбинаты, рыбокомбинаты и рыбные заводы, консервные заводы.

2. Паровые котлы для сельского хозяйства: агрохолдинги, грибные заводы.

3. Паровые котлы для производства стройматериалов: ЖБИ заводы и бетонные заводы, битумные заводы, асфальтовые заводы.

4. Паровые котлы для деревообрабатывающей и целлюлозно-бумажной промышленности: деревообработка, производство картона и картонные заводы, целлюлозные комбинаты и целлюлозно-бумажные комбинаты, производство гофрокартона, производство фанеры и фанерные заводы.

5. Паровые котлы для нефтегазовой промышленности: промывка цистерн, промывка скважин, промывка оборудования.

6. Паровые котлы для легкой промышленности: швейные фабрики и швейные цеха, текстильные фабрики и текстильные заводы, кожзаводы.

Самым распространенным для перечисленных сфер является промышленный газовый паровой котел и промышленный паровой котел на дизеле.

Паровые котлы по своему назначению делятся на:

  • Промышленные паровые котлы — вырабатывают насыщенный пар для технологических нужд.
  • Энергетические паровые котлы, вырабатывающие перегретый пар, используемый в паровых турбинах для выработки электрической энергии. Подобные котлы используются на ТЭС и ТЭЦ в связке с турбогенераторами. Такая связка называется турбоагрегатом.

Паровые установки для паровых котельных, производятся в виде модульных паровых котельных и мобильных передвижных паровых установок. В модульные паровые котельные устанавливаются паровые котлы собственного производства или аналоги по желанию Заказчика. Паровая котельная установка поставляется заказчику в полной заводской готовности в виде утеплённого блок-модуля, в котором смонтировано всё необходимое котельное паровое оборудование. Цены на паровые котлы могут отличаться и зависят от технических характеристик, комплектации и вспомогательного оборудования.

Купить паровой котел или паровую котельную в ]«Уральская энергетика» можно с помощью бесплатной консультации наших специалистов по телефону или через форму обратной связи.

Консультация и подбор характеристик

Устройство

Паровые котлы представляют собой емкость, в которой вода нагревается и образует пар. Обычно они выполняются в виде труб, различных размеров. Кроме трубы с водой, котел всегда имеет камеру для сгорания топлива (топку). Ее конструкция может варьироваться в зависимости от типа применяемого топлива. Если это дрова, или твердый уголь, то в нижней части топки устанавливается колосниковая решетка, на которую укладывают топливо. С нижней части колосников, в топочную камеру поступает воздух. А вверху топки обустраивают дымоход, который необходим для эффективной тяги – циркуляции воздуха и горения топлива.

Принцип работы паровых котлов на твердом топливе несколько отличается от устройств, в которых в качестве теплоносителя использован жидкий или газообразный материал. Во втором случае, топочная камера предполагает горелку, которая работает подобно горелкам бытовой газовой печи. Для циркуляции воздуха также используют колосниковую решетку и дымоход, ведь в независимости от вида топлива, воздух является важнейшим условием горения.

Горючий газ, полученный от сгорания топлива, поднимается к емкости с водой. Он отдает воде свое тепло и выходит через дымоход в атмосферу. Когда вода нагревается до температуры кипения, она начинает испаряться. Стоит отметить, что вода испаряется и ранее, но не в таких количествах и не с такой температурой пара. Испарившийся пар самостоятельно поступает в трубы. Таким образом, циркуляция пара и смена агрегатных состояний воды происходит естественным образом. Принцип работы парового котла с естественной циркуляцией предполагает минимальное вмешательство человека. Все, что нужно сделать оператору, это обеспечить стабильный нагрев воды и проконтролировать процесс с помощью специальных устройств.

В случае с электрическими котлами подогрев воды происходит проще. Она нагревается с помощью нагревательных элементов типа ТЭНов или выступает в роли проводника и нагревается по закону Джоуля-Ленца.

СОВРЕМЕННЫЕ БЛОЧНО-ТРАНСПОРТИРУЕМЫЕ КОТЛЫ

Во время Второй мировой войны возник огромный спрос на мощные, компактные модульные парогенераторы, простые в эксплуатации и техническом обслуживании, для использования вооруженными силами на суше и на море. Дальнейшее развитие в этом направлении привело к созданию компактных блочно-транспортируемых автоматизированных агрегатов, полностью оборудованных всей контрольно-измерительной аппаратурой и готовых к пуску сразу же, как только после доставки на место к ним будут подключены вода, электроэнергия, топливоподводы и дымоходы. В настоящее время промышленность выпускает такие модули тепловой мощностью до нескольких тысяч киловатт с рабочим давлением до 9 МПа. Они поставляются полностью собранными на опорной раме или плите из конструкционной стали с равномерным распределением веса и допускают стационарную установку на обычном промышленном полу или на постаменте.

Лучшие Российские производители

Среди российских производителей стоит выделить несколько предприятий:

  1. Борисоглебский котельно-механический завод. Предприятие выпускает жаротрубное оборудование, работающее на твёрдом, жидком топливе и газе. Оборудование комплектуется горелками и системами автоматического управления, безопасности. Приборы собственного производства. Котлы имеют трехступенчатое регулирование мощности, позволяющее обеспечить автономный режим эксплуатации.
  2. Промышленная группа «Генерация» (г. Березовский, Свердловская обл.). Линейка жаротрубных котлов состоит из оборудования производительностью от 1 до 2,5 тонн/ч. Данное оборудование служит для производства пара низкого давления в промышленности. Схема котлов – трёхходовая. В комплектацию входят горелки, которые выполняются в двух вариантах: автоматизированные однотопливные и двухтопливные. Достоинствами агрегатов выступает высокий КПД – до 91%, простая конструкция, высокая ремонтоспособность.
  3. АО «Завод котельного оборудования» (Белгородская область, Алексеевский район, г. Алексеевка). Предприятие выпускает жаротрубные котлы с высоким коэффициентом полезного действия. Паровые оборудование работает по трехходовой схеме. Котлы отличаются производятся в широком ассортименте с производством пара от 2 до 25 т/ч, и давлением до 25 бар.
  4. Российский завод энергетического машиностроения АО «Поликрафт энергомаш». Завод выпускает котлы паропроизводительностью от 0,5 до 5,0 тонн/ч, имеют 11 типоразмеров и работают на газообразном и дизельном топливе. Оборудование оснащено защитной автоматикой.
  5. АО «Шебекинский машиностроительный завод» (г. Шебекино, Белгородская обл.) изготавливает паровые жаротрубные котлы марок КП и КПа производительностью пара от 1 до 4 тонн/ч. Среди достоинств: спиральный турбулизатор, футеровка передней крышки огнеупорным бетоном. Котлы соответствуют требованиям Ростехнадзора.

Плюсы и минусы

Паровой обогрев является эффективным как для больших, так и для малогабаритных помещений. Температура воздуха в комнате повышается очень быстро. Это является несомненным достоинством. Схему магистрали можно не усложнять установкой радиаторов: достаточно будет труб, по которым идёт горячий пар.

  • Паровое отопление можно устанавливать в дачных и зимних домиках. Если нет необходимости в обогреве, то котёл просто отключают. Магистраль не разморозится.
  • Привлекает стоимость установки обогрева, простота в обслуживании и эксплуатации.
  • Если есть возможность подключиться к центральной газовой магистрали, то приобретают газовый котёл, что сэкономит финансы хозяина дома.

Несмотря на преимущества, которые присущи паровому отоплению, у него имеются и недостатки. Всегда присутствует риск аварийной ситуации. Если подобрать неправильное оборудование или некачественно провести монтаж магистрали, то пар под давлением может прорвать трубу или радиатор.

Домочадцы или животные могут получить сильные ожоги. Для установки оборудования всегда обращаются к специалистам, чтобы миновать внештатных ситуаций.

Принцип работы

Функционирование парового котлового оборудования любого типа — одинаково по своему принципу, сравнимому с системой, представленной сообщающимися сосудами. Нагретая пароводяная смесь обладает меньшей плотностью, по сравнению с холодной водой.

И именно такой температурной разницей обусловлено стабильное выталкивание пароводяной смеси по направлению к верхней части устройства, где посредством сепаратора происходит отделение пара от жидкости.

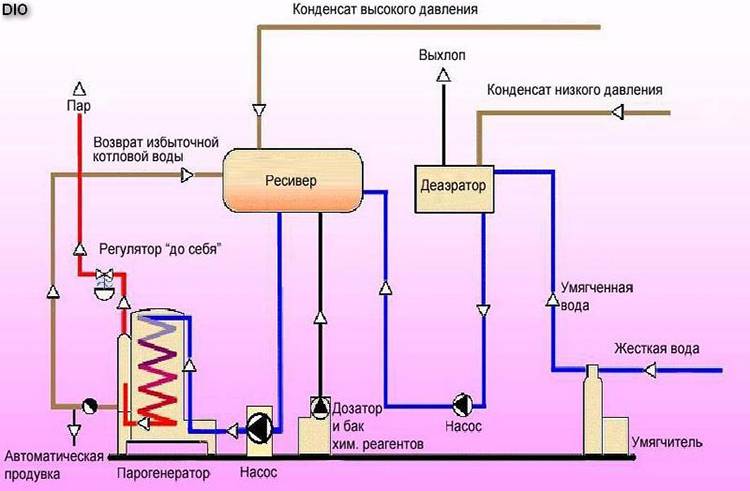

Принцип действия парового котла

Паровые котлы являются устройствами повышенной опасности, что обусловлено избыточным паровым давлением, способным стать причиной взрыва котлового оборудования.

Кроме всего прочего, высокий температурный режим и наличие открытого огня, часто провоцируют возгорание, поэтому безопасность эксплуатации обеспечивается высокотехнологичными жаропрочными материалами и обязательным наличием системы контроля.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
