Отопительный котел на отработке — что это?

Типы конструкций на отработке

В зависимости от области применения, котлы, использующие в качестве топлива отработанное масло, можно разделить на три группы:

  • бытовые печи;
  • водонагревательные агрегаты;
  • отопительные котлы.

Бытовые печи устанавливают в помещениях, которые по ряду причин нельзя оборудовать водяным отоплением. Эти агрегаты характеризуются пониженным расходом топлива, а их конструкция обеспечивает наиболее полное сгорание масла. Бытовое оборудование является практически бездымным. Кроме того, печи нередко оборудуют системами очистки выбросов, что повышает безопасность их эксплуатации. Главное преимущество агрегатов этого типа — в их мобильности. Небольшие размеры позволяют легко транспортировать печь и установить её в небольшом помещении

Немаловажно и то, что устройство при необходимости можно легко дооснастить водяным контуром или площадкой для приготовления пищи

Бытовая масляная печь

Водонагревательные агрегаты на уровне модуля для дожигания газов имеют специальную платформу, на которую опирается ёмкость с водой. Её тороидальная форма даёт дополнительное преимущество, поскольку нагрев осуществляется как снизу, так и со стороны дымового канала, который проходит внутри бака. Для автономной подачи воды на входе в бойлер монтируют небольшой водяной насос. Благодаря высокой температуре, нагреть воду можно гораздо быстрее, чем в заводских водонагревателях. Например, 100 литровый бак набирает температуру от 20 °C до 65 °C примерно за два часа, в то время как электрическому или газовому прибору потребуется в два раза больше времени. Если же говорить о стоимости условного литра горячей воды, то при использовании отработки затраты уменьшаются в 20–25 раз.

Ёмкость, установленная на уровне зоны дожигания, превращает печь на отработке в мощный водонагреватель

Отопительные котлы используются для подключения к водяным системам обогрева, поэтому оборудуются устройствами дожигания отработанных газов, фильтрами и устройствами безопасности. Несмотря на все меры предосторожности, оборудование для отопления отработанным маслом рекомендуется устанавливать в отдельных помещениях или пристройках. Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива

Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс

Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива. Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс.

Котёл с водяным контуром спирального типа обеспечит работу отопительной системы загородного дома

Рекомендации по монтажу

Установка отопительного прибора на отработке почти не отличается от монтажа отопительного оборудования остального типа.

Есть существенный плюс, из-за присутствия турбонаддува и сгоранию без присутствия дыма, дымоотвод не нужно поднимать высоко. Допустимая высота может составлять четыре метра.

Отопительное оборудование и незаизолированные стальные дымоотводы должны находиться в удаленности полуметра от воспламеняющихся стен и предметов сооружения из дерева. Минимальное расстояние от невоспламенимых объектов — 100 мм.

Выход через наружную стенку и всю поверхностную часть газохода делайте из теплоизоляционной трубы. Но в противном случае появится конденсация и пепел.

Обязательно монтируйте на подающем отопительном патрубке систему безопасности.

В техническом помещении, проведите систему вентиляции и мощные вытяжки для выведения запаха. Наддув воздушных потоков для обеспечения процесса сгорания нужно обеспечить извне.

Монтируйте на нагнетатель регулировку оборотов, а на трубу подачи отработки специальный вентиль. Это создаст возможность ручного управления отопительным прибором.

Запорная арматура устанавливается на трубопроводы однозначно.

Установите простейшую систему автомат аварийного отключения. Монтируйте на магистраль заброса топливного материала термодатчик.

Чтобы компрессор и вентилятор прекращали работу в автоматическом режиме, в случае перегрева системы отопления.

Заметка. Если масло льется самотеком необходимо монтировать на основную линию подачи масла, отсекающий электроклапан. Если произойдет автоматическое отключение аварийного типа, прибор сам не включится без системы автозапуска.

Необходимо предусмотреть работу оборудования в случае отключения электроэнергии. Вентилятор с авто, который имеет напряжение 12 В., следует подключить к аккумулятору.

Для оставшегося оборудования устанавливается блок бесперебойного электропитания.

Поступление отработанного материала в котел следует сделать самотеком. Для этого на стену монтировать емкость, из которой масло будет вытекать.

За такой схемой подачи топливного материала необходимо присматривать. Емкость постепенно освобождается от отработки, масло течет медленнее, процесс сгорания становится слабее.

Чтобы сделать данный процесс контролируемым, купите компрессор, например от мотоцикла, и монтируйте в емкость.

Общие сведения

Котел работающий на отработанном масле

Постоянный рост цен на известные виды топлива — уголь, дрова, электричество, дизельное топливо, газ – послужил причиной сначала появления котлов на отработанном масле, а в последнее время все больше растущей их популярности. Цена этих агрегатов в промышленном исполнении примерно, как и у обычного газового котла, но эксплуатация его значительно дешевле.

Приобрести котел на отработке довольно просто — почти в любой торговой точке стройматериалов или можно заказать индивидуальное исполнение на специализированном предприятии. При желании существенно сэкономить можно сделать  устройство на отработанном масле самостоятельно дома – конструкция его проста, и особых знаний и усилий изготовление не потребует. Необходимые материалы и дополнительное оборудование для котла обойдутся недорого.

Универсальность котлов допускает их использование для водяного и воздушного отопления в любой области жизнедеятельности человека. Агрегат отопления на отработке в стандартном исполнении можно установить в жилом помещении. Степень автономности этих современных устройств достаточно высокая, и они совершенно безопасны – при их производстве применяют последние технические разработки.

Эксплуатация  котлов максимально комфортна — отсутствуют неприятные запахи, характерные для подобного оборудования,  при работе они не причиняют каких-либо неудобств. Это оборудование легко смогут использовать даже те потребители, которые плохо знакомы с аналогичными устройствами — котел отличает высокая степень автоматизма. Несложная эксплуатация обусловлена простотой конструкции, а установка не потребует больших усилий или значительного времени и выполняется в короткие сроки даже самостоятельно.

Процесс сжигания масла в таком котле не сопровождается чадным дымом и газом, так как масло сгорает практически на 100%, и в избытке выделяется углекислый газ. Благодаря тому, что топливом для устройства на отработке служат фактические отходы (отработанное масло), окупается такой агрегат буквально за несколько лет.

Самые популярные котлы промышленного производства — отечественные и из Финляндии. Это связано с тем, что отечественные являются первыми по надежности, а из Финляндии — самые экономичные. Российские агрегаты на отработанном масле выпускаются большей частью в Воронеже. Приблизительно 10 других частных предприятий занимаются самостоятельной разработкой и производством таких котлов. Малая часть предприятий имеет государственный сертификат на такую деятельность, а остальные работают без него.

Правила эксплуатации

При использовании отопительного котла, работающего на отработанном масле, необходимо соблюдать определенные правила. В противном случае, может возникнуть загазованность помещения или даже возгорание.

Основные правила при пользовании котлом следующие:

  • Работающий аппарат запрещается оставлять без присмотра;;
  • Когда котел включен, в него нельзя добавлять горючее;
  • В котле подобной конструкции можно сжигать исключительно отработанное масло, он не приспособлен для использования других видов топлива;
  • Нужно следить за тем, чтобы на поверхность раскаленного котла не попадала вода, иначе из-за резкого остывания он может попросту лопнуть;
  • У работающего котла отверстие горелки должно быть всегда открыто;
  • Горючие и легковоспламеняющиеся вещества возле котла держать категорически запрещено;
  • При включенном котле заслонку не закрывают, иначе весь угарный газ пойдет в помещение.

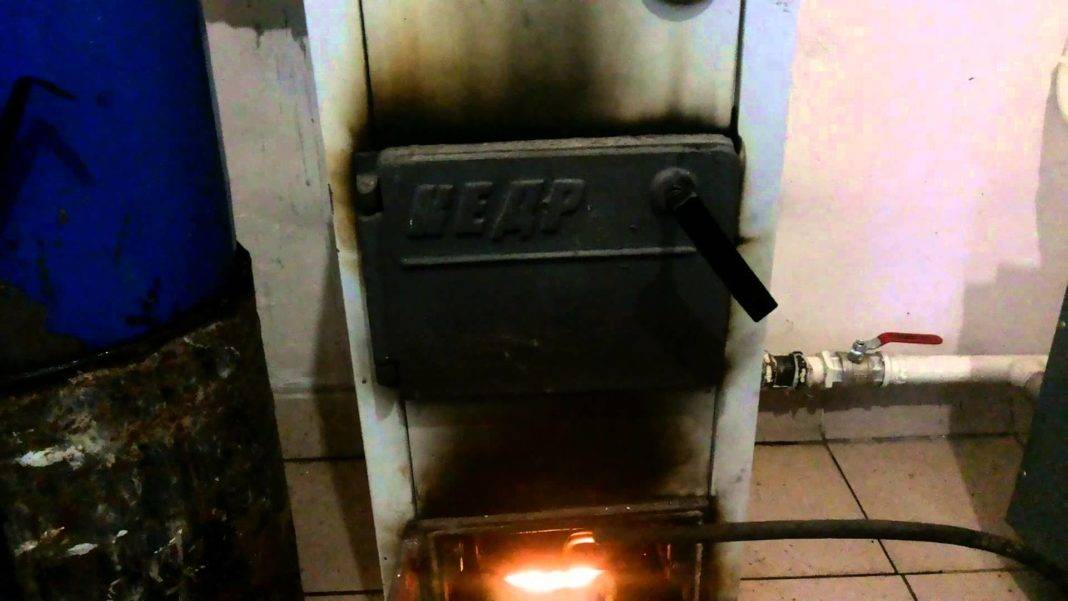

У работающего котла отверстие горелки должно быть всегда открыто

Как сделать капельную подачу и избежать перелива

Самая большая проблема при реализации агрегатов с плазменной чашей  – обеспечение капельной подачи топлива. Для начала нужно обеспечить достаточный уровень фильтрации. Для этого на конец трубки, опущенной в отработку, надевают автомобильный масляный фильтр полной фильтрации (не частичной).

Фильтр этот нужно будет менять как минимум, раз в месяц, а вообще частота его замены зависит от качества топлива и количества в ней примесей. Если  в качестве топливопровода используете шланг, со стыковкой фильтра могут возникнуть проблемы. На фильтре имеется металлическая резьба, которую в случае с шлангом накручивать некуда. Как вариант – можно найти кусок маслостойкого шланга нужного диаметра, надеть его на фильтр, а потом через штуцер соединить с основным шлангом.

Принцип организации капельной подачи топлива в чашу

Далее может возникнуть проблема с топливным насосом. Подобрать его несложно, но как добиться того, чтобы он подавал только нужное количество масла, если его производительность не регулируется? На рисунке справа продемонстрирована конструкция из двух тройников, ниппеля и штуцеров.

Собрав ее вы добьетесь того, что в шланге в каждый момент времени будет находится столько масла, сколько помещается в этом узле, а излишки стекать будут обратно в бак. Эта схема – аналог фабричной защиты от перелива.

Для обеспечения капельной подачи можно использовать фрагмент медицинской капельницы с регулятором. Его натягивают на нижний штуцер. Колесиком регулируют частоту капель.

Топлива должно быть столько, чтобы горело оно устойчиво и не чадило. Для нормальной текучести отработка должна иметь температуру порядка 10-20оС. При каждом изменении температуры, и при использовании/доливе другого топлива, приходится подбирать частоту капель. Иначе масло сильно горит, или гаснет. Причем оба варианта нас не устраивают.

Подавать масло напрямую от капельницы в печь не получится. Сначала капли топлива попадают в воронку, которая соединена с топливопроводом, подающим горючее в раскаленную тарелку.

Если вокруг корпуса такой печи устроить водяную рубашку – получите печь на отработанном масле с водяным контуром, а куда подавать нагретую воду — на водяное отопление или в душ — дело ваше.  Можно в верхнюю часть топки встроить теплообменник (например, кусок трубы изогнутый в виде буквы U). К нему подсоединить выносной бак для обеспечения горячей водой. Второй вариант — подключить трубы, ведущие к отопительной системе. Но в этом случае потребуется насос, который будет обеспечивать циркуляцию воды в системе.

Можно использовать также теплообменник на дымовой трубе. Он может быть заводского или кустарного изготовления.

Правила безопасности

При использовании отработанного масла для отопления рекомендуется соблюдать правила безопасности:

  • нельзя располагать источник рядом со стенами, отделанными легковоспламеняющимися материалами;
  • запрещено использовать для розжига масла легковоспламеняющиеся средства, поскольку это приведет к воспламенению и как следствие — случится пожар;
  • агрегат не ставят на пол, застеленный линолеумом, ковром или другим покрытием;
  • печь нельзя тушить, поэтому перед ее использованием, точно высчитывается время работы и количество горючего;
  • нельзя, чтобы в масле присутствовала вода, тосол и любая другая жидкость.

Отработанное масло — самый дешевый вид топлива. Этим и объясняется повышенный спрос на этот продукт.

Чем отличается

Если говорить о печах на отработке промышленного изготовления, то отличий принципиальных нет. Все также как и в агрегатах на дизельном топливе: горючее под давлением подается на форсунку, полученные мелкие капли перемешиваются с воздухом и поджигаются расположенным перед горелкой электродом.

Важная особенность: распыляется отработанное топливо только предварительно разогретое (в котлах на обычном жидком топливе эта ступень не обязательна). Основная разница заключается горелке: она имеет особое строение. Для полного дожига всех «тяжелых» битуминозных составляющих, находящихся использованном масле, к горелке приделывают дополнительную камеру дожига, закрытую дополнительно кожухом с теплоизоляцией. Делают это для достижения более высоких температур, при которых и происходит полное разложение всех составляющих топлива. Понятное дело: такое оборудование стоит дороже.

Горелка на отработанном масле снабжается дополнительным кожухом с теплоизоляцией для полного дожига «тяжелых» составляющих

Кроме особенностей горелки имеются конструктивные изменения самого котла. Для повышения эффективности используется двух и трехходовой теплообменник, то есть воздух трижды или дважды проходит по разогретым трубам, в которых нагревается.

Теплообменник в котлах на отработке делается двух или трех ходовой

Отличается также количество, расположение и диаметр дымогарных труб. Они могут располагаться по периметру, могут быть локализованы над топкой или вверху и по бокам. Основное отличие котлов на отработанном масле – это больший диаметр труб теплообменника и отсутствие в них турбуляторов.

У котлов на отработанном масле отличается также диаметр дымогарных труб

Отличий в материале нет. Котлы и на отработке, и на дизтопливе могут быть из стали или чугуна. Из таких же материалов могут быть выполнены дымогарные трубы. Есть еще разница в конструкции дверец: так как при работе на использованном масле собирается больше сажи, конструкция таких водогрейных котлов предусматривает свободный доступ как спереди к топке, так и сзади к дымоходному выходу. Чтобы можно было их очистить,  есть свободный доступ и к тыльной стороне дымогарных труб. Все это дает возможность легко счищать сажу и гарь.

Если вы решите оборудовать котел на жидком топливе горелкой для отработки, вам придется каким-то образом решать проблему чистки: лючок в них небольшой, что сильно ограничивает доступ.

Можно ли заливать в котел на жидком топливе отработку? В принципе можно. Но недолго: самое большее через пару дней придется менять горелку. Хуже будет, если замене подлежит автоматика, а то и вся система в целом. Это происходит из-за неполного сгорания топлива. Кроме того закоптиться помещение, забьется дымоход. И это не считая вредных веществ в воздухе, которыми вы надышитесь вдоволь. Так что лучше не нужно. Если не хотите покупать заводской котел на отработке, можно сделать его самостоятельно.

Возможно, вам будет интересно прочитать о типах котлов на твердом топливе.

Как сделать котел на отработанном масле своими руками

Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и  сварочными навыками.

Инструменты и материалы

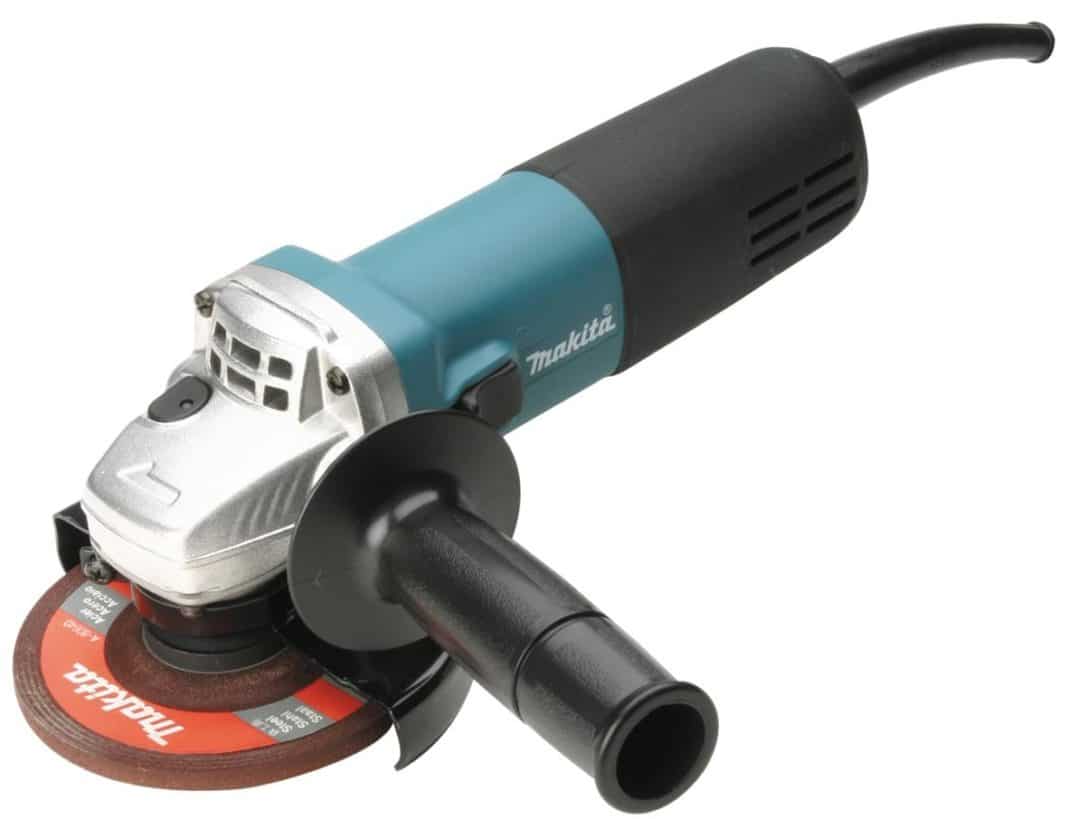

Чтобы изготовить котел своими руками требуются такие приспособления:

  • болгарка;
  • сварочный аппарат;
  • молоток.

Для изготовления котла на отработанном масле своими руками не забудьте болгарку

В качестве материала для отопительной конструкции необходимо приобрести:

  • огнеупорное асбестовое полотно;
  • герметик термостойкий;
  • стальной лист толщиной 4 миллиметра;
  • металлическая труба с сечением 20 и 50 сантиметров;
  • компрессор;
  • вентиляционную трубу;
  • сгоны;
  • болты;
  • стальные переходники;
  • углы полудюймовые;
  • тройники;
  • арматуру сечением 8 миллиметров;
  • насос;
  • бачок расширительный.

Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.

Процесс изготовления

Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.

Изготовление такого отопительного устройства состоит из таких этапов:

  1. Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
  2. Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
  3. В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
  4. Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
  5. Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
  6. Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
  7. В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
  8. В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
  9. Сверху к конструкции крепится дымоход.

Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.

Сооружение более мощного котла

Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.

Последующий процесс изготовления отопительного прибора имеет некоторые особенности:

  1. В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
  2. Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
  3. Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.

Котел на отработанном масле своими руками

Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки.  Соорудить ее можно самостоятельно:

  • уголки размером половину дюйма соединяются за счет сгонов и тройников;
  • на маслопровод закрепляется штуцер с помощью переходников;
  • все соединения предварительно обрабатываются герметиком;
  • из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле;
  • для установки горелки используются две разного размера пластины из стали;
  • внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой;
  • горелка вставляется в предназначенный для нее корпус;
  • после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста;
  • большая пластина монтируется в качестве крепежной накладки;
  • в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно;
  • две подготовленные пластины соединяются с помощью болтов.

Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.

Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.

Чем хорош котел на отработке?

Автономное отопление на отработке имеет множество преимуществ:

  • Дешевое, практически даровое топливо. В качестве которого может выступать трансмиссионное, минеральное, синтетическое масло или их смесь в любой пропорции.
  • Невысокая стоимость конструкции, позволяющая окупить ее за один сезон использования.
  • Экологическая чистота устройства. Масло сгорает практически полностью, не образуя токсичных отходов.
  • Возможность быстрого прогрева помещения и поддержания в нем комфортной температуры за счет использования принудительной конвекции.
  • Простота конструкции, использующая минимум деталей, что снижает опасность поломки прибора и выхода его из строя.

Ну и конечно же, еще один неоспоримы плюс — это возможность самостоятельного изготовления оборудования.

Котел, работающий на отработанном масле, отличается предельной экономичностью. Его можно собрать самостоятельно из недорогих материалов, а в качестве топлива использовать дешевое отработанное масло

Система имеет и ряд недостатков:

  • Необходимость более частого обслуживания и чистки.
  • Использование специального масляного фильтра на входе, который необходим в силу неоднородности масла и частого наличия в нем всевозможных примесей.
  • Сильное выгорание кислорода в помещение, где установлен котел, поэтому оно должно хорошо вентилироваться.

Что представляет собой котел на отработанном масле

Сегодня большой популярностью пользуется отопительное оборудование, которое функционирует на отработке. Это объясняется рядом отличительных преимуществ устройства. В первую очередь это низкая стоимость установки и доступность топлива, которое можно купить за символическую плату. Отопление на отработке не нуждается в использовании ресурсов в виде электроэнергии и газа, что делает его экономически выгодным.

Несмотря на многочисленные достоинства, котел на отработке имеет и свои недостатки

При правильной настройке котла отработанное масло сжигается полностью, благодаря чему не образуются токсичные продукты сгорания. Устройство состоит из минимального количества деталей, что можно увидеть на схемах котлов. Это увеличивает надежность и долговечность конструкции. На разогрев котла не требуется много времени. Принудительная конвекция способствует быстрому повышению температуры в помещении.

Несмотря на многочисленные достоинства, котел на отработке имеет и недостатки. При работе устройства испаряется влага из воздуха и происходит сжигание кислорода, что негативно сказывается на здоровье человека. Поэтому котел должен располагаться в нежилом помещении с хорошей вентиляционной системой. Устройства на отработке быстро загрязняются. Особенно это относится к плазменной чаше и дымоходу.

Для такого котла могут использоваться разные варианты отработанного масла, которое характеризуется обилием различных примесей. Поэтому для обеспечения длительного периода эксплуатации устройства в том месте, где осуществляется подача масла в котел, следует установить фильтр, который необходимо менять по мере загрязнения.

Котел на отработанном масле должен располагаться в нежилом помещении с хорошей вентиляционной системой
