Котел Навьен выдает ошибку 05 — простые способы устранения поломки

Настройка котла Navien

Оставьте заявку сейчас!

И получите лучшие предложения от проверенных мастеров.

  1. Сравните цены и выберите лучшие условия
  2. Отклики только от заинтересованных специалистов
  3. Не теряете время на общение с посредниками

Наши преимущества

Бесплатная консультация по телефону

Бесплатная диагностика и вызов мастера

Ремонт на дому в день заказа

Оригинальные запчасти

Гарантия до 2-х лет

Сравнительно молодая корейская компания Navien, специализирующаяся на производстве приборов отопления и горячего водоснабжения домашнего применения, в кратчайшие, в масштабах бизнеса, сроки сумела выйти на лидирующие позиции на мировом рынке в своей области. Основанная в 1978 году, на сегодняшний день компания имеет официальные представительства в США, Канаде и Китае.

Ассортимент продукции, представленный Navien достаточно широк, но основными приборами, имеющими самую большую популярность среди покупателей, являются:

  • газовые котлы
  • водонагреватели
  • радиаторы

Помимо отличного качества своей продукции, компания может с ответственностью заявлять о самых низких ценах, что в достаточной мере, устраивает российских потребителей, в частности в городах Москва и Санкт-Петербург.

Воспользовавшись услугами высококвалифицированных специалистов при заказе их услуг на сайте YouDo, вы получите профессиональное выполнение при достаточно низких ценах таких, важных работ, как:

  • демонтаж старого котла
  • подготовка дымохода
  • монтаж канализации

При полученном разрешении от специальных служб, будет проведена настройка газового котла Navien.

Особенности настройки газовых котловНавьен

За исключением небольших нюансов, процесс настройки газового котла Navien, практически не отличается от монтажа обычного электрического котла. Однако, именно для газовых котлов, обязательными условиями являются:

  • получение разрешения на проведение работ от газовых служб
  • обеспечение помещения доступом свежего воздуха
  • тщательная проверка работы дымохода

Наши цены

Выезд мастера в пределах МКАДБесплатно
Замена запчасти / функционального узлаот 1200 руб
Настройка газового мультиблокаот 1000 руб
Настройка датчика тягиот 550 руб
Очистка, выставление зазоров электродов ионизации и розжигаот 1200 руб
Переоборудование на сжиженный газот 1800 руб
Проверка тяги дымохода (нагнетание / разряжение)от 300 руб
Ревизия циркуляционного насосаот 500 руб
Установка рабочего давления в расширительном бакеот 500 руб
Чистка внутренних трубопроводовот 1500 руб
Чистка встроенных фильтровот 500 руб
Чистка котлового телаот 750 руб
Чистка теплообменника ГВСот 2200 руб
Настройка газового дросселяот 750 руб
Настройка пропорций топливно-воздушной смесиот 4000 руб
Настройка угла раскрытия факелаот 1200 руб
Задание режимов день / ночьот 1200 руб
Монтаж датчика наружной температурыот 3500 руб
Настройка защитного ограничителя температурыот 750 руб
Настройка погодозависимой автоматики (за контур)от 1500 руб
Пайка печатной платы / элемента автоматикиот 1500 руб
Подключение и настройка блока дистанционного управленияот 2200 руб
Балансировка гидравлического контураот 300 руб
Замена горелкиот 1500 руб
Замена прокладки / устранение течиот 750 руб
Замена шарового крана, обратного клапана, вентиляот 750 руб
Настройка ограничительного терморелеот 550 руб
Настройка перепускного клапанаот 600 руб
Настройка термоголовкиот 300 руб
Ревизия радиатораот 150 руб
Ревизия циркуляционного насосаот 300 руб
Стравливание воздушной пробкиот 200 руб
Чистка фильтра грубой очисткиот 300 руб

Меняем расширитель котла Navien

Перед тем, как приступить к ремонту газового котла Navien перекройте все краны. Подвод воды, краны на отопление, газовый кран. Обязательно отключите газовый котел от электричества.

Для ремонта необходимо снять переднюю крышку. Крестовой отверткой открутите два винта в нижней части котла NAVIEN.

Затем снимите сверху две защелки.

Снятие передней крышки газового котла Navien.

Переднюю крышку можно снять. Сбросьте давление при помощи предохранительного клапана. Теперь слейте из расширителя воду. Для этого снизу снимаем сливную пробку и водяной фильтр.

Сливная пробка и водяной фильтр котла.

Чтобы снять пробку, поверните ее против часовой стрелки на половину оборота и потяните вниз. Не забудьте подставить емкость для слива воды. Чтобы снять фильтр, вытаскиваем металлическую скобу и тянем фильтр вниз. Ждем некоторое время, чтобы вся вода из расширительного бачка слилась. На это может потребоваться до получаса времени.

Открутите манометр, чтобы облегчить доступ к баку.

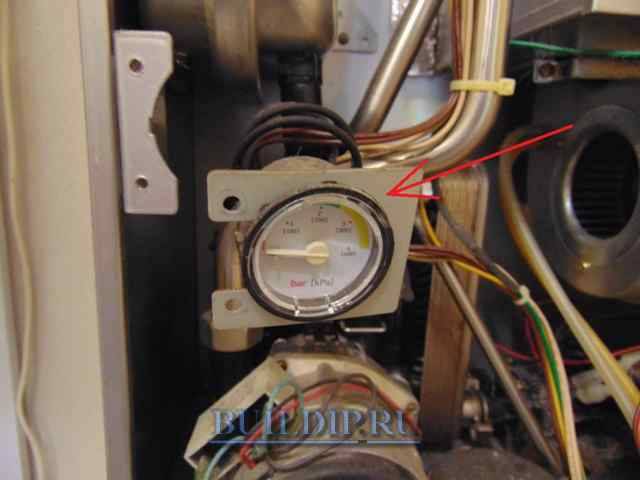

Манометр котла.

Теперь отсоедините расширительный бак от системы. Для этого снимите резиновый шланг, расположенный снизу.

Снимаем расширительный бак настенного газового котла Navien.

Для снятия хомута используйте пассатижи. Теперь открутите три винта, которые крепят расширитель к корпусу.

И аккуратно снимите его.

Расширитель снят.

Берем новый бак, предварительно проверяем давление в нем, при необходимости, подкачиваем автомобильным насосом.

Проверяем целостность нового расширительного бака котла Navien.

И устанавливаем его на место.

Новый расширитель газового котла Navien установлен.

Теперь подсоединяем к нему шланг. Если новый расширительный бак у настенного котла такой же, то вам повезло. А если штуцер смещен в сторону, то обязательно проверьте, не пережат ли шланг. В нашем случае, у старого бака отверстие находилось спереди, а у нового по центру. Пришлось укоротить шланг на 1 сантиметр, дабы избежать перегиба.

Теперь нужно поставить на место фильтр и сливную пробку. Заполняем систему водой, открыв краны. Запитайте котел до нужного давления вентилем снизу котла. Если из фильтра или слива подтекает вода, то желательно заменить резиновые прокладки. Если же их нет под рукой, то можно под них намотать ленту ФУМ.

Уплотнение фильтра.

Теперь надеваем крышку и включаем котел. Через некоторое время воздух автоматически сбросится, и настенный газовый котел Navien будет работать в нормальном режиме.

Плюсы и минусы

Закрытые расширительные резервуары имеют ряд преимуществ над открытыми:

  • Закрытые аналоги совсем необязательно устанавливать на чердаке, его можно установить возле самого котла. А открытые обязательно нужно устанавливать на самой высокой точке системы.
  • В закрытых бачках вода не имеет доступа к контакту с воздухом, а значит, кислород не будет растворяться в воде и создавать помехи при движении теплоносителя.
  • Большинство людей превратили чердаки своих домов в жилые помещения, поэтому, в случае использования закрытых баков, наблюдается экономия места, так как их можно устанавливать где угодно.

Недостатки закрытых бачков следующие:

  • Высокая стоимость.
  • Требуется время от времени подкачивать воздух в устройство.

Основные причины неполадок котлов Навьен

Сбои можно классифицировать в трех вероятных областях:

  • Контур теплоносителя;
  • розжиг, когда не функционирует пьезоподжиг;
  • газовая сеть, когда нет доступа газа на горелку.

Прежде, чем планировать посещение сервисного центра, потребителю рекомендуется выполнить включение системы диагностики, попробовать самостоятельно проанализировать возможные источники сбоя и оценить стоимость ремонта. Например, сбой сигнала по уровню пламени в пьезозапальнике, скорее всего вызван неисправностью датчика ионизации.

Также аналогичный сбой может быть из-за нулевого давления газа в системе, когда ошибочно закрыт подающий вентиль, а также при неисправности заземляющего контура. В качестве алгоритма исправления вышеуказанного сбоя рекомендуют начать с осмотра датчика по факелу, он должен находиться в чистом состоянии, без отложений и грязи.

Если состояние не отвечает норме, его очищают и повторно проверяют работоспособность методом пуска котла. Также контролируют состояние газового крана и заземления. Практика доказывает, что многие ошибки устраняются пользователями с помощью нехитрых манипуляций без вызова представителя сервиса и расходов на ремонт.

Важно! Перед тем, как устранять поломки, первое, что надо делать — самостоятельно изучить все коды сбоев, а второе — сопоставить найденную ошибку с паспортной классификацией производителя

Устранение ошибки по кодам

Многие ошибки Навьен пользователи могут устранить самостоятельно.

Инструкция по ремонту газового котла Навьен:

  1. Код «01» это внутреннее засорение прохода контура отопления. Самый доступный способ устранения спустить скопившийся воздух из труб. После чего выполняют визуальную проверку насоса рабочего колеса и замеряют сопротивление обмотки электродвигателя.
  2. При «02» тестируют систему циркуляции контура ГВС, контролируют состояние запорных вентилей, подпитывают сеть до рабочего давления.
  3. При коде «03» требуется убедиться в наличии рабочих параметров газа в магистрали, проверить поверхность датчика ионизации и выполнить очистку в случае загрязнения. Проверить расстояние между электродами пьезорозжига 3.5-4.5 мм и выполнить регулировку агрегата на DIP-переключателе.
  4. Для устранения кодировки «05» зачищают контакты, а также пробуют несколько раз выполнить подключение/отключение датчика.
  5. Для кода «10» необходимо выполнить ремонт или замену дутьевого устройства котла Навьен, прочистить дымоход. Также проверяют правильное подключение трубок от датчика к всасывающему патрубку дымососа и наличие перегибов в них.

Инструкция по ремонту газовых котлов Навьен (Navien)

Основные настройки котлов выполняются одновременно с первоначальной установкой.

Производится подключение ко всем необходимым коммуникациям и системам:

  • Подача газа.
  • Подача воды.
  • Присоединение прямого и обратного трубопровода системы отопления (ОВ, теплоноситель).
  • Подключение к сети электропитания.
  • Система подачи ГВС (разводка на точки разбора).

Первичная настройка котла производится при помощи ДИП-переключателей и резистора, регулирующего подачу (давление) газа. Они расположены на плате управления агрегатом.

ВАЖНО!
Самостоятельная настройка газовых котлов Навьен настоятельно не рекомендована. Для выполнения этой процедуры следует пригласить специалиста из сервисного центра.

Как почистить теплообменник напольного газового котла

Для разборки отопительного агрегата в домашних условиях не нужны какие-либо специальные инструменты, достаточно обычного набора с отвертками, ключами и пассатижами. Профилактическая прочистка теплообменника от сажи и накипи производится в межсезонье, когда отопление дома отключено. Предварительно перекрыв подачу газа, начинаем разборку котла со снятия горелочного устройства в такой последовательности:

  1. Отсоединить от газового клапана все провода.
  2. Извлечь из камеры сгорания термопару, соединенную с газовым клапаном капиллярной трубкой.
  3. Отсоединить патрубок подачи газа.
  4. Открутить 4 гайки (или болта), удерживающие плиту с горелкой. Вытащить узел в сборе наружу, как показано на фото:


Горелка вынимается вместе с клапаном безопасности и монтажной пластиной Чистка горелки газового котла производится без дальнейшей разборки с помощью старой зубной щетки. От сажи следует вычистить также запальник, пьезоэлектрическое устройство розжига и датчик контроля пламени (при наличии). Теперь нужно добраться до теплообменника, для чего необходимо снять верхнюю крышку котла, отсоединить датчик тяги и дымоходную трубу.

В открывшемся проеме вы увидите утеплитель, прикрывающий дымоходный кожух. Утепление аккуратно убираете, а после откручиваете винты крепления кожуха и снимаете его. Под ним расположен теплообменник, из которого нужно извлечь стальные турбулизаторы, как это сделано на фото:


При извлечении турбулизаторов из теплообменника сажа просыпается вниз, поэтому первым делом вынимается горелка

Почистить турбулизаторы несложно, это делается обычной щеткой с металлическим ворсом. А вот чистку теплообменника напольного котла лучше делать с помощью нехитрых инструментов, изготовленных своими руками по размерам дымогарных труб. Если они имеют прямоугольное сечение, то надо согнуть из тонкого металла удобную плоскую лопаточку и маленький скребок в виде совочка, затем прибить к деревянной ручке.

Для круглых жаровых труб эти же инструменты изготавливаются слегка изогнутыми. Вначале стенки труб следует очистить совочком, после чего сажу, оставшуюся по углам, удалить лопаткой.

По окончании работы все поверхности теплообменника можно обмести кистью, прикрученной к длинной рукоятке. Последний шаг – уборка сажи с днища, куда она насыпалась при очищении дымогарных труб. Вот как выглядит чистый теплообменник отопительного агрегата:

Рассмотреть подробнее, как чистить в домашних условиях газовый котел, можно на видео:

Неисправности газового котла Навьен

Для того чтобы вы смогли заняться ремонтом газовых котлов Навьен самостоятельно, мы составили данное руководство. Оно окажет неоценимую помощью в устранении поломок и сбоев. Давайте посмотрим, что нам могут рассказать системы самодиагностики – представим коды ошибок котла Навьен в виде списка:

Несмотря на огромное количество возможных поломок, большинство из них не представляют серьезной проблемы и решаются довольно быстро и малыми средствами.

  • 01E – в оборудовании возник перегрев, что засвидетельствовал датчик температуры;
  • 02E – в котлах Навьен ошибка 02 указывает на обрыв в цепи датчика протока и на снижение уровня теплоносителя в контуре;
  • Ошибка 03 в котлах Навьен сигнализирует об отсутствии сигнала о возникновении пламени. Причем пламя может гореть;
  • 04E – этот код противоположен предыдущему, так как указывает на наличие пламени в его отсутствие, а также на короткое замыкание в цепи датчика пламени;
  • 05E – ошибка возникает при неисправности цепи измерения температуры теплоносителя в контуре отопления;
  • 06E – еще один код поломки датчика температуры, указывающий на замыкание в его цепи;
  • 07E – эта ошибка возникает при неисправности цепи датчика температуры в контуре ГВС;
  • 08E – ошибка того же датчика, но диагностирующая КЗ в его цепи;
  • 09E – ошибка 09 в котлах Навьен указывает на неправильное функционирование вентилятора;
  • 10E – ошибка 10 свидетельствует о возникновении проблем с дымоудалением;
  • 12E – погасло пламя в горелке;
  • 13E – ошибка 13 указывает на КЗ в датчике протока контура отопления;
  • 14E – код отсутствия подачи газа из магистрали;
  • 15E – довольно неоднозначная ошибка, указывающая на проблемы с платой управления, но без конкретного указания сбойного узла;
  • 16E – ошибка 16 в котлах Навьен возникает при перегреве оборудования;
  • 18E – неполадки в датчике системы дымоудаления (перегрев датчика);
  • 27E – электроника зарегистрировала ошибки в датчике давления воздуха (APS).

Какая-либо инструкция по ремонту в комплекте с котлами отсутствует, так как проведением ремонтных работ должна заниматься сервисная компания. Но ничто не мешает нам отремонтировать неисправный узел самостоятельно, не прибегая к помощи специалистов. Давайте посмотрим, как осуществляется ремонт котлов Навьен в домашних условиях.

Котел Навьен не набирает заданную температуру

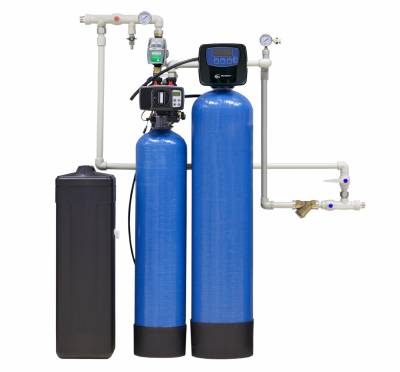

Для того чтобы предотвратить появление накипи, установите систему очистки и умягчения водопроводной воды – затраты будут не самыми большими, зато вы продлите срок службы своего котла.

Для начала необходимо почистить теплообменник газового котла Навьен. В домашних условиях это делается с помощью лимонной кислоты, средствами для чистки унитазов или специальными средствами (при их наличии). Снимаем теплообменник, заливаем туда выбранный состав, после чего промываем под большим напором воды.

Котел Навьен быстро набирает температуру и быстро остывает

Очень сложная ошибка, указывающая на какие-то неисправности или недоделки в отопительной системе. Попробуйте исправить ситуацию регулировкой оборотов циркуляционного насоса, убедитесь в отсутствие завоздушенности системы. Также необходимо проверить фильтр и просвет теплообменника. В некоторых случаях может потребоваться замена теплоносителя.

Как устранить ошибку 03 в котлах Навьен

По каким-то причинам электроника не получает сигнала о наличии пламени. Это может быть связано с отсутствием подачи газа или с неисправностью датчика наличия пламени и его цепи. Иногда ошибка проявляется после проведения каких-либо работ на газовой магистрали. Еще одна возможная причина – не срабатывает розжиг. Ликвидация ошибки:

  • Проверяем наличие подачи газа;
  • Проверяем работоспособность розжига;
  • Проверяем ионизационный датчик (он мог загрязниться).

При использовании сжиженного газа рекомендуется проверить работу редуктора.

Расшифровка ошибки

Код неисправности 13 обозначен в инструкциях на котлы Навьен серии Ace. Информации минимум: причина – в датчике протока контура отопления. Ошибка 13 формируется в электронной плате при отсутствии с него сигнала о нормальной циркуляции теплоносителя. Зная это, несложно определиться с дальнейшими действиями.

p, blockquote 2,0,1,0,0 —>

С чего начать

Перезапустить котел Навьен сетевым выключателем на выносном пульте. Корейская отопительная техника славится устойчивостью к нестабильности напряжения, но при сильных отклонениях его значения от номинала возможно появление ложной ошибки.

p, blockquote 3,0,0,0,0 —>

Если этим не получается устранить 13-й код неисправности, причина в котле Навьен.

p, blockquote 4,1,0,0,0 —>

Принцип работы котла Navien

Принципы работы современных газовых котлов практически одинаковы у всех изготовителей, различия лишь в комплектации оборудования и внутреннем расположении исполнительных механизмов. Схема движения воды в котле показана на рисунках. Котел Navien работает либо на поддержание нужной температуры в СО, когда нагретая вода с первого теплообменника прокачивается циркуляционным насосом по большому кругу, либо в режиме приготовления ГВС. Режим ГВС является приоритетным, это означает, что при необходимости подогрева воды специальный трехходовой клапан переключает циркуляцию на пластинчатый теплообменник ГВС, проток теплоносителя по контуру отопления при этом перекрывается. Сигнал на переключение котла в режим приготовления ГВС поступает от датчика протока, расположенного на гидроузле с краном подпитки.

Принцип работы котла Navien

Принципы работы современных газовых котлов практически одинаковы у всех изготовителей, различия лишь в комплектации оборудования и внутреннем расположении исполнительных механизмов. Схема движения воды в котле показана на рисунках. Котел Navien работает либо на поддержание нужной температуры в СО, когда нагретая вода с первого теплообменника прокачивается циркуляционным насосом по большому кругу, либо в режиме приготовления ГВС. Режим ГВС является приоритетным, это означает, что при необходимости подогрева воды специальный трехходовой клапан переключает циркуляцию на пластинчатый теплообменник ГВС, проток теплоносителя по контуру отопления при этом перекрывается. Сигнал на переключение котла в режим приготовления ГВС поступает от датчика протока, расположенного на гидроузле с краном подпитки.

Заключение

Может показаться, что самым ненадежным узлом в котлах Навьен, генерирующим горы ошибок, является плата управления. Но это далеко не так – она выходит из строя довольно редко, в то время как многочисленные датчики и провода ломаются гораздо чаще. Если вы обеспечите надежную защиту электроники, ваше отопительное оборудование будет радовать отсутствием поломок и продолжительным сроком службы. Изучите ошибки котла Навьен и отремонтируйте неисправный прибор своими руками.

Котлоагрегаты Навьен справедливо завоевали популярность у потребителей благодаря хорошим техническо-экономическим показателям, простой эксплуатацией и легкому монтажу. Тем не менее им присущи сбои и неисправности, как и любым другим отопительным изделиям, работающим в сложных температурных условиях. Отличие в том, что эта модель агрегата имеет современную систему диагностики, а вероятность нарушений работы оборудования практически нулевая благодаря высокому качеству агрегата. И даже если сбой произойдет, то система подскажет, что неисправно и как это быстро устранить.
