Как исправить ошибку 16 котла Навьен — распространенные причины поломок

Причины неисправностей и их устранение

Чтобы понять, как устранять ту или иную неполадку в газовом агрегате, необходимо знать причины возникновения неисправностей:

  1. Код 01E свидетельствует о повышении температурного режима в приборе. Это возможно из-за засора в протоках, что спровоцировало их сужение, либо возникли проблемы с циркуляционным насосом.
  2. Код 02E свидетельствует о наличие воздуха, о недостаточном количестве воды, повреждении крыльчатки в циркуляционном насосе, закрытом распределительном клапане, либо датчик протока пришел в негодность.
  3. Код 03E высвечивается в результате проблем с датчиком ионизации, отсутствием подачи газа, розжига, при закрытом кране, при неправильном заземлении котла.
  4. Код 05E указывает на плохой контакт между датчиком температуры и контроллером, либо о наличии короткого замыкания на том же участке.

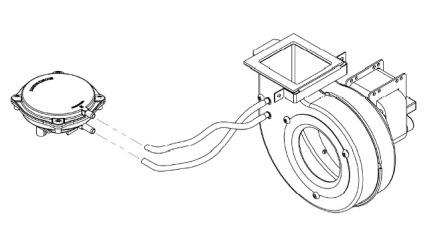

  5. Код 10E отображается на экране в случае выхода из строя вентилятора, а также при неправильном присоединении трубок датчика непосредственно к вентилятору. Помимо этого, засоренный дымоход, сильный порыв ветра также могут стать причинами неисправностей прибора.
  6. Код 11E, как правило, высвечивается на котлах европейского производства (с соответствующими датчиками).
  7. Код 13E указывает на короткое замыкание в измерителе протока отопительной воды.
  8. Возникновение шума и гула возможно при плохом теплоносителе.
  9. Причиной отсутствия горячей воды является клапан, который пришел в негодность. Оптимальный срок службы клапана 4 года.

Как устранить:

  1. Ошибка 01E: тщательно осмотреть крыльчатку в циркуляционном насосе, для обнаружения различных неполадок; проверить сопротивление в самой катушке насоса; исследовать систему отопления на наличие воздуха (излишнее спустить).
  2. Ошибка 02E: спустить воздух; проверить давление, сопротивление в катушке; не произошло ли замыкание; открыть клапан (распределительный); в измерителе протока проверить сопротивление; снять корпус датчика и почистить флажок.
  3. Ошибка 03E: вычистить датчик пламени от мусора (чтобы избавиться от серого налета на электроде можно воспользоваться мелкозернистой наждачной бумагой).
  4. Ошибка 05E: исследовать цепь от контроллера до датчика. Если имеются неполадки, датчик следует заменить на новый. Разъемы измерителя и контроллера нужно сначала рассоединить, а затем соединить.
  5. Ошибка 10E: отремонтировать вентилятор либо заменить его; проверить соединения на трубках измерительного прибора; вычистить дымоход от всевозможного мусора.
  6. Ошибка 13E: произвести замену датчика.

Избавиться от шума и гула можно, если разобрать изделие и прочистить теплообменник. Если проблема не решается, то деталь подлежит замене. Осмотреть краны, они должны быть открыты максимально. Уменьшить температуру воды.

Котел навьен ошибка 03

В газовых котлах наличие пламени на горелке проверяется специальным датчиком – электродом ионизации. Логика работы агрегата заключается в непрерывной проверке наличия пламени после открытия газового клапана. Симптомы появления ошибки 03 на котлах навьен можно условно разделить на две группы:

безуспешные попытки розжига (пламя не появляется)

розжиг происходит, но пламя тухнет

В случае, когда розжиг не происходит, нужно проверить:

давление газа на входе и выходе газового клапана (может осуществить только квалифицированный специалист с помощью специального оборудования – дифференциального манометра)

состояние электродов розжига (соответствие зазора норме производителя, загрязненность электродов). Норма расстояния между электродами составляет 3.5-4.5 мм.

целостность изоляции провода питания электрода (визуально можно убедится в том, что пробой искры происходит именно на корпус газовой горелки, а не где-либо еще)

правильная настройка мощности котла на DIP-переключателе (справедливо при наличии проблемы во время первого запуска котла или после замены электронной платы)

наличие напряжения на трансформаторе розжига

Ошибка 03

на котле Navien будет также появляться при нестабильном горении (прерывистое пламя) или в случае, если блоку управления не удается определить наличие пламени. В этом случае необходимо убедиться в надежности соединения электрода ионизации с платой управления, проверить заземление котла и отсутствие загрязнений на электроде. Нестабильность горения может быть обусловлена еще увеличением скорости работы вентилятора, поэтому необходимо убедится, что шланг желтого цвета, идущий от турбины к датчику APS, надежно присоединен и не имеет повреждений.

Если в ходе проверок не удалось нормализовать работу котла, вероятнее потребуется диагностика платы котла, ремонт или замена. Рекомендуем посмотреть видео, в котором один из пользователей имитирует ошибку 03 на котле навьен:

Котел навьен ошибка 02

Ошибка 02 вызвана датчиком протока отопительного контура, расположенного на выходе основного теплообменника. Если движению воды в контуре СО ничего не препятствует, после включения насоса контакты датчика замыкаются и сигнал регистрирует блок управления, в противном случае – на дисплее пульта навьен выдается ошибка 02

Можно выделить следующие основные причины:

низкое давление в отопительной системе (для контроля давления котлы навьен оснащаются стрелочным манометром, расположенным на передней крышке – нужно проверить и при необходимости подпитать систему до значения 1.2-1.5 бара)

поломка датчика протока (для проверки измеряют сопротивление датчика до и после включения насоса)

нет циркуляции в контуре отопления

неисправна плата управления

Отсутствие циркуляции означает, что по каким-либо причинам теплоноситель не может нормально двигаться по трубам отопления. Препятствиями могут быть: засоренные фильтры очистки, замерзание участка трубопровода, перекрытые краны по периметру отопительной системы, наличие воздушной пробки или неполадки при работе насоса.

Для удаления воздуха можно попробовать запустить котел в специальном тестовом режиме, предварительно открыв клапан воздухоотводчика на насосе. Для активации режима тестирования, необходимо отключить котел и перевести переключатель №1 на колодке DIP-Switch платы в положение ON. Более подробно проверке исполнительных механизмов будем рассказывать в отдельной статье.

Рекомендуем посмотреть видео, в котором один из пользователей имитирует ошибку 02 на котле навьен:

Расшифровка ошибки

Код неисправности 13 обозначен в инструкциях на котлы Навьен серии Ace. Информации минимум: причина – в датчике протока контура отопления. Ошибка 13 формируется в электронной плате при отсутствии с него сигнала о нормальной циркуляции теплоносителя. Зная это, несложно определиться с дальнейшими действиями.

p, blockquote 2,0,1,0,0 —>

С чего начать

Перезапустить котел Навьен сетевым выключателем на выносном пульте. Корейская отопительная техника славится устойчивостью к нестабильности напряжения, но при сильных отклонениях его значения от номинала возможно появление ложной ошибки.

p, blockquote 3,0,0,0,0 —>

Если этим не получается устранить 13-й код неисправности, причина в котле Навьен.

p, blockquote 4,1,0,0,0 —>

Первые шаги

Пульт управления котлом Navien

На заметку! Производитель не рекомендует в отопительных системах с котлом Навьен использовать антифризы.

Проверьте контакты и провода на целостность котла Navien

Воздух

В данном случае подразумевается не пробка, блокирующая канал циркуляции, а скопление пузырьков, перемещающихся по трубам вместе с теплоносителем. Снижение скорости протока, некорректное функционирование насоса котла Навьен – еще не все последствия завоздушивания, приводящие к остановке агрегата по ошибке 16.

Воздух в системе отопления

Что сделать. Стравить, но не в одной точке схемы, а везде, где установлена соответствующая арматура. Надеяться на безотказную работу автоматических клапанов не стоит – они иногда отказывают. Наблюдается на объектах, где собственники пренебрегают водоподготовкой. Забитый канал удаления воздуха грязью, ослабление пружины вызывают постепенное накопление пузырьков на этом участке, приводящее в итоге к ошибке 16. Пройти по дому, на ощупь проверить нагрев радиаторов, труб, вручную стравить в каждой точке – много времени не понадобится.

Проверка воздухоотводчиков

Данная процедура касается и насоса. Для удаления из него воздуха на торцевой части прибора стоит шайба (под шлиц). Подставляется соответствующая емкость (ванночка), откручивается на 1-1,5 оборота до появления струйки и сливается до тех пор, пока не пойдет одна жидкость, без пузырей.

Фильтры

Кроме магистрального, еще один имеется в самом Навьен. Фильтр установлен на входе в котел для предотвращения попадания мельчайших фракций (ржавчины, солевых образований) из труб, радиаторов в теплообменник. Находится в нижней части, в месте присоединений агрегата к магистралям. Чистка сетки устраняет ошибку 16.

Насос котла

Проблемы с перекачивающим прибором также вызывают ошибку 16. Помпа может и работать, но не в заданном режиме: отсюда снижение скорости циркуляции и перегрев теплообменника Навьен.

Вероятные причины

Возможны и другие проблемы с насосом котла. Искривление оси, замусоривание внутреннего канала удаления воздуха и ряд иных. Вал в розницу не продается, только заказывать знакомому токарю. Во втором случае насос придется разбирать «на атомы». При желании получится, а вот произвести обратные действия так, чтобы помпа заработала – вряд ли. При выявлении скрытых, неустранимых дефектов целесообразно установить новый прибор (насос для котла Навьен стоит в пределах 7000 рублей).

Датчик

Его функцию в Навьен выполняет биметаллический термостат. Выходит из строя редко, но при подозрении, что именно он вызывает ошибку 16, нужно проверить.

Датчик термостат котла Navien

Методика

Трехходовой кран

Ошибка 16 вызывается сбоями механизма. При изменении режима котла с ГВС на ОВ кран не произвел переключение. Стоит в пределах 3000–5000 рублей (в зависимости от модели Навьен), но если имеются навыки работы с простейшим инструментом и мультиметром, неполадку несложно устранить самостоятельно, предварительно сняв крышку с корпуса крана.

Потек трехходовой клапан котла Navien

Вероятные причины

Теплообменник котла

Проблемы с ним инициируют ошибку 16 Навьен часто. Прибор нуждается в систематическом обслуживании, и если сроки проведения не выдерживаются, при организации работ не учитывается качество теплоносителя (степень очистки, показатель жесткости), со временем перегрев неизбежен.

Что сделать

Совет. При демонтаже теплообменного прибора нужно раскладывать (на полу, столе) снятые узлы, детали, крепеж в определенном порядке. Записывать (зарисовывать), откуда и какой провод отсоединен. Это позволит быстро и правильно выполнить обратные действия.

Методика промывки

Промывка основного теплообменника котла Navien

Плата управления

Если принятыми мерами устранить ошибку 16 не удалось, причина в электронике котла Навьен. Плата плотно скомпонована, дорожки при перегреве легко отслаиваются: самостоятельно восстанавливать работоспособность нецелесообразно: обращаться в сервис. Представитель организации при вызове просто меняет модуль, и котел можно запускать.

Сгорают элементы платы котла Navien

Обзор менее распространенных ошибок

Мы перечислили коды ошибок, которые доставляют пользователям больше всего проблем. Однако существуют и другие признаки, указывающие на неисправность газовых котлов Navien и потенциальный ремонт.

11 — Нарушение рабочих параметров уровня или давления воды. Эта ошибка появляется на дисплеях котлов с автоматическим пополнением. Чтобы исправить это, выключите систему, проверьте правильность работы клапана пополнения, удалите остатки воды из дренажа насоса, снова подключите насос и перезапустите систему. Если это не поможет, вызовите сервисную компанию.

12 — Без пламени. Причин может быть много, и мы рекомендуем действовать, как при ошибке 03-04. Сначала проверьте, открыты ли газовые краны, включено ли электропитание и в порядке ли заземление.

15 — Возникла проблема с платой управления. Если он не реагирует на подачу питания, его необходимо отремонтировать или заменить.

16 — Перегрев системы; перегрев может произойти в любом из компонентов: двигатель вентилятора, теплообменник, двигатель насоса. Что вы можете сделать сами: очистить фильтры и теплообменник, заменить термостат. После получасового «отдыха» можно перезапустить устройство — скорее всего, оно заработает.

17 — Неисправности DIP-переключателей. Откорректируйте настройки на плате управления и перезапустите котел.

27 — Неисправность датчика давления. Если засора нет, проверьте датчик и вентилятор и замените неисправную деталь.

30 — Перегрев термостата дымовых газов. Отключите бойлер, дайте ему остыть в течение 30 минут, затем снова запустите. Если он не работает, проверьте вентилятор и датчик давления воздуха, а также прочистите дымовую трубу.

93 — Кнопка включения/выключения сломана. Замените его самостоятельно или вызовите специалиста.

Многие проблемы можно решить самостоятельно, поэтому производитель предоставляет краткие инструкции по решению нестандартных ситуаций.

Если на дисплее отображается неизвестный код ошибки для газового котла Navien или напольной модели, вам также следует обратиться к специалисту.

Для облегчения связи между котлом и пользователем или техником по обслуживанию были разработаны уникальные коды неисправностей, указывающие на возникновение проблем в газовых котлах Navien. Восемнадцать неисправностей могут быть независимо идентифицированы системой. Многие из них способны обнаружить проблему. Однако пользователи продукта увидят небольшую часть возможных сообщений от системы коммуникации котла. Расшифровка основных неисправностей в системах отопления:

Неисправности газового котла Навьен

Для того чтобы вы смогли заняться ремонтом газовых котлов Навьен самостоятельно, мы составили данное руководство. Оно окажет неоценимую помощью в устранении поломок и сбоев. Давайте посмотрим, что нам могут рассказать системы самодиагностики – представим коды ошибок котла Навьен в виде списка:

Несмотря на огромное количество возможных поломок, большинство из них не представляют серьезной проблемы и решаются довольно быстро и малыми средствами.

  • 01E – в оборудовании возник перегрев, что засвидетельствовал датчик температуры;
  • 02E – в котлах Навьен ошибка 02 указывает на обрыв в цепи датчика протока и на снижение уровня теплоносителя в контуре;
  • Ошибка 03 в котлах Навьен сигнализирует об отсутствии сигнала о возникновении пламени. Причем пламя может гореть;
  • 04E – этот код противоположен предыдущему, так как указывает на наличие пламени в его отсутствие, а также на короткое замыкание в цепи датчика пламени;
  • 05E – ошибка возникает при неисправности цепи измерения температуры теплоносителя в контуре отопления;
  • 06E – еще один код поломки датчика температуры, указывающий на замыкание в его цепи;
  • 07E – эта ошибка возникает при неисправности цепи датчика температуры в контуре ГВС;
  • 08E – ошибка того же датчика, но диагностирующая КЗ в его цепи;
  • 09E – ошибка 09 в котлах Навьен указывает на неправильное функционирование вентилятора;
  • 10E – ошибка 10 свидетельствует о возникновении проблем с дымоудалением;
  • 12E – погасло пламя в горелке;
  • 13E – ошибка 13 указывает на КЗ в датчике протока контура отопления;
  • 14E – код отсутствия подачи газа из магистрали;
  • 15E – довольно неоднозначная ошибка, указывающая на проблемы с платой управления, но без конкретного указания сбойного узла;
  • 16E – ошибка 16 в котлах Навьен возникает при перегреве оборудования;
  • 18E – неполадки в датчике системы дымоудаления (перегрев датчика);
  • 27E – электроника зарегистрировала ошибки в датчике давления воздуха (APS).

Какая-либо инструкция по ремонту в комплекте с котлами отсутствует, так как проведением ремонтных работ должна заниматься сервисная компания. Но ничто не мешает нам отремонтировать неисправный узел самостоятельно, не прибегая к помощи специалистов.

Давайте посмотрим, как осуществляется ремонт котлов Навьен в домашних условиях.

Котел Навьен не набирает заданную температуру

Для того чтобы предотвратить появление накипи, установите систему очистки и умягчения водопроводной воды – затраты будут не самыми большими, зато вы продлите срок службы своего котла.

Для начала необходимо почистить теплообменник газового котла Навьен. В домашних условиях это делается с помощью лимонной кислоты, средствами для чистки унитазов или специальными средствами (при их наличии). Снимаем теплообменник, заливаем туда выбранный состав, после чего промываем под большим напором воды.

Аналогичным способом следует прочистить теплообменник контура ГВС, если котел Навьен не греет горячую воду. В самых запущенных случаях обменник подлежит полной замене.

Котел Навьен быстро набирает температуру и быстро остывает

Очень сложная ошибка, указывающая на какие-то неисправности или недоделки в отопительной системе. Попробуйте исправить ситуацию регулировкой оборотов циркуляционного насоса, убедитесь в отсутствие завоздушенности системы. Также необходимо проверить фильтр и просвет теплообменника. В некоторых случаях может потребоваться замена теплоносителя.

Как устранить ошибку 03 в котлах Навьен

По каким-то причинам электроника не получает сигнала о наличии пламени. Это может быть связано с отсутствием подачи газа или с неисправностью датчика наличия пламени и его цепи. Иногда ошибка проявляется после проведения каких-либо работ на газовой магистрали. Еще одна возможная причина – не срабатывает розжиг. Ликвидация ошибки:

  • Проверяем наличие подачи газа;
  • Проверяем работоспособность розжига;
  • Проверяем ионизационный датчик (он мог загрязниться).

При отсутствии в газовом котле Навьен неисправности, ошибка 03 может возникать при каких-то проблемах с заземлением (при его наличии).

Используйте водонагреватель

Водонагреватель, врезанный в контур горячего водоснабжения, выступает в роли буферной ёмкости. Его предназначение – выравнивание температуры горячей воды и сглаживание возможных скачков температуры. Водонагреватель накопителя и нагреватель газового котла выставляют на одну и ту же рабочую температуру.

Даже в случае одновременного включения кранов горячей воды на разных точках её забора, все пользователи в первое время будут получать воду из накопителя. Снижаются затраты времени, связанные с ожиданием комфортной температуры воды. Снижается непроизводительный расход воды.

Включение и выключение подачи горячей воды на любой точке забора вызывает перепад температуры воды на выходе из газового котла. Однако эта вода попадает в нижнюю часть водонагревателя, а при её выходе из верхней части температурный скачок полностью сглаживается.

Подключение водонагревателя через шаровый кран позволяет в любой момент перейти на обычную систему работы газового котла, что может обеспечить бесперебойное горячее водоснабжение в случае поломки водонагревателя.

Использование байпас перемычки с краном в непосредственной близости к котлу позволяет исключить котёл из системы горячего водоснабжения. В случае нахождения котла на техническом обслуживании, использование имеющегося водонагревателя позволит обеспечить бесперебойную работу системы горячего водоснабжения.

Правила безопасной эксплуатации

Любой газовый котел используется для переработки топлива, опасного для жизни и здоровья потребителей в случае его утечки, выходов продуктов его утилизации и течи теплоносителя, нагреваемого им.

Котлы японского производителя Rinnai известны высочайшей надежностью и отменными характеристиками. В основном, заводской брак встречается крайне редко на этих приборах и технические ошибки связаны с неправильной эксплуатацией и не вовремя проведенным профилактическим осмотром

Все работы по ремонту и замене газоиспользующего оборудования следует проводить специалистам из сервисной службы или ГРО. В противном случае вам может грозить отключение подачи газа в лучшем случае, а в худшем — угроза здоровью и жизни.

Тем более, стоимость таких приборов, особенно от известных производителей, не всегда бюджетная, а гарантия продолжительная. Вторжение в систему газовых котлов может быть расценено как нарушение гарантийной неприкосновенности и, соответственно, ждать от сервисной службы работ по бесплатному ремонту и замене отдельных элементов, не стоит.

Плюсы котлов Навьен

  • Приборы полностью автоматизированы, поэтому они в состоянии функционировать долгое время по ранее заданной программе. Это очень удобно для загородных коттеджей, в которых хозяева не проживают постоянно.
  • Котлы Навьен характеризируются экологичностью, так как в воздух в основном выбрасывается углекислый газ, поглощающийся деревьями.
  • Приемлемая стоимость — газовые приборы отопления этого бренда отличаются наиболее привлекательным соотношением стоимость-качество.
  • Простота в управлении.
  • В оборудование установлены защитные чипы, нивелирующие последствия колебаний напряжения в сети.
  • Котлы максимально адаптированы к сложным условиям работы, что актуально для России.
  • Высокий показатель мощности установленных в оборудовании вентиляторов.

Все перечисленные достоинства отопительного оборудования торговой марки Навьен дают возможность пользователям получать нужное количество тепла при небольших затратах энергоносителя. Уникальные технические параметры позволяют также использовать котлы в экстремальных условиях водо- и газоснабжения.

Варианты оборудования


Настенный газовый котел Отечественный рынок предлагает большой выбор продукции от производителя Навьен. При этом среди модельного ряда можно выделить несколько вариантов исполнения:

  • Настенное оборудование. Оно производится в двух вариантах и идеально адаптировано к условиям работы с нестабильной подачей электроэнергии или газа. Приборы укомплектованы турбонаддувом и системой защиты от промерзания.
  • Напольные котлы. Это идеальный вариант для установки в частном секторе. Такое оборудование обеспечит горячей водой и теплом. Характеризуется компактными размерами, простой конструкцией и удобной эксплуатацией. Мощность моделей этой категории колеблется в диапазоне от 11 до 34 кВт.
  • Конденсационные конструкции. Это приборы высокой мощности с небольшим потреблением энергоносителей. Согласно паспорту, уровень КПД подобных агрегатов может достигать 108%. Такие котлы Навьен представляют собой экономически выгодное приобретение, так как они дают возможность сократить расходы на отопление здания.

Наиболее часто встречающиеся неисправности котла

Как и любое оборудование, газовые котлы Навьен рано или поздно могут стать неисправными. Связано это чаще всего с неправильной установкой и эксплуатацией приборов, а также с использованием теплоносителя низкого качества.

Для того чтобы пользователь при возникновении неисправности сразу же мог определить ее причину и принять решение об устранении проблемы, котлы navien на дисплее выдают код ошибки. Вот примеры неполадок, которые наиболее часто возникают при эксплуатации подобных устройств:

01E — перегрев оборудования; 02E — низкий уровень теплоносителя в системе отопления, либо цепь датчика протока оборвана; 03E — нет сигнала о пламени; 04E — ложное сообщение о наличии пламени или КЗ цепи датчика; 05E — обрыв цепи в температурном датчике ОВ; 06E — КЗ цепи датчика температуры; 07E — повреждение цепи температурного датчика горячего водоснабжения; 08E — КЗ цепи температурного датчика горячего водоснабжения; 09E — проблемы в работе вентилятора; 10E — нарушение в работе системы дымоудаления; 13E — короткое замыкание датчика протока ОВ; 27E — обрыв или замыкание в цепи датчика APS (давление воздуха); 15E — нарушение в работе системы или неисправность платы управления.

Аббревиатура «ОВ» переводится как система отопления.

Характеристика линейки настенных нагревательных приборов Navien Ace

Настенный, двухконтурный газовый прибор отопления от производителя Navien, относящийся к линейке Ace, представлен следующими моделями: Navien Ace ATMO, Navien Ace TURBO. При этом последняя модель представлена на рынке в двух модификациях – Korea и Coaxial.

Настенный котел Navien Ace, не зависимо от модификации, имеет мощность от 13 кВт до 40 кВт, что позволяет размещать оборудование данного производителя в помещениях различной площади.

Особенности и характеристика Navien Ace TURBO

Газовый настенный котел Navien Ace можно размещать в помещениях любой площади.

Производитель утверждает, что котлы Navien Ace TURBO идеально подходят для эксплуатации в отечественных условиях. Они могут работать при пониженном давлении газа в трубах, значительных скачках напряжения, сохраняют свою функциональность даже тогда, когда находятся долгое время без включения и теплоноситель в системе отопления начинает остывать.

Кроме этого, настенные двухконтурные нагревательные элементы, Navien Ace TURBO обладают другими характеристиками:

  1. это двухконтурный агрегат, то есть он пригоден для обогрева помещения, и для приготовления горячей воды в бытовых целях;
  2. двухконтурный прибор отопления имеет стальной теплообменник с защитным антикоррозийным покрытием. Он по стоимости в несколько раз ниже, по сравнению с медными аналогами. А недостаточная мощность котла из-за пониженной теплопроводности стали компенсируется турбонадувом газовой горелки. Сегодня Navien Ace TURBO по мощности может конкурировать с приборами, у которых имеется медный теплообменник;
  3. данный газовый настенный нагревательный элемент следит, чтобы теплоноситель в системе отопления не замерз. Так, когда температура воды в системе отопления опускается до +10°C, котлы тут же включают циркуляционный насос. Он, перегоняя воду по системе отопления, не дает образовываться кристалликам льда. Если же температура теплоносителя опускается ниже +6°C, здесь уже включается газовая горелка. Она разогревает воду в системе отопления до +21°C;
  4. газовые агрегаты отопления Navien Ace TURBO отличаются экономным потреблением энергоносителя. Это обусловлено синхронной работой системы турбонаддува и датчика давления воздуха APS (Air Pressure System). Котлы при помощи датчика давления контролируют скорость вращения вентилятора под горелкой, тем самым газ в оптимальной пропорции смешивается с воздухом, что позволяет энергоносителю полностью окисляться. Следовательно, КПД оборудования возрастает, а расход газа при этом не увеличивается;
  5. эти котлы отличаются долгим сроком эксплуатации, благодаря сокращению количества циклов включения/отключения в случае перепадов напряжения в электросети и низким давлении воды в системе. Так, двухконтурные котлы будут продолжать работать, если напряжение упадет на 30% от 230 В. Они не отключаться, если напор воды будет составлять 0,1 бара, что актуально для домов с автономным водоснабжением.

Двухконтурные котлы Navien имеют две модификации. Газовый агрегат Navien Ace TURBO Coaxial имеет коаксиальный дымоход. Он пригодится для тех помещений, в которых приток воздуха для котла обеспечить трудно. То есть коаксиальный дымоход ведет забор воздуха для реакции горения снаружи здания. Котлы Korea же забор воздуха осуществляют из помещения. Они работают бесшумно.

Особенности и характеристика Navien Ace ATMO

Газовые котлы Navien Ace ATMO работают даже при низком напряжении.

Компания Navien разработала двухконтурные котлы отопления, работающие на газу, но с открытой камерой сгорания, то есть без турбонадува. Это котлы Navien Ace ATMO. Для них характерна та же функциональность, как и для турбированных моделей. Это адаптация к отечественным условиям эксплуатации.

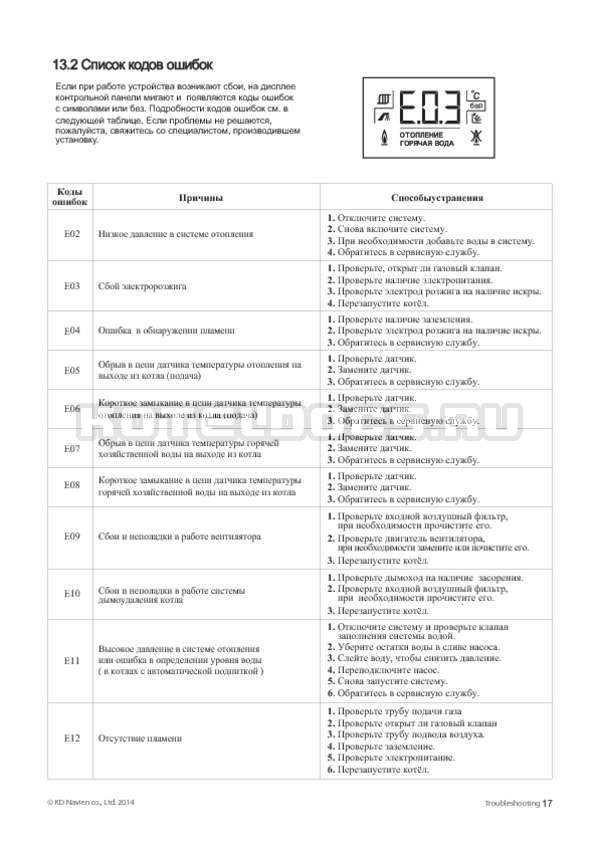

Ошибки котлов Навьен (Navien)

Котлы Навьен широко известны на рынке отопительной техники. Причин тут несколько: универсальность (их можно установить как в частном доме или в квартире, а также в нежилом помещении), качество, автоматизация процесса работы котла и при всем при этом – доступная цена.Но любое оборудование может иногда выходить из строя. И вина тут совсем не в качестве самого котла.

Ваш котел Navienвыдает ошибку на дисплее? Часто проблемы связаны с неправильной установкой, нарушениями во время эксплуатации, отсутствием сервисного обслуживания или с его низким уровнем и другими факторами. Поэтому ошибки котлов Навьен на экране могут периодически появляться.

Главное, знать, что означают коды ошибок котлов Навьен, чтобы оценить ситуацию и найти решение проблемы.Коды ошибок котлов Navien, причины их возникновения и возможные варианты решения от специалистов компании «Санвэй» читайте ниже.

Ошибка 01

Ошибка 01 означает перегрев котельного оборудования. Чаще всего котел перегревается в случае засора системы отопления или из-за неисправности циркуляционного насоса.

Как исправить ошибку 01

Ошибка 02 сообщает, что котел Navienимеет низкий уровень теплоносителя. Либо проблема с датчиком потока. Как правило, когда котел Навьен выдает ошибку 02, из крана горячей воды первые секунды идет кипяток, а потом холодная. То есть температура воды резко становится максимальной и также резко падает.

Как устранить ошибку 03 котла Навьен

3.Если газ не поступает в горелку, то возможно перекрыта подача газа или неисправен газовый клапан.

Ошибка 04 котла Навьен означает о ложный сигнал о коротком замыкании цепи датчика пламени или наличии пламени. То есть проблема в сбое работы платы управления.

Ошибка 05

Ошибка 05 говорит об обрыве цепи датчика температуры воды в системе отопления.>/p?

Как устранить ошибку 05

3. Попробовать отсоединить разъем датчика температуры воды в отопительной системе от разъема блока управления и снова соединить их.

Ошибка 06 на экране сообщает о коротком замыкании цепи датчика температуры воды в системе отопления.

Ошибка 07

Ошибка 07 говорит об обрыве цепи датчика температуры горячей воды.

Как устранить ошибку 07

3. Отсоедините разъем датчика температуры ГВС от разъема коннектора блока управления, а потом снова соедините их для нормального контакта.

Ошибка 08 сообщает о коротком замыкании цепи датчика температуры горячего водоснабжения.

Как устранить ошибку 08

Ошибка 09 котла Навьен извещает о проблемах (сбоях) в работе вентилятора. Возможно, неисправен двигатель вентилятора. Еще одна причина – сбой в работе платы управления.

Как устранить ошибку 09

Ошибка 10 котла Навьен(Navien) говорит о сбое в работе системы дымоудаления. Возможно дело в засоренном дымоходе, перегибе трубок от датчика давления воздуха или их неправильном подключении. Еще одна возможная причина появления этой ошибки – сильные порывы ветра.

Как устранить ошибку 10

3. Проверить как подсоединены трубки от датчика воздуха. Исключить наличие перегиба.

Ошибка 011 — это ошибка заполнения теплоносителя. Но в котлах Навьен для российского рынка она не предусмотрена. Встречается только в котлах, рассчитанных на европейский рынок.

Ошибка 12

Ошибка 12, которую выдает котел Навьен, сообщает о погасании пламени во время работы котла. Проблема может крыться в неисправности газовой арматуры.

Ошибка 13

Ошибка 13 котла Навьен говорит о коротком замыкании датчика протока системы отопления.

Как устранить ошибку 13

4. Перезапустить котел. Возможно дело в плате управления. Может возникнуть необходимость замены платы.

Ошибка 15 говорит о проблемах в работе платы управления.

Как устранить ошибку 15

3. Заменить плату управления.

Ошибку 16 котел Навьен выдает, когда происходит перегрев отопительного оборудования. Датчик срабатывает на перегрев и блокирует работу котла. Возможно проблема в неисправности самого датчика.

Как устранить ошибку 16

5. Перезапустить котел. Возможно дело в плате управления. Может возникнуть необходимость замены платы.

Ошибка17 говорит о проблемах установки DIP-переключателяна блоке управления.

Ошибка 18

Ошибка 18 означает перегрев датчика дымоудаления.

Как устранить ошибку 18

4. В случае неисправности или некорректной работы платы управления, перезапустите котёл. При повторном сбое замените плату управления.

Ошибка 27 информирует об обрыве или коротком замыкании цепи датчика давления воздуха APS.

Как устранить ошибку 27

Теперь вы знаете коды ошибок, которые может выдавать котел navien. Обращайтесь в компанию «Санвэй» для качественного ремонта котла Навьен.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
