Как работает комбинированный котел газ-дрова

Почему брикеты и пеллеты эффективнее дров?

Здесь все дело в плотности и влажности этих видов топлива. Плотность брикетов выше чем у дров за счет прессования под высоким давлением. Влажность меньше, так как мелкое сырье проще и легче просушить чем поленья. К примеру, это показатель у пини-кей составляет 4-6%, у дров естественной сушки 30-40%.

Также, некоторое сырье, как например лузга подсолнечника, увеличивает теплотворность евродров. Однако и зольность будет выше, а значить будут дополнительные расходы на чистку дымоходом.

Таблица теплоотдачи различного топлива

Вид топлива	Тепловая способность, ккал/кг
Пелетты	4500
Брикеты	4900
Дрова	2500
Уголь древесный	7500
Торфяной брикет	3800
Каменный уголь	7400
Мазут	9800
Дизельное топливо	10200
Природный газ	8300

С точки зрения экологии

Как упоминалось выше, на дрова уходит очень много деревьев. Несмотря на то что их запасы значительные, сейчас прирост меньше скорости вырубки. Особенно это актуально для ценных и долго растущих пород: дуба, граба, ясеня.

Пеллеты и брикеты делаются из отходов, которые зачастую просто выбрасываются, сваливаются на перегнивание или сжигание. Это стружка, ветки, больные деревья и тд. Таким образом можно значительно оптимизировать вырубку деревьев у увеличить их восстановление. Многие компании даже платят за утилизацию своих отходов.

В некоторых странах выращивают особые быстрорастущие породы лозы, которые перерабатывают на цепу и прессуют в брикеты. Тем самым увеличивают свою энергонезависимость и минимизируют вред природе.

Котел «Куппер ОК-9» с газовой горелкой

Вот вариант модели котла с установленной газовой горелкой.

Котел «Куппер ОК-9» с газовой горелкой

Как видите, газовая горелка вместе со всем  необходимым оборудованием ставится вместо дверцы зольника.

Котёл с установленной газовой горелкой

Возникла необходимость перейти на другой вид топлива? – Пожалуйста!
Снимается горелка, всё это крепится так, что демонтаж не вызовет затруднений, возвращается в котёл опора колосников, сами колосники, ящик зольника, дверцу и пожалуйста, можно топить дровами и прочим твердым топливом. Разумеется кроме пеллет, так этот вид топлива, кстати самый эффективный и экономичный после газа, требует установки специального оборудования, что в принципе так же возможно.

Вот так будет выглядеть котёл приспособленный под отопление пеллетами.

Рейтинг комбинированных котлов

Большое количество различных моделей порой вызывает сложности в выборе даже у специалистов, не говоря уже о простых покупателях, поэтому публикуем топ-5 моделей. Для наглядности сведём данные в таблицу.

Таблица 1. Лучшие модели 2018-2019 года

Модель	Виды топлива	Описание	Мощность, кВт	КПД,%	Вес, кг
ZOTA MIX-20	Уголь, дрова, газ, дизтопливо электричество	Модель от российского производителя, которая без проблем потребляет основные виды топлива. Выдерживает кратковременное повышение давление до 4 атм (рабочее 3 атм). Материал ТЭНов – цельнотянутая трубка из нержавеющей стали. Их работа контролируется внешним пультом управления. Также аппарат оснащён регулятором тяги и термоманометром, что увеличивает эффективность процесса горения. Для защиты от теплопотерь сделана теплоизоляция водяной рубашки. Износоустойчивость внешнего кожуха достигается благодаря покрытию порошковой краской.	3-9	80	140

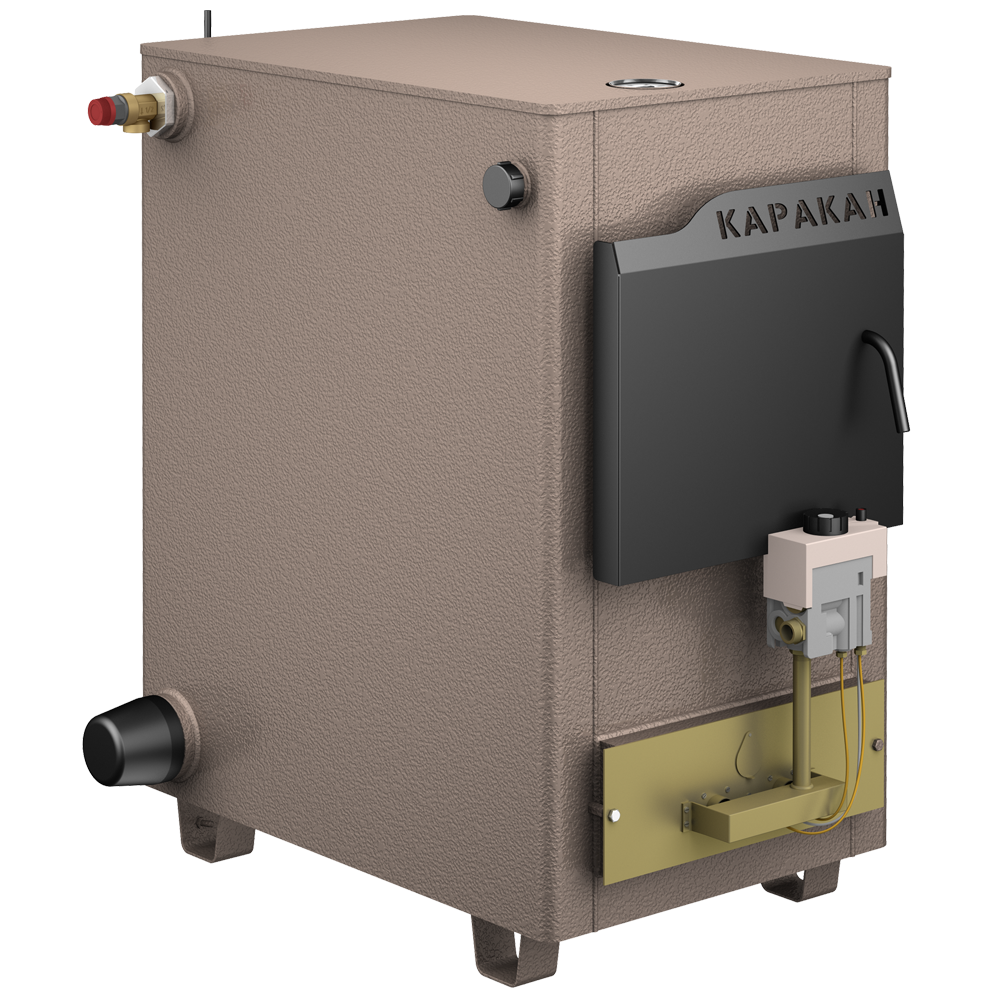

КАРАКАН 16ТПЭВ 3	Дрова, газ, электричество	Двухконтурная модель российского производителя особенно популярна у сельских жителей, т.к. оснащена широкой варочной панелью, на которой готовят еду и себе, и скотине. Агрегат без труда отопит площадь до 160 кв.м., это относится не только к жилым, но и к производственным помещениям, в т.ч. теплице или гаражу. Глубина стальной топки – 0,56 м. «Водяная рубашка» не даёт металлу перегреться или перегореть, что делает срок службы аппарата долгим.	9	75	120
Теплодар Куппер ПРО 22	Дрова, уголь, газ, пеллеты	Отечественная модель может без труда обогреть помещения до 220 кв.м. При использовании дров или угля, агрегат приобретает черты котла длительного горения, поскольку на одной закладке период работы составляет 8 и 10 часов соответственно. Ещё один плюс – вместительная топка, в которую помещаются дрова длиной до 600 мм.	6	80	115
Kiturami KRM 30R	Дрова, брикеты, уголь, дизель.	Двухконтурный котёл из Южной Кореи оснащён несколькими камерами сгорания и электронным управлением. Способен отопить помещение площадью до 350 кв.м. Теплообменники изготовлены из легированной стали, поэтому сильно увеличивать давление не стоит.	35	85-92	170
Protherm Бизон 40 NL	Газ, дизель, мазут	Двухконтурная модель из Словакии способна отопить площади до 400 кв.м. Управление происходит с помощью микропроцессора, а на электроном дисплее чётко видны параметры работы котла в каждый момент времени.	38	89	148

Внешний вид котла Protherm Бизон 40 NL

Особенности газодровяных котлов для дома

В первую очередь стоит отметить, что в большинстве случаев за основное топливо берут газовую магистраль, а на дровяное отопление переходят в случае отключения на периоды технического обслуживания или аварий. Конечно, для полностью универсального подхода стоит установить комбинированный прибор дрова-газ-электричество, но не всех может устроить стоимость электроэнергии.

В целом, комбинированные котлы могут топиться разным твердым топливом, почти без изменений в его конструкции. Так, дрова, уголь, брикеты, пеллеты – все стоит на одном уровне по степени распространенности, выбор зависит от цены на различные виды в том или ином регионе. Именно поэтому газово-дровяные котлы популярны, твердое топливо легко заменить аналогом.

Рис. 2 Внешний вид газодровяного котла

Во вторую очередь, важно учитывать, что изготавливают отопительные котлы на твердом топливе из стали и чугуна, что позволяет сделать их устойчивыми к постоянной высокой температуре во время отопительного сезона. Особенно это важно, если в качестве топлива используется уголь, дающий заметно более высокую температуру в топке. Но это еще и добавляет хлопот

Большой вес оборудования в некоторых случаях требует усиления полового покрытия в помещении в доме, выделенном для его установки. Чугунные котлы отопления газ-дрова это требуют в обязательном порядке. Газодровяные модификации из легких сортов металла можно монтировать на обычный пол, на место занимаемого ранее дровяной или угольной печью. Приборы дрова-газ-электричество обычно имеют небольшой вес

Но это еще и добавляет хлопот. Большой вес оборудования в некоторых случаях требует усиления полового покрытия в помещении в доме, выделенном для его установки. Чугунные котлы отопления газ-дрова это требуют в обязательном порядке. Газодровяные модификации из легких сортов металла можно монтировать на обычный пол, на место занимаемого ранее дровяной или угольной печью. Приборы дрова-газ-электричество обычно имеют небольшой вес.

bc0cad174bc33c62bb371b36071d8676.jpe

Различают еще две разновидности комбинированных моделей: одноконтурные (работают только на обогрев системы отопления) и двухконтурные (второй контур нагревает воду для системы водоснабжения в доме). Так, прибор газ-дрова можно использовать в качестве бойлера даже в теплое время года. То же относится и к прибору дрова-газ-электричество.

Стоит отметить также и такую особенность. Помимо отвода дыма через трубу при топке твердыми видами топлива имеются твердые же продукты сгорания, оседающие в поддоне и требующие периодической утилизации.

Наиболее интересны для отопления котлы универсальные газ-дрова-пеллеты, имеющие возможность автономной работы без участия человека в течение длительного времени. Такой нагреватель вместо дров или газа способен работать со специальными гранулами. Столь комбинированный вариант избавляет от необходимости запасаться дровами, т.к. пеллеты обычно имеются в продаже всегда. Как вариант, еще удобен комбинированный котел.

Критерии подбора

Если вы решили приобрести комбинированный отопительный котел газ дрова, стоит обратить внимание на несколько важных факторов, которые могут повлиять на качество его работы.

Одним из главных факторов является мощность оборудования. Она свидетельствует о том, сможет ли котел обеспечить комфортные условия в доме. Считается, что в условиях хорошо утепленного дома для обогрева 30 м3 объема помещения потребуется 1 кВт мощности.

Тем не менее, желательно проконсультироваться со специалистами, которые помогут определить необходимую мощность прибора, исходя из характеристики строения, его местонахождения, климатических условий в регионе и ряда других факторов.

Кроме того, важно учитывать, каково давление газа в магистральном трубопроводе, поскольку оно напрямую влияет на эффективность работы котла. В некоторых случаях производится расчет в условиях недобора мощности.

Следующий параметр, на который стоит обратить внимание при выборе комбинированного котла газ твердое топливо, это способ его использования. Если планируется установка котла только в качестве отопительного прибора, то достаточно будет одноконтурной модели

А если вы хотите одновременно пользоваться горячей водой, придется потратиться на двухконтурный котел.

Некоторые двухконтурные модели отопительных котлов на твердом топливе и газе оборудованы проточной системы нагрева воды, а ряд других – имеет встроенный бойлер, что более удобно. Стоит отметить, что двухконтурный котел будет более компактным, чем установка бойлера или колонки и одноконтурного прибора. При этом подключить такое оборудование будет намного проще и выгоднее.

Разница между двумя типами нагрева заключается в том, что во встроенном бойлере всегда будет запас, а вот проточная система обеспечит горячую воду только при включении отопительного прибора.

Тем не менее, при покупке одноконтурного газово-дровяного котла всегда есть возможность впоследствии подключить бойлер.

Привлекательность котлов отопления

Придуманная разработчиками идея изменения горелки позволит менять вид топлива в случае необходимости, при этом производительность во всех случаях является равноценной. Во время замены топлива делается демонтаж одной горелки с последующей установкой следующей. При этом габаритные свойства горелки вовсе не мешают простому и быстрому процессу монтажа. Комбинированные котлы отопления являются много-или биотопливными. Огромный выбор видов топлива: этанол, газ, дрова, опилки дает много преимуществ и позволяет использовать такие котлы везде.

Универсальный котел дрова-газ

По своей конструкции котлы разделяются:

•  Настенные;
•  Напольные.

Напольные котлы предназначены для отопления более крупных помещений по сравнению с настенными. Поэтому и по габаритам они значительно превышают своего «младшего братика». Для котлов такого типа необходима дополнительная отдельная площадь.

Комбинированные котлы отопления газ дрова стали неотъемлемым атрибутом почти в каждом доме. Такая популярность обоснована тем, что все они оборудованы встроенными контурами входа-выхода, с чьей помощью можно регулировать температуру. Это весьма практично в бассейне, сауне, закрытом саду или доме. Такие котлы способны вырабатывать от 750 литров горячей воды в час.

Цена на отопление дома различными материалами

Недостатки и преимущества

Универсальные котлы отопления являются довольно габаритными, если их сравнивать с аналогами, использующими исключительно один вид топлива. Но с другой стороны такие установки гораздо меньше чем те, которые используют 4 вида топлива.

Основные достоинства котлов отопления дрова-газ:

1.  Они позволяют обеспечить своеобразную автономность. Когда закончится газ, вы всегда сможете перейти на дрова;
2.  Такие установки всегда оснащаются всеми необходимыми патрубками и соединениями, чтобы хозяин легко мог подсоединить обычную систему отопления дома или конструкцию «теплого пола»;
3.  Комбинированные котлы дрова-газ могут быть двохконтурными или одноконтурными. Благодаря этому вы сможете без проблем к ним бойлер для нагрева воды или же подогревать воду проточным способом.
4. К недостаткам комбинированных котлов можно отнести:
5.  Такого рода котлы нуждаются в отдельно отведенном помещении, что бывает довольно затратным решением в плане пространства;
6.  Чем мощнее и тяжелее комбинированные котлы, тем меньше дополнительных возможностей у них есть в наличии. К примеру, высокопроизводительное оборудование вполне может быть не оснащено системой защиты от замерзания или вторым контуром для дополнительного подогрева воды. С одной стороны это мелочь, но с другой  очень полезная функция, без которой порой трудно обойтись;
7.  Конструкция повышенной сложности значительно завышает стоимость и затрудняет проведение сервисного обслуживания;
8.  Их большой вес создает много трудностей при транспортировке или установке. К тому же производят такие котлы в основном в напольном исполнении.

После того как вы определились с потребностью в горячей воде и с системой отопления, вы сталкиваетесь с подбором комбинированным котлом по мощности, которая сможет удовлетворить необходимые условия и запросы. Для подсчетов при выборе мощности нужно учитывать то, что на каждые 10 квадратных метров помещения затрачивается примерно 1 кВт мощности котла.

Если вам понадобится горячая вода, то мощность придется увеличить примерно на тридцать процентов. Преимуществом является то, что дополнительная мощность будет использоваться исключительно для приготовления воды. В доме температуре не будет падать.

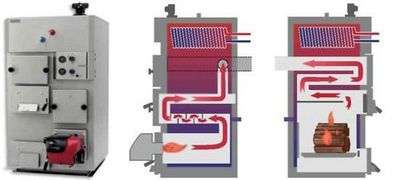

Конструкция универсального котла дрова-газ

Рекомендации

Лучше всего использовать котлы, которые оснащены автоматизированными системами. С их помощью осуществляется беспрерывная подача горячей воды и тепла. Таким образом, вы исключаете вероятность того, что по какой-то причине может пропасть подача отопления. Особо важным это является при использовании котлов в детских садах, в больницах или школах, где нельзя прекращать отопление.

Специальные древесные гранулы для отопления

Как сделать своими руками котел твердотопливный длительного горения чертежи и схемы

Перед тем, как начать изготовление котла, необходимо определиться с его конструкцией. Ее выбор зависит от назначения агрегата. Если он предназначен для отопления небольшого хозяйственного помещения, гаража или дачного домика, то делать в нем водяной контур не обязательно. Обогрев такого помещения будет происходить непосредственно от поверхности котла, путем конвекции воздушных масс в помещении, как от печи. Для большей эффективности можно устроить принудительное обдувание агрегата воздухом при помощи вентилятора. При наличии системы жидкостного отопления в помещении, необходимо предусмотреть устройство в котле контура в виде змеевика из трубы или другой аналогичной конструкции.

Схема подключения твердотопливного котла к системе отопления

Выбор варианта зависит и от типа твердого топлива, которое нужно будет использовать. Для отопления обычными дровами требуется увеличенный объем топки, а для применения мелких топливных гранул можно устроить специальную емкость, из которой гранулированное топливо подается в котел автоматически. Для изготовления котла твердотопливного длительного горения своими руками, чертеж можно взять и универсальный. Он подойдет для любого вида используемого твердого топлива.

Чертеж твердотопливного котла длительного горения мощностью 25/30/40 кВт

Расскажем пошагово, каким образом и из каких деталей можно сделать котел отопления на твердом топливе длительного горения по предложенной схеме:

• подготовим место, где будет установлен будущий агрегат. Основание, на котором он будет стоять, должно быть ровным, прочным, жестким и огнеупорным. Лучше всего для этого подойдет бетонный фундамент или толстая чугунная либо стальная плита. Стены нужно обить тоже огнеупорным материалом, если они деревянные;
• собираем весь необходимый материал и инструменты: из которых нам понадобиться аппарат для электродуговой сварки, болгарка и рулетка. Из материалов: листовая 4-мм сталь; 300 – мм стальная труба со стенками 3 мм, а также другие трубы 60 и 100 мм диаметром;

• для того, чтобы изготовить котел на твердом топливе длительного горения, нужно из большой 300 – мм трубы вырезать кусок длиной 1 м. Можно и немного меньше, если в этом есть необходимость;
• из стального листа вырезаем дно по диаметру трубы и привариваем его, снабдив ножками из швеллера длиной до 10 см;
• распределитель воздуха выполняем в виде круга из листа стали с диаметром на 20 мм меньшим, чем труба. В нижнюю часть круга приваривается крыльчатка из уголка с размером полки 50 мм. Для этого можно использовать и швеллер аналогичного размера;
• сверху в середину распределителя привариваем 60 – мм трубу, которая должна быть выше котла. В середине диска распределителя прорезаем отверстие по трубе, так, чтобы был сквозной туннель. Он нужен для подачи воздуха. В верхней части трубы врезается заслонка, которая позволит осуществлять регулировку подачи воздуха;

Схематическое изображение устройства котла, работающего на твердом топливе

• в самой нижней части котла изготавливаем небольшую дверку, снабженную задвижкой и петлями, ведущую в зольник для удобства удаления золы. Сверху в котле прорезаем отверстие для дымохода и привариваем в это место 100 – мм трубу. Вначале она идет под небольшим углом вбок и вверх на 40 см, а потом строго вертикально вверх. Проход дымохода через перекрытие помещения должен быть защищен по правилам противопожарной безопасности;
• заканчиваем сооружение котла отопления на твердом топливе длительного горения изготовлением верхней крышки. В ее центре должно быть отверстие для трубы распределителя потока воздуха. Прилегание к стенкам котла должно быть очень плотным, исключающим попадание воздуха.

Чертеж с размерами для создания твердотопливного котла своими руками

Полезный совет!Чтобы разжечь, изготовленный своими руками, котел твердотопливный длительного горения, чертеж которого был представлен выше, необходимо: снять крышку и поднять регулятор, заполнить котел топливом доверху и облить его горючей жидкостью, все поставить на место и бросить горящую лучину в трубу регулятора. Когда топливо разгорится, снизить поток воздуха до минимума, чтобы оно начало только тлеть. После этого произойдет возгорание пиролизного газа и котел запустится.

Твердотопливный котел «Куппер Эксперт»

Универсальный котел модельного ряда Куппер Эксперт. Так всё же, универсальный или твердотопливный?

Посудите сами. Котёл, в базовой комплектации, работает на дровах, угле, топливных брикетах из торфа и электричестве. Конечно, встроенный электрический нагреватель (ТЭН) предназначен не для основного отопления, а скорее вспомогательного, для поддержания комфортной температуры после полного сгорания топлива.

Твердотопливный котел «Куппер Эксперт» в интерьере частного дома.

Однако, если дополнить котел газовой или пеллетной горелкой, то котёл может работать и на этих видах топлива. Причем монтаж/демонтаж оборудования занимает буквально 20 мин. Разве что с газовой горелкой, придется вызывать газовиков (по правилам техники безопасности) но мы то с вами знаем…..

Кстати, котел может работать как на сжиженном газе с баллона, так и на магистральном. Конечно после замены необходимых жиклёров. Согласитесь, удобно, а иногда просто необходимо иметь котёл, который может согреть вас сжигая в качестве топлива, что угодно.

Из дополнительных плюшек: Четыре режима работы с твердым топливом.

• Для быстрого прогрева с минимальным объемом топлива.
• Для нормальной работы режим «Классик»
• Для длительного горения «Медиум»
• Режим «Максимум» — 24 часа на одной, полной закладке угля.

И да, все режимы можно автоматизировать. Возможно у кого то возникнет вопрос, как можно автоматизировать горение дров или угля? Можно! Для этого необходимо оснастить котёл регулятором тяги. Автоматическим разумеется.

Интересные технические решения

В котлах от не только в модельном ряде «Куппер Эксперт» но и других, сохраняются возможности перехода на другие виды топлива.

А так же эти котлы, для большей эффективности, имеют развитую систему теплообменников. Так, что даже тепло от тлеющей золы пойдёт на обогрев. Эта система теплообмена включает в себя водонаполненное дно и водотрубный колосник. Посмотрите это видео.

https://youtube.com/watch?v=3UJgoAOqWnE

Что собой представляют комбинированные котлы «дрова-электричество»

Котлы смешанного типа, работающие на твердом топливе и электричестве, – это всегда напольная конструкция, по габаритам соответствующая обычным твердотопливным моделям. Без использования ТЭНов (трубчатых электронагревателей) – это обычные твердотопливные котлы, сжигающие не только дрова, но и уголь, пеллеты, торф, кокс, антрацит. Обвязка, установка и подключение универсальных котлов производится аналогично однотопливным.

Для чего нужны и как применяются

Отопление электричеством является наиболее дорогим. Однако если использовать его в качестве резервного источника тепла в твердотопливном котле, можно получить больше выгод, чем может показаться на первый взгляд:

• сохранение комфортного уровня температуры после прогорания твердого топлива в течение более длительного срока, например, до утра, если загрузка догорела в полночь;
• сглаживание цикличности твердотопливных котлов, когда на пике горения достигается чрезмерная теплопроизводительность, а между загрузками она сильно снижается. Как следствие, трудно сохранять постоянный комфортный уровень температуры в доме;
• возможность более быстрого нагрева теплоносителя при одновременном использовании дров и электроэнергии;
• серьезная экономия пространства котельной, поскольку для установки двух отдельных однотопливных котлов нужно по крайней мере 6 м2 свободной площади.

В отличие от газово-дровяных моделей , котлы на твердом топливе и электричестве более оправданы, практически не отличаются по стоимости от обычных твердотопливных аналогов.

Однако если есть финансовые возможности, а место в котельной не ограничено, мы рекомендуем установить два отдельных котла, которые можно подключить параллельно (если система с естественной циркуляцией) или последовательно (если планируется закрытая система отопления с принудительной циркуляцией теплоносителя). На это есть несколько причин:

• функциональность отдельного электрического котла сильно выше, особенно при использовании комнатного термостата;
• блок ТЭНов уменьшает объем топочной камеры в среднем на 5-15 литров, что сказывается на длительности горения одной загрузки;
• КПД ТЭНов при работе после прогорания загрузки снижается на несколько процентов (от стандартных 99%) в виду наличия в топке постоянной тяги. Кроме того, водяная рубашка, в которую помещены трубчатые электронагреватели обычно не отделена слоем теплоизоляции, что добавляет теплопотери через теплообменник (когда нагревательный узел даже бюджетных электрокотлов имеет слой теплоизоляции).

Устройство и принцип работы

Котлы со встроенным ТЭНом имеют абсолютно такую же конструкцию, как и классические твердотопливные аналоги, за исключением отведенного в водяной рубашке места под блок ТЭНов, часто это подразумевает уменьшение объема топочной камеры. Блок трубчатых электронагревателей – съемный, нагревательная часть помещена непосредственно в теплообменник, а контакты выведены через отверстие в стенке корпуса котла.

Работают даже 6 кВт блоки от однофазной электросети, управляются с котла, автоматически или с помощью отдельного пульта управления, как в моделях Zota и Теплодар Куппер.

Алгоритм работы прост:

1. При растопке дровами или углем котел работает как и любой другой твердотопливник. Уровень тяги и температуры поддерживает механический терморегулятор.
2. После сгорания загрузки топлива, температура теплоносителя падает и, при достижении критической отметки, датчик температуры подает сигнал блоку ТЭНов.
3. Если во время обогрева ТЭНами загрузить новую порцию твердого топлива, температура теплоносителя поднимется и ТЭНы отключатся.

Преимущества и недостатки

Если оценивать универсальные и двухтопочные котлы отопления с точки зрения цены, то стоит заметить, что они являются более дорогими, нежели традиционные модели. Конечно, это является недостатком. Однако этот недостаток только сначала кажется таковым, а ведь когда устанавливается комбинированный котел отопления газ-электричество или с другим энергоносителем, то решаются проблемы отсутствия определенного вида топлива, проблема подорожания. А на сегодняшнем рынке такие проблемы довольно распространены.

Таким образом, владелец помещений может поступить следующим образом. Можно, помимо основного котла, поставить дополнительный и пользоваться двумя агрегатами по очереди. Можно также демонтировать старое оборудование и поставить комбинированные котлы отопления дрова-электричество или другие энергоносители. Но в чем смысл обслуживания двух котлов? Не лучшим ли вариантом будет установка одного котла, который станет отличным способом отопления дома доступным топливом? Конечно, правильный ответ напрашивается сам собой.

Как показывают отзывы, комбинированный котел отопления дрова-электричество или с другими энергоносителями – это прекрасный способ экономии.

Несмотря на первоначально высокую стоимость оборудования, такой котел позволит наиболее эффективным образом использовать все имеющиеся ресурсы.

Многие производители отопительного оборудования для повышения конкурентноспособности своего товара и создания более комфортных условий для своих клиентов, серьезно начали заниматься производством комбинированных котлов отопления. Такого рода котлы известны тем, что могут одновременно работать на нескольких видах топлива. На сегодняшний день вы сможете найти такие котлы, которые могут работать сразу на четырех видах топлива. Но в виду небольшой их функциональности, особой популярности среди населения достигли комбинированные котлы отопления, работающие на газу и дровах.
