Кран шаровый латунный

Как выбрать шаровый кран

Приступая к строительству водопровода или отопления, следует точно знать типоразмеры труб и фитингов, какой шаровый кран лучше. Начинать следует с создания схемы проведения трубопровода.  По ней нужно рассчитать количество запорной арматуры. Затем покупать вентиля или шаровые краны.

В местах перекрытия потока, в начале ответвлений системы отопления используют вентиля. Они просто перекрывают поток в нужный момент. В конечных точках труб, на выходе воды, лучше ставить шаровые краны.

Выбор начинается с диаметра. Фитинги для дома подойдут резьбовые. Затем следует выбрать материал корпуса и цвет ручки:

  • желтая, черная — газ;
  • синяя, голубая — холодная вода;
  • красная — горячая вода.

У смесителей обычно блестящие стальные или декоративные ручки.

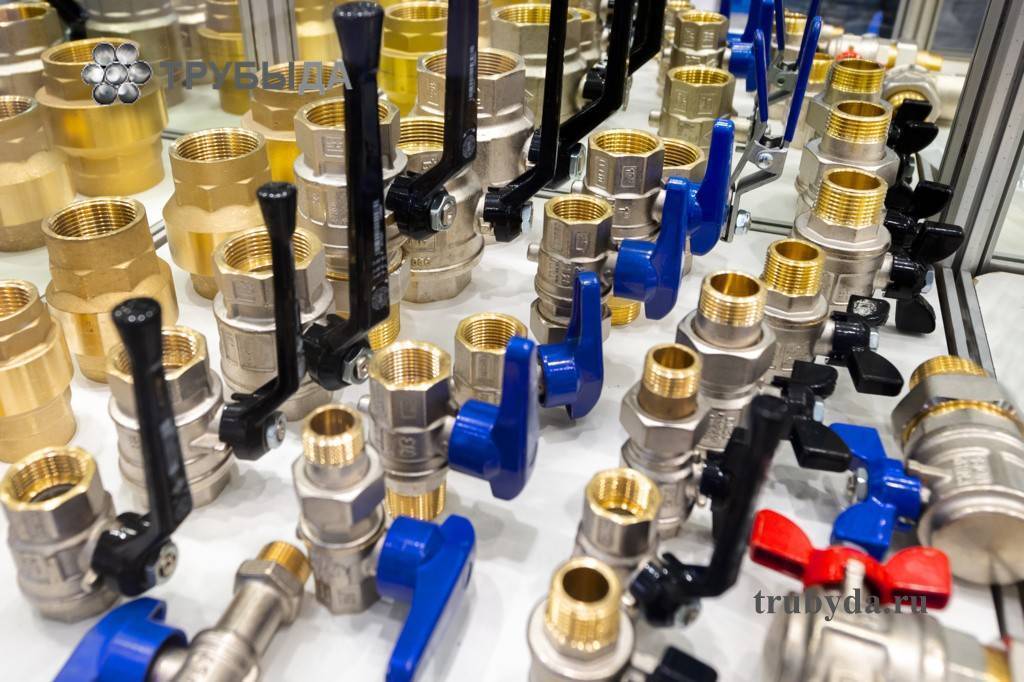

Большой выбор шаровых кранов

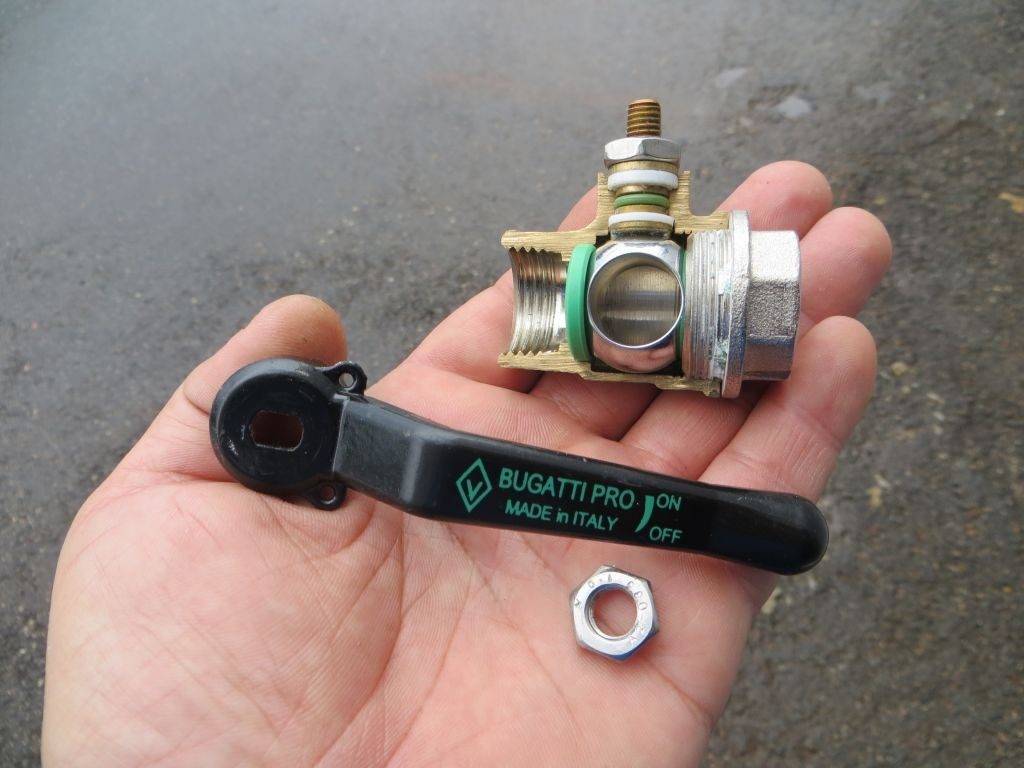

Устройство шара

В седле расположен главный элемент-пробка в форме шара с разным количеством полостей. Шар свободно вращается внутри седла. Внутренние устройства кранов подразделяются на полно проходные и редуцированные (стандартно проходные).

Полно проходные краны в своем устройстве имеют шар с отверстием, равным диаметру трубы. Во время прохождения жидкости в шаровых кранах в полностью открытом состоянии потери со стороны гидравлики сводятся к минимуму. Это качество обеспечило применение арматуры данного типа в качестве основного запорного устройства.

Редуцированные краны применяются в трубопроводах, где напор не играет особой роли. Шар соединяется к рычагам посредством штока. С помощью рычага производится непосредственно управление водой. На центральных участках используют краны с рычагом, а краны с бабочкой-на ответвленных частях системы.

Уплотнительные элементы из фторопласта

На раннем применении шаровых кранов для воды не обеспечивалось полное перекрывание потока. Недостаток обеспечения элементов крана металлическими деталями не давал этого достичь. Начало использования новых материалов привело в повсеместному применению шаровых кранов. Кольца для уплотнения и сантехнические прокладки теперь изготавливаются из различных материалов.

Для этих целей могут применяться сплавы металлов, резина, пластик всех видов, графит или тефлон. Еще в качестве материалов изготовления этих важных механизмов стали применяться синтетические каучуки. В то же время широкое применение находят уплотнительные элементы из фторопласта. Они обеспечивают плотность закрывания и снижают усилия, применяемые при работе с краном.

Этот материал нового поколения устойчив к агрессивным жидким и газообразным средам. В бытовом использовании его рекомендуется применять при установке полотенцесушителей и проведении газопровода.

Главным положительным качеством фторопласта является способность к выкручиванию. Проще говоря, при использовании изделия из фторопласта можно применять достаточно сильную скрутку без нежелательных последствий.

В таких кранах соединение получается герметичным за счет создания контакта посредством уплотнительного кольца. Поэтому материал изготовления колец играет важнейшую роль при дальнейшем использовании крана.

Фторопласт полностью герметизирует, придает лёгкость и плавность повороту шаровой пробки. Для закрывания или открывания в полной мере выполняется поворот под прямым углом. Рычаг поворачивает шаровой затвор крана, полностью или частично перекрывая поток.

Принцип работы

Принцип работы шарового крана для воды заключается в совмещении отверстий в пробке и корпусе крана. Отверстия совмещаются при повороте шара рычагом. Это обеспечивает совпадение отверстий и позволяет потоку протекать через совмещенные полости. Поворотом шара проход перекрывается стороной, не имеющей отверстия. При этом поток среды делает упор в стенку, и прекращается.

С помощью этого принципа можно не только полностью останавливать, но и регулировать поток. При повороте на угол меньше 90 градусов, течение перекрывается лишь отчасти.

Шаровый кран

Пальма первенства в применении среди запорных устройств принадлежит шаровому крану. Многие мастерах их считают по праву лучшими. Несмотря на его существование более ста лет, он вырвался в передовики благодаря использованию новейших уплотнителей. Запорный элемент в форме шара. Шар через шток соединен с рычагом и при действии на рычаг движение шара устанавливает запорное устройство (выемка в самом шаре) в нужное положение «закрыто или открыто».

Шаровые краны бывают:

проходные (проход жидкости через кран равен потоку жидкости из-за равенства диаметра в трубе и кране) с отсутствием гидравлического сопротивления;
редуцированные, где диаметр прохода через кран меньше отверстия трубы подачи воды, где происходит смена сопротивления (применяется в системах, где не особо важно наличие такого сопротивления).

Применяются шаровые устройства в водо, тепло, газоснабжении. Особенно он потеснил своим применением в водоснабжении своих собратьев – задвижку и вентиль. Использование крана имеет свои преимущества и недостатки.

Преимущества выражены следующими качествами:

  • универсальность, применение во всех сферах, где по трубам проходят жидкостные вещества;
  • многообраие, выраженное разными видами (с внешней и внутренней резьбой) и конфигурацией, разборностью и возможностью соединения в любом сочетании с деталями и встраиваемыми фильтрами;
  • практичность и долговечность (срок службы до 50 лет) с 25 тысячным циклом эксплуатации;
  • малые габариты, что позволяют применять его в разных системах и помещениях;
  • быстрота открытия-закрытия устройства;
  • перекрытие потока за четверть оборота (собратья таким свойством не обладают).

 Шаровые краны имеют такие недостатки :

  • ограниченность его применения в водопроводах обусловлено тем, что такие краны не являются регулирующими в полной мере. Внутренние шары, при неполном повороте, позволяют мусору забивать образующиеся при этом щели и способствуют разгерметизации и износу запорного устройства;
  • невысокая морозостойкость (остатки жидкости в кране могут замерзнуть) и привести в негодность кран, чего нельзя сказать о других видах описанных здесь;
  • рекомендуемое открывание-закрывание крана по причинам, как и у вентиля.

Положительные и отрицательные особенности

Краны шаровые латунные имеют массу положительных характеристик:

  1. Длительный срок эксплуатации. Изделие рассчитано на 5 лет непрерывной работы.
  2. Маленький размер и широкий ассортимент моделей, позволяющий подобрать запорный механизм под любые системы и условия установки.
  3. Высокая надежность. Механизм обеспечивает полную герметичность и функционирование при низких и высоких температурах.
  4. Устойчивость к коррозии. Это позволяет исключить обслуживание и смазывание элементов.
  5. Небольшой вес и компактные размеры делают краны не только удобными, но и доступными в цене.
  6. Шаровая конструкция обеспечивает быстрое перекрытие потока и возможность использования в системах с жидкостями разной вязкости.

К недостаткам можно отнести:

  1. Некоторые модели оснащены массивным штоком, что делает применение в условиях тесного пространства неудобным.
  2. Высокая скорость восстановления подачи требует плавного открытия, чтобы не произошел гидравлический удар.
  3. При плохом качестве воды в водопроводе в изделии могут образовываться солевые отложения, засоры, повреждения шарового механизма и нарушение герметичности.
  4. Все чаще попадаются краны плохого качества, которые сложнее устанавливать. Их срок эксплуатации мал.

Разновидности кранов

Стандартный шаровой кран из пластика

Большой спрос на данное приспособление привел к образованию разнообразных типов шаровых кранов. Между собой они не только отличаются назначением, но и обладают разными характеристиками. В связи с этим, существует широкая классификация шаровых кранов.

Все приборы делятся в зависимости от размеров пропускного отверстия и показателей сопротивления напору воды:

  • стандарт;
  • полнопроходной;
  • не полнопроходной.

Отверстие, которое находится в затворе полнопроходного механизма практически совпадает с размерами труб в трубопроводе. Данное обстоятельство все равно не позволяет пропускать весь поток, ограничивая его в пределах 90-99 процентов. Данный тип широко используется в небольших трубопроводах, которые расположены в системах домов.

Размеры отверстия шарового затвора в стандартных типах кранов немного меньше, чем диаметр трубопровода. В связи с этим, устройство может пропускать от 70 до 90 %потока. Установка такого прибора приемлема для коммуникаций, которые не требуют 100 процентного прохождения жидкости.

Не полнопроходные типы устройств пропускают всего лишь 40-70 процентов потока. Использую подобные приборы в тех местах, где необходимо специальное ограничение напора.

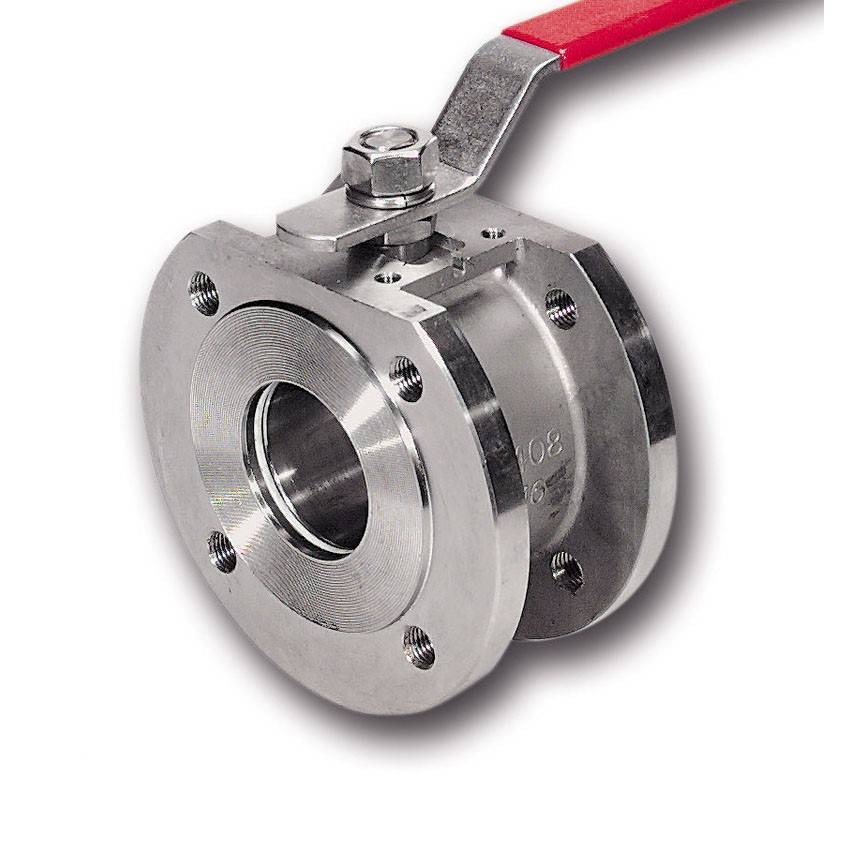

Шаровой кран с фланцевым соединением

Классификация по способу креплений:

  1. Муфтовый. Крепится к трубе на внутреннюю резьбу цилиндрической и конической формы. Чаще всего используется в трубопроводах квартир и домов с размерами до 5 см.
  2. Сварочный. Крепление осуществляется путем приваривания. Такой метод помогает создать идеальную герметизацию мест соединений. Применяется подобный способ на важных и сложно доступных частях внешних магистралей.

Данный метод соединения также используют и к шаровым кранам из пластика, которые привариваются к трубам из идентичных материалов. Такие изделия нашли свое применение лишь в бытовых условиях квартир и домов.

  1. Фланцевый. Крепление производится установкой фланцев. Они могут состоять из нескольких деталей, или иметь цельную основу. Использовать их следует в трубопроводах, размером от 5 см. Крепление фланцами обязательно в случаях если в конструкции предусмотрено их частичное соединение и разъединение. Также предпочтительно применять данный тип крепления в тех местах, где запрещается проводить сварочные работы.
  2. Комбинированный. Отличием является разнообразие способов крепления. Универсальность позволяет использовать его для любых коммуникационных систем с различными видами соединений (сварка-резьба, сварка-фланец и другие).

Шаровой кран с американкой

Кроме того, краны изготавливаются из разных видов материалов, таких как латунь, пластик и др. Второй вид изделий подходит для установки в трубопроводы из стали и пластика. Устройства из пластмассы следует монтировать лишь к соответственному материалу.

Приборы из сырья, подобного латуни очень хрупкие, устанавливать их необходимо с осторожностью, и только на трубы с подачей исключительно прохладной воды

Где используется кран шаровой латунный

Главной областью применения кранов шаровых латунных являются участки систем водопровода, на которых необходима установка запорной арматуры. Это и отводы водопроводных магистралей, и участки с наличием сантехнических или гидротехнических узлов.

Существуют и никелированные латунные шаровые краны, которые монтируются на трубопроводные магистрали водоснабжения или газопровода в качестве запорной арматуры.

Наиболее распространенные участки для монтажа кранов шаровых латунных:

  • перед гибкой подводкой унитаза;

  • вывод трубы для подключения стиральной или посудомоечной машины;

  • вывод под водонагреватель;

  • в точках стыковки трубы с «байпасом» (обводной участок трубы возле насосной станции) в отопительных системах;

  • в стандартных смесителях для ванн и раковин.

Спускной шаровой кран – это один из видов запорной арматуры для пропускания или перекрывания жидкости (или газа) в трубопроводе. Конструктивно шаровидный запорный элемент не может позволить регулировать силу напора воды, но некоторые модели оснащаются спускными устройствами, делая шаровой кран более универсальным видом запорной арматуры.

Чаще всего краны шаровые латунные со спускным устройством применяются в магистралях, по которым транспортируется газ или жидкость для бытовых и промышленных нужд. Причина массового использования этого вида запорной арматуры – долгий срок службы, малое гидравлическое сопротивление и высокий уровень надежности. Вне зависимости от модификации, спускной механизм автоматически срабатывает при изменении основных показателей выше нормативных.

В качестве защиты от затопления или протечки транспортировочного вещества используют трубки для отвода жидкости (или газа). Иногда с помощью спускного крана делают принудительный сброс транспортируемой жидкости или пара. Среди всего разнообразия кранов шаровых латунных большим спросом пользуются пробно-спускные краны. Кроме их основной функции (сброса), они выполняют и роль лабораторного инструмента, обеспечивая забор проб находящегося в магистрали вещества.

Такой тип крана шарового латунного состоит из корпуса и поворотного механизма, отвечающего за распределение транспортируемого вещества по магистрали. Конструктивно многие модели шаровых кранов отличаются только исполнением корпуса, а шаровой механизм у них практически идентичен.

Поворотный (шаровой) механизм спускового крана полый внутри, а с двух противоположных сторон этой полости расположены отверстия: два входных (для горячей и холодной воды) и одно выходное, из которого подается вода заданной температуры. В запорной же арматуре, в отличие от спускных кранов, шаровой механизм имеет всего два отверстия (по одному с каждой стороны).

Как правило, размер отверстия в шаровом механизме равен сечению трубы водопровода. Отсюда и второе название этих кранов – полнопроходные. В полностью открытом положении такие краны позволяют проходить жидкости или газу абсолютно беспрепятственно, а в поворотном положении (на 90°) проход полностью закрывается.

Читайте материал по теме: Шаровые краны оптом

Что собой представляют фланцевые шаровые краны для воды?

Фланцевый кран для воды также имеет шарообразный запорный элемент, поворот которого по вертикали открывает отверстие для движения воды.

Шаровые краны такого типа применяют для трубопроводов, по которым транспортируют пар, нефть, воду, воздух. Обычно фланцевые конструкции используют в условиях, когда использование муфтовых кранов ограничено из-за условий эксплуатации (температура выше 100 °C или рабочее давление превышает 16 бар).

Важно следить за тем, чтобы кран был повернут до упора. Иначе на запорном элементе появится загрязнение, которое приведет к нарушению герметичности

Возникнет необходимость ремонта или даже замены всей конструкции.

Существует несколько видов классификаций кранов шаровых фланцевых для воды:

Конструктивно такие краны делятся на:

  • Прямоточные;

  • Смесительные;

  • Проходные;

  • Угловые.

По пропускной способности они бывают:

  • Стандартные (70−80%);

  • Полнопроходные (90−100%);

  • Неполнопроходные (40−50%).

Краны такого типа делают из различных материалов:

  • Латунь;

  • Сталь;

  • Бронза;

  • Чугун.

Шаровые краны также могут быть со встроенным фильтром для воды и без него.

При выборе фланцевого крана, уделите большое внимание качеству комплектующих, так как это обеспечивает длительное время службы и надежность в эксплуатации. Цена шарового крана не должна быть слишком низкой

Выбирая подобный элемент, уточните рабочую среду и допустимый температурный диапазон. В таком случае сантехнический ремонт не принесет дополнительных хлопот.

Достоинства крана шарового фланцевого для воды:

  • Большой срок эксплуатации;

  • Надежная герметичность при перекрытии потока;

  • Небольшое гидравлическое сопротивление;

  • Компактность;

  • Небольшие размеры;

  • Простая конструкция;

  • Монтируется в любом положении;

  • Нет необходимости в техобслуживании;

  • Легкость в использовании;

  • Краны с разборным корпусом можно починить;

  • При необходимости быстро перекрывается вручную.

Минусы таких кранов:

  • Дорогие;

  • Тяжелые;

  • Длинный рычаг при ручном управлении.

Читайте материал по теме:
Поставщик инженерной сантехники: критерии правильного выбора

Материалы

Чаще всего рынок сантехнических изделий предлагает шаровые краны, изготовленные из латуни, стали и полипропилена. У каждого вида есть свои плюсы и минусы:

  1. Стальные запорные механизмы обладают высокой прочностью и низкой ценой. Они способны выдерживать высокие температуры и давление. Недостатком является склонность к коррозии, которая уже через несколько лет приводит прибор в негодность.
  2. Латунь отличается долговечностью и стойкостью к коррозии. Краны из такого материала способны прослужить не один десяток лет. К плюсам относят и то, что латунь отлично сочетается с любым другим металлом. Недостаток латунных кранов — высокая стоимость, что с учетом положительных характеристик полностью окупается.
  3. Полипропиленовые изделия устойчивы к коррозии и имеют достаточно неплохие эксплуатационные свойства. Материал легкий и недорогой. Изделия чаще всего используют в быту для установки на пластиковые паяные системы.

Назначение

Шаровые краны являются запорными механизмами нового поколения со своими отличительными особенностями и разными сферами использования.  Эти универсальные устройства могут применяться на трубах с диаметром разного размера. Устройство используется в системах с водой, для перемещения жидких и газообразных веществ.

Шаровые краны водяные необходимы в системах водоотведения, отопительной системе и городских коммунальных системах. Они также применяются в роли одного из элементов арматуры для регулировки водного напора. Они являются незаменимыми во всей системе трубопровода. Чаще остальных областей они имеют применение при монтаже оборудования для сантехники и отопления, газопроводов и системы водопровода.

Использование шаровых кранов возможно в широком диапазоне температур в средах с различной степенью агрессивности. Это качество обусловлено применением высококачественных стальных сплавов при изготовлении оборудования данного вида. Эти краны постепенно стали лидерами по применению.

Монтаж и правила эксплуатации

В монтаже шарового крана с резьбовым соединением сложности нет. При строительстве новой системы водопровода следует выполнить простые действия.

  1. На установленной трубе отметить место расположения крана.
  2. Обрезать ее в размер и нарезать резьбу.
  3. Намотать фум-ленту по ходу закручивания фитинга.
  4. Накрутить шаровый кран или затянуть накидную гайку в зависимости от крепления.

При ремонте сначала перекрывается вода, производится демонтаж старого фитинга. Затем поверхность трубы очищается от мусора, известкового налета и устанавливается новый кран.

Устанавливать шаровые краны выгодно. Их стоимость выше, но это окупится длительной эксплуатацией без замены прокладок.

Виды

Классификация шаровых запорных механизмов осуществляется согласно многим параметрам, связанным с управлением, внутренней конструкцией, конфигурацией корпуса и пр.

В зависимости от типа резьбы краны бывают:

  • с муфтами внутренней входной резьбы с обеих сторон;
  • с наружной как на входе, так и на выходе;
  • оснащенные с одной стороны внутренней муфтой, с другой — наружной.

В зависимости от размера шаровой пробки изменяется пропускная способность запорного механизма:

  1. Кран шаровый латунный полнопроходной оснащен отверстием для подачи воды, практически идентичным диаметру трубы, что обеспечивает максимальный напор.
  2. Редуцированные модели характеризуются снижением напора до 30%. Они устанавливаются в системах, где сила напора не существенна.
  3. Редукция непроходных кранов составляет до 60%. Их проходное отверстие намного меньше диаметра трубы, на которую они установлены.

Различают два типа кранов, отличающихся конструкцией запорного механизма:

  1. С плавающим шаром, в котором запор обеспечивается нагнетающим давлением затвора на уплотнительное кольцо. Изделия устанавливаются в магистралях диаметром до 20 см и невысоким давлением внутри системы.
  2. С шаром в опоре, в котором цапфа имеет конструкцию осевого выступа с углублением в нижней части. Прижим запорного механизма происходит под воздействием высокого давления, придвигая седла к сферической полированной поверхности.

В зависимости от функциональной составляющей бывают изделия:

  1. Кран шаровый водоразборный с одной стороны оснащен наружной муфтой, а с другой — располагается сосок для подключения гибкого шланга. Кроме функции подключения быстросъемного оборудования, устройство устанавливают там, где необходимо осуществлять слив жидкостей.
  2. В трехходовом кране есть 3 отдельных внутренних муфты, к которым одновременно можно подключить несколько приборов или элементов водопровода. Если присутствует невостребованный выход, его блокируют специальной пробкой.

Отличаются и механизмы управления шаровыми кранами:

  1. Консольные оборудуют удлиненной ручкой, благодаря которой осуществляется быстрое закрывание-открывание.
  2. Вентильные конструкции управления затвора (ручка-бабочка) предполагают плавное перекрытие потока воды и рекомендуются к использованию в отопительных системах.
  3. Автоматические запорные механизмы используются в промышленности.
