Как выбрать кран шаровой кран шаровый

Сенсорный смеситель

В домашней эксплуатации самая неудобная модель. При установке водопроводные краны с датчиком заранее программируют на определенную температуру и поток жидкости. Такие изделия удобны для мест с массовым скоплением людей. Они гигиеничны, поскольку нет телесного контакта, и экономичны. Принцип работы простой – здесь задействуется встроенный инфракрасный датчик. Как только сенсор чувствует предмет в поле действия, автоматически осуществляется температура воды. Подача жидкости прекращается, как только датчик перестает фиксировать движения. Такие краны украшают разнообразной цветовой подсветкой. Можно установить световые и звуковые сигналы. Несмотря на то что на рынке такой кран уже не первое десятилетие, цена по-прежнему достаточно высока.

Виды шарового крана

Существует два основных типа шаровых кранов:

  1. Полнопроходные . Внутренний шар в таком типе имеет отверстие, диаметр которого соответствует самому сечению трубопровода. Это предоставляет возможность снизить гидравлические потери по сравнению с запорной арматурой другого типа.

Стандартнопроходные или редуцированные . Отверстие в сфере такого устройства на один типоразмер меньше диаметра трубы. Такой шаровой кран газовый устанавливают там, где допускается частичная потеря напора.

По направлению потока и числу патрубков они делятся на:

  1. Угловые . Их используют при работах в местах изгиба и труднодоступных участках.

Проходные . Самый распространенный вариант, не меняющий направления потока.

Трехходовые . У них имеется два входных патрубка и один выпускной. Используются при монтаже на разветвленных магистралях в случае, когда требуется смешать разные среды.

Многоходовые . Способны соединить еще большее количество потоков и смешать их содержимое.

Муфтовый шаровой кран

Такие изделия оборудуют внутренней конической или цилиндрической резьбой. Как правило, кран шаровой с накидной гайкой устанавливаются на трубах, диаметр которых варьируется в пределах от 1,5 до 4 см. Основная сфера применения – коммунальное хозяйство. Их устанавливают в домах и квартирах на трубах с горячей и холодной водой, батарея и тому подобное. Монтировать и демонтировать такой кран легко и просто, он легкий, удобный в применении, к тому же владелец может сам выбрать комфортное для него положение ручки – на работе регулирующего механизма это никак не скажется.

Фланцевый шаровой кран

Этот вид выбирают в случаях, когда предусмотрена частичная разборка и сборка трубопровода, а также его соединительных элементов. Газовые краны шаровые этого типа устанавливают и в тех помещениях, где запрещено применять сварку. Они способны работать даже в загрязненной, илистой среде, что во многом определяет область их применения. Такая запорная арматура крепится к трубопроводу с помощью специальных пластин – фланцев. Их стягивают гайками и болтами или гайками и шпильками. Такой кран шаровый угловой можно монтировать и демонтировать.

Сварной шаровой кран

Этот тип используется на производстве, где пролегает ответственный или труднодоступный участок трубопровода. Шаровой кран под приварку наделяет перекрытие полной герметичностью и обеспечивает прочное и надежное соединение. Такое изделие отлично зарекомендовало себя при транспортировке жидких, паровых и газовых сред, масел. Такая запорная арматура не требует обслуживания и профилактических работ, поэтому часто применяется на магистральных линиях и отдаленных участках коммуникаций.

Комбинированный шаровой кран

Это универсальное изделие, которое можно применять во всех вышеописанных сферах. С одной стороны оно может иметь муфтовое соединение, а с другой – фланцевое или приварное. Это более дорогая разновидность, являющая собой комбинацию из трех вышеописанных моделей. Кран шаровый полнопроходной используется повсеместно – в газовой промышленности, горячем и холодном водоснабжении, системах отопления, пищевой, химической и других областях. Отсутствие застойных зон предоставляет возможность эксплуатировать эту запорную арматуру и в вязких средах.

Однорычажные механизмы

Такие виды смешивающих приспособлений выполняются с одной управляющей ручкой. Работают они по принципу шарового крана. Если поворачивать рычаг механизма влево либо вправо, можно регулировать температуру водного потока, а при подаче его вниз либо вверх – напор жидкости. Подобные приспособления ставят на кухонные раковины, в ванные, в душевые кабины. В применении они очень просты и по-настоящему удобны.

Устройство смесителя – открываем секреты конструкции Однорычажный смеситель

Большая часть элементов однорычажного водопроводного крана компонуется в картридж (его называют шаровым), который конструктивно выполняется неразборным. Это затрудняет ремонт смесителя. Впрочем, таковой требуется не так уж и часто. Самой большой проблемой шарового крана считается выход из строя его прокладок. А их поменять совсем не сложно.Также смесители с шаровыми картриджами могут забиваться мелким мусором. Подобная проблема часто наблюдается, когда рассматриваемые механизмы монтируются на кухонные раковины. Выход из этой ситуации один – снятие старого и установка нового картриджа. Такую процедуру несложно выполнить самостоятельно. Схема проведения работ будет такой:

  1. Перекрываете подачу воды.
  2. Снимаете смеситель, а затем и рычаг (нужно выкрутить крепежный винт).
  3. Достаете старый картридж из крана, ставите на его место новый.
  4. Собираете смеситель. И пользуетесь отремонтированным устройством.

Главное отличие механизма с одной рукояткой от двухрычажного приспособления заключается в том, что к смесителю с одним рычагом вода подводится в одну точку. Это упрощает процесс его монтажа на раковины и ванные. В последнее время популярность завоевывают новые виды однорычажных смесителей. В них вместо шарового крана устанавливаются керамические пластинки. Их очень хорошо притирают между собой. За счет этого течи в смесителях с картриджами из керамики не бывает. А значит, вы никогда не будете слышать надоедливого шума капающей воды из крана. Заметим, что керамические устройства ремонтировать приходится крайне редко. А главное – они не нуждаются в каких-либо особых условиях эксплуатации.

Крепление рукоятки шарового крана

Как ни странно, такая незначительная конструктивная особенность, как способ крепления рукоятки шарового крана, может сказаться на его долговечности и безопасной эксплуатации. На рисунке представлены наиболее распространенные конструктивные решения этого узла.

Самым надежным считается узел с самоконтрящейся гайкой (на рис. В). Крепление рукоятки обычной гайкой (на рис. Б) требует постоянного обслуживания. Такую гайку приходится периодически подтягивать. При слабой затяжке гайки можно сломать шток. Самым ненадежным является узел, в котором рукоятка крепится винтом (на рис. А). Внутренняя резьба в штоке со временем ослабляет. К тому же винт в условиях влажного режима эксплуатации быстро ломается, т.к. его живое сечение (по резьбе) чрезвычайно мало .

В следующей статье я расскажу о проекте дома баней из клееного бруса.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Пример HTML-страницы

Двухвентильные

Такой водопроводный кран привычен многим. Это самый универсальный элемент, который смешивает потоки холодной и горячей воды и регулирует поток. Принцип действия идентичен предыдущему элементу. Разница лишь в наличии двух вентилей вместо одного. Ремонт и замену внутренностей делать просто и доступно

Так как на рынке неописуемое разнообразие именно таких смесителей, следует обращать внимание на качество товара

Чем дешевле прибор, тем быстрее начнутся проблемы. Внешний вид также зависит от производителя. Дешевые китайские модели очень быстро теряют вид – на них появляется неприятный налет, носик быстро засоряется. Лучше выбирать модель из латуни или хрома. Есть модели из меди, которые смотрятся потрясающе, и качество у них лучше. Но цены весьма высокие. Стоит знать, что чаще всего неприятные звуки, гудение и тарахтение связаны именно с таким смесителем. Чтобы разобраться, почему гудит водопроводный кран, нужно перекрыть воду в квартире и постепенно открывать его. Если он начал издавать характерные звуки, требуется замена или подрезка прокладки на кран-буксе. Также причинами гудения могут быть износ старых металлических водопроводных труб или неправильная установка новых.

Материалы

Какие конкретно варианты вероятны?

Латунь. Латунные краны для водопровода наиболее распространены благодаря низкой стоимости, химической и коррозионной стойкости, и несложной обработке относительно мягкого металла. Как правило латунь защищается декоративным хромо-никелевым покрытием, которое, но, не воздействует на долговечность изделий.

Латунь. Из нее изготавливаются декоративные корпуса — в частности, антикварные — водопроводных кранов и смесителей. Латунь — один из наиболее жёстких и износостойких металлов, что гарантирует большой срок работы подвижных элементов сантехнических устройств.

Нержавеющая сталь также выгодно отличается от бронзы высокой износостойкостью. Помимо этого, поверхность полированной нержавейки легко очищается, что разрешает применять ее для так называемой молочной (пищевой) запорной арматуры.

Уточним: по понятным обстоятельствам износостойкость ответственна только для подвижных элементов конструкции, соприкасающихся между собой. Раз так — латунь либо нержавеющая сталь увеличивают ресурс устройства только в том случае, если из них изготовлен не только корпус, но и кранбуксы. Для однорычажного смесителя с полимерно-керамическим картриджем прочность металла ответственна разве что при падении на пол в ходе монтажа.

Силумин (сплав алюминия с кремнием). Изготовленные из него водопроводные краны для кухни и ванной (для смесителей он, к счастью, практически не употребляется) отличает низкая цена и столь же низкая механическая прочность, не всегда разрешающая прибору хотя бы пережить установку. Очевидная инструкция — заметив такое изделие, отойти от него как возможно дальше.

Керамика. Из нее изготавливались корпуса некоторых отечественных смесителей для ванных в 70-90 годах прошлого века. Характерной изюминкой этих смесителей была свойство взрываться при резком трансформации температуры воды.

Пластик (ПВХ). Недорогие пластиковые кухонные смесители (в большинстве случаев, произведенные в Китае) сейчас возможно встретить в продаже. На удивление, каких-либо больших недочётов, не считая затрапезного внешнего вида уже через полгода эксплуатации, у них нет.

Любопытно: в прайс-страницах магазинов сантехники иногда возможно встретить чугунные водопроводные краны. Но в реальности таких изделий не существует: под этим названием в большинстве случаев прячутся чугунные винтовые вентиля для подводок.

Маркировка шаровых кранов

  1. Справочник ТПА
  2. ГОСТ 12.2.063-81 Арматура промышленнатрубопроводна Общие требованибезопасности
  3. Маркировка шаровых кранов Маркировка шаровых кранов

Маркировка шаровых кранов Маркировка шаровых кранов

призывает покупателей проверять наличие знаков идентификации нашей трубопроводной арматуры, т.к. на товарном рынке встречаются поддельные запорные шаровые краны, не прошедшие должной проверки на соответствие стандартам качества. призывает покупателей быть внимательнее, покупая трубопроводную арматуру как на рынке, так и в магазинах. — Помните о том, что слишком низкие цены устанавливают на некачественный товар. А значит дешевая трубопроводная арматура либо изготовлена нелегально, либо не имеет сертификата качества. — Спрашивайте у продавцов и консультантов паспорта и сертификаты на приобретаемую продукцию. Запомните, что любой шаровый кран имеет заводскую маркировку. — Внимательно рассматривайте покупаемое изделие в магазине. Любой кран шаровый выглядит как новое качественное оборудование. А при производстве поддельных кранов иногда используется б/у оборудование. — Проверяйте правильность оформления и внешний вид сопроводительных документов. Все шаровые краны нашей фирмы имеют правильную документацию. — Проверяйте полномочия дилеров по телефонам . — Сверяйтесь с «черным списком» организаций, осуществляющих производство или продажу поддельной трубопроводной арматуры. Приобретая заведомо поддельную арматуру, помните о том, что кран стальной шаровой, сделанный некачественно, может представлять опасность как для производства, так и для здоровья людей. Фальсифицированная трубопроводная арматура не имеет гарантии безотказной работы. Все наши краны шаровые муфтовые, фланцевые, штуцерные, краны шаровые с пневмоприводом или электроприводом имеют сроки гарантийного и сервисного обслуживания. Поддельные шаровые краны в случае поломки ремонтируются самостоятельно. Кроме того, поддельный шаровой кран для газа, нефти, шаровой кран для воды и других веществ представляет повышенную опасность для объектов химической промышленности, объектов ЖКХ и пр.

Портал трубоводной арматуры Armtorg.ru

г. Барнаул, Заводской 9-й проезд, 5г/8.

+7 (3852) 567-734; +7 (3852) 226-927

Поделиться

Предыдущая статья Следующая статья

← вернуться в раздел ГОСТ 12.2.063-81 Арматура промышленнатрубопроводна Общие требованибезопасности ← вернуться в оглавление справочника

Последние зарегистрированные компании(Зарегистрировать компанию)

ЗАЮ Южураларматура-Сантехник

Россия, Челябинская область

ЗАВОД КОЛЬЦЕВЫХ ЗАГОТОВОК, ООО

Россия, Омская область

Экспериментальная Судоверфь

Россия, Тюменская область Облако товаров

.Другое ….2038 Блоки предохранительных клапанов127 Вентили бронзовые122 Вентили стальные932 Вентили чугунные571 Вентили энергетические145 Задвижки нержавеющие368 Задвижки стальные2161 Задвижки стальные — ХЛ369 Задвижки чугунные1101 Задвижки энергетические89 Затворы стальные292 Затворы чугунные334 Испытательное оборудование для ТПА119 Клапана обратные954 Клапана отсечные60 Клапана предохранительные1108 Клапана регулирующие557 Клапана энергетические128 Компенсаторы сильфонные204 Конденсатоотводчики стальные55 Конденсатоотводчики чугунные67 Котельное оборудование220 Краны бронзовые149 Краны нержавеющие171 Краны стальные620 Краны стальные — ХЛ87 Краны чугунные149 Манометры88 Метизы433 Насосы247 Отводы1079 Отопительное оборудование96 Переключающие устройства46 Переходы461 Пожарная арматура48 Радиаторы33 Регулирующая арматура313 Ремонтное оборудование для ТПА53 Счетчики воды146 Термометры38 Тройники488 Трубы702 Указатели уровня71 Уплотнительные материалы67 Фильтры, грязевики380 Фитинги205 Фланцы2399 Шаровые краны1197 Электроприводы249

Технические характеристики кранов шаровых

Характеристики кранов зависят от материалов, применяемых для изготовления деталей шарового крана, соблюдения технологий производства и использования в производстве современного оборудования.

Как следствие — выше характеристики материалов исполнения, больше возможностей эксплуатации в окружающей среде и разнообразие составов пропускных сред.

Коротко о основных характеристиках КШ по эксплуатации в окружающей среде в разных климатических условиях, обозначения:

  • У – умеренный климат
  • ХЛ – умеренный и холодный
  • УХЛ – умеренный, холодный и кислотостойкий

Также долговечность эксплуатации зависит от качества и характеристик уплотняющих материалов шарового затвора и штока крана.

Конструкция водного вентиля

Все вентили изготавливаются двух типов: клапанные и шаровые. Клапанные устройства представляют собой конструкцию всем привычного запорного механизма, которые находятся в каждой ванной и устанавливаются для перекрытия воды.

Данные механизмы довольно удобны, они могут проводить даже воду с повышенным содержанием хлора, а ремонт их состоит лишь в замене уплотнителей.

Изготавливаются эти вентили из латуни, они довольно прочные и легкие, имеют небольшие размеры, потому при монтаже почти не требуют наличия свободной площади.

Стальные устройства, в отличие от латунных, различаются внешним видом, вместо ручки у них находится удобное колесо, проворачивая которое можно отрегулировать давление или прекращать напор воды.

Эти механизмы также отличаются от латунных, чугунных и бронзовых условным давлением и диапазоном рабочих температур.

Стальные вентили используются в разных условиях, они довольно долговечные, надежные и прочные. Изготавливают их из нержавеющей нелегированной или легированной стали, имеют фланцевую конструкцию.

При установке в трубопровод приваривают входной и выходной патрубки, это обеспечивает полное отсутствие протечек.

Особенность стальных вентилей такая:

  • возможность эксплуатации в любом положении;
  • простое устройство конструкции, что значительно облегчает ремонт;
  • возможность работы при повышенных температурах и давлении.

Водопроводный вентиль из нержавеющей стали устанавливается на водопроводах, в которых нужны антикоррозийные качества, как правило, это водопроводы больших производственных помещений, где рабочие характеристики очень агрессивные.

Диаметр водопроводов, на которых устанавливаются эти механизмы, как правило, составляет 100–300 миллиметров, температура воды может быть до 4500 градусов, а давление – до 2.5 килограммов на 1 см. квадратный.

Этот механизм идет в комплекте со специальным седлом, запорный элемент имеет хвостовик и ходовую втулку, непосредственно запорный механизм надет на шпиндель, который можно крутить вручную или с помощью электрического и гидравлического приводов.

Само устройство может быть разным:

  • прямоточное при невозможности делать давление меньше;
  • угловое для фиксации двух перпендикулярных участков;
  • проходное для ровных участков;
  • смесительное для получения необходимой температуры, разжижения основной среды, концентрации, поддержки качества и так далее.

Эти водопроводные вентили имеют малый вес и размеры, уплотнители могут устанавливаться в любом положении, они легко крепятся, имеют великолепную защиту от протечек.

Эти устройства, которые имеют довольно большою массу, тем не менее обладают следующими явными преимуществами:

  • установка отличается предельной легкостью – нужно лишь иметь самые простые инструменты;
  • они довольно надежны, выдерживают повышенное давление воды, устойчивы к деформациям;
  • невысокая стоимость;
  • продолжительное время службы, довольно простое обслуживание, вероятность выхода из строя сведена к минимуму.

Общие сведения

Водопроводные краны делятся на два основных вида

  1. Смесители. Устанавливаются на мойку, умывальник, ванную, душ. Регулирую подачу и смешивание воды в одной точки.
  2. Запорные арматуры, монтируются на водопроводные трубы и выполняют функцию перекрытия в системе.

Вентильные краны

Запорный кран с вентилем. В кранах с вентилем или барашком внутри установлена кран-букса, которая и производит перекрытие жидкости. Когда барашек раскручивается, из выходного отверстия, поднимается кран-букса и освобождает проход. При закручивании крана, она опускается и перекрывает поток воды, для увеличения герметизации на ней установлена резиновая прокладка.

Детали крана

  • Барашек (вентиль)
  • Шпиндель
  • Уплотнительная гайка
  • Корпус
  • Шайба с прокладкой
  • Гнездо.

Корпус (его часто называют елочкой) по центру имеет излив, а с двух сторон вентиля с кран-буксами. Один барашек контролирует подачу горячей воды, другой холодной. В центре потоки смешиваются и попадают в излив.

Шаровой кран для установки на трубы.

Перекрытие воды происходит благодаря шару, в котором по центру сделано отверстие. При повороте рычага, шар разворачивается, и по центру образуются проход для воды. Когда рычаг возвращается в исходное положение, шар разворачивается, отверстием перпендикулярно к трубе, а целые сферические стороны шара перекрывают трубы.

Рекомендация. Перекрытие крана должно происходить плавно, не допуская резких движений. Это поможет снизить риск повреждения водопроводной магистрали.

Устройство шарового крана

Шаровые запорные арматуры делятся на:

  • Полнопроходные с равнозначными диаметрами трубы и крана
  • Редукцированными. Диаметр фитинга меньше сечения трубы. Краны данного вида минимизируют возникновение гидравлического удара.

Тип монтажа

  • Резьбовой. Резьба может быть, как внутренняя, так и внешняя. Фитинг соединяется муфтой или ввинчивается в трубу.
  • Комбинированной. На фитинге есть два вида резьбы. С одной стороны внешняя с другой внутренняя.
  • Приварной. Запорный кран приваривается к трубопроводу.
  • Фланцевый. Фланец – это отдельная деталь, круглой или квадратной формы с отверстиями по периметру, для болтов или шпилек. Фланцы привариваются к трубе и фитингу, после производится их соединение с использованием герметичной резиновой прокладки.

Шаровой однорычажный смеситель

Производители предлагают две модели механизма:

  • Шаровой. Смешивание и подача воды происходит благодаря трем отверстиям в картридже.
  • Керамический. Подача и регулировка воды осуществляется благодаря отполированным металлокерамическим пластинам. Устройство крана довольно сложное. Большой популярностью конструкция не пользуется.

Бесконтактные смесители

У таких смесителей нет, ни рычага, ни вентилей. Срабатывают они от сенсора. Датчик срабатывает на движение объекта. Модели делятся на — стандартные и высокотехнологичные. Стандартные смесители имеют только подачу воды от сенсора. Параметры выставляются с помощью рычагов установленных на корпусе.

Высокотехнологичные могут регулироваться жестом. Или иметь сенсорную панель, на которой выставляются требуемые параметры. Выпускаются модели с пультом дистанционного управления и множеством других дополнительных функций.

Недостаток таких смесителей в их энергозависимости, высокой стоимости и при поломке, скорее всего, придется покупать новое устройство.

https://youtube.com/watch?v=FLIrVGeAr3I

Распределительные краны

Распределительные краны функциональны и практичны. При их изготовлении мало обращают внимания на эстетику. Различают сливные краны, поливочные краны, запорные вентили, а также различные вспомогательные устройства, например, редукционные вентили. Распределительные краны снабжены винтовыми соединениями с наружной и внутренней резьбой, которые делают возможным механическое крепление кранов на трубах. Шаг винтовой резьбы соответствует размерам крана.

На маркировке крана указывают тип соединения и шаг резьбы, например: запорный вентиль, внешняя/внутренняя резьба, 15×21. Некоторые распределительные краны приваривают (припаивают) непосредственно к медным трубам. Существуют также модели кранов с быстроразъемным трубным соединением. Используются и средства быстрого перекрытия, например вентили с резиновым или шаровым запорным устройством.

Пример вентиля с шаровым золотником (внешняя резьба)

Пример вентиля с шаровым золотником (внутренняя резьба)

Спускной кран

Запорный кран

Разновидности шаровых запорных механизмов

Данный тип запорных устройств имеет несколько разновидностей, которые отличаются по конструкции, пропускной способности, регулировке потока, строению управляющего узла и материалу изготовления. Ниже мы рассмотрим эти вопросы.

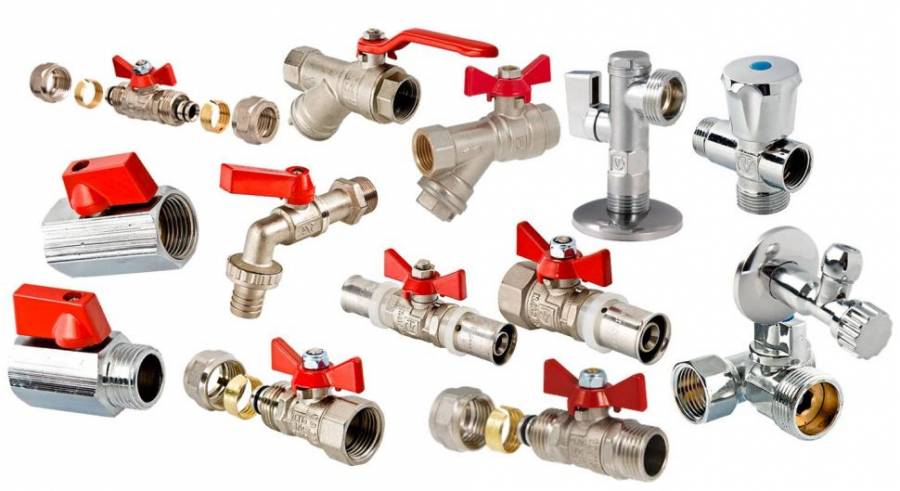

ФОТО: avatars.mds.yandex.netРынок предлагает большой ассортимент шаровых кранов разного вида

Используемые материалы для кранов со сферическим запором

Для изготовления запорной арматуры могут использоваться самые разные металлы и их сплавы:

  • сталь;
  • латунь;
  • бронза;
  • чугун;
  • хром;
  • цинк-алюминиевый сплав;
  • полипропилен.

ФОТО: lidersnabvrn.ruКран с бронзовым корпусом и стальным сферическим затвором

Использование того или иного материала обусловлено назначением детали и особенностями эксплуатации. Самый часто используемый в производстве шаровых кранов металл — латунь, что обусловлено её высокими антикоррозийными и прочностными характеристиками.

Конструктивные отличия корпуса

По строению корпуса запорная арматура с шаровым затвором подразделяется на:

  1. Моноблок — литая цельнометаллическая или полипропиленовая конструкция.
  2. Двухсоставная. Корпус представляет собой конструкцию из двух частей: основной (цельнометаллическая или кованая с одним патрубком), где расположен рабочий узел, и малой (второй соединительный патрубок).
  3. Трёхсоставная, состоящая из основного центрального элемента и двух присоединяемых патрубков.

ФОТО: st2.stblizko.ruМоноблок

ФОТО: cdn.vseinstrumenti.ruДвухсоставной корпусФОТО: armastock.ruТрёхсоставная конструкция с патрубками под приварку

Возможности затворного узла

По возможностям затворного устройства шаровые краны делятся на:

  • запирающие — имеют только два положения: открыто и закрыто;
  • регулирующие — способны плавно изменять силу напора рабочей среды;
  • трёхходовые — корпус представляет собой тройник, отверстия в металлической сфере выполнены таким образом, чтобы можно было перенаправлять жидкость в разные ветки трубопровода или соединять вместе потоки двух рабочих сред.

ФОТО: armaturnik.ruТрёхходовой кран позволяет перенаправлять потоки рабочей среды в другую магистраль

Способ присоединения к трубопроводу

Запорная арматура шарового типа различается и по способу присоединения к коммуникациям:

  1. Резьбовое. Кран с внешней резьбой ввинчивается в трубу или навинчивается на неё (внутреннее резьбовое соединение).
  2. Обжимное. Патрубки имеют резьбовую нарезку, но для подключения требуется обжимная гайка.

ФОТО: giantsalon.ruКран с наружной резьбой

Пропуская способность шарового крана

По пропускной способности различают следующие виды муфтовых шаровых кранов:

  • полнопроходной. Диаметр сквозного отверстия в сфере затворного узла такой же или чуть меньше (1-10%) внутреннего сечения трубы. Это даёт возможность пропускать рабочую среду в полном объёме;
  • стандартнопроходной. Отверстие в шаре рабочего узла меньше внутреннего диаметра патрубка, что уменьшает пропускную способность крана.

ФОТО: vod23.ruДиаметр сквозного отверстия в сферическом затворе равен внутреннему сечению патрубка и трубы

Конструкция управления

Шаровые муфтовые краны по типу управления могут быть:

  1. Вентильные. Оснащаются поворотной ручкой-«бабочкой».
  2. Рычажные.

ФОТО: irkutsk.budus.ruРучка-«бабочка» и рычаг

Как установить своими руками?

Правильный монтаж вентиля для воды является важным условием для его безопасной работы и более длительного срока службы. В принципе сама установка протекает по следующей схеме:

  • Перекрывают систему водоснабжения.
  • Открывают все краны, чтобы стекли остатки воды из труб.
  • Демонтируют изношенное устройство. Выбор способа демонтажа зависит от типа соединения старого изделия:
  1. цапковый — ключом ослабляют накидную гайку;
  2. муфтовый — путём демонтажа муфты;
  3. фланцевый — ослабляют болты, применяемые для фиксации крепёжных фланцев;
  4. сварной — вырезают участок трубы с помощью сварочного аппарата.
  • Очищают трубу в месте установки от остатков уплотнителя и ржавчины;
  • Устанавливают новый вентиль, герметизируя резьбовую часть соединения фум — лентой или нитью Тангит Унилок. Для фланцевого вентиля применение герметизирующего материала не требуется. В отличие от арматуры с разборным типом соединения, для монтажа приварного устройства потребуется специальный аппарат для пайки труб.

Однако существует и ряд нюансов, которые следует учесть при работе:

  1. выбор удобного места для установки изделия, чтобы не было помех для движения рычага — ручки;
  2. резьбу возможно придётся удлинять. Если выполняется замена вентиля, то после демонтажа старого устройство нужно очистить резьбу патрубка от остатков уплотнительного материала и попробовать накрутить на него новое изделие. Довольно часто за время эксплуатации коррозия разрушает металл на двух или трёх витках резьбовой части, поэтому требуется дорезать недостающие витки;
  3. устанавливать изделие необходимо с учётом направления потока рабочей среды, указанного на корпусе данного вида запорной арматуры.

Состав латуней для производства шаровых кранов

Чаще всего латунные шаровые краны изготавливается методом горячей объемной штамповки. Для этой технологии наиболее оптимальной является свинцовистая латунь марки CW617N по EN 12165. Она соответствует российской марке ЛС59-2 по ГОСТ 15527. Состав латуней, применяемых в при производстве шаровых кранов показан в таблице выше.

Шаровой кран разных производителе отличается по весу. Считается, что чем тяжелее кран, тем толще у него стенки и тем он прочнее. Зная это, отдельные производители шаровых кранов идут на уловку. Они устанавливают на изделие массивную стальную рукоятку, которая увеличивают вес шарового крана. Поэтому, сравнивать вес шаровых кранов лучше при снятой рукоятке.

Устройство конструкции

В принципе, во всех видах водопроводных кранов поддерживается практически идентичная конструкция. Основная система и принцип работы у каждого вида остается неизменным, невзирая на внушительные внешние отличия агрегатов. Рассматривать строение водопроводного крана принято на примере простого вида:

Теперь стоит разобраться по порядку.

Вентиль соединяется со шпинделем
, причём его нижняя часть примерно в 20 мм должна двигаться внутри гайки, иначе конструкцию можно признать неработоспособной.

Нижняя часть гайки, описанная до этого, вкручивается в корпус. Диск с прокладкой устанавливается с помощью гайки.

Таким образом, когда мы проворачиваем рукоятку, с целью перекрыть поток воды наружу, ввинчивается шпиндель по схеме, описанной ранее, и производит остановку воды. В этот момент диск с прокладкой крайне плотно прижимается к крану, что способно создать полную непроходимость даже для воды.

Что касается сальниковой втулки, она предназначена для того, чтобы вода не проникала наверх. Она находится в верхней части шпинделя.

Одновентильный кран

Одновентильные виды водопроводных кранов имеют строение с моноуправлением. Такие изделия призваны подавать только холодную или только горячую воду. Чаще всего их устанавливают над раковиной или кухонной мойкой. Большой популярностью они пользуются в местах общепита. Такой кран прост в монтаже и имеет множество вариантов исполнения. Конструкция способна поворачиваться.

Для их изготовления используют различные материалы и конструкцию запорного механизма.

Чем дешевле стоимость представленного крана, тем меньше его срок эксплуатации. Это связано с применением производителем дешевых, но менее прочных материалов и конструкций. Поэтому, не желая снова менять кран через несколько месяцев, следует отдать предпочтение пусть более дорогому, но качественному устройству.

Виды и типы водопроводных кранов

Существует несколько видов сантехнических кранов:

  • бытовые (смесители и вентили для подачи воды в квартирах, домах и общественных зданиях);
  • хозяйственные (устанавливаются на улице, необходимы для поливки и водозабора);
  • технические (для регулирования параметров подачи рабочей среды в магистральные трубопроводы).

В квартирах и домах применяются смесители. Они необходимы для подачи воды заданной температуры. Классические модели с двумя вентилями применяются все реже, ведь при их использовании для настраивания параметров потока приходится крутить две ручки, каждая из которых изменяет площадь проходного сечения одной трубы с горячей или холодной водой. Потоки разной температуры поступают в корпус и там смешиваются. Регулировка занимает много времени, поэтому сейчас набирают популярность следующие виды водопроводных смесителей:

  • сенсорные;
  • одновентильные;
  • термостатические;
  • однорычажные.

Сенсорные изделия

Современные сенсорные водопроводные смесители устанавливаются в общественных зданиях и минимизируют контакты людей с сантехникой. Устройство оснащено фотоэлементом, реагирующим на поднесение руки. Оно подает сигнал, а электропривод перемещает затвор и включает воду. Когда человек убирает руки, поток быстро перекрывается.

Температура регулируется с помощью пульта управления или специального штока, расположенного на корпусе. Параметры подачи воды задаются заранее работниками учреждения.

Одновентильный

Одновентильные водяные краны предназначены для регулирования подачи только горячей или только холодной воды. При вращении вентиля перемещается керамическая букса, расположенная внутри прибора. Обычно они устанавливаются над раковиной или кухонной мойкой в заведениях общественного питания. Английская система позволяет набрать в емкость воду необходимой температуры и при этом не тратить время на регулировку смесителя. Устройства отличаются друг от друга конструкцией и материалами.

Смеситель с одним рычагом

Самый популярный вид современных водопроводных кранов — это однорычажная шаровая конструкция. Главный рабочий орган устройства — это шар с тремя отверстиями. При повороте ручки изменяется его положение и соотношение горячей и холодной воды, мощность ее подачи. С помощью этого устройства можно настраивать параметры потока всего одним движением. Такие системы устанавливают в ванных комнатах и на кухнях. Но их нельзя использовать, если в воде содержатся твердые частицы, которые приводят к протеканию картриджа. Для устранения этой неисправности придется заменить поврежденную деталь.

С термостатом (термостатический)

Сейчас люди начинают устанавливать в своих домах смесители с термостатом. Они упрощают настраивание температуры воды. Хозяева заранее задают желаемые параметры, а при включении крана электроника самостоятельно определяет пропорции, в которых следует смешивать горячую и холодную воду.

Устройство такого крана предельно просто. Контроль температуры осуществляется за счет парафинового стержня. При нагревании он расширяется, а при охлаждении — сужается. Система чутко реагирует на его давление и быстро выставляет необходимую температуру.

Изделия из легированной стали (кран хладостойкий)

Такие краны выпускают из легированной стали (как правило, марки 09Г2С) и используют при температурах ниже -60С. По остальным характеристикам изделия идентичны стальным.

Кран шаровой нержавеющий

Изделие изготавливается из нержавеющей стали (марки 12Х18Н10Т и подобных) и широко используется в промышленности.

Ключевые преимущества:

  1. широкий диапазон рабочих сред;
  2. применимость при температуре ниже -60С.

Недостатки:

  1. высокая стоимость;
  2. ограниченный выбор моделей – в продаже преимущественно с Ду 8-300 мм;
  3. длительная поставка большей части изделий.

Чугунный кран

Шаровый кран из чугуна стоит дороже, поскольку стальной выпускается массово. Вот почему большинство производителей отказались изготавливать чугунные изделия, и с 2010 года в нашей стране чугунные краны выпускает единственный производитель.

Кран полипропиленовый

Пластиковые изделия выпускаются, как правило, из полипропилена и устанавливаются на пластиковых трубах.

Ключевые преимущества полипропиленовых кранов:

  1. долговечность – изделия долго служат подобно латунным;
  2. доступная стоимость;
  3. легкий вес.

Ключевой недостаток изделий – возможность установки лишь на пластиковые трубы.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
