Грибки для крепления утеплителя: виды, особенности использования и цена изделия

Обзор грибков для монтажа утеплителя

Если придерживаться всех этих советов и порядка работ, то утепление фасада займет минимальное количество времени, а сам производственный процесс будет максимально продуктивным. О том, как правильно крепить теплоизоляцию к стенам с помощью дюбеля, смотрите в следующем видео. Если нужно качественно прикрепить пенопласт к поверхности, то основной задачей является выбор длины дюбеля. Когда длина недостаточная, пенопласт будет плохо закреплен и отвалится.

При больших размерах можно повредить стену изнутри. Задача дюбеля — полностью прошить пенопласт и закрепится в стене, как это показано на фото.

Существует специальная формула, по которой легко рассчитать требуемую длину дюбеля для утеплителя:. Как это расшифровывается?

L — это искомая длина элемента, Н — толщина пенопласта, К — толщина клеевого слоя и штукатурки если она имеется , I — показатель углубления дюбеля в стену не меньше 5 см , W — учет кривизны стены. Как все выглядит на практике?

К примеру, вы выбрали пенопласт толщиной мм. При этом слой клея будет составлять мм. Если же стена имеет перекос в 50 мм, тогда показатели будут иные.

Утепление стен

Теперь, когда дюбеля выбраны и куплены, можно рассмотреть, как прикрепить их. Вот теперь можно приступать к практике. Сама работа несложная, но требует особого подхода и ответственности. Для выполнения задачи нужен электроинструмент, а именно, перфоратор. Им мы будем сверлить отверстия для дюбелей

При этом важно выбрать сверло, что будет соответствовать диаметру стержня. При этом его длина должна быть больше на 1 см

Вот и все, монтаж считается завершенным.

По такому принципу фиксируются все элементы. Чтобы процесс был наглядным и простым, перед работой посмотрите это обучающее видео. Тогда вы точно не совершите никаких ошибок. Технология монтажа любого плитного утеплителя — пенополистирола, пенопласта, либо пеноплекса, дюбелями типа грибок идентична. Все работы по утеплению, по сути, сводятся к следующему алгоритму:. Прежде чем устанавливать утеплитель необходимо подготовить поверхность — удалить штукатурку, заделать трещины и неровности, обезжирить.

Далее, панели пенополистирола, пенопласта, или пеноплекса сажаются на специальный клеевой состав, который не содержит органических растворителей — толуола и ацетона. При монтаже клеевую смесь необходимо равномерно распределять по всей тыльной поверхности утеплителя. Во избежание сдвигов теплоизоляции под собственным весом, под первый ряд плит устанавливается металлический профиль, который принимает на себя функцию опоры. По истечению суток, необходимых для высыхания раствора, для дополнительной фиксации теплоизоляции используются грибки.

Как производится монтаж теплоизоляции дюбелями-грибками

Перед тем, как начать укладывать утеплитель, необходимо рассчитать нужное количество крепежных элементов и их длину, исходя из толщины теплоизолятора и вхождения сердечника на 5 см в материал утепляемой конструкции.


Расчет длины дюбелей при креплении утеплителя на кирпичную стену

Расчет количества и длины дюбелей

Количество крепежных изделий определяется в зависимости от выбранной схемы расположения дюбелей.


Установка грибков на стыках позволяет уменьшить количество отверстий в утеплителе

В первом варианте предполагается расходовать до 6 изделий на один квадратный метр утеплителя. При этом 4 штуки гвоздя крепят по углам листа либо мата, отступая от края на 5-7 см, остальные располагают равномерно по центру.

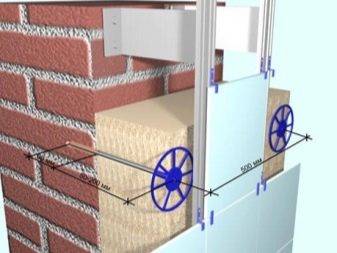

По второму варианту установка дюбелей производится в месте схождения нескольких плит теплоизоляции. При этом один зонтик удерживает сразу края четырех матов минваты или листов пенопласта. Один крепежный элемент монтируется по центру утеплителя. Такой вариант будет самым экономичным, если позволяют размеры зонтика.

Больше крепежа придется устанавливать на углах зданий, если утепляется фасад, и на высоте, поскольку там большая ветровая нагрузка.

Рекомендуется использовать по 7 дюбелей на 1м2 утепляемой площади, если высота здания превышает 8 метров, и по 9, если сооружение имеет высоту 20 метров и более. При этом нужно увеличивать количество грибков на угловых участках фасада.

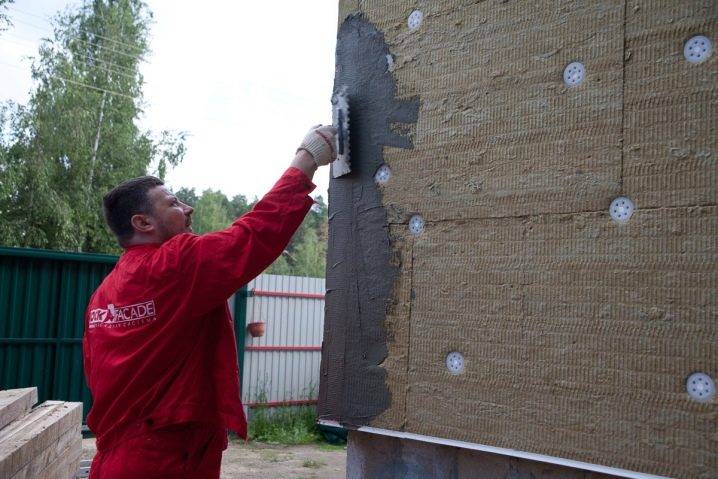

Поэтапная технология утепления с использованием крепежа в виде грибков

Перед тем как начать крепить теплоизоляцию грибками, необходимо проложить пароизоляционный материал, который кроме своей прямой функции может выступать, как дополнительное крепление минераловатных изделий или плит пенопласта.


Монтаж фольгированной пароизоляции с помощью грибков

Весь процесс монтажа состоит из нескольких несложных операций:

  • Поверхность размечается для просверливания отверстий под сердечники из расчета шагового расстояния 0,8 м по горизонтали и 0, 3 м по вертикали.
  • После этого в стене и утеплителе делаются отверстия Ø 1см, глубина которых превышает длину ножки на 0,5 – 1 см. Диаметр сверла должен соответствовать толщине ножки.
  • Пластиковая гильза вручную, без использования молотка, вставляется в проделанное отверстие. Далее сердечник уже вставляется в гильзу и забивается в базовую поверхность до упора. Центральная часть зонтика закрывается специальной защитной крышкой.

При использовании расширительных шайб, последние устанавливаются на пластиковую гильзу перед монтажом сердечника.


Установка стартовой планки

Перед началом укладки утеплителя монтируется стартовая планка внизу стены, которая будет поддерживать теплоизоляцию, чтобы под собственным весом она не сползала вниз.

В случае монтажа утеплителя на клей, установку грибков производят после полного высыхания клеевого раствора. Стыки между отдельными элементами утеплителя заделываются монтажной пеной либо фольгированным скотчем, если производится монтаж пеноплекса, пенопласта и прочих аналогичных материалов.

Виды крепежа для теплоизоляции

Дюбеля, используемые для крепления различных типов утеплителя, подразделяются по материалу изготовления и своей конструкции. Дюбель для утеплителя может быть как пластиковым, так и стальным, а также оснащенным термоголовкой. Пластиковые зонтики кроме этого подразделяются на:

  • полипропиленовые;
  • нейлоновые.

Есть у этих изделий различия и по методу крепления, когда сердечник вкручивается в утепляемую поверхность, и когда просто забивается молотком.

Особенности пластикового крепежа

Изделия из пропилена отличаются от всех прочих тем, что имеют в зонтике конусовидные дырки, способствующие лучшей адгезии изделия с утеплителем. Нейлоновые крепежные элементы называемые – рондоли, применяются при креплении легких и мягких материалов.

Производятся подобные изделия из полипропилена высокой прочности, полиамида либо нейлона. Основным преимуществом таких грибков является:

  • хорошая устойчивость к агрессивным средам;
  • небольшая стоимость;
  • сниженная теплопроводность, в результате чего не создаются мостики холода;
  • способность выдерживать значительные температурные перепады;
  • длительность эксплуатации – они не ржавеют и не гниют;
  • могут выдерживать нагрузку, равную почти 400 кг/м2.

Пластиковые грибки могут применяться при креплении теплоизоляции на бетонных и кирпичных стенах. Из недостатков отмечается невозможность после утепления производить финишную отделку поверхностей материалом с большим удельным весом.

Крепеж из металла – преимущества и недостатки

Сердечник такого изделия, выполненный из оцинкованной стали или в редких случаях из полиамида, вставляется в полипропиленовую гильзу, имеющую в нижней части распорки. Его размеры превосходят остальные модели грибков. Но способность выдерживать нагрузки также высокая – до 750/м 2, что позволяет производить финишную отделку любыми материалами, как легкими, так и тяжелыми. Из недостатков отмечается следующее:

  • высокая стоимость;
  • образование в местах входа металлического стержня в базовую поверхность мостиков холода, конденсата;
  • слабая устойчивость к воздействию влаги, вследствие чего могут проявляться ржавые пятна на поверхности штукатурки.

Крепежные изделии с термоголовкой

Грибки с термоголовкой представляют собой металлический сердечник, который покрыт прочным полиамидом. Верхняя часть металлического гвоздя оснащена пластиковой деталью, которая исключает образование мостиков холода в точках прохождения крепежа. Подобные изделия чаще всего используются при проведении утепления деревянных конструкций. Все достоинства, присущие металлическим и пластиковым грибкам, распространяются и на крепеж с термоголовкой, за исключением цены, которая значительно превышает стоимость всего остального крепежа подобного вида.

Что представляет собой крепежный грибок

Изделие состоит из двухэлементной пустотелой ножки (гильзы) и широкой плоской шляпки, и по своему внешнему виду напоминает гриб, отсюда и название этого крепежа – грибок, зонтик. Благодаря широкому зонтику теплоизоляционный материал надежно закрепляется на вертикальной или горизонтальной плоскости строительной конструкции.

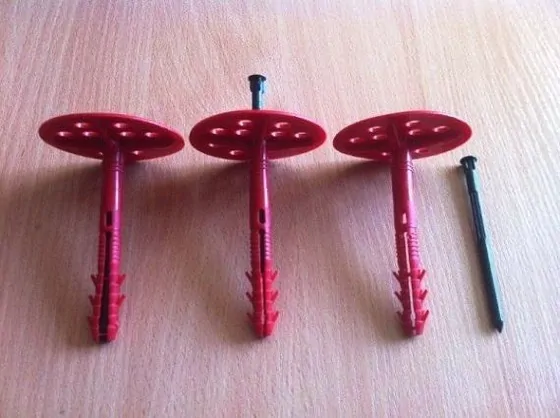

Крепежный грибок состоит из шляпки, ножки и сердечника

Ножка имеет полую сердцевину, куда вставляется специальный дюбель. Низ ножки оснащен распорными выступами по типу «ерша», которые располагаются по бокам разрезанной по вертикали ножки. Благодаря такой конструктивной особенности изделия, оно может расширяться в теле конструкции, надежно зацепляясь заостренными выступами за структурные волокна базового материала. Дюбель вставляется в ножку через отверстие в шляпке и вкручивается в несущую конструкцию. Функции зонтика-шляпки не дать крепежному элементу пройти через рыхлый материал утеплителя, одновременно распределяя нагрузку по его плоскости.

Конструкций этого крепежного элемента существует несколько, но все они призваны выполнять одну единственную функцию – удерживать рыхлый материал утеплителя в заданном положении. Как правило, шляпка изготавливается из полипропилена, сердечник из оцинкованной стали. Встречается крепёж для супермягкого утеплителя, где зонтики изготавливаются из нейлона, которые называются рондолями. Есть еще расширительные шайбы, которые увеличивают контактную площадь изделия и теплоизоляционного материала, тем самым сохраняя его структуру в неизменном виде.


Расширительные шайбы увеличивают площадь контакта грибка с утеплителем

Изделия, имеющие шляпку из пластика в форме зонтика, идеально подходят для крепления пенопласта, различных видов минеральной ваты, фольгированного пенополистирола, пеноплекса, стекло- и шлаковаты.

Изготовленный по современным технологиям, такой крепеж обладает достаточно высокими техническими показателями.

2 Дюбель для минваты или просто зонтик

Говоря о пенопласте, как об утеплителе, не стоит забывать о фасадном теплоизоляционном материале: минвате. Конечно, эти два материала отличаются друг от друга, но принцип их монтажа одинаков. В обоих случаях для крепления материала к стене используют специальный клеевой состав, который удерживает минплиту и пенопласт на поверхности стены. После устанавливают дюбель для минваты, чем дополнительно усиливают поверхность теплоизоляционной системы.

Стоит отметить: чтобы не делать разделений между монтажными дюбелями пенопласта и минплиты, специалисты назвали этот крепежный элемент по-простому – «зонтик». Такое название он получил из-за широкой шляпки, которая и держит утеплитель, плотно прижимая его к поверхности стены. «Зонтики» бывают разные, и как раз эта разница и влияет на область применения, о которой мы уже говорили ранее, а именно, на каком типе поверхности будет использоваться дюбель. В данном случае разговор идет о длине пробковой части крепежа, монтируемого в стену. На сегодняшний день существует три размера таких креплений.

  1. Крепеж длиной 120 миллиметров, этот размер, в основном, рассчитан на применение в твердых монолитных основаниях. К примеру, в бетоне достаточно просверлить отверстие данной глубины, и крепеж будет прочно держать минеральную плиту и пенопласт.
  2. Дюбель длиной 140 миллиметров, данный размер больше подойдет для установки в рыхлую поверхность, такую как газобетон и другие подобные материалы.
  3. Крепление длиной 160 миллиметров, рассчитано для установки в пустотелых материалах. За счет такой длины обеспечивается контакт с внутренними частями элементов стены, минуя пустоты.

При выборе дюбеля обязательно учитывайте материал основания. Основываясь на этом, выбирайте нужную длину крепежа для утеплителя, как правило, для различных конструкций домов крепеж подбирается в индивидуальном порядке.

Преимущества тарельчатого крепежа

Для крепления любых типов теплоизоляционных материалов предназначены специальные дюбели – так называемые грибы для утеплителя, или зонтики. Они могут удерживать даже неплотный и хрупкий материал. С помощью этих дюбелей можно крепить теплоизоляцию на бетон, кирпич, пено- и газобетон и даже камень.

Конструкция тарельчатого дюбеля

Основным материалом для изготовления грибков является ПНД (полиэтилен низкого давления), а клин может быть сделан из оцинкованной стали, либо из стеклонаполненного полиамида.

  • Широкое применение этот тип крепежа получил из-за своей конструкции: наружная шляпка достаточно широкая, что позволяет хорошо фиксировать даже минераловатный утеплитель.
  • Благодаря длинной ножке, дюбель выдерживает большую несущую нагрузку. Кроме того, фиксация усилена за счет длинной распорной зоны, состоящей из трех секций. Поверхность шляпки шероховатая и на ней есть специальные отверстия.
  • Грибки не только помогают сохранить тепло, но еще и обладают высокими антикоррозийными характеристиками. В отличие от устаревших деревянных пробок полиэтилен не разрушается и не гниет.
  • Пластик не создает дополнительных мостиков холода, это долговечный, надежный и недорогой материал.
  • За счет высокой гибкости, пластиковые «зонтики» позволяют нивелировать расширения и сужения материалов, не допуская повреждения изоляции.
  • Для надежной фиксации требуется распереть дюбель, вставленный в отверстие специальным клином, винтом или шурупом. При этом он распирается в нескольких направлениях, что усиливает сцепление со стеной.

Нюансы монтажа теплоизоляции

Грибки для крепления плит фиксируются после подготовки основания и приклеивания к нему самого материала. Работы ведутся в следующей последовательности:

  • На поверхности пенопласта или минваты отмечаются точки расположения будущих крепежей с рекомендуемым интервалом не более 80 см по горизонтали, 30- по вертикали. При теплоизоляции оснований со сложной формой или использовании отдельных кусков стоит составить схему размещения дюбелей заранее.
  • В утеплителе и стенах подготавливается посадочное отверстие диаметром не более 10 мм.
  • Гриб размещается вручную вплоть до полного прижатия шляпки к изоляции.
  • Распорный элемент устанавливается внутрь до достижения максимального упора.
  • Закрытие шляпки пластиком (при разновидностях с термоголовкой).

По окончании монтажа всех дюбелей проводится заделка стыков, размещение пароизоляции, армирующей сетки и внешняя отделка. Работы выполняются после просыхания клеевого состава, на это уходит 2-3 дня. При необходимости крепления к дереву или металлу специализированные варианты используются вместе с дожимной манжетой из пластика, процесс установки в этом случае практически неотличим.

К важным нюансам технологии относят подбор правильной длины изделий и расчет их нужного расхода на 1 м2. Конструкция считается надежной при заглублении распорной гильзы в основание как минимум на 4,5 см, при работе с пористыми или слабыми материалами эту норму советуют увеличить до 10 см.

Расценки

БрендОсноваD шай-бы, ммР-ры крепежа, ммМате-риалы корпусаГвоздьЦена, рубли
Бюбель-гриб для утеплителя Tech-KrepБетон, камень, кирпич, газосиликат6010×100Полипропилен2,5
То же, с термоголовкой16×100Полипро-пиленСталь с покрытием из белого цинка9
С металлическим гвоздем12×1005,6
Koelner с металлическим гвоздем и термоголовкой10×200Сталь с покрытием из желтого цинка14
Дожимная манжета РондольДерево501,5
Телескопический крепеж Технониколь с саморезомНесущее основание кровли: профлист, бетон, дерево10×200Высокоп-рочный полимерИспользуется с металлическими саморезами Технониколь8,2

Стоимость дюбелей для теплоизоляции зависит от продвинутости бренда, качества материала изготовления и размеров: длины гильзы и распорной части и диаметра шайбы. Изделия с металлическим гвоздем стоят в два раза больше полипропиленовых, крепления с термоголовками обходятся еще на порядок дороже. Экономить не рекомендуется, это сказывается на надежности фиксации, единственным способом снижения затрат является приобретение оптом.

  • Главная
  • Полезные статьи
  • Как рассчитать количество дюбелей

Первостепенной задачей для каждого, кто занимается подготовкой дома к круглогодичному проживанию и утеплением, является выбор креплений для теплоизоляции. При условии правильного выбора крепеж поможет надолго забыть о расходе тепла и быть уверенным в плотном прилегании теплоизоляции к фасаду. В остальных случаях изделия просто не смогут надежно зафиксировать утеплитель.

В зависимости от вида материала, используемого в качестве утеплителя, для крепления могут использоваться следующие разновидности изделий:

Специальный дюбель-гвоздь на основе пластика. Крепежи этого типа характеризуются минимальными показателями теплопроводности. За счет пластикового исполнения гвоздя, изделия имеют малый вес и сохраняют целостность теплоизоляции во время утепления здания. При этом, цена дюбель-гвоздей значительно ниже в сравнении с альтернативными крепежами. Дюбель монтажный с пластиковым гвоздем хорошо проявляет себя при креплении утеплителя малого веса.

Фасадный дюбель для быстрого монтажа с металлическим гвоздем. Дюбель монтажный для крепления теплоизоляции обладает большей прочностью. Максимальная величина нагрузок, которые выдерживает этот тип крепления составляет до 450-ти килограммов. Единственными минусами является большая теплопроводность и необходимость защиты от коррозии. Фасадный дюбель-гвоздь этого типа подходит в том числе для работы с тяжелым утеплителем и пористым материалом стен.

Пластмассовые дюбели делятся на нейлоновые и полипропиленовые. Первые используются при монтаже теплоизоляции к полнотелым, пустотелым и древесным материалам. Это универсальный вариант крепежа. Полипропиленовые дюбели выдерживают гораздо большую нагрузку до 750 килограммов в среднем. Они обладают большей прочностью.

Что представляет собой крепежный грибок

Изделие состоит из двухэлементной пустотелой ножки (гильзы) и широкой плоской шляпки, и по своему внешнему виду напоминает гриб, отсюда и название этого крепежа – грибок, зонтик. Благодаря широкому зонтику теплоизоляционный материал надежно закрепляется на вертикальной или горизонтальной плоскости строительной конструкции.

Крепежный грибок состоит из шляпки, ножки и сердечника

Ножка имеет полую сердцевину, куда вставляется специальный дюбель. Низ ножки оснащен распорными выступами по типу «ерша», которые располагаются по бокам разрезанной по вертикали ножки. Благодаря такой конструктивной особенности изделия, оно может расширяться в теле конструкции, надежно зацепляясь заостренными выступами за структурные волокна базового материала. Дюбель вставляется в ножку через отверстие в шляпке и вкручивается в несущую конструкцию. Функции зонтика-шляпки не дать крепежному элементу пройти через рыхлый материал утеплителя, одновременно распределяя нагрузку по его плоскости.

Конструкций этого крепежного элемента существует несколько, но все они призваны выполнять одну единственную функцию – удерживать рыхлый материал утеплителя в заданном положении. Как правило, шляпка изготавливается из полипропилена, сердечник из оцинкованной стали. Встречается крепёж для супермягкого утеплителя, где зонтики изготавливаются из нейлона, которые называются рондолями.*Есть еще расширительные шайбы, которые увеличивают контактную площадь изделия и теплоизоляционного материала, тем самым сохраняя его структуру в неизменном виде.

Расширительные шайбы увеличивают площадь контакта грибка с утеплителем

Изделия, имеющие шляпку из пластика в форме зонтика, идеально подходят для крепления пенопласта, различных видов минеральной ваты, фольгированного пенополистирола, пеноплекса, стекло- и шлаковаты.

Изготовленный по современным технологиям, такой крепеж обладает достаточно высокими техническими показателями.

Необходимые инструменты

Как уже говорилось, монтаж мембранных кровель отличается своей технологичностью и отсутствием «мокрых» процессов. Обеспечение работ по ее обустройству происходит при наличии следующего набора инструментов:

  • автоматическая сварочная машина;
  • сварочный аппарат ручной;
  • щелевые насадки (20,40 мм);
  • прикаточные ролики (силиконовый – 40 мм, тефлоновый – 30 мм, узкий латунный);
  • щетка из мягкого металла (для очистки сопла);
  • шуруповерт;
  • рулетка;
  • инструменты для проверки качества шва;
  • ножницы по металлу и для резки мембраны;
  • перманентный маркер;
  • нож кровельный («летучая мышь») и нож для подрезки ПВхХ на Т-образном соединении;
  • хлопковая ветошь и печатки;
  • удлинители для подключения техники;
  • пассатижи.

Характеристики изделия

Полипропиленовый дюбель пластиковый широко востребован, его выгодно закупать большими партиями для перепродажи, так он обойдется значительно дешевле. Он повсеместно используется строительными компаниями и бригадами, которые сделав оптовые закупки данного изделия могут обеспечить бесперебойную работу своим работникам. Для любого работодателя всегда плохо, когда из-за нехватки материала строители простаивают. Пропиленовый дюбель гвоздь для изоляции особо ценится за коррозийную устойчивость, можно быть на сто процентов уверенным в том, что он не заржавеет, из-за чего обычно появляются пятна на фасаде, которые портят всю проделанную работу. Изделия имеют различную длину и диаметр, что позволяет их применять для фиксации того или иного материала. Они бывают следующих размеров, которые особенно востребованы:

  • Дюбель гвоздь для изоляции 80 миллиметров,10 миллиметров диаметром, их в пачке 1000 штук;
  • 90 миллиметров, 10 миллиметров диаметром, по 1 000 штук в пачке;
  • 100 миллиметров, 10 миллиметров диаметром, по 800 штук в пачке;
  • 110 миллиметров, 10 миллиметров диаметром, по 700 штук в пачке;
  • 120 миллиметров, 10 миллиметров диаметром, по 700 штук в пачке;
  • 140 миллиметров, 10 миллиметров диаметром, по 600 штук в пачке;
  • 160 миллиметров, 10 миллиметров диаметром, кладут по 500 штук таких изделий как дюбель для теплоизоляции в одной пачке;
  • 180 миллиметров, 10 миллиметров диаметром, по 500 штук пачке;
  • 200 миллиметров, 10 миллиметров диаметром, по 500 штук в пачке;
  • 220 миллиметров, 10 миллиметров диаметром, по 400 штук в пачке;
  • 260 миллиметров, 10 миллиметров диаметром, по 400 штук в пачке;
  • 300 миллиметров, 10 миллиметров диаметром, по 400 штук в пачке.

Советы по применению

При выборе тарельчатых дюбелей следует обратить внимание на некоторые нюансы:

если будет происходить монтаж пеноплекса, то выбор следует остановить на разновидностях с шершавой шляпкой;
стоит обратить повышенное внимание на качество антикоррозийной обработки, если существует риск попадания осадков внутрь теплоизоляционной конструкции;
при утеплении высотных зданий следует приобретать самые дорогие модели тарельчатых дюбелей с металлическим распорным гвоздем и пластиковой термоголовкой, которая предохраняет конструкцию от попадания внутрь влаги;

  • к предпочтительным эксплуатационным характеристикам, помимо выдерживания общей массы конструкции, собственного веса и размеров, а также следует добавить температурный диапазон эксплуатации;
  • в северных широтах при экстремальных погодных условиях нежелательно использовать в монтаже наружного утеплителя тарельчатый дюбель из пластика с пластиковым распорным стержнем. Дело в том, что при экстремально низкой температуре и перепадов влажности существует серьезный риск их растрескивания и в дальнейшем разрушения всей системы термоизоляции. В такой ситуации предпочтение стоит отдать тарельчатому дюбелю с металлическим стержнем и термокрышкой или фасадному тарельчатому дюбелю со стержнем из стеклопластика.

  • разметка зоны монтажа утеплителя;
  • сверление отверстий сквозь утеплитель;
  • установка дюбеля в посадочное отверстие до полного утопления шляпки в утеплитель;
  • установка гвоздя для распора и забитее его до необходимого уровня.

  • Перед началом работы необходимо подготовить исходную поверхность. Для этого устраняются все впадины и выпуклости до получения ровной поверхности. Затем, утеплитель крепится к рабочей поверхности при помощи специальной клеящей смеси. Если поверхность довольно ровная, то для формовки можно использовать зубчатый шпатель.
  • Чтобы первый ряд утеплителя не опускался под массой последующих, в нижней части крепится стартовая планка. На нее будут опираться листы. Затем, после полного высыхания клеящей смеси (примерно 2–3 дня) листы окончательно крепятся тарельчатыми дюбелями. Вначале в ранее намеченных местах при помощи перфоратора проделываются отверстия.

Крайне необходимо, чтобы опорные точки, в которых будет производиться крепеж, находились на стыках листов – так можно будет не допустить появления дополнительных отверстий для нежелательного теплообмена, в то же время по окончании установки не будут загибаться края у плит.
Затем, теплоизоляционный материал прошивают тарельчатым дюбелем до основания шляпки. Расширительный гвоздь забивается таким образом, чтобы шапочка максимально плотно прилегала к термоизоляционному материалу

Важно, чтобы дюбель углубился в основание хотя бы на 1,5 сантиметра.

Затем, все стыки аккуратно нужно законсервировать при помощи термоотражающего металлизированного скотча. Если остаются щели более 0,5 сантиметра, то их можно задуть посредством строительной пены

Но эту процедуру следует выполнять с предельной осторожностью, поскольку некоторые виды пены могут растворить полимерный теплоизолятор.
Тарельчатые дюбели крепятся только один раз. Если допустить ошибку в расчетах и вытащить дюбель из стены, то он разрушится

Чтобы избежать этого, необходимо очень серьезно относится к подготовке посадочного места. Внутри не должно быть трещин, сколов, песка, пыли и прочего мусора. Отверстие сверлится под диаметр выбранного крепежа. Глубина должна быть на 0,5–1 см более чем длинна выбранного элемента.
После крепления теплоизоляционного материала в нем остаются довольно глубокие отверстия, которые необходимо заделать при помощи малярного шпателя.

О том, как правильно крепить теплоизоляцию к стенам с помощью дюбеля, смотрите в следующем видео.

Расчет количества и длины дюбелей

Этот параметр указывается в документах к метизам, в частности, нагрузка на вырыв. На практике при выборе изделия эти данные не используются.

Параметры тарельчатых дюбелей IZL-T

Важными считаются следующие параметры:

  1. Длина – выбирая длину, стоит учесть не только толщину утеплителя и всех прочих имеющихся слоёв (клей, паро- и гидроизоляция, неровности стены), дюбель должен проникать в стену на минимально допустимую величину. Для каждого стройматериала эта величина своя. Параметры пустотелого и ячеистого бетона и кирпича отличаются – они указываются в сертификате, который необходимо изучить.
  2. Диаметр тарельчатого элемента должен быть тем больше, чем более рыхлый материал крепится к стене или потолку. Плотный пенопласт вполне можно фиксировать зонтиком с небольшой головкой, тогда как минвата требует самых крупных дисков.
  3. Количество зонтиков напрямую зависит от схемы монтажа – часто на одну пластину утеплителя требуется 5 элементов – крепеж выполняется по углам и в центре. Ну если утеплитель крепится на фасаде, то количество грибков рассчитывается исходя из расхода на одну пластину (1 м. кв). Количество дюбелей в одной пластине напрямую зависит не только от размера самой пластины, но и от ветровой нагрузки. Поэтому при монтаже утеплителя на фасад задействуется от 7 до 9 грибков на один квадратный метр, что зависит от высоты здания и розы ветров.

Разновидности дюбелей

Разновидности дюбелей Существует 3 вида крепежей:

  • с полимерным гвоздем;
  • металлическим гвоздем;
  • металлическим гвоздем с термоголовкой.

Пластиковые дюбеля изготавливаются из нейлона, полиамида или полипропилена. Они имеют низкую прочность и цену. Используют их для крепления к бетону, кирпичу или другим твердым поверхностям. Для фиксации на полых стенах или вспененном бетоне пластиковые дюбеля не подходят. Теплопроводность этого вида крепежа составляет 0,004 Ватт/К, что позволяет использовать его при температурах -40°…+80°С. Длина зонтика определяется суммой толщины утеплителя и высоты распорки. Пластиковый дюбель способен выдержать нагрузку 20-320 кг, что позволяет качественно закрепить минеральную вату или пенопласт. Однако такой грибок не способен выдержать вес тяжелого облицовочного материала.

Крепеж с металлическим стержнем прочнее пластикового, но обладает высокой теплопроводностью. При его использовании образуются мостики холода, которые снижают эффективность теплоизоляции. Также металлические гвозди подвергаются коррозии, оставляя на штукатурке желтые пятна. Чтобы этого избежать, следует выбирать оцинкованные стержни, покрытые специальным антикоррозийным слоем. Это увеличит срок эксплуатации всего теплоизоляционного слоя. Диаметр распорного элемента составляет 4-8 мм, а дюбель выдерживает температуры в диапазоне -55°…+60°С. Максимальная несущая нагрузка составляет 750 кг.

Стандартные размеры такого крепежа составляют 200х10 мм. Обычно их используют при теплоизоляции потолков и фасадных стен, потому что они способны выдержать тяжелый облицовочный слой. К недостаткам можно отнести только появление щелей, через которые будет проходить холод.

Грибки для утепления с термоголовками являются альтернативой металлическим гвоздям. Они состоят из стального стержня, шапка которого покрыта металлом с низкой теплопроводностью. Обычно для этого применяют ударопрочный полиамид. Гвоздь полностью покрыт полимерным составом, который защищает его от влаги. Теплопроводность полиамида составляет 0,027 Вт/мк, что сопоставимо с минеральной ватой и пенопластом. Это обуславливает отсутствие мостиков холода при монтаже утеплителя. Единственным недостатком можно считать высокую цену изделия.

Дюбель может быть разной длины. На рынке представлено 3 размера:

  1. Крепеж длиной 120 мм, который используется в твердых монолитных основаниях. Он хорошо держит утеплитель на стене из бетона или полнотелого кирпича.
  2. Дюбель длиной 140 мм подходит для монтажа в рыхлый материал. Это могут быть стены из газобетона, полого кирпича, шлакоблока и др.
  3. Крепление длиной 160 мм используют для пустотелых материалов. Такой дюбель обеспечивает сцепление с внутренними частями стены, избегая пустоты.

Также существуют анкера с нарезанной резьбой, которые следует вбивать в стену. Они изготавливаются из таких материалов:

  • пластмасс;
  • металл.

Металлические дюбеля используют при монтаже утеплителя, если планируется тяжелый облицовочный слой. Пластмассовые крепежи делятся на:

  • полипропиленовые;
  • нейлоновые.

Кровельные грибки используют при монтаже мягкой черепицы, рубероида, акустических плит, теплоизоляции к бетону и пр. Они состоят из:

  • шапочки диаметром 50 мм;
  • стеклопластикового стержня;
  • анкера.

Выбор метода крепления утеплителя при наружных и внутренних работах.

Утепление наружных стен.

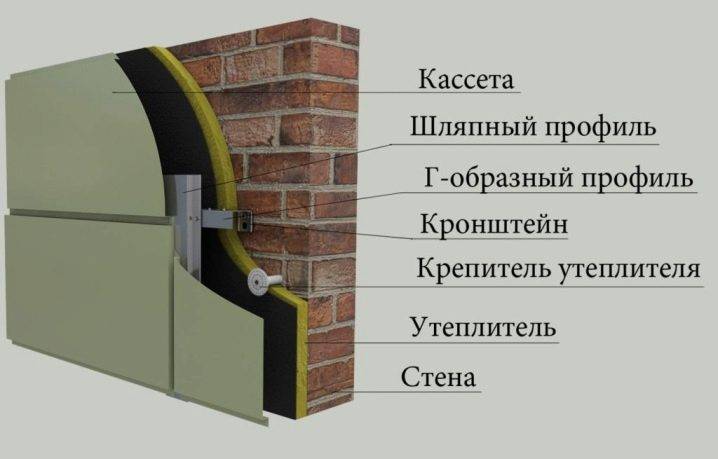

При данном варианте внутренняя полезная площадь здания сохраняется, а также отсутствует необходимость устройства пароизоляционного слоя. Для наружных стен каркасный вариант используют редко, только в тех случаях, когда планируется вентилируемый фасад.

Для выполнения последующих штукатурных работ необходимо выбирать метизы.

Утепление внутренних стен.

Монтаж утеплителя на внутренние стены производится, в основном, с использованием обрешетки. Если в качестве утеплителя выбираются плиты минеральной или базальтовой ваты, то, в таком случае, правильный монтаж состоит из укладки самого теплоизолятора, а затем он зашивается горизонтальными полосами пароизоляции. Для того, чтобы зафиксировать пароизоляцию, можно использовать строительный степлер. Для крепления утеплителя выбирают алюминиевый скотч.

Монтаж изоляции за радиаторами может вызвать некоторые трудности.

Важно! Чтобы минимизировать теплопотери нужно установить отражающий экран, который будет рассеивать тепло по помещению

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
