Автономный отопитель Планар

Принцип работы

Отопители этого производителя работают по принципу подачи наружного воздуха в нагревательное отделение. Во время сжигания топлива происходит выделение энергии, нагревающей этот воздух. Только после этого горячий воздух подается в салон транспортного средства.

Для выбора оптимальной мощности используется специальный регулятор с возможностью фиксации в заданном положении. После выбора пользователем оптимального режима работы отопитель будет самостоятельно поддерживать заданную температуру.

Основной принцип работы автономки «Планар»:

  1. Продувка камеры сгорания.
  2. Нагрев свечей накаливания до требуемой температуры.
  3. Подача оптимального соотношения воздуха и топлива в рабочую камеру.
  4. Сгорание топливовоздушной смеси.
  5. Отключение свечи после стабилизации выбранного пользователем температурного режима.

Техника безопасности

Один из главных аспектов использования отопителя Планар – соблюдение техники безопасности. Рассмотрим наиболее значимые правила:

  1. Если устройство было отключено, его повторное включение разрешается лишь спустя 10 сек
  2. В процессе цикла продувки отключение питания запрещается
  3. Отопитель должен быть отключен от сети, если кузов подвергается сварочным работам
  4. Рекомендуется выключать прибор во время заправки автомобиля

Нельзя эксплуатировать обогреватель в закрытом помещении Установив подобное устройство, необходимо иметь поблизости ведро с песком и исправный огнетушитель Запрещается осуществлять прокладку топливных трубок внутри салона автомобиля, однако снаружи они должны быть надежно утеплены В случае поломки не рекомендуется заниматься самостоятельным ремонтом оборудования

Установить отопитель планар способен каждый самостоятельно. Однако для большей уверенности в его последующей надежности и работоспособности рекомендуется доверить этот процесс профессионалу. Стоимость услуг относительно невелика и значительно ниже, чем затраты на возможные восстановление или ремонт.

Рассмотренное устройство для отопления автомобилей в зимний период или небольших, но обязательно хорошо вентилируемых помещений (сторожка, бытовка и т. д.), пользуется спросом. Однако, не глядя на многочисленные преимущества, стоимость может стать некоторой преградой. В среднем цены на различные модели начинаются от 18 тысяч рублей.

Как упоминалось ранее, монтаж отопительного оборудования можно произвести самостоятельно. В целях экономии времени и для большей надежности следует обратиться к специалисту, стоимость услуги которого начинается от 5-6 тысяч рублей.

При транспортировке различных грузов, а также при эксплуатации спецтехники нередко зимой возникают экстренные ситуации, в которых необходимо прогреть кабину или прицеп, различные узлы и конструкции. Отличное решение для таких ситуаций – автономка «Планар». Это дизельный отопитель, который может вполне эффективно обеспечить теплом кабины грузовых автомобилей, салоны автобусов, прицепы. Это очень актуальное устройство для водителей грузовиков, которым приходится работать в экстремальных северных условиях при низких температурах.

Преимущества и недостатки


Прибор может работать автономно, когда двигатель машины отключен

Обогреватель Планар выручает многих шоферов. Дальнобойщики, водители рейсовых автобусов, путешественники вынуждены много времени проводить в кабине автомобиля. В холодное время года обогрев салона за счет работы двигателя оказывается недостаточным. Планар решает эту задачу.

Достоинства прибора:

  • За час отопитель в зависимости от его мощности нагревает от 34 до 120 куб. м. воздуха.
  • Планар экономичен – при столь высокой эффективности расходует не более 29–42 Вт. Такой же объем нагретого воздуха требует от 0,24 до 0,37 л солярки в час.
  • Планар эффективен при очень низких температурах за бортом – ниже -20 С.
  • Установка работает без ограничений во времени. Автоматически выключается при достижении указанной температуры и включается при снижении. Отключить прибор можно вручную.
  • Аппарат безопасен. При опрокидывании, слабом пламени, угасании пламени, перебоях с подачей воздуха или топлива Планар отключается.
  • Уровень шума низкий.
  • Если подсоединить воздухоотводящие трубки, теплый воздух можно направить не только в кабину, но и в салон автобуса или в грузовой отсек, если перевозимый груз нуждается в определенном температурном режиме.
  • Устройство работает автономно от двигателя автомобиля. Это удобный вариант для ночевки в машине, так как Планар может обогревать кабину всю ночь.

Недостатки отсутствуют. Автономный автомобильный отопитель Планар полностью соответствует своему назначению.

Отопитель Планар: основные преимущества его использования

Среди владельцев автомобилей, особенно дальнобойщиков, которые проводят в дороге большую часть времени, отопитель планар заслуженно получает немало положительных отзывов. Отечественная разработка, в сравнении с импортными аналогами, надежная, но менее дорогостоящая.

В большом количестве положительных характеристик выделяют:

  • Проведя воздухоотводные трубки в грузовой отсек, можно обогреть весь автомобиль, а не только водительскую кабину
  • Даже при значительно низких температурах (менее -20 градусов) их эффективность остается на весьма высоком уровне
  • Экономично расходуется топливо и ресурс аккумуляторной батареи
  • Достаточный показатель мощности
  • Неограниченное время работы установки

Обогреватель планар получил широкое распространение в автомобилях, используемых для транспортировки лекарств, напитков, животных, технологических жидкостей и т. д. Они активно применяются водителями кугунов, кранов и прочей специальной техники.

Для использования отопительного агрегата Планар нет необходимости запускать двигатель автомобиля. Это дает возможность продолжать эксплуатировать его во время ночевки.

На рынке предлагается несколько моделей, каждая из которых характеризуется присущими ей особенностями. Однако наиболее востребованной среди них считается модель Планар-4дм 24. Ее монтаж возможен не только в больших фургонах, но и бытовке, будках и т. д. В процессе работы отопительный прибор практически не издает шума.

Система контроля и управления

С помощью блока управления можно регулировать количество тепла

Отопитель Планар работает в нескольких режимах. Безопасность функционирования, регулировку и диагностику систем обеспечивают датчики и блок управления.

Блок управления

Модуль размещен в корпусе и подсоединен к исполнительным блокам с коммутационными шлейфами. Функции его таковы:

  • включение и отключение аппарата;
  • контроль и управление процессом горения топлива;
  • начальная диагностика при поломках во время запуска;
  • автоматическая вентиляция после остановки Планара;
  • аварийное отключение в случае поломки какого-либо узла, затухания пламени, скачков напряжения, перегрева теплообменника и других ситуациях.

Работает блок управления вместе с пультом.

Режимы работы

Прибор одновременно выполняет функцию вентиляции салона

Автономный воздушный машинный отопитель функционирует в 3 режимах. Однако использование нередко зависит от комплектации модели:

  • По мощности – максимально быстро нагревает салон. Отопитель, установленный на определенный уровень мощности – от 1 до 8, работает постоянно, пока прибор не отключают вручную.
  • По температуре – обогреватель прогревает воздух до установленной температуры. Затем отопитель отключается и автоматически включается вновь, как только воздух охладится до указанного минимума. В автоматическом режиме устройство функционирует до ручного отключения.
  • Вентиляция – обеспечивает воздухообмен. Совмещается с регулировкой по температуре или по мощности. Температура при этом поддерживается с высокой точностью, не колеблется в заданном диапазоне.

Пульты управления

Пульт устанавливают на приборной панели или вешают на контейнере в любом удобном для водителя месте. К прибору устройство подключается шлейфом. Пульт удобен тем, что регулирует работу Планара и служит средством диагностики.

Обогреватели комплектуются разными видами пульта:

  • ПУ-10М – позволяет Планару работать в режиме по мощности и по температуре, вентиляция не предусмотрена. Оснащен светодиодным индикатором.
  • ПУ-5 – допускает работу Планара во всех режимах. Маховик потенциометра снабжен условной градуировкой, так что температуру можно выставить точнее. О работе и неполадках свидетельствует индикатор.
  • ПУ-22 – функциональные кнопки позволяют выбирать режим, температурный датчик, показания которого будут считаться контрольными, изменять показатели мощности и температуры. Сведения о работе Планара и поломках отражаются на светодиодном экране.

По количеству, цвету и поведению светодиодов можно установить причину неполадок и быстро ликвидировать ее.

Принцип работы

Функционирует автономка «Планар» на принципе всасывания окружающей воздушной массы во внутреннюю часть нагревательного отсека. При сгорании топлива выделяется энергия, которая нагревает воздух, а он, в свою очередь, подается внутрь салона.

Существенным плюсом рассматриваемого отопителя является возможность корректировки мощности. Для этого используют специальную рукоятку, которая легко поворачивается и фиксируется в требуемой позиции. После установки заданного режима устройство автоматически будет поддерживать его. При достижении максимальной температурной отметки прибор будет отключаться и активироваться при минимуме.

Общее описание рабочего процесса автономки «Планар»:

  • На первом этапе продувается отсек сгорания.
  • Далее до заданной температуры прогреваются свечи накаливания.
  • Во внутреннюю часть рабочей камеры поступают требуемые порции топливовоздушной смеси.
  • Горючее начинает сгорать.
  • Свеча поддерживает горение до стабилизации термического процесса в заданном режиме, после чего отключается.

Что такое автономный отопитель салона?

Автономный отопитель салона — устройство для обогрева внутреннего пространства автомобиля. Данный «помощник» пользуется наибольшим спросом у профессиональных водителей, дальнобойщиков и строительных бригад.

Все обогреватели для автомобилей делятся на следующие виды:

1. Воздушные.

Устройства, предназначенные для прогрева внутреннего пространства машины (грузовой кабины, салона автомобиля, багажного отсека и так далее).

Данные изделия работают по принципу фена. Воздух пропускается через отопитель, нагревается и подается обратно.

Благодаря наличию регулировки у водителя есть возможность экономно затрачивать заряд АКБ и топливные ресурсы.

Наиболее популярные производители — Планар, Webasto, Belief и прочие.

На фото отопитель салона Планар.

2. Жидкостные.

Более функциональные устройства, которые обогревают сначала двигатель, а уже после — салон автомобиля. Данная особенность упрощает пуск транспортного средства в холодную погоду, когда температура воздуха ниже 0 градусов Цельсия.

Такие отопители могут получать управление с дистанционного пункта или программироваться заблаговременно на конкретное время. Популярные производители таких устройств — Бинар, Webasto, Eberspacher.

Стоит отметить, что автономные отопители салона могут работать от четырех разных источников питания:

  • напряжения — 12 и 24 Вольта;
  • газа (пропана);
  • бензина;
  • солярки.

Возможны и комбинированные варианты, когда устройству необходимо питание (12/24 Вольта) и один из видов топлива (бензин/дизель).

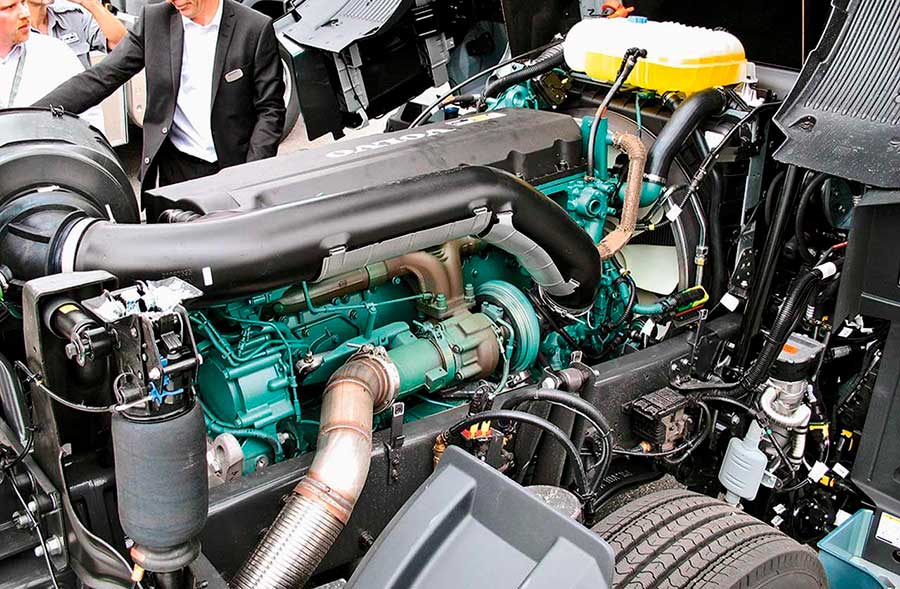

Турбокомпаунд, назначение, принцип работы

Гарантийные обязательства:. Руководства по ремонту

В ряде случаев поддержание одинаковой температуры может быть обязательным условием для перевозки различных грузов в сохранности или надлежащем товарном виде например, транспортировка цветов в фургоне, лекарственных препаратов и т. Air Heater или воздушный отопитель ПЛАНАР применяется как отопитель салона на грузовиках КАМАЗ и других автомашинах, а также на водном транспорте, в отдельных малогабаритных помещениях с доступом к электросети в кабинах, каютах яхт и катеров, автобусах, фургонах, кунгах и так далее.

КодНеисправностьРекомендации по устранению
01Перегрев теплообменника. Датчик выдает сигнал на выключение отопителя. Температура теплообменника в зоне датчика более 250ºС.Проверить входное и выходное отверстия нагревателя на предмет свободного прохождения через нагреватель воздуха. Проверить целостность вентилятора и его работу. Проверить датчик при необходимости заменить. Проверить теплообменник. Проверить и при необходимости снять нагар с внутренней части теплообменника.
02Возможный перегрев по датчику температуры. Температура датчика (блока управления) более 55 градусов. За время продувки перед запуском в течение 5 минут недостаточно охлаждён блок управления или перегрев блока управления, который произошел во время работы.Необходимо проверить входной и выходной патрубки нагревателя на предмет свободного входа и выхода воздуха и повторить запуск для охлаждения отопителя. Заменить блок управления.
05Неисправность датчика. Короткое замыкание на корпус или обрыв в электропроводке датчика.Проверить датчик, при необходимости заменить.
04 или 06*Неисправность датчика температуры в блоке управления. Вышел из строя датчик температуры (находится в блоке управления замене не подлежит).Заменить блок управления.
09Неисправность свечи накаливания. Короткое замыкание, обрыв, неисправность блока управления.Проверить свечу накаливания, при необходимости заменить. Проверить блок управления, при необходимости заменить.
10Электродвигатель нагнетателя воздуха не набирает необходимых оборотов. Повышенное трение в подшипниках или задевание крыльчатки за улитку в нагнетателе воздуха. Неисправность электродвигателя.Повышенное трение в подшипниках или задевание крыльчатки за улитку в нагнетателе воздуха. Неисправность электродвигателя.
12Отключение, повышенное напряжение более 30 В (более 16 В для 12 В отопителя). Неисправен регулятор напряжения. Неисправна аккумуляторная батарея.Проверить клеммы на аккумуляторной батарее и подводящую электропроводку Проверить аккумуляторную батарею, при необходимости зарядить или заменить. Проверить работу регулятора напряжения автомобиля, при необходимости отремонтировать или заменить.
15Отключение, пониженное напряжение менее 20 В (менее 10 В для 12 В отопителя). Неисправен регулятор напряжения. Неисправна аккумуляторная батарея.Смотрите код ошибки 12.
13Отопитель не запускается исчерпаны две автоматические попытки запуска.

Видео работы

Устройство отопителя Планар включает не только регулятор мощности в виде поворотной ручки, но и таймер. Последний необходим для того, чтоб отключить установку после продолжительной работы.

Разработано устройство таким образом, чтоб сделать работу автономной во всех аспектах. Автоматика также контролирует текущее состояние каждого рабочего элемента, расположенного внутри. Процесс розжига начинается только в том случаях, когда управляющий элемент убедится в исправности всех узлов. Таким образом достигается очень высокий уровень безопасности в процессе эксплуатации.

Рабочий процесс более подробно можно описать следующим образом:

  • В первую очередь продувается камера сгорания
  • Затем до нужной температуры нагреваются свечи накаливания
  • Внутрь камеры сгорания подаются необходимые порции воздуха и горючего
  • Происходит непосредственное сгорание топлива
  • Свеча поддерживает его до тех пор, покуда процесс не стабилизируется, после чего отключается

Чтобы образовавшееся пламя оставалось в пределах нормы, оно контролируется соответствующим индикатором. Если температурный предел будет превышен, блок управления прекратит горение.

Несмотря на высокий уровень автоматизации, выключение устройства поддерживается в ручном режиме. Камера сгорания начинает вентилироваться. Полностью прекращается подача топлива.

Некоторые особенности устройства отопителя Планар

Как правило, топливо поступает внутрь камеры сгорания прибора непосредственно из топливного бака транспортного средства. Однако такой вариант не единственный из возможных. Иногда аппарат имеет собственную емкость, в которую заливается необходимое для работы горючее.

По аналогии устроено электроснабжение. Питается отопитель планар непосредственно от автомобильного аккумулятора.

Число составляющих отопительного устройства огромное, но среди них можно выделить тройку основных элементов:

  1. Управляющий пульт или блок – необходим, чтоб контролировать работу устройства в целом
  2. Топливный насос – необходим, чтоб подавать требуемое количество горючего в камеру хранения
  3. Нагревательный элемент – в нем происходит нагревание воздуха, который впоследствии поступает в салон автомобиля

Возможно вас так же заинтересует наша статья про электрическое отопление

Коды ошибок

Функция самостоятельной диагностики, встроенная в систему управления автономным обогревателем «Планар» различных модификаций, позволяет определить область и причину неисправности. Информация поступает водителю в виде кодов ошибок и мигании светового индикатора пульта дистанционного управления.

Расшифровка наиболее часто встречающихся кодов ошибок подогревателей марки «Планар».

Код неисправностиКоличество миганий светового индикатораНеисправностьПричина неисправности
11Перегрев теплообменникаКонтрольный датчик обнаружил перегрев и отключил отопитель. Причина – зафиксирована температура свыше 250 °C в районе теплообменника.
132Число возможных запусков исчерпаноПричиной являются проблемы с топливом: оно отсутствует, не соответствует его марка, недостаточно поступление ввиду засорение или нарушения герметичности топливопровода, проблемы со свечами накаливания, недостаточно давление поступающего в камеру сгорания воздуха
212Перегрев в области блока управления или датчика-индикатора пламениТемпература в районе размещения превышает значение в 50 °C. Перегрев блока управления в процессе работы или за время продувки перед началом работы блок управления не был охлажден.
4 и 66Выход из строя температурного датчика блока управленияТемпературный датчик вышел из строя
55Неисправность индикатора пламениКороткое замыкание или обрыв электроцепи питания индикатора
83Прерывание пламениНегерметичность топливопровода, поломка индикатора пламени или топливного насоса
94Неисправность свечи накаливанияКороткое замыкание, обрыв электроцепи, неисправность блока управления подогревателя
1011Недостаточные обороты нагнетателя воздухаВыход из строя вентилятора
129Напряжение свыше 30 В, экстренное отключениеНеисправность АКБ или регулятора
159Недостаточное напряжение, экстренное отключениеНеисправность АКБ или регулятора, обрыв проводки
1610Превышен интервал на вентиляцию камеры сгоранияЗа время продувки не был охлажден индикатор пламени, проблемы в блоке управления нагревателя
177Неисправность топливного насосаОбрыв или короткое замыкание в электрической цепи питания топливного насоса
208Потеряна связь между блоком управления и пультомРазрыв электропроводки, неисправность пульта или блока управления
2711Электродвигатель не работаетКлин электродвигателя по причине разрушения подшипника, ротора или попадания посторонних предметов
2811Двигатель работает с постоянной скоростьюНеисправность блока управления или платы на БУ
3620Превышение температуры датчика пламениНеисправность блока управления

Резюме

Автомобильные обогреватели «Планар» – хороший выбор для тех, кому необходимо обеспечить дополнительный обогрев кабины либо крытого кузова грузовых или пассажирских автомобилей. Отметим, что для достижения требуемых результатов крайне важна правильная установка автономки и своевременное обслуживание устройства. Цена обогревателей начинается от 19,5 тыс. рублей.

Самые распространенные коды ошибок отопителя Планар модели 4ДМ2 12/24, представлены в таблице ниже, также любую другую информацию и гарантийные случаи уточняйте у официального производителя по телефону: 8 800 775 50 88.

Код неисправности

Миганий светодиода

Описание
Причина ошибки
13
2
Отопитель не запускается- исчерпаны две автоматические попытки запуска.

Нет топлива в бачке.

Марка топлива не соответствует условию эксплуатации при низких температурах.

Недостаточное количество подаваемого топлива.

Засорен газоотводящий трубопровод или воздухозаборник.

Недостаточный разогрев свечи, неисправность блока управления.

Крыльчатка задевает за улитку в нагнетателе воздуха и, как следствие, уменьшается подача воздуха в камеру сгорания.

Засорено отверстие Ø 2,8 мм в свечном штуцере камеры сгорания. Засорена свечная сетка или установлена не до упора в камере сгорания.

Бензиновые автономные отопители салона

Webasto — популярный бренд, который предлагает широкий выбор качественных отопителей. Один из них — Air Top.

В комплекте с устройством идет элемент управления и комплект для монтажа.

Устройство способно быстро прогревать спальные места и кабины даже в больших грузовых автомобилях (в том числе и работающих в условиях сурового климата).

Применение керамической технологии позволяет свести к минимум нагрузку на аккумулятор.

Конструктивно устройство состоит из:

  • системы для забора воздуха;
  • блока управления;
  • встроенного термодатчика;
  • мотора нагнетателя воздуха;
  • горелки с испарительной прокладкой;
  • теплообменника;
  • переключателя;
  • топливного насоса;
  • таймеров и прочих узлов.

Конструкция и функциональность может меняться в зависимости от модели.

Неизменным остается только основное топливо для работы — бензин.

Преимущество бензинового автономного отопителя:

  • высокая водостойкость деталей и соединений;
  • быстрый нагрев воздуха даже в большом салоне;
  • захват воздуха не из салона, а из улицы;
  • низкий уровень шума;
  • управление с помощью автоматического блока управления;
  • время автономной работы — до двух часов;
  • наличие регулятора температуры, функции будильника и так далее.

Характеристики одной из наиболее популярных моделей Air Top 200 ST:

  • мощность — от одного до двух киловатт;
  • напряжение — 12 Вольт;
  • расход бензина — 140-270 грамм на час;
  • объем поступающего воздуха — 78 куб. метров;
  • общая масса — 2,6 кг.

Бензиновые отопители применяются:

  • для обогрева грузовых отсеков при транспортировке определенных грузов;
  • для нормализации температуры в пассажирском транспорте;
  • в строительной, погрузочной и дорожной технике;
  • на яхтах или паромных суднах.

Принцип работы и особенности отопителя Планар

Обогреватель Планар работает на собственном топливе по принципу конвекции

Обогреватель Планар – продукт российских компаний «Адверс» и «Теплостар». Принцип действия прост: устройство втягивает воздух, прогревается и возвращает его назад в салон. Для нагрева прибор использует собственное дизельное топливо – от двигателя машины его работа не зависит. Чтобы устройство функционировало, его нужно подключить к сети с постоянным током в 12 или 24 В.

Конструкция несложная:

  • Все элементы располагаются в цилиндрическом или коробчатом корпусе.
  • Дизельное топливо забирается по трубке из бака дизельного автомобиля или специального отопительного. Нагнетает топливо насос.
  • Солярка через патрубок попадает к форсунке камеры сгорания. Здесь же рассоложена свеча накала. В камере сгорает дизтопливо.
  • Для горения солярки нужен воздух. Подача выполняется по гибкому рукаву, подсоединенному ко входному патрубку. Воздух нагнетается принудительно с помощью вентилятора.
  • Газ, получаемый при сгорании, выходит через камеры и отдает тепло через теплообменник основным воздушным массам. Выводится дым через воздухоотводный рукав за пределы салона.
  • Вентилятор с электроприводом прокачивает воздух. Сначала он охлаждает электродвигатель и нагревается от него. Затем проходит через теплообменник и его температура еще увеличивается. Теплый воздух подается в салон.
  • Коммутацию блоков выполняет шлейф с колодами-разъемами. Форма их такова, что исключает ошибочное подсоединение. Регулируют функции аппарата с помощью выносного пульта или другой модификации.
  • Безопасность отопителя обеспечивает ряд датчиков и контрольных устройств. Индикатор следит за пламенем в камере сгорания, температурный датчик измеряет температуру воздуха на выходе из прибора и так далее.
Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
