Ленинградская система отопления схема для двухэтажного дома

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

  • Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
  • Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

  • Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
  • Термостаты направляют теплоноситель в нужные зоны.
  • Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

  • Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
  • Доступность – детали для сборки есть в любом строительном магазине.
  • Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

  • Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
  • Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
  • Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

  • Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
  • Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
  • В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
  • Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

Система отопления ленинградка

Однотрубная система отопления ленинградка с диагональным подключением.

Планируя строительство частного дома, будущий владелец сразу же задумывается, какой тип отопления ему выбрать. На сегодняшний день разновидностей отопительных систем существует великое множество, и главная проблема заключается в том, чтобы соотношение цена/качество соответствовало вашим пожеланиям и возможностям.

Если финансовая сторона вопроса имеет для вас решающее значение, а дом не выше двух этажей, стоит обратить внимание на отопительную систему под названием ленинградка. Однозначного мнения по поводу происхождения этого термина нет, поэтому остаётся предположить, что город на Неве внёс определённый вклад в разработку этой незатейливой и надёжной схемы

Что такое система отопления ленинградка?

Это однотрубная система простейшего типа, в которой отопительные приборы соединены между собой последовательно. Это значит, что теплоноситель по очереди проходит от одного радиатора к другому (от первого до последнего) и возвращается в котёл по той же трубе, по которой он начинал свой путь. Невольно напрашивается аналогия с электрической схемой последовательного соединения, где все элементы на конкретном участке следуют один за другим, не образуя никаких узлов и ответвлений.

Ленинградская система отопления применяется исключительно в малоэтажном строительстве (не более 2-х невысоких этажей). Это объясняется тем, что при последовательной схеме возникает повышенное гидравлическое сопротивление, а температура теплоносителя неуклонно снижается от радиатора к радиатору, что при большом количестве отопительных приборов неизбежно приводит к значительной разнице температур между начальным и конечным участком. Данная проблема частично решается установкой циркуляционного насоса для ускорения прохождения теплоносителя по отопительному контуру.

Простота ленинградки не означает, что она должна быть лишена регулирующей аппаратуры и контрольных приборов. Они, разумеется, увеличивают стоимость проекта, зато значительно расширяют функциональные возможности системы в плане создания должного уровня комфорта и безопасности. В частности, появляются такие функции, как:

  • регулировка температуры в отдельно взятом помещении;
  • демонтаж любого радиатора (для ремонта или замены) без отключения всей системы путём прокладки байпасов с запорной арматурой;
  • автоматический контроль и поддержание нужного давления в отопительном контуре.

Варианты монтажа

Система отопления ленинградка в частном доме может быть как открытого, так и закрытого типа, с естественной или принудительной циркуляцией (в последнем случае потребуется врезка циркуляционного насоса). Монтаж системы возможен по двум вариантам: горизонтальному и вертикальному. Понятно, что первый подходит только для одноэтажных строений, если же этажей больше, то придётся прибегнуть к более сложной вертикальной схеме.

При горизонтальной разводке магистральный трубопровод укладывается параллельно плоскости пола либо вдоль стен, либо под половым покрытием. В случае открытой системы с естественной циркуляцией желательно обеспечить уклон подающей магистрали в направлении радиаторов, а сами радиаторы расположить на одном уровне.

Вертикальная разводка предполагает принудительную циркуляцию теплоносителя. В противном случае потребуется очень точный расчёт уклонов и диаметров труб – проще установить насос и, что называется, «не париться».

Плюсы и минусы

Как любая отопительная система, ленинградская система отопления имеет свои положительные и отрицательные стороны. К плюсам можно отнести:

  • невысокую стоимость, обусловленную экономией расходов на материалы и монтажные работы;
  • большие возможности по реконструкции и модернизации – внесение конструктивных изменений не будет обременительным ни по времени, ни по деньгам.

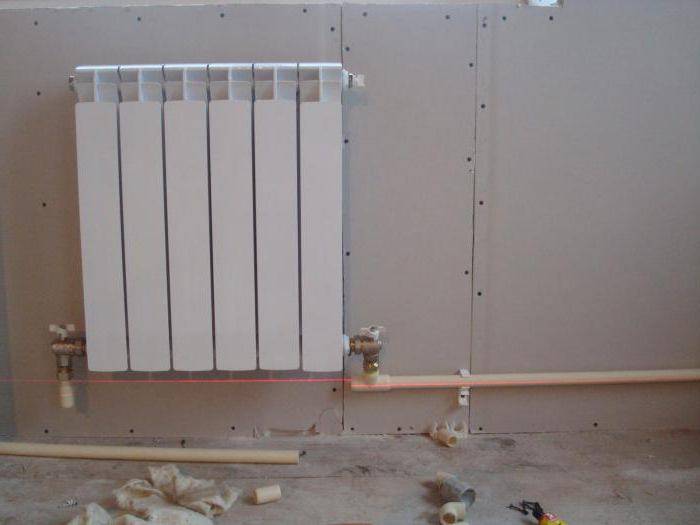

Система отопления ленинградка в частном доме с нижним подключением.

Из минусов отметим:

  • ограничение этажности (высоты) здания;
  • невозможность полноценной регулировки нагрева батарей (при последовательной схеме подключения установка циркуляционного насоса и изменение числа секций батарей лишь частично решает проблему);
  • необходимость установки расширительного бачка в самой верхней точке, скорее всего на чердаке (который в этом случае придётся утеплить).

Если перечисленные недостатки кажутся вам неприемлемыми, выбирайте двухтрубную систему отопления. Она обойдётся дороже, но не намного.

Принцип работы

После прохождения через первую батарею часть воды остывает и смешивается с горячей водой, которая идет по коллектору. При этом происходит снижение температуры. Во второй радиатор поступает меньшее количество тепла, а для получения определенной теплоотдачи его размер увеличивается.

Для того чтобы достичь цели равномерного распределения тепла по батареям, подающая магистраль должна обладать определенными параметрами, заключающимися в диаметре, большим в 2 раза по сравнению с подводкой. Таким образом, если для подключения радиатора используется труба DN10, то подключение магистрали осуществляется с помощью изделий с маркировкой DN20. При этом буквенное обозначение – это диаметр внутреннего прохода трубы.

Однотрубная схема обогрева

У однотрубной схемы отопления достаточно незамысловатая модель оборудования, которую можно рассмотреть подробнее на видео. От обогревающего котла необходимо проложить основную магистраль, которая будет разветвлена. После этого на ней располагается нужное количество радиаторов или батарей. Магистраль, протянутая по всему дому, возвращается обратно и подключается к котлу. Данный метод образует круговорот горячей воды внутри труб для равномерного обогрева частного дома.

Круговорот горячей воды можно настроить и так, чтобы его можно было включать принудительно, и так, чтобы он циркулировал произвольно. Наряду с этим схему обогрева можно спроектировать как под закрытый тип, так и под открытый, в зависимости от источника обогреваемой воды.

На данный момент однотрубная система отопления может быть установлена даже по меркам актуальной проектировки обогрева в частном доме. На усмотрение владельца в схему можно добавить такие элементы, как радиаторные контроллеры, терморегуляторы, балансирующие вентили и шаровые клапаны. При помощи этих устройств система отопления частного дома приобретет современную модель регулировки температуры, что положительно скажется на общем комфорте при ее управлении.

Шаровые клапаны на батареях отопления. Нажмите на фото для увеличения.

В первую очередь можно будет понизить температуру в малоиспользуемых комнатах, но необходимо всегда настраивать регулятор на минимальный показатель, чтобы комната не отсырела и сохранила должный вид. Кроме того, можно будет увеличить температуру в ванной или спальной комнатах по желанию. Модернизированная ленинградка также позволяет регулировать нагрев определенного радиатора, то есть независимо от других обогревательных устройств.

Наряду с этим хорошим решением будет включение схемы вентилей байпасного типа в однотрубную систему отопления. Преимущество такого оборудования понятно, поскольку починка каждого из радиаторов будет происходить независимо от всей отопительной системы. При этом даже необязательно выключать систему.

Принципы монтажа горизонтальной однотрубной системы

Несмотря на то что оборудовать частный дом горизонтальной системой отопления достаточно просто, у этой процедуры имеется свой нюанс, который необходимо учесть при проектировке: линию магистрали необходимо размещать именно под полом.

Устанавливая горизонтальную однотрубную систему, нужно заложить магистраль прямо в структуру полов или поверх них. Ознакомиться с этой схемой можно на видео. При выборе первого варианта надо подумать над изолированием тепла, которое будет исходить из труб, иначе в этом помещении будет избыточная теплоотдача.

Кран Маевского. Нажмите на фото для увеличения.

Если разместить ленинградку в структуру пола, то его поверхность, как правило, оборудуется под эту систему обогрева. В случае размещения однотрубной схемы отопления поверх пола переделку, соответственно, можно осуществлять прямо в период постройки.

Линия магистрали размещается под небольшим уклоном, чтобы жидкость внутри труб могла циркулировать согласно заданному течению. Но радиаторы обогрева при этом размещаются на единой высоте. Помимо этого на них необходимо установить краны Маевского, чтобы можно было выпускать воздух из труб перед запуском системы обогрева.

Горизонтальная система отопления. Нажмите на фото для увеличения.

Принципы монтажа вертикальной однотрубной системы

Ленинградская система отопления частного жилья на основе вертикальной схемы устанавливается в том случае, если есть потребность в принудительной циркуляции горячей воды. У этого типа установки имеется свое преимущество: батареи обогреваются быстрее, даже если магистральная линия сделана из узких труб. Но для работы этой схемы необходимо наличие циркулярного насоса.

В случае отсутствия такого насоса (не предусмотрен) циркуляция горячей воды осуществляется естественным путем, без сторонней помощи. Такая схема обусловлена специфическим монтажом, при котором теплоноситель циркулирует вследствие простейших законов физики: жидкость с измененной плотностью провоцирует перемещение масс под воздействием нагрева или охлаждения.

Схема работы вертикальной системы отопления. Нажмите на фото для увеличения.

Такая система обогрева нуждается в линии магистрали достаточно большого диаметра. Помимо этого ее установка производится под определенным углом. Предусматривая вертикальную систему отопления, нужно хорошо спроектировать ее установку, в противном случае появится риск не дотянуть линию магистрали до пункта назначения. Ее длина может составлять максимум 30 м.

Двухтрубная система

При двухтрубной отопительной системе жидкость в ней движется от нагревателя по направлению к радиаторам, а затем в обратном порядке. По одному из ответвлений транспортируется горячий поток, а по второму идёт охлаждённая жидкость в котёл от радиатора.

При этом такие виды конструкций разделяют на два типа: закрытые или открытые. Это зависит от расширительного бака. При современных технологиях используют мембранные баки. Они на официальном уровне признаны безопасными и экологически безвредными.

Подвиды

Существуют подвиды двухтрубной системы отопления по методу соединения её элементов.

  • Вертикальная: там, где радиаторы подсоединяют к стояку вертикального положения. Это позволяет установить сопряжение со стояком для каждого этажа в отдельности. При этом воздушные пробки при использовании будут отсутствовать. Основное отличие подразумевает более высокие затраты.
  • Горизонтальная двухтрубная система бывает, как с нижней, так и с верхней разводкой. Применяют в основном для одноэтажных жилых помещений с большим метражом. Ведущим фрагментом здесь является горизонтально проложенный трубопровод. В данном случае стояки лучше всего будет поставить на лестничной клетке или в зоне коридоров.
  • Лучевая система – это инновационная технология, которая равномерно и сбалансированно распределяет горячие потоки воды через коллектор. Обогрев дома регулируют повышением температуры воды и её скоростью движения.

Преимущества

Двухтрубная система отопления не нуждается в увеличении количества секционных отделов для радиаторов (с целью повысить объёмы теплоносителей), поэтому считается весьма удобным и эргономичным. Также выделяют следующие плюсы и достоинства.

  • Изначальная установка регуляторов температуры для радиаторов позволяет следить за оптимальным уровнем обогрева в каждом помещении здания.
  • Специальная коллекторная система для разводки труб обеспечивает независимый рабочий процесс звеньев всей цепи.
  • Возможна врезка батарей даже непосредственно после процедуры сборки главной линии.
  • Данную систему можно продлевать в любом направлении (вертикальном или горизонтальном) при необходимости.
  • Лёгкое устранение неисправностей.

Из ряда основных тонкостей и отличительный характеристик выделяют также и то, что фрагменты цепи подключают именно параллельно, а не в чёткой последовательности друг за другом. Если постройку расширяют, то трубопровод продлевать не требуется. При этом двухтрубная установку будет менее уязвима и восприимчива к процессу размораживания.

Но к списку главных недостатков и минусов относят более сложную схему устройства и финансовую сторону затрат. Однако в холодные времена года компромиссом является хорошая сосредоточенность и распределение тепла.

6 Сварочные процедуры

При присоединении байпаса и трубопровода важно решить, какой конец варить первым, так как бывают случаи, что не сваренная сторона не позволяет установить паяльный аппарат между трубопроводом и тройником. После всех мероприятий вешают батареи при помощи вентилей и муфт, вкладывают в штробы байпас вместе отводами

Далее, отмеряют длину отводов, вырезая лишнее, демонтируют муфты и соединяют с отводами.

Перед началом работы системы оттуда важно удалить весь воздух с помощью вентилей. Затем, после старта и проверки всех участков необходимо сбалансировать систему: проверить и выровнять температуру во всех батареях, используя игольчатый клапан

2 Особенности схем

В небольших загородных домах с одним жилым этажом чаще всего устанавливают «Ленинградку» горизонтальным образом. На практике, при монтаже всей системы следует учесть, что все материалы должны располагаться на одном уровне. Классическая схема открытого типа содержит:

  • Котел обогрева, соединенный с системой подачи воды и канализационной сетью.
  • Расширительный бак с патрубком, именно он делает систему открытой.
  • Циркуляционный насос, встроенный на обратной трубе. Благодаря ему происходит циркуляция воды по всему периметру.
  • Трубы с подачей горячей водой и трубы отвода охлажденной воды или антифриза.
  • Радиаторы с вентилями, откуда выпускается воздух.
  • Фильтр, который пропускает теплоноситель перед попаданием в котел.
  • Два шаровых крана — первый позволяет системе наполниться теплоносителем. Второй осуществляет выпуск воды напрямую в канализацию.

Батареи на картинке соединены трубопроводом вниз, но можно применить и диагональное соединение — более эффективное. Схема Ленинградской системы отопления:

Но и эта схема не обделена недостатками. Например, если понадобится заменить радиатор или отремонтировать его, то придется отключать всю сеть, сливать воду, что не скажется благоприятным образом в отопительный сезон. Кроме того, она не позволяет регулировать радиаторы — менять температуру в здании. Решить проблемы может другой порядок расположения материалов:

В нижнюю трубу в схеме внедрили байпасы, которые регулируют величину протока. Когда игольчатый клапан закрывается полностью, радиатор работает на всю мощность и отдает большое количество тепла. Если же клапан слегка приоткрывается, то часть воды проходит через байпас, часть через шаровой кран. Таким образом, можно изменить температуру в помещении, меняя положение вентиля.

Что касается закрытых систем, то здесь вся магистраль оказывается под давлением благодаря расширительному бачку. Кроме того, здесь присутствует панель контроля. Она состоит из корпуса, куда устанавливают:

  • Предохранительный вентиль. Он выбирается для каждого котла отдельно, учитывая максимально допустимое значение давления. Если терморегулятор сломается, то через клапан выйдет весь теплоноситель, а давление понизится.
  • Воздухоотводчик. Прибор выводит лишнее количество воздуха. Если произойдет поломка системы терморегуляции, то при кипении жидкости в котле возникнет лишний воздух, который удалится через устройство.
  • Манометр. Это устройство, контролирующее и изменяющее давление в сети. Стандартное значение давления составляет 1,5 атм, но все зависит от характеристик котла.

Вертикальный вариант «Ленинградки» применяется в небольших двухэтажных домах. Они могут быть открытыми или закрытыми, с самотеком или автоматизированной циркуляцией. Причем провести подключение конструкции без насоса на практике довольно-таки тяжело. Трубопровод здесь устанавливается в верхнем участке стен под углом. Теплоноситель поступает из котла в бачок, затем под давлением перемещается по трубам и радиаторам.

Плюсы и минусы данной отопительной системы

Ленинградка не зря пользуется большой популярностью, ведь у нее много важных преимуществ:

  • Возможность прокладывания подающего трубопровода под проемом двери;
  • Невысокая стоимость обустройства системы;
  • Простая и недорогая установка, с которой можно справиться даже своими руками;
  • Ленинградка предусматривает минимальное количество труб на поверхности, поэтому коммуникации не испортят интерьера помещения;

  • Систему можно подключать даже к двум отопительным устройствам;
  • При необходимости можно выполнить ремонт системы;
  • На рынке есть отдельные элементы к ленинградке, что поможет без проблем заменить вышедшие из строя узлы;
  • Система позволяет сделать «теплый пол» в доме.

При помощи одного кольца у внешних стен вы обогнете весь свой дом. При таком способе установки подающая труба идет от центра ленинградки, проходит по всему помещению и идет обратно.

Было бы несправедливо не рассказать о недостатках. Они у этой системы тоже есть, но их немного, и при грамотном составлении плана и установке минусов можно избежать:

Радиаторы, которые идут в конце системы, должны обладать большим количеством секций. Такое решение позволит сделать равномерную теплоотдачу всех батарей в доме;

Схема горизонтальной ленинградки достаточно сложная, и в ней почти невозможно сделать теплый пол и установить полотенцесушители. Поэтому если вам нужны такие элементы, лучше использовать вертикальную схему;

Однотрубный вариант ленинградки будет эффективно работать лишь при высоком давлении источника тепла.

Естественная циркуляция нагретой воды по трубам – еще актуальна, но отходит в прошлое

Сейчас в проектах отопления частного двухэтажного дома уже не встретишь чертежей отопительных контуров, работающих без включения в схему циркуляционных насосов. Но еще не так давно обогрев частных домовладений с индивидуальным водяным отоплением осуществлялся исключительно благодаря естественному движению воды по трубам. В некоторых домах, построенных и оборудованных всем необходимым раньше, системы отопления с самотечной циркуляцией теплоносителя функционируют по сей день.

Система отопления с естественной циркуляцией постепенно отходит в прошлое

За счет чего движется жидкость в таких трубных контурах? Циркуляцию здесь обеспечивает разница в плотности воды с различной температурой. Горячая жидкость легче (меньше плотность), поэтому стремится вверх, более холодная – вниз. Нагретый котлом теплоноситель уходит по стояку наверх, на его смену приходит остывшая вода из обратного трубопровода. Это называется конвекцией, которая обеспечивает половину энергии, необходимой для осуществления естественной циркуляции.

Вторую половину движущей силы придает жидкости гравитация. Чтобы сила притяжения действовала эффективнее, горизонтальные трубы контура (лежаки) устанавливают с уклоном в сторону движения теплоносителя. Подающий трубопровод наклонен к радиаторам отопления, обратный лежак – к котлу. Кроме уклона труб в самотечном контуре большое значение для успешного осуществления циркуляции имеют такие факторы:

  • положение котла относительно обратной трубы (чем ниже установлен агрегат, тем лучше);
  • диаметр трубных коммуникаций (чем шире просвет трубопровода, тем ниже сопротивление);
  • сечение внутренних отверстий в батареях (та же закономерность, что и для труб).

Соблюдение этих правил позволяет сделать эффективный самотечный контур в доме своими руками. Однако условия, которые необходимо соблюдать при монтаже системы с естественным движением теплоносителя, являются причиной таких ее недостатков:

  • громоздкие трубы (обычно стальные) нельзя проложить скрыто, они всегда на виду;
  • для котла необходимо делать углубленную площадку, что делает неудобным его обслуживание;
  • необходимо поддерживать разницу между горячим и остывшим теплоносителем не менее 25 градусов;
  • оптимальными батареями отопления, имеющими наибольший внутренний просвет и меньшую подверженность коррозии (при естественной циркуляции в теплоносителе много воздуха), являются чугунные (выбор невелик);
  • большой объем теплоносителя и необходимость монтировать громоздкий расширительный бак открытого типа;
  • сложно провести правильные теплотехнические расчеты для равномерного обогрева комнат.

Кроме того, самотечный контур не способен полноценно обогреть габаритные постройки. Эффективная естественная циркуляция возможна при длине лежаков до 45 м и площади до 180 м2 (в двухэтажном доме). Эти минусы делают самотечные контуры минимально востребованными у домовладельцев. Но все же остаются приверженцы отопительных гравитационных систем, аргументирующие свои предпочтения такими преимуществами самотечных контуров:

  • независимость от бесперебойной подачи электричества;
  • бесшумность движения жидкости по трубам;
  • эффективность отопительной системы при эксплуатации твердотопливных котлов (высокая инерционность частично нивелирует частые и значительные температурные перепады).

Жидкость по трубам в таких системах движется за счет разницы плотности горячей и холодной воды

При монтаже гравитационных контуров применяются две схемы трубной разводки – однотрубная, когда теплоноситель от батарей отводится по той же трубе, что и подается, и двухтрубная, когда подача жидкости и ее отведение обратно к котлу осуществляется двумя коммуникациями. Для отопления двухэтажного дома с естественной циркуляцией применяются те же схемы разводки. На второй этаж теплоноситель подается по стояку, отходящему от котла, остывшая жидкость сверху отводится по обратной вертикальной трубе. Лежаки на обоих этажах присоединяются к стоякам согласно примененной схемы разводки отопительных коммуникаций.

5 Подготовительные работы

Размещение магистрали в строительной конструкции подразумевает применение штроб (канавы) в местах, где будут располагаться трубы. Когда в стенах монтируют штробы, то в конструкции жилища образуются микротрещины и щели. Сквозные отверстия появляются по всему периметру как изнутри, так и снаружи, что приводит к попаданию извне холодного воздуха. В итоге, на магистрали начинает образовываться конденсат. Все это приводит к потерям тепла, а значит его нужно будет компенсировать

Именно поэтому важно провести теплоизоляционные процедуры

Диаметр труб подбирается исходя из количества будущих батарей. Если в системе будет 4−5 приборов, то подойдет диаметр 2,5 см и 2 см байпас. Для 6−8 часто используют трубы 3,2 см и байпас на 2,5 см. Если же схема самотечная, то диаметр подбирается от 40 мм. Правило очень простое — чем больше батарей, тем больше диаметр.

Также важно посчитать необходимое количество секций в батареях. Вода, попадая в первое устройство, имеет наибольший КПД

Теплоноситель в ней охлаждается примерно на 20 градусов. В конце вода с температурой 48 градусов соединяется с веществом с температурой около 70 градусов. Получается, что во вторую батарею вода попадает с небольшой температурой, далее она лишь снижается. Чтобы избежать таких проблем, необходимо увеличивать количество секций.

Байпас монтируют в уже существующую сеть, изготавливается он вместе с отводами. Промежуток между отводами необходимо рассчитывать с погрешностью 2 мм. Это делается для того, чтобы во время приваривания угловых клапанов с американкой хватило место радиатору. Допустимый зазор при монтаже американки обычно бывает размером 1−2 мм. Если люфт будет слишком большим, она потечет. Отводы и тройники сваривают вместе, оставляя одно отверстие для байпаса.
