Как создать ливневую систему водоотведения

Дренажи вертикального типа

Такие сооружения представлены скважиной, в которой размещается насосное оборудование (с помощью насосов производится откачка колодцев). Как правило, подобные дренажи эксплуатируют в сельскохозяйственной отрасли, а также их активно применяют для осушения земельных участков во время прокладки автомобильных дорог.

При прокладке этой системы применяются скважины и лотки, которые, как правило, располагаются на водонепроницаемом слое. Кроме этого, такая система в обязательном порядке оснащается глубинными насосными элементами. Такая дренажная система считается наиболее эффективной. А если земля на территории конкретного участка имеет высокий коэффициент водонепроницаемости, то такое сооружение будет не только эффективным, но и довольно экономичным.

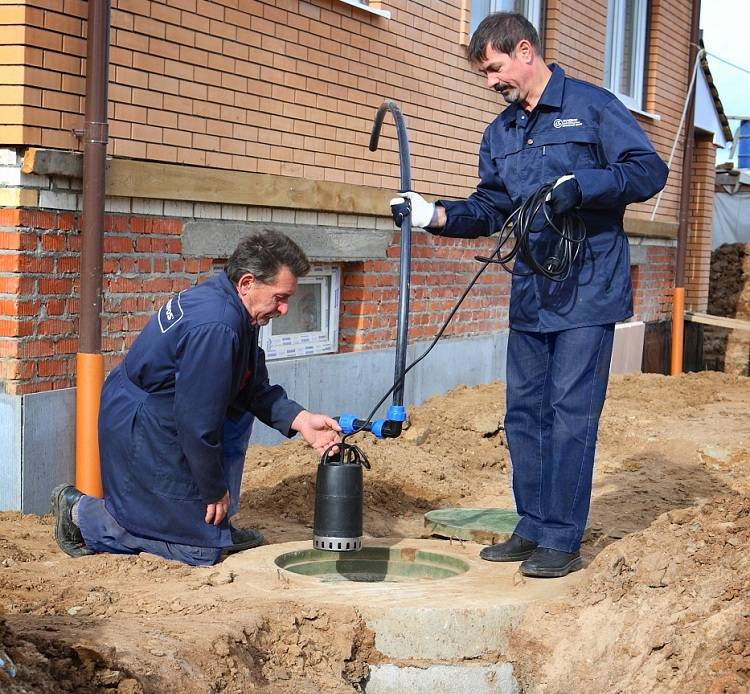

Для системы вертикального дренажа необходим насос для откачки воды из колодцев

Глубина закладки вертикальных дрен может быть различной, так как всё в этом случае зависит от уровня, на котором располагаются грунтовые воды. Она может составлять и 20, и 150 метров в зависимости от особенностей грунта, на котором находится участок.

Такие скважинные дренажи могут функционировать в различных режимах (выбор режима осуществляется, ориентируясь на время года). Не стоит также забывать, что такие системы требуют периодических профилактических осмотров и очисток фильтра, который состоит из песка и гравия.

Как выбрать дождеприемник для ливневой канализации

При выборе нужного типа дождеприемника для ливневой канализации нужно учитывать разные факторы, которые при правильном подходе обеспечат вам долгий срок эксплуатации и надежность.

Самыми основными из таких факторов являются:

• интенсивность и количество осадков на участке, климатические условия;
• площадь ливневой канализации;
• рельеф местности;

При правильном расчете этих особенностей вашего участка вы сможете подобрать и нужный вид самого дождеприемника.

Для приусадебной территории частного дома небольших размеров можно выбрать дождевой колодец, более легкий по весу и конструкции, но если климатические условия дождливые, и в разные времена года выпадает много осадков, то лучше брать чугунный вариант.

Он сможет выдержать большую нагрузку и удержать в себе много мусора и листьев, чтобы они не засорили подземные канализационные трубы.

Особенности конструкции дождеприемников для ливневой канализации

Все типы дождеприемников отличаются тем, что имеют разный вес и глубину. Стандартный дождеприемник имеет глубину около 40 сантиметров и малый вес, но если материалом для его изготовления является чугун, то вес значительно больше.

Сам дождеприемник может продаваться, как отдельно, так и в комплекте с другими элементами для него.

Полная комплектация состоит из:

• самого дождеприемника;
• корзины для дождеприемника разного объема;
• перегородки – сифона;
• внешней решетки.

Все эти элементы могут быть разными по качеству и цене. Они подбираются в зависимости от выбора самого дождеприемника.

Стандартный комплект вы можете увидеть на рисунке ниже.

Решетка для точечного водосбора может быть также выполнена из разных по качеству материалов, ее выбор зависит от нагрузки, которая будет производиться в дальнейшем на решетку.

Материалы для дождеприемников: что лучше чугун или пластик?

Раньше дождеприемники изготавливались только из бетона или чугуна, но теперь к ним добавилась еще одна модификация – пластиковые дождеприемники для ливневой канализации.

На первый взгляд может показаться, что лучше выбрать чугунный материал, так как он прочнее.

Но современные технологии позволяют сделать устройство пластикового дождеприемника высокопрочным и надежным.

Преимущества пластиковых материалов состоят в том, что они легки по весу и удобны в монтаже, защищены от коррозии и внешних механических и химических воздействий.

Если вы все же боитесь, что он не выдержит нагрузки, то в комплекте к нему можно взять решетку из чугуна или другого металла, это позволит надежно укрепить и защитить дождеприемник.

Пример пластикового точечного водосборника вы можете просмотреть на изображении ниже.

По размеру стандартный пластиковый сборник воды для дома будет составлять 300х300х300. Также можно использовать такой вид сборника воды в качестве самостоятельного коллекторного колодца, так как у пластиковых дождеприемников есть возможность установки нескольких слоев, накладывая их, друг на друга, до нужной высоты.

Чугунные дождеприемники чаще всего используются либо на дорогах, по которых часто ездит транспорт, либо в местах постоянного скопления воды.

Также можно сказать, что чугунный водосток способен выдержать вес около 90 тонн, он подойдет для мест с постоянной проходимостью и интенсивным движением, выдержит огромное количество сточных вод.

Как выглядит водосток из чугуна, вы сможете увидеть ниже.

Такой дождеприемник может быть довольно больших размеров, это подойдет для самых высоких нагрузок и обеспечит надежность ливневой канализации.

Решетки

Установленные в процессе обустройства ливневки решетки защищают системы от сильных загрязнений и полностью исключают возможность оступиться проходящему человеку. Элементы из чугуна отличаются надежностью и продолжительной эксплуатации, но требует регулярного покрытия краской, примерно один раз в два-три года. Решетки из стали менее практичные, так как от контакта с влагой быстро покрываются пятнами ржавчины. В идеале решетка должна быть выполнена из алюминия. Подобные изделия имеют продолжительный срок службы и привлекательный внешний вид, однако стоит учитывать их высокую стоимость.

Отверстия в решетке должны быть не слишком большими, чтобы задерживать крупный мусор, и не слишком маленькими, чтобы пропускать большое количество воды.

Монтаж дорожной ливневой канализации в Москве и Московской области

Справляться с объемом осадков, выпадающих на территории столицы и области, позволяет монтаж ливневой канализации и дренажа на дорожных участках. Пренебрегая их устройством, повышается риск вымывания фундаментов, дорожек и отмосток. В сезон низких температур водостоки с крыш превращаются в лед, который, разбухая, разрушает основания домов.

Качественная ливневка под дорогой помогает избежать дорогостоящих ремонтов канализации и экономит бюджетные средства. Наша компания предлагает услуги по установке дренажа в любом месте Москвы и Подмосковья.

Ливневки для дорог

Инженерную систему мы можем представить в двух вариантах – линейном и точечном. Если рассматривать точечные ливневки дорожные, там применяется минимальное число дождеприемников. Их установку осуществляем под водосточной системой зданий, а потом соединяем их в общую систему отвода. Ключевыми элементами этой ливневки считаются пескоуловители и универсальные решетки, защищающие систему.

Линейная дорожная ливневая канализация сложная по своей конструкции, однако более эффективна по действию. Она предполагает отвод воды от зданий и прилегающей территории. К дождеприемникам подключаются дополнительные каналы, обеспечивающие комплекс водоотводных работ.

Составление проекта и нормативы

Начиная проектирование и устройство водоотвода автомобильных дорог в Москве, мы учитываем регламенты. Они предписывают тип оборудования канализации для определенных трасс. Инженерная сеть, как и весь комплекс в целом, всегда соответствует общим критериям по СНиП.

Когда объект не представляет угрозы функционирования и жизнеобеспечения, допускается частичное несоблюдение некоторых положений. Для остальных объектов требования выполняются неукоснительно.

• число выпадающих осадков на заданной территории,
• характеристика почвенного состава,
• площадь будущего стока (вычислить параметр позволяет расчет площади крыш и остальных поверхностей, не пропускающих воду в почву),
• близлежащие инженерные коммуникации и планирующееся их строительство.

Обладая этой информацией, наши специалисты вычисляют приблизительный объем воды и начинают устройство дренажа дороги на данном участке.

Обустройство дорожной канализации

• гидравлические расчеты,
• трассировка,
• определение главных системных элементов и узлов.

В процессе трассировки планируется расположение узлов и всех элементов, чтобы потом водный поток мог самостоятельно стекать по короткому и свободному пути. Вся территория делится на бассейны, подключенные к канализации. После сбора нужной информации, дорожный водоотвод автомобильной дороги планируется нашими проектировщиками. Затем бригада приступает к основным действиям по строительству дорожной канализации.

Доверяя обустройство ливневки нам, вы можете быть уверены в качестве и строгом соблюдении сроков договора. Мы грамотно рассчитаем ливневку, подберем сертифицированный материал, используем в работе инновационную технику. Все это позволяет нам давать долгосрочную гарантию и уверять, что среди конкурентов мы – лучшие! К тому же, мы предлагаем доступные цены на услуги и всегда стараемся сделать работу оперативно!

Нормативные требования

Строительными правилами определены безопасные расстояния от канав до заборов и жилых строений. Для предотвращения размыва основания фундамента удаление должно составлять не менее 30 см от здания. Стенки дрена необходимо тщательно уплотнять, чтобы избежать просачивание воды.

Исходя из строительных нормативов (см. СНиП 2.05.07-85) водоотводные каналы:

• сооружаются на участках, где грунтовые воды располагаются глубже 2-х метров;
• прокладываются в сторону водосборника с уклоном, составляющим на 10 м русла: 2 см на глинистых грунтах, 3 см на песчаных;
• располагаются со стороны притока воды с вышележащего участка;
• прокладываются в закрытых лотках при наличии воды в грунте в течение всего года;
• для предотвращения заиливания должны иметь скорость потока 25-30 см/с (если откосы без озеленения).

Расчет ливневой канализации

Укладка ливневой канализации требует предварительное проведения расчетов для того, чтобы обеспечить эффективную работу устройства и выполнение всех задач.

• Для того чтобы провести расчет ливневки, вам потребуются данные о среднем количестве осадков, которые фиксируются метеорологами на вашей местности. Обнаружить данную информацию, которая включает в себя данные о периодичности дождей и снегопадов, их мощности, можно в СНиП 2.04.03-85.
• Также вам нужно знать о площади стоков. В случае с точечной ливневкой – это неполная площадь кровли (проекция в плоскости). В случае с линейной – сума площади всех объектов, которые присутствуют на вашем участке.
• Необходимо владеть информацией о физико-механических характеристиках почвы и наличии ранее проложенной подземной канализационной конструкции.

После того как вы узнаете все эти данные, вам необходимо будет провести расчеты, используя форму для расчета расхода атмосферных осадков.

Формула: Q=q20xFxY, в которой:

Q – объем сточных вод, которые должны пройти через систему;

q – интенсивность осадков;

F – площадь поверхности, с которой будут отводиться ассенизационные стоки;

Y – коэффициент (материал, из которого изготовлено покрытие площадок).

Поправочный коэффициент, если у вас территория покрыта щебнем – 0,4; если бетоном – 0,85; если асфальтом – 0,95. Для крыши он равен 1. Используя эту формулу, вы получите значение объема. Далее посредством СНиП вы сможете определить необходимый диаметр трубопровода и то, на какую глубину закапывать канализационную трубу.

Требования к ливневой канализации предполагают обязательный учет таких параметров, как уклон ливневой канализации и глубина ливневой канализации. Прокладывать дождеприемники и трубопровод следует на такой глубине, на которой они устанавливаются на вашей территории. Узнать вы конкретные данные сможете либо в строительной компании, либо у соседей, у которых уже есть ливневка. Если ваш участок находится в средней полосе, то уклон ливневой канализации на 1 м – 0,3 м в случае, если диаметр системы трубопроводов 50 см. Если у лотков и трубопровода габариты больше, тогда глубина ливневки должна быть около 0,7 м.

Устройство,принцип работы,монтаж септика Чисток можно найти на этой странице

Устройство,принцип работы,монтаж септика Юнилос можно найти на здесь

Устройство,принцип работы,монтаж септика Лидер можно найти на этой странице

Советуем вам утеплять ливневку посредством слоя геотекстиля и щебня, если вы монтируете ее на незначительную глубину, для того чтобы защитить устройство от промерзания.

Также обязательно подводите каналы к элементам сбора и очистки дождевых и талых вод под специальным уклоном. Если ваши трубы имеют диаметр 150 мм, тогда уклон трубы должен быть 0,008 мм. Если 200 мм, то уклон – 0,007. Обязательно меняйте угол в зависимости от монтажа трубопровода. Например, при установке дождеприемников для ливневой канализации и подсоединению к ним каналов, угол должен быть максимальным – 0,02. Это нужно для того, чтобы увеличить скорость самотека ассенизационных сточных вод. А вот перед пескоуловителями сделайте уклон минимальным для того, чтобы замедлить скорость самотека. Это позволит мусору, песку и другим осадкам осесть в конструкции.

Бетонные и железобетонные лотки

Бетонные лотки широко применяются практически во всех сферах строительства, в т.ч. и в частном. Изделия производятся разного размера, они хорошо сочетаются с тротуарной плиткой.

Плюсы:

• высокая прочность, сравнимая с изделиями из чугуна;
• небольшая цена;
• долговечность;
• относительно несложный монтаж, даже несмотря на вес изделий;
• возможность использования при агрессивном составе стоков, правда, при покупке надо будет уточнить используемую марку бетона, так как отдельные из них могут буквально растворяться под действием некоторых веществ.

Минусы:

вес, что усложняет транспортировку;
чувствительность к ударам, потому транспортировку выполняют предельно осторожно;
необходимость использования специального оборудования для нарезки.

Пропускная способность бетонных желобов средняя, так как материал имеет неидеально гладкую поверхность, и на ней постепенно могут оседать частицы грязи.

В широком ассортименте водоотводные лотки предлагает компания «Профессиональные Инновационные Системы». В продаже есть изделия из бетона, композитобетона, полимербетона, пластика и стекловолокна, а также точечные водоотводы и водоотводы для фасадов и террас. Сотрудники компании помогут с выбором наиболее подходящих изделий.

Что сделать, чтобы их соединить?

Чтобы правильно установить две системы в одной траншее, необходимо заранее создать проект, в котором будут отмечены все моменты, которые касаются привязки к участку и синхронной работы колодцев, чтобы дренаж и ливнёвая система исправно выполняли свою работу не только в обычном режиме, но и при больших перегрузках, во время обильных дождей и паводков.

Обе системы закладываются в одну траншею. Стоки выводятся в один дренажный колодец с помощью узлового тройника, который объединяет поверхностные потоки дождевой воды с отводом грунтовых вод. То есть через узловой тройник осадочные и грунтовые воды будут поступать в дренажный колодец.

Проложенные по всему участку дренажные трубы собирают воду, дальше она собирается в колодце, после чего откачивается насосом за территорию участка. Вода в ливнёвой системе стекает в коллектор, из которого, через дренажный колодец, попадает в основную систему труб, которая находится в одной траншее с дренажём, но отдельно друг от друга.

Далее по основным каналам вода поступает в перепускной колодец, откуда, как в случае с дренажным колодцем, откачивается насосом.

Чтобы дренаж не засорялся и не заиливался, необходимо производить профилактический осмотр системы. Регулярная чистка гарантирует стабильную и исправную работу дренажной и ливнёвой канализации.

При монтаже нужно учитывать следующие моменты:

• Установка дренажной системы требует финансовых затрат. Если спустя время возникнут какие-то проблемы в работе, то на восстановление можно потратиться не меньше, чем на установку новой. Поэтому стоит доверить это дело профессионалам.
• Во время паводков обе системы, как правило, перегружены. Поскольку они собирают воду из разных источников, дрены, для каждой системы, следует прокладывать по отдельности и на разной глубине. Колодец же можно использовать общий.
• Выкапывать траншею с учётом того, что дно ямы засыпается щебнем и песком.
• Вода, которая собирается в накопитель, обычно применяется для полива грядок либо технических нужд, или же откачивается в водоёмы и просто подальше от участка, который необходимо уберечь от подтопления.
• Если в траншее магистральные трубы и дрены устанавливаются по горизонтали, то их укладывают параллельно, на незначительном расстоянии, чтобы в случае повреждения магистрали, вода не из неё не попала в дренажную систему и не перегружала её.

Трубы закладываются с уклоном, в соответствии со СНиП для разных сечений. Например, для диаметра 200, уклон составляет 0,7 см, для трубы диаметром 160 – 0,8 см, для 110 – 2 см, и для диаметра 50 – 3 см.

Совместить в одной траншее системы дренажной и ливнёвой канализации будет выгодным решением, так как это не только поможет уберечь участок от подтопления, но и позволит значительно упростить задачу при монтаже и сэкономить при покупке дополнительных элементов.

Таким образом можно защитить фундамент от пагубного влияния влаги с последующим разрушением, а также сэкономить деньги на приобретение гидроизоляции и обустройстве двух систем по отдельности, тем самым потратить значительно меньше времени на монтаж.

Теперь мы знаем, что из себя представляют ливнёвая и дренажная системы водоотводов, разобрались, какие трубы лучше всего применить при монтаже, для чего нужны эти две системы, из каких элементов состоят, и как правильно их скомбинировать в одной траншее.

Особенности конструкции дождевой канализации

Основное назначение ливневки заключается в сборе в единый поток поверхностных вод и транспортировке их в канализационный коллектор. Устройство ливневки представляет собой систему труб, специальных лотков, пескоуловителей, сифонов, заглушек, ливневых колодцев (дождеприемников) и других элементов, необходимых для отвода осадков. В зависимости от вида водоотливной схемы для конкретного дома в нее входят те или иные элементы.

Специалисты предупреждают, что ни в коем случае нельзя делать водоотвод из ливневой канализации в грунтовую глубинную дренажную систему. Нередко монтаж ливневки и дренажа для понижения на участке уровня грунтовых вод выполняется под одним углом параллельно друг другу, но имеют они разное назначение. Необходимо делать дождевую канализацию над дренажной конструкцией.

По способу отвода осадков водоотливная система бывает:

• открытой;
• закрытой;
• смешанной.

Ливневый дренаж и тип водоотвода

По типу водоотвода ливневый дренаж может быть точечным или линейным.

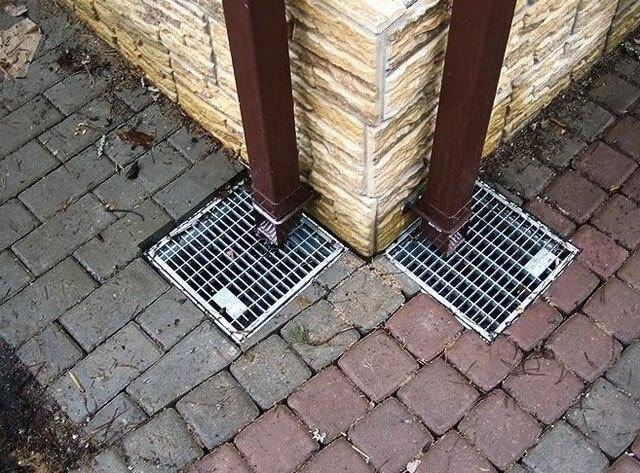

Точечный дренаж. Такой тип водоотвода с кровли используется для обеспечения локального сбора воды с какой-нибудь одной поверхности, например с кровли загородного коттеджа, его монтируют под трубами для водостока или поливочными кранами. Заметим, что при наличии достаточных зданий, можно сделать водосток своими руками. В комплект входит колодец-дождеприемник, съемная решетка, фильтрующая корзина. Его подключают к канализационным трубам, по которым стоки уходят в коллекторный колодец.

 Линейный дренаж. Предназначается для сбора осадков со значительной поверхности – помогает решить проблему водоотведения комплексно. Для его обустройства используют водоотводы (линейные лотки, желоба, каналы) и пескоуловители (отсеивают мелкий мусор и песок).

Из чего состоит ливневка

Стандартные составляющие водоотведения объединены в общую взаимодействующую систему с линейными и точными технологическими характеристиками. Канализация ливневого водоотведения – это комплексные устройства и каналы, состоящие из:

1. Дождеприемников, которые собирают все виды осадков. Это – воронки, поддоны, лотки, желоба.
2. Точечных или линейных трубных систем, проводящих осадки к устройствам для фильтрации (коллекторам), а затем к местам сброса.
3. Смотровых ревизионных колодцев (осуществляют контроль за ливневкой) с люками. Через них чистят систему.
4. Фильтров в виде пескоуловителей, собирающих твердые частицы и защищающих сеть от засорения.
5. Решеток с крупными отверстиями, через которые уходит вода (алюминиевые, стальные, чугунные) – бывают прямоугольными и квадратными.

Вся система каналов и устройств отправляется в колодцы коллекторов, распределяясь затем в месте разгрузки. Прокладка ливневки в грунте применяет систему труб. В траншеях и канавах на поверхности встраивают лотки и желоба, сделанные из пластика, асбеста или бетона.

Водоотведение устанавливают на крыше. Дождеприемники всегда находятся под трубами. Вверху лотки и поддоны всегда прикрыты решетками.

Приступая к монтажу дождевой канализационной системы, нужно обязательно схематично составить место расположения каналов, а уже потом выполнять работы.

ВАЖНО! Чтобы обеспечивалось естественное движение осадков по системе водосбора до места фильтровки и выгрузки, составляющие канализационной системы необходимо уложить с наклоном в сторону данных систем

Виды

Поверхностный водоотвод предназначен для защиты участка от избытка дождевой и талой воды. Такая система особо популярна у домовладельцев, подходящих ответственно к обустройству частной территории и защите строений. Монтаж открытого водоотвода не допускает проседания и разрушения фундамента зданий, асфальтовых покрытий и вымощенных дорожек, защищает корни деревьев от переизбытка влаги.

Поверхностный водоотвод представлен двумя типами:

• линейный;
• точечный.

Линейный водоотвод представляет собой протянутые по территории участка углубленные желоба, смонтированные из пластика или выполненные из бетона. Такая система устанавливается на участках, занимающих большие площади.

Конструкция и схема монтажа систем линейного водоотвода

Точечный водоотвод – это система дождеприемников, соединенных с ливневыми канализациями. Также в эту систему входят приемники песка, предназначенные для предотвращения засорения канализации. О засорах канализации многое знают ребята из компании «Прочистка-МСК».

Сравнивать два этих типа водоотвода нет смысла, каждый из них дополняет друг друга. Специалисты, для более практичного и качественно отведения воды, рекомендуют соединять эти два типа. В таком случае водоотвод будет максимально эффективным.

Конструкция и схема обустройства точечного водоотвода

Составляющие ливневки и их виды

Все элементы ливневой канализации в частном доме должны связываться в систему. Вот из чего она может состоять:

Колодец. Он должен быть большого объема. Насколько большого, зависит от количества осадков, размеров крыши и участка, с которых собирается вода. Чаще всего делают его из бетонных колец. От водяного его отличает только необходимость сделать дно. Можно для этого поставить вниз кольцо с дном (есть заводские), а можно залить плиту самостоятельно. Еще вариант — пластиковые колодцы для дождевой канализации. Их закапывают на требуемую глубину, якорят (приковывают цепями) к залитым бетонным площадкам — чтобы не «всплыл». Решение хорошо тем, что нет нужды беспокоиться о герметичности швов — такие сосуды полностью герметичны.

Пластиковый ливневой колодец

Люки обычно ставят зеленые или черные, хотя есть и красные, и желтые

Виды точечных дождеприемников

Линейные дождеприемники или дождевые желоба

Пескоуловители встраиваются в систему

Решетки еще могут быть квадратными — для точечных дождеприемников

При устройстве ливневой канализации возле дома лучше использовать пластиковые трубы для наружного применения

На протяженных участках нужны точки ревизии — для прочистки возможных засоров в трубах

Не всегда ливневая канализация в частном доме содержит все эти устройства, но из них можно построить систему любой конфигурации и сложности.

https://youtube.com/watch?v=2lnlbpiI6JE

Лоток водоотводный пластиковый с решеткой

В любое время года на придомовые участки, а также на улицы современных городов требуют принятия эффективных решений, препятствующих образованию сырости, луж и застою воды.

В противном случае, эти процессы не только плохо влияют на внешний вид зданий и сооружений, но и значительно ухудшают их эксплуатационные характеристики, снижая срок службы. Лоток водоотводный пластиковый с решеткой от , позволит организовано и быстро собрать дождевую воду на территории.

К тому же их можно использовать на промышленных предприятиях для сбора условно чистых веществ, которые образуются в процессе производства.

В зависимости от типа местности водоотводные системы могут быть реализованы одним из следующих способов:

• смешанное ливневое водоотведение – комбинированная система, в которой линейное водоотведение чередуется с точечным;
• «ливневки» точечного типа требуют больших денежных затрат, а также значительного объема земляных работ. Конструкция представляет собой совокупность дождеприемников, объединенных системой канализационных труб. Преимущественно используются на участках с простым рельефом;
• линейные ливневые водоотводы – это самый экономичный и простой вариант для защиты строений. Подходит для холмистой и ровной местности, где легко можно проложить «ливневки» (водостоки, лотки). Помимо лотков, в систему входят обратные клапаны, корзины для сбора мусора, пескоуловители, заглушки, фиксаторы и другие дополнительные элементы.

Монтаж водоотводных лотков – очень ответственная операция. Ведь систему поверхностного дренажа закладывают в досрочно сложенном грунте, в составе которого находится плодородная почва и супесь. То есть, на большую опорную способность можно не рассчитывать.

К тому же такой грунт промерзает на глубину более одного метра, поэтому на опорную часть лотка будет воздействовать еще и морозное пучение (следствие расширения почвенной влаги при фазовом переходе лёд-вода и разуплотнения скелета грунта).

Преимущества нашей компании

• Самые низкие цены на системы водоотведения. Для оптовиков существуют индивидуальные системы скидок.
• Высокая скорость доставки и обработки заказов. Вам не нужно долго ожидать! Благодаря прекрасной квалификации нашего персонала Вы получите товар в самые короткие сроки.
• Высочайшее качество продукции. Все изделия, без исключений, проходят сертификацию.

Чтобы приобрести лоток водоотводный пластиковый с решеткой в МО и Москве, достаточно оставить заявку на сайте нашего онлайн-магазина «Дренаж-Шоп». Мы работаем без выходных, поэтому забрать приобретенные детали для «ливневки» можно в любое удобное время, либо заказать доставку. Мы гарантируем отличное качество по доступной цене.

Недорогая ливневая канализация своим руками

Первое, что приходит на ум для того, чтобы обустроить на участке бюджетный вариант ливневой канализации – уложить специальные лотки.

Лотки могут быть сделаны из бетона или пластика, но цена на них «кусается». Это заставляет пользователей нашего портала искать более дешёвые варианты обустройства ливневой канализации и систем водоотвода с участка.

Мне нужно сделать недорогую ливнёвку, длиной около 48 м, по краю забора, для отвода талых вод, которые идут от соседа. Воду надо отвести в канаву. Задумался, как сделать отвод воды. Сначала пришло в голову купить и установить специальные лотки, но тогда от них останутся «лишние» решетки, да и особая эстетика для ливнёвки мне не требуется. Решил купить асбоцементные трубы и распилить их болгаркой вдоль, тем самым получив самодельный лоток.

Несмотря на бюджетность этой идеи, наличие необходимости самостоятельно пилить асбоцементные трубы пользователя не привлекла. Второй вариант – возможность купить водосточные желоба (пластиковые или металлические) и уложить их на подготовленное основание в слой бетона около 100 мм.

Пользователи портала отговорили Денис1235 от этой идеи в пользу первого варианта, который является более долговечным.

Зацепившись за идею недорогой ливнёвки, но не желая связываться с самостоятельным распилом труб, Денис1235 нашел завод, производящий асбестоцементные трубы, где их сразу распилят на куски длиной 2 м (чтобы при перевозке не треснул 4-х метровый) и привезут на участок уже готовые лотки. Осталось только разработать схему укладки лотков.

Получился следующий «пирог»:

• Грунтовое основание в виде ложа.
• Слой песка или ПГС толщиной около 5 см.
• Бетон около 7 см.
• Лоток из асбестоцементной трубы.

В итоге я сделал на даче бюджетную ливнёвку. На это ушло: 2 дня на копку траншеи, ещё два дня на бетонирование и монтаж трассы. На лотки я потратил 10 тыс. руб.

Практика показала, что трасса отлично «перезимовала», не треснула и перехватывает воду от соседа, оставляя участок сухим. Также интересен вариант дождевой (ливневой) канализации пользователя портала с ником yury_by.

Т.к. кризис не думает заканчиваться, то я задумался, как устроить ливневую канализацию для увода дождевой воды от дома. Хочется и проблему решить, и сэкономить, и сделать всё качественно.

Подумав, пользователь решил сделать ливнёвку для отвода воды на базе гибких двустенных гофрированных труб (они стоят дешевле в 2 раза, чем «рыжие» канализационные), которые используются для укладки силовых кабелей под землёй. Но, т.к. глубина залегания трассы водоотведения планируется всего в 200-300 мм при диаметре трубы в 110 мм, yury_by опасался, что гофротрубу при попадании воды между двух слоёв может разорвать зимой.

В итоге yury_by решил взять бюджетную «серую» трубу, которую используют при обустройстве внутренней канализации. Хотя у него были опасения, что трубы, не обладающие такой жесткостью, как «рыжие», сломает в грунте, практика показала, что с ними ничего не случилось.

Если наступить на «серую» трубу она превращается в овал, но в том месте, где я её закопал, нет значительных нагрузок. Только уложен газон и есть пешеходные нагрузки. Уложив трубу в траншею и присыпав её грунтом я и убедился, что они держат форму, а ливнёвка работает.

Пользователю так понравился вариант установки недорогой ливнёвки на базе «серых» канализационных труб, что он решил его повторить. Все нюансы процесса наглядно демонстрируют следующие фотографии.

Копаем яму под дренажный колодец для сбора воды.

Выравниваем основание по уровню.

Устанавливаем бетонное кольцо.

Следующий этап – засыпаем на дно колодца гравий фракции 5-20.

Отливаем из бетона самодельную крышку колодца.

Особенности монтажа ливневой канализации

Приступая к монтажу дождевой канализации особое внимание следует уделить следующим моментам:

• при устройстве «ливневки» нет необходимости чрезмерно заглублять магистраль. Дело в том, что в холодное время года ливневая канализация практически бездействует, следовательно, в трубопроводах отсутствует вода, которая могла бы при замерзании повредить магистраль;
• при проектировании системы необходимо предусмотреть возможность технического обслуживания и очистки всех ее элементов, включая пескоуловители и накопительные емкости. Кроме того, следует обеспечить свободный подъезд спецтехники к накопительному и другим резервуарам, используемым в данной системе;
• при монтаже открытых желобов необходимо предусмотреть необходимый уклон в сторону накопительной емкости или очистного коллектора.

1. На первом этапе производится копка траншей и котлованов, предназначенных для укладки трубопроводов и установки дренажных колодцев различного назначения;
2. Вторым этапом является сборка трубопроводов и основных элементов системы;
3. Завершающий этап включает в себя засыпку траншей и придание участку привлекательного внешнего вида.

Правильно смонтированная дождевая канализация, при условии соблюдения правил эксплуатации и своевременном техническом обслуживании может прослужить не менее 30 лет.

Устройство ливневой канализации позволяет сохранить привлекательность участка, но также способствует увеличению урожайности и защищает подземные элементы строительных конструкций от преждевременного разрушения. Конструкция «ливневки» не отличается особой сложностью, поэтому все монтажные работы можно выполнить своими силами.

Предназначение и специфика устройства ливневки

Ливневой канализацией называют комплекс устройств и каналов, осуществляющий сбор, фильтрацию и отвод атмосферной влаги в фильтрационные поля, специальные водоемы, резервуары. Задача ее состоит в устранении излишков влаги, создающих дискомфорт, разрушающих конструкции и сокращающих жизненный цикл растений.

Ливневка представляет собой линейную сеть, включающую такие стандартные элементы, как:

• • дождеприемники, представленные воронками, поддонами, линейными лотками, осуществляющими сбор воды;
  • желоба, трубы, лотки, транспортирующие воду к пескоуловителям – устройствам фильтрации, и дальше к коллекторам, кюветам, водоемам, к полям разгрузки;
  • смотровые колодцы, требующиеся для контроля ливневой системы;

фильтры, пескоуловители, удерживающие частицы грунта, растительные волокна и мусор, защищающие сеть от загрязнения.

Ливневка представляет собой комплекс каналов и устройств, выполняющих сбор излишков атмосферной влаги, их фильтрацию и отвод сначала в коллекторный колодец, затем к местам разгрузки

Варианты дождеприемников для устройства ливневки: слева придверный поддон, в середине принимающая воду из водостока воронка, справа желоб с пескоулавливателем

Все элементы объединяются в целостную систему, работающую по линейной или точечной технологии. Если каналы ливневой канализации прокладываются в грунте, для их сооружения используют трубы. В поверхностных канавах устанавливают желоба и лотки из пластика, асбеста или бетона.

Классификация по способу сбора стоков

В зависимости от принципа сбора, согласно которому выполняется устройство ливневой канализации, все существующие ливневки делятся на два типа.

Точечный тип ливневки: дождеприемник устанавливается под водостоком, принимающая воду воронка оборудуется сеткой для фильтрации и внутренней корзиной для сбора сора

Линейная схема ливневки может охватывать большую территорию, отводить стоки не только с кровли, но и с благоустроенных площадок, с тротуаров, и с тех сторон дома, где из-за специфики скатной конструкции нет водостоков

Ориентируясь на конструктивные отличия и степень охвата территории, выбирается тип системы. Однако это не основополагающие критерии выбора. В основном ливневая канализация на даче устраивается согласно имеющемуся в конкретной области опыту организации и эксплуатации ливневых канализаций. Отталкиваясь от него, определяют и тип прокладки каналов, и глубину их заложения.

Решетки

Установленные в процессе обустройства ливневки решетки защищают системы от сильных загрязнений и полностью исключают возможность оступиться проходящему человеку. Элементы из чугуна отличаются надежностью и продолжительной эксплуатации, но  требует регулярного покрытия краской, примерно один раз в два-три года. Решетки из стали менее практичные, так как от контакта с влагой быстро покрываются пятнами ржавчины. В идеале решетка должна быть выполнена из алюминия. Подобные изделия имеют продолжительный срок службы и привлекательный внешний вид, однако стоит учитывать их высокую стоимость.

Отверстия в решетке должны быть не слишком большими, чтобы задерживать крупный мусор, и не слишком маленькими, чтобы пропускать большое количество воды.
