Лотки для ливневой канализации и их виды

Альтернативные варианты «ливневки» своими руками

Стремление сэкономить особенно ярко выражается при обустройстве дачного участка. В ход идут все подручные средства, тем более что в большинстве случаев, за них вообще не нужно платить. Конечно, использование таких материалов не увеличивает качество строительных объектов. Однако существенно снижает их стоимость.

Для устройства ливневой канализации также можно использовать различные подручные материалы. Чаще всего это:

• пластиковые бутылки;
• изношенные автомобильные покрышки;
• различные остатки стройматериалов;
• пенопласт и т.д.

Несмотря на то, что все эти материалы трудно назвать подходящими, при правильной укладке и соблюдении всех необходимых требований, из них можно смонтировать вполне работоспособную «ливневку». Рассмотрим такую систему на примере пластиковых бутылок.

Ливневая канализация из ПЭТ своими руками

Основной причиной использования подручных средств, как уже говорилось выше, является относительно высокая стоимость комплектующих для дренажных систем. Кроме того, пластиковые бутылки в процессе производства проходят специальную обработку, что позволяет использовать их в качестве подземного дренажного трубопровода 50лет и более. Рассмотрим подробнее методику монтажа ливневой канализации из ПЭТ.

Сразу оговоримся:

Использование пластиковых бутылок возможно только при устройстве внутренней (подземной) канализационной системы. Это связано с тем, что под воздействием ультрафиолета полиэтилен не только интенсивно разрушается, но и выделяет в атмосферу токсичные соединения.

Существует два варианта укладки:

• сетка;
• естественный отвод.

Каждый из этих вариантов достаточно эффективен и заслуживает отдельного рассмотрения.

Укладка «сеткой»

Этот вариант предусматривает удаление дна у одной из бутылок и установка в полученное отверстие следующей, горловиной вперед. Такое соединение достаточно герметично и вполне надежно.

Последовательность монтажных работ выглядит следующим образом:

1. Согласно разметке, на территории участка выкапываются траншеи глубиной порядка 50 см. Эта цифра не является обязательной, поскольку на различных участках могут существенно различаться особенности грунта и глубина залегания водоносного слоя.
2. На дно рва укладывается песчаная подушка высотой 20-25 см и тщательно утрамбовывается.
3. На полученную таким образом постель укладываются полученные ранее трубы. Сверху импровизированный трубопровод необходимо утеплить каким-либо влагостойким теплоизолятором (в крайнем случае подойдут опилки), после чего засыпать траншею грунтом до самой поверхности. Это делается для того, чтобы исключить возможность промерзания дренажной магистрали в холодное время года.
4. В конце трубопровода оборудуется накопительный или тампонажный колодец. Если собранную воду не планируется использовать для орошения участка или в других целях, она может отводиться в расположенный в непосредственной близости овраг или водоем.

Метод естественного отвода

Прототипом конструкции дождевой канализации устроенной по принципу свободного отвода стала речная система: в роли русла выступает главная отводящая магистраль, которая имеет свои «притоки». Этот вариант особенно эффективен на больших территориях и в заболоченной местности.

Последовательность укладки выглядит следующим образом:

1. В направлении самого низкого участка выкапывается главная траншея и ее «притоки» с соблюдением необходимого уклона. Главная траншея должна быть немного глубже остальных.
2. На дно вырытых траншей укладывается песчаная или щебневая подушка, после чего на нее укладываются бутылки с плотно закрученными пробками.
3. Последним этапом является теплоизоляция бутылок и засыпка траншей грунтом.

К достоинствам такой канализации можно отнести:

• минимальную стоимость;
• возможность самостоятельного проведения монтажных работ;
• простоту и длительный срок эксплуатации конструкции;
• в такой системе маловероятно развитие бактерий и возникновение неприятных запахов.

Что касается недостатков таких систем, сложно сказать что-либо определенное. Пластиковые бутылки могут прослужить 50 лет и более, что вполне сопоставимо с периодом эксплуатации фабричных труб. ПЭТ не гниют и не разрушаются под действием влаги, а земляной покров надежно защищает их от воздействия ультрафиолета.

Подготовка к изготовлению желоба

При изготовлении устройства для транспортировки бетона необходимо учитывать следующее:

1. Конструкция должна соединять емкость бетономешалки с опалубкой будущего фундамента.
2. Она должна находиться под определенным углом, что позволит смеси беспрепятственно стекать под воздействием собственного веса в нужное место.

Для изготовления конструкции потребуются нижеуказанные инструменты:

1. Ножовка или пила.
2. Измерительная рулетка.
3. Болгарка.
4. Молоток.
5. Угольник.
6. Шуруповерт.

Следует подготовить материалы:

1. Обрезную доску 25х120 мм.
2. Гвозди или шурупы.
3. Линолеум, жестянку или полиэтиленовую пленку.
4. Блоки или брус под опоры.

Схема опалубки.

Кроме того, начиная процесс изготовления, следует учитывать несколько основных правил, предъявляющих особенные требования к устройствам данного типа. Так, изготовленный желоб по всей своей длине должен иметь неизменный уровень уклона. Если уклон уменьшится, прохождение бетонной смеси может замедлиться, после чего это приведет к закупорке либо преждевременному застыванию бетона. Если уклон устройства, наоборот, увеличится, и заливка начнет осуществляться быстрее, бетонный раствор может распасться на отдельные части, что неминуемо приведет к ухудшению качества смеси. Основа фундамента потеряет свою надежность и будет недолговечной.

Создавая желоб, уровень его укона следует рассчитывать, исходя из степени дальности подачи бетона, а также его консистенции. Жидкие смеси, которые миксер подает на небольшие расстояния, допускают маленькие уклоны. Если же смеси достаточно густые или подаются на значительные расстояния, то и желоба должны быть максимально крутыми.

Влияет на сохранение однородности бетонной смеси и такой показатель, как форма конструкции. Высокий и узкий желоб, изготовленный своими руками, при транспортировке смеси позволяет сближаться отдельным частицам раствора. Но при этом его необходимо сделать достаточно глубоким, чтобы бетон при прохождении по нему не переливался через бортики.

Монтаж

            Сборка
дождевых линий водоотведения производится поэтапно:

• подготовка траншей;
• засыпка песчаной подушки, обеспечивающей заданный уклон;
• укладка желобов, выравнивание по осям и соединение в единую линию.

Если используются крупные изделия, сверху укладывают плиты. Они делают систему герметичной, препятствуют попаданию в полость посторонних предметов. Для небольших желобов используются чугунные декоративные решетки. Отливы иди отводящие канавки частных домов иногда используются в открытом виде, поскольку их размеры невелики. Так проще контролировать состояние системы, своевременно удалять мусор, устранять засоры.

Полимербетонные лотки

По своим характеристикам полимербетонные лотки занимают промежуточное положение между бетонными и пластиковыми. Они значительно легче бетонных и намного прочнее пластиковых. Соединяя в себе лучшие свойства вышеупомянутых конструкций, полимербетонные изделия являются довольно доступным вариантом. Ведь их цена ниже, чем у бетонных конструкций, правда, они немного дороже пластиковых.

У данных композитных лотков есть и другие преимущества:

• способность отталкивать воду;
• надежность;
• эстетичность.

Такими конструкциями оформляют систему водоотведения при административных зданиях, пользуются они спросом и у частных домовладельцев.

Устройство водоотводного лотка

Водоотводный лоток представляет собой цельный П-образный канал, верхняя поверхность которого закрывается решеткой.

Согласно европейской классификации, существует четыре вида лотков:

1. Сточный . Данная конструкция имеет форму прямолинейного желоба, который принимает воду на всем своем протяжении. Существует две разновидности сточных лотков: варианта I, для которого не требуется фундамент и обмуровка, и вариант М, устанавливаемый на фундамент.
2. Коробчатый . Эти устройства являются классическими П-образными желобами, которые оснащаются съемными верхними решетками, защищающими канал лотка от попадания крупных объектов и предметов.
3. Щелевой . Такие элементы водоотводной системы представляют собой квадратные балки, имеющие внутренний сквозной канал по всей своей длине. Верхняя часть имеет прорез, через который осуществляется прием жидкости в сток. Эти прорезы могут быть как сплошными, так и прерывистыми. Щелевые лотки нередко выступают аналогами коробчатых лотков.
4. Бордюрные . Устройство бордюрных лотков очень похоже на предыдущий вариант, с одним различием: бордюрные лотки имеют Г-образный выступ на верхнем краю, который скрывает щель в корпусе. Эти лотки прекрасно подходят не только для установки под водосточными каналами, но и возле бордюров. Самые крепкие конструкции используются при создании водоотводных систем аэропортов, скоростных магистралей или стоянок тяжелой техники.

Виды ливневых лотков

В зависимости от материала, из которого изготавливаются лотки для водоотвода, последние можно разделить на:

• металлические лотки;
• бетонные или железобетонные лотки;
• пластиковые дождевые лотки;
• композитные лотки.

Каждый вид водоотводного лотка может быть закрыт специальной решеткой, придающей всей канализационной системе эстетический вид.

Лотки для ливневой канализации, изготовленные из определенного материала, обладают своими преимуществами и недостатками.

Металлические лотки

Лоток для дождевой воды может быть произведен из металла. К такому приспособлению предъявляются жесткие требования в отношении:

• толщины металла;
• толщины и прочности защитного от коррозии слоя.

Примером металлического лотка может служить водоотвод, изготовленный из чугуна.

Лотки водоотводные чугунные имеют большой вес, и устанавливать их придется с помощью техники. К тому же лотки водоотводные стальные имеют высокую стоимость. Поэтому в современном строительстве предпочитают использовать другие материалы для производства ливневой системы канализации, а чугун и сталь применять для изготовления красивых и прочных крышек – решеток для ливневых лотков.

Решетки из металла обладают высокой прочностью

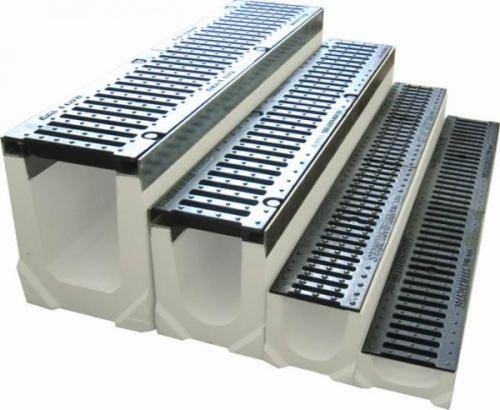

Бетонные лотки

Бетонные или железобетонные ливневые лотки отличаются:

• малой стоимостью;
• высокой устойчивостью к агрессивным видам сточных вод;
• долговечностью;
• хорошей проходимостью.

Бетонные дождевые лотки с металлическими решетками

Существенным недостатком бетонных лотков является их большой вес. Чтобы их транспортировать и установить потребуется специальная подъемная техника.

Большинство современных компаний изготавливает бетонные ливневые лотки стандартных размеров:

• длина – 1000 мм;
• ширина – от 100 до 500 мм;
• высота – 90-760 мм.

Наиболее часто такие изделия применяются при обустройстве дождевой канализации около автомобильных дорог. Лоток дорожный водоотводный, сделанный из бетона, способен выдерживать сильную нагрузку, производимую автотехникой.

Бетонные ливневые лотки устанавливаются в местах, где на них налагается существенная нагрузка и отсутствует потребность соблюдения эстетичного вида.

Пластиковые лотки

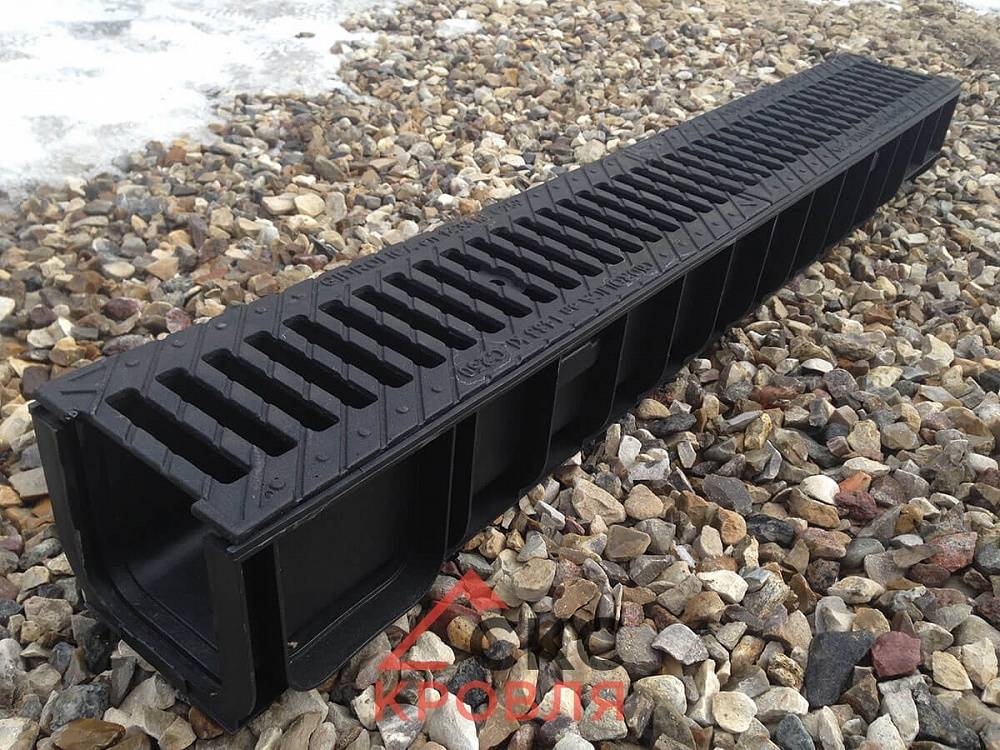

Пластиковые ливневые лотки изготавливаются из различных видов пластика – полиэтилена низкого давления или пропилена. Эти вещества достаточно легкие. Транспортировать и устанавливать пластиковые дождевые лотки можно своими руками.

Пластиковый лоток легко транспортировать и монтировать

В большинстве случаев пластиковые ливневые канализационные системы используются в загородных домах или на территории парков.

Размеры пластиковых лотков могут быть абсолютно разными. Простота их изготовления позволяет выпускать водоотводы различных габаритов. По желанию заказчика лотки могут производиться и в разных цветах.

Пластиковые изделия менее долговечны по сравнению с бетонными, но имеют более высокую проходимость. Этот аспект достигается за счет гладкости применяемого материала.

Пластиковый лоток для дождевой воды менее всего подвержен возникновению засоров.

Композитные лотки

Композитные лотки водоотводные изготавливаются из:

полимербетона (материал состоит из пластика и бетона);

Полимербетонный ливневый лоток

полимерпесчанника (материал образуется при смешении прочного пластика, песка и добавочных соединений).

Дождевой лоток из полимерпесчанника

Лоток для дождевой воды, изготовленный из любого вида композитного материала, обладает главными качествами пластиковых изделий и повышенной прочностью.

Фирмами выпускаются изделия длиной 1000 мм, шириной 70 мм – 300 мм. Высота лотка может варьироваться в зависимости от пожеланий заказчика.

Лотки водоотводные из железобетона

Эти конструкции служат исключительно для транспортирования почвенных вод и атмосферных осадков. Характеризуются лёгкостью в эксплуатации за счёт быстрого и свободного доступа, низкой ценой, простотой в монтаже, высокими несущими показателями.

Разновидности

В зависимости от предназначения все водоотводные каналы скомпонованы по группам:

• Водопропускные — секционные каналы для самотёчного отведения вод.
• Ливневые — для строительства каналов по собиранию и отведению атмосферных осадков.
• Дренажные — используются в конструкциях фундаментов, подвальных и цокольных этажей.
• Прикромочные — отводят излишнюю влагу от дорог к кюветам.
• Телескопические — производят водоотведение с мостовых сооружений и склонов.
• Канализационные — транспортируют стоки в канализационные коллекторные системы.

Секции для водоотвода производятся в двух модификациях — цельные или сборные.

По своим конструктивным особенностям и цельные и сборные бывают следующих форм:

• Лоток железобетонный водоотводной — п-образная скоба с прямоугольным или круглым жёлобом.
• Плита перекрытия — трапециевидная плоская или параболическая.

Кроме этого, для решения различных задач производятся жёлоба со сплошной формой стенок или с вертикальными водосточными проёмами.

Все жби-каналы для водоотвода выпускаются более чем в 150 типоразмерах и маркируются буквой «Л» — лоток и двумя числами через дефис — где первая цифра указывает на номер серии от 1 до 38, а вторая цифра на максимально допустимую вертикальную нагрузку на этот лоток в кН/м.

Производители могут ставить за буквой «Л» дополнительные собственные символы, значение которых расшифровывают в собственных прайс-листах. Например, «Лдр» помогает ориентироваться в том, что этот вид жби, конструктивно предназначен для строительства дренажных (др) коллекторов. Или «Лд» — лоток доборный (д) характеризует его уменьшенную длину для удобства работ по завершении трассы.

Преимущество ЖБИ изделий

Бетонные лотки для отвода воды изготавливают по ГОСТ 21509–85, альбом 3.006.1–2/87 (серии 0–1).

В производстве используют технологию «вибропресс» и следующие марки бетонов — М200 (в15 п1-п4), М300 (в15 п1-п4), М350 (в25 п2-п4) и в особых случаях М400 (в30).

Использование этих марок бетона позволяет стенкам каналов быть плотно структурированными без пустот, устойчивыми к агрессивным внешним факторам, трещинностойкими и выдерживать большие перепады температур, в том числе и к промерзанию — с показателями не менее F200.

Наличие в конструкции деформационных швов, с их последующей гидроизоляцией битумной мастикой, повышает стойкость к механическим воздействиям. А специальные пластификатор и суперпластификаторы присадки, добавки — вовлекающие воздух и стойкие к сульфатам — улучшают морозостойкость, антикорозийность и влагостойкость лотков на уровне W4.

Дополнительную стойкость конструкциям придают зацементированные в толщу стенок арматурные стержни классов А-I — A-III и/или стальные проволоки Bp-I — Bp-II.

Рекомендации по эксплуатации ливневой канализации

Системы поверхностного водоотвода периодически должны очищаться от попавшего в них мусора. Для этой цели чаще других используются следующие способы очистки:

• механическая прочистка лотков подручными средствами. Она сопряжена со снятием и повторной установкой решеток;
• гидродинамическая очистка напором воды под давлением. В этом случае снимается только одна решетка для заведения шланга в канал. Вода устремляется по каналу, вымывая весь мусор. Выполняется с помощью пожарной техники или специальных аппаратов, создающих высокое давление воды.

Также существуют и другие способы очистки ливневок, которые применяются реже, в основном, для очищения каналов ото льда. Термическая очистка подразумевает подачу в каналы горячей воды, а химическая очистка основывается на использовании химикатов для удаления слоев льда. Однако последние два способа не так популярны.

Система водоотведения, собранная по всем правилам, обеспечит качественный поверхностный дренаж территории вокруг дома на долгие годы.

Как установить?

Чтобы собрать систему открытой ливневой канализации, помимо лотков нужно приготовить:

• песок;
• герметик;
• бетонный раствор.

Кроме того, если монтируется смешанная дождевая канализация, то в систему рекомендуется включить пескоуловитель, это обеспечит нормальную работу системы водоотведения. Устанавливается этот элемент на месте соединения открытых лотков с канализационными трубами.

Монтаж лотков

Работы проводятся так:

• проводится разметка территории, согласно разработанному проекту;
• в намеченных местах производится копка траншей. Её глубина зависит от высоты используемого лотка. Этот элемент устанавливается так, чтобы его кромки были ниже уровня грунта на 5 см. Кроме того, нужно сделать «запас» глубины для установки песчаного или бетонного основания;
• чтобы система работала эффективно, каналы должны быть проложены с уклоном, величина уклона – 1 см на каждый погонный метр;
• дно подготовленных траншей обрабатывается ручной трамбовкой. Затем насыпается слой песка толщиной 5 см. Если грунт на участке слабый, то нужно предусмотреть устройство бетонного основания. Для того чтобы лотки прослужили дольше, рекомендуется выполнить полное бетонирование траншей, то есть, покрыть бетонным раствором не только дно, но и стенки;

производится установка элементов системы водоотведения, при этом нужно следить за тем, чтобы уклон был выдержан;
отдельные элементы стыкуются друг с другом при помощи специальных защелок. Для придания системе большей надежности, рекомендуется обработать стыки при помощи специального клея-герметика

Важно выбрать средство, которое устойчиво к повышенной влажности и низким температурам;
поверх установленных элементов системы водоотведения устанавливаются решетки.

Установка пескоуловителей

При устройстве смешанных систем канализации необходимо предусмотреть установку пескоуловителей. Работу проводят так:

подготавливают котлован, размер которого превышает габариты устанавливаемого элемента;
на дне делается бетонная стяжка, эта мера предосторожности предотвратит перекос прибора в процессе эксплуатации;
установить пескоуловитель и закрепить его на бетонном основании болтами;
произвести соединение прибора с трубой канализации и системой лотков;
выполнить засыпку котлована, используя смесь песка с сухим цементом.

Итак, монтаж открытой системы ливневой канализации с установкой лотков – это достаточно простая работа, которую можно легко провести без привлечения специалистов. Использование элементов системы из пластика существенно облегчает не только погрузочно-разгрузочные работы, но и монтаж, так как пластик легко обрабатывается.

Монтаж канализационных лотков для ливневки ↑

Особенное внимание следует уделить конструкции лотков, а также их внедрение в схему ливневки, что влияет на их востребованность, каждого по-особенному. Так, в системах ливневых канализаций встречаются следующие варианты монтажа:

Так, в системах ливневых канализаций встречаются следующие варианты монтажа:

• линейный дренаж – водосборник с более широкими приемными площадями. Устанавливаются лотки в линию, образуя единый целостный желоб, по которому текут сточные воды;
• точечный дренаж – водосборник с небольшой площадью сбора воды. Устанавливаются дождеприемные колодцы в разных точках участка, которые принимаю стоки, перетекающие потом по трубам, залегающим под землей;
• смешанный дренаж – системы, сочетающие в себе линейный способ установки лотков и местами точечный.

Важно! Все канализационные лотки применяются исключительно для поверхностных систем канализаций. Они не предусмотрены для использования в подземных вариантах схем, ведь они будут полностью засыпаны землей, что говорит о нецелесообразности их применения таким образом

Они не предусмотрены для использования в подземных вариантах схем, ведь они будут полностью засыпаны землей, что говорит о нецелесообразности их применения таким образом.

Фото: монтаж канализационных лотков для ливневки

Зачастую применяют линейный открытый или полуоткрытый дренаж для организации систем ливневых канализаций.

Открытый тип дренирования подразумевает укладку в траншеи земли одних только желобов для водоотведения. А полуоткрытый – укладку желобов вместе решетками, которые их прикрывают.

Система водоотведения для частных домов и их участков работает по следующему принципу:

• вода, которая образуется в следствии таяния снегов на крышах или ливней, стекает по крыше прямо в вертикальные или горизонтальные желоба, установленные под самой крышей;
• затем вода по вертикальным трубам стекает в канализационные лотки, в которые она может собираться еще и с приусадебной территории;
• по желобам лотков вода перетекает в колодцы, а оттуда по коллекторам попадает на очистные сооружения;
• после очистки вода подается на поля, в грунт, овраги или используется в хозяйственно-технических целях.

Сам монтаж водоотводных лотков вокруг или возле фундамента здания производится путем выкапывания траншей под уклоном в сторону водосборных колодцев.

Затем лоток укладывается в траншею, рядом следующий, оба они соединяются между собой посредством специальных выемок и выступов, образуя замковое надежное соединение. И так подсоединяется третий, четвертый и так далее.

Потом устанавливаются металлические (стальные или чугунные) решетки поверх лотков, чтобы обезопасить их от засорения мусором.

Фото: схема установки лотков

Важно! Чтобы подобрать необходимое количество лотков и нужную их высоту, следует учесть объем осадков в том регионе, где ливневая система будет устанавливаться. Высчитать все это можно при помощи специальной формулы, которая дается в СП 32.13330.2012 или СНиП 2.04.03-85 «Канализация

Наружные сети и сооружения»:

Высчитать все это можно при помощи специальной формулы, которая дается в СП 32.13330.2012 или СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения»:

Q = q20 ∙ F ∙ φ, где

Q – объем ливневых потоков вод, которые необходимо отвести от фундамента или участка земли;φ – коэффициент водоотведения.

Этот коэфициент колеблется в зависимости от типа покрытия, материала или конструкции:

• площадь кровли – 1;
• асфальтовое покрытие – 0,95;
• цементное покрытие – 0,85;
• щебенка, обработанная битумом – 0,60;
• гравий, щебенка, песок, не обработанные битумом – 0,40.

q20 – приблизительный объем, интенсивность выпадающих осадков в заданном регионе, который рассчитывается по своей формуле, приведенной также в СНиП 2.04.03-85, измеряется в л/с на 1 га;

F – площадь территории, где будет размещаться сеть ливневой канализации для водоотведения.

Важно! Все лотки для ливневой канализации должны устанавливаться в траншеи с уклоном, чтобы вода не застаивалась и могла самотеком транспортироваться по системе. Для прокладки канализационных труб уклоны применяются разные потому, что должны быть сопряжены с их диаметром

А вот для организации поверхностной системы канализационных лотков достаточно применять уклон 20 мм на 1 п.м. лотка

Для прокладки канализационных труб уклоны применяются разные потому, что должны быть сопряжены с их диаметром. А вот для организации поверхностной системы канализационных лотков достаточно применять уклон 20 мм на 1 п.м. лотка.

Требования к трубам-ливневкам

К данной разновидности труб не предъявляются особые требования относительно поддержания определенного давления в системе, т.к. вода транспортируется без внешнего участия.

Но для безаварийной эксплуатации труб все-таки следует учитывать некоторые условия по отношению к:

Механической прочности, потому что трубы должны выдержать большую нагрузку со стороны засыпного грунта.
Термостойкости, чтобы в процессе эксплуатации трубы не находились в зоне повышенных температур.
Материалу, который должен на протяжении всего срока эксплуатации при отрицательных температурах не потерять своей прочности и надежности.
Монтажу ливневки во избежание застоев воды в трубах и последующей «разморозки» системы.
Устойчивости к коррозии и химической инертности, потому что труба ливневая заложена под землей. Из-за воздействия активных химвеществ, которые находятся в сточных водах и почве, система труб с годами может повредиться.
Грамотному расчету пропускной способности. Еще на первоначальном этапе проектирования специалисты вычисляют необходимый диаметр водосточной трубы, учитывая планируемую производительность системы, а затем делают расчет пропускной способности трубы. В основном, для таких целей востребованы трубы, диаметры которых начинаются с 100-110 мм.
Гидравлическому сопротивлению в полости труб, которое должно быть минимальным для стабильного функционирования всей канализационной системы.
Чистоте и гладкости внутренней поверхности труб во избежание возникновения излишков грязи, мусора и песка.
Габаритным размерам труб, оптимальная длина которых должна быть как можно больше

Это условие очень важно при монтаже, оно экономически выгодное, т.к. существенно сокращается общее количество стыков.
