Лучевая система отопления: схемы разводки, преимущества и недостатки

Что должно быть в коллекторном ящике

Размещать коллекторный ящик можно в любом удобном месте. Трубы от каждой батареи и от котла тянутся именно в него. В коллекторном ящике устанавливаются две гребенки – одна на подачу, вторая на обратку. В случае необходимости может быть несколько пар гребенок. Например, первая раздает теплоноситель по батареям, а вторая по теплым полам.

В коллекторной гребёнке есть отверстия для подводки труб, а есть для установки оборудования:

  • расходомеры;
  • сервоприводы;
  • воздухоотводчики: их задача простая – выводить воздушные пробки.

Расходомер – это прибор, которым можно регулировать гидравлическое сопротивление каждой ветки контура. Он устанавливается на гребенке подачи. Расходомеры можно не использовать, если все кольца одинаковой длины, но так бывает крайне редко. Без балансировки система отопления не будет работать, как должна. Некоторые ветки могут остаться без теплоносителя.

Сервопривод – электрический прибор, который перекрывает подачу теплоносителя в кольцо (или наоборот) в зависимости от показаний термодатчиков, установленных в каждой комнате. Датчик температуры и сервопривод соединены проводами. Также в коллекторном ящике можно установить специальный блок, который принимает радиосигнал от термостата и по проводам передает его на сервопривод.

В сервоприводе нет движущихся элементов. Там установлена полимерная капсула, в которой содержится рабочее вещество. Вокруг капсулы намотана медная проволока. Когда на обмотку поступает ток, она нагревает рабочее вещество. Вследствие этого происходит тепловое расширение, капсула увеличивает в объеме и перекрывает поток.

В лучевой схеме системы отопления для теплых полов, помимо всего перечисленного, перед коллектором устанавливается смесительный узел. Он снижает температуру подачи, подмешивая в нее обратку. Как известно, в низкотемпературных системах вода не должна быть горячее 40 градусов.

Преимущества и недостатки лучевой схемы

Начнем с недостатков лучевой схемы отопления. Он всего один и заключается в высокой цене на оборудование. Хороший коллектор, как и все остальные комплектующие, стоит дорого. На разводку потребуется больше труб, чем в простых системах, кроме этого, их еще нужно утеплить.

Но, потратившись, вы получаете следующие преимущества:

  • трубы укладываются скрытым методом и их не видно;
  • практически нет соединений;
  • возможность регулировать гидравлическое сопротивление каждого кольца по отдельности.

Кроме этого, появляется возможность внедрения новых технологий. Например, регулировать температуру в каждой комнате со своего смартфона или компьютера.

Выводы

Как вы уже поняли, лучевая разводка – это дело недешёвое. Такие схемы в основном применяют в больших коттеджах. Для частного дома, а тем более квартиры, можно найти варианты намного бюджетнее. Таким образом, если вас не вынуждают обстоятельства, то коллекторную разводку вполне можно заменить на обычную двухтрубную.

Способы циркуляции отопления

Система отопления может иметь несколько видов циркуляции теплоносителя. К ним относятся:

  • Принудительный способ циркуляции;
  • И естественный.

При естественном типе циркуляцией теплоноситель посредством конвекции самопроизвольно распределяется по всем элементам системы отопления. Для обеспечения наилучшей циркуляции естественным способом в системе отопления применяются трубы большого диаметра. Естественный способ циркуляции теплоносителя, в силу своей меньшей эффективности, имеет некоторые ограничения по площади отапливаемого помещения. Обычно данный способ применяется в небольших частных домах.

Принудительный способ циркуляции давно и очень хорошо зарекомендовал себя. На сегодняшний день на рынке можно встретить огромное количество циркуляционных насосов, которые очень компактны и очень эффективны. У этих насосов достаточно большой эксплуатационный ресурс

При монтаже лучевой системы важно правильно отрегулировать скорость циркуляции теплоносителя. Насос можно устанавливать, как на подаче, так и на обратке

С помощью циркуляционного насоса можно обеспечивать подачу теплоносителя на довольно приличную высоту. При подборе насоса данный параметр тоже необходимо учитывать.

На сегодняшний день принудительная циркуляция, в силу своих неоспоримых преимуществ, несомненно является самым востребованным способом передачи теплоносителя. В число преимуществ входит также очень доступная стоимость    циркуляционных насосов.

Недостатки

Самый главный недостаток системы — большое количество трубы, которое используется при монтаже. К каждому радиатору потребуется вести трубу отдельно. При этом происходит общая перегруженность каналов, распределительных шкафов, хотя протащить через них одну узкую трубу будет и проще. Там, где раньше по дому шла всего одна труба, придётся прокладывать пять или шесть.

При скрытой прокладке труб этот недостаток будет достаточно заметным. Особенно в случае, когда скрытая прокладка осуществляется не под общим деревянным полом на лагах, а когда под трубы придётся закладывать отдельные каналы в стяжке или стене — они будут очень большими, и придётся позаботиться об их надёжном перекрытии. Замуровать в них трубу в гофре, как в обычном случае с двухтрубной системой, не получится.

Лучевая система отопления — на видео:

Отопление

Как производят веерную разводку

Коллектор является важнейшим элементом рассматриваемой системы. Когда планируется организация веерной системы отопления в двухэтажном доме, коллектор требуется установить на всех этажах. Коллекторы прячут в специальный шкаф. В будущем их будет легко обслуживать либо регулировать при необходимости.

Число соединений сведено к минимуму, это хорошо сказывается на гидравлической стабильности всего отопления.

Котёл – сердце всей системы. Чтобы коэффициент полезного действия всегда стремился к максимальному показателю, требуется учитывать мощность котельного оборудования, расход теплоэнергии обогревательными приборами и тепловые потери системы

Это касается всех котлов, не важно, на каком виде топлива они работают

Основные преимущества и недостатки лучевой отопительной системы

Организация схемы лучевого отопления предопределила ряд ее преимуществ, среди которых нужно отметить:

  • надежную работу – система исключает вероятность возникновения гидравлических ударов; в ней мало слабых мест, так как количество соединений трубопровода от коллектора до радиатора сведено к минимуму, или они вовсе отсутствуют;
  • независимость от конфигурации и размеров здания (гибкость) – она позволяет обеспечить эффективный обогрев дома любой планировки и этажности;
  • сбалансированность — все отопительные приборы нагреваются равномерно;
  • возможность регулирования, в том числе и автоматизированного, температуры в каждом из помещений;
  • простота ремонтных и профилактических работ – замена поврежденных участков не требует вскрытия напольного покрытия; для проведения таких мероприятий отключается нужный контур (луч) без влияния на функциональность системы;
  • возможность модифицирования системы на любом этапе создания и эксплуатации;
  • эстетичный вид – трубопроводы обычно прокладываются в конструкции пола, а коллекторы устанавливаются в специальных шкафах или нишах.

Несмотря на свою высокую эффективность, у лучевой схемы отопления есть несколько недостатков:

  • высокая материалоемкость и, соответственно, цена – обусловлена значительной совокупной протяженностью трубопроводов, а также необходимостью приобретения большого количества соединительных элементов, регулирующей арматуры, коллекторов, насосов, датчиков и т.д.;
  • необходимость в грамотном и качественном монтаже во избежание проблем в будущем.

Плюсы и минусы лучевой схемы

Остановив свой выбор на коллекторно-лучевой системе обогрева необходимо учитывать все её стороны.

Достоинства коллекторной схемы:

Лучевая схема имеет следующие преимущества:

  1. Один диаметр труб от гребёнок до конвекторов.
  2. Количество фитинговых соединений, особенно, при укладке труб в полу, минимально, что делает всю систему более надёжной.
  3. Гидравлическая стабильность и сбалансированность по обогреву.
  4. Ремонт отдельных участков или радиаторов выполняется без отключения от системы и её слива.

Гибкие трубы системы, не имеющие соединений, легко скрыть под полом, за счёт чего не портится интерьер помещения, а для ремонта системы пол не нужно демонтировать.

Коллекторная разводка труб

Ещё одно существенное преимущество лучевой системы, которое делает отопление многоквартирного или частного дома более энергоэффективным, и с комфортной для любой комнаты температурой, — это возможность настраивать параметры обогрева отдельно для каждого контура, в ручном или автоматическом режиме.

Какие недостатки необходимо учитывать

Кроме материалозатратности лучевой схемы, следует учитывать и некоторые другие её минусы:

  • оборудование дополнительного места для установки коллекторного шкафа;
  • установка циркуляционных насосов в каждый независимый контур для компенсации больших гидравлических сопротивлений;
  • применение дополнительных специальных устройств.

Установка этих элементов, кроме увеличения стоимости, требует ещё и точных расчетов.

Правила монтажа

Как правильно выполнить лучевую разводку своими руками?

Вот несколько базовых правил.

В качестве подводок можно использовать трубы минимального имеющегося в продаже диаметра (15 мм для гофрированной нержавеющей трубы и 16 мм для металлопластика, полипропилена, PEX и PERT);

Таблица соответствия диаметра труб и тепловой нагрузки на участок контура. Как видите, диаметра в 15 мм достаточно для любого отопительного прибора.

  • Все обслуживаемые соединения должны быть доступны после окончания монтажа, поэтому они выводятся за пределы стяжки или штроб;
  • Для соединения подводок с радиаторами используйте американки. Быстроразъемные соединения сэкономят вам массу времени и сил, если батарею по какой-то причине придется снять;
  • Ставьте дроссели и/или шаровые краны на оба коллектора (подачи и обратки). Каждый контур должен полностью отключаться независимо от других. Эта инструкция поможет вам не остаться зимой без отопления во всем доме из-за течи единственной батареи;
  • При монтаже радиаторного отопления прокладывайте подводки в теплоизоляции (например, в трубках из вспененного полиэтилена). Так вы сократите нецелевые потери тепла.

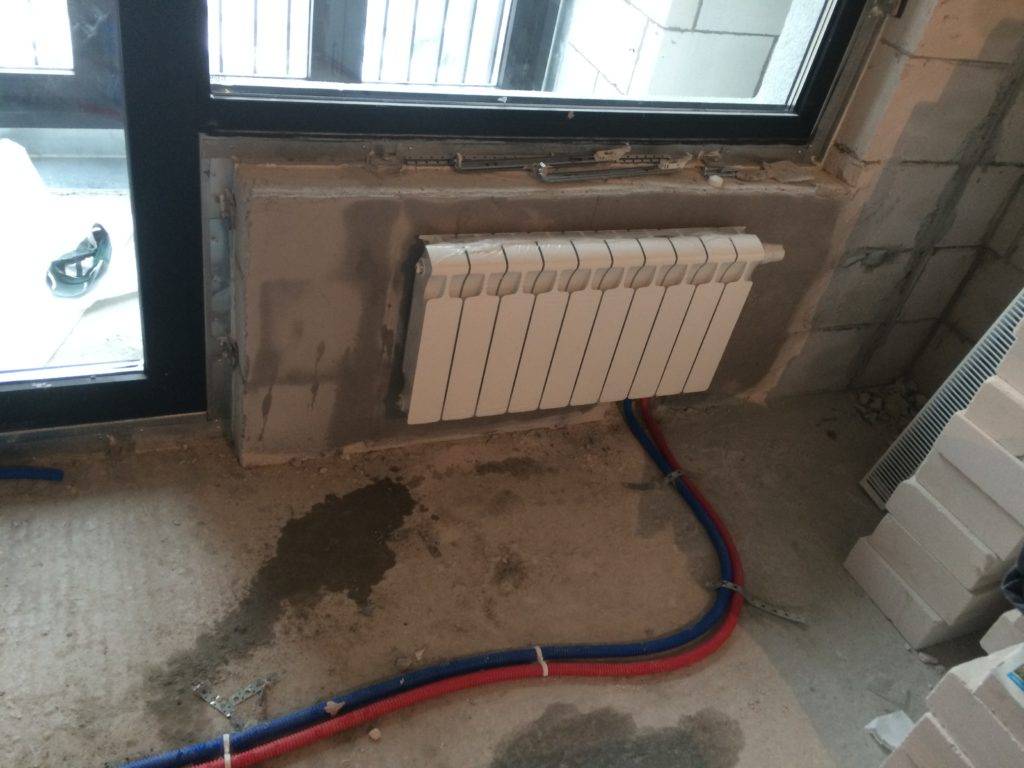

Подводки отопления разведены в трубках из вспененного полиэтилена.

Плюсы и минусы лучевой системы

Как и остальных видов разводки у лучевой имеется как ряд преимуществ, так и недостатков. Причем перед монтажом стоит ознакомиться со всеми положительными и отрицательными сторонами и особенностями использования. Это позволит избежать сложностей и проблем в дальнейшем. Начать стоит с минусов.

Распределительный щит

Минусы лучевой системы

К числу основных недостатков такой схемы разводки относят:

  1. Потребность в приобретении и прокладке значительного количества труб. Для каждого отопительного элемента в доме потребуется не менее 2 труб, которые требуется соединить в единую сеть, подключить посредством системы фитингов.
  2. Значительное количество труб обусловливает высокую сложность монтажа. Поэтому, при постройке дома установка отопления отличается крайне высокой стоимостью.
  3. Монтировать лучевую разводку можно исключительно скрытно. Традиционная тройниковая система обычно монтируется вдоль стен, однако из-за большого числа приводящих и отводящих труб прокладывать лучевую можно исключительно под полом. Альтернативой выступает закрепление труб в стенах, однако это существенно увеличивает количество требуемого материала и сложность работ.
  4. Отсутствие стыковочных модулей. При прокладке труб обязательно стоит не допускать поворотов и стыков. Именно в таких участках чаще всего происходит прорыв. А поскольку ремонт лучевой разводки существенно осложняется из-за необходимости срывать напольное покрытие, то проще не допустить проблемы.
  5. Если имеется большое число комнат, в которых требуется различная температура, то нужно каждый из трубопроводов снабдить отдельной помпой для принудительной циркуляции.

Плюсы лучевой системы

К основным преимуществам относят удобство в процессе эксплуатации. К системе прилагается значительное количество оборудования, чтобы управлять отоплением было максимально просто.

  1. При помощи коллекторного шкафа можно легко регулировать температуру каждого конкретного радиатора. Также, можно без проблем полностью остановить ток жидкости к любому из радиаторов, без отключения остальных.
  2. Каждая приводящая и отводящая труба идет исключительно к одному нагревательному элементу. Что позволяет использовать трубы небольшого диаметра. Их легко маскировать под напольным покрытием. А также незначительно нагреть дом.
  3. С учетом использования гидрострелок, представляющих собой емкость с большой емкостью можно устроить в разных помещениях различную температуру.
  4. Экономичность. Потери энергии теплоносителем при движении значительно ниже. К тому же прогревается пол, который затем передает тепло в атмосферу.
  5. Позволяет эффективно распределить тепло даже в самые отдаленные комнаты.

Схема подключения лучевой разводки

Выбирая отопительную схему, в большинстве случаев останавливаются на лучевой поэтажной разводке трубопровода. Все трубы скрываются от глаз в толще пола. Коллектор – главный распределительный орган устанавливается в нише стенового ограждения, часто в специальный шкаф, расположенный в центре дома/квартиры.

В подавляющем большинстве случаев реализации лучевой разводки требуется наличие циркуляционного насоса, а иногда нескольких, установленных на каждое кольцо или ветку. Его необходимость описана выше. Лучевую разводку сборки системы отопления чаще всего выполняют на базе одно- и двухтрубного монтажа, практически полностью вытесняя тройниковый тип подключения.


Это упрощенная схема лучевой разводки, в которой каждый радиатор подключается к разъему коллектора для прямой и обратной подачи теплоносителя

На каждом этаже возле стояка двухтрубной системы монтируются подающий и обратный коллекторы. Под полом трубы от обоих коллекторов проходят в стене или под полом и подключаются к каждому радиатору в рамках этажа.

Каждый из контуров должен иметь приблизительно одинаковую протяженность. Если этого не получается достичь, то каждое кольцо необходимо оснастить собственным циркуляционным насосом и автоматикой для регулировки температуры.

При этом изменение температурного режима будет полностью независимым на каждом контуре и не будет влиять друг на друга. Т.к. трубопровод будет находиться под стяжкой, каждый радиатор нужно оборудовать воздушным краном. Воздухоотводчик можно разместить также и на коллекторе.

Предварительный этап

До начала работ задача хозяина заключается в правильном подборе всех комплектующих и мест расположения оборудования, а именно:

  • определить места расположения радиаторов;
  • выбрать тип радиаторов, исходя из показателей давления и типа теплоносителя, а также определить количество секций или площадь панелей (сделать расчет тепловых потерь и подсчитать тепловую мощность, необходимую для качественного обогрева каждой комнаты);
  • изобразить схематично расположение радиаторов и маршруты прохождения трубопровода, не забыв про остальные элементы системы отопления (котел, коллекторы, насос и т.д.);
  • составить бумажный список всех элементов и сделать покупки. Чтобы не ошибиться в расчета, можно пригласить специалиста.

Итак, чтобы приступить к следующему этапу, необходимо учесть правила монтажа лучевой системы

Правила установки лучевой разводки

Если вы выбрали укладку труб под пол, следуйте нескольким правилам, которые помогут избежать теплопотерь и замерзания теплоносителя. Между черновым и чистовым полом должно быть достаточно пространства (об этом далее в описании).

При монтаже труб в пол важно учесть несколько требований, одним из которых является наличие достаточного пространства между чистовым и черновым полами

В качестве чернового пола может быть бетонная фундаментная плита. По ней сначала укладывают слой утеплителя, затем устраивают трубопровод. Если проложить трубы без теплоизолирующей подложки, то вода на данных участках может замерзнуть, теряя много тепла.

Что касается труб, то лучше остановить свой выбор на полиэтиленовых или металлопластиковых моделях, которые обладают высокой гибкостью. Трубопровод из полипропилена плохо гнется, поэтому не подходит для лучевой разводки.

Трубопровод необходимо прикрепить к основанию, чтобы он не всплыл во время заливки чистовым слоем стяжки. Закрепить можно с помощью монтажной ленты, пластиковых хомутов или другими доступными методами.


Трубу под стяжкой нужно обязательно утеплить, чтобы снизить теплопотери доя минимума, а на первом этаже обязательно необходимо уложить слой теплоизоляции

Затем вокруг трубопровода укладываем утеплитель слоем в 50 мм из пеноплекса или пенопласта. Изоляцию также крепим к основанию пола с помощью дюбелей-гвоздей. Финальным этапом является заливка раствором слоем 5-7 см, который будет служить основанием чистового пола. На эту поверхность можно уже укладывать любое напольное покрытие.

Если укладка труб производится на втором этаже и выше, то монтаж слоя теплоизоляции является опциональным

Запомните одно важное правило, на участках трубопровода, находящегося под полом, не должно быть никаких соединений

При наличии циркуляционного насоса достаточной мощности и производительности коллектор иногда размещают на этаж ниже относительно уровня расположения радиаторов.


Если коллектор размещается на нижнем уровне (подвале), то нужно учесть несколько правил правильной подводки труб от гребенки к радиаторам, которые находятся на следующем уровне

Как происходит коллекторно-лучевая разводка отопления?

Во главу угла (а точнее в определенное место где не будет он мешаться) устанавливается коллектор отопления. Его можно установить открыто или в шкаф. Сейчас вариантов полно на рынке от простых накладных до встраиваемых с перламутровыми замками))).

Коллектор отопления нужно брать именно для отопления. Обычный коллектор для водопровода не подойдёт. В нем должны быть специальные вентили и клапана, которые в дальнейшем поспособствуют балансировке системы. А еще с помощью них можно перекрыть ветку к определенному радиатору и осуществить его снятие или замену. Всё это позволит избавиться от ненужных дополнительных кранов на радиаторах.

Коллекторный узел связывается с котлом отопления. Для этого необходимо заложить достаточно толстую трубу не менее чем 25 мм (для сшитого полиэтилена) или 32 мм (для полипропилена). Поэтому выбор места для коллектора определяется еще и возможностью притянуть такую трассу к нему. На эту трассу устанавливается грязевой фильтр. А сам коллектор отсекается от контура котла дополнительными кранами, чтобы иметь возможность заменить котел без слива всего теплоносителя.

К каждому радиатору отопления от коллектора приходит две трубы. Их диаметр обычно составляет каких-то 16 мм (для сшитого полиэтилена). Такого диаметра хватит даже для самого мощного радиатора. Эти трубы обязательно должны быть в утеплителе или минимально в гофре.

При лучевой разводке труб их небольшой диаметр в 16 мм способствует укладке в стяжку пола.

Общие требования к монтажу лучевой разводки

При коллекторно-лучевой разводке распространен способ укладки труб в полу в стяжке, толщина которой составляет 50-80 мм. Сверху укладывается фанера, закрываемая финишным напольным покрытием (паркет, линолеум). Такая толщина стяжки вполне достаточна для свободного «замоноличивания» внутриквартирной (внутридомовой) лучевой разводки системы отопления. Возможна наружная прокладка труб вдоль стен под декоративными плинтусами, влекущая неминуемое увеличение длины трубопроводов. Известны варианты прокладки труб лучевой разводки в пространстве подшивного (подвесного) потолка, в штробах.

Подключение радиаторов при коллекторно-лучевой схеме.

Используются металлопластиковые или трубы из сшитого полиэтилена (PEX-трубы), укладываемые в гофротрубе или в теплоизоляции. Безусловным преимуществом здесь обладают PEX-трубы. Согласно СниП «замоноличивать» в бетон можно только неразрывные соединения. PEX-трубы соединяются посредством натяжных фитингов, относящихся к неразрывным соединениям. Металлопластиковые трубы используют обжимные фитинги с накидными гайками. «Замоноличивать» их – значит нарушать СниП. Каждое разъемное соединение труб должно быть доступным для техобслуживания (подтяжки).

Даже без фитингов не всякая металлопластиковая труба однозначно подходит для укладки в стяжку пола. Продукция производителей страдает серьезным дефектом: слои алюминия и полиэтилена расслаиваются под воздействием многократно изменяющейся температуры теплоносителя. Ведь металл и пластик имеют различные коэффициенты объемного расширения. Поэтому соединяющий их клей должен быть:

  • внутренне прочным (когезивным);
  • адгезивным к алюминию и полиэтилену;
  • гибким;
  • эластичным;
  • термостойким.

Этим требованиям удовлетворяют не все клеевые составы даже известных европейских производителей металлопластиковых труб, которые со временем расслаиваются, внутренний слой полиэтилена в такой трубе «схлопывается», уменьшая ее сечение. Нормальная работа системы нарушается, причем место неисправности найти практически невозможно – обычно «грешат» на неисправности термостатов, насосов и других изделий с подвижными узлами.

В свете вышесказанного рекомендуем читателям обратить внимание на металлопластиковые трубы фирмы VALTEC, использующей американский клей концерна DSM, обеспечивающий прочность соединения металл/пластик, адгезию и полное отсутствие расслоений

Веские преимущества лучевой разводки

Основная задача отопительной системы – возместить тепло, которое здание теряет из-за разниц между внутренней и внешней температурой воздуха, а  также в связи с различной степенью теплопроводности внешних стен.

На практике соединить все отопительные приборы воедино можно следующими методами:

  • тройниковым подключением;
  • лучевым (коллекторным) подключением, когда к каждому отопительному прибору с помощью коллектора подводится отдельная пара труб для прямой и обратной подачи теплоносителя.

Тройниковый или периметральный тип соединения труб дешевле. Но из-за того, что приборы связаны друг с другом и присоединены трубопроводом к единому стояку, систему нужно будет полностью отключать и освобождать от теплоносителя для ремонта отдельного радиатора или участка. Или оснащать байпасами и запорной арматурой, что существенно повысит стоимость организации отопления.

Галерея изображений Фото из Неоспоримым аргументом в пользу устройства лучевой системы отопления является ее эффективность, намного превышающая контуры с тройниковой разводкой

Разводка лучевой разновидности отопления осуществляется по этажам. Устраивается в основном с нижней подводкой к приборам

Сооружение систем отопления по лучевому принципу стало возможным благодаря разработке и внедрению металлопластиковых и полипропиленовых армированных труб

Трубы подводятся к каждому прибору отопления в виде лучей, исходящих от распределительной гребенки — коллектора

Параллельный принцип подключения приборов к трубопроводу обеспечивает практически равную температуру в них. Разница между температурой подачи и обратки также минимальна, что ощутимо снижает нагрузку на систему

В коллекторной системе может быть только одно кольцо, подключенное к гребенке, или несколько вторичных колец, в которые теплоноситель поставляется через первичное кольцо

Для нормальной работы система оснащается как минимум одним циркуляционным насосом, хоть и рекомендовано устанавливать их на каждое из колец. Устанавливается воздухоотводчик, манометр и предохранительный клапан давления

Коллектор располагают в шкафу, в двухэтажных домах на этаже устанавливают по одному коллектору, которые между собой соединяются стояками

Веское преимущество лучевой системы

Поэтажная схема устройства

Использование гибких полимерных труб

Вариант подводки труб к радиатору

Технические достоинства лучевого варианта

Принцип первичных и вторичных колец

Техническое оснащение лучевой разводки

Коллектор в предназначенном для него шкафу

При традиционной периметральной разводке весь трубопровод чаще всего монтируется открытым способом, реже скрытым. Лучевые отопительные системы преимущественно прокладываются в стенах или полу, т.к. большое количество труб, проложенных поверх конструкций, негативно влияет на интерьер.

Скрытый монтаж проходит система труб теплого пола, который в соответствии с технологической спецификой устраивается по лучевой схеме. Лучевой трубопровод к отопительным приборам тоже прокладывается в стяжке пола скрытым способом, потому что так лучше по технологическим и архитектурным соображениям.

Сборка трубопровода по лучевой схеме обойдется существенно дороже, чем устройство системы по периметральным способом. Однако благодаря специфике такой разводки нагретый теплоноситель поставляется во все точки одновременно

Большое количество труб при использовании лучевого способа сборки трубопроводов может испортить интерьер. Поэтому все отопительные коммуникации укладываются в пол или стены. Все соединения при этом остаются на поверхности, поэтому риск протечки под стяжкой практически отсутствует. При тройниковой системе этого делать нельзя, т.к. при износе соединений придется ломать стены и пол.

Для того чтобы сократить расход труб собранные по лучевой схеме трубопроводы прокладываются не по периметру, а кратчайшими путями — от коллектора к прибору

Главным недостатком коллекторной разводки является высокая материалоемкость, которая заключается в большой протяженности. А основной плюс состоит в том, что в каждом помещении можно настраивать разную температуру, создавая комфортный микроклимат в любой комнате.

Каждый радиатор или конвектор подключается независимо, что также удобно для осуществления сервисных работ и замены изношенных элементов системы без необходимости отключать отопление во всем доме или квартире.

Скрытый монтаж позволяет существенно улучшить визуальный вид любого помещения, оставляя видимыми только радиаторы отопления

Схемы монтажа системы отопления в частном доме

На практике применяются два вида систем – схем (или видов разводки труб), а именно:

  • однотрубная;
  • двухтрубная.

Каждая из них имеет свои преимущества, недостатки и используется в разных случаях.

Однотрубная система

Этот тип разводки более дешевый и простой. Система строится в виде кольца – все батареи соединяются последовательно друг с другом, и горячая вода движется от одного радиатора к другому, затем попадает снова в котел.

Как видно на рисунке, все батареи соединены последовательно, а теплоноситель проходит каждую из них.

Эта схема отопления весьма экономична в своем исполнении, ее просто монтировать и проектировать. Но в ней присутствует один существенный недостаток. Он настолько весомый, что многие отказываются от такой разводки и предпочитают более дорогую и сложную – двухтрубную. Проблема в том, что по мере продвижения теплоносителя он будет постепенно остывать. До последней батареи вода будет поступать чуть теплой. Если же увеличить мощность котла, то первый радиатор будет слишком сильно нагревать воздух. Такая неравномерность распределения тепла и заставляет отказываться от простой и дешевой однотрубной системы.

Можно попробовать выйти из сложной ситуации, увеличив количество секций последнего радиатора, но и это не всегда эффективно. Отсюда напрашивается вывод, что однотрубную разводку можно использовать в том случае, когда количество соединенных последовательно батарей составляет не более трех.

Некоторые выходят из ситуации следующим образом: подключают к котлу насос, тем самым заставляя воду двигаться в принудительном порядке. Жидкость не успевает остывать и проходит через все радиаторы, почти не теряя температуры. Но и в этом случае вас ждут некоторые неудобства:

  • насос стоит денег, а значит, растут затраты на установку системы;
  • увеличивается потребление электроэнергии, так как насос работает от электричества;
  • если отключат электричество, то не будет давления в системе, а значит, не будет и тепла.

Вывод. Однотрубная система эффективна лишь для маленьких домиков с 1-2 комнатами, где используется небольшое количество радиаторов. Несмотря на свою простоту и надежность, она не оправдывает себя в загородных домах, где нужно устанавливать более трех радиаторов на всю жилую площадь.

Двухтрубная система

Горячая вода подается по одному трубопроводу, а остывшая – по другому. Таким образом обеспечивается равномерное распределение тепла по всем батареям.

Такая разводка отопления в частном доме будет намного эффективнее и лучше однотрубной. Хотя она и дороже в исполнении, и сложнее в монтаже, но позволяет равномерно распределять тепло по всем батареям, что поможет создать комфортные условия. В отличие от однотрубной, в этой разводке труба с горячей водой подводится под каждый радиатор, а остывшая жидкость спускается по обратной линии в котел. Так как теплоноситель подается сразу на все батареи, то и последние нагреваются одинаково.

Эта система не намного сложнее первой, придется покупать большее количество материалов, так как подводить трубы придется к каждому радиатору.

Двухтрубная система может работать по двум схемам:

  • коллекторной;
  • лучевой.

Лучевой вариант разводки более старый. В этом варианте подающая труба устанавливается в верхней точке дома, после чего делается разводка труб на каждую батарею. Благодаря такой конструкции схема и получила название – лучевая.

Первая схема работает следующим образом: на чердаке необходимо установить коллектор (специальное устройство, состоящее из множества труб), который распределяет теплоноситель по трубам отопления. В этом же месте нужно установить запорную арматуру, которая будет отсекать контуры. Такая конструкция достаточно удобная, она облегчает ремонт всей линии и даже отдельного радиатора. Схема хотя и надежна, но у нее есть один существенный недостаток – сложный монтаж с большим количеством материалов (запорные арматуры, трубы, датчики, устройства контроля). Коллекторная схема разводки труб отопления схожа с лучевой, но более сложная и эффективная.

В отличие от однотрубной системы, двухтрубная не нуждается в дополнительной принудительной циркуляции теплоносителя. Она и без насоса показывает высокую эффективность.

Можно ли отказаться от централизованной системы и подключить индивидуальную

Отключить централизованную отопительную систему у себя в квартире вполне возможно, если это делать легально, с соблюдением законодательства, которое, кстати, не запрещает это.

Причин для отключения несколько:

внушительные счета за потреблённое тепло;

качество услуг (нередки случаи, когда отопление слишком слабое или его могут вовсе прекратить);
желание пользователей подключиться к автономной отопительной системе.

Отключение центрального отопления в многоквартирном доме — процедура не из лёгких.

Дело в том, что это замкнутая система, и выход из неё какого-либо элемента приводит к её разрушению. В дальнейшем потребуется полная реконструкция системы.

Поэтому стоит отнестись к этому делу серьёзно и ни в коем случае не отключаться от теплосетей самовольно.

Для начала нужно оповестить о своём намерении всех собственников жилья, провести с ними общее собрание, после чего обращаться в соответствующие органы с пакетом документом, чаще всего — в управляющую компанию.

Необходимые документы

  1. Заявление.
  2. Технический паспорт квартиры, в которой планируется отключение центрального отопления.
  3. Право собственности на квартиру.
  4. Согласие всех жильцов на отключение отопления.
  5. Заключение о переоборудовании отопительной системы.
  6. Проект переоборудования отопления, который должен быть разработан инженерами и проверен соответствующими органами.

Внимание! Все работы должны проводить только опытные специалисты. Самостоятельно, не имея опыта в этой сфере, браться за это дело крайне опасно

Комбинированная схема разводки трубопроводов отопления

Нередко в помещении установлен всего не один отопительный прибор, а несколько. Подводить к каждому радиатору отдельную двухтрубную петлю-ветку при коллектроно-лучевой разводке нерационально. Лучше до каждой комнаты проложить отдельную ветку, которая внутри помещения обойдет несколько отопительных приборов, реализуя тупиковую или попутную схему.

Схема комбинированной разводки системы отопления.

Рассчитывают такую систему как лучевую. Ветки, снабжающие теплоносителем несколько радиаторов, подвергаются отдельному расчету как тупиковые или попутные. В современных системах радиаторы снабжаются термоклапанами (терморегуляторами), настраиваемыми пользователями на разные температуры, исходя из текущих требований комфортности нахождения в помещении. Стабильность температурного режима в помещении становится трудно поддерживать.

Оказывается можно избавиться от нестабильности, одновременно уменьшив затраты на подключение радиаторов, соединяя их по т.наз. «проходной схеме».

«Проходная» схема соединения радиаторов.

Термоклапан ставится только на первый в контуре радиатор, регулируя расход теплоносителя по всем последовательно включенным отопительным приборам. Они воспринимаются как один радиатор. Сложности балансировки возникнут при многосекционных приборах (по 10 и более секций).

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
