Рекомендации экспертов: 10 советов тем, кто решил сам монтировать лучевую систему отопления
Эксперты в сфере отопления рекомендуют прислушаться к следующим советам:
В процессе монтажа терморегуляторы и термостаты следует устанавливать на некотором расстоянии от источников тепла, чтобы их показания не искажались;
Перед началом установки циркуляционного насоса рекомендуется промыть систему, чтобы в ней не осталось твердых включений, негативно влияющих на ротор и крыльчатку;
Если предполагается, что насос будет установлен на ветке с горячей водой, то при покупке агрегата следует обращать внимание на температурный режим эксплуатации. Насос, не предназначенный для работы с горячими температурами, устанавливается в обратку;
Желательно вместе с насосом монтировать воздухоотводчик.
Перед контрольным и последующими запусками насоса система должна быть заполнена водой
Всухую прибор включать нельзя.
Черновой пол, на который выкладываются трубопроводы лучевой системы, желательно застелить теплоизолирующей пленкой, а на трубы надеть гофрированные рукава. Чтобы проще отличать подающие трубы и возвратные, рукава следует выбирать двухцветные. Для отопления производители выпускают красные и синие. Они не должны надеваться плотно. Между рукавом и трубой должно быть свободное пространство в 2-3 мм, поскольку горячие трубы от тепла расширяются.
Если дом, пусть даже частный, выстроен в два этажа или он просто имеет мансарду, на каждом этаже устанавливается отдельный коллектор. Стояк при этом размещается в углу, ближайшем к месту размещения коллекторов. В многоэтажных зданиях для удобства монтажа коллекторы располагаются обычно друг над другом и каждый, соответственно, на своем этаже.
По мнению некоторых специалистов, нет необходимости устанавливать манометры или термометры на коллекторе. Термостаты ставятся в обогреваемом помещении, они имеются на котлах и счетчике. Кстати, основные показания берутся именно с последнего. Измерительные приборы на коллекторе – ненужная роскошь.
В каменных и, особенно, в панельных домах отопление будет экономичным и в достаточной степени эффективным, если предварительно провести утепление наружных стен и пола.
Не следует экономить на стальной арматуре, соединяющей радиатор с теплым полом. Трубка Г-образных изделий прочнее отопительных труб, поэтому она исключит поломку в соединении.
Лучевая система и теплый пол
Пароводяной теплый пол прекрасно встраивается в лучевую систему подключения. Такая конструкция отопительной системы приобретает особую значимость на первом этаже любого здания, будь в нем два этажа или 20. Путем устройства “теплого пола” можно повысить эффективность отопления на 20-25%, поэтому если вас постигла такая идея, то не стоит отказываться от нее.Тем более, что процесс монтажа не так уж сложен, как может показаться на первый взгляд.
Ну а мы подготовили для вас несколько дельных советов, которые пригодятся при устройстве теплого пола, встраиваемого в лучевое отопление:
- На трубе, соединяющей гребенку для радиаторов с гребенкой теплого пола устанавливается термосмеситель, с гайками-американками. Это приспособление будет выполнять балансировку тепловой энергии между радиаторами и теплым полом. Термосмеситель – устройство расходное, требующее систематической очистки, ремонта или замены. И чтобы снять ее, будет достаточно открутить американки.
- Перед тем как выложить на стяжку теплый пол, бетонное покрытие утепляют изолирующим слоем фольгированного полиэтилена. Поверх утеплителя укладывается армирующая сетка. Она прослужит основанием при заливке стяжки, и к ней же проволокой крепятся трубки водяного теплого пола.
- Для монтажа системы используется металлопластиковая или пластиковая труба из сшитого полиэтилена диаметром около 15 мм. Этим трубам отдается предпочтение, потому что они, во-первых, хорошо держат температуру, и во-вторых, пластичны и легко сгибаются.
- Некоторые мастера не рекомендуют использовать в теплом полу нержавейку и полипропиленовые трубы. Последние не устойчивы к воздействию высоких температур, отличаются повышенной хрупкостью. У них высокий коэффициент расширения и, при этом, они не настолько гибкие, как сшитый полиэтилен или металлопластик, которые продаются свернутыми в тубы. Кроме того, эксплуатация полипропилена допускается при температурах, не превышающих 90оС.
Особенности монтажа системы для деревянных домов
В деревянном доме и черновой пол, и финишный изготавливают из дерева. И это несет свои конструктивные особенности при монтаже системы отопления. Трубы при разводке ложатся на балки и лаги поперек, и чтобы в процессе настила досок основного пола они не мешали, не выпирали и не зажимались, в лагах следует высверлить либо отфрезеровать отверстия для труб. Эти отверстия должны быть на 3-5 мм больше диаметра самой трубы, учитывая, что тело ее при нагревании расширяется.
Трубы следует крепить к доскам посредством хомутов. Но прежде чем их прокладывать, необходимо выстелить паро- и гидроизоляционный материал, а поверх него уложить теплоизоляцию.
Чтобы в процессе ремонта отопительной системы не пришлось вскрывать пол, фитинги и соединительная арматура не должны оказаться под ним. Монтаж следует проводить таким образом, что все крепежные элементы, вентили и прочая арматура находились над напольным покрытием.

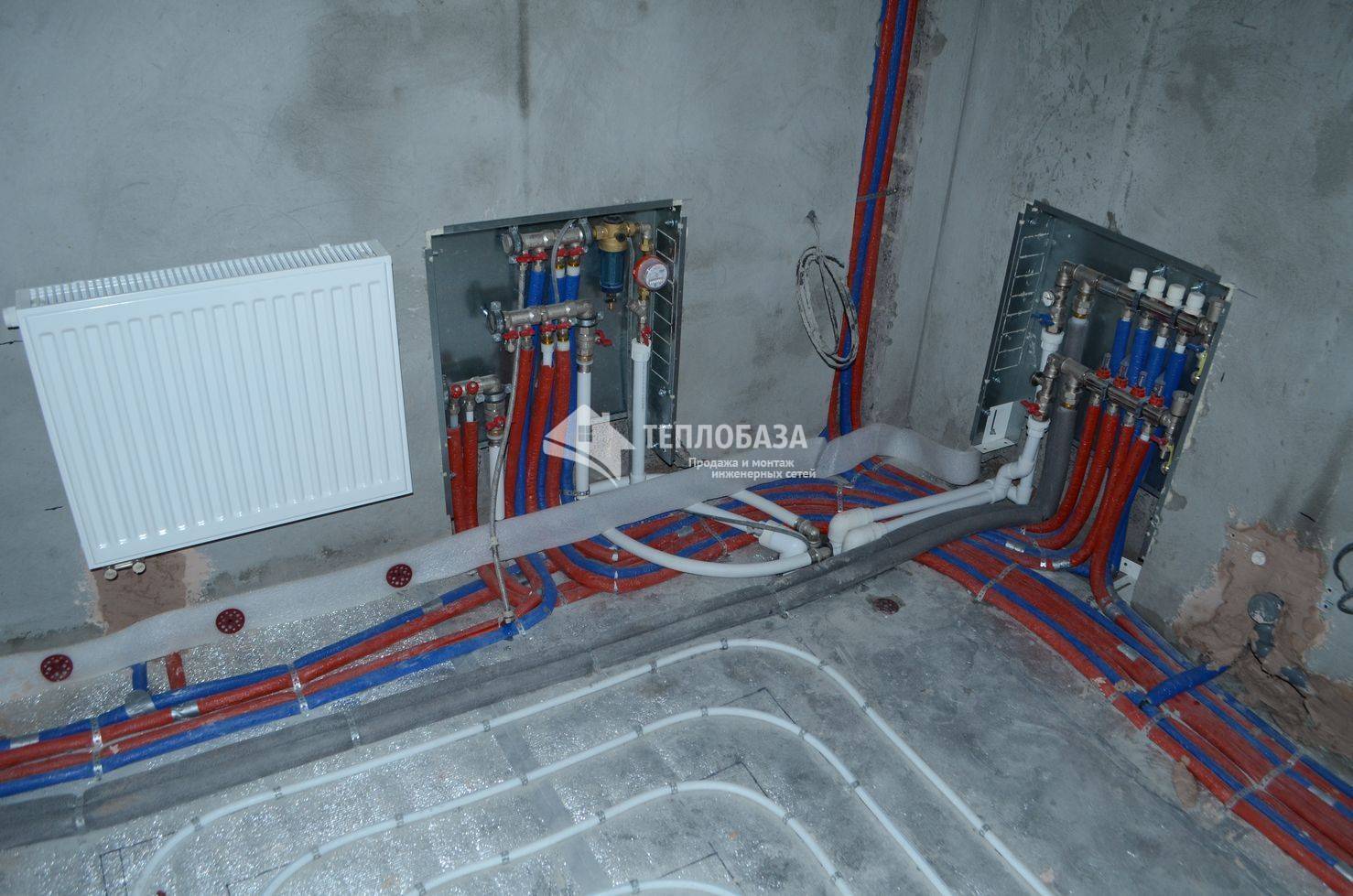

На фото: Лучевая система и теплый пол
Трубы: требования к материалу
строение трубы из сшитого полиэтилена для отопления
Какие трубы рекомендуется подбирать при монтаже лучевой системы отопления своими руками? Есть несколько критериев, определяющих эксплуатационные и технические качества будущей магистрали. Исходной точкой можно считать условия установки – трубы монтируются в цементную стяжку или под декоративное покрытие деревянного пола.
Специфика прокладки подобной магистрали заключается в необходимости изгиба труб, углы которого чаще всего не равны стандартным. Поэтому рекомендуется применять достаточно гибкий материал, чтобы избежать большого количества стыков. Лучше всего для лучевой системы отопления частного дома подходит сшитый полиэтилен.
В конструкции трубы из сшитого полиэтилена должна быть воздухонепроницаемая прослойка.
Это обязательное условие, так как без нее полиэтилен будет пропускать молекулы воздуха, обогащающие теплоноситель. В результате этого на внутренней поверхности радиаторов и теплообменника котла будет прогрессировать процесс ржавления. Материал изготовления обязательно указывается на лучевой схеме отопления.
Помимо этого при выборе труб нужно обратить внимание на такие факторы:
- Для коллекторной разводки характерно использование труб для контуров меньшего диаметра, чем сечение общего подводящего патрубка. Оптимальным размером будет 32 или 24 мм;
- Обеспечение защиты от механических воздействий. Трубы лучевого отопления дома, проложенные по полу, заливаются цементной стяжкой. Во время этого нужно следить, чтобы не произошло передавливания магистрали.
При монтаже лучевой системы отопления частного дома только своими силами проводится проверка целостности и правильности соединения труб перед заливкой стяжкой. Для этого после установки всех элементов запускают котел отопления. В процессе циркуляции жидкости по магистралям не должно быть протечек. Только по окончании такой проверки можно обустраивать декоративный пол.
Общие требования к монтажу лучевой разводки
При коллекторно-лучевой разводке распространен способ укладки труб в полу в стяжке, толщина которой составляет 50-80 мм. Сверху укладывается фанера, закрываемая финишным напольным покрытием (паркет, линолеум). Такая толщина стяжки вполне достаточна для свободного «замоноличивания» внутриквартирной (внутридомовой) лучевой разводки системы отопления. Возможна наружная прокладка труб вдоль стен под декоративными плинтусами, влекущая неминуемое увеличение длины трубопроводов. Известны варианты прокладки труб лучевой разводки в пространстве подшивного (подвесного) потолка, в штробах.
Подключение радиаторов при коллекторно-лучевой схеме.
Используются металлопластиковые или трубы из сшитого полиэтилена (PEX-трубы), укладываемые в гофротрубе или в теплоизоляции. Безусловным преимуществом здесь обладают PEX-трубы. Согласно СниП «замоноличивать» в бетон можно только неразрывные соединения. PEX-трубы соединяются посредством натяжных фитингов, относящихся к неразрывным соединениям. Металлопластиковые трубы используют обжимные фитинги с накидными гайками. «Замоноличивать» их – значит нарушать СниП. Каждое разъемное соединение труб должно быть доступным для техобслуживания (подтяжки).
Даже без фитингов не всякая металлопластиковая труба однозначно подходит для укладки в стяжку пола. Продукция производителей страдает серьезным дефектом: слои алюминия и полиэтилена расслаиваются под воздействием многократно изменяющейся температуры теплоносителя. Ведь металл и пластик имеют различные коэффициенты объемного расширения. Поэтому соединяющий их клей должен быть:
- внутренне прочным (когезивным);
- адгезивным к алюминию и полиэтилену;
- гибким;
- эластичным;
- термостойким.
Этим требованиям удовлетворяют не все клеевые составы даже известных европейских производителей металлопластиковых труб, которые со временем расслаиваются, внутренний слой полиэтилена в такой трубе «схлопывается», уменьшая ее сечение. Нормальная работа системы нарушается, причем место неисправности найти практически невозможно – обычно «грешат» на неисправности термостатов, насосов и других изделий с подвижными узлами.
В свете вышесказанного рекомендуем читателям обратить внимание на металлопластиковые трубы фирмы VALTEC, использующей американский клей концерна DSM, обеспечивающий прочность соединения металл/пластик, адгезию и полное отсутствие расслоений
Веские преимущества лучевой разводки
Основная задача отопительной системы – возместить тепло, которое здание теряет из-за разниц между внутренней и внешней температурой воздуха, а также в связи с различной степенью теплопроводности внешних стен.
На практике соединить все отопительные приборы воедино можно следующими методами:
- тройниковым подключением;
- лучевым (коллекторным) подключением, когда к каждому отопительному прибору с помощью коллектора подводится отдельная пара труб для прямой и обратной подачи теплоносителя.
Тройниковый или периметральный тип соединения труб дешевле. Но из-за того, что приборы связаны друг с другом и присоединены трубопроводом к единому стояку, систему нужно будет полностью отключать и освобождать от теплоносителя для ремонта отдельного радиатора или участка. Или оснащать байпасами и запорной арматурой, что существенно повысит стоимость организации отопления.
Галерея изображений Фото из Неоспоримым аргументом в пользу устройства лучевой системы отопления является ее эффективность, намного превышающая контуры с тройниковой разводкой
Разводка лучевой разновидности отопления осуществляется по этажам. Устраивается в основном с нижней подводкой к приборам
Сооружение систем отопления по лучевому принципу стало возможным благодаря разработке и внедрению металлопластиковых и полипропиленовых армированных труб
Трубы подводятся к каждому прибору отопления в виде лучей, исходящих от распределительной гребенки — коллектора
Параллельный принцип подключения приборов к трубопроводу обеспечивает практически равную температуру в них. Разница между температурой подачи и обратки также минимальна, что ощутимо снижает нагрузку на систему
В коллекторной системе может быть только одно кольцо, подключенное к гребенке, или несколько вторичных колец, в которые теплоноситель поставляется через первичное кольцо
Для нормальной работы система оснащается как минимум одним циркуляционным насосом, хоть и рекомендовано устанавливать их на каждое из колец. Устанавливается воздухоотводчик, манометр и предохранительный клапан давления
Коллектор располагают в шкафу, в двухэтажных домах на этаже устанавливают по одному коллектору, которые между собой соединяются стояками
Веское преимущество лучевой системы
Поэтажная схема устройства
Использование гибких полимерных труб
Вариант подводки труб к радиатору
Технические достоинства лучевого варианта
Принцип первичных и вторичных колец
Техническое оснащение лучевой разводки
Коллектор в предназначенном для него шкафу
При традиционной периметральной разводке весь трубопровод чаще всего монтируется открытым способом, реже скрытым. Лучевые отопительные системы преимущественно прокладываются в стенах или полу, т.к. большое количество труб, проложенных поверх конструкций, негативно влияет на интерьер.
Скрытый монтаж проходит система труб теплого пола, который в соответствии с технологической спецификой устраивается по лучевой схеме. Лучевой трубопровод к отопительным приборам тоже прокладывается в стяжке пола скрытым способом, потому что так лучше по технологическим и архитектурным соображениям.
Сборка трубопровода по лучевой схеме обойдется существенно дороже, чем устройство системы по периметральным способом. Однако благодаря специфике такой разводки нагретый теплоноситель поставляется во все точки одновременно
Большое количество труб при использовании лучевого способа сборки трубопроводов может испортить интерьер. Поэтому все отопительные коммуникации укладываются в пол или стены. Все соединения при этом остаются на поверхности, поэтому риск протечки под стяжкой практически отсутствует. При тройниковой системе этого делать нельзя, т.к. при износе соединений придется ломать стены и пол.
Для того чтобы сократить расход труб собранные по лучевой схеме трубопроводы прокладываются не по периметру, а кратчайшими путями — от коллектора к прибору
Главным недостатком коллекторной разводки является высокая материалоемкость, которая заключается в большой протяженности. А основной плюс состоит в том, что в каждом помещении можно настраивать разную температуру, создавая комфортный микроклимат в любой комнате.
Каждый радиатор или конвектор подключается независимо, что также удобно для осуществления сервисных работ и замены изношенных элементов системы без необходимости отключать отопление во всем доме или квартире.
Скрытый монтаж позволяет существенно улучшить визуальный вид любого помещения, оставляя видимыми только радиаторы отопления
Расчет системы отопления дома
Расчёт систем отопления частного дома – самое первое, с чего начинается проектирование такой системы. Мы будем говорить с вами о системе воздушного отопления – именно такие системы проектирует и устанавливает наша компания как в частных домах, так и в коммерческих зданиях и производственных помещениях. Отопление воздухом имеет массу преимуществ по сравнению с традиционными системами водяного отопления – более подробно об этом вы можете прочитать здесь. |
Расчет системы – калькулятор онлайн
Для чего необходим предварительный расчет отопления в частном доме? Это требуется для выбора правильной мощности необходимого отопительного оборудования, позволяющей реализовать систему отопления, сбалансировано обеспечивающую теплом соответствующие помещения частного дома. Грамотный выбор оборудования и правильный расчёт мощности системы отопления частного дома позволят рационально компенсировать теплопотери от ограждающих конструкций и притока уличного воздуха на нужды вентиляции. Сами формулы для такого расчета достаточно сложны – поэтому мы предлагаем Вам воспользоваться онлайн расчетом (выше), или заполнив анкету (ниже) – в таком случае расчет произведет наш главный инженер, и эта услуга – совершенно бесплатная.
Как рассчитать отопление частного дома?
С чего начинается такой расчет? Во-первых, требуется определить максимальные теплопотери объекта (в нашем случае – это частный загородный дом) при наихудших погодных условиях (такой расчет ведется с учетом самой холодной пятидневки для данного региона). Рассчитывать систему отопления частного дома на коленке не получится – для этого используют специализированные формулы расчета и программы, позволяющие построить расчет на основе исходных данных о конструкции дома (стен, окон, кровли и т.д.). В результате полученных данных выбирается оборудование, полезная мощность которого должна быть больше или равна рассчитанному значению. В ходе расчёта системы отопления выбирается нужная модель канального воздухонагревателя (обычно это газовый воздухонагреватель, хотя мы можем использовать и другие типы обогревателей – водяной, электрический). Затем вычисляется максимальная производительность обогревателя по воздуху – иными словами, какой объем воздуха вентилятор данного оборудования нагнетает в единицу времени. Следует помнить, что производительность оборудования отличается в зависимости от предусмотренного режима его использования: так, например, при кондиционировании производительность больше, чем при отоплении. Поэтому если в перспективе планируется использовать кондиционер, то за исходное значение нужной производительности необходимо принимать расход воздуха именно в этом режиме – если же нет, то достаточно только значения в режиме отопления.
На следующем этапе расчёт систем воздушного отопления частного дома сводится к правильному определению конфигурации воздухораспределительной системы и расчёту сечений воздуховодов. Для наших систем мы используем бесфланцевые прямоугольные воздуховоды прямоугольного сечения – они просты в сборке, надежны и удобно располагаются в пространстве между конструктивными элементами дома. Поскольку воздушное отопление является низконапорной системой, то при ее построении необходимо учитывать определённые требования, например, минимизировать количество поворотов воздуховода – как магистрального, так и оконечных веток, идущих к решёткам. Статическое сопротивление трассы не должно превышать 100 Па. На основе производительности оборудования и конфигурации воздухораспределительной системы рассчитывается нужное сечение магистрального воздуховода. Количество оконечных веток определяется исходя из количества подающих решёток, необходимых для каждого конкретного помещения дома. В системе воздушного отопления дома обычно используются стандартные подающие решётки размером 250х100 мм с фиксированной пропускной способностью – она вычисляется с учетом минимальной скорости движения воздуха на выходе. Благодаря такой скорости в помещениях дома не ощущается движение воздуха, отсутствуют сквозняки и посторонний шум.
Конечная стоимость отопления частного дома рассчитывается после окончания этапа проектирования на основании спецификации с перечнем устанавливаемого оборудования и элементов системы воздухораспределения, а также дополнительных устройств контроля и автоматики. Чтобы произвести первоначальный расчет стоимости отопления, вы можете воспользоваться анкетой на расчет стоимости системы отопления ниже: |
онлайн-калькулятором
Схемы разводки современных горизонтальных отопительных систем
Современные многоквартирные жилые дома и частные коттеджи любой этажности все чаще оборудуются горизонтальными системами отопления. Необходимым элементом такой схемы является один или несколько (в многоквартирном доме – в каждом подъезде) вертикальных двухтрубных стояков, имеющих на каждом этаже ответвления/вводы в отдельные комнаты/квартиры. Дальнейшая прокладка трубопроводов ведется «горизонтальным» способом.
Устраивая подобные системы, строители неизменно сталкиваются в проблемой сложности выполнения прокладки отопительных труб до радиаторов. Трубопроводы вертикальных систем, проложенные по стенах сверху вниз, особо жильцам не мешали. Горизонтальные трубы, проложенные открыто вдоль стен, становятся фактором, препятствующим нормальному процессу эксплуатации помещений, плохо вписываются в их интерьеры. Поэтому применяются различные способы горизонтальной скрытой их прокладки.
Разветвленная тупиковая схема разводки с трубами в стяжке
Разводка трубопроводов при разветвленной тупиковой схеме.
Минимальные длины труб и гидравлические сопротивления схемы нивелируются взаимным перекрещиванием трубопроводов, приводящим к увеличению толщины стяжки (каждый ее сантиметр стоит от 40 руб/м2).
Периметриальная разводка системы отопления
Тупиковая схема с трубопроводами в стяжке или под плинтусом.
Схема разводки трубопроводов при двухтрубной тупиковой системе.
Отсутствие перекрещивания труб в схеме нивелируется необходимостью проделывать отверстия в стенах (в приведенной схеме нужно просверлить пять отверстий).
Разводка трубопроводов по схеме с попутным движением воды (схемаТихельмана).
Разводка трубопроводов по схеме Тихельмана.
Здесь первый радиатор отопительного контура имеет кратчайшую длину «подачи» и наибольшую длину «обратки», последний радиатор – наоборот. Гидравлическое сопротивление, испытываемое теплоносителем при обтекании приборов схемы постоянное, что позволяет балансировать любое число радиаторов в ветке.
Коллекторно-лучевая разводка системы отопления
Схема разводки трубопроводов при коллекторно-лучевой системе.
Распространенность данной схемы постоянно растет. Трубы здесь прокладываются в стяжке пола попарно («подача» плюс «обратка»), подходя к каждому радиатору от коллекторов (соответственно «подающего» и «обратного»). Преимущество схемы – простота монтажа (никаких перекрещиваний труб и стенных отверстий). Недостаток – повышенные затраты, обусловленные большим расходом труб и допрасходами на коллекторы.
Дополнительное преимущество лучевой схемы — использование труб малых диаметров. Квартира (этаж частного дома) потребуют при периметриальной схеме разводки применять трубы d=25 и d=32 мм. Соответственно увеличится толщина стяжки, диаметр тройников, которыми подключаются радиаторы. Стоимость такого элемента соизмерима с ценой трубы.
Применение лучевой разводки, увеличивающее длину труб, дает конечную выгоду за счет уменьшения их диаметра.
Рекомендации по монтажу
Прежде всего, нужно верно определить диаметры трубопроводов, особенно это касается магистралей, тут не обойтись без гидравлического расчета. Немного проще с лучевыми ветками к радиаторам, их размер можно взять по такому принципу:
- для батареи мощностью до 1.5 кВт труба 16 х 2 мм;
- для радиатора мощностью свыше 1.5 кВт труба 20 х 2 мм.
Выполняя разводку в полу, все подводки нужно обязательно утеплить, иначе вы будете греть участки стяжки, а батареи будут холодные. Не разбрасывайте трубы как попало, мотивируя тем, что они все равно зальются раствором и беспорядка видно не будет. Это ошибка, ветки надо проложить аккуратно, распределив их попарно, а в конце проставить только вам заметные метки в тех местах, где лежат трубы. Впоследствии это поможет их быстро отыскать в случае аварии.
Произвести монтаж своими руками в одноэтажном доме сравнительно просто. Выбрать оптимальное размещение для шкафа с коллектором (идеально – в нише стены), замерить расстояния и закупить трубы, установить радиаторы. Балансировочную арматуру нигде ставить не нужно, только шаровые краны на батареях. Кстати, при возможности вертикальные участки труб, выходящих из пола, можно упрятать в стены. Тогда присоединения к отопительным приборам будут не видны абсолютно.
Совет. Не используйте в подобных сетях трубы из полипропилена. Они не гнутся и обладают большим линейным удлинением. Да и нелогично в дорогой системе применять дешевые материалы, лучше возьмите металлопластик либо сшитый полиэтилен.
В доме с двумя и более этажами нужно на каждом ответвлении от стояка установить запорно – регулирующую арматуру. На подающем трубопроводе ставится шаровой кран, а на обратном – балансировочный вентиль. Это позволит уравновесить всю систему гидравлически, а также отсекать от обогрева этажи в случае необходимости.
Плюсы и минусы лучевой системы отопления
Коллекторный узел отопления в шкафуПосле выбора материалов для строительства дома, а так-же планировки дома, встаёт вопрос не только выбора вида топлива для системы отопления, но и метода разводки системы. Давайте сегодня рассмотрим один из способов разводки — лучевую систему отопления.
Сравнение с другими схемами разводки отопления
Отопительные системы совершенствовались на протяжении десятилетий и по схеме разводки уже совсем не похожи на своих предшественников. В современных домах мы уже давно ушли от классических дровяных печей — современному человеку нужна автоматизация и не нужны лишние заботы с отоплением дома.
Однотрубная система
В данном виде разводки используется одна труба, которая последовательно идёт к радиаторам отопления, от одного к другому и возвращается к отопительному котлу. Для движения теплоносителя по трубам отопления может использоваться циркуляционный насос.
Двухтрубная система
В отличии от однотрубной, в двухтрубной системе радиаторы отопления подключаются параллельно. К каждому радиатору отопления подходит труба с горячим теплоносителем и уходит труба с остывшим. Для движения теплоносителя по трубам отопления может использоваться циркуляционный насос.
Лучевая система
Коллекторный узел в лучевой системе отопленияВ лучевой схеме разводки отопления используется параллельное подключение приборов к отопительному коллектору. При этом к каждому узлу отопительной сети идёт две отдельных, самостоятельных трубы — для подачи теплоносителя и обратная труба.
Фактически, лучевая система разводки является двухтрубной.
Но если в классической двухтрубной системе трубы отопления и с обратным потоком теплоносителя могут быть сгруппированы друг с другом (от одной трубы расходятся трубы на разные радиаторы), то в лучевой системе только отдельная пара труб на каждый конечный элемент.
Коллектор
Это довольно большой узел, в котором сходятся до десятков труб. Для того, что-бы иметь постоянный доступ к коллектору и в то-же время не портить вид дома или квартиры трубами, его монтируют либо в коллекторном шкафу, либо коллектор убирают в подвал или котельную.
Плюсы лучевой системы отопления
- Отключение нужного луча. Если вдруг произойдёт прорыв теплоснабжения, либо в отопительный сезон потребуется замена радиатора отопления, то вы без особых последствий перекроете подачу теплоносителя на конкретный радиатор или другое отопительное устройство. В это время остальные отопительные узлы будут работать, тем самым предотвращается заморозка помещения.
- Регулирование температуры. В отличии от однотрубной системы отопления, можно установить на радиаторы термоголовки — тем самым получая комфортную температуру отдельно в каждом помещении.
- Возможность установки теплосчётчика. Во многих квартирах используется сквозное вертикальное отопление по стоякам, что не позволяет устанавливать теплосчётчики (так как используется несколько стояков), но если использовать коллектор, от которого «запитано» отопление всей квартиры, то появляется возможность установки индивидуального счётчика тепла.
Минусы лучевой системы отопления
Коллекторный шкафУ лучевой системы можно обозначить только 2 минуса: большее количество труб (а соответственно и большая стоимость) и коллектор, для которого нужно будет выделить место.
Но не смотря на минусы, именно лучевая разводка является предпочтительной для использования.
Не забывайте что наша компания «Сантехник Степаныч» всегда поможет вам в выборе системы отопления, материалов, радиаторов и произведёт качественный монтаж всех узлов системы отопления. Имея штат профессиональных сотрудников, мы рассчитываем смету, сверх которой вам не потребуется платить и даём гарантию на выполненные работы.
Способы подключения радиаторов отопления
Теперь можно переходить к основной теме и рассматривать непосредственно подключение радиаторов отопления. Существует три способа, как правильно подключить отопительные батареи.
Способ №1 — боковое подключение
Боковое подключение радиаторов
Самый распространенный вид подключения, когда дело касается системы отопления в городской квартире. В многоквартирных домах трубная развязка сооружается вертикально из квартиры в квартиру по этажам. Поэтому вертикальные контуры подачи и обратки называются стояками.
К ним батареи подключаются сбоку, отсюда и название. Чаще всего подключение проводят по схеме:
- Подача — в верхний патрубок.
- Обратка — в нижний.
Хотя это не столь принципиально, если вопрос затрагивает схему с принудительной циркуляцией теплоносителя. Правда, специалисты утверждают, что данная схема была выбрана не зря. Если поменять местами патрубки на батареях, то эффективность и коэффициент полезного действия отопительного прибора снижается на 7%. Это существенный показатель, так что его придется учитывать при включении радиаторов в отопительную систему дома. В системе отопления вообще нет неважных показателей или моментов. Небольшое отклонение от нормы может привести к достаточно серьезным потерям и в тепле, и в топливе, а, соответственно, и в деньгах.
И еще один момент. Если количество секций в батарее РИФАР не превышает 12 штук, то боковое подключение к системе отопления оптимально. Если же количество секций больше, то применяется диагональное подключение, которое еще называют перекрестным.
Способ №2 — диагональное подключение
Диагональное подключение
Специалисты считают, что диагональное подключение является идеальным. Для этого контуры отопления подсоединяются следующим образом:
- Подача — к верхнему патрубку батареи.
- Обратка — к нижнему, но с противоположной стороны прибора.
То есть оба контура соединяются между собой через радиатор по его диагонали. Отсюда и название. Преимущество этого соединения заключается в том, что теплоноситель внутри радиатора распределяется равномерно, за счет чего и происходит отдача тепла по всей площади прибора. Именно таким способом достигается существенная экономия топлива.
Способ №3 — нижнее подключение
Этот способ подсоединить радиаторы РИФАР к системе отопления встречается крайне редко. С нижним подключением много проблем, и особенно это касается равномерного распределения теплоносителя по всем радиаторам. Такой вид используется в однотрубной схеме подключения, где радиаторы установлены последовательно, и теплоноситель движется по цепочке от одного к другому.
Нижнее подключение радиатора
Кстати, схема «Ленинградка» — одна из самых распространенных, если говорить об отоплении одноэтажного дома. По сути, это закольцованная труба, в которую врезаны радиаторы. Подключить их довольно просто — для этого из нижних патрубков отводятся трубы, которые врезаются в сам контур. Получается, что теплоноситель, двигаясь в контуре по замкнутому циклу, поступает в каждый радиатор. Но при этом чем дальше отопительный прибор располагается по направлению движения горячей воды, тем меньше ему достается тепла.
Что делать? Есть два решения данной проблемы:
- Увеличить количество секций радиаторов, расположенных в дальних от котла комнатах.
- Установить циркуляционный насос, который создаст внутри отопления небольшое давление. Именно оно позволит равномерно распределить горячую воду по помещениям.
Кстати, циркуляционный насос сразу делает систему энергозависимой. В этом есть свой минус. Все дело в том, что отключение электричества во многих загородных поселках — дело обычное. Так что проблема с нижним подключением остается. Но чтобы движение теплоносителя было эффективным даже при выключенном насосе, необходимо позаботиться об установке байпаса.
Двухтрубная система отопления с лучевой разводкой: существенная экономия топлива в течение первых пяти лет
Старая схема лучевой разводки, которую в советское время повсеместно применяли при строительстве многоэтажных домов, предполагала отведение труб от общего стояка к каждому радиатору. Но, если кто-то из жильцов одного этажа решил изменить температуру в помещении, это хорошо чувствовалось практически во всём доме. Строго говоря, и её можно было бы отбалансировать, но сделать это крайне сложно. Сейчас схему пересмотрели, вместо общего стояка в ней появился коллектор (отсюда второе название разводки «коллекторная»), а вместе с ним и масса преимуществ.
Двухтрубная система отопления частного дома с современной лучевой разводкой, по мнению всех специалистов, является самой энергоэффективной. Каждая батарея получает питание непосредственно от котла, благодаря наличию распределительного коллектора. Он обычно находится в котельной, а при отсутствии последней – в специальном шкафу.
Коллекторная или лучевая разводка – экономичный в эксплуатации вариант двухтрубной системы. Благодаря распределительному коллектору, можно отключать и настраивать каждый отдельно взятый радиатор.
Недостатки лучевой (коллекторной) разводки на слуху у каждого:
- громоздкость коллектора. Его нужно размещать либо в отдельном помещении, либо придётся убирать в шкаф, который тоже не просто замаскировать в комнате;
- практически обязательное наличие насоса в системе;
- необходимо большее количество труб, чем при любой другой разводке.
А вот плюсы коллекторной двухтрубной разводки назвать могут немногие:
- индивидуальный температурный режим для каждой комнаты в ручном или автоматическом режимах;
- независимое питание и возможность отключения подачи и «обратки» отдельно для каждого радиатора. Ремонт или техническое обслуживание проходят без отключения отопления во всём доме;
- при прокладке в полу используются только цельные отрезки труб безо всяких соединений. Вероятность разрыва или повреждения участка, проходящего под напольным покрытием, очень мала;
- сравнительно небольшое количество фитингов и других соединительных элементов;
- удобство и простота выполнения расчётов: трубы для подающих и обратных магистралей каждого радиатора имеют один диаметр.
Лучевая двухтрубная система отопления позволяет прокладывать трубы в полу. Это возможно за счёт того, что коллектор с радиатором соединяются одним целым отрезком трубопровода, а все фитинги крепятся уже после вывода его на поверхность.
На этапе проектирования смета двухтрубной лучевой системы отопления частного дома с принудительно циркуляцией выглядит пугающей в сравнении с любой другой. Но, если произвести расчёт расхода топлива с учётом индивидуальных настроек температуры в помещениях и времени суток (хотя бы на первые три-пять лет), то ситуация изменяется на прямо противоположную. При этом в период эксплуатации дополнительная экономия достигается за счёт подстройки под погодные условия.
Эффективность работы системы отопления зависит от множества факторов. К ним относятся материалы изготовления труб и приборов, правильно выбранный котел и профессионально составленная схема прокладки магистрали. Последнее влияет не только на качество работы, но и на безопасность и долговечность. Для загородных коттеджей большой площадью чаще всего используется лучевая система отопления частного дома своими руками. В чем ее особенность и почему она эффективнее стандартной разводки труб?
